H02M 1/08 — схемы для генерирования управляющих напряжений в полупроводниковых приборах, используемых в статических преобразователях

Номер патента: 1280679

Опубликовано: 30.12.1986

Авторы: Анисимов, Баронова, Борисов, Жук, Зубюк, Ломко

МПК: H02H 7/10, H02M 1/08

Метки: ключ, тиристорный

...85, КС-фильтр 86 и компаратор25 87 с формирующей цепью, выполненныена основе операционных усилителей.Тиристорный ключ работает следующим образом.ЗОПри нажатии кнопки "Выкл."75 логическая схема блока 3 управления приходит в исходное состояние, при котором управляющий триггер 55 имеет состояние Я=О Я =1 блокировочУ Э35 ный триггер при этом имеет состояние Я=О, Я=1. В.исходном состоянии на вход управляющего ключа 2 поступает нулевой сигнал (напряжение равно 0) и управляющий ключ 2 заперт. 40 Следовательно, тиристорный ключ выключен и горит красная лампа 73.На входы блока 3 управления кроме сигналов от кнопок поступают сигналы от блока 5 контроля напряжения и блока 4 зашиты. Эти сигналы формируются следующим образом. На входыкомпаратора...

Номер патента: 1282277

Опубликовано: 07.01.1987

Авторы: Гандшу, Гращенков, Лебедев, Явдошак

МПК: H02M 1/08

Метки: выпрямительных, групп, преобразователя, сетью, синхронизации, системы, тиристорного, трехфазной

...к ротору 9 сигнального элемента 7 датчика 8 положенияротора, Устройство работает следующим образом.При синхронной частоте вращения двигателя 5, равной частоте сети, каждому положению его ротора 9 одно-.35 значно соответствует положение вектора ЩС статорной обмотки 6, т.,е. имеет место однозначное соответствие положения ротора 9 и Фазы каждого из Фазных напряжений сети, При этом синхронный микродвигатель 5 выполняет Функции входного Фильтра 3, так как на его частоте вращения практически не сказываются ни помехи ни нвыбросы" и "провалын в напряжении сети, Чувствительные элементы 10 датчика 8 положения ротора сдвинуты олин относительно другого на 120 эл,град. и расположены относительно статора двигателя 5 так, что моменту...

Номер патента: 1283901

Опубликовано: 15.01.1987

Авторы: Марченко, Мотченко, Пузаков

МПК: H02M 1/08

Метки: вентильного, датчик, преобразователя

...1, где он интегрируетсяот момента размыкания ключа 2 до момента его замыкания (фиг,2 ю), Передзамыканием ключа 3 и результат интегрирования передается в блок 4 памяти (Фиг. 2 ю), Процесс повторяетсяпериодически с частотой, равной частоте коммутации преобразователя, Импульсы управления ключами 2 и 3 формируются в виде двух последовательностей импульсов, сдвинутых на ширинуимпульса, в блоке 5 синхронизации.Одновременно с замыканием ключа 3замыкается кратковременно один изключей 7 или 8 и значение управляющего напряжения 0, при котором выработался управляющий импульс вентильного преобразователя, передаетсяв один из блоков 9 и 10 памяти, соответственно. Одновременно с размыканием ключа 7 замыкаются ключи 11,12 или ключи 13, 14 и блоки 9 и...

Номер патента: 1288839

Опубликовано: 07.02.1987

Автор: Степанов

МПК: H02M 1/08

Метки: преобразователя, тиристорами

...на катоде тиристора 1 конденсатор 12 заряжается по цепи: диод 13, регулятор 4 и нагрузка 3, В отрицательный полупериод на катоде тиристора 1 конденсатор 12 перезаряжается через резисторы 10 и 8, диод 9 и нагрузку 3, Вспомогательный тиристор 6 открывается, как только напряжение на конденсаторе 12 становится достаточным для его отпирания.Включившись, тиристор 6 через диод 9 и ограничительный резистор 8 подает ток управления на тиристор , который, открываясь, пропускает;ток через нагрузку 3. Регулятором 4 устанавливается угол включения тиристоров, При малой величине сопротивления регулятора 4 конденсаторы 12 не успевают перезарядиться до отпиракщего потенциала и тиристоры 6 каждого канала 5, а значит и тиристоры 1, заперты (ток в...

Номер патента: 1288840

Опубликовано: 07.02.1987

Авторы: Мишин, Обрусник, Пчельников

МПК: H02M 1/08

Метки: ключом, силовым, транзисторным

...ток, создавая падение напряжения на резисторе 12, что приводит к включению форсирующего ключа 5, причем длительность его проводящего состояния определяется параметрами конденсатора 18 и резистора 17 времязадающей цепочки 19 и выбирается по величине большей, чем время рассасывания носителей в базе силового ключа 7. При этом через диод 5 и первичную обмотку трансформатора 6 управления протекает ток, величина которого завич. сит от величины сопротивления резистора 22 и должна быть достаточной для быстрого запирания силового ключа 7.Напряжение на первичной обмотке трансформатора 6 управления (23, фиг.2): в данный момент примерно равно напряжению источника 8 смещения, что достигается выбором величины соп - ротивления резистора 22,...

Номер патента: 1288841

Опубликовано: 07.02.1987

Авторы: Ахметшин, Масляев

МПК: H02M 1/08

Метки: фазосдвигающее, цифровое

...цифровой код управления, поступающий от внешнего управляющего устройства (например, ЭВИ), который подается на адресные входы постоянного запоминающего устройст-. ва 9, на выходе которого Формируется код управления, определяющий фазовый сдвиг импульсов управления вентилями преобразователя относительно синхронизирующих импульсов. В постоянное запоминающее устройство . по заранее рассчитанной программе заносится характеристика Ы,ц= ГЫщ), где о- код с регистра 8 рд- код управления на выходе постоянного запоминающего устройства 9. Характеристика о ц = Г(Ы) обеспечивает линеариэацию регулировочной характеристики вентильного преобразователя и задание режима его работы: выпрями- тельный или инверторный, Кроме того, в постоянном запоминающем...

Номер патента: 1292129

Опубликовано: 23.02.1987

Авторы: Бородулин, Герасимов, Зверев

МПК: H02M 1/08

Метки: ключом, транзисторным

...1 продолжает оставаться высоким ввиду наличия избыточных носителей заряда7 накопленных в течение предыдущего интервала открытого состояния. Это приводит к запиранию диода 10 и транзистора 14, а последнее - к отпиранию транзистора 13, В течение последующего времени, пока происходит рассасывание избыточного заряда в базе транзистора 1, транзисторы 12 и 3 Изобретение относится к преобразовательной технике, конкретнее к способам управления транзисторными ключами в устройствах, относящихся к классу высокочастотных широтно-импульсных регуляторов с разомкнутой цепью обратной связи, и может найти применение при разработке вторичных источников электропитания с промежуточным высокочастотным преобразованием энергии. 10 5 20 25 30 35 40 45 50...

Номер патента: 1292130

Опубликовано: 23.02.1987

Авторы: Лихоманов, Макаров, Петров

МПК: H02M 1/08

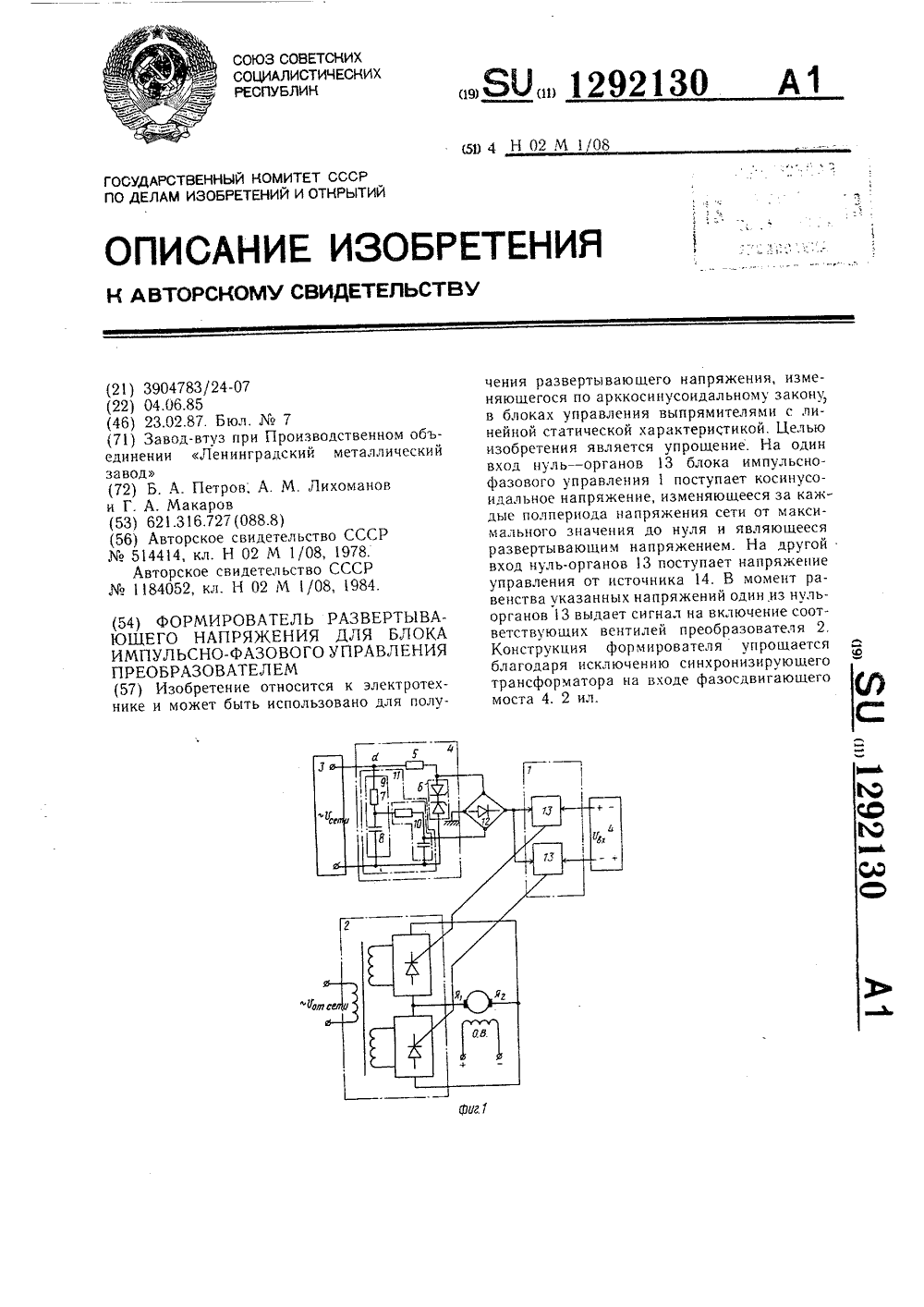

Метки: блока, импульсно-фазового, преобразователем, развертывающего, формирователь

...12, выход которого подключен к входам нуль-органов 13 блока импульсно-фазового управления 1, на другие входы которых поступает напряжение источника 14 управ- зо ления.Формирователь работает следующим образом.С выхода фазовращателя 11 снимаетсясинусоидальное напряжение У 11 (фиг. 2), которое по фазе сдвинуто на 90 эл. град, з 5 относительно напряжения сети ( .гз, фиг. 2).С ограничителя 6 снимаются прямоугольные импульсы 4, фиг. 2), которые складываются с напряжением, снятым с выхода фазоврашателя 11. В результате сложения получается напряжение, которое изменяется в первый полупериод напряжения сети Т/2 (фиг. 2) от положительного максимального значения до нуля по косинусоидальному закону И д (фиг. 2), а во второй полупериод - от...

Номер патента: 1134089

Опубликовано: 28.02.1987

Автор: Панченко

МПК: H02M 1/08

Метки: ключом, тиристорным

...-с коллектором р-п-р-транзистора, база которого через третий резисторсоединена с общей точкой резисторасмещения. Резистор смещения может быть выполнен из двух последовательно соединенных резисторов, первый ключ содержит р-п-р- и п-р-п-транзисторы,три резистора и две КС-цепи, шунти"рованные резистором, и два диода,второй ключ содержит р-и-р- и и-р-и- транзисторы, три резистора, КС-цепь,шунтированную резистором, и два диода, причем входом первого ключа является анод первого диода, катод которого соединен с эмиттером р-и-ртранзистора с одним выводом одного иэ резисторов смещения, коллектор этоготранзистора через первую КС-цепь, шун-Резистор смешения может быть выполнен из двух последовательно соединенных резисторов, первый ключ тированную...

Номер патента: 1295487

Опубликовано: 07.03.1987

Авторы: Ерухимович, Кривицкий, Шинднес, Эпштейн

МПК: H02M 1/08

Метки: импульсов, канальный, тиристорами, формирователь

...Фа.зой относительно напряжений сети, нужно, чтобы первый выходной импульс блока 3 всегда поступал через неизменный промежуток времени после окончания выходного импульса блока 2. Для этого в блоке 3 имеется синхровход, на который поступают выходные импульсы блока 2. Совокупность выходных импульсов блоков 2 и 3 поступает через элемент ИЛИ 4 на первые входы всех каналов и-канального формирователя импульсов. Уста 3 1295 ч 87новленный на входе каждого канала элемент И 21 обеспечивает поступление в канал выходного сигнала элемента ИЛИ 4 на интервале поступления на второй вход элемента И 21 соответ ствующего выходного сигнала блока 1.Длительность импульсов, необходимых для надежного отпирания тиристоров, составляет 20-30 мкс,...

Номер патента: 1295488

Опубликовано: 07.03.1987

Авторы: Коржиманов, Севастьянов, Туманов, Хватов

МПК: H02M 1/08

Метки: последовательно, соединенными, тиристорами

...находится в закрытом состоянии. В связи с этим у трансформаторов 4 вторичные обмотки 7 разомкнуты и трансформаторы 4 работают в режиме холостого хода с питанием со стороны первичных обмоток 3. Сопротивление трансформаторов 4 в этом режиме работы самое большое и последние рассчитаны таким образом, что ток их первичных обмоток 3 в данном режиме работы существенно меньше необходимого минимального тока включения тиристоров 1Существующий небольшой ток первичных обмоток 3 трансформаторов 4 проходит не по управляющей цепи тиристоров 1, а по конденсаторам 6, которые включены между катодом и управляющим электродом каждого тиристора 1. Тиристоры 1 находятся в закрытом состоянии. Напряжение между анодом и катодом закрытых тиристоров одинаково в...

Номер патента: 1297189

Опубликовано: 15.03.1987

Автор: Филиппов

МПК: H02M 1/08

Метки: ключом, силовым, транзисторным

...питания приложено ктранзистору 9, но транзистор 13закрыт из-за задержки, вносимой конденсатором 18.По окончании процесса рассасывания носителей заряда транзисторныйключ 1 закрывается и по обмотке 5протекает только ток намагничивания 201 р, который замыкается через источник питания (клеммы 6 и 8), диоды16 и 17, отдавая в источник энергию,накопленную. в трансформаторе 2. Напряжение на транзисторе 9 на этоминтервале времени равно нулю и транзистор 3 остается закрытым. Иагнитопровод трансформатора 2 перемагничивается под действием напряженияпитания (кривая с-й на фиг. 2),После смены направления ток намагничивания 1 начинает протекать через транзисторы 9 и 7. Пока ток намагничивания мал по величине, падение напряжения на резисторе 1 О35...

Номер патента: 1298826

Опубликовано: 23.03.1987

Автор: Сарафанов

МПК: H02M 1/08

Метки: тиристорами, фазового

...10 и точкой соединения конденсатора 5 и транзистора 7 включен вход дифферен циального усилителя 13 с противофаз-, ными оптронными выходами 14 и 15, выходные фоторезисторы 16 и 17 которых через коммутатор 18 подключены параллельно резистору 19 времяэадающей КС-цепи 20 фазосдвигающего блока 2. На другой вход фазосдвигающего блока 2 подключен источник 21 синхрониэирующего напряжения, а к входу генератора 4 пилообразного напряжения подключен источник 22, регулирующий напряжение (ток) обратной связи, подаваемое на вход источника 22 с выхода блока 23 обратной связи, включающего переключатель 24 выходов блока.Блок 23 обратной связи состоит из двух или большего числа последова 5 0 15 20 25 35 тельных дифференцирующих ступеней и параллельного...

Номер патента: 1302391

Опубликовано: 07.04.1987

Авторы: Маргус, Фирстков

МПК: H02M 1/08

Метки: дискретное, фазосдвигающее

...открывания тиристора. Счетный вход регистра 5 соединен с выходом число- импульсного генератора 16, синхронизированного с сетью.Код регистра 5 и код счетчика 3 сравниваются с помощью блока 4 сравнения кодов, При совпадении кодов на выходе блока 4 появляется импульс, который затем используется для формирования импульсов управления тиристорами. Одновременно этот импульс поступает на вход триггера 6 сброса и устанавливает его в нулевое состояние. В результате на выходе элемента И 11 появляется логический нуль, элемент 2 запрета закрывается. После появления напряжения той же фазы на выходе нуль-органа 7 цикл полностью повторяется.Параметры тиристора в значительной мере зависят от температуры, Для учета ее влияния в схему подключается...

Номер патента: 1302392

Опубликовано: 07.04.1987

Авторы: Валеев, Загорский, Иньков, Коваливкер

МПК: H02M 1/08, H02M 5/27

Метки: коммутации, преобразователя, принудительной, тиристоров

...начинается вывод избыточной энергии коммутирующего конденсатора 14 в источник 2 питания по цепи: элементы 14,13,28,32,2,24,20,17,18 и 14.В момент времени С напряжениеконденсатора 14 равно напряжению источника питания Б 1, и процесс коммутации заканчивается. Из кривых напряжений коммутирующих конденсаторови 11 (фиг. 2) видно, что по12окончании процесса коммутации напряжение на коммутирующих конденсаторах10 и 12 ниже напряжения источника 2питания. Поэтому на интервале времени С -С осуществляется дозаряд коммутирующих конденсаторов 10 и 12.В момент времени С согласно фиг. 2подаются управляющие импульсы на тиристоры 3,5 и 16, и конденсаторы 10и 12 заряжаются по цепям: элементы2,3,9,10,17,16,2 и 2,5,11,12,16,2.Таким образом, дозаряд...

Номер патента: 1302393

Опубликовано: 07.04.1987

Авторы: Клуге, Кнут, Леонхарт, Прагер, Тензе, Тронь, Фридрих

МПК: H02M 1/08, H02M 3/135

Метки: блок, вентильных, коммутацией, преобразователей, принудительной, управляющей, электроники, электроснабжения

...это получается в случае ограничения тока вентильного преобразователя тока.Изобретение ставит себе целью устранить указанные недостатки и обеспечить снабжение управляющим током вентильных преобразователей тока с принудительной коммутацией,отвечающее требованиям во всех случаях эксплуатации,В основу изобретения положена задача обеспечить электроснабжение управляющей. электроники вентильныхпреобразователей тока без помощи батарей, дополнительных электросетей исопротивлений, без трансформаторов,питающихся от вентильных преобразователей тока, причем энергия для работы управляющих и регулирующих устройств добывается в нужной точке отвентильного преобразователя тока спринудительной коммутацией,Поставленная цель достигается тем,что в блоке...

Номер патента: 1304139

Опубликовано: 15.04.1987

Авторы: Андреев, Соколов, Четверикова

МПК: H02M 1/08

Метки: включения, однократного, симистора

...2. Устройство работает следующим образом.При установке двухполюсного коммутатора 3 и одно из положений, например верхнее, и;1 к;1 ючают первицную обмотку трансформатора 2 к сети. При замыкании переклкцателя 15 с полюсом 16, при приложении к аноду диода 7 положительной полуволны напряжения, к конденсатору 8 прикладывается напряжение секции 6 трансформатора 2. Г 1 ри прохождении зарядного тока по обмотке 14 импульсного трансформатора1 с вторицной обмотки на управляющий переход тиристора 1 О подается положительный импульс. Тиристор 10 отпирается и через него на управляющий переход тиристора 5 поступает ток, подготавливая тиристор 5 для работы в следующем полупериоле. Г 1 ри смене полярности сетевого напряжения с секции 4 на...

Номер патента: 1304140

Опубликовано: 15.04.1987

Авторы: Кравченко, Рывкин

МПК: H02M 1/08

Метки: минимальных, ограничения, сигнала, углов, формирования

...источника 1 опорногонапряжения и опережающие их на 90 эл. град.(фиг.2 б). Сигналы ограничения минимальных углов регулирования ) )р. формируются вкаждом канале стабилитронами 15 - 20 изпадений напряжений (.)ггч, Бгг)О, 1-)11, 1-)ка 1-)1: 45) к 1 опережающих соответствующие опорныенапряжения Г)к (.)х. Ос. 11. 1).ч 1.;с, пофазе на угол ср, равный 30 эл. град.(фиг.2 б) . При этом минимальный уголрегулирования а каждого канала определяется напряжением пробоя соответствующего стабилитрона и составляета" = 90 эл. град - (агсви - + ср)(.)сБсили после подстановки значения угла ср, равного 30 эл. град.,а= 60 эл. град. - агсвп сг-,Ь.т (2 55где .)- Напряжение пробоя стабилитронов;1)гг - падение напряжения на резисторе. 2Исходя из выражения (2)...

Номер патента: 1304141

Опубликовано: 15.04.1987

Авторы: Бережных, Талов

МПК: H02M 1/08

Метки: вентилем, преобразователя, силовым, статического

...подключен к отрицательному выводу выпрямителя 3. Катод тиристора 10 соединен с выходной клеммой 12 устройства, предназначенной для подключения управляющего электрода силового вентиля, а также с анодом диода 13, 40 катод которого соединен с точкой соединения управляющего электрода тиристора 10 и резистора 14, второй вывод которого подключен к отрицательному выводу выпрямителя 3. Между выходными клеммами 4 и 12 подключен диод 15 катодом к клемме 12, 45 анодом - к клемме 4. К базе транзистора 7 подключена клемма 16, а к эмиттеру клемма 17. К катоду тиристора 10 подключена клемма 8, а к управляюшему электроду - клемма9. Клеммы6 и 17 служат для подачи второго управляюшего сигнала, а клеммы 18 и 19 - для подачи первого управляющего...

Номер патента: 1304142

Опубликовано: 15.04.1987

Авторы: Грушковский, Кац, Леликов, Нихинсон, Полищук

МПК: H02M 1/08

Метки: сигнала, управляющего, формирователь

...1 и 3 1351 ьБацицсского разделеня и по;1 ацс рслсицоГо сигнала задания ца вхоЛ элемента 2гальванического разделения,:а выходе которого формируется сигг)ал , поступаюций церез второй вход первого эгеас цтаИ:И 4 на вход запуска генератора 6,через первый вход второго элемента 1,1 И 5ца третий вход реверсивного сцетцика 9 ица псрвый вход элемента 11 АМЯТЬ 8. Навыходе элемента ПАМЯТЬ 8 формируетсясигнал 1, который закрывает элемент ЗАПРЕТ 7 и поступает;а третий вхол гене 55 ратора 6,Наличие сигналов 1 цд первом и третьем входах генератора 6 цриволит к формированию ца ео Быхоле сигнала , ко 13041425 1 О 15 Фор,идла нзодрленпн 20 торый поступает на первый вход реверсивного счетчика 9. Наличие сигналов 1 на двух входах реверсивного счетчика 9...

Номер патента: 1304143

Опубликовано: 15.04.1987

Автор: Пузаков

МПК: H02M 1/08

Метки: генератор, квазисинусоидального, многофазного

...либо возрастающий, либо.спадающий двоичный кол (семейство кривых 1,2 на фиг 3), который подается на адресные входы постоянных запоминаюцих устройств 7 и 8, на выходе которых формируются согласно таблицам программирования (фиг.4) коды дискретных выборок синусоилального и косинусоидального напряжения (семейства кривыхи (.),1 ца фиг.3). Так как эти коды являются управляю(цими для цифроаналоговых умножителей 9 иО, то на выходе последних формируются соответственно ступенчатые квазисинусоидальцос и квазикосинусоидальное напряжение с уровнем, определяемым задающим напряжением. Эти 1(апряжения непосредственно и через инвертирующие усилители 11 и 12 с единичным коэффициентом усиления подаются на входы суммир 5 ющих усилителей 13. Таким обра:(ом,...

Номер патента: 1305813

Опубликовано: 23.04.1987

Авторы: Атрощенко, Кабанков, Рогожкин, Сингаевский, Сухинин

МПК: H02M 1/08

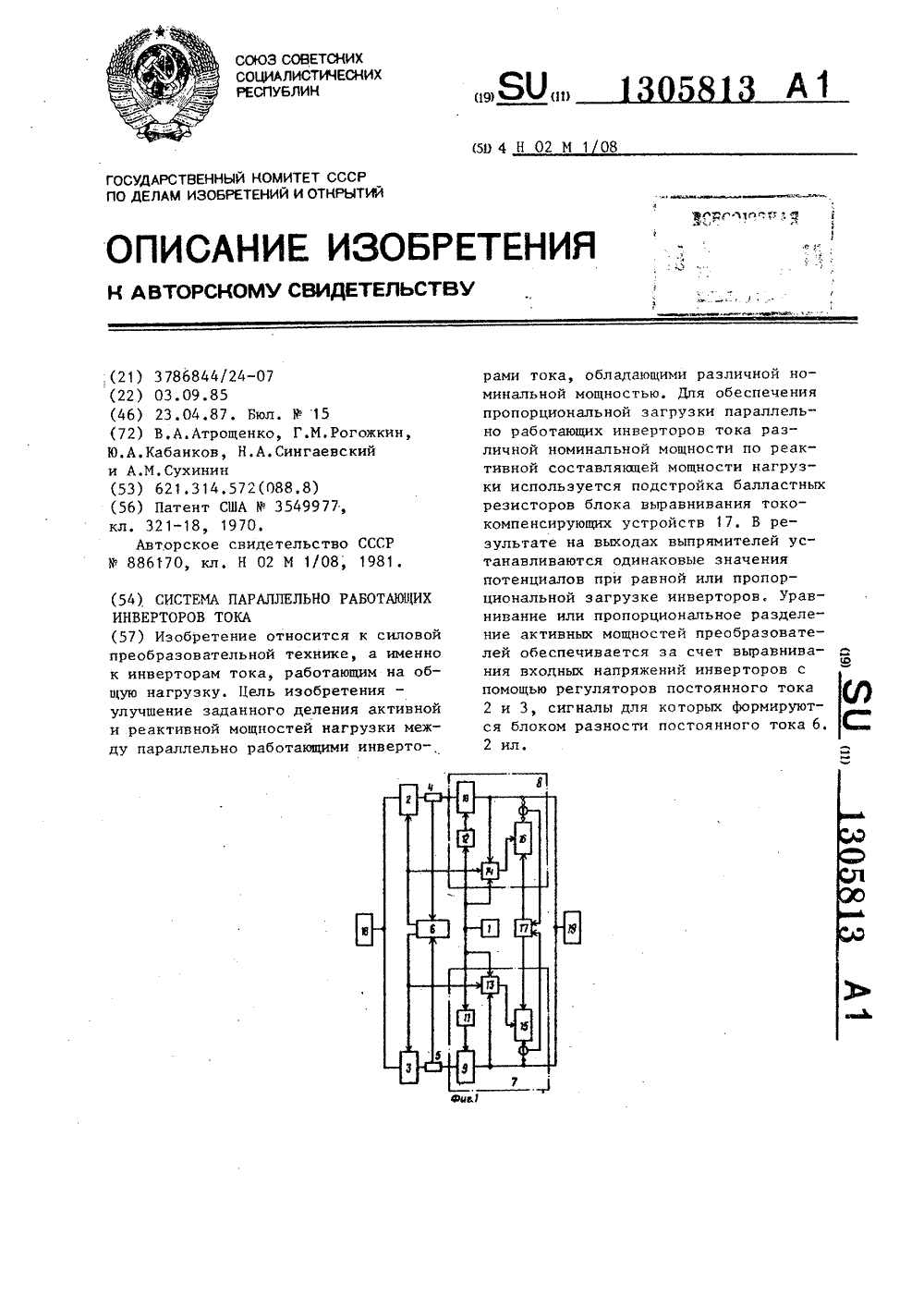

Метки: инверторов, параллельно, работающих

...Кроме того, различны напряжения на входах преобразователейЗО 7 и 8 и углы опережения Д, но таккак по выходу преобразователи 7 и 8включены непосредственно на общиешины и синхронизированы общим задающим генератором 1, то общая величина35 и фаза выходного напряжения не изменяются. Однако из-за различия (не 1пропорциональности) токов 1, и Хна выходах выпрямителей 24 и 25 блока 17 выравнивания тока компенсирую 4 О щих устройств появляется разностьпотенциалов и начинает протекать урав.нительный ток управления (К 6 1), который изменяет реактивное сопротивление дросселей 28 и 29 компенсирующих45 устройств таким образом, что токи1 и 1, становятся равными (либопропорциональными),Для обеспечения пропорциональнойзагрузки параллельно...

Номер патента: 1305814

Опубликовано: 23.04.1987

Автор: Пузаков

МПК: H02M 1/08

Метки: генератор, квазисинусоидального, многофазного

...последовательность с частотой, определяемой уровнем этого напряжения (кривая 2 Фиг. 2). Под действием тактовых импульсов, поступающих на вход счетчика 2, последний вырабатывает на своих выходах нарастающий двоичньй код (семейство кривых П, фиг. 2), являющийся адресным для постоянного запоминающего устройства 3, в котором записаны коды дискретных выборок синусоидального напряжения (фиг. 3). Образующаяся на выходах постоянного запоминающего устройства кодовая последовательнссть (семейство кривых д Фиг. 2) поступает на входы цифроаналогового преобразователя 4, в результате на выходе последнего формируется ступенчатое квазисинусоидальное напряжение (кривая П, фиг. 2),Двоичный код с выходов счетчика 2 поступает также на первый порт...

Номер патента: 1307516

Опубликовано: 30.04.1987

Авторы: Лузгин, Новиков, Петров, Чижевский, Шипицын

МПК: H02M 1/08, H02M 5/45

Метки: импульсное, однополярное, переменного

...тока 17, нагруженного 20на конденсатор 18, и через резистор19, подключенного к развязывающим диодам 10-12, узла коммутации 20, выходных трансформаторов 21 и 22, под 25ключенных через выпрямительные диоды23 и 24 к нагрузке 25 и 26,Устройство работает следующим образом,При подаче питающего напряжениячерез диоды 1, 3 и 5 и резистивнодиодные. цепи 7-9 с большой постояннойвремени (порядка нескольких секунд)заряжаются фильтровые конденсаторы13 и 14 При подаче управляющих импульсов на тиристоры инвертора 15 и 16 35формирователь запускается и высокочастотным током, снимаемым с трансформатора тока 17, открывает тиристоры выпрямителя 2, 4 и 6. Выпрямительоткрывается и устройство начинает работать, Конденсатор 18 необходим...

Номер патента: 1309209

Опубликовано: 07.05.1987

Авторы: Бураков, Глуховский, Ерастов, Калашник

МПК: H02M 1/08

Метки: генератор, импульсов, пачек, тиристорами

...транзистора 14 коллектор которого соединен с источником 1225смещенияБаза транзистора 5 черезФормирователь 15 импульсов соединенас базой транзистора 14. При подаче напряжения питания мультивибратор 1работает в режиме переключения транзисторов 2 и 3. Пусть в момент времени С (Фиг, 2) ранее открытый транзистор 2 запирается током, протекающим через открытые транзисторы 5и 14, напряжения смещения источника12, который осуществляет также функцию удержания электромагнитной энергии в момент паузы на нуле выходного напряжения,Длительность времени "удержания"определяется постоянной времени эквивалентной индуктивности инвертора,которая складывается из индуктивности нагрузки и индуктивности намагничивания сердечника трансформатора 4. После...

Номер патента: 1317586

Опубликовано: 15.06.1987

Авторы: Гольдштейн, Иванов, Сенигов

МПК: H02M 1/08

Метки: вентилями, включенными, выравнивания, между, параллельно, преобразователя, статического

...Устройство содержит также источник 5 импульсов управления, выход которого через коммутаторы 6 - 8 подключены соответственно к управляющим нходам вентилей 2 - 4, блок 9, Формирующий импульсы напряжения, следующие с частотой импульсов управления источника 5 и отстающие от них на1317 время, равное длительности последних, счетчик 10 импульсов и дешифратор 11. При этом счетный вход счетчика 1 О через блок 9 подключен к выходу источника 5, выход счетчика 10 подключен к управляющим входам коммутаторов 6 8 и через дешифратор 11 - к обнуляющему входу счетчика 1 О. Каждый коммутатор 6 - 8 содержит управляющий ключ 12, дешифраторы 13 и 14, триг гер 15, выполненный на двух логических элементах ИЛИ-НЕ. При этом управляющий вход коммутатора 8...

Номер патента: 1317587

Опубликовано: 15.06.1987

Автор: Худорожков

МПК: H02M 1/08

Метки: тиристором

...12 и черездиод 16 - к аноду тиристора 1.Устройство работает следующим образом.При подаче питания от источника5 конденсатор 14 связи быстро заряжа.ется через диод 16 и нагрузку 2.Транзистор 12 открыт, так как черезрезистор 15 связи идет базовый токтранзистора 12, Базовый ток транзистора 12 меньше тока включения тиристора 1, поэтому тиристор 1 выключени надежно защищен от включения. При,поступлении входного импульса отисточника 8 длительностью меньшевремени выключения тиристора транзистор 12 пропускает входной импульсна управляющий переход тиристора 1,который включается, подключая цепьнагрузки 2 к источнику 5 питания.Транзистор 12 не выключается сразу,так как конденсатор 14 будет разряжатся через резистор 15, базу транзистора 12 и...

Номер патента: 1317588

Опубликовано: 15.06.1987

Автор: Валеев

МПК: H02M 1/08

Метки: искусственной, коммутации, преобразователя, тиристоров

...восстановления запирающих свойств коммутируемого тиристора. В момент времени 4 ток ЬС-контура 12 и 13 становится меньше тока нагрузки 1 разрядный диод 20 запирается. Если предположить, что ток 1 при коммутации остается, постоянным, то на интервале времени й - с напряжение обратного знака на коммутирующем конденсаторе 13 будет возрастать линейно. В момент времени Сб напряжение на конденсаторе 13 начинает превышать напряжение источника 1 питания, включается дополнительный тиристор 17 и соответствующий тиристор преобразователя 9. На интервале времени- Т ток нагрузки переводится из реактора 12 в соответствующий тиристор преобразователя 9. Причем ток реактора 12 перераспределяется по параллельным цепям: 9, 4, 12, 13 и 9, 1, 17, 12, Поскольку...

Номер патента: 1319181

Опубликовано: 23.06.1987

Автор: Зоркин

МПК: H02M 1/08

Метки: вентилей, отпирания, углом

...2 и элемента И-НЕ 20 датчика нулевого значения напряжения.На втором входе элемента И-НЕ 20 81 4присутствует сигнал логической единицы, что не изменяет сигнал логического нуля на выходе датчика 7 нулевого значения напряжения. Сигнал логического нуля одновременно попадает на управляющий вход ключа 4 (вход инвертора 13) и установочный К-вход счетчика 3, при этом на выходе инвертора 13 появляется сигнал логической единицы, а счетчик 3 тактовых импуль": сов обнуляется и с этого момента начинает заполняться импульсами управляемого генератора 8 тактовых им,пульсов. Сигнал логической единицы с выхода инвертора 13 попадает одновременно на вход элемента И-ЯЕ 14 и на К-вход триггера 15. На выходе элемента И-НЕ 14 и на 81-входе триггера 15...
