H01H 50/30 — механические устройства для предотвращения или демпфирования колебаний или ударов, например уравновешивания якоря

Номер патента: 96502

Опубликовано: 01.01.1953

Авторы: Курочкин, Филиппов

МПК: H01H 50/04, H01H 50/30

Метки: автоматической, коммутации, цепей, электрических

...телефонных реле типа РКН угол наклона равен ЗО.На чертеже схематически представлено предлагаемое устройство.Металлическая труба 1 с фланцами 2 и 3 служит каркасом, на котором крепятся все элементы коммутационного устройства. Укрепленные на трубе 1 чашеобразные диски 4 и б несут на себе расположенные по периферии реле б, Крепление реле усилено упорами 7. У нижнего конца трубы укреплены монтажные гребенки В со штифтами, к которым припаиваются концы проводников, соединяющих элементы, расположенные на вращающихся частях, с реле и контактными кольцами токосъемника. При помощи нижнего фланца 2 устройство крепится к вращающейся части 9 объекта, а верхним фланцем 3 через промежуточные детали сочленяется с токосъемником (нй чертеже не показан)....

Номер патента: 105731

Опубликовано: 01.01.1957

Авторы: Гамлицкая, Ермолаев, Кузнецов, Нежданов, Соснер

МПК: H01F 7/121, H01H 50/30

Метки: контакторов, переменного, электромагнит

...керна, а также износ узла сочленения якоря с подвижной траверсой,1 релметом изобретения являет. ся электромагнит переменного тока лля контакторов, имеющий аналогично известным электромагнитам того же назначения Ш-образные сердечник и якорь, из которых первьй подвешен на неподвижной чеке, пропущенной через отверстие в сердечнике, и цилиндрические пружины, встроенные между спииной последнего и корпусом, воспринимагощие удары якоря о сердечник.Особенность описываемого электромагнита заключается в том, что сердечник снабжен вспомогательными пружинами, компенсирующими его вес, и тремя пружинами; воспринимающими ударь. коря и расположенными гго вершинам треугольника лля установки торцов кернов серлечгпгка в положение, при котором...

Номер патента: 115276

Опубликовано: 01.01.1958

Авторы: Гальперин, Горский

МПК: H01H 50/02, H01H 50/30, H01H 50/58 ...

Метки: контактор, переменного

...Контактора.Псдвеяные контакты 1 смонтированы на изол 5 П 11 он 11101 (ПластмасссВОй) детали , Выпо;1 нснной В Би-е и,13 стппы с бОКОБВ 1 ми ребрап, ЗТ 11 ребра в сочетании с неподвижеЫе,н пластмассовыми стенкаъ 1 и ОбразуОт у каекдого е 12 контактов дуГОГ 20 ете, ьпу 10 камсру и создают и",и откл 1 очени 1 Нк эоздгПЕеое дутье, способствуощее гашении электрической лугиеере Возбуекдее 11 и кату 1 ки 1 О Злсктрома Пита якорьпритяГи Вается к сердеп,е 1 ку б и повора Еивает подве 1 е 1151 у 10 и;Еастмассовую деталь л 2 Вокру- ос 1 Врзценя 3. Пре ПОГсротс этои дета;ПЕ укрепленные на Оси Одви)хнье Главные контакть 1 1 и блок-кс 1;.такты Я Яамыка 10 тся с псОДВ 1;Ек: В 1:;1 и.еаекатие на контакты и рп ВклОчении Созда1.ется ьиптовыми це 1...

Номер патента: 130944

Опубликовано: 01.01.1960

Авторы: Гордон, Михеев, Погорельский, Федосеев

МПК: H01H 50/30

Метки: запорное, контактору

...с Вт 5 жиым сердсилико) 7 котяктора, а внутрениес кольцо 2 - поворотным якорем 8 магнитной системы выключающей катушки 9 контактора.Предлага(мое устройство действует слсду 1 ошим образом. При 1 И)- дячс няпряжспия на ВклОчяюцую катушку 10 котякторя Втяжиои сер,г 11 ИКПРИТ 51 ГИВЯСТСя К ПОЛЮСУ ярМя а. ПрИ дВИЖЕПИИ Ои ТОЛКЯСТ ИТОК 6 и иерем(чцает вдоль своей оси наружиое кольцо 1. При этом освобождаются шарики 4, вследствие чего иод действием возвратгпЙ пружины (1 поворачивается В)утреннсс кольцо 2 и зяпиряе Нару)кпо( кольц 1, гп допуская обратного перемещения втяжиого сердечника.При подаче напряжения на выклОчаОщуо катушку 9 происходит иоворос;коря о, связанного с внутрсииим кольцом 2, При этом каиявки130944 Прсдмст изоорстения...

Номер патента: 130948

Опубликовано: 01.01.1960

Авторы: Архангельский, Блиох, Гинзбург, Мазнин, Нестеров, Таев

МПК: H01H 50/30

Метки: буровых, контактор, установок

...часть системы, имеющую два одинаковых якоря П. Эти якоря закреплены на общем коромысле 12 симметрично относительно его оси вращения И.Таким образом, при наличии тока в катушках электромагнитов 10 создаются два вращающих момента, действующих на подвижную часть системы в одном направлении, что вызывает ее поворот аналогично контактору с одним электромагнитом. Однако усилия, создаваемые электромагнитами, направлены противоположно, Поэтому при наличии внешних механических сил вызываемое ими уменьшение вращающего момента, действующего на один якорь 11, компенсируется соответствующим увеличением момента, действующего на второй якорь. Этим исключается влияние тряски, вибраций и ударов (обусловленных работой долота. на забое или иной...

Номер патента: 130992

Опубликовано: 01.01.1960

Авторы: Комаров, Хейнштейн, Четчуев

МПК: H01F 7/16, H01H 50/30

Метки: переменного, трехфазный, электромагнит

...обмоток,Якорь магнитной системы электромагнита выполнен в виде Ш-образного сердечника, разделенного на две параллельные части 1 и 2, между которыми укреплена перемычка 3 из немагнитного материала. В центре перемычки 3 закреплена тяга (или толкатель), посредством которой осуществляется передача движения якоря на исполнительный механизм привода.На стержнях сердечников 1 и 2 намотаны обмотки 4, причем об. мотки одноименных фаз А, В и С на обоих сердечниках располагаются симметрично относительно центра 0 перемычки 3 и порядок чередования фаз обмоток на стержнях сердечника 1 должен быть обратным порядку чередования фаз обмоток на стержнях сердечника 2. При таком включении обмоток результирующая сила обоих сердечников всегда прикладывается в...

Номер патента: 211662

Опубликовано: 01.01.1968

Авторы: Вавилов, Ивакин, Розенталь, Ройзен

МПК: H01H 50/30

Метки: 211662

...гибкого подвеса.В предлагаемом устройстве, с целью повы,шения устойчивости к внешним воздействиям и увеличения срока службы, упоры располагают непосредственно на якоре, причем расстояние от места крепления якоря к гибкому подвесу до места сопряжения упоров с гибким подвесом значительно болыпе, чем расстояние от места сопряжения упоров с гибким подвесом до места крепления гибкого подвеса с якорем реле,На чертеже схематически изображено предлагаемое устройство.На неподвижном основании, например цоколе реле, жестко крепится гибкий поднес 1, на свободном конце которого подвешен якорь 2, Упоры 3 служат для предотвращения колебаний подвижной системы при внешних механических воздействиях. Они должны быть установлены так, чтобы место их...

Номер патента: 219619

Опубликовано: 01.01.1968

Авторы: Вавилов, Ивакин, Розенгаль, Ройзен

МПК: H01H 50/30

Метки: 219619

...две катушки 1 проходит ссрдс шик 2, Якорьи подвижные контактные пружины 4 закреплены на трубке 5, изолированной от якоря. Трубка б проходит через цоколь 7 реле, от которого она изолирована. Внутри трубок находится гибкий элемент 8, напримср проволочная струна, Один его конец приварен цлц прцпаян к верхнему концу труокц б, а ца другом, выступающем из этой трубки, закрсп. лс 11 я трубка 5 с якорек ц контактной пружиной. Зазор аежд трбамц достаточен длл качания якоря, Величина зазора опрелсллстсл диаметром трубок, Зазор между гибким элсмецтом и внутренними стаканами трубок должсц быть достаточным ллл прогиба гибко. го элсмсцтз. Величину этого зазора можно регулировать кл 1 НьМц 9. Клинья зякцз 1 яют гибкий элемент в местах его...

Номер патента: 280608

Опубликовано: 01.01.1970

Авторы: Красн, Сбитнев, Тимошенко

МПК: H01F 7/12, H01H 50/30

Метки: alebiao-ifcxriin, vбиблиотека, всесоюзная, те"у

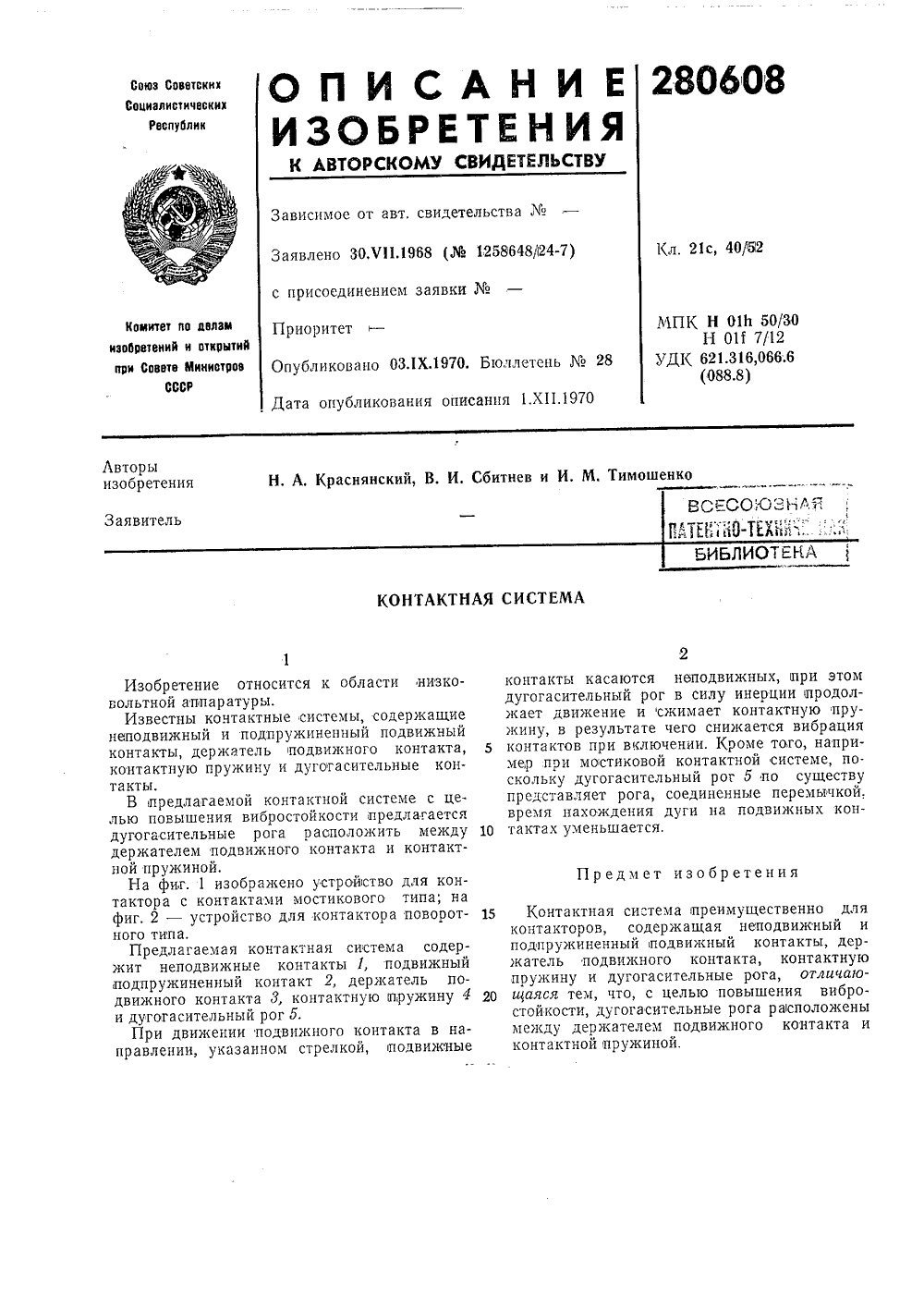

...и дугогасительные контакты.В предлагаемой контактной системе с целью повышения вибростойкости предлагаетсядугогасительные рога расположить меядудержателем подвижного контакта и контактной пружиной,На фиг. 1 изображено устройствотактора с контактами мостиковогофиг. 2 - устройство для контактораного типа.Предлагаемая контактная система содержит неподвижные контакты 1, подвижныйподпружиненный контакт 2, держатель подвижного контакта 3, контактную пружину 4и дугогасительный рог б.При движении подвижного контакта в направлении, указанном стрелкой, подвижные контакты касаются неподвижных, при этом дугогасительный рог в силу инерции продолжает движение и сжимает контактную пружину, в результате чего снижается вибрация 5 контактов при...

Номер патента: 284097

Опубликовано: 01.01.1970

Автор: Репин

МПК: H01H 50/30, H01H 50/58

Метки: 284097

...поверхности якоря, а свободныеконцы опираются на плоскость траверсы,Такое выполнение аппарата позволяетобеспечить самофиксацию и упростить конструкцию крепления якоря.Для исключения продольных перемещенийякоря относительно траверсы якорь снабженбоковыми выступами, входящими в пазы цилиндрических выстуаов траверсы,На чертеже представлен узел крепленияякоря описываемого аппарата.Узел состоит из катушек 1 электромагнита,якоря 2, плоской, пружины 3 и траверсы 4.При возбуждении катушек электромагнитаякорь притягивается к плоским наконечникам и выравнивается по их положению, поворачиваясь на цилиндрических опорах траверсы. При этом пружина смещается в сторону поворота якоря и фиксирует его зтоложение за счет трения плоских концов о...

Номер патента: 329591

Опубликовано: 01.01.1972

Автор: Вожевский

МПК: H01H 50/30, H01H 50/58

Метки: переменного, электромагнит

...отверстия, в которые вставлена ось б, с 1 тобы сердечш 1 к имел возможность при работе перемещаться в направлении к 1 т 1 шк 11, ОтВерстия В прли вях каркаса сделя ны на необходимую величину больше диамет ра оси в этом направлении. Для предотврящешя возможного выпадения оси г скобе 4 име 1 отся отгибы 7, охватывающие ось торцов, В отгибах скобы имеются отверстия, которые в собранном узле сдвинуты относительно торцов 20 оси б.Предлагаемый электромагнит работает также, как и известный. При подаче напряжения ня кятутпку якорь (на чертеже ие иок 11 зяи) сердечник притягиваются дрхт к дрхту. Бла годаря наличию удлиненных отверстии в приливах каркаса катушки, сердечник 1 вместе с Осью б и скооой 4 пепез 1 ещастся Относительно катушки 2 в...

Номер патента: 341111

Опубликовано: 01.01.1972

Автор: Вожёвский

МПК: H01H 50/30, H01H 50/58

Метки: аппарат, электромагнитный

...лз более тонкого материала, что значительно упростит технологию 0 изготовления якоря в целом. Плоская деталь 2перекрывает зону Ч-образного изгиба, узеличивая проводимость рабочего зазора, что улучшает рабогу аппарата. Предмет изобретения Электромагнит28159 б, отлач вышелия тяговог 0 лопси лзготовлеякоря укреплена нитного материа в. ю пэ- ехносости омагНа черромагни По основному авт. св,28159 б известен электромагнитный аппарат, содержащии электромагнит постоянного тока клапанлого типа с двумя сердечниками и прямоходовой шарнирно соединенный с контактной траверсой ,при помощи оси,подпружиненный якорь, имеющий в средней части изгиб Ъ-образной формы, который направлен в сторону, противоположную его рабочим поверхностям и обхватывает ось...

Номер патента: 349035

Опубликовано: 01.01.1972

Автор: Абрамов

МПК: H01F 7/124, H01H 50/30

Метки: электромагнит

...пружины 7, регулировочную гайку 8 и контргайку 9,Зазор 10 между шарцкахш 5 и якорем 3 регулируется завинчиванием регулцровочцой гайки 8. Прц завццчцвашш гайки втулка 6, перемещаясь вдоль осц электромагццта, стен 5 кой конического отверстия перемещает шарики 5 поперек осц магнита, уменьшая зазор 10. При этом зазор устанавливается миццмальным, но таким, чтобы не препятствовать движеци 10 якоря прц вкл 10 чеццц10 нии электромагнита.При ударе, составляющая силы которогонаправлена по стрелке .1, якорь 3 цачццаст перемещаться вдоль осц мапшта в сторону включения, цо одновременно в этом же на правлении начинает перемещаться ц втулкаб, отходя от рсгулпровочцой гайки 8 ц сжимая пр 1 жпцу /, ВТУлка стецкоц концческОГО отверстия начинает...

Номер патента: 392563

Опубликовано: 01.01.1973

МПК: H01H 50/30

Метки: аппарат, электромагнитный

...мартираствоучакорь 3 итяженедоеталь яние, ство- поло- трич- упру- одейи расстмме р симм усилие е протиерт содержит помощьюамортизараверса 1 ми участИзобретение относится к областвольтнаго электроаппаратостроениябыть использовано в устройствахходовыми элекроанитами.Известнь; электромагнитные асодержащие катушку управления,деталь укрепленньш на ней с поморугага элемента якорь, сердечник изатор.Изобрете////е устраняет указанныстатак благодаря тому, что несущаудалена ат амортизатора наменьшее:;ода якоря и равное сура и провала контакта, и снабженаженнымн в основной плоскостиными усиленными участками, агога элемента равно или большствуюшен силы аппарата.Сущность изобретения поясняетсжам,Злектрамаг 11 итный аппараттраверсу 1, закрепленный на...

Номер патента: 406239

Опубликовано: 01.01.1973

Автор: Пушкарев

МПК: H01H 50/04, H01H 50/30

Метки: 406239

...плоскостях, но произвольно не выпадает.Поводок 11 не имеет шарнирных соединений 10 ни с якорем 4, ни с грузом 12. При этом в момент притяжения якоря 4 поводок 11 принудительно поднимает вверх все подвижные контакты 6 и груз 12. После выключения реле груз 12 под действием своего веса принуди тельно заставляет поводок 11 и подвижныеконтакты 6, а также якорь 4 опуститься вниз до упора.При таком принципе действия реле неточности сборки якоря и груза не отражаются на 20 работе контактных групп, и реле работает надежно без каких-либо заеданий подвижных элементов.Может быть применена и другая электромагнитная система, отличная от рассмотрен ной, а контактные колонки могут иметь ибольшее число контактов.В соответствии с требованиями груз 12...

Номер патента: 423189

Опубликовано: 05.04.1974

Автор: Сбитнев

МПК: H01H 1/50, H01H 50/30

Метки: контактная

...несущий дугоижцый контакт, о тс целью повышения ельный рог выполычагом, который заонтакте по другую указанного подвижКонтактна ненный подв шарнирно за 5 гасительный ч и ч а 1 о щ а вибростой кос цсц заодно с креплец ца О сторон от оя система, сод цжцый коцтак креплеццый р рог и цеподв я с я тем, что тц. дугогасиуказаццым р подвижном к си поворота ится к области электро может быть использова човых коцтакторах для с электрической переда Известцы контактные системы, содержацтне подпружиненный подвижный контакт поворотного типа, шарнирно закрепленный рычаг, несущий дугогасительный рог, и неподвижный контакт, где с целью повышения вибростойкости дугогасительцые рога расположены между рычагом и пружиной.В предлагаемой контактной системе с...

Номер патента: 513407

Опубликовано: 05.05.1976

Авторы: Жеваго, Иванова, Кобленц, Кузьменко, Матвиенко, Мицкевич, Папуш, Половец, Протасова

МПК: H01H 50/30

Метки: контактор

...тряски и вибрации,Известны контакторы, содержащие электромагнит с поворотным якорем, укрепленным на валу,вращающемся в подшипниках, на котором установлены подвижнь 1 е контакты всех полюсов электромагнита, и жестко связанную с якорем деталь, не Осущую. уравновешивающий груз,В этом контакторе уравновешивающий груз обеспечивает уравновешивание подвижных частей толь.ко относительно вертикальной плоскости установ.ки контактора. 1С целью повышения надежности работы в усло.виях наклонов, вибрации и тряски в предложенном контакторе центр массы уравновешивающегогруза и несущеи его детали расположен на продолжении линии, соединяющей приведенный центр мас- э 0сы остальных движущихся частей с осью вала, причем уравновешивающий груз закреплен...

Номер патента: 964778

Опубликовано: 07.10.1982

Авторы: Балабанов, Брон, Лярский

МПК: H01H 50/30

Метки: контактор, ударовиброустойчивый

...воздействии на негопроизвольно направленного поступательного ускорения ы . Однако привоздействий на основание МЯ вращательного (углового) ускорениявозникающего, например, в результатепрогиба плоскости при ударе, система грузов стремится инерционно сохранить свое положение в пространстве, вследствие чего взаимное положение основания МХ и грузов изменится на угол Ч . В контакторахсо статически сбалансированнойподвижной системой это приводит кложному сраватыванию, что в целомряде случаев недопустимо,Если же две системы статическисбалансированных грузов (фиг,4)соединить механически с помощью колес зубчатого зацепления, такое соединение становится нечувствительнымк поступательным и вращательнымускорениям удара. Это происходитпотому, что...

Номер патента: 1020882

Опубликовано: 30.05.1983

Авторы: Кулакова, Лярский, Претро

МПК: H01H 50/30

Метки: контактор, ударовиброустойчивый

...7 укреплены на оси 8,вращающейся в подшипнике 9 основа-.ния 1.На концах оси 8 укреплены также30 и элементы непроскальзывающей передачи, выполненные в виде уравновешенныхзубчатых секторных рычагов.10,3 афиксированные на основании 1 цапфы 11 и подшипники 12 служат для установки на них35 поворотных зубчатых секторных рычагов13,которые посредством угольников 14жестко связаны с якорями 15 электромагнитов.Таким образом, механическая связь40 магнитной систеъи с контактной системой осуществляется через зубчатыесекторные рычаги 10 и 13.Поворотные системы подвижных контактов 7 относительно оси 8)и якорей45 15 относительно цапф 11), связанныемежду собой зубчатыми секторными рычагами 10 и 13, выполнены статически уравновешенными относительно...

Номер патента: 1144158

Опубликовано: 07.03.1985

Авторы: Волгин, Гайдай, Лярский

МПК: H01H 50/30

Метки: контактор, прямоходового, типа, удароустойчивый

...П-образнаяконтактная рейка и якорь электромагнита в исходном положении соприкасаются друг с другом опорными поверх.ностями, центры которых расположенына оси симметрии контактора, а возвратные упругие элементы установленымежду П-образной контактной рейкой ипромежуточными двуплечими поворотнымиэлементами непроскальзывающих передач.На фиг.1 представлена (в качествепримера исполнения) конструкция прямоходового удароустойчивого контак"тора с зубчатой передачей движения;на фиг,2 в , то же, с рычажной передачей движения,Контактор (Фиг.1) состоит из системы подвижных мостиковых контактов 1, установленных на изоляционной П-образной контактной рейке 2, связанной с якорем 3 электромагнитной системы с помощью двух симметрично1расположеннык и...

Номер патента: 1234891

Опубликовано: 30.05.1986

Автор: Федоров

МПК: H01H 50/30

Метки: аппарат, коммутационный, электромагнитный

...ударостойких магнитныхпускателей (контакторов),Целью изобретения является уменьшение габаритов и массы устройства.На Фиг. 1 представлен контактор,общий вид; на Фиг. 2 - то же, видсбоку; на фиг. 3 - узел противоударного механизма.На корпусе 1 аппарата закрепленаизоляционная колодка 2 с неподвижными контактами 3. Траверса 4 с подвижными контактами 5 зафиксированас якорем б и имеет возможность прямоходового возвратно-поступательного1движения. И -образный сердечник 7электромагнита установлен внутри корпуса. На средний керн сердечника надета катушка 8 управления, Между катушкой управления и якорем установлена возвратная пружина 9,На крайнихкернах сердечника на осях 10 закреплены пластины 11 из Ферромагнитного материала и...

Номер патента: 1336133

Опубликовано: 07.09.1987

Авторы: Лярский, Пастушков, Претро

МПК: H01H 50/30

Метки: контактор, прямоходового, типа, удароустойчивый

...стенками корпуса 12 и каркаса 13.При ударах, сопровождающихся, кроме поступательного, также и угловым ускорением, подвижные части контактора стремятся сохранить свое положение относительно их общего центра инерции, а сам центр инерции при уда ре вынужденно перемещается вместе с корпусом 12 вследствие воздействия стенок пазов 10 и 11 на ролики 9 рычажных передач. Поэтому перемещение рейки 2 и якоря 3 относительно корпуса 12 не происходит, а следовательно, не происходит и ложного срабатывания контактора.В остальном работа контактора происходит следующим образом.При подаче питания в катушку 14 якорь 3 притягивается к сердечник15 электромагнитной системы контактора. Вместе с якорем 3 перемещается соединенная с ним несущая ось б...

Номер патента: 1387066

Опубликовано: 07.04.1988

Авторы: Андрианов, Печников

МПК: H01H 50/18, H01H 50/30, H01H 51/04 ...

Метки: аппарат, виброударостойкий, коммутационный, электромагнитный

...относится к электротехнике, в частности к низковольтно му электроаппаратостроениг, и может быть использовано в реле, контакторах и пускателях.Цель изобретения - уменьшение материалоемкости, трудоемкости изготовления, повышение виброудароустойчивости аппарата и увеличение КПД. 1 ОНа фиг.1 и 2 показан предлагаемый аппарат.Аппарат содержит включающую катуш" ку 1, расположенную на сердечнике 2 между магнитопроводами 3, элементы 4 15 и 5 якоря, установленные на оси б, неподвижные контакты 7, траверсы 8 с подвижными мостиковыми контактами, связанные при помощи колодок 9 шарнирами 10 с элементами якоря, и воз вратные пружины 11, установленные между концами элементов якоря.Аппарат работает следующим образом.При подаче на включающую катушку...

Номер патента: 1408461

Опубликовано: 07.07.1988

Авторы: Братанчук, Горенышев, Кошаровский, Тетерина

МПК: H01F 7/08, H01H 50/30

Метки: электромагнит

...шток 7 через рычаж - ный механизм 11 таким образом, что его усилие складывается с усилием, создаваемым якорем 6.При снятии с обмотки 3 и 4 напря - жения якоря б и 8 возвращаются в исходное положение (фиг. 1) под действием возвратной пружины. При воздействии на электромагнитвнешней динамической нагрузки(фиг. 1 и 2), направленной вдоль продольной оси электромагнита, якоря 6и 8, имеющие равновесные массы, получают одинаковые динамические силы,но благодаря рычажному механизму 1155воздействие этих сил на шток 7 полностью компенсируются, чем достигается виброудароустойчивость,Для получения маломагнитности,т,е минимального значения внешних магнитных полей, создаваемых электромагнитом, полый сердечник 2 (фиг.1) выполнен в виде симметричной...

Номер патента: 1497651

Опубликовано: 30.07.1989

Автор: Шумков

МПК: H01H 50/30

Метки: аппарат, электромагнитный

...1 дгцитцогс потока, создаваемого обиоткои иСктромдгшггд,Э;ектроидгцдп работает следующим обрд.ои,1 ри цоддч. упрдзляющего цапряже -ця цд цос)С)с)телво включеццые сдтуисидсть суд 1 рцого магнитного потока проходит цо пути Л и соз-,д;ет сву, 1 оторд) притягивдет якорь9:с Огцов.у 5 кор 1 о 5, цри этом Ос 1)Ожд з гс 1 1 с ст дця Оворотдщелк 10 цд оси 1 и шуцтируетсячасть пч)щддки нодуниого зазора у с рс 1 дцег сс.рдсч 1 к; 3, теи самы) иовьпвдетс иагцитцдя и)оноииость суммарцого зоздушцого зазора.ОдцовреиешО сумиарцый магцитцый1 т к прэх,;10 путяи Л 1 и создд гису 1111,сци гно 1 зцого чко р:1 5:с кс, им Ф- О 5 эззцого сергипиисэ,.). здй стви 1. ) той сил 1 3 тр сс 1:г)1 я с.кос 11 дщелки 10 со скосом 1 Ф упора 12 и относительно оси 1...

Номер патента: 1686505

Опубликовано: 23.10.1991

Автор: Маков

МПК: H01F 7/12, H01H 50/30

Метки: переменного, электромагнит

...положении,Электромагнит работает следующим образом,При подаче напояжения питания переменного тока на катушку 4 управления созданный магнитный поток, проходя через расщепленный участок сердечника 2, разветвляется на две части, При этом в полюсном экране б, проходящим через него потоком, наводится ЭДС самоиндукции, ввиду чего в торце сердечника в месте расположения экрана происходит сдвиг проходящей через экоан части потока по фазе относительно другой части потока, которая проходит вне экрана. При достижении тока в обмотке значения, равного току срабатывания, магнитный поток проходящий через воздушный рабочий зазор, приводит к срабатыванию электромагнита (якорь 3 притягивается к сердечнику 2, растягивая возвратную пружину 5)наличие...

Номер патента: 1737549

Опубликовано: 30.05.1992

Авторы: Кулакова, Лярский, Претро

МПК: H01H 50/30

Метки: контактор, ударовиброустойчивый

...контактора с кинематической схемой, приведенной на фиг, 1, общий вид,Контактор состоит из основания 1, на котором установлены оси 2 и 3, неподвижные главные контакты 4 и сердечник 5 электромагнитной системы, подвижнойконтактной системы 6 с контактодержателем 7, подвижными контактами 8 и зубчатым секторным рычагом 9, подвижной электромагнитной системой 10 с якорями 11и зубчатым секторным рычагом 12, блока 13вспомогательных контактов и контакта 14управления, отключающей пружины 15,При этом углы расположения центровобоих масс подвижных элементов 6, 7, 8 и 9и подвижных элементов 10, 11 и 12 выполнены одинаковыми (углы йиф на фиг, 1).Одинаковыми выполнены также и расстояния между центрами этих масс и осями 2 и3, а сами центры масс...
