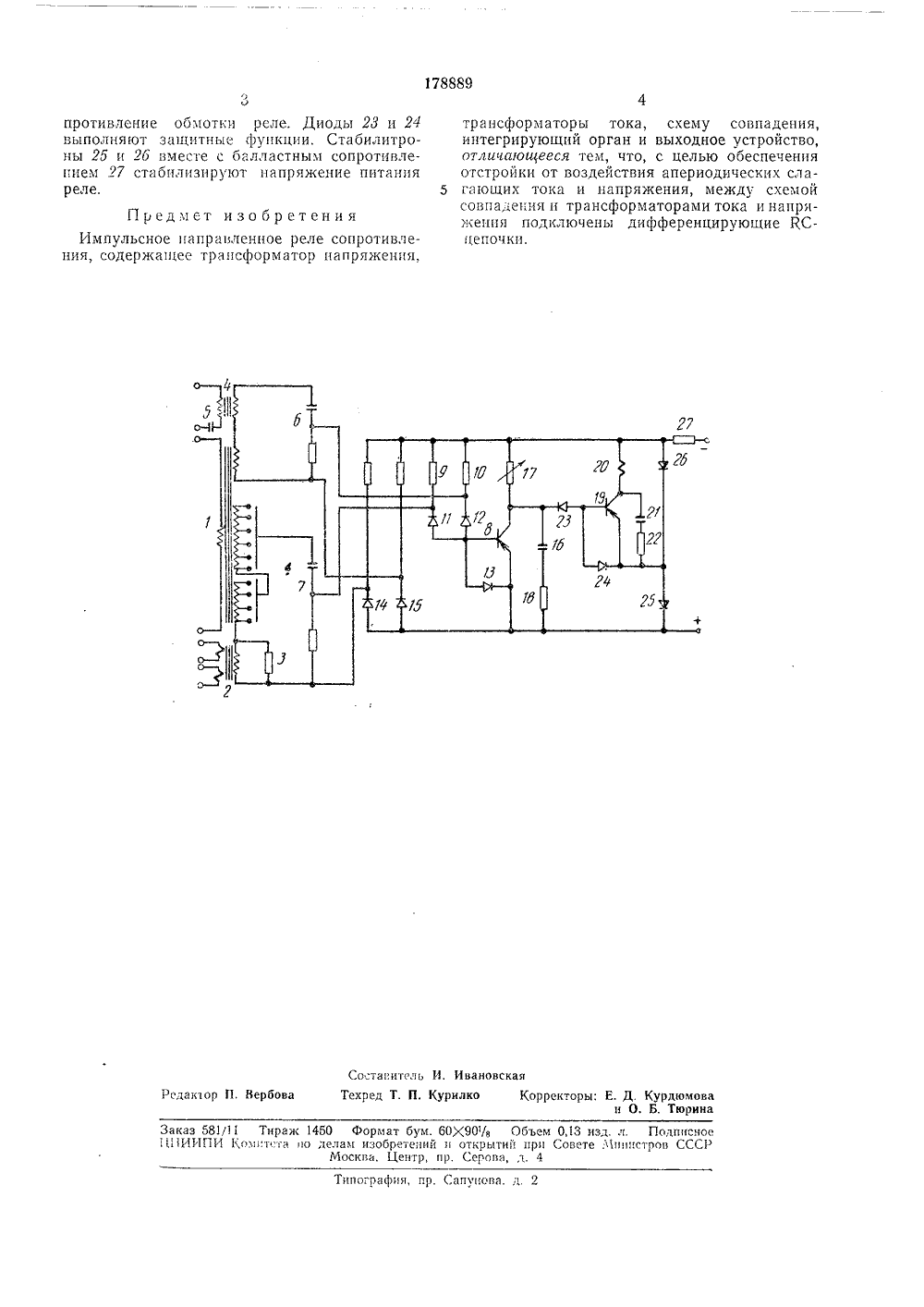

178889

Номер патента: 474106

Опубликовано: 15.06.1975

Авторы: Кадыров, Максудов

МПК: H03K 17/56

Метки: реле

...между собой последовательно- встречно и замкнуты на конденсатор 4. Обмотки 5 и 6 служат для управления режимами коммутирующих элементов-тиристоров 7, 8. Нагрузка 9 включается в сеть через параллельно-встречно включенные тиристоры, к управляющим электродам которых подключены обмотки 5, 6 через диоды 10, 11. Схема феррорезонансного контура позволяет повысить ко эффициент возврата реле до 0,95 - 0,97, а коэффициент кратности почти одинаков с коэффициентом кратности контактных реле. Зону выходной мощности можно расширить использованием мощных тиристоров.Работает реле напряжения следующим образом.При подключении схемы предлагаемого устройства к синусоидальному источнику в электроферромагнитном колебательном контуре возбуждается...

Номер патента: 642816

Опубликовано: 15.01.1979

Авторы: Дик, Дикань, Колосов, Медведев

МПК: H02H 3/20

Метки: реле, трехфазное

...к входам вновьвведенных квадраторов, при этом выходы всех квадраторов подключены через соответстнующие сумматоры к блоку выделения минимального сигнала,выход которого соединен с пороговымМлементом.На чертеже представлена функциональная схема трехфазного реле напряжения.Трехфазное реле напояжения содержит трехфазный трансформатор 1; дифФеренцирующие блоки 2, квадраторы 3,сумматоры 4,5,6, блок 7 выделенияминимального сигнала и пороговыйэлемент 8,На вход реле поступают линейныенапряжения(3 = О ью(эФ.; О = О Йи(огФ,-(20);Ос-.Ом зон (агО )На выходе трехфазного трансформатора формируются напряжения, пропорциональные линейньрм напряжениямсети:О, =Ф О , ью (й 1; О -.% О ыо (Ю 1-(2 ОО);Од= ЙОэ (ь (оз 1-2400)На выходах дифференцирующих...

Номер патента: 748634

Опубликовано: 15.07.1980

Авторы: Перфильев, Федоров

МПК: H02H 3/20

Метки: реле

...плечанелинейного моста блока сравнения резистор 5 и опорный стабилитрон 6, составляющие два других плеча нелинейного 45моста, нуль-орган 7 и исполнительныйорган8.Схема работает следующим образом.Йапряжение контролируемой сети подается на входную диагональ двухполупери-Юодного выпрямителя 1, а с выходной диагонали этого выпряйителя снимается выпрямленное напряжение на измерительныйблок реле напряжения. 55С начала первого полупериода через резистор 2 начинает заряжатьСя конденсатор 3 и продолжает заряжатьсй до момента, когда напряжение на спадающей ветфви йолупериода станет равно напряжению на конденсаторе 3, после чего напряжение, подаваемое на измерительный блок продолжает спадать до нуля, а конденсатор 3 разряжается на нелинейный мост,...

Номер патента: 311313

Опубликовано: 01.01.1971

Автор: Домбровский

МПК: H01H 83/16

Метки: реле

...4, сопротивления б и б, конденсатор 7, диоды 8 и 9, дополнительную обмотку 10 связи электромагнитного реле.Реле состоит из диодно-регенеративного органа сравнения, выполненного на транзисторе 4 с цепью обратной связи. Цепь обратной связи выполнена на обмотке 10, диодах 8 и 9, конденсаторе 7, к которому подключен делитель напряжения на сопротивлениях б и б, создающий смещение на базе транзистора. Электромагнитное трехобмоточное реле 1 является трансформатором обратной связи и исполнительным элементом в ре. апряжения.При подаче на вход реле линейнопадающего напряжения от источника 2 до момента5 равенства его с опорным напряжением от ис.точника 8 автоколебания в реле отсутствуют,а по коллекторной цепи транзистора 4 течетток,...

Номер патента: 408416

Опубликовано: 01.01.1973

Автор: Савченко

МПК: H01H 83/14, H02H 3/28

Метки: дифференциальное, реле

...транзистором. Если оно достигает определенного уровня, то стабилитрон 14 начинает пропускать ток, производящий открытие транзистора 7. В том случае, когда напряжение выпрямителя 1 больше напряжения выпрямителя 2,"и их разница достигает определенной величины, через открытый транзистор срабатывает выходное реле 12,Если уровень напряжения входа Б недостаточен для открытия стабилитрона 14, то транзистор не открывается и реле не срабатывает при любом значении разницы напряжений выпрямителя 1 и 2, В этом режиме транзис.тор надежно закрыт напряжением диода 8, прикладываемым к промежутку база - эмиттер через сопротивление 16. Напряжение на диоде 8 создается током, протекающим по сопротивлению 17.Если разность напряжения выпрямителей 1 и 2...
