Формирователь импульсов

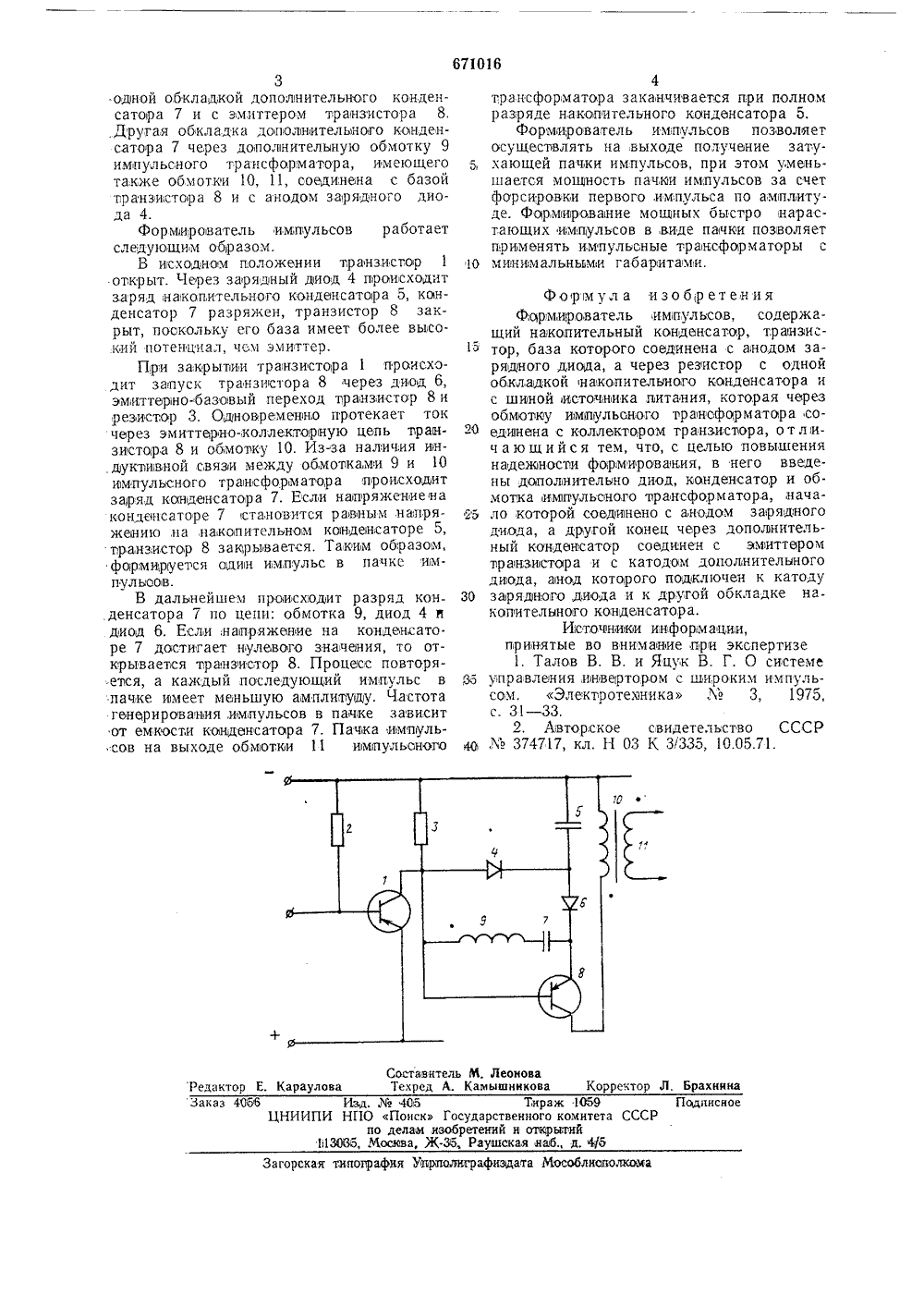

67 Ю 16 Сойа Соаетскил Социалистических респу 5 лик(5) Ч. Кл.-" Н 03 К 3.335 Государстеенный комитет ло делам изобретений и открытий(088.8) Дата опубликования описания 30.06,79(72) Лвторы изобретения Я, П, Грейвулис, И. Я. Ранькис и Л, С. Рыбицкий Рижский ордена Трудового Красного Знамени политехнический институт(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ тем,1Изобретение относится к электротехнике, в частности к системам управления тирйстарными преобразователями.Известны системы управления с широким импульсом 1 Ц,Схемы формирователей широких импульсов по данным системам содержат вьтсакочастотный генератор на базе схемы Ройераработающий в режиме непрерывного ганерврования, ключевые транз 1 исторы и выходной праясформатор, Особенностью работы является то, что первый импульс высакочастопного заполнения имеет существенно меньшую длительность, из-за чего может не включиться тиристор. К .недостаткам таких схем относятся также сложность и панижение надежности действия.Наиболее близкое к изобретению техническое решение - формирователь импульсов, содержащий накопительный конденсатар, резисторы, транзистор формлрователя и зарядный диод. Недостаток этого формиравателя состоит в паниженки надежности дейспвия,при,уцравлении от усилительного каскада на пранзисторе, посколвку при неболыших емкостях накопительного конденсатора формируется один узкий импульс.Цель, изобретения - повышенне надежности фармтсроваиия.Постановленная цель достигается 2что в формирователь импульсов, содержащий накопительный конденсатор, транзистор, база которого соединена с анодом зарядного диода, а через резистор с одной обкладкой накопительного конденсатора и с шиной источника питания, которая через обмотку импульсного трансформатора соединена с коллектарам транзистора, введены дополнителыно диод, конденсатор и 10 обмотка имдульсного трансформатора, начало которой соединено с анодом зарядного диода, а другой конец через дополнительный конденсатор соединен с эммитером транзистора и с катодом дополнительного диода, анод которого подключен к катоду зарядного диода и к другой обкладке накопительного конденсатора.,Принципиальная электрическая схемаформирователя импульсов представлена на: 2 О чвртеже.Формирователь импульсов управляетсяот,усилительного каскада на транзисторе 1, в цепи базы которого включен резистор 2, а в цепи коллектора - резистор 3. "5 Коллектор транзисгора 1 усилительногокаскада соединен также с анодам заурядного диода 4, катод которого подключен к обкладке накопительного конденсатора 5 и к аиоду дополнительного диода 6, Ка тод дополнительного диода 6 соединен с.3одной обкладкой дополнительного конденсатора 7 и с эмлттером транзистора 8. , Другая обкладка допюлнительного конденсатора 7 через дополнительную обмотку 9 импульсного трансформатора, имеющего также обмотки 10, 11, соединена с базой транзистора 8 и с анодом заурядного диода 4.Формирователь импульсов работает следующим образом.В исходном положении транзистор 1 открыт. Через зарясный диод 4 п 1 роисходит заряд,накопительного конденсатора 5, конденсатор 7 разряжен, транзистор 8 закрыт, поскольку его база имеет более высокий потенциал, чем эмиттер,При закрытии транзистора 1 праисходит запуск транзистора 8 через диомед 6, эмяттерно-базовый переход транзистор 8 и резистор 3. Одновременно протекает ток через эмиттЕрно-коллекторную цепь траязистора 8 и обмотку 10. Из.за наличия индукпивной связи между обмотками 9 и 10 импульсного трансформатора происходит заряд конденсатора 7. Если напряжениена конденсаторе 7 становится равным,напряжению,на накопительном конденсаторе 5, т 1 ранзистор 8 закрывается. Таким образом, формируется один импульс в пачке импульсов.В дальнейшем происхюдит разряд конденсатора 7 по цепи: обмотка 9, диод 4 в диод 6. Если,напряжение на конденсаторе 7 двестигает нулевого значения, то открывается пранз 1 истор 8. Процесс повторя.ется, а каждый последующий импульс в пачке имеет меньшую амплитуду. Частота генериравания,импульсов в пачке зависит от емкости конденсатора 7. Пачка импульсов на выходе обмотии 11 импульсного 6710164трансформатора заканчивается при полном разряде накоп 1 ительного конденсатора 5.Формирователь импульсов позволяетосущест 1 влять на выходе получение зату 5, хающей пачки импульсов, при этом уменьшается мощность пачки импульсов за счет форсировки первого, импульса по амплитуде. Формирование мощных быстро нарастающих импульсов в виде пачу позволяет применять импульсные трансформаторы с10 ми 1 нимальнььми габаритами. Формул а изобретенияФс 1 рмиров атель импульсов, содержащий накопительный конденсатор, транзистор, база которого соединена с анодом зарядного диода, а через резистор с однойобкладкой накопительного конденсатора ис щиной источника питания, которая черезобмютку импульоного трансформатора соедюнена с коллектором транзистора, отлич а ю щи й с я тем, что, с целью повышениянадеиности формирования, в него введены дополнительно диод, канденсатор и обмотка импульсного трансформатора, нача 5 ло которой соеданено с анодом зарядногодиода, а другой конец через дополнитель.ный конденсатор соединен с эмиттвромтранъистора и с катодом дополнительногодиода, аиод которого подключен к катоду30 заряднюго диода и к другой обкладке накопительното конденсатора.Источники информации,принятые во внимание прои экспертизе1. Талов В. В. и Яцук В. Г. О системе5 управления иввертором с широким импульсом. Электротех 1 ника М 3, 1975,с, 31 - 33,2, авторское свидетельство СССР40 М 374717, кл. Н 03 К 3335, 10.05.71.Составитель М. ЛеоноваТехред А. Камышннкова Корректор Л, Брахннна Редактор Е, Караулова Загорская твпопрафия Упрпалиграфиздата Мособлиополкома Заказ 14166 Изд. Мф 405 Тираж 1059 ПодписноеЦНИИПИ НГ 10 Поиск Государственного комитета СССРпо делам изобретений н открытий113085, Москва, Ж-ЗБ, Раущская наб., д, 4/б
