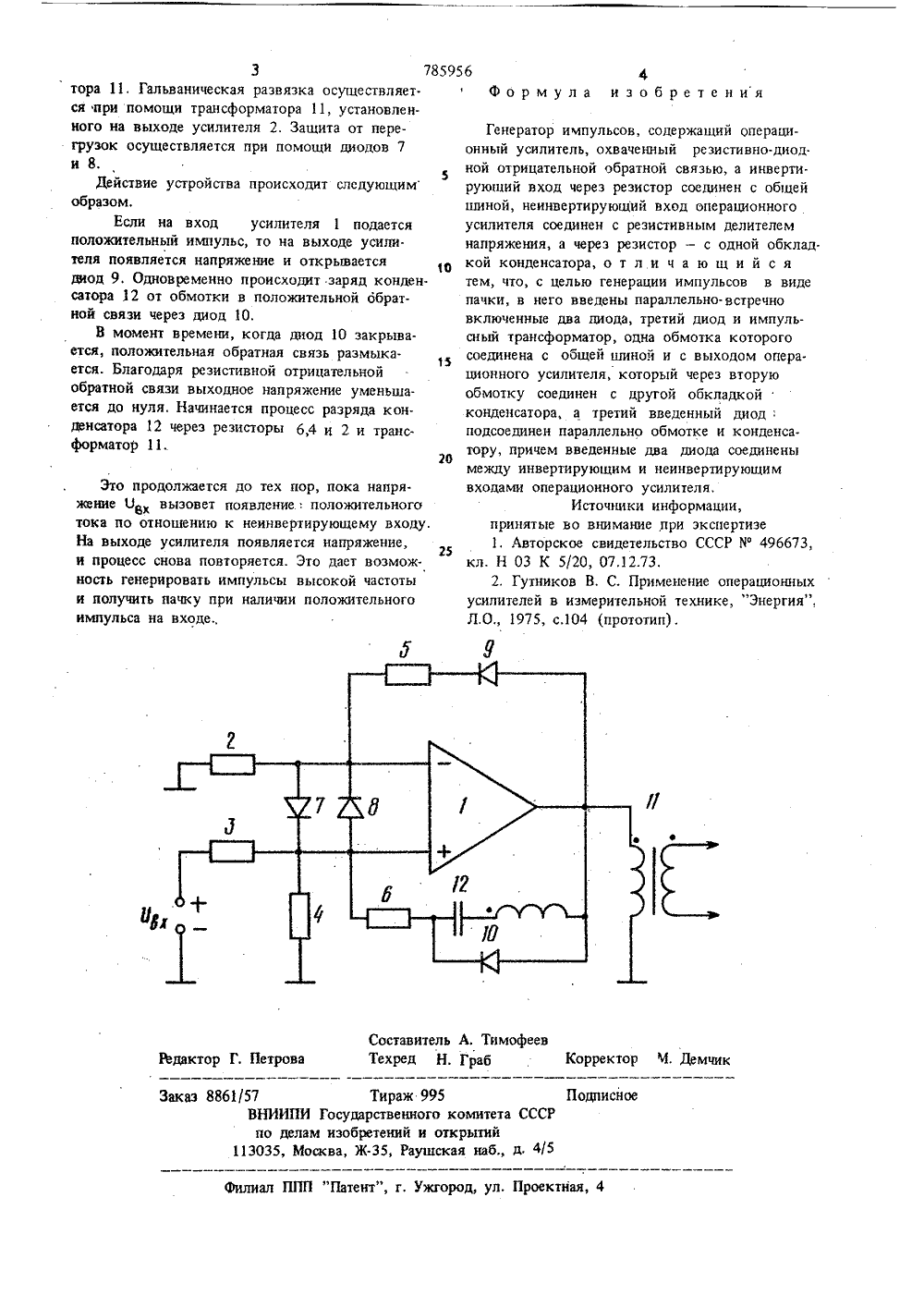

Генератор импульсов

ОП ИСАНИЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ785956 Союз СоветскихСоциалистическихреспублик.38 (088,8) аа делам нзвбретеннй и открытий(72) Авторы изобретения Я. П. Грейвулис и Л. С, Рыбицкий Рижский ордена Трудового Красного Знамени политехнический институт(54) ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к устройствам импульсной техники.Известен формирователь импульсов, который содержит детектор, амплитудный усилитель (операционный усилитель), делитель напряжения,5 конденсатор и разрядный ключ (11.Формирователь импульсов имеет повышенную помехоустойчивость, но выходная мощность уменьшается из.за наличия резистивного делителя напряжения, подключенного параллельно выходуИзвестен также генератор импульсов, содержа. щий операционный усилитель, имеющий дифференцирунщую положительную связь и отрицательную резистивную связь, диод и делитель напряжения на выходе. Устройство применяется 15 в качестве нуль-индикатора 21.Недостатком известного устройства является невозможность получения "пачки" импульсов.Целью изобретения является генерация импульсов в виде пачки. 20Дпя достижения указанной цели в генератор импульсов, содержащий операционный усилитель, охваченный резистивно-диодной отрицательной обратной связью, а инвертирующий вход через резистор соединен с общей шиной, неинвертиру. ющий вход операционного усилителя соединенс резистивым делителем напряжения, а через резистор - с одной обкладкой конденсатора, введены параллельно-встречно включенные два диода, третий диод и импульсный транс. форматор, одна обмотка которого соединена с общей шиной и с выходом операционного усилителя, который через вторую обмотку соединен с другой обкладкой конденсатора, а третий введенный диод подсоединен параллельно обмотке и конденсатору, причем введенные два диода соединены между инвертирующим и не" инвертирующим входами операционного усилителя.На чертеже изображен предлагаемый генератор.Генератор содержит операционный усилитель 1, резисторы 2 - 6, диоды 7 - 10, импульсный трансформатор 11, конденсатор 12.Резнстивную отрицательную обратную связь образуют резистор 5 и диод 9, а положитель ную обратную связь - резистор 6, конденса. тор 12, дйод 10 и одна из обмоток трансформа.85956 Составитель А, ТимофеевТехред Н. Граб Коррек Ч. Демчик трова 1 едакто 8861/57 Тираж 995ВНИИПИ Государственного комитетапо делам изобретений и открьпий113035, Москва, Ж, Раушская наб., д исное тент", г. Ужгород, ул. Проектная, 4 ал 3 7тора 11. Гальваническая развязка осуществляет.ся при помощи трансформатора 11, установленного на выходе усилителя 2, Защита от перегрузок осуществляется при помощи диодов 7и 8.Действие устройства происходит следующимобразом,Если на вход усилителя 1 подаетсяположительный импульс, то на выходе усилителя появляется напряжение и открываетсядиод 9, Одновременно происходит. заряд конденсатора 12 от обмотки в положительной ббратиой связи через диод 10,В момент времени, когда диод 10 закрьгвается, положительная обратная связь размыкается. Благодаря резистивной отрицательнойобратной связи выходное напряжение уменьшается до нуля. Начинается процесс разряда конденсатора 12 через резисторы 6,4 и 2 и трансформатор 11. Это продолжается до тех пор, пока напряжение О вызовет появление положительноготока по отношению к неинвертирующему входуНа выходе усилителя появляется напряжение,и процесс снова повторяется. Это дает возмож.ность генерировать импульсы высокой частотыи получить пачку при наличии положительногоимпульса на входе.,4Формула изобретения Генератор импульсов, содержащий операционный усилитель, охваченный резистивно-диод.ной отрицательной обратной связью, а инверти.рующий вход через резистор соединен с общейшиной, неинвертирующий вход операционногоусилителя соединен с резистивным делителемнапряжения, а через резистор - с одной обклад.кой конденсатора,о тли ч а ю щи й сятем, что, с целью генерации импульсов в видепачки, в него введены параллельно-встречновключенные два диода, третий диод и импульсный трансформатор, одна обмотка которогосоединена с общей шиноч и с выходом операционного усилителя, который через вторуюобмотку соединен с другой обкладкойконденсатора, а третий введенный диодподсоединен параллельно обмотке и конденсатору, причем введенные два диода соединенымежду инвертирующим и неинвертирующимвходами операционного усилителя.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 496673,кл. Н 03 К 5/20, 07,12.73.2. Гутников В. С, Применение операционныхусилителей в измерительной технике, "Энергия",Л,О 1975, с.104 (прототип),
