Номер патента: 812625

Опубликовано: 15.03.1981

Авторы: Горонович, Закорецкая, Морошкин, Пительгузов, Хлебников, Шапиро

МПК: B61C 5/02

Метки: локо-мотива, охлаждающего, тормоза, устройстваэлектродинамического, шахта

...торможения рассеивает. ся в окружающую среду н не используется для обогрева. я тем, что в выходящей ние стенке шахты выполненыющие полость шахты с мз. пнем, орки жалюзи могут быть в нымн. ахта снабжена поворотными рытия отверстий, сообщаю.шахты с машинным помещени812625 каэ 649/21 Тираж 551 Подписи П г, Ужтород, ул. Проектная, 4 пап 12 для подключения к вившпему источнику тока.Обогрев машишвго номещвния и под. держание в рабочем состоянии узлов и агре гатов тепловоза осуществляется с помощью дизеля, работающего в течение всего периода простоя. Во время стоянки локомотива жалю. ;зи 1 и 2 иа входе и соответственно на выходе закрываются, а люки 9 н 10 открываются и воздух через проем 7 забирается вентилятт ром 4 иэ машинного...

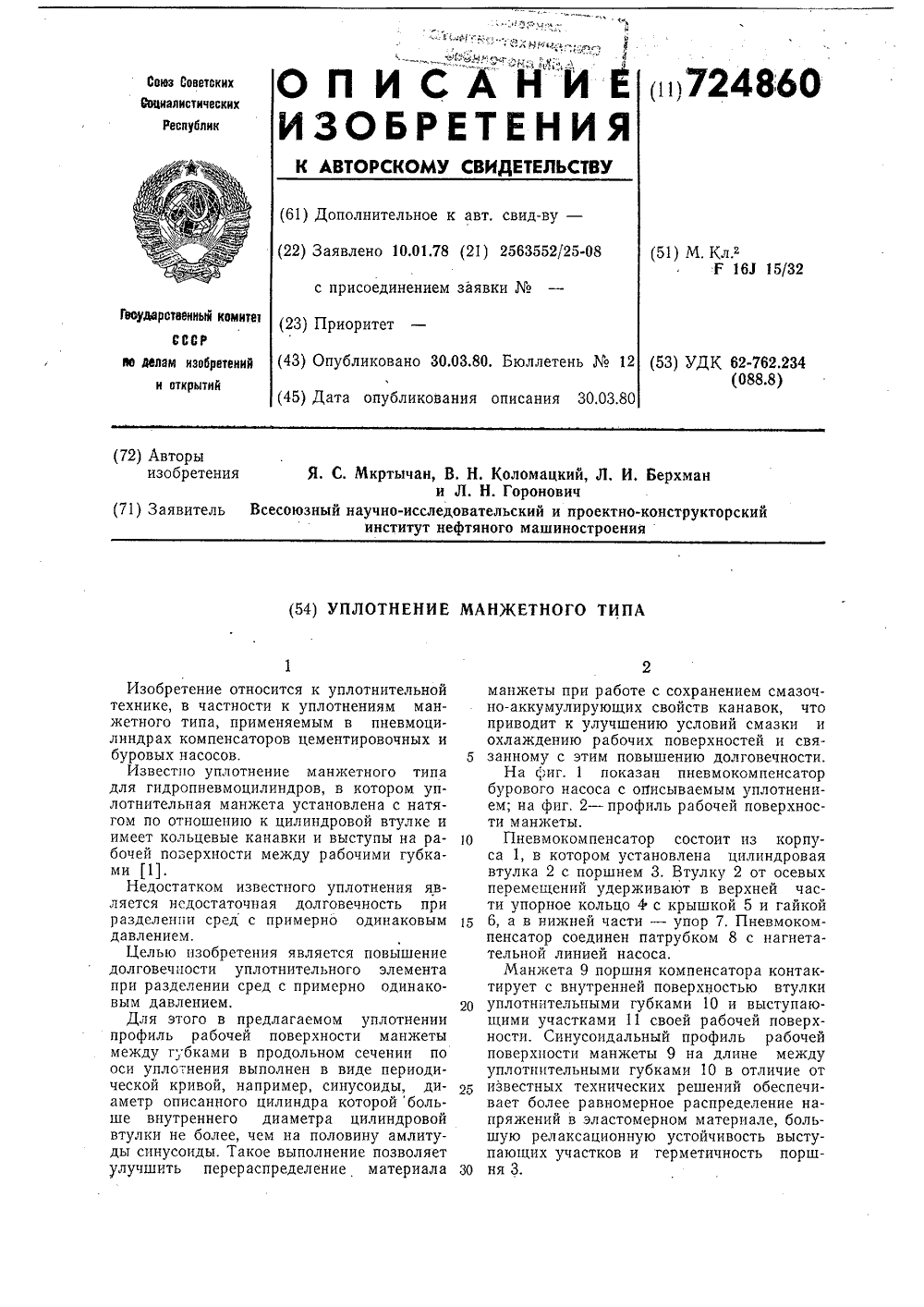

Номер патента: 724860

Опубликовано: 30.03.1980

Авторы: Берхман, Горонович, Коломацкий, Мкртычан

МПК: F16J 15/32

Метки: манжетного, типа, уплотнение

...пневмокомпенсатор бурового насоса с описываемым уплотнением; на фиг. 2 - профиль рабочей поверхности манжеты.Пневмокомпенсатор состоит из корпуса 1, в котором установлена цилиндровая втулка 2 с поршнем 3, Втулку 2 от осевых перемещений удерживают в верхней части упорное кольцо 4 с крышкой 5 и гайкой 6, а в нижней части - упор 7. Пневмокомпенсатор соединен патрубком 8 с нагнетательной линией насоса,Манжета 9 поршня компенсатора контактирует с внутренней поверхностью втулки уплотнительными губками 10 и выступающими участками 11 своей рабочей поверхности. Синусоидальный профиль рабочей поверхности манжеты 9 на длине между уплотнительными губками 10 в отличие от известных технических решений обеспечивает более равномерное распределение...

Номер патента: 669101

Опубликовано: 25.06.1979

Авторы: Герасимов, Горонович, Ильиных, Корнильцев, Разуваев

МПК: F16B 21/09

Метки: осевой, фиксации

...а другое - чашеобразное, обхватывает снаружи первое, удерживая его от выпадения 1.Это устройство обеспечиваетфиксацию деталей на валу, однжет обеспечить выбор монтажии может быть использовано в труных местах.Известно также устройство для осевой фиксации деталей на валу, содержащее дугообразные пластины и винты, при этом пластины размещены в кольцевой канавке вала, а винты ввинчены в резьбовые отверстия пластины 2.Это устройство является наиболее близким к изобретению по техническому существу и достигаемому результату. зображен вал с установленодшипниками; на фиг. 2669101 Формула изобретения Фиг.Р Составитель И. Проконичев Редактор Л, Народная Техред О. Луговая Корректор В, Бутяга Заказ 3632/26 Тираж 1138 Подписное ЦН И И П И...

Номер патента: 336195

Опубликовано: 01.01.1972

Авторы: Горонович, Добровольский, Куделин, Яницкий

МПК: B61H 7/02

Метки: башмака, колодки, подвеска, тормозной

...Опубликовано 217.1972. Б Изобретение относится к области желездорожного транспорта.Известны подвески баш маколодок, включающие влкуушину башмака, соединеннь бретения - улучшение ко колодки с бандажом колес тем, что в предлагаемой п между проушиной и вилко ругие элементы.лементы могут быть выпол ск): пружин, а проушина башмаку расположена под ону профиля катания б казана описываемая подпроцессе торможения усилие от тормознык тяг передается на вилку подвески 1 и через валик 2, размещенный в проушине 3 башмака 4 с колодкой б, на бандажи колеса 7,При прокождении колеса 7 по кривым участкам пути и при поперечны): перемещснияч вслслствне разоега колеснык пар вилка подвески 1 воздействует на пружины 5, которые лсформируются и обеспечивают...

Номер патента: 334614

Опубликовано: 01.01.1972

Авторы: Ахт, Горонович

МПК: H01R 39/30

Метки: 334614

...которых выполнены круговые капиллярные канавки 2, корпуса 3, с которым через упругие элементы 4 посредством токопроводящих штырей 5 связаны токопроводящие кольца статора б. На рабочей поверхности колец статора б также выполнены капиллярные круговые канавки 7. При этом ширина канавок оавна ширине промежутков между ними,Электрическая связь между токопроводягцимц кольцами ротора 1 и статора б осуществляется через ртуть, заполняющую капиллярцые канавки 2 и 7 и удерживающуюся в цих благодаря амальгамированию поверя. остей 5 ацавок и поверхностному натяжению ртути.При биении колец ротора 1 вследствие недостаточной точности подшипников, неточности изготовления вала ротора или токопроводящих колец не возникают значительные силы О взаимодействия...

Номер патента: 304505

Опубликовано: 01.01.1971

Авторы: Ахт, Горонович

МПК: G01R 1/02, G01R 13/38

Метки: гатсйтио-усхкнчеснав—г, мвлнотякл

...исследуемый процесс и нулевую линию благодаря тому что его неподвижная часть, расположенная в зоне освещения осветителем, снабжена зеркальцем, установленным таким образом, что отраженный им луч пересекается на поверхности светочувствительного материала с лучом, отраженным от подвижного зеркальца при отсутствии сигнала.На чертеже представлен разрез описываемого гальванометра,В обойме 1 подвижной части гальванометра, помещенной в корпус 2, закреплено неподвижное зеркальце 3, расположенное рядом с подвижным зеркальцем 4, закрепленным на растяжке б измерительной рамки 0, и ориентированное таким образом, чтобы отраженные им и подвижным зеркальцем 4 лучи пересекались при отсутствии сигнала поверхности экрана или светочувствитель...

Номер патента: 296664

Опубликовано: 01.01.1971

Авторы: Ахт, Горонович, Куринный, Луганский

МПК: B60B 17/02

Метки: автомобилейпо, перемещения, рельсам

...из двух шарнирно соединенных частей профильных колец с бандажом осуществлена с помощью пазового соединения и конических разжимов, что усложняет конструкцию устройства.Целью изобретения является упрощение конструкции.Это достигается тем, что профильные кольца выполнены с полками, охватывающими беговую часть шины, и соединены с бандажом, имеющим внутренний кольцевой выступ, расположенный тиеяду кольцами.На чертеже изображено предлагаемое устройство.Устройство состоит из профильных колец 1 и 2, выполненных с,полками 8, охватывающими беговую часть шины 4, и соединенных с бандажом 5, имеющим внутренчий кольцевой выступ б, расположенный между кольцами, а между ними и кольцевым выступом 5 установлены прокладки 7. Связь между профильными...

Номер патента: 264847

Опубликовано: 01.01.1970

Авторы: Горонович, Никитин

МПК: F16F 7/12

Метки: вйброизолятор

...воспринимающие высокочастотные колебания резинометаллические элементы, размещенные между конусообразными поверхностями верхней и нижней опор. Однако они недолговечны вследствие изменения упругих характеристик резинометаллических элементов под воздействием больших статически.; нагрузок и колебаний низкой частоты.Предлагаемый виброизолятор отличается тем, что между опорами установлен упругий элемент, воспринимающий низкочастотные колебания, Это снижает нагрузки, действующие на резипометаллические элементы, и обеспечивает восприятие низкочастотных колебаний при относительно бесшумной работе,Кроме того, в качестве упругого элемента, воспринимающего низкочастотные, колебания, может быгь использована спиральная пружина,Для уменьшения шума...

Номер патента: 54685

Опубликовано: 01.01.1939

Автор: Горонович

МПК: G01N 3/42

Метки: пластинок, пленок, твердости, тонких

...помощи иголок, разрушающих испытуемые образцы под давлением, с одновременной регистрацией момента разрушения при помощи электрической сигнализации.Согласно настоящему изобретению, для ускорения процесса испытаний предлагают упомянутую иглу поместить в кольцевую рамку, связанную с динамометром, так что во время испытаний указанная рамка охватывает столик с расположенным на нем образцом. На чертеже изображен общий вид предлагаемого устройства,Предлагаемое устройство состоит из кольцевой рамки 1, снабженной иглой 2, нагружаемой посредством динамометра 3 постепенно возрастающей нагрузкой, Испытуемая тонкая пластинка (лист, пленка и т, п.) помещается на металлическое осно. вание, соединенное электрическим путем с иглой рамки, Рамка...

Номер патента: 49932

Опубликовано: 31.08.1936

Автор: Горонович

МПК: B24D 3/00, C09K 3/14

Метки: абразивных, порошков

...опубликован1 августа 1936 года редмет изобсоб обработки абличающийси темения смачиваемопорошок подверри 400 - 700,те разивных порош что, сцелью сти водой абра гают прокаливаков, от повыш зивный нию и и меч ньи Тр 1,фф 5313 - ОО Предлагаемый способ дополнительной обработки абразивных порошков имеет целью повышение их технологических свойств.Как известно, абразивные порошки или так называемые Минутники" состоят из тонкого корундового порошка (изготовляемого в СССР из естественного корунда, месторождения Семиз-Бугу" ) и служат материалом для тонкой шлифовки оптического стекла, металлов и пр.Одним из основных требований, которым должны удовлетворять означенные шлифовальные порошки, является быстрая и хорошая смачиваемость их водою,...
