Грохот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

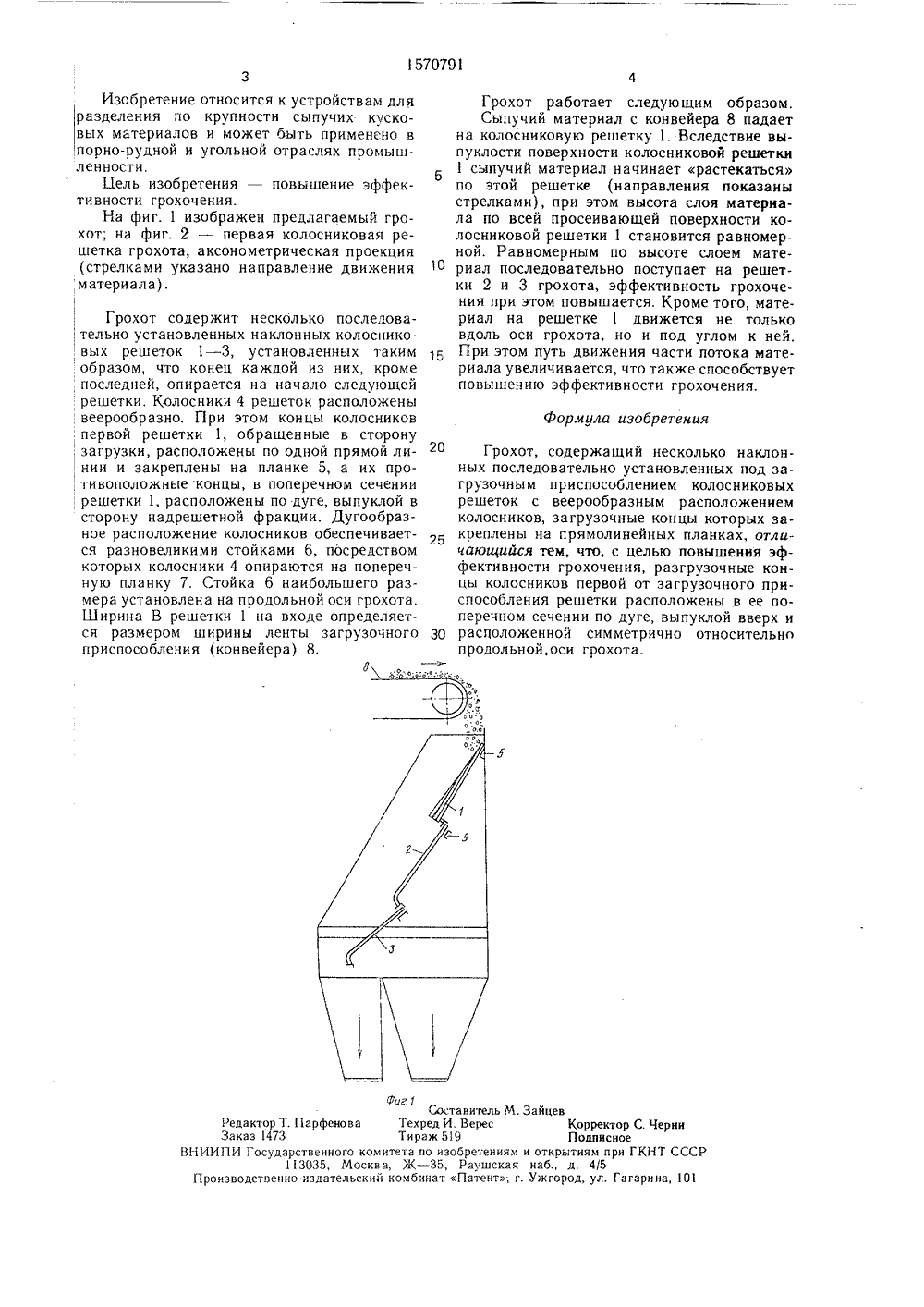

)5 В 07 В 1/00 ПИСАНИЕ ИЗОБРЕТЕ эффективности грохочения. Грохот содержит загрузочное приспособление и несколько последовательно расположенных под ним наклонных колосниковых решеток. Колосники (К) решеток установлены веерообразно. Загрузочные концы К 4 закреплены на прямолинейных пластинах 5. Разгрузочные концы К 4 первой от загрузочного приспособления решетки в ее поперечном сечении расположены по дуге, выпуклой вверх и расположенной сим метрично относительно продольной оси грохота. Дугообразное расположение К 4 обеспечивается разновеликими стойками 6, посредством которых К 4 опираются на поперечную планку 7. Вследствие выпуклости первой решетки подаваемый на грохот материал распределяется на ширине решеток равномерным слоем. При этом часть материала движется под углом к продольной оси грохота, увеличивая путь прохождения по его решеткам. 2 ил.г / ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И. ОТКРЫТИЯМПРИ ГКНТ СССР ОРСКОМУ СВИДЕТЕЛЬСТ(71) Уральский филиал Всесоюзного теплотехнического научно-исследовательского института им. ф. Э. Дзержинского(57) Изобретение относится к разделению по крупности сыпучих кусковых материалов и м. б. применено в горно-рудной и угольной отраслях про-сти. Цель - повышение1570791 10 формула изобретения Составитель М. 3ред И. Вересаж 519о изобретениям и- 35, Раушскаянат Патент; г,аицевКорректор С. ЧерниГ 1 однисноеоткрытиям при ГКНТ СССРнаб., д. 4/5Ужгород, ул. Гагарина, 101 рфенов Т Т Редактор Т. ПаЗаказ 1473ИПИ Государств1130 енного комитета 35, Москва, Ж дательский комб роизводственно-и Изобретение относится к устройствам для разделения по крупности сыпучих кусковых материалов и может быть применено в порно-рудной и угольной отраслях промышленности,Цель изобретения - повышение эффективности грохочения.На фиг. 1 изображен предлагаемый грохот; на фиг. 2 - первая колосниковая решетка грохота, аксонометрическая проекция (стрелками указано направление движения материала). Грохот содержит несколько последовательно установленных наклонных колоснико вых решеток 1 - 3, установленных таким 15 образом, что конец каждой из них, кроме , последней, опирается на начало следу 1 ощей решетки. Колосники 4 решеток расположены веерообр азно. П ри этом кон цы колосников , первой решетки 1, обращенные в сторонузагрузки, расположены по Одной прямой ли нии и закреплены на планке 5, а их про; тивоположныеконцы, в поперечном сечении решетки 1, расположены по дуге, выпуклой в сторону надрешетной фракции. Дугообразное расположение колосников обеспечивается разновеликими стойками 6, посредством которых колосники 4 опираются на поперечную планку 7. Стойка 6 наибольшего размера установлена на продольной оси грохота. Ширина В решетки 1 на входе определяется размером ширины ленты загрузочного З 0 приспособления (конвейера) 8,Грохот работает следующим образом.Сыпучий материал с конвейера 8 падает на колосниковую решетку 1. Вследствие выпуклости поверхности колосниковой решетки 1 сыпучий материал начинает растекаться по этой решетке (направления показаны стрелками), при этом высота слоя материала по всей просеивающей поверхности колосниковой решетки 1 становится равномерной. Равномерным по высоте слоем материал последовательно поступает на решетки 2 и 3 грохота, эффективность грохочения при этом повышается, Кроме того, материал на решеткедвижется не только вдоль оси грохота, но и под углом к ней. При этом путь движения части потока материала увеличивается, что также способствует повышению эффективности грохочения. Грохот, содержащий несколько наклонных последовательно установленных под загрузочным приспособлением колосниковых решеток с веерообразным расположением колосников, загрузочные концы которых закреплены на прямолинейных планках, отличающийся тем, что, с целью повышения эффективности грохочения, разгрузочные концы колосников первой от загрузочного приспособления решетки расположены в ее поперечном сечении по дуге, выпуклой вверх и расположенной симметрично относительно продольной,оси грохота.
СмотретьЗаявка
4409127, 08.02.1988
УРАЛЬСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО ТЕПЛОТЕХНИЧЕСКОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ИМ. Ф. Э. ДЗЕРЖИНСКОГО
ГОЛОВКОВ ЮРИЙ ПЕТРОВИЧ, ЛЕОНТЬЕВ ВАЛЕРИЙ ПЕТРОВИЧ, БАРСУКОВ ЛЕОНИД ГЛЕБОВИЧ
МПК / Метки
МПК: B07B 1/00
Метки: грохот
Опубликовано: 15.06.1990
Код ссылки
<a href="https://patents.su/2-1570791-grokhot.html" target="_blank" rel="follow" title="База патентов СССР">Грохот</a>
