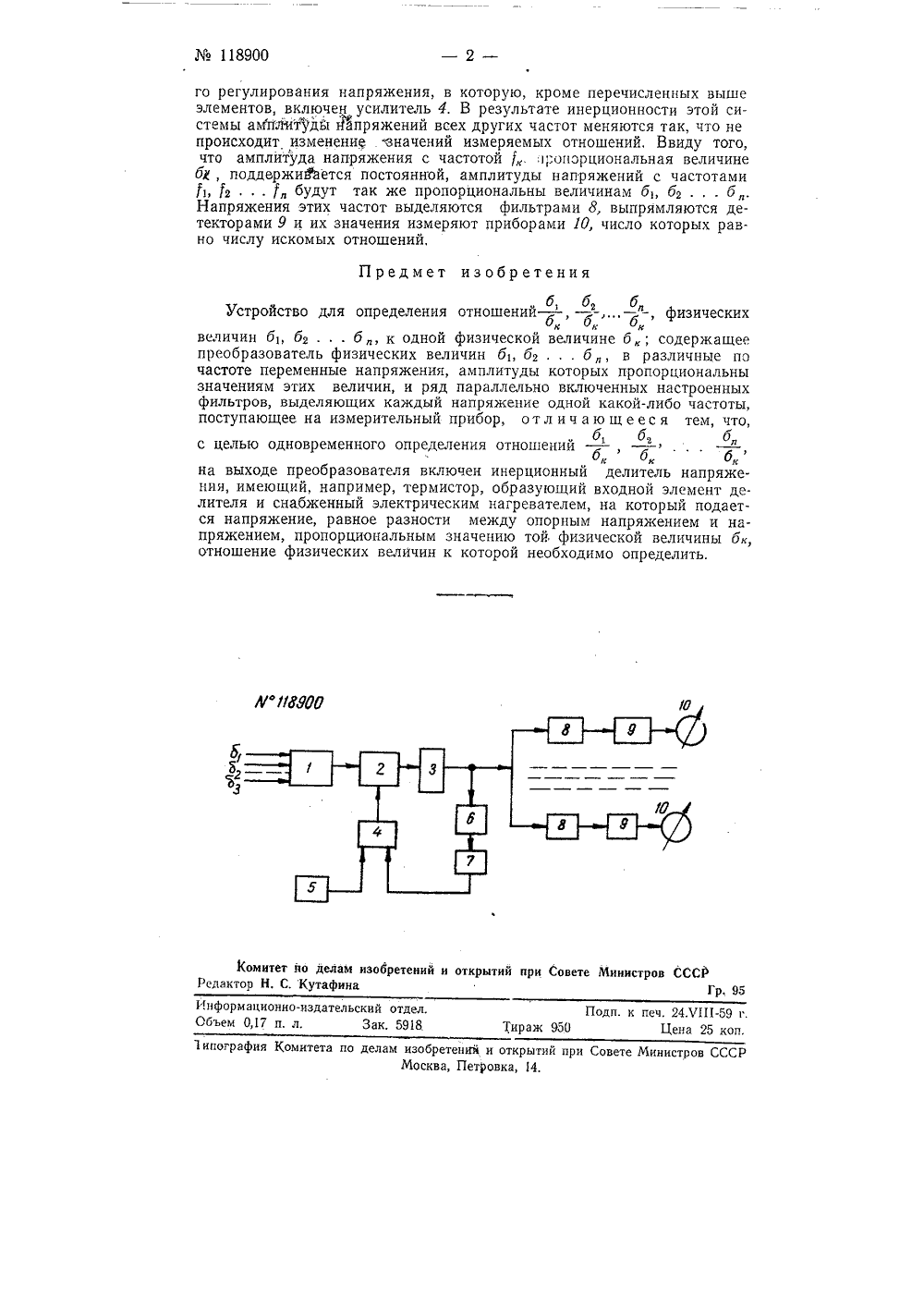

Устройство для определения отношений d1dк, d2dк, . dпdк физических величин d1, d2, . dп к одной физической величине dк

Номер патента: 705355

Опубликовано: 25.12.1979

Авторы: Бачериков, Кархов, Колпащиков, Смотряев

МПК: G01R 19/10

Метки: амплитуд, импульсов, отношения, электрических

...фронтом первого импульса порогового напряжения измеряют текущее значение второго иэ сравниваемыХ 31 импульсов, по величине измеренногозначения второго импульса судят оботношении амплитуд импульсов.Иа чертеже представлены диаграммы.импульсов и последовательность действий над ними,Имеются два импульса А и В, поступающие от каких-либо двух датчиков,Импульсы подобны по Форме, т,е.В(1) =К А, где К не зависит от времени , причем амплитуды импульсовизменяются в диапазоне несколькихпорядков, а отношение их амплитуд впределах одного-двух порядковТакаяситуация имеет место при многих измерениях, в частности, при измерениицветной температуры объектов. Пустьпри одном из измерений амплитуды импульсов равны соответственно А иВ, а их отношение К...

Номер патента: 115581

Опубликовано: 01.01.1958

Авторы: Михеев, Стеткевич

МПК: G01R 19/10

Метки: амплитуд, двух, напряжений, отношения, переменных, электрических

...Два неизвестных напряжения У и (7, отношение амплитуд которых необходимо получить на индикаторе (нагрузка х.,) подают на два соответствующих входа прибора. Напряжение С/, через вентиль Д, первого канала и зарядное сопротивле115581ние г заряжает конденсатор С,. Напряжение (Л аналогично описанному зарякает конденсатор С, второго канала. При этом ввиду действия вентилей Д и Дь а также включения С и l в противофазе емкости С, и С заряжаются поочередно до постоянного потенциала, пропорционального напряжениям, поданным на вход детектора отношений амплитуд. При этом сумма напряжений Г, и 6, на обоих конденсаторах не может превысить некоторой определенной величины, вне зависимости от абсолютной величины напряжений, поданных па вход...

Номер патента: 705356

Опубликовано: 25.12.1979

Автор: Стефанович

МПК: G01R 19/10

Метки: амплитуд, двух, напряжений, отношения, переменных

...к первым входам логических элементов И, выходы которых 25через первый и второй дополнительныедетекторы соединены с измерительнымприбором, первый выход, блока управления подключен к управЛяющему входукожутатора, второй и третий выходы 30блока управления - к вторым входамлогических элементов И соответственно, четвертый выход - к второму входу логического преобразователя напряжение-время . 35На Фи г, 1 приз еде на Функцион аль на ясхема ус тройс тв а; на Фиг. 2 - диаграммы, поясняющие работу устройства.Устройство содержит коммутатор 1,широкополосный усилитель 2, амплитудный детектор 3, логарифмический преобразователь 1 напряжение-время 4,логические элементы И 5, И б, детекторы 7, 8, измерительный прибор 9,бЛок...

Номер патента: 1056059

Опубликовано: 23.11.1983

Авторы: Аристов, Кудрявцев

МПК: G01R 17/10

Метки: параметров, преобразования, сигнал, усиления, физических, электрический

...соединен со входом усилителя, источник питания, сумматор и выпрямитель, усилитель и сумматор выполнены на дифференциальных усилителях переменного тока, а индуктивный преобразователь - в виде моста, вход которого соединен с вы-" ходом источника питания, выход усилителя соединен с одним из входов сумматора, другой вход которого соединен с выходом источника пита-40 ния, выход сумматора соединен со Входом выпрямителя. На чертеже представлена функциональная схема устройства,с индуктивным преобразователем,Устройство содержит индуктивныйпреобразователь, образующий совместно с сопротивлениями мост 1, к входной диагонали которого подключен 5 Оисточйик питания, генератор 2 (переменного напряжения)(в простейшемслучае сеть переменного тока 50 Гц),а...

Номер патента: 1532952

Опубликовано: 30.12.1989

Авторы: Карнышев, Кокташев, Масалов, Татаринов, Хлусов

МПК: G06G 7/16

Метки: амплитуд, двух, косинуса, отношения, разными, сигналов, частотами

...и второй,амплитудные детекторы 5 и 6, блоквычитания 7, вход сигнала-делимого 8вход сигнала-делителя 9, выход 10, 25Устройство работает следующим образом.Сигнал-делимое поступает на вход8, сигнал-делитель поступает на вход9 Эти сигналы суммируются в сумматоре 1, а затем ограничиваются в симметричном двустороннем усилителеограничителе 2. Ограниченный суммарный сигнал поступает на первый и второй полосовые фильтры 3 и 4 где вы 35деляются составляющие с частотами,соответствующими частотам сигналаделимого и сигнала-делителя. С помощью первого и второго амплитудныхдетекторов 5 и 6 выделяются амплиту 40ды соответствующих выходных сигналовпервого и второго полосовых фильтров3 и 4, С помощью блока 7 вычитаниявыделяется разность амплитуд...
