G11B — Накопление информации, основанное на относительном перемещении носителя записи и преобразователя

Номер патента: 1621077

Опубликовано: 15.01.1991

Авторы: Дидык, Егоров, Калюжный, Сальников

МПК: G11B 5/455

Метки: воспроизводящей, головки, зазора, записи, магнитной, положения, рабочего, сигнала

...магнитной головки в процессе воспроизведения, а в течение второго интервала временис Фазовым сдвигом, равным 180 . При ,этом перед записью синусоидального :сигнала в течение первого и третьего интервалов времени производят его амплитудную модуляцию дополнительным синусоидальньм сигналом, имеющим меньшую частоту, в противофазе для разных дорожек записи.Измерительная магнитная лента (фиг.1) выполнена в виде магнитной ленты 1, имеющей дорожки 2 и 3 записи с периодически распсложенными на них 25 фрагментами записи, полученными в результате записи групповых сигналов, Каждый Фрагмент записи содержит расположенныепоследовательно первый 4, второй 5 и третий 6 участки записи, полученные в результате записи на дорожках 2 и 3 записи...

Номер патента: 1621078

Опубликовано: 15.01.1991

Авторы: Безсонов, Ивашкин, Улыбин

МПК: G11B 15/10

Метки: кассетного, лентопротяжный, магнитофона, механизм

...диска 29 профиль 38 кулачка 36поджимает плечо 76 тормозного рычага4074, фиксирующий зубец плеча 75 которого освобождает зубчатое колесо 11приемного подкассетнцка 10. бечо 76при этом перемещает нлечс 63 исполнительного рычага 62 который воэдейстФ45вуя на плечо 71 тормозного рычага 69,отводит фиксирующий зубец рычага 69от зубчатого колеса 9 узла подающегоподкассетника 8. В это время общим усилием пружин50 78, 65 и 72, передаваемьк на профиль 38 кулачка 36 тормозным рычагом 74 и исполнительным рычагом 62, управляющий диск 29 поворачивается в положение, при котором против зубчатого колеса 7 оказывается вырез 32, а его .упор 35 поджимается к выступу 58 спускового рычага 56. Через заданный промежуток времени (например, через 100 мс)...

Номер патента: 1621079

Опубликовано: 15.01.1991

Авторы: Пиянзин, Шкляев

МПК: G11B 15/28

Метки: лентопротяжный, механизм, реверсивный

...положения, регламентированного для,этого режима раооты концевыми выключателями. При этом рычаг 8 под действием пружины 9 повернется на оси 6так, что роликовый элемент 11 рычага8 окажется на наименьшем радиусе профиля кулачка 12, а прижимной ролик 1 Орычага 8 прижмет магнитную ленту 2 кведущему валу 4. В это же время наоси 6 происходит поворот рычага 7 иего роликовый элемент 11 входит в соприкосновение с таким радиусом профиля кулачка 13, при котором прижимнойролик 10 рычага 7 и прижимной ролик18 рычага 17 размыкаются по отношению к ведущему валу 5 в промежуточноеположение, исключающее контакт магнитной ленты 2 с ведущим валом 5, После этого происходит включение ведущего вала 4 и магнитная лента 2 транспортируется в направлении,...

Номер патента: 1621080

Опубликовано: 15.01.1991

Авторы: Белюсов, Василишин

МПК: G11B 17/32

Метки: блокировки, видеопроигрывателя

...и размером самой головки (ф 25 мм). Размеры паза при этом 95-30 мм, непосредственно в зоне под пазом находятся печатные платы блока питания и блока автоматики, а также высоковольтные провода (1,5- 10 кВ), идущие к оптическому блоку. Уменьшение величины паза до 2 мм невозможно из-за конструктивных ограни 10 чений. Расстояние от видеодиска до микрообъектива головки воспроизведения 1 мм в рабочем положении, минимальный диаметр микрообъектива 18 мм. Возможность поражения электрическим током в прототипе обусловлена тем, что при открытой крышке при отсутствии видеодиска или при его установке (замене) электрическая сеть (питание .лазера) не отключается. Крышка 9 20 коммутирует лйшь питание электродвигателей, цепей автоматики и исполнительных...

Номер патента: 1621081

Опубликовано: 15.01.1991

Авторы: Баталов, Смирнов

МПК: G11B 20/00

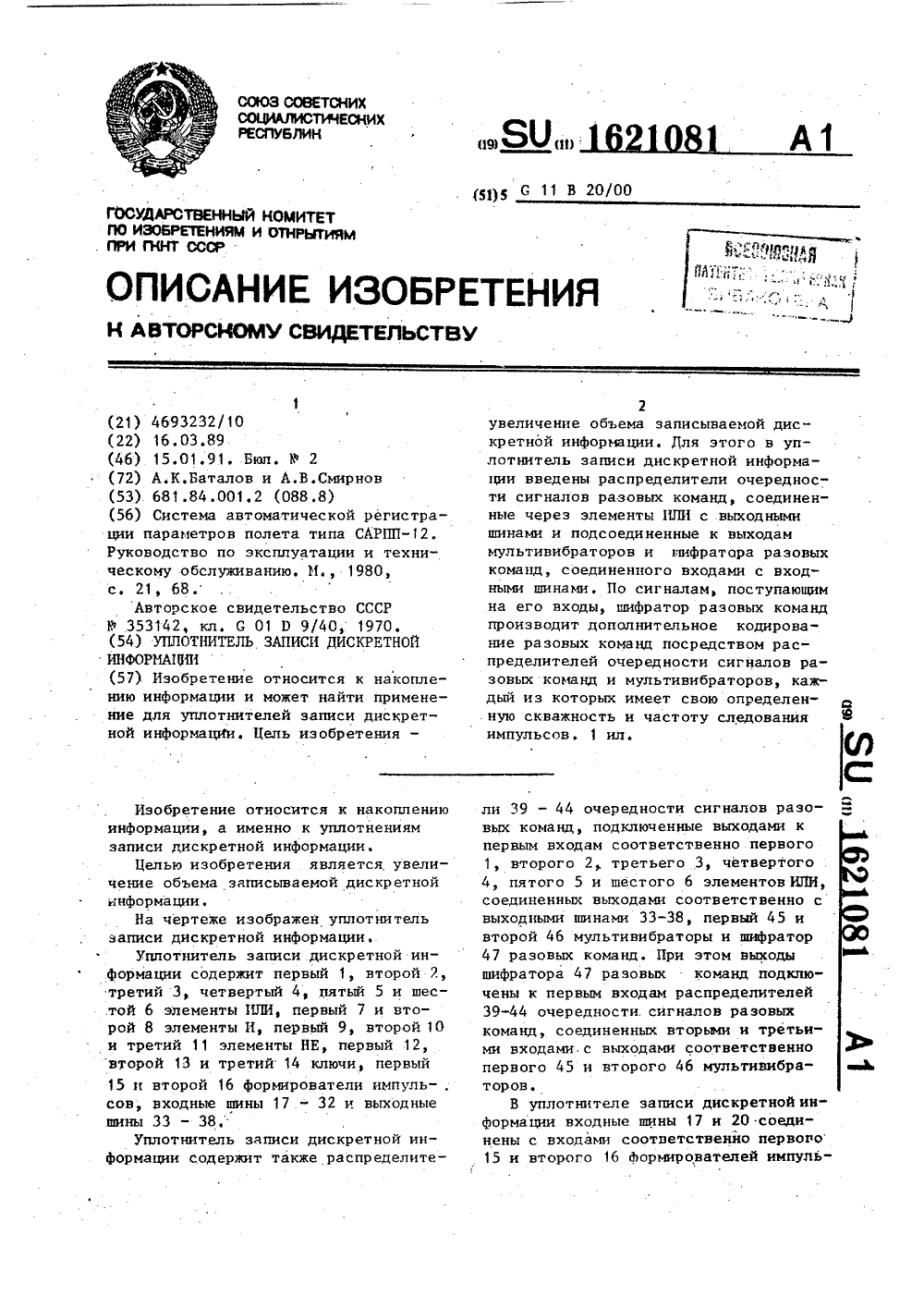

Метки: дискретной, записи, информации, уплотнитель

...к входам второго элемента И 8, соединенного выходом е вторым входом четвертого элемента ИЛИ 4, третий вход которого35 подсоединен к выходу нервого элемента И 7;.Выход третьего элемента НЕ 11 соединен с четвертым входом пятого элемента ИЛИ 5, а выход второго ключа 13 - с третьим входом шестого элемента ИЛИ 6, подсоединенного четвертым входом к выходу третьего ключа 14.Уплотнитель записи дискретной информации работает следующим образом.На входные шины 17-32 поступают сигналы контроля работы летательного аппарата, а сигналы, подаваемые на выходные шины 33-38, поступают в соответствующие каналы записи. Сигнал,50 поступающий по входной шине 17,преобразуется в первом Формирователе 15. импульсов в импульсы заданной длительности, проходящие...

Номер патента: 1621082

Опубликовано: 15.01.1991

Автор: Мороз

МПК: G11B 27/34

Метки: воспроизведения, дисперсии, записи, магнитной, носителя, результата

...измерений.Устройство определения дисперсии результата воспроизведения с носителя магнитной записи (фиг. 3) содержит два пороговых элемента 1 и 2, усилитель 3 воспроизведения, воспроизводящую магнитную головку 4, два измерителя 5 и 6 временных интервалов, три . делителя 7-9 напряжений, два умножителя 10 и 11 напряжений, элемент ИЛИ 2, Формирователь 13 импульсов и четыре блока 14-17 памяти. При этом 1вход первого 1 и вход второго 2 пороговых элементов соединены с выходам усилителя 3. Вход последнего соединенс выходом головки 4 воспроизведения. Выход порогового элемента 1 и выход порогового элемента 2 соединены с первым и вторым входами элемента ИЛИ 12. ,Выхсд Формирователя 13 импульсов соединен с входом делителя 8 напряжений и с...

Номер патента: 1622903

Опубликовано: 23.01.1991

Автор: Кожуховский

МПК: G11B 15/18

Метки: ленты, магнитной, перемещения, реверсивного

...устанавливает на третьемвыходе - управляющих входах демультиплексора 14 и мультиплексора 15 сигнал "1"и в результате вход мультиплексора 14 под.ключается к первому двигателю 1, а двигатель 2 через мультиплексор 15 - кэквиваленту 13 нагрузки, катушка 5 стано.вится приемной, а катушка б подающейМикроЭВМ 11 код. соответствующий угловой скорости, подает на вход ЦАП 12, который преобразует его в аналоговоенапряжение. Усилитель 16 мощности усиливает сигнал и через демультиплексор 14 подает его на двигатель 1, работающий врежиме приемного узла.10 15 Код, соответствующий угловой скорости подающей катушки 2, микроЭВМ 11 записывает в регистр 17 (фиг. 2) эквивалента 13нагрузки, Когда в регистре 17 записан код "0", все ключи 18-21 открыты и...

Номер патента: 1622904

Опубликовано: 23.01.1991

Авторы: Данилочкин, Штайншнайдер

МПК: G11B 27/029

Метки: движения, магнитного, носителя, параметров, скорости

...дешифратором, самоблокирующийся по достижении определенного отсчета и сохраняющий это значение до прихода на его первый (установочный) вход импульса обнуления с выхода синхронизатора 5, который вырабатывает этот импульс при поступлении на его второй (счетный) вход первого импульса стабильной частоты с выхода блока 3 при наличии в этот момент импульсас формирователя 2 на первом входе синхронизатора, Таким образом, осуществляетсяпривязка по времени начала калиброванно 5 го импульса (фиг, 2 в к началу периода измеряемого сигнала (фиг. 2 а).Счетные импульсы (фиг. 2 г), поступающие на первый (счетный) вход счетчика 6,вырабатываются блоком 3 в моменты време 10 ни ЛТ=Т-Т 1 (фиг, 2), где Т - длительностькалиброванного импульса, а Т 1 -...

Номер патента: 1622905

Опубликовано: 23.01.1991

Авторы: Волунгявичюс, Лебедис, Моркус, Рагульскис

МПК: G11B 27/36

Метки: аппарата, возмущений, движущем, записи, исследования, источников, магнитной, механизме

...выходом частотного демодулятора 4 и входом анализатора 2 спектра.5 10 15 20 25 30 35 40 45 50 55 Исследование источников возмущений в движущем механизме аппарата магнитной записи посредством предлагаемого устройства осуществляется следующим образом,В процессе записи в частотном модуляторе 10 производят частотную модуляцию напряжения синусоидальной несущей, поступающего с генератора 12 синусоидального колебания, периодическим сигналом с генератора 5 эталонного сигнала, лежащим в диапазоне частот возмущений, создаваемых источниками возмущений в движущем механизме аппарата магнитной записи. При этом частота периодического сигнала не совпадает с частотами возмущений, определенными на основании предварительных исследований,...

Номер патента: 1624517

Опубликовано: 30.01.1991

Авторы: Поликарпов, Чаплыгин

МПК: G11B 5/00

Метки: воспроизведения, записи, магнитной, носителя

...разности фаз, который далее поступает на первый вход второго опорного генератора 11, тем самым осуществляя подстройку его частоты. Для управления скоростью вращения ведущего вала в режиме "Поиск" и для его остановки в режиме "Пауза" на первый и второй входы блока 19 регулирования скорости ведущего вала поступают управляющие сигналы, соответ 1624517ственно первого и второго выходов блока 20 интегратора 27 достигает входного уровня управления, лишь через некоторое время, обусловленНапряжение, пропорциональное разно- ное постоянной интегрирования. Это насти фазы сигнала первого опорного генера- пряжение, в свою очередь, появляется на тора 5(см. чертеж) и фазы сигнала строчных 5 выходе второго сумматора 28 и отпирает синхроимпульсов, с...

Номер патента: 1624518

Опубликовано: 30.01.1991

Авторы: Дубовкина, Князев, Ординарцева, Тихонов

МПК: G11B 5/84

Метки: дисков, износостойкости, испытания, магнитных

...10. Дисковый притир 11 через направляющие колонки 12 и центральный стержень 13 с пружиной 14 соединен с поворотной плитой 4, которая опирается на стойки 15, закрепленные сверху гайками 16, На плите 4 располагается привод 17 кулачкового прижима 18. Рукоятка 19 служит для отвода в сторону поворотной плиты 4 с дисковым притиром 11 для установки магнитного диска 10 на ступицу 2.Устройство работает следующим образом.Дисковый притир 11 вместе с поворотной плитой 4 отводятся за рукоятку 19 в сторону, а на ступице 2 устанавливается магнитный диск 10, С помощью воздухораспределителя 8 отключается пневмоцилиндр 7, и пружина 6, разжимаясь, перемещает распорный шток 5, который, действуя на мембраны 9, зажимает и центрирует магнитный диск 10....

Номер патента: 1624519

Опубликовано: 30.01.1991

Авторы: Олефиренко, Сластенкин

МПК: G11B 27/10

Метки: записи, магнитной, носителя, размагниченного, состояния

...воспроизводимых импульсов от амплитуды тока записи (характеристика намагничивания). Полностью размагниченному соствянию соответствуют одинаковые характеристики намагничивания. 2 ил. ной головки 6 воспроизведения, усилителя 7 воспроизведения и осциллографа 8 для наблюдения формы воспроизводимого сигнала и измерения его амплитуды. При этом генератор 3 соединен с головкой 2 записи, выход которой соединен с резистором 4 измерителя 5 амплитуды, головка 2 воздействует на магнитную ленту 1, проходящую мимо головки 6 воспроизведения, выход которой через усилитель 7 соединен с ОСциллографом 8 или измерителем выходного сигнала,записывают разнополярльности однополярных им а. б) и определяют плитуд воспроизводимых плитуды тока записи для стей...

Номер патента: 1627549

Опубликовано: 15.02.1991

Авторы: Алексеенко, Герасимов, Заболотный, Тавлин, Тавлина

МПК: C09D 5/23, G11B 5/84

Метки: записи, магнитной, носителя, рабочего, слоя

...слоем суспензии подают на каландры, где под давлением каландровых валов производят уплотнение слоя. После каландрирования носитель магнитной записи поступает в зону досушки, где при 110-140 С происходит отверждение и окончательное высуиивание (досушивание) нанесенного слоя.В табл.1 приведены показатели параметров осуществления способа,В табл.2 представлены данные по физико-механическим и электроакустическим свойствам. 15 Формула изобретения Способ получения рабочего слояносителя магнитной записи путем20 Таблица 1 Ф Способ по примерам Параметры 1е99,0 60 75 90 75 60 90 90 60 125 140 125 110 125 140 110 125 110 1 12 2599 88 75 1 12 2599 88 75 1 1299 88 и- ДоцецилбензолсульфокислотаВодаТемпература высушивая,оСТемпература...

Номер патента: 1628078

Опубликовано: 15.02.1991

Авторы: Зайцев, Кульпанович, Ярмолович

МПК: G11B 5/02

Метки: записи, магнитной, строчной

...сигнал в виде двухчдстсных сегментов в перекрытии строчек эдписии выбирди частоту одного из сегментов в серединполосы пропускдния, ачастоту другого - на границе полосыпропугкания, измеряют при воспроизведении отклонение уровней этих сигналов от нормированного значения иосуществляют компенсацию искаженийдля каждой магнитной головки, например при частотно-модулированнси записи. При изменении алгоритма частотно-модулированного преобр.зованияна алгоритм преобразования сигналовпрямой записи изменяют псрядок чередования частот сегментов. При воспроизведении порядок чередованиячастот сегментов определяет сигнал признака воспроизведения, соответствующий выбранному способу пре-,образования сигналов в ток записи.На чертеже и эказаны: а "...

Номер патента: 1628079

Опубликовано: 15.02.1991

Авторы: Заика, Шкадов

МПК: G11B 21/02, G11B 5/55

Метки: головки, магнитной, установки

...магнитной головки самоцецтрируется и занимает однозначное55относительно корпуса 3 положение 4,проходящее через центр тела 6 качения и центр внутренней поверхностиупорного кольца 9. Упорное кольцо 9, пружина 5 и тело качения 6 установлены в корпусе 3 неподвижно, следовательно, и ось вращения держателя 2 це меняет своего положения при повороте держателя. При работе положение осц це меняется, так как происходит самоцентровка иэ-за воздействия пружинного элемента 5 вдоль осц вращения и коцтакт тел 6 и О качения с соответствующими конус- ными поверхностями 7 и 11- держателя 2.Тдк как магнитная головкаукреплена в держателе 2 неподвижно, то она вращается относительно неизменяющейся во времени оси 4.Устройство работает следующим образом.Поворот...

Номер патента: 1628080

Опубликовано: 15.02.1991

Авторы: Антонов, Атамась, Гринько, Крючин, Петров

МПК: G11B 7/00, G11B 7/24

Метки: восстановления, записи, носителя, оптической, рабочего, слоя

...рабочего слоя осуществляют при измененном порядке нагрева стенок герметичной ячейки. 2 ил. теля информации в сторону обраэования Вд или его хпоридов.Обратный перенос рабочегоществляют реверсированием теного режима стенок носителяции.В качестве другого примераэации способа можно привестивосстановления и переноса ппестрирующей среды, использующии его йодиды, Удаление и выдниобия и его йодидов осуществиспользуя гетерофазные химичреакции смещая равновесие в стор ния либо летучих продукт дофаэных продуктов путем температуры стенок носитНоситель информации (фиг,1) представляет собой прозрачный цилиндр 1 (например, иэ кварцевого стекла), на внутреннюю поверхность которого на 5 несена тонкая пленка 2 регистрирующего покрытия (например, из...

Номер патента: 1628081

Опубликовано: 15.02.1991

Авторы: Антонов, Горшков, Гринько, Крючин, Петров, Попович, Сергиенко, Токарь, Шанойло, Юдин

МПК: G11B 7/00, G11B 7/24, G11C 13/04 ...

Метки: запоминающего, информации, носитель, оптического, устройства

...режиме записи оптическое излучение оптической головки 5 (фиг.1,2)моделируется по интенсивности илииным Образом подлежащим записи сигналом. Это излучение производит измене 1 б 28081ции. ния каких-либо физических характеристик регистрирующей среды 5 (коэффициента отражения, коэффициента преломления и др) и тем самым осуществляетзапись информации.В режиме считывания с оптическойголовки 5 поступающее на регистрирующий слой 2 излучение модулируется записанной на нем информацией. Отраженное излучение светоделителем 8 направляется на фотоприемник 9, в котором преобразуется в электрический сигнал воспроизведения,В режиме восстановления регистрирующей среды 2 в зависимости от давления инертного газа 4, заполцлющего внутреннюю полость...

Номер патента: 1628082

Опубликовано: 15.02.1991

Авторы: Антонов, Гринько, Крючин, Петров

МПК: G11B 7/00, G11C 13/04

Метки: записи, информации, фототермической

...пониженной интенсивности, а также практически не производить необратимую деструкцию пленки регистрирующей среды, соответственно увеличив цикличность процессов, Составляющая поверх ностной энергии, определяемая зарядом пленки, может при этом иметь значительную величину, что позволяет использовать пленки регистрирующей среды, хорошо смачиваюшие подложку в расплавленном состоянии и имеющие высокую адгезию к подложке в твердом состоянии, Поэтому в режиме хранения информации, в котором пленка регистрирующей среды разряжена, возрастает35 устойчивость носителя к различного рода стирающим воздействиям. Поэтому, изменяя величину заряда на поверхности тонкой пленки регистрирующей среции информации транспортировать необходимое коЛичество энергии...

Номер патента: 1628083

Опубликовано: 15.02.1991

Автор: Маслюженко

МПК: G11B 15/02

Метки: аппаратами, записи, магнитной

...импульсов формируемых датчиками предлагаемого устройства. Использование этой зависимости позволяет устройству включать резервное МЗУ по движению предельного, заранее установленного, расхода магнитного носителяРабота устройства начинается выдачей с первого выхода блока 3 управления команды в виде импульса напряжения на включение основного МЗУ 1.С началом движения магнитного носителя датчик 4 частоты вращения основного МЗУ 1 начинает формировать импульсы, частота следования которых равна частоте вращения (или кратна ей в зависимости от конструкции датчика) подающей катушки основного МЗУ Датчик 4 формирует импульсы путем разряда электрической цепи, частью которой являются его электроды и враи;ающаяся часть, вход первой...

Номер патента: 1628084

Опубликовано: 15.02.1991

Автор: Эпштейн

МПК: F16F 9/52, G11B 15/18

Метки: демпфирующее, лентопротяжных, механизмов

...величин зазоров Г между торцовыми поверхностями сегментов 1 и ребрами 6 установлены компенсационные и пружинные шайбы 7 и 8. Корпус 5 заполнен демпфи рующей жидкостью, в качестве которой применяются, например, консистентная смазки ВНИИНП.Сегмент 1 выполнен с углублениями 9 и 10, скосами 11 и 12 и торцовой средней частью 13 для обеспечения плавного увеличения момента сил вязкого трения на валу 4. Регулировка зазоров 3 между сегментами 1 и ребрами 6 осуществляется .гайкой 14, фиксация регулировки - контргайкой 5, Ребра 6 снабжены пазами 16. Имеется плата 17.Демпфирующее устройство работает следующим образом.При повороте вала 4 с сегментами 140 на угол 30-60 происходит взаимодействие его с жидкостью, залитой в корпус 5. При этом...

Номер патента: 1628085

Опубликовано: 15.02.1991

Автор: Хван

МПК: G11B 15/02, G11B 15/22

Метки: автостоп, кассетного, магнитофона

...в режимах: "Воспроизведение", "Ускоренная перемотка вперед", "Ускорен" ная перемотка назад", "Запись" (фиг.4, 5).При вращении приемного подкассетника 3 вследствие фрикционной связи с датчиком 4 возникает момент, вызывающий поворот следящей планки 13, связанной с датчиком 4 выступами 11 и 12, а следовательно, и поворот центрального выступа 11 от линии движения толкателя, В толкатель упирается Ч-образная поверхность паза 16. В крайнем верхнем положении выступ 18 выводит планку 13 на линию движения планки 15 эа счет Ч-образной поверхности паза 16. В этот момент планка 13 и центральный выступ 17 находятя на одной линии с.выступом 18. Авто- стоп готов к работе, но под действием момента, вызванного фрикционной связью приемного...

Номер патента: 1628086

Опубликовано: 15.02.1991

Авторы: Котов, Малицкий, Титов

МПК: G11B 15/43

Метки: лентопротяжный, механизм

...9 и роликом 13 демпфирующув петлю ленты, протяжка которой осуществляется с помощью устройства 14. При этом соотношение диаметров обводных роликов 11 и 12 с центральным роликом 9, а также расположеПри изменении среднего уровня натяжения перемещающейся с помощью устройства 14 магнитной ленты 2 рычаг 7 с дугообразной скобой 10 и валом 8 поворачиваются в зависимости от знака разности между моментом на валу 8 от натяжения ленты и моментом пружины 6 в том или ином направлении, приводя в действие схему управления угловой скорости катушка 1 - преобразователь 5 - усилитель 4 - двигатель Э. Образо- ание демпфирувщей петли в рабочейоворота рычага осуществляетсят формирования ее по двум направлениям по внешней стороне обводных1628 Э 86 Формула...

Номер патента: 1628087

Опубликовано: 15.02.1991

Авторы: Вишневский, Лавриненко

МПК: G11B 15/46

Метки: кассетного, лентопротяжный, магнитофона, механизм

...23 и вал 24, установоленньп в подшипнике 25,Датчик частоты ращения вала 3 (датчик скорости движения ленты) состоит из подвижного элемента 26, закрепленного на в:.лу 3, чувствительного элемента 27, установленного на основании 1. и форироватепя 28 сигнала датчика. Лентопротя;кьй механизм содержит блок 29 стабцлзаии частоты вращения вала 3. Вход блока 29 подключен к выходу датчика 4, т.е к выходу форми" рователя 28, а выход блока 29 соединен с осццлпятором 20. Блок 29 может. содержать частотьп цискриминатор 30, усилитель 31 сигнала ошибки и уп" равляемый генератор 32 напряжения возбуждения осцллятгра 20,Л" 1 о;р )тжьый мехз; изм ка гетного иагццтофоа работает следующим образ ом,В цачальньп момент времени прижимной ролик 6 прижимает...

Номер патента: 1628088

Опубликовано: 15.02.1991

Авторы: Буцев, Павлов, Перов, Рябов, Травников, Шевцов

МПК: G11B 15/61

Метки: видеомагнитофонах, записи, лентопротяжного, механизма, наклонно-строчной, настройки

...- Функциональная схема устройства, реализуюцего предложенныйспособ. 20Способ заключается в следуюп;ем.По винтовой траектории 1 движенияленты Густанавливаются на расчетнойвысоте датчики 3 усилия. Лента 2 выводится на расчетную высоту Нр от ус тановочной плоскости 4 путем изменения угла наклона направляюцнх элементов 5 тракта, установленных поразные стороны от пневмоимитатора 6,причем угол наклона направляющих 5 30определяется величиной сигналов сдатчиков 3 усилия,Точная настройка лентопротяжногомеханизма возможна только тогда, когда край ленты будет находиться строго на винтовой направляющей направляющего барабана. Этого можно достичьтолько тогда, когда сила, действующая на ленту, будет направлена так,чтобы нижний край ленты 2 касался...

Номер патента: 1628089

Опубликовано: 15.02.1991

Авторы: Родин, Сысоев

МПК: G11B 15/66

Метки: кассетоприемник

...откиднуюкрышку 1,ось вращения которой закреплена на корпусе 2 магнитофона,полэуны 3,расположенные в направлякпща 4 вдольбоковых сторон крьппки 1, и фиксируюцнй элемент открытого и закрытого положения (не показан).Каждый из ползунов 3 имеет на своем конце опорную поверхность 5 с воэможностью взаимодействия с заднимребром кассеты 6, а на другом - контактный выступ 7 с воэможностью взаимодействия с контактньпч выступом 8,выполненньи на корпусе 2 магнитофона. Пройили контактных выступов 7 и8 выполнены таким образом, что привзаимодействии они образуют защелку.Опорные поверхности 5 полэунов 3 выполнены упругими, при этом в заходной части крышки 1 установлена плоская пружина 9, а лентопротяжной механизм содержит также опоры 10...

Номер патента: 1628090

Опубликовано: 15.02.1991

Авторы: Антонов, Тишин

МПК: G11B 17/14

Метки: дисковых, носителей, смены

...магазина 1 установлены электромаг 40 ниты 31, на якорях 32 которых выполнены проточки 33 и смонтированы пружины 34.Устройство работает следующим об 45разом.1Вращение магазина 1 осуществляется от электродвигателя 13 через редуктор 12, зубчатое колесо 11, фрикционный диск 10 и вал 9. Для захвата дискового носителя 2 включается электромагчитная муфта 15, которая перемещает зубчатое колесо 11 до соприкосновения с фрикционным дискам 17,Далее включается электродвигатель 13, который через редуктор 12 перецает враще 55 ние зубчатому колесу 11, через фрикционный циск 1, валу 16 и через конические коп з 18 и 19 поворотному столу 21 с рычагом 23, который перемещается и вводится между извлекаемымдиском 2 и соседним, останавливаясьнапротив...

Номер патента: 1628091

Опубликовано: 15.02.1991

Автор: Щедров

МПК: G11B 21/04

Метки: гибком, диске, каретка, магнитном, накопителя

...вкладывается в понятиеточность. Вследствие ограничения длины второй пружины 8 (10) первая пружина 7(9) растянута между точками 1314(11,12) закрепления второй пружины 8(10), Натяжение первой пружины7(9) придает жесткость конструкциидержателя 3(4). В то же время изгибпружины 8(10) при консольном закреплении, по крайней мере, одной из пружин 8(10), 7(9) вызывает силу прижима МГ 5(6) и, ЩЦ 15, характеристикакоторого (зависимость силы прижимаот деформации) близка к аналогичнойхарактеристике торсионной пружины,Следствием такой характеристики является постоянство прижима МГ 5(6) к магнитному диску 15 и отслеживанием МГ 5(6) колебаний положения ГИД15 относительно МГ 5(6). При такомотслеживании держатель 3(4) сохраняет свою первоначальную...

Номер патента: 1631581

Опубликовано: 28.02.1991

Авторы: Бедрак, Соломин, Угненко

МПК: G11B 5/00

Метки: записи, информации, магнитном, многоканальной, носителе

...113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к приборостроению, преимущественно к записи информации, например, в магнитографах,Цель изобретения - увеличение объемазаписываемой информации. 5На чертеже представлена структурнаясхема предлагаемого устройства.Устройство содержит магнитные головки 1 записи с обмотками 2 подмагничивания и информационными обмотками (не 10показаны), генераторы 3 и 4 несущей и удвоенной несущей частот соответственно,мультиплексоры 5, аналого-цифровой преобразователь (АЦП) 6, связанный входом систочником дополнительной информации 15(не показан), а выходами через мультиплексоры 5 - с обмотками 2 и генераторами 3 и...

Номер патента: 1631582

Опубликовано: 28.02.1991

Авторы: Ахметов, Комиссаров, Павлов, Пресняк

МПК: G11B 5/02

Метки: записи, магнитной

...в аппаратах магнитной записи аналоговой информации.Целью изобретения является повышение качества записи за счет увеличения намагниченности носителя составляющими сигнала средних частот при максимальных уровнях высокочастотных составляющих.На чертеже показана структурная схема предлагаемого устройства.Записываемый сигнал подают на вход частотно-зависимого нелинейного четырехполюсника 1 (функционального преобразователя), далее усиливают корректирующим усили гелем 2 записи и подают на один вход сумматора 3 напряжений, соединенного выходом с записывающей головкой 4, С выхода усилителя 2 таже через последовательно соединенные взвешивающий фильтр 5, детектор 6 уровня и пороговый элемент 7 сигнал подают на модулирующий вход...

Номер патента: 1631583

Опубликовано: 28.02.1991

Авторы: Ковальский, Полозов, Тодосиенко

МПК: G11B 5/027

Метки: аналогового, записи, магнитной, сигнала

...магнитной записи аналогового сигнала работает следующим образом.Аналоговь 1 й сигнал с выходной шины 6 аналогового сигнала усилителя 7 записи воздействует через первый конденсатор 8 на переменный резистор 17 и через первый резистор 5 формирует в записывающей магнитной головке 1 соответствующий ток аналогового сигнала. При этом первый конденсатор 8 и переменный резистор 17 образуют фильтр верхних частот, выделяющий высокочастотную часть спектра аналогового сигнала, поступающую на базы первого и второго транзисторов 9 и 10, Если высокочастотная часть спектра аналогового сигнала ниже уровня порога открывания, то первый и второй транзисторы 9 и 10 находятся в запертом состоянии, а второй и третий конденсаторы 14 и 15 заряжаются...
