G11B — Накопление информации, основанное на относительном перемещении носителя записи и преобразователя

Номер патента: 1582203

Опубликовано: 30.07.1990

Автор: Дромашко

МПК: G11B 27/36

Метки: аппаратуры, детонации, записи, магнитной

...связан с органом управцевния делителя 15 напряжения генерато 35ра 13 контрольного сигнала.Устройство работает следующим образом. Гри регулировке аппаратуры магнит ной записи, если частота сигналов не равна 3150 Гц, компаратор 11 не срабатывает, т,е, светодиод (не показан) на его выходе не горит, при этом на вход демодулятора 4 поступает калиб рационный сигнал с заданной девиаци - ей с выхода генератора 3, Стрелочный инцикатор 10 устанавливают при этом на калибрационную отметку,При подаче на вход устройствасигнала с контролируемого магнитофона (не показан) с частотой 3150 Гц и некоторой девиацией срабатывает компаратор 11. При этом управляемый переключатель 3 подключает вход демодулятора 4 к выходу усилителя-ограничителя 2, в...

Номер патента: 1583971

Опубликовано: 07.08.1990

Авторы: Ковальский, Полозов, Тодосиенко

МПК: G11B 5/027

Метки: записи, магнитной

...посредством которого можно регулировать его величину. Ток подмагничивания не проходит через катушку 5 регулируемой индуктивности и первый конденсатор 6, так как они образуют параллельный резонансный контур, настроенный на частоту его первой гармоники, но проходит через записывающую магнитную головку 1. Ток подмагничивания проходит также через дополнительную катушку 9 регулируемой индуктивности и второй конденсатор 8, так как они образуют последовательный резонансный контур, настроенный на частоту его первой гармоники. При этом на втором конденсаторе 8 формируется напряжение, пропорциональное току подмагничивания, проходящему через записывающую магнитную голов- ку .Ток звукового сигнала, поступающий по входной шине 2 тока записи, проходит...

Номер патента: 1583972

Опубликовано: 07.08.1990

Авторы: Березин, Михайлин, Полозов, Тубиншлак

МПК: G11B 5/027

Метки: записи, звукового, компакт-кассету, магнитной, сигнала

...и втоЗ 5 рого переключателей 3 и 9 изображенномна чертеже, через стирающую магнитную головку 8 проходит ток высокочастотного подмагничивания с второго выхода регулируемого генератора 7 токов стирания-под магничивания и опорный звуковой сигнал,поступающий с генератора 12 опорного звукового сигнала через фильтр-пробку 11. При перемещении магнитной ленты 14 стирающая магнитная головка 8 записывает на ней опорный звуковой сигнал, который воспроизво дится воспроизводящей магнитной головкой 1. Результат воспроизведения поступает с воспроизводящей магнитной головки 1 через контактную группу 2 и первую контактную пару 15 первого переключателя 3 и универсальный усилитель 4 на оконечный усилитель 5, а также на индикатор 6. Посредством...

Номер патента: 1583973

Опубликовано: 07.08.1990

Авторы: Брылев, Гуревич, Рабинович

МПК: G11B 5/127

Метки: головок, магнитных, полублока, сборки

...образованы вырезами 20, перпендикулярными направляющим пазам 5, и в них располагаются прижимные выступы 21 подвижных упоров 4. В основачии 1 выполнены резьбовые отверстия 22 для ввинчивания приводных винтов 6. Коническая поверхность 23 фиксатора 1 О сопрягается с отверстием 24 в полуобойме 11 магнитной головки, а поверхность 25 с полостью 9 - в основании 1. В полуобойме 11 выполнены установочные пазы 25 для размещения сердечников 26 магнитной головки.Устройство работает следующим образом.В вырезах 20 неподвижных упоров 2 помещают сердечники 26. С помощью прижимной пластины 12 выравнивают плоскости разъема сердечников 26, При вращении приводных винтов 6 подвижные упоры 41583973 Формула изобретения СоставРедактор Л. Зайнева Техред АЗаказ...

Номер патента: 1583974

Опубликовано: 07.08.1990

Авторы: Захаренко, Кодрик, Сытник, Ткаченко

МПК: G11B 5/52

Метки: блок, воспроизведения, вращающихся, головок, записи, ленте, магнитной, наклонно-строчной, сигналов

...растянутого упругого элемента 7 нацравляюц.ая 8, выполненная в виде плоского много. гол вцика, имеюцего оггорную грань А и рдбою грань В, рдсцоложег(нука по отношсцию и опорнсй грани под углом а, равным углу подьех(а винтовой линии. Прицем упругий элемент 7 охьатывает неподвижный барабан 6 цд участке размещения направляющей 8 и равномерно прижимает ее по всей ооковой поверхности к цилиндрической поверхности неподвижного нижнегобарабана 6 так, что опорная грань А направляющей 8 лежит в плоскости 1 - 1 (фиг. 1), перпендикулярной оси цилиндрической поверхности неподвижного барабана 6, В корпусе вращающегося трансформатора 3 размещен ротор 9 вращающегося трансформатора, электрически соединенный с магнитными головками 2. На нижнем...

Номер патента: 1583975

Опубликовано: 07.08.1990

Авторы: Серегин, Уманский

МПК: G11B 7/14

Метки: информации, кинофильмов, считывания, фонограммы, фотографической

...определенным полям кинопленки, выраженные в единицах периода счетных импульсов задающего генератора 7. В блоке 4 пересчета эти величины пересчитываются в геометрические параметры фонограммы с учетом скорости сканирования частоты задающего генератрора 7 и априорной информации о структуре изображения на кинопленке в зависимости от вида измеряемого образца. Результаты расчета выводятся на блок 5 индикации.Связь между задающим генератором 7 и блоком 8 управления дает возможность ограничения (при необходимости) длины траектории сканирования,Пример. Узел 1 периодического поперечного сканирования выполнен на базе прибора с зарядовой связью с фильтром Кауэра пятого порядка; проекционная система узла - коллиматор. Тактовая яастота задающего...

Номер патента: 1583976

Опубликовано: 07.08.1990

Авторы: Безменов, Гартель, Граников, Проценко, Черемшагин

МПК: G11B 15/44

Метки: лентопротяжный, механизм, реверсивный

...6, через которую осуществляется передача момента от двигателя 12 ведущему валу 2. Последний за счет фрикционного сцепления осуществляет транспортирование МЛ 13 в тракте. Шестерня 7 в это время кинематической связи с другой храповой муфтой 5 не имеет, поэтому ведущий вал 1 от двигателя 12 отключен. Однако вал 1 вращается магнитной лентой 13 за счет фрикционного сцепления иявляясь вместе с маховиком 3 пассивным инерционным элементом, выполняет в данном случае роль механического фильтра.Благодаря большой площади сцепления ленты 13 с обоими ведущими валами 1,2 и за счет того, что это сцепление осуществляется только по основе МЛ 13, происходит сглаживание динамических перекосов, а рабочий слой ленты 13 меньше изнашивается,При вращении...

Номер патента: 1583977

Опубликовано: 07.08.1990

Автор: Лесик

МПК: G11B 20/00

Метки: автоматической, записи, регулировкой, уровня, усилитель

...к диоду ЧР 1 прикладывается обратное напряжение и он находится в запертом состоянии. Если амплитуда положительной полуволны с выхода первого усилителя превышает напряжение открывания транзистора ЧТЗ, напряжение на его коллекторе стремится к потенциалу общей шины, диод ЧР 1 отпирается и напряжение ца сглаживающем фильтре уменьшается, сопротивление канала ЧТ 1 уменьшается, снижается коэффициент передачи управляемого аттенюатора, а следовательно, и напряжение на выходе первого усилителя. В результате амплитуда сигнала на выходе первого усилителя поддерживается близкой к заданному уровню, который устанавливается подстроечным резистором К 10. Время срабатывания АРУЗ (время переходного процесса при скачкообразном увеличении входного...

Номер патента: 1583978

Опубликовано: 07.08.1990

Авторы: Лаврентьев, Савиных

МПК: G11B 23/04

Метки: кассета, универсальная

...кассета содержит полыйкорпус 1:с параллельными основаниями 2и прорезями для магнитных головок (не показаны), сердечники 3 с рулонами магнитной ленты 4, два натяжных ролика 5 сэластичным пасиком 6, буртики 7, реборды 8,сердечники имеют сквозные зубчатые отверстия 9, зубья которых входят в посадочные отверстия 10 корпуса 1. В кассету такжевведены съемные опорные узлы для сердечников с коническими шайбами 11 и 12, винтами 13 и вкладьпдами 4, которые установлены с минимальным зазором в отверстии 9сердечников 3 и на винтах 3. Универсальная кассета работает следующим образом.При перематывании магнитной ленты 4 лентопротяжным механизмом сердечники 3 получают вращательное движение, пасик 6 огибает внешние слои рулонов...

Номер патента: 1583979

Опубликовано: 07.08.1990

Автор: Травников

МПК: G11B 27/36

Метки: деформации, енит-86, ленты, магнитной

...механизма, выполненного с вакуумным накопителем 16, в котором расположена петля магнитной ленты 5. Устройство содержит легкосъемный направляющий барабан 7, укрепленный под острым углом к основанию 2 лентопротяжного механизма и снабженный измерительными вращающимися головками 18, направляющие стойки 19, выполненные с радиальными отверстиями 20 аэростатической смазки, и дополнительный блок 21 измерения. При этом направляющие стойки 19 укреплены под острым углом к основанию 2 лентопротяжного механизма, последний из обводных роликов 3 установлен между магнитной головкой 4 и направляющим барабаном 17 вдоль направления перемещения магнитной ленты 5, а измерительные вращающиеся головки 18 соединены с дополнительным блоком 21 измерения....

Номер патента: 1583996

Опубликовано: 07.08.1990

Авторы: Гасанов, Имамвердиев, Юсуф-Заде

МПК: G11B 15/43, H01L 41/08

Метки: двигатель, информации, носителя, перемещения, пьезоэлектромагнитный, шаговый

...с соответствующими входами(устаиовочными) соседних триггеров, а входы указанных формирователей подключены квыходам усилителей напряжения, входыкоторых подключены к электродам пьезоэлектрических датчиков положения роторасоответствующей управляющей обмотки шагового двигателя.Выходы каждого из усилителей напряжения переключающего устройства подключены к входу детектирующего элемента 34,выход которого подсоединен к управляющему входу усилителя мощности соответстсвующей управляющей обмотки статора,Пьезоэлектромагнитный шаговый двигатель работает следуюгцим образом.Запуск шагового двигателя осуществляется кнопкой Пуск, при этом срабатываютэлементы переключающего устройства 16,триггер 21 опрокидывается и открываетэлектронный ключ 17, в...

Номер патента: 1585832

Опубликовано: 15.08.1990

Автор: Афанасьев

МПК: G11B 5/03

Метки: динамическим, записи, магнитной, подмагничиванием

...и вычитания большему уровню входного сигнала соответствует меньший уровень сигнала управления модулятором 9 и, соответственно, меньший уровень тока подмэгничивэния (фиг.2 г), Ток подмэгничивэния и ток записи через сумматор 2 тока подаются в головку 1 записи (фиг,2 д),Линеэризующее действие предлагаемого устройства по нэмэгничивэнию носителя поясняется нэ фиг.З, где кривой 1 представлен сигнал записи, кривой 2 - модулирующий сигнал или сигнал записи после квэдрэторэ. Модулирующим сигналом подвергают модуляции поле подмэгничивэния в направлении от наибольшего знэчения (кривэя 3) к оптимальному(кривая 4) для частоты сигнала записи и обратно, т.е, переходят с одной статической характеристики подмэгничивэния нэ последующую. Г 1...

Номер патента: 1585833

Опубликовано: 15.08.1990

Авторы: Чуманов, Чуманова

МПК: G11B 27/36

Метки: воспроизведенных, сигналов, синхронизма

...выходом пятогоразряда регистра 2 сдвига.Начинается ввод в синхронизм формирователя контрольного сигнала - регистра 6и сумматора 4 с поступающим цифровымсигналом. После записи в регистр 6 безошибочных символов входного цифрового сигнала в количестве не менее, чем числоразрядов этого регистра, перестают формироваться ошибки на выходе сумматора 3.На выходе этого сумматора устанавливается постоянный низкий уровень, что фиксирует детектор 9 отсутствия ошибок. Навыходе детектора 9 формируется сигнал, который сбрасывает триггер 10 в исходноесостояние,Убирается сигнал - команда на управляющем входе коммутатора 5, после чего ин-.формационный вход регистра 6 сдвигасоединяется с выходом сумматора 4, Ввод всинхронизм закончился.После этого регистр 6...

Номер патента: 1587578

Опубликовано: 23.08.1990

Авторы: Васьковцов, Зимин, Зори, Охота

МПК: G11B 20/10

Метки: записи, информации, магнитной, цифровой

...5 согласно информации с анализатора 4 спектра определяет способ записи, вырабатывая данные для счетчика 6, определяющие темп поступления информации в первый регистр 3 и вырабатывает информацию, определяющую какой из способов записи должен быть реализован. Данные с выхода первого регистра 3 поступают на входы формирователей 7 кода, с выхода которых на информационные входы ключевых элементов 8, и далее через один из них (соот 5 10 15 20 25 30 35 ветствующий выбранному способу записи) на усилитель 9 записи и головку 10 записи. При этом информация, хранимая во втором регистре 11, совпадает с информацией, находящейся на выходах дешифратора 5, следовательно, на выходах блока 12 сравнения сигнал отсутствует и на выходе...

Номер патента: 1588291

Опубликовано: 23.08.1990

Автор: Хендрикус

МПК: G11B 23/04

Метки: дисковая, кассета

...стенки ЗА и ЗВ,которые соединены боковыми стенками4 А, 4 В и 5 А, 5 В соответственно, изаднюю стенку 6 А и 6 В. Две главныестенки ЗА и ЗВ выполнены с центральным отверстием 7 А и 7 В соответственно, которое служит для пролусканияшпинделя приводного устройства (непоказан)оКаждое из центральных отверстийвыполнено в виде паза 8 А и 8 В соответственно для доступа устройствазаписи и/илисчитывания инФормации,такого как, например, магнитная илиоптическая головка записи/считывания Затвор 9 перемещается снаружи кожуха и в закрытом положении ,Фиг.1) перекрывает центральные отверстия 7 А, 7 В и пазы 8 А, 8 В. На Фиг 2 затвор 9 показан в рабочем положении, в котором указанные отверстия открыгыаИнФормационный диск 1 имеет центральное отверстие...

Номер патента: 1589315

Опубликовано: 30.08.1990

Авторы: Гараев, Лялин, Нистюк, Поздеев

МПК: G11B 5/00, G11B 5/02

Метки: информации, регистрации

...триггеров 35 группы, а по заднему его фронту - установка в единичное состояние лишь одного триггера 35 группы, т.е. высокий уровень подается лишь на один элемент И 36 группы.Далее по второму импульсу с выхода второго элемента И 13 (фиг. 4 а) появляется импульс на втором выходе второй группы выходов дешифратора 16. Произошло считывание цифры один. На выходах второй группы выходов дешифратора 16 образуется цифровой десяти- разрядный код, где единичный уровень имеется лишь на одном разряде (в рассмотренном случае - во втором разряде, т.е. цифра один). Соответственно, на выходе шифратора 22 появляется двоичный код указанной цифры (см. таблицу). Пример конкретной технической реализации шифратора 22 приведенна Фиг. 5.Соответствие входного...

Номер патента: 1589316

Опубликовано: 30.08.1990

Автор: Грудев

МПК: G11B 5/02

Метки: записи-воспроизведения, магнитной

...к общей- к входу преобраоткого замыкания - д которого являет- а воспроизведения ая обмотка 3 индукциголовки 1 подключена общей шине 7, а дру ключ 6 с выходом1589316 Составитель А.Луканинар Техред Л.Сердюкова , Корректор С,Ч Редактор 25 Тираж 489 а одписно б Госуд тениям и открытиям ская наб., д. 4/5 ауш ент", г. Уж / бинат ул. Гагарин формирователя 5 тока записи, вход которого является входом канала записи устройства.Предлагаемое устройство работает следующим образом.В резине записи (ключ 6 замкнут) поступающий с.входа устройства сигнал записи преобразуется формирователем 5 в ток записи, который, протекая через вторую обмотку.З, создает в магнитопроводе индукционной магнитной голов" ки 1 и в ее рабочем зазоре магнитный поток, а...

Номер патента: 1589317

Опубликовано: 30.08.1990

Авторы: Макаренко, Чермянин

МПК: G11B 5/027, G11B 5/03

Метки: динамическим, записи, магнитной, подмагничиванием

...напряжением, поступающим от первого источника 14 опорного напряжения, которое соответствует тому максимальному значению высокочастотных составляющих информационного сигнала, при котором еще нет необходимости уменьшать ток подмагничивания в головке 2 записи. Если сигнал на выходе ФНЧ 12 меньше опорного напряжения, 30 напряжение на выходе элемента сравненияравно нулю и изменение величины высокочастотных составляющих не влияет на коэффициенты передачи управляемых усилителей 5 и 18. При превышении выходным сигналом ФНЧ 12 опорного напряжения на выходе элемента 13 сравнения формируется управляющее напряжение, поступающее на первый - третий аттенюаторы 15, 17 и 20, предназначенные для изменения чувствительности управляемых усилителей 5 и...

Номер патента: 1589318

Опубликовано: 30.08.1990

Автор: Кузнецов

МПК: G11B 20/10, G11B 5/09

Метки: записи, магнитной, цифровой

...запись информации в регистр 14 подпрограмм (фиг. 4 к). В то время, когда сигнал (фиг, 2 ж) имеет уровень 1, выходы регистра 14 подпрограмм переходят в третье состояние (фиг, 4 л). По спаду сигнала (фиг. 2 г) осуществляется запись информации в регистр 15 подпрограмм(фиг. 4 м). С третьего выхода синхроблока 2 на вход элемента И 16 поступают синхроимпульсы с периодом Ть Программа, записанная в блоке 18 памяти микропрограмм, приведена в табл. 2.По первому фронту и первому спаду сигнала (фиг, 2 г) в регистры 14 и 15 подпрограмм записывается код 000. Таким образом, по первому фронту сигнала (фиг. 2 ж) выбирается ячейка адреса 2008 с содержимым 116 блока 18 памяти микропрограммы. Появление на выходе блока 18 памяти микропрограмм...

Номер патента: 1589319

Опубликовано: 30.08.1990

Авторы: Достовалов, Петраков, Фролов

МПК: G11B 5/187

Метки: головки, доводки, магнитной, поверхности, рабочей

...магнитных головок.Цель изобретения - повышение производительности и стабилизация качества доводки рабочей поверхности магнитной головки. На фиг. 1 показана схема осуществления способа доводки; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1,Магнитные головки 1 помещают в паз 2 держателя 3, которому сообщают качательное движение вокруг оси ОО параллельной плоскости абразивного инструмента 4 и расположенной относительно нее на расстоянии, равном радиусу Я цилиндрической части рабочей поверхности магнитной головки. Частота формообразующего качательного движения п=-2,.3 сВ паз 2 подают по каналу 5 СОЖ, давление которой увеличивают в начале цикла от нуля до величиныР=(0,10,2) в/, МПагде в - длина образующей рабочей...

Номер патента: 1589320

Опубликовано: 30.08.1990

Авторы: Гресько, Козленко

МПК: G11B 7/24

Метки: информации, магнитооптический, носитель

...до тем" пературы Кюри с переориентацией доменной структуры в присутствии магнитного поля (25 циклов) показал, что магнитная пленка не теряет своих свойств и обладает высоким фарадеевским вращением в диапазоне температур от -40 до 250 С при температуре записи 280 , что позволяет обеспечитьовысокое отношение сигнал/шум. Применение в качестве подложки многокристаллического гадолинийгаллиезого граната обусловлено тем, что он имеет высокую температуру кристаллизации,. высокую однородность роста аморфной пленки на нем и отсутствие значительных упругих напряжений.1589320 П р и м е р. Нанесение на подложку ИСа 0магнитного слоя Яш,з ре В 1производят методом ионноплазменного напыления в среде арФ гонапри рабочемдавлении (5-8) 10 торр при...

Номер патента: 1589321

Опубликовано: 30.08.1990

Авторы: Антонов, Красков, Тишин

МПК: G11B 17/022

Метки: диска, фиксации

...перемещения вдоль вала 2.Конец вала 2 заканчивается фланцем с конусной поверхностью, с охватом которой установлено кольцо 13, выполненное из эластичного материала. Устройство работает следующим образом.Диск 14 устанавливается на центрирующий конус 7 и выравнивается по поверхности кольца 13, Под воздействием осевого усилия диск 14 перемешается, преодслевая усилие пружины 11 и кольца 13, которое перемещается по конической поверхности фланца вала 2 и работает как пружина. Диск 14 перемещается до соприкосновения с установочной поверхностью, выполненной по торцу вала 2, после чего включается электромагнит 3, который взаимодействует с закрепленным на диске 14 магнитомягким кольцом 15, при этом диск 14 прижимается к установочной...

Номер патента: 1589322

Опубликовано: 30.08.1990

Авторы: Гараев, Лялин, Машковцев, Нистюк

МПК: G11B 27/10

Метки: движущейся, деформации, динамической, ленты, магнитной

...первого и второго элементов И 7 и 15.По переднему фронту воспроизведения импульса, поступающего на счетный вход счетного триггера 6, последний устанавливается в единичное состояние, на прямом выходе появляется уровень логицеской единицы, который присутствует на входе первого элемента И 7, открывая его для импульсов с генератора 17 импульсов. Эти импульсы подсчитываются первым счетчиком 8 импульсов. По переднему фронту следующего воспроизведенного импульса на прямом выходе счетного триггера 6 появляется уровень логического нуля, закрывается первый элемент И 7 для импульсов с генератора 17 импульсов. Второй формирователь 13 импульсов формирует прямоугольный импульс, его передний фронт воздействует на управляющий вход первого регистра 9, и...

Номер патента: 1594194

Опубликовано: 23.09.1990

Авторы: Афанасьева, Сакварс, Шуда, Юрченко

МПК: C09D 5/23, G11B 5/68

Метки: дисковых, записи, магнитной, носителей, рабочего, слоя, состав

...эфиром (3 ра 30за по 200 мл). Эфирные. вытяжки промывают водой до нейтральной реакции,сушат над сульфатом натрия. После отгонки эфира в слабом вакууме остатокрастворяют в 400 мл этанола, кипятят с активированным углем. Уголь 35отшил ьтровывают, выпавший осадок также отфильтровывают. Масса 60,7, т.пл.38-40 фС; После кристаллизации из500 мл этанола выход 36 г (58,44%),40т.пл, 48-50 фС.Найдено, %: Я 2,98, 2,96;С 69,48, 69,8 р Н 10,35, 10,54.БЫВычислено %: Бд 3,05; С 70,54 рЯ И"ф э45Н 10,74.Толупленфизоционат с триметилаппропаном - триизоционат ТТ.В табл. 3 приведены результаты испытаний магнитных и физико-механических свойств гибких магнитных дисков 550(ГИД) диаметром 200 мм, при испытании предлагаемого и известного составов,В табл. 4...

Номер патента: 1596384

Опубликовано: 30.09.1990

Авторы: Бакшис, Найкялис, Повиленис, Раков

МПК: G11B 5/127

Метки: головок, магнитных, сборки

...узла 6 путем вставления двух полусердечников 28 в отверстие катушки 27 собирается магнитопровод, Колебания катушки 27 от ленточной вставки 18 облегчают введение полусердечников 28 в отверстия катушки 27. После завершения сборки магнитопровода упор 5 опускается и собранный магнитопровод 29 по дугообразному пневмолотку 7 перемещается на позицию сборки магнитопровода 29 с корпусом, который уже на нее поступил, Введение магнитопровода 29 в корпус осуществляется толкателем 8, приводимым в движение двумя пьезовибраторами 9 через наконечники 20. Упругие элементы 22 создают предварительный прижим наконечников 20 пьеэовибраторов 9 к толкателю 8, который, воздействуя на магнитопровод 29, вводит его в корпус. Осевые колебания толкателя 8...

Номер патента: 1596385

Опубликовано: 30.09.1990

Автор: Олефиренко

МПК: G11B 5/455

Метки: головки, зазоре, магнитного, магнитной, напряженности, переменного, поля, рабочем

...полуобмотке; 02 - напряжение при воспроизведении сигналограммы на полуобмотке, с которой снималось напряжение 01; Ф, - заданный поток короткого замыкания сигнэлограммы;- индуктивность полуобмотки, в которой пропускался ток; - величина заданного тока, пропускаемого через полу- обмотку при измерении 01; д - геометрическая ширина рабочего зазора магнитной головки,напряжение при воспроизведении низкочстатной сигналограммы, а напряженмагнитного поля в рабочем зазоре мной головки определяют по формуле022дд 01 Фэгде Нд - напряженность магнитного полярабочем зазоре магнитной головки;О) - напряжение на полуобмотке прпропускании переменного тока в другой полуобмотке;02 - напряжение при воспраизведенинизкочастотной сигналограммы на полуобмотке,...

Номер патента: 1597899

Опубликовано: 07.10.1990

Авторы: Муравьев, Савчук

МПК: G11B 20/02, G11B 5/02

Метки: аналогового, воспроизведения, записи, магнитной, сигнала

...еесигналограммы происходит задержкавоспроизведения, причем запись аналогового сигнала не прерывается97899блючается, запись продолжает очередная магнитная головка и так циклыповторяются.При четырех магнитных головках идвух магнитных дисках (фиг. 1 и 2)магнитная головка подключается следующим образом. 45 50 55 515Устройство (фиг. 1) содержит пакетмагнитных дисков 1, кулачок 2, связанный через редуктор 3 с валом электродвигателя 4, вращающего магнитныедиски 1. Нечетная группа магнитныхголовок 5 и 7 (Мп, МГ 3) и четнаягруппа магнитных головок 6 и 8 (МГ 2,МГ 4) соединены с блоками записи 9 и1 О и воспроизведения 11 и 12 соответственно. Магнитные головки конструктивно выполнены в одном корпусе(универсальная и стирающая) и...

Номер патента: 1597900

Опубликовано: 07.10.1990

Авторы: Воронов, Краюхин

МПК: G11B 5/027

Метки: записи, магнитной, носителе, сигналов, стирания

...стирающая магнитная головка1 снабжена магнитным экраном 12,обеспечивающим уменьшение влиянияпосторонных магнитных полей на катуш 50ку 8 регулируемой индуктивности, Магнитный экран 12 выполнен с отверстиями 13 по оси магнитного сердечника 9 катушки 8 регулируемой индуктивности.55 Работа предложенного устройствадля стирания сигналов на носителемагнитной записи происходит следующим образом,При любом скачке напряжения на выходах первого и второго усилителей5 и 7, возникающем, например, приих включении, рабочий зазор стирающеймагнитной головки Формирует магнитное поле, возбуждающее в катушке 8регулируемой индуктивности ЭДС, прикладываемую к входам первого и второго усилителей 5 и 7 в противофазе,что обеспечивает генерацию тока стирания,...

Номер патента: 1597901

Опубликовано: 07.10.1990

Автор: Скрипаль

МПК: G11B 20/24, G11B 5/027

Метки: аналоговых, записи, магнитной, сигналов

...и подмагничивания соединен с шинами 18 и 19 питания и подключен выходом 20 к первомувыводу стирающей магнитной головки10, подсоединенной вторым выводом кобщей шине 21, При этом общая шина21 соединена с вторым выводом воспроизводящей магнитнои головки 5 ис первым выводом первого резистора13Устройство содержит также операционный усилитель 22, соединенный выходом 21 через первый конденсатор 11и с первым выводом записывающей магнитной головки 5 и подсоединенныйнеинвертирующим входом к второму выводу первого резистора 13 и к первому выводу второго резистора 4, под-ключенного вторым выводом к выходу20 генератора 9 стирания и подмагничивания, и полевой транзистор 23. По"левой транзистор 23 подключен истокомк общей шине 21 и соединен...

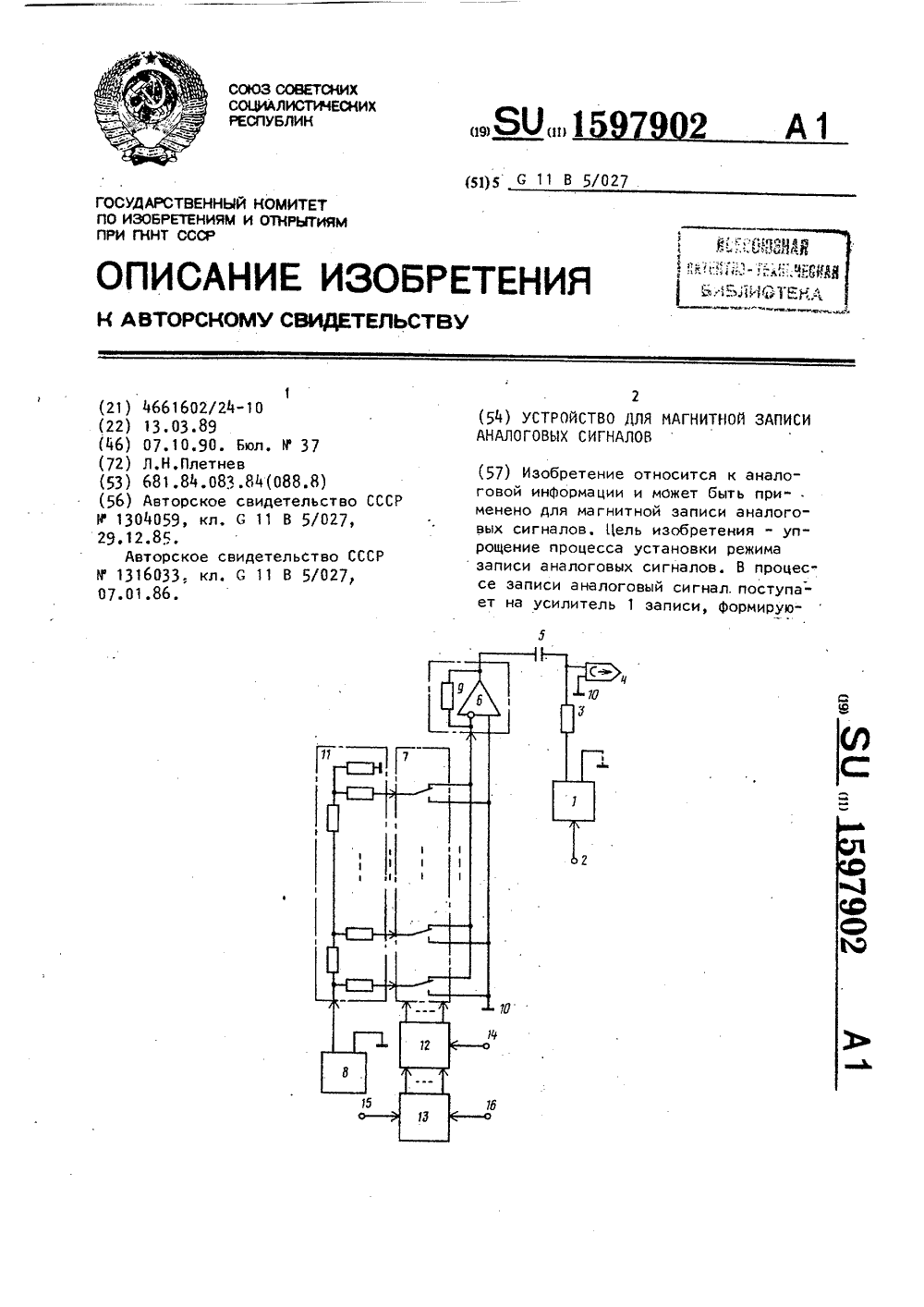

Номер патента: 1597902

Опубликовано: 07.10.1990

Автор: Плетнев

МПК: G11B 5/027

Метки: аналоговых, записи, магнитной, сигналов

...устройствадля магнитной записи аналоговых сигналов происходит следующим образом,Аналоговый сигнал поступает повходной шине 2 на усилитель 1 записи,Формирующий ток аналогового сигнала,проходящий через первый резистор 3в обмотку магнитной головки 4. Крометого, синусоидальный сигнал высоко. частотного подмагничивания с выходагенератора 8 подмагничивания проходитчерез матрицу 11 резисторов и блок 7ключей на операционный усилитель 6,Формирующий ток высокочастотного подмагницивания, который в обмотке магнитной головки 4 складывается с током аналогового сигнала.Регулирование тока высокочастотного подмагничивания происходит путемавтоматического подключения (или отключения) цепочек резисторов в матрице 11 резисторов к...
