G11B 27/10 — индексация; адресация; хронирование или синхронизация; измерение движения ленты

Номер патента: 1234879

Опубликовано: 30.05.1986

Авторы: Боев, Фоменко

МПК: G11B 27/10

Метки: синхроимпульсов, формирования

...на магнитной ленте, первую и вторую управляющую шины 4 и 5.Кроме того, устройство для формирования синхроимпульсов содержит блок 6 контроля частоты воспроизведения синхроимпульсов, подключенный первым и вторым входами к первой и второй управляющим шинам 4 и 5, третьим входом к первому выходу блока 3 контроля синхроимпульсов, четвертым входом к управляющему выходу блока 1 выбора накопителей на магнитной ленте, а первым управляющим выходом и выходами к управляющему входу и к друтим входам соответственно блока 3 контроля синхроимпульсов и вторым управляющим входом - к управляющему входу блока 1 выбора накопителей на магнитной ленте.В качестве примера приведена принципиальная схема реализации устройства для четырехчастотной...

Номер патента: 1247941

Опубликовано: 30.07.1986

Авторы: Воронин, Епишкин, Исаев, Кулик, Найкялис, Римкус, Черняускас

МПК: G11B 27/10

Метки: кассет, качества, магнитофонных

...4 головки воспроизведения, который будет больше угла А (фиг,3). В любом из названных случаев разность между К иили Ю. иотлична от нуля и определяет собой появление перекоса движущейся ленты. Определяя величину отклонения углового положения магнитного штриха от заданного, т,е. определяя величину разности углов между магнитным штрихом 3 и рабочим зазором 4 головки воспроизведения, например, по величине потерь, т.е, по графику (фиг.4) или любым другим методом, например магнитным проявлением и т,д., выявляют качество изготовления магнитофонных кассет, Для более полного представления о качестве изготовленных кассет производят измерение названных углов в двух положениях испытуемых кассет,Как показывают расчеты и график зависимости потерь...

Номер патента: 1265848

Опубликовано: 23.10.1986

Авторы: Реденский, Чуманов

МПК: G11B 27/10

Метки: движения, ленты, магнитной

...вращении диска 4 по часовой стрелке отверстие 5 открывает поступление светового потока на светоприемник 7. При этом на выходе формирова3 1265 теля 10 формируется импульс, который переключает триггер 14 и сбрасывает в исходноесостояние триггер 15. В результате этого счетчик .18 блокируется выходным сигналом триггера 15 в нулевом состоянии, а счетчик 17 освобождается от блокировки и начинает подсчитывать выходные импульсы формирователя 12.Модуль счета счетчиков 17 и 18 10 выбран таким, что до совмещения от 1верстия 5с светоприемником 8, т.е. после поворота диска 4 на 0,254, сигнал на, выходе счетчика 17 появить. ся не успеетПри совмещении отверсПтия 5 со светоприемником 8 открывается поступление на него светового потока. При этом на...

Номер патента: 1265849

Опубликовано: 23.10.1986

Авторы: Будрис, Сруогюс, Чепулкаускас

МПК: G11B 27/10

Метки: время, длины, ленты, протянутой, торможения

...длины протянутой магнитной ленты за время ее торможения. При пуске ЛПМвместе с приемной катушкой 3 начинает вращаться и модулятор 4 света съемно установленного датчика 2 вращения, снабженный метками 5 угла поворота и меткой 6 числа витков. ФотоэлеКтрические преобразователии 8 преобразуют модуляцию света в электрические сигналы, которые формирователями 9 и 11 импульсов преобразуются в соответствующие цифровые сигналы нужной длительности и амплитуды. Сформированные импульсы числа витков подсчитываются счетчиком 12, и когда результат счета совпадает с заранее заданным числом витков, блок 14 сравнения выдает сигнал на блок 18, который, в свою очередь, выдает сигнал на ЛПМ 1 для останова, Другой сигнал из блока 18 через элемент ИЛИ 17...

Номер патента: 1269202

Опубликовано: 07.11.1986

Авторы: Игнатьев, Кривецков, Мерзляков, Столяров

МПК: G11B 27/10

Метки: дисках, магнитных, накопителя, тахометр, электронный

...с)Л 1, КОТОрвс НостуцсцОТ На ВХОД НреобрсЗО Ватсля 2 сигцалов положения.1 ри црессчсции магнитной головкой 10 каждой из лонжск со служебными сигналами преобразователь 2 формирует сигналы положения пилообразной формы (фиг.2 а) и импульсы счета числа цройл(нцых дорожек (фиг.2 а, :).КРУтизца нзкпонз нилообРс)ЗИОГО нанР 51- жсния нри неизменной амцлитулс размаха определяется скоростью перемещения магнитных головок относительно цоверхности ссрволискз с концеГгрически расположенными дорожками служебных сигналов. Чем болыне скорость, тем больше крутизна наклона пилообразного напряжения ца выходе преобразователя 2. При этом через конденсатор 1 протекает больший ток 1, и ца выходе повторителя 3 напряжения устацавливается более высокий уровень...

Номер патента: 1269203

Опубликовано: 07.11.1986

Автор: Пузанов

МПК: G11B 27/10

Метки: ленты, магнитной, перекоса

...с перемещаемой магнитной ленты 1 воспроизводящими магнитными головками, после ограничения по амплитуде первым и вторым усилителямн-формирователями 3 и4 поступают на первый и второй дифференцирующие элементы 5 и 6. Результат дифференцирования с первого и второго дифференцируюцих элементов 5 и 6 поступает на первый триггер 9, определяющий знак перекоса магнитной ленты 1, и проходит через первый элемент ИЛИ 7 ца второй триггер 18. С прямого вьхода второго три гера 18 импульс, характеризуюций велицину перекоса магнит. цой ленты 1, поступает на шестой элемент И 14, который пропускает импульсы генератора 21 импульсов на суммирующий вход второго счетчика 16, воздействуюцего на дешифратор 19, формирующий разрешающий сигнал, подаваемый на...

Номер патента: 1270797

Опубликовано: 15.11.1986

Авторы: Киреев, Макаренко, Местечкина, Подтэпа

МПК: G11B 20/22, G11B 27/10

Метки: временных, искажений, коррекции

...окончания режима считывания, чтобы устранить возможность возникновения временных искажений в эти моменты времени. Для слежения за средним значением частоты опорного сигнала, воспроизводимого с носителя, а следовательно, и за средней скоростью движения носителя в вычитателе 22 кодов формируется код, равный разности кодов на выхо дах первого и второго счетчиков 14 и 15, к которому в сумматоре 23 кодов добавляется фиксированное значение кода, формируемого в датчике 21 кодов, Кодовое слово, формируемое 50 на выходе сумматора 23, преобразуется в аналоговое напряжение во втором цифроаналоговом преобразователе 11, которое управляет частотой генератора 12; На выходе датчика 21 кода устанавливается такое значение кода, чтобы при равенстве...

Номер патента: 1272356

Опубликовано: 23.11.1986

Авторы: Горбенко, Макаренко, Шкилевич

МПК: G11B 27/10

Метки: магнитного, носителя, перекосов

...часИзобретение относится к магнитной записи, а именно к устройствам для обнаружения и измерения величины перекоса магнитного носителя, и может найти применение в устройствах точной магнитной записи и воспроизведения для компенсации межканальных временных искажений.Цель изобретения - расширение частотного диапазона измеряемых перекосов магнитного носителя.На фиг. 1 приведена структурная схема устройства; на фиг, 2 - расположение магнитного носителя по отношению к головкам воспроизведения опорного сигнала и к головкам воспроизведения информационного сигнала.Устройство для измерения перекоса магнитного носителя содержит генератор 1 периодического сигнала, соединенный с головкой 2 записи опорного сигнала, головку 3 воспроизведения с...

Номер патента: 1275534

Опубликовано: 07.12.1986

Авторы: Казаков, Сапин

МПК: G11B 27/10

Метки: ленте, магнитной, накопителями

...блока 1 оперативной памяти и второго блока 6 согласования сигналов. 342налов и вторые шины 7 на один из накопителей (не показаны) соответствующий управляющий сигнал. После заданного времени ожидания разгона магнитной ленты, определяемого формирователем 5 временных интервалов, информация через первые 3 и вторые 7шины поступает из ЭВМ на один иэ накопителей через заданные формирователем 5 временных интервалов промежутки времени.В процессе записи отсчитываетсякаждый записанный на магнитную лентукод, а когда все коды записаны намагнитную ленту с вторых шин 7 записываются коды циклического контроля,формируемые блоком 8 формирования иконтроля кодов, совместно с блоком9 постоянной памяти, в котором записаны соответствующие управляющие команды....

Номер патента: 1277204

Опубликовано: 15.12.1986

Авторы: Гараев, Лялин, Соловьев, Тарасов

МПК: G11B 27/10

Метки: движущегося, деформации, записи, ленточного, носителя

...движущегося ленточного носителя 33 за писи в результате воздействия на ее отклоняющую систему 2 генератора 1 пилообразного напряжения. Модулятор 21 за счет отключения высокого напряжения источника 1 напряжения от анода 22 электронно-лучевой трубки 3 обеспечивает гашение ее луча при ,обратном ходе, Во время прямого хо 1да луча модулятор 21 подает высокоенапряжение источника 1 напряжения на анод 22 электронно-лучевой труб 35 ки 3. В результате пробоя движущегося носителя 33 записи происходит, стекание тока с контрэлектрода 4 на общую шину 6 через резистор 5, на котором формируется напряжение, по 40 даваемое на усилитель-формирователь 7 импульсов. При пересечении лучом электронно-лучевой трубки 3 дорожки 34 записи...

Номер патента: 1277205

Опубликовано: 15.12.1986

Авторы: Галкин, Грибанов, Дубинин, Царьков, Шикерун

МПК: G11B 20/12, G11B 27/10

Метки: записи, индексации, информации, магнитной

...четной последовательности (фиг, 1 с), по которымформируют индексируемый сигнал записи (фиг. 1),Устройство для реализации предлагаемого способа (фиг, 2, 3) содержит аппарат магнитной записи 1 с датчиком скорости 2, выход которогосоединен с входом счетного триггера3, подключенного выходами к входамформирователей 4 и 5. Выход формирователя 4 подключен к входу блока 6формирования сигнала разметки, соединенного выходом с первым входомэлемента ИЛИ 7, второй вход которого подключен к выходу формирователя5, Выход элемента ИЛИ 7 соединен свходом блока 8 записи, выходом подключенного к входной шине записи 9аппарата магнитной записи 1.Блок 6 формирования сигналов разметки (фиг, 3) содержит триггер 10,5 последовательно соединенный с...

Номер патента: 1278941

Опубликовано: 23.12.1986

Авторы: Новиков, Цвентух, Юрасов, Яковлев

МПК: G11B 27/10, G11B 5/09

Метки: воспроизведения, записи, магнитной, синхронизации, цифровой

...цифровой магнитной записи посредством предлагаемого устройства происходит следующим образом.В исходном состоянии при наличии сигнала на входной шине 26 начальной установки через второй и пятый триггеры 9 и 12 обеспечивается включение ключа 16 заряда и ключа 15 разряда, а с фильтра 17 поступает управляющие напряжение на управляемый генератор 18, обеспечивающий формирование частоты, соответствующей в первом приближении эталонной частоте сигналов воспроизведения. При снятии сигнала с входной шины 26 начальной установки и при отсутствии сигнала на входной шине 23 разрешения синхронизации воспроизведения через элемент ИЛИ-НЕ 14 с входной шины 22 синхронизации записи проходят сигналы синхронизации записи, которые представляют собой эталонные...

Номер патента: 1278966

Опубликовано: 23.12.1986

Авторы: Гараев, Лялин, Соловьев, Тарасов

МПК: G11B 27/10

Метки: ленточного, носителя, перекоса

...трубки 1 - носитель 4. Следствием пробоя является перенос на носительэлектростатического заряда, который стекаетпо цепи носитель 4 - контрэлектрод 3 -резистор 6 - нулевая шина (корпус), Нарезисторе 6 напряжение прямо пропорционально разности потенциалов между электродами экрана электронно-лучевой трубки 1и участками носителя 4. В моменты пересечения лучом линии АВ контрольного сигналана резисторе 6 появляются короткие импульсы, которые формируются в усилителе 7(фиг. 3, а).Задним фронтом импульсов с выхода усилителя 7 (фиг. 3, а) запускается ждущиймультивибратор 12 (фиг, З,б), обеспечивающий сканирование электронного луча на некоторое время после пересечения лучом контрольной линии АВ. По окончании работы ждущего...

Номер патента: 1278967

Опубликовано: 23.12.1986

Авторы: Лексин, Майоров

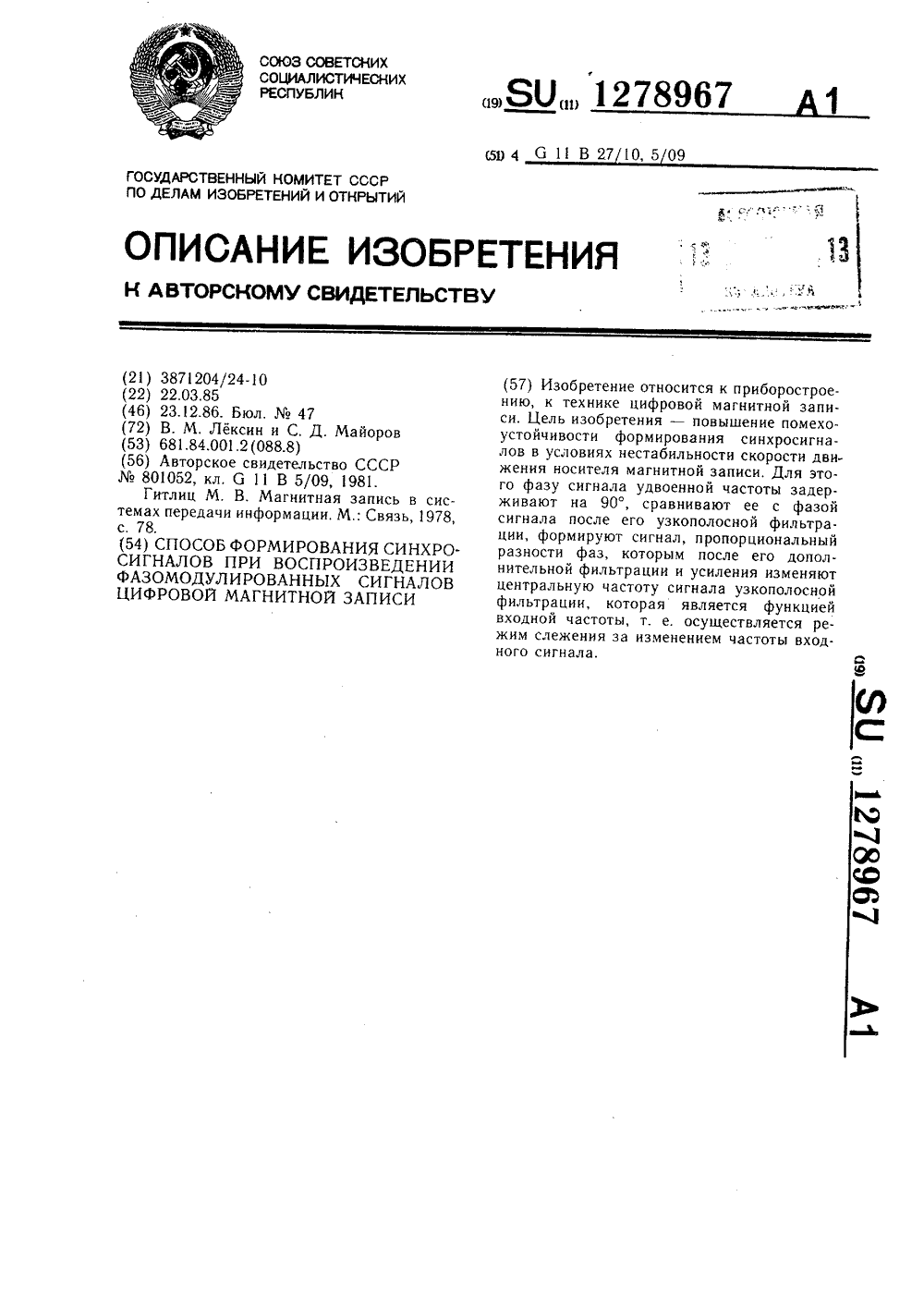

МПК: G11B 27/10, G11B 5/09

Метки: воспроизведении, записи, магнитной, сигналов, синхросигналов, фазомодулированных, формирования, цифровой

...в два раза,Эти операции снимают модуляцию входного сигнала, и являются общими с из.вестным способом.Для устранения противоречивых требований к необходимой узкополосности (дляобеспечения требуемой помехоустойчивости) и достаточной широкополосности (дляобеспечения работы при значительных колебаниях скорости движения носителя магнитной записи), приводящей, однако, к расширению шумовой полосы (т. е. снижениюпомехоустойчивости), по предлагаемому способу осуществляют перестройку центральнойрезонансной частоты узкополосного контура,для чего выполняют дополнительно следующие операции,Сигнал удвоенной синхрочастоты задерживают на 90 (на л/2), например с помощью фазовращателя, после чего производятсравнение фазы этого задержанного...

Номер патента: 1278968

Опубликовано: 23.12.1986

Автор: Кошкаров

МПК: G11B 20/12, G11B 27/10

Метки: информации, ленте, магнитной, маркирования, поиска

...в последовательноЙ форме и по тактам, задаваемым генератором 3, информация будет поступать на первый вход либо элемента ИЛИ 14, либо элемента ИЛИ 8 с последующей записью на ленту одной из головок 7 или 11. Таким образом, запись на ленте будет выглядеть так: сначала сигнал на обеих дорожках одновременно (маркер блока), затем запись основной информации (сигнал либо на одной, либо на другой дорожке). Между маркером и первым информационным битом блока никаких специальных промежутков, кроме расстояния, определяемого периодом частоты тактов, т. е. маркер занимает только один бит на ленте.Перед началом работы накопителя на магнитной ленте лента перегоняется в одну сторону так, чтобы головки 7 и 11 оказались перед началом рабочей части...

Номер патента: 1278969

Опубликовано: 23.12.1986

Авторы: Гараев, Лялин, Соловьев, Тарасов

МПК: G11B 27/10

Метки: движения, ленты, магнитной, параметров

...на индикатор 15, отображающий перекос магнитной ленты 2.По заднему фронту импульса четвертого триггера 20 через элемент 23 задержки осуществляется установка счетчика 7 в нулевое состояние. Знак перекоса определяется положением воспроизведенного одиночного импульса в цикле строчного воспроизведения. При перекосе одного знака происходит сначала воспроизведение одиночных импульсов, находящихся в начальных участках цикла строчного воспроизведения, а затем воспроизведение двойных импульсов и повторно одиночных импульсов, но находящихся в конечных участках цикла строчного воспроизведения, Управляющий импульс начала строчного воспроизведения с формирователя 28 управляющих импульсов запускает второй ждущий мультивибратор 25 на время...

Номер патента: 1278970

Опубликовано: 23.12.1986

Авторы: Теслер, Цизин

МПК: G11B 20/12, G11B 27/10, H04L 7/08 ...

Метки: видеомагнитофона, синхронизации, цикловой, цифрового

...количеству циклов, размещенных на сегменте записи. При этом фазовые скачки, возникающие между сегментами записи, расположены меж ду интервалами накопления и не оказывают воздействия на помехоустойчивость цикловой синхронизации,С целью повышения помехоустойчивости цикловой синхронизации при появлении в вос производимом сигнале случайных комбинаций, совпадакццих со структурой сиц;рослова, содержащегося в каждом цикле данных, в качестве позиции синхронизации, т, е, позиции зоны поиска, которой соответствует положение истинного синхрослова, выбирается та из позиций зоны поиска, на которой из воспроизводимого сигнала выде 1278970Формула изобретения 40 45 50 55 лилось максимальное число синхроимпульсов. Выделение синхрослов из...

Номер патента: 1282210

Опубликовано: 07.01.1987

Авторы: Поляков, Смирнов

МПК: G11B 27/10

Метки: импульсов, тактовых, формирования

...состояние, Триггер 7 открывает элемент 10И 9 для прохождения импульсов с генератора 10 на счетчик 11. После начала заполнения счетчика 11, черезинтервал времени, определяемый с учетом нестабильности следования тактовых импульсов, начинается формирование интервала разрешения для следующего тактового импульса, При этомсрабатывает дешифратор 12, триггер 6устанавливается в нулевое состояниеи сигналом с инверсного выхода разрешает прохождение тактового импульса через элемент И 2 с формирователя 1. Поступивший тактовый импульсчерез элементы И 2 и 15 и элемент25ИЛИ 13 поступает на выходную шину 14устройства. Кроме того, этот импульспроходит через элемент ИЛИ 3 и поступает на дифференцирующий элемент 17,где формируется по заднему...

Номер патента: 1283845

Опубликовано: 15.01.1987

Авторы: Гараев, Лялин, Рагульскис, Тарасов

МПК: G11B 15/44, G11B 27/10

Метки: движущейся, деформации, динамической, ленты, магнитной

...через второй регистр 11 к одним вхоцам вычитателя 16, соединенного другими входами с соединенными между собой выходами первого регистра 8 и входами второго регистра 11,Устройство работает следующим образом. На движущуюся магнитную ленту 2 записывается контрольный сигнал 3, представляющий собой поперечную линию намагниченности, расположенную под острым углом к краю магнитной ленты 2Контрольный сигнал 3 воспроизводится блоком 1 магнитных головок, усиливается усилителями 4 и формируется в виде коротких импульсов Формирователями 5 импульсов. На выходе первого из Формирователей 5 импульсов формируется первый из воспроизводимых импульсов с движущейся магнитной ленты 2, который через второй элемент ИЛИ 10 устанавливает счетчик 7 импульсов в...

Номер патента: 1283846

Опубликовано: 15.01.1987

Авторы: Гараев, Лялин, Мамушин, Тарасов

МПК: G11B 27/10

Метки: движения, ленты, магнитной, параметров

...ленты работает следующим образом.В исходном состоянии первый, второй, третий и четвертый триггеры 12- 15, счетчик 6 и дополнительный счетчик 23 находятся в нулевом состоянии. При перемещении угловых магнитных отпечатков 25 измерительной магйитной ленты 2 мимо блока 1 магнитных головок в последних происходит Формирование импульсов воспроизведения, которые через блок 3 усилителей и блок 4 Формирователей импульсов1283846 Устройство для измерения параметров движения магнитной ленты, содержащее блок лагнитных головок, соеди ненный с входами блока усилителей, выходы которого подключены к входам блока формирователей импульсов, элемент ИЛИ, соединенный выходом с информационным входом счетчика, подсоединенного установочным входом к выходу...

Номер патента: 1290414

Опубликовано: 15.02.1987

Авторы: Мачульский, Мороз, Потужный

МПК: G11B 27/10, G11B 27/36

Метки: допускового, записи, колебаний, магнитной, носителя, скорости

...15 и поступает на вход индикатора 14 2"годен - не годен" 16, который индицирует состояние Не годен".В случае наличия выпадений СИИ или превьшения допустимых значений ПАМ СИИ или шума на одном или нескольких выходах соответствующих блоков контроля 5, 7 или 9 появляется сигнал высокого логического уровня включающий соответствующие индикаторы 6, 8 или 10, а также поступающий через схему ИЛИ 14 на вход реле 13 времени. Реле 13 времени срабатывает, на его выходе появляется высокий логический уровень, который в качестве запрещающего сиг-. нала поступает на управляющий вход элемента ЗАПРЕТ.После прекращения выпадений СИИ или установления ПАМ СИИ или шума в допускаемые пределы на выходах соответствующих блоков контроля вновь устанавливается...

Номер патента: 1297112

Опубликовано: 15.03.1987

Авторы: Будагян, Мнацаканян

МПК: G11B 20/12, G11B 27/10

Метки: адресации, диске, записей, магнитном, несимметричной, последовательности, секторных, сигналов, формирования

...прорезями образует сектор,Устройство работает следующим образом.Перед применением пакет магнитных дисков форматируют, т,е. осуществляют последовательную нумерацию всех секторов дисковых дорожек по всем цилиндрам. Процесс форматирования инициирует устройство управления накопителями на магнитных дисках, вырабатывая последовательные сигналы на входах 8, 4 и 2, в соответствии с которыми происходит сброс регистров 6 и 7 адреса цилиндра и адреса сектора, прием содержимого этих регистров 6 и 7 в регистр 1 сдвига через элемент ИЛИ 5 и элемент И 3 и сдвкгк содержимого регистра 1 сдвига, сигналы с выхода которого поступают в накопитель 9 на магнитных дисках и осуществляют запись нулевых номеров цилиндра и сектора на магнитный диск, После записи...

Номер патента: 1304073

Опубликовано: 15.04.1987

Авторы: Киреева, Литвинов

МПК: G11B 27/10

Метки: записи, колебаний, магнитной, носителя, скорости

...Проектная, 4 11 зобретение огносится к технике магиой записи, а именно к устройствам контроля колебаний скорости магнитного чя и си11 ег изобретения - повышение точности ко нт р о,я.На чертеже приведена блок-схема предлагаемого устройства.Устройство содержит датчик 1 импульсов, двоичный счетчик 2, блок 3 памяти, одно- вибратор 4, задатчик 5 кода эталонного напряжения, мультиплексор 6, цифроаналоговый преобразователь 7 и осциллографический индикатор 8.Устройство работает следующим образом.Счетчиком 2 подсчитываются импульсы, поступающие с датчика 1, до тех пор, пока воспроизведенный сигнал не поступает на пину 9. При этом код числа со счетчика 2 переносится в блок 3 памяти. Одновременно одновибратором 4 вырабатывается импульс...

Номер патента: 1314383

Опубликовано: 30.05.1987

Авторы: Рыжановский, Селихов, Хаврюченко

МПК: G11B 27/10

Метки: временной, записи-воспроизведении, магнитной, ошибки

...изобретения - повышение точ ности измерения .временной ошибки при магнитной записи-воспроизведении.На чертеже изображено устройство для измерения временной ошибки при магнитной записи-воспроизведении.Устройство содержит воспройзводящую головку 1, соединенную с входом формирователя 2 импульсного сигнала, генератор 3 периодического сигнала, триггер 4, индикатор 5, элемент ЗАПРЕТ 6, подсоединенный входом к выходу формирователя 2 импульсного сигнала, подключенному к входу генератора 3 периодического сигнала, де.шифратор 7, соединенный выходом с первым входом индикатора 5, первый и второй сдвоенные мультиплексоры 8 и 9, первый и второй элементы 10 и 11 задержки, реверсивный счетчик 12 и элемент И 13. Первый сдвоенный мультиплексор...

Номер патента: 1314384

Опубликовано: 30.05.1987

Авторы: Галкин, Дубинин, Чумакова, Шамин, Шикерун

МПК: G11B 27/10

Метки: аппаратов, записи, магнитной, синхронизации

...каналов 3 и 4. В каждом из каналов 3 и 4 содержатся последовательно соединенные преобразрватель 5,формирователь 6 сигналов управленияи счетчик 7, подключенный входом ксинхронизирующему выходу соответствующего аппарата 2 записи-воспроизведения,а выходом - к одному из входов вычитателя 8,выход которого черекорректор 9 скорости связан с однимуправляющим входом синхронизируемогоаппарата 2. Кроме того, устройствосодержит блок 10 сравнения, соединенный входами с выходами воспроизведения аппаратов 2 записи-воспроизведения, входами преобразователей 5 и выходом подсоединенный через блок 11управления скоростью к другому управляющему входу синхронизируемого аппарата 2,Работа устройства поясняет совокупность операций способа синхронизации...

Номер патента: 1314385

Опубликовано: 30.05.1987

Авторы: Алексеенко, Баталинский, Иванов, Юрчишин

МПК: G11B 27/10

Метки: аппарата, воспроизведения, записи, канала, магнитной, синхронизации, фазовой, цифровой

...- повышение точности синхронизации при упрощенииустройства за счет повышения его помехозащищенности,На чертеже приведена функциональная схема устройства для фазовой синхронизации канала воспроизведенияаппарата цифровой магнитной записи.Устройство содержит последовательно соединенные блок 1 рассогласования, выполненный в виде регистра 1,цифроаналоговый преобразователь 2,фильтр 3 нижних частот, управляемыйгенератор 4 и счетчик 5 импульсов,подключенный выходами к входам регистра 1, элемент НЕ б, включенныймежду выходом старшего разряда счетчика 5 импульсов и соответствующимвходом регистра 1, при этом управляющая шина 7 подключена к управляющему входу регистра 1,Устройство работает следующим образом,На выходе регистра 1 формируетсяцифровой...

Номер патента: 1327177

Опубликовано: 30.07.1987

Автор: Малюк

МПК: G11B 27/10

Метки: восстановления, импульсов, тактовых

...следования и длительность импульсов с генератора 10 импульсов таковы,что после окончания первого тактового импульса счетчик 11 заполнился до заданного разряда включительно, вследствие чего на этом разряде появляется единичный уровень.После окончания тактового импульса на выходе элемента ИЛИ 16 появляется единичный сигнал, который поступает на первые входы элементов И 19, разрешая прохождение единичного сигнала с этого разряда счетчика 11 через второй вход элемента И 19 и элемент ИЛИ 21 на его выход. Этот единичный сигнал через элемент ИЛИ 18 поступает на вход установки в 0 счетчика 11, обнуляя счетчик, через элемент ИЛИ 13 на счетный вход второго триггера 12,а также на вход установки в "1" триггеров 22,устанавливая их. в "1"....

Номер патента: 1339647

Опубликовано: 23.09.1987

Авторы: Кузнецов, Прошин

МПК: G11B 27/10

Метки: движения, ленты, магнитной, скорости

...всигцз,з, цос цк)щего От Верного ри Гера 4 цз цсрвый элсчсп И-НЕ 5 и регистратор 9. ;награда цд фи(. 2, г показывает сигнал, цосгуцак)ций и цервоп элечента И-НЕ 5 нд рсвсрсивцый чстчик 7, лиаграмча на фиг. 2, л - си Иал, цосгуцаюИий От второо элемента И-НЕ 6 цд рсвсрсивный счетчик 7 и второй триггер 8.Устройство работает (лс,уюц(им образом.Здцисдццый рдцсс ц;1 ма: нитный но итсг 1 ьсиГ(аг ВоспОиз водит(51 ма Гни 1 но и головкой 2 фиг. 2. З) и через усил- тель-формирователь 3 фиг. 2, б) цсрсключаст триггер 4 фиг. 2, в). (:;Игнаг с инвсрсн)го вхола триггера 4 открыва(т элс. мент И-НЕ 6, нрез который с усилцтсляформи)ов;псля 3 цро)нлит имцу,ьс (фиг. 2, г). Г.воих фропом тот ич (ульс производит ззццсь в счетчике 7 ц(сл лающего со схемы 10...

Номер патента: 1339648

Опубликовано: 23.09.1987

Авторы: Вахрушев, Лялин, Соловьев

МПК: G11B 27/10

Метки: движения, ленты, магнитной, параметров

...к приему следующего воспроизведенного импульса с усилителя-формирователя 3. При наличии двух воспроизведенных импульсов в строке или при отсутствии обоих к началу следующего строчного воспроизведения первый триггер 4 находиться в нулевом состоянии, что разрешает прохождение управляющего импульса через первый элемент И 5 на четвертый триггер 20. Передним фронтом управляющего импульса четвертый триггер 20 перебрасывается в нулевое состояние. По заднему фронту импульса с четвертого триггера 20 в первый регистр 19 со счетчика 7 происходит запись числа, равного количеству циклов строчного воспроизведения, при которых происходило воспроизведение одиночных импульсов. Первый регистр 19 воздействует на индикатор 15, отображающий перекос...

Номер патента: 1339649

Опубликовано: 23.09.1987

Автор: Кисляков

МПК: G11B 27/10

Метки: вращения, лентопротяжного, механизма, элемента

...14 частоты, подсоединенного управля 10 щим входом к выходу залатцикг 1 25 З диаметра элемента 6 вращсция лентопротяжного механизма. Второй выход залатцика 24 тормозного момента и усилия прижима соединен с входом формирователя 21 сигнала прижима, подклюцецного выходом к узлу5прижима,Устройство для контроля элемента вращения лентопротяжного механизма работает следующим образом.В процессе контропя элемент 6 врагцсния лентопротяжного механизма, цапгчмер прижимной ролик, прижат за счет воздействия узла 15 прижима к валу 2 электродвигателя 1. Вращение вала 2 элсктродвигателя 1. передается за счет сил трения элементу 6 вращения лентопротяжного механизма. При этом первый и второй датчики угловой скорости характериз От соответственно угловую...
