Устройство для измерения параметров движения магнитной ленты

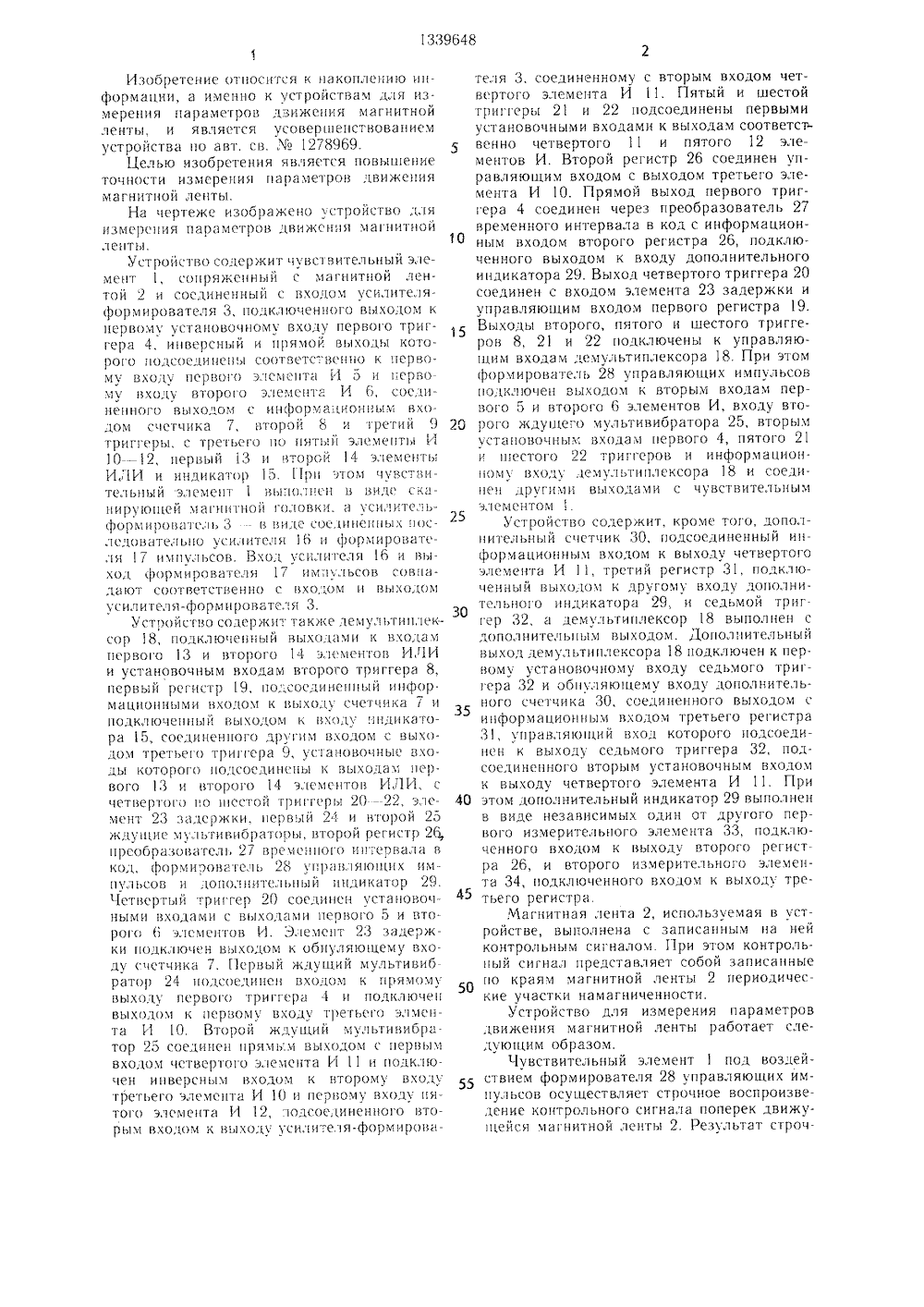

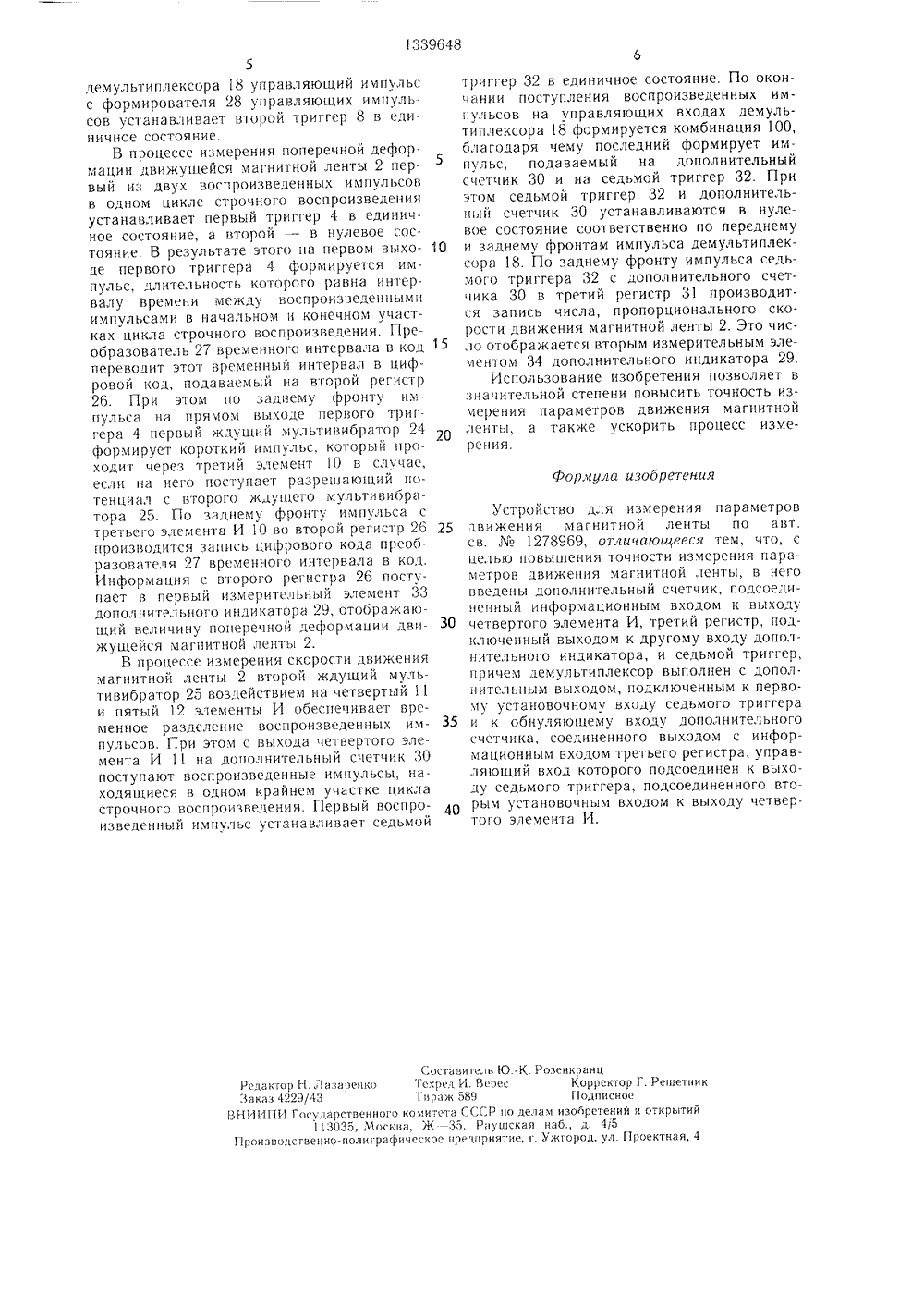

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9) (11) 9 51)4 611 В 27 О ПИСАНИЕ ИЗОБРЕТЕНИ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(7 ) Устиновский механический институт(54) УСТРОЙСТВО Д,ЛЯ ИЗМЕРЕНИЯПАРАМЕТРОВ ДВИЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ(57) Изобретение касается накопления информации. Цель изобретения, - повышениеточности измерения параметров движениямагнитной ленты 2. Мультивибратор 25 воздействием на элементы И 11 и 12 обеспечивает временное разделение воспроизведенных импульсов. С выхода элемента И 1 на счетчик 30 поступают воспроизведенные импульсы, находящиеся в одном крайнем участке цикла строчного воспроизведения. По окончании поступления воспроизведенных импульсов на управляющий входах демультиплексора 18 формируется комбинация 100, благодаря чему последний формирует импульс, подаваемый на счетчик 30 и на триггер 32, которые устанавливаются в нулевое состояние соответственно по переднему и заднему фронтам импульса демультиплексора 18. По заднему фронту импульса триггера 32 со счетчика 30 в регистр 31 производится запись числа, пропорционального скорости движения магн. ленты 2. Это число отображается измерительным элементом 34 индикатора 29.1 ил.Изобретение относится к накоплению информации, а именно к устройствам для из. мереция параметров движения магнитной ленты, и является усоверпецствовацисм устройства по авт. св. % 1278969.Целью изооретения является повышение точности измерения параметров движения магнитной ленты.На цсртеже изображено устройство д,я измершия парамстров вижсРия магнитной ленты.Устройство содержит цувствительный элемент 1, сопряженный с магнитной лентой 2 и соединенный с входом усилителя- формирователя 3, подключенцого выходом к первому установочному входу первого триггера 4, инверсный и прямой выходы которого подсоединены соотвстс. всццо к первому входу первоо эгСмсцтг И 5 и срвомм входу второго эгс,;сгга И 6, сос,:Р ценного выходом с информационным входом счстцика 7, второй 8 и третий 9 триггеры, с третьео цо пятый элементы И 10. - 12, первый 13 ц второй 14 элементы И,1 И и индикатор 5. 1 ри этом чувствительный элемент 1 вьгОгнсц в виде скацирук)пРей магцитгой головки, а усилтсльформировапгсль 3 - в виде соединенных пос,сдовстеьцО ус.итсля 16 и формирователя 17 импульсов. Вход усилителя 16 и вь- ход ф)рмироватс,)я 17 им:ульсов совпала)от соответственно с входом и выходом усилителя-формирователя 3.Устройство содержи- такке демультиплексор 18, подключенный выходами к входам первого 13 и второго 14 эгсмецтов ИЛИ и установочным входам второго триггера 8, первый регистр 19, подсоединенный информационными входом к выходу счстцика 7 и подключенный выходом к входу индикатора 5, соединенного другим входом с выходом третьего триггера 9, устацовоцныс входы которого юдсосдинсцы к выходам первого 13 и второго 14 элементов ИЛИ, с четвертог) о шестой трипсры 20 - 22, элемент 23 задержки, первый 24 и второй 25 ждущие мультивибраторы, второй регистр 26, преобразователь 27 временого иггервалР в код, формирователь 28 управляощих ими ул ьсов и допол интел ьн ы й индикатор 29. С 1 ствсртый триггер 20 соединен установочными входами с выходами цепного 5 и второго 6 элементов И. Злеснт 23 задержки подключен выходом к обцуляющему входч счетчика 7. Первый ждущий мультивибратор 24 подсоединен входом к прямому выходу первого триггера 4 и подклюцец выходом к первому входу третьсго элысцта И 10. Второй ждущий мультивибратор 25 соединен црямь:м выходом с первым вхо,Ох четвертого элемента И 11 и подключен инверсным входом к второму входу третьего элемента И 10 и первому входу пятого элемента И 12, подсоединенного вторым входом к выходу усилителя-формирова 5 10 15 2;25 ЗО 35 40 45 5 О 55 теля 3, соединенному с вторым входом цетвсртого элемента И 11. Пятый и шестой триггеры 21 и 22 подсоединены первыми установочными входами к выходам соответственно четвертого 11 и пятого 12 элементов И. Второй регистр 26 соединен управляющим входом с выходом третьего элемента И 10. Прямой выход первого триггера 4 соединен через преобразователь 27 временного интервала в код с информационным входом второго регистра 26, подклюценного выходом к входу дополнительного индикатора 29. Выход четвертого триггера 20 соединен с входом элемента 23 задержки и управляюцим входом первого регистра 19. Выходы второго, пятого и шестого триггеров 8, 21 и 22 подключены к управляющим входам демультиплексора 18. При этом формирователь 28 управляющих импульсов подключен выходом к вторым входам первого 5 и второго 6 элементов И, входу второго ждущего мультивибратора 25, вторым установочным входам первого 4, пятого 21 и шестого 22 триггеров и информационцому входу демультиплексора 18 и соединен другими выходами с чувствительным элементом.Устройство содержит, кроме того, дополнительный сцетцик 30, подсоединенный информационным входом к выходу четвертого зле лента И 11, третий регистр 31, подключенный выходом к другому входу дополнительного индикатора 29., и седьмой триггер 32, а демультиплексор 18 выполнен с дополцителыым выходом. Дополнительный выход демультиплексора 18 цодклюцен к первому установочному входу седьмого три- гера 32 и обцуляющему входу дополнительного счетчика 30, соединенного выходом с информационным входом третьего регистра 31, управлякщий вход которого подсоединен к выходу седьмого триггера 32, подсоединенного вторым установочным входом к выходу четвертого элемента И 11. При этом дополнительный индикатор 29 выполнен в виде независимых один от другого первого измерительного элемента 33, подклюценного входом к выходу второго регистра 26, и второго измерительного элемента 34, подключенного входом к выходу третьего регистра.Магнитная лента 2, используемая в устройстве, выполнена с записанным ца ней контрольным сигналом. При этом контрольный сигнал предстазляет собой записанные по краям магнитной ленты 2 периодические участки намагниченности.Устройство для измерения параметров движения магнитной ленты работает следующим образом.Чувствительный элемент 1 под воздействием формирователя 28 управляющих импульсов осуществляет строцное воспроизведение контрольного сигнала поперек движуцейся магнитной ленты 2. эезультат строч 1339648ного воспроизведения с чувствительного элемента 1 проходит через усилитель-формирователь 3 на первый триггер 4 и на чет вертый и пятый элементы И 11 и 12.По заднему фронту управляющего импульса начала строчного воспроизведения с формирователя 28 управляющих импульсов производится установка первого триггера 4 в нулевое состояние. Воспроизведенный импульс с усилителя-формирователя 3 перебрасывает первый триггер 4 в единичное состояние. При перекосе магнитной ленты 2 не происходит воспроизведение другого импульса, благодаря чему в этом случае к приходу следующего управляющего импульса первый триггер 4 сохраняет единичное состояние. Это приводит к тому, что следующий управляющий импульс проходит через второй элемент И 6 на счетчик 7 и на четвертый триггер 20, который устанавливается в единичное состояние. По заднему фронту управляющего импульса первый триггер 4 устанавливается в нулевое состояние, что обеспечивает подготовку к приему следующего воспроизведенного импульса с усилителя-формирователя 3. При наличии двух воспроизведенных импульсов в строке или при отсутствии обоих к началу следующего строчного воспроизведения первый триггер 4 находиться в нулевом состоянии, что разрешает прохождение управляющего импульса через первый элемент И 5 на четвертый триггер 20. Передним фронтом управляющего импульса четвертый триггер 20 перебрасывается в нулевое состояние. По заднему фронту импульса с четвертого триггера 20 в первый регистр 19 со счетчика 7 происходит запись числа, равного количеству циклов строчного воспроизведения, при которых происходило воспроизведение одиночных импульсов. Первый регистр 19 воздействует на индикатор 15, отображающий перекос магнитной ленты 2. По заднему фронту импульса четвертого триггера 20 через элемент 23 задержки осуществляется установка счетчика 7 в нулевое состояние. Знак перекоса определяется положением воспроизведенного одиночного импульса в цикле строчного воспроизведения. При перекосе одного знака происходит сначала воспроизведение одиночных импульсов, находящихся в начальных участках цикла строчного воспроизведения, а затем воспроизведение двойных импульсов и повторно одиночных импульсов, но находящихся в конечных участках строчного воспроизведения. Управляющий импульс начала строчного воспроизведения с формирователя 28 управляющих импульсов запускает второй ждущий мультивибратор 25 на время ожидания воспроизведенного импульса, находящегося на начальном участке цикла строчного воспроизведения. Второй ждущий мультивибратор 25 воздействием на четвертый 11 и пятый 12 элементы И обеспечивает временное разделение воспроизведенных импульсов. При отсутствии воспроизведенных импульсов пятый и шестой триггеры 21 и 22 остаются в нулевом состоянии, обеспечивающем на управляющих входах демультиплексора 18 комбинацию 000 или комбинацию 00. В первом случае управляющий импульс с формирователя 28 управляющих импульсов, поступающий на информационный вход демультиплексора 18, устанавливает второй триггер 8 в единичное состояние. При наличии одного воспроизведенного импульса в начальном участке цикла строчного воспроизведения на управляюгцих входах демуль типлексора 18 присутствует комбинация 101,а управляющий импульс проходит через демультиплексор 18 и второй элемент ИЛИ 14 и устанавливает третий триггер 9 в нулевое состояние. По заднему фронту этого управляющего импульса пятый 21 и шестой 22 2 О триггеры устанавливаются в нулевое состояние, что обеспечивает подготовку к приему следующего воспроизведенного имульса.При наличии двух воспроизведенных импульсов в цикле строчного воспроизведения пятый 21 и шестой 22 триггеры находятся в единичном состоянии, а управляюгций импульс с формирователя 28 управляющих импульсов в соответствии с комбинацией 1 на управляющих входах демультиплексора 18 устанавливает второй триггер 8 в нулевое состояние. В следующем цикле строчного воспроизведения при наличии двух воспроизведенных импульсов управляющий импульс с формирователя 28 управляющих импульсов в соответствии с комбинацией 011 на управляющих входах демультиплексора 18 не проходит через последний. После двойных воспроизведенных импульсов при перекосе того же значка поступают одиночные воспроизведенные импульсы, находящиеся в конечных участках циклов строчного воспроизведения. При этом 40 шестой триггер 22 воспроизведенными импульсами устанавливается в единичное состояние. В результате этого в соответствии с комбинацией 010 на управляющих входах демультиплексора 8 управляющие импульсы проходят через второй элемент ИЛИ4 на 45 третий триггер 9, подтверждая его состояние. При изменении знака перекоса после двойных воспроизведенных импульсов поступают одиночные воспроизведенные импульсы, находяп 1 иеся в начальных участках циклов строчного воспроизведения, что приводит к перебросу пятого триггера 21 в единичное состояние. Благодаря этому в соответствии с комбинацией 001 на управляющих входах демультиплексора 8 управляющий импульс с формирователя 28 управляющих у импульсов перебрасывает третин триггер 9 вединичное состояние. При отсутствии воспроизведенных импульсов в соответствии с комбинацией 000 на управляющих входах;1 аказ 4229/4 З Гираж 589 Г 1 одписное ВНИИПИ Государственного комитета СССР по дедам изобретении и открытий 113035, Москва, Ж - 55, Раушская наб., д. 45 Производственно-полиграфинескос предприятие, г. Ужгород, ул. Проектная, 45демультиплексора 18 управляющий импульс с формирователя 28 управляюгцих импульсов устанавливает второй тригге.р 8 в единичное состояние.В процессе измерения поперечной деформации движущейся магнитной ленты 2 первый из двух воспроизведенных импульсов в одном цикле строчного воспроизведения устанавливает первый триггер 4 в единиц. ное состояние, а второй - в нулевое состояние. В результате этого на первом выходе первого триггера 4 формируется импульс, длительность которого равна интервалу времени между воспроизведенными импульсами в начальном и конечном участках цикла строчного воспроизведения. Преобразователь 27 временного интервала в код переводит этот временный интервал в цифровой код, подаваемый па второй регистр 26. При этом по заднему фронту импульса на прямом выходе первого триггера 4 первый ждущий мультивибратор 24 формирует короткий импульс, который проходит через третий элемент 10 в случае, если на него поступает разрешакпций потенциал с второго ждущего мультивибратора 25. По заднему фронту импульса с третьего элемента И 10 во второй регистр 26 производится запись цифрового кода преобразователя 27 временного интервала в код. Информация с второго регистра 26 поступает в первый измерительный элемент 33 дополнительного индикатора 29, отображающий величину поперечной деформации движущейся магнитной ленты 2.В процессе измерения скорости движения магнитной ленты 2 второй ждущий мультивибратор 25 воздействием на четвертый 11 и пятый 12 элементы И обеспечивает временное разделение воспроизведенных импульсов. При этом с выхода четвертого элемента И 11 на дополнительный счетчик 30 поступают воспроизведенные импульсы, находящиеся в одном крайнем участке цикла строчного воспроизведения. Г 1 ервый воспроизведенный импульс устанавливает седьмой триггер 32 в единичное состояние. По окончании поступления воспроизведенных импульсов на управляющих входах демультиплексора 18 формируется комбинация 100, благодаря чему последний формирует импульс, подаваемый на дополнительный счетчик 30 и на седьмой триггер 32. При этом седьмой триггер 32 и дополнительный счетчик 30 устанавливаются в нулевое состояние соответственно по переднему 10 и заднему фронтам импульса демультиплексора 18. По заднему фронту импульса седьмого триггера 32 с дополнительного счетчика 30 в третий регистр 31 производится запись числа, пропорционального скорости движения магнитной ленты 2. Это число отображается вторым измерительным элементом 34 дополнительного индикатора 29.Использование изобретения позволяет взначительной степени повысить точность измерения параметров движения магнитной ленты, а также ускорить процесс измерения. Устройство для измерения параметров25 движения магнитной ленты по авт.св. Мо 1278969, от,гинающееся тем, что, сцелью повышения точности измерения параметров движения манитной ленты, в неговведены дополнительный счетчик, подсоединенный информационным входом к выходуЗО четвертого элемента И, третий регистр, подключенный выходом к другому входу дополнительного индикатора, и седьмой триггер,причем демультиплексор выполнен с дополнительным выходом, подключенным к первому установочному входу седьмого триггера35 и к обнуляющему входу дополнительногосчетчика, соединенного выходом с информационным входом третьего регистра, управляющий вход которого подсоединен к выходу седьмого триггера, подсоединенного вто 40 рым установочным входом к выходу четвертого элемента И,
