Номер патента: 1818636

Опубликовано: 30.05.1993

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/22

Метки: воспроизведения, временных, записи, искажений, коррекцией, магнитной, многоканальной, сигналов

...выходном сигнале устройства, Затем подключают вход управления (замыкая тем самым цепь обратной связи) и в дальнейшем при работе устройства минимум ВИ на выходе устройства при действии дестабилизирующих факторов устанавливается автоматически.Цепь обратной связи, включенная между выходом цифроаналогового преобразо-. вателя 21 и входом управления аттенюатора 26, работает следующим образом, За счет неидеальности коррекции ВИ сигнал НЧОС на выходе цифроаналогового преобразователя 21 имеет остаточные ВИ, проявляющиеся как паразитнаа частотная модуляция сигнала (ПЧМ). Такую е ПЧМ имеет и выходной информационный сигнал, Выделенныйвторым фильтром нижних частот 34 НЧОС с ПЧМ поступает на частотный детектор 35, выделяющий сигнал, пропорциональный...

Номер патента: 1783577

Опубликовано: 23.12.1992

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/00, G11B 20/22

Метки: воспроизведения, временных, записи, искажений, коррекцией, магнитной, многоканальной, сигналов

...второй фильтр нижних частот, выходные шины информационого сигнала, первый формирователь импульсов, масштабное устройство, третий фильтр нижних частот, фазовый детектор, суммирующий усилитель, генераторуправляемый напряжением, делитель .частоты. второй формирователь импульсов и полосовой фильтр; в каждом канале воспроизведения опорного сигнала - пороговое устройство, одновибратор с повторным запуском, первую и вторую схемы И, схемы ИЛИ и формирователь импульсов, дополнительно введены: в одном канале записи информационного сигнала -делитель частоты, фильтр нижних частот, суммирующий усилитель; в одном канале воспроизведения информационного сигнала - фильтр нижних частот, частотный демодулятор, квадратор, интегратор, усилитель и...

Номер патента: 1777178

Опубликовано: 23.11.1992

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/22

Метки: воспроизведения, временных, записи, искажений, коррекцией, магнитной, многоканальной, сигналов

...управления буферным накопителем через вычитатель кодов, на первый вход которого поступает цифровой код, гропорциональный статическому сдвигу информационного сигнала данного канала относительно сигнала первого канала. в зависимости от которого будет изменяться начальный адрес считывания из буферного накопителя, а следовательно, и величина задержки информационнога сигнала в буферном накопителе. Таким образом, при настройке устройства устранение статических ВИ между информационными сигналами производится путем изменения выходного кода датчика кодов во втором и каждом последующем канале воспроизведения. изменяя тем самым начальные адреса считывания из буферного накопителя, а следовательно, и величины задержек сигналов в буферных...

Номер патента: 1767529

Опубликовано: 07.10.1992

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/00

Метки: записи, имитатор, канала, магнитной, многоканальный

...корректора временных искажений.В предлагаемом устройстве для уменьшения дрейфа межканальных временных510 20 25 30 диненные первый сумматор 2, ко второму входу которого подключена входная шина опорного сигнала 3, первый фильтр 4 нижних частот, управляемую дискретно-аналоговую линию 5 задержки, полосовой фильтр 6, амплитудный модулятор 7 и второй сумматор 8 к выходной шине 9, при этом второй вход второго сумматора 8 соединен через первый аттенюатор 10 с выходом общего для всех каналов генератора 11 шума, второй вход амплитудного модулятора 7 соединен через второй аттенюатор 12 с выходом общего для всех каналов первого генератора 13 гармонического напряжения, а вход управления управляемой линии задержки 5 - с выходом схемы управления линией...

Номер патента: 1674229

Опубликовано: 30.08.1991

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 5/035

Метки: записи-воспроизведения, магнитной

...его частоты посредством первого и второго дополнительных делителей 28 и 32 частоты, а второй опорный сигнал - делением его частоты посредством первого дополнительного делителя 28 частоты,В режиме воспроизведения в каждом канале воспроизведения информационный сигнал воспроизводится головкой 2 воспроизведения информационного сигнала, воздействующей через усилитель 3 воспроизведения информационного сигнала, первый элемент 4 задержки и первый фильтр 5 нижних частот на аналого-цифровой преобразователь 6, Аналого-цифровой преобразователь 6 обеспечивает преобразование воспроизведенного информационного сигнала в цифровой код по опорному сигналу, поступающему с выхода первого формирователя 15 импульсов, По этому опорному сигналу цифровой код...

Номер патента: 1663626

Опубликовано: 15.07.1991

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/00, G11B 20/22

Метки: воспроизведения, записи, магнитной, многоканальной, сигналов

...14 производится путем выделения сигнала, соответствующего внутриканальным временным искажениям второго канала опорного сигнала, с помощью второго фазового детектора 27, включенного в схему фазовой автоподстройки частоты (ФАПЧ) состоящей из фазового детектора 27, фильтра 26 нижних частот, сумматора 22 напряжений, управляемого генератора 21 и делителя 28 частоты, Схема ФАПЧ осуществляет умножение частоты входного сигнала до требуемой величины. Так как опорный сигнал записан по соседней с информационными сигналом дорожке, в нем содержится информация не только о временных искажениях, вызванных колебаниями скорости, но и о временных искажениях, вызванных перекосами носителя относительно головок. Для уменьшениявлияния перекосов...

Номер патента: 1617456

Опубликовано: 30.12.1990

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/22, G11B 5/00

Метки: воспроизведения, записи, магнитной, многоканальной, сигналов

...производят запись опорных сигналов, расположены магнитные головки 4, осуществляющие запись информационных сигналов, Воспроизведение записанной информации в блоке 13 воспроизведения осуществляется первым 14 и вторым 15 полублоками магнитных головок воспроизведения, в которых первая 27 и вторая 41 магнитные головки воспроизведения опорного сигнала расположены по краям полублока, а межпу ними расположены магнитные головки 18 воспроизведения информационных сигналов, Сиг налы с полублоков 14 и 15 магнитных головок воспроизведения поступают на первую 16 и вторую 17 группы каналов воспроизведения, Так как группы каналса 16ои 17 идентичны, то рассмотрим работу только первой группы каналов 16. В каждой группе каналов имеется И идентичных...

Номер патента: 1607009

Опубликовано: 15.11.1990

Авторы: Макаренко, Местечкина, Паламарчук, Подтэпа

МПК: G11B 20/20

Метки: воспроизведения, временных, записи, искажений, коррекцией, магнитной, многоканальной, сигналов

...46 формирователипульсов, а также изменяется режим асштабирования блока 21 масштабирова ния. В этом случае меняется также режим работы фазового детектора 26, чем обеспечивается коррекция внутри- канальных временных искажений. 55Формула изобретения 5 16 ватель 13 записывается по сигналам с второго элемента 20 задержки в блок 14 памяти. По сигналам с выхода, генератора 4 эталонной частоты осуще ствляется считывание информации из блока 14 памяти, которая через циф- роаналоговый преобразователь 15 и фильтр 16 нижних частот поступает на выходные шины 17 информации. Воспроизводимый головками 22 и 24 воспро изведения опорный сигнал через усилители 23 и 25 воспроизведения поступает на пороговые элементы 35 и 41, Первый 36 и второй 42...

Номер патента: 1566405

Опубликовано: 23.05.1990

Авторы: Любашенко, Макаренко, Местечкина, Подтэпа

МПК: G11B 5/035

Метки: воспроизведения, записи, магнитной, многоканальной, сигналов

...через усилитель 2 и опорный сигнал от генератора 6 В качестве опорного сигнала целесообразно использовать гармонический. При воспроизведении линия 12 выравнивает время прохождения сигналов на входы преобразователя 14 После считывания кодовых слов из буферного накопителя 15 со стабильной частотой формируется информационный сигнал с мень шими временными искажениями, Опорный сигнал от головок 8 поступает в фазовые детекторы каждого канала, Сигнал для управления преобразователем 14 выделяется при помощи фазового детектора 27, включенного в схему фаэовой автоподстройки частоты (ФАПЧ), осуществляющей умножение частотьф входного сигнала до требуемой величины, Так как опорный сигнал записан по соседней с информационным сигналом дорожке, в...

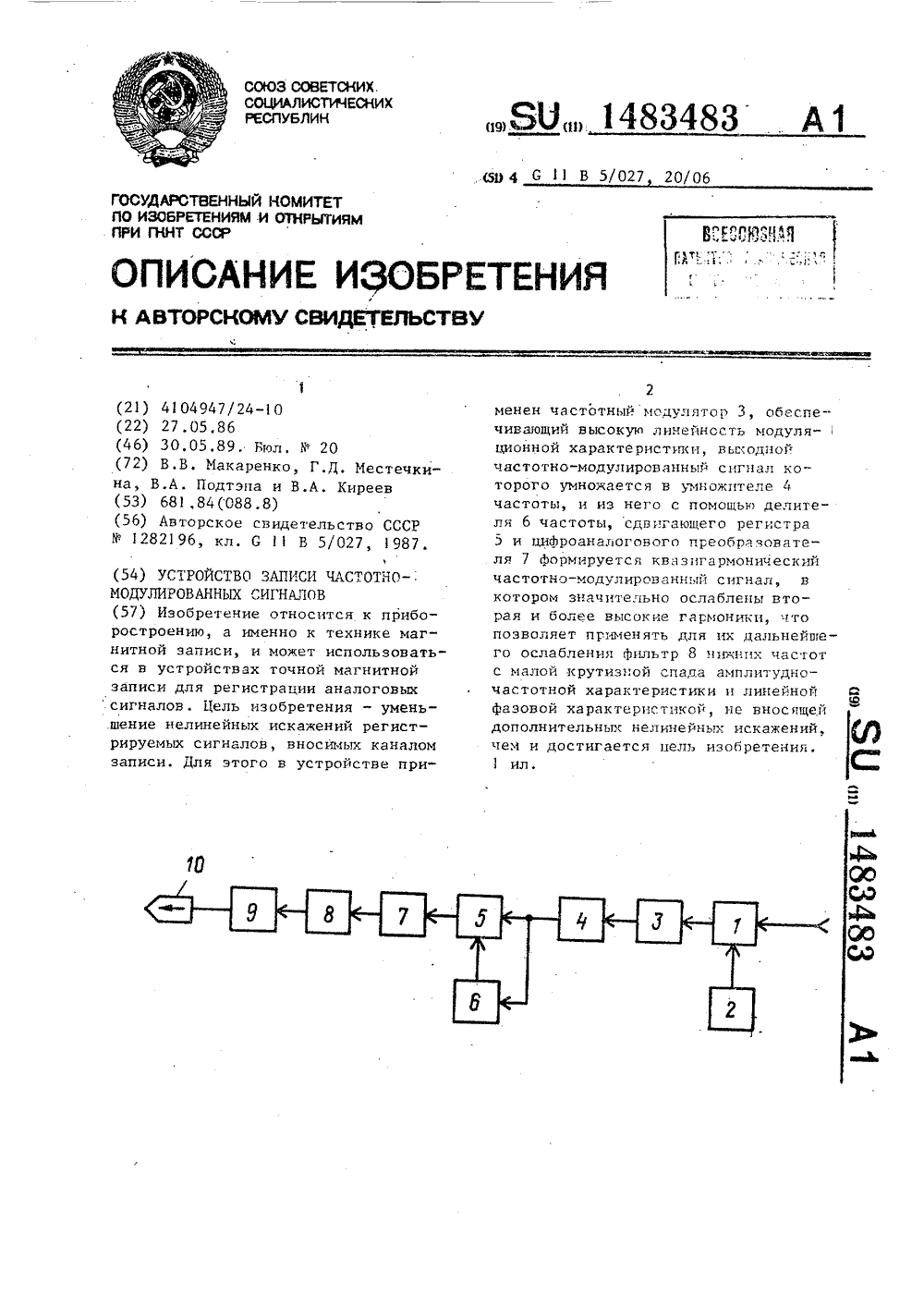

Номер патента: 1483483

Опубликовано: 30.05.1989

Авторы: Киреев, Макаренко, Местечкина, Подтэпа

МПК: G11B 20/06, G11B 5/027

Метки: записи, сигналов, частотно-модулированных

...(ЧМ-сигнал) поступает на умножитель 4 частоты с коэффициентом умножений "и , а с его выхода - на синхронизирующий вход тпразрядного сдвнгающего регистра 5 и через делитель частоты с коэффициентом деления "тп" (равным числу разрядов сдвигающего регистра 5) - на информационный вход этого регистра. Сигналы выходного позиционного кода , сдвигающего регистра 5 преобразуются в цифроаналоговом преобразователе 7 в ступенчато изменяющееся напряжение, представляющее собой ЧМ-сигнал с квазигармонической несущей, в которой вторая и более высокие гармоники в значительной мере ослаблены. Дальнейшее их ослабление до требуемой величины осуществляется в Фильтре 8 нижних частот. После усиления в усилителе 9 записи квазигармонический ЧМ-сигнал...

Номер патента: 1429159

Опубликовано: 07.10.1988

Авторы: Киреев, Макаренко, Местечкина, Подтэпа

МПК: G11B 20/06, G11B 5/027

Метки: воспроизведения, записи, магнитной, носителя, сигналов, частотно-модулированных

...осуществляется коррекция временных искажений этого сигнала путем изменения частоты, управляющей скоростью пЕреноса в регистре. Сигнал управления регистром 15 формируется путем умножения частоты опорного сигнала в и раз схемой фазовой .автоподстройки частоты, содержащей Фазовый детектор 16, фильтр 17 нижних частот, генератор 18, управляемый напряжением, и делитель 19 частоты на и. Величину и выбирают из условия и ъ 201 с /2 где 1, - частота несущей частотно-модулированного сигнала, а Й- частота опорного сигнала, записанного на носитель, После демодуляции в демодуляторе 20 и фильтрации в выходном блоке 21 на выходе устройства Формируется информационный сигнал, свободный от временных искажений и с расширенным динамическим диапазоном....

Номер патента: 1345243

Опубликовано: 15.10.1987

Авторы: Киреев, Макаренко, Местечкина, Подтэпа

МПК: G11B 5/027

Метки: воспроизведения, записи, модулированных, сигналов, частотно

...4 опорной частоты, головку 5 записи и головку 6 воспроизведения, установленные с возможностью сопряжения с носителем магнитной записи и соединенные соответственно с выходом усилителя 7 записи и со входом усилителя-ограничителя 8, частотный модулятор 9, частотный детектор 10, первый и второй фильтры 11 и 12 нижних частот, аналого-цифровой преобразователь 13, цифро-аналоговый преобразователь 14,буферный накопитель 15 делитель 16 частоты, полосовой фильтр 17, линию 18 задержки, генератор 19 эталонной частоты и корректирующий фильтр 20 верхних частот, Выход сумматора 935 напряжений соединен через частотный модулятор 9 со входом усилителя 7 записи. Выход усилителя-ограничителя 8 подключен ко входу частотного детектора 10, выход которого...

Номер патента: 1278938

Опубликовано: 23.12.1986

Авторы: Киреев, Макаренко, Местечкина, Подтэпа

МПК: G11B 20/22, G11B 5/02

Метки: воспроизведения, временных, записи, искажений, коррекцией, магнитной

...вого преобразователя 5 шумовых составляющих, находящихся за диапазоном частот информационного сигнала. Опорный и информационный сигналы через управляемый элемент 16 задержки, служащий для выравнивания времени прохождения информационно 5 10 15 20 25 30 35 40 45 го и опорного сигналов через фильтр 4 нижних частот и полосовой фильтр 3 соответственно, поступают на входы аналогоцифрового преобразователя 5, преобразующего их в параллельный цифровой код, который записывается в блок 7 памяти. Считывание кода из него осуществляется со стабильной частотой, вырабатываемой тактовым генератором.После считывания из блока 7 памяти кодовые слова преобразуются в аналоговую форму в цифроаналоговом преобразователе 9,Опорный сигнал выделяется...

Номер патента: 1270797

Опубликовано: 15.11.1986

Авторы: Киреев, Макаренко, Местечкина, Подтэпа

МПК: G11B 20/22, G11B 27/10

Метки: временных, искажений, коррекции

...окончания режима считывания, чтобы устранить возможность возникновения временных искажений в эти моменты времени. Для слежения за средним значением частоты опорного сигнала, воспроизводимого с носителя, а следовательно, и за средней скоростью движения носителя в вычитателе 22 кодов формируется код, равный разности кодов на выхо дах первого и второго счетчиков 14 и 15, к которому в сумматоре 23 кодов добавляется фиксированное значение кода, формируемого в датчике 21 кодов, Кодовое слово, формируемое 50 на выходе сумматора 23, преобразуется в аналоговое напряжение во втором цифроаналоговом преобразователе 11, которое управляет частотой генератора 12; На выходе датчика 21 кода устанавливается такое значение кода, чтобы при равенстве...
