Способ формирования синхросигналов при воспроизведении фазомодулированных сигналов цифровой магнитной записи

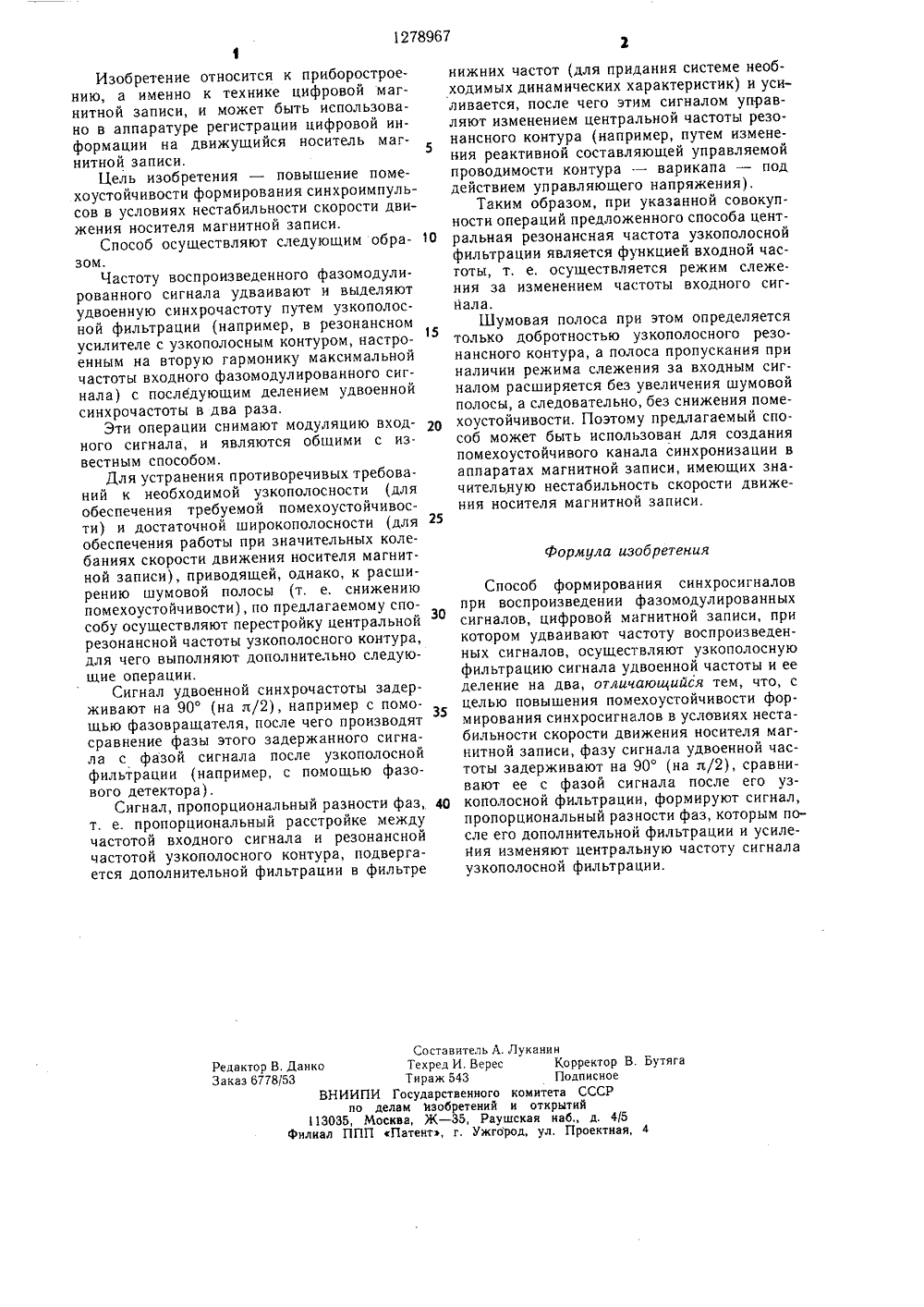

,Я 59 4 д 11 В 27 10,ф ,ь О Е ИЗОБРЕТЕНИ ь в сис.зь, 1978,СИНХРОДЕНИИГНАЛ ОВСИ ОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СС801052, кл. б 1 В 5/09, 1981.Гитлиц М. В. Магнитная заптемах передачи информации, М.: Сс, 78.(54) СПОСОБ ФОРМИРОВАНИЯСИГНАЛОВ ПРИ ВОСПРОИЗВФАЗОМОДУЛИРОВАННЫХ СИЦИФРОВОЙ МАГНИТНОЙ ЗАП(57) Изобретение относится к приборостроению, к технике цифровой магнитной записи. Цель изобретения - повышение помехоустойчивости формирования синхросигналов в условиях нестабильности скорости движения носителя магнитной записи, Для этого фазу сигнала удвоенной частоты задерживают на 90, сравнивают ее с фазой сигнала после его узкополосной фильтрации, формируют сигнал, пропорциональный разности фаз, которым после его дополнительной фильтрации и усиления изменяют центральную частоту сигнала узкополосной фильтрации, которая является функцией входной частоты, т. е. осуществляется режим слежения за изменением частоты вход. ного сигнала.1278967 Формула изобретения Составитель А, Луканин Техред И. Верес Корректор В Бутяга Тираж 543 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб д, 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4Редактор В, Данко Заказ 6778/53 Изобретение относится к приборостроению, а именно к технике цифровой магнитной записи, и может быть использовано в аппаратуре регистрации цифровой информации на движущийся носитель магнитной записи.Цель изобретения - повышение помехоустойчивости формирования синхроимпульсов в условиях нестабильности скорости движения носителя магнитной записи.Способ осуществляют следующим образом,Частоту воспроизведенного фазомодулированного сигнала удваивают и выделяютудвоенную синхрочастоту путем узкополосной фильтрации (например, в резонансномусилителе с узкополосным контуром, настроенным на вторую гармонику максимальнойчастоты входного фазомодулированного сигнала) с последующим делением удвоеннойсинхрочастоты в два раза,Эти операции снимают модуляцию входного сигнала, и являются общими с из.вестным способом.Для устранения противоречивых требований к необходимой узкополосности (дляобеспечения требуемой помехоустойчивости) и достаточной широкополосности (дляобеспечения работы при значительных колебаниях скорости движения носителя магнитной записи), приводящей, однако, к расширению шумовой полосы (т. е. снижениюпомехоустойчивости), по предлагаемому способу осуществляют перестройку центральнойрезонансной частоты узкополосного контура,для чего выполняют дополнительно следующие операции,Сигнал удвоенной синхрочастоты задерживают на 90 (на л/2), например с помощью фазовращателя, после чего производятсравнение фазы этого задержанного сигнала с фазой сигнала после узкополоснойфильтрации (например, с помощью фазового детектора),Сигнал, пропорциональный разности фаз,т. е. пропорциональный расстройке междучастотой входного сигнала и резонанснойчастотой узкополосного контура, подвергается дополнительной фильтрации в фильтре нижних частот (для придания системе необходимых динамических характеристик) и усиливается, после чего этим сигналом управляют изменением центральной частоты резонансного контура (например, путем изменения реактивной составляющей управляемой проводимости контура - варикапа - под действием управляющего напряжения).Таким образом, при указанной совокупности операций предложенного способа цент ральная резонансная частота узкополоснойфильтрации является функцией входной частоты, т, е, осуществляется режим слежения за изменением частоты входного сигнала.Шумовая полоса при этом определяетсятолько добротностью узкополосного резонансного контура, а полоса пропускания при наличии режима слежения за входным сигналом расширяется без увеличения шумовой полосы, а следовательно, без снижения помехоустойчивости. Поэтому предлагаемый способ может быть использован для создания помехоустойчивого канала синхронизации в аппаратах магнитной записи, имеющих значительную нестабильность скорости движения носителя магнитной записи.25 Способ формирования синхросигналовпри воспроизведении фазомодулированных сигналов, цифровой магнитной записи, при котором удваивают частоту воспроизведенных сигналов, осуществляют узкополосную фильтрацию сигнала удвоенной частоты и ее деление на два, отличающийся тем, что, с целью повышения помехоустойчивости формирования синхросигналов в условиях нестабильности скорости движения носителя магнитной записи, фазу сигнала удвоенной частоты задерживают на 90 (на л/2), сравнивают ее с фазой сигнала после его уз кополосной фильтрации, формируют сигнал,пропорциональный разности фаз, которым после его дополнительной фильтрации и усиления изменяют центральную частоту сигнала узкополосной фильтрации,
