Номер патента: 1241284

Опубликовано: 30.06.1986

Авторы: Глеклер, Коваль

МПК: G10H 5/00

Метки: музыкальное, электронное

...звукового фрагмента на вход сброса триггера 15 подается логический "0" (фиг. 2, поз, ж), триггер 15 перебрасывается, "0" с его прямого выхода запрещает работу дополнительного тактового генератора 10, а "1" с инверсного выхода разрешает работу тактового генератора 1 и УНЧ 7. При этом на младшем выходном разряДе дешифратора 5 появляется "1", которая разрейает работу тонального генератора 6 и релейного узла 20, который замыкающими контактами реле 23 блокирует кнопку 22 включения питания,Тактовый генератор 1 выдает тактовые импульсы на счетчик 3, который продолжает вести последовательно счет импульсов дополнительного тактового генератора 10 и тактового генератора 1. С выходов счетчика 3 последовательность тактовых импульсов в...

Номер патента: 1261006

Опубликовано: 30.09.1986

Автор: Марфидин

МПК: G10H 1/02, H03B 19/06

Метки: спектра

...(см. Фиг,1 приО =- 1 В). В тот момент, когда сумма абсолютных приращений входного и выходного сигналов преобразователя достигнет напряжения отпирания Р - в-перехода, открывается в прямом направлении переход база- коллектор транзистора 1. С этого момента часть положительной полуволны входного сигнала проходит на вы-. ход преобразователя без инверсии сг 1 коэффициентом передачи, примерно равным единице. Затем, когда мгновенные значения входного и выходногосигналов уменьшаются до значения, обеспечивающего запирание перехода база-коллектор транзистора 1 преобразователь снова входит в линейный режим работы, Выходной сигнал инвертируется по отношению к входному и усиливается с заданным исходным коэфФициентом усиления, проходя через...

Номер патента: 1290405

Опубликовано: 15.02.1987

Авторы: Уварова, Шепелев

МПК: G10H 1/02

Метки: инструментов, музакальных, настройки

...входам коммутатора 5, сигнал на выходе которого при кодовой комбинации 000 обеспечивает на выход коммутатора 5 прохождение сигнала с выхода первого разряда двоичного счетчика 4, при комбинации 00 - второго разряда ,и т.д. После окончания первого периода входного5 29 сш нала на первом разряде счетчика 4 (на выходе коммутатора 5) появляется "1" и передним фронтом импульса счетчик 7 октаны переключается в состояние 001, коммутатор подкЛючает второй разряд счетчика 4, находящийся в состоянии "0", В результате на выходе коммутатора 5 формируются короткие импульсы, следующие через 1,2,4,8 периодов входного сигнала, т,е. через м2 , где К-коэффициент, значение которого формируется счетчиком октавы 7, Кроме того, в момент 1 ВБ-триггер 12...

Номер патента: 1292034

Опубликовано: 23.02.1987

Автор: Тузов

МПК: G10H 1/00

Метки: инструмента, формирования, частот, шкалы, электромузыкального

...из сформированных сигналовчастот первой сетки в численном значении его частоты должен иметь дваразряда после запятой, равных единице. В нашем примере этому условиюудовлетворяет частота111.111,11 Гц.= 888.888,88 Гц. 51 500,000,00; 550.000,00;555.000,00;555.500,00 555550,00;555.555,00;555.555,50;555.555,55;600.000,00;660,000,001 666.000,00; 53 55 Гбб 63 Затем формируют сигналы частот второй сетки: для этого умножают по частоте в 2-9 раз каждый иэ сигналов частот первой сетки, в результате в нашем примере получают следующую вторую сетку частот; Гц: 220.000,00; 222.000,00; 222.200,00;- 222,220,00Г = 999,999,99.25Из сигналов первой и второй сеток получают задающие частоты. При формировании тона СИ первой октавы, имеющего значение Г...

Номер патента: 1217153

Опубликовано: 28.02.1987

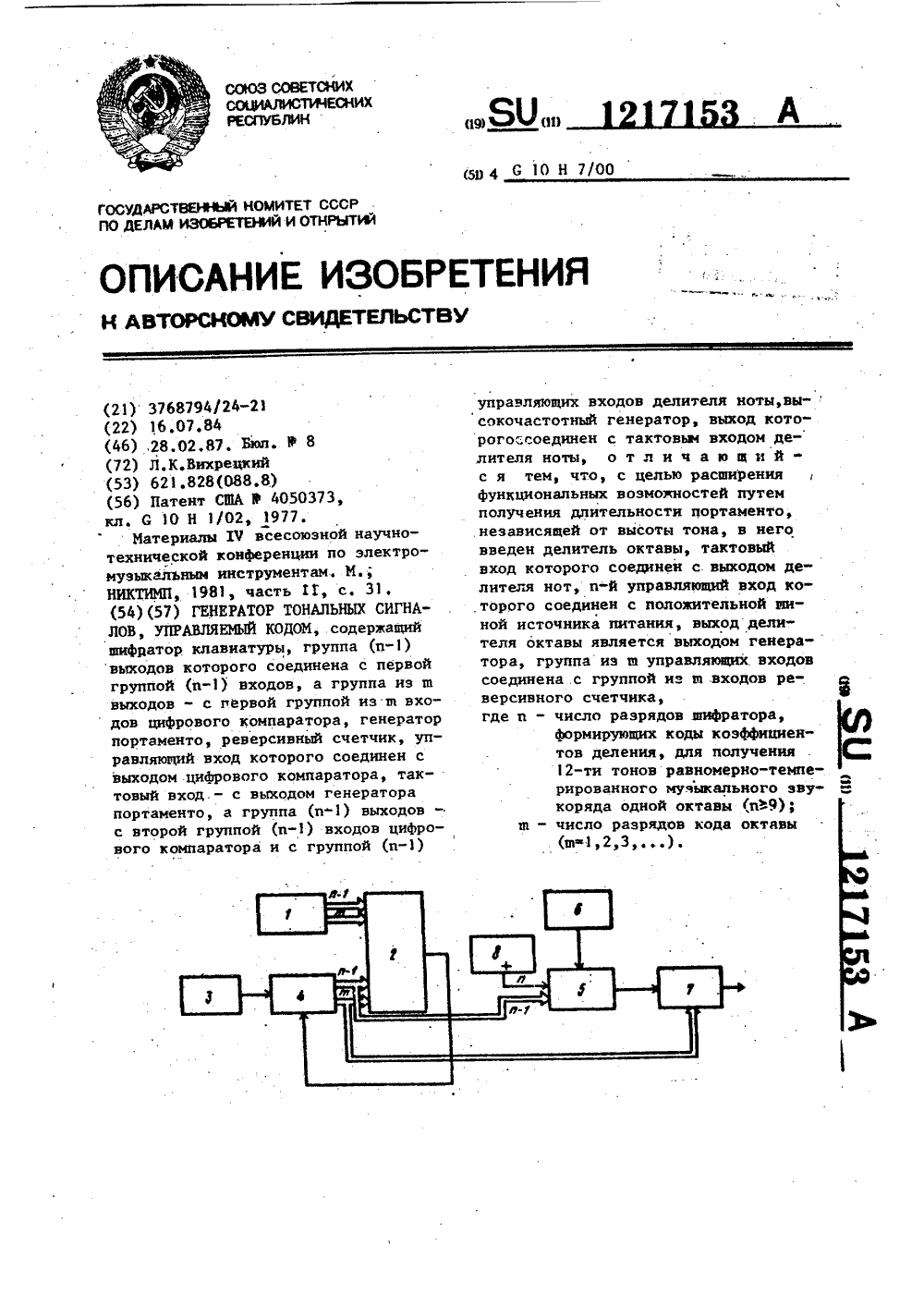

Автор: Вихрецкий

МПК: G10H 7/00

Метки: генератор, кодом, сигналов, тональных, управляемый

...и-й управляющий вход которогосоединен с положительной шиной источника питания 8, выход делителяоктавы является выходом генератора,группа иэ в управляющих входов соединена с группой в выходов реверсивного счетчика 4, где и - количестворазрядов, формирующих коды коэффициентов деления для получения 12-титонов равномерно-темперированного. музыкального звукоряда одной октавы,и Ъ 9, в - .число разрядов кода октавыр (%1,2Зре)аУстройство работает следующим образом.1В соответствии с информацией, по. ступающей от клавиатуры, шифратор 2клавиатуры 1 формирует (и-) разрядов двоичного кода коэффициента деления для получения частоты ноты,соответствующей нажатой клавише икод октавы в которой находится нажатая клавиша.В связи с тем, что все...

Номер патента: 1307472

Опубликовано: 30.04.1987

Авторы: Вихрецкий, Ляттэ

МПК: G10H 1/00

Метки: сигнала, тонального, формирователь

...обоихвыходах управляемого делителя имеетзначения, указанные в таблице, Таким образом, делитель 2 формируетсетку выходных частот в диапазонеот 32,7 Гц (строка 2 таблицы), чтосоответствует частоте ноты ДО вконтроктаве до 7904 Гц (строка 1таблицы), что соответствует ноте"СИ" пятой октавы. Погрешность формируемого музыкального звукорядаопределяется коэффициентами, приведенными в таблице и имеет значения, 15приведенные в таблице (например,0,047 Ж для ноты "ДО").На первом выходе делителя 2 формируется сигнал прямоугольной формы,со скважностью 64 для формирования 20пилообразного выходного сигнала, навтором выходе - прямоугольный сигналсо скважностью 2 для получения треугольного выходного сигнала. Выборформы выходного сигнала производитсяпри...

Номер патента: 1309077

Опубликовано: 07.05.1987

Автор: Диков

МПК: G10H 1/02

Метки: звуковых, сигналов

...поступает на вход полосового фильтра 3, выделяющего одну из боковых частот 1.0,+Я 1 или иу, - :5, (фиг. 2 д, е). С выхода полосового фильтра 3 сигнал поступает одновременно на входы усилителя 5, усилителя 6 с положительной обратной связью по огибающей и усилителя 7 с отрицательной обратной связью по огибающей.Сигналы с выходов усилителя 5 (фиг.2 д, е), с выхода усилителя 6 (фиг. 2 ж, з) и усилителя 7 (фиг. 2 и, к) через индивидуальную цепочку аттенюатора смешиваются в сумматоре 8, где формируется (синтезируется) новая огибаюсцая (фиг, 2 л, м), которая через второй полосовой фильтр 9, служа.щий для устранения побочных нелинейных продуктов преобразования, подается на первый вход демодулятора 10.Сигналы с выходов усилителей 5 - 7 од...

Номер патента: 1309078

Опубликовано: 07.05.1987

Автор: Максимов

МПК: G10H 5/00

Метки: емкость-высота, звука

...открытой мензурой.Устройство работает следующим образом.Сигнал частотой щ. с генератора высокой частоты поступает на резонансный усилитель ( Ч Т 1), нагрузкой которого являют Формула изобретения 55 10 15 20 25 30 35 40 45 50 ся колебательные контуры 1. 1 С 1 и 1. 2 С 2. При настроенных в резонанс частотой щ. контурах (при этом рука обучаемого находится за пределами мензуры) фазовый сдвиг между сигналом генератора (фиг. 2 в ) и сигналом на нагрузке усилителя (фиг. 2 а) равен%, так как результируюшее сопротивление нагрузки на частоте резонанса имеет активный характер.На выходе (диаграмма 1 фиг. 2) триггера (фиг, 2, с) устанавливается высокий уровень, запрещающий прохождение импульсов с управляемого генератора низкой частоты (РР 4 и РР 5)...

Номер патента: 1310890

Опубликовано: 15.05.1987

Авторы: Шаров, Шнайдерман

МПК: G10H 1/00

Метки: голосовая, инструмента, планка, электромузыкального, язычкового

...г. Ужгород, ул. Проектная, 4 1Изобретение относится к электромузыкальным инструментам.Цель изобретения - расширение интонационной выразительности звучания при одновременном упрощении конструкции.На чертеже изображена конструкция предлагаемой голосовой планки для язычкового электромузыкального инструмента.Предлагаемое устройство содержит го,лосовую планку 1, язычок 2, проемный клапан 3, слой 4 металлизации, выходные шины 5 и 6 устройства. Язычок 2 одним концом жестко соединен с голосовой планкой 1, с обратной стороны которой также одним концом закреп лен проемный клапан 3 со слоем 4 металлизации, при этом слой металлизации электрически изолирован от голосовой планки 1 и язычка 2, причем выходной электрический сигнал снимается с...

Номер патента: 1332366

Опубликовано: 23.08.1987

Автор: Шварц

МПК: G10H 1/46

Метки: звука, инструментах, параметров, электромузыкальных

...и связанный ским эксцентрик 12, по огибающей поверхности которого, в свою очередь,скользит подпружиненная светозаслонка 3Таким образом, светозаслонка3, перемещаясь вертикально вверх,приоткрывает окка. 10,1 и 10.3 в накладках и на первый 2 и второй 19фотоприемники соответственно попадет свет от первого 1 и второго 18источников света,Когда светозаслонка 3 касаетсяэксцентрика 12 в самой отдаленнойточке от его центра, то первое 10.1и третье 10,3 окна накладок совпадают с первым 11.1 и вторым 11.2 окнами светозаслонки 3 соответственно.В этом случае количество света, падающего на фотоприемники 2 и 19,максимально. Таким образом, осуществляется регулирование количества света,падающего на фотоприемники 2 и 19,а следовательно и...

Номер патента: 1355996

Опубликовано: 30.11.1987

Автор: Григоров

МПК: G10H 1/00

Метки: инструмент, музыкальный, электронный

...29 сигналов должны быть образованы двумя полными блоками октавных делителей частоты (т,е. 24 сигнала) плюс дополнительный блок, состоящий из 5 делителей частоты на Полученный массив вьвссдных частот блоков 6 и 7 октавных делителей частоты и формирователя 14 равномерно темперированной частоты вместе с ин 1355996версными выходами (исключая лишь инверсные выходы первых двенадцати звуков начиная с низшей октавы) поступает содной стороны на синтезатор 8 регистров скрипичного ключа, где происходит весовой синтез нужной формы колебания выбранного основного тона, т.е. формируется нужный тембр, а с другой - на формирователь 12 басового регистра, (без инверсных выходов), где происходит образование основных, мажорных минорных и...

Номер патента: 1356973

Опубликовано: 30.11.1987

Авторы: Вальтер, Урс, Харальд

МПК: G10H 1/00

Метки: инструментом, электромузыкальным

...с выходом 31 детектора 30 полярности, выходом 32 порогового .детектора 29 и первым входом 33 дифференциального усилителя 26, второй вход 34 которого соединен с шиной 35 источника смещения, а вход управления порогового детектора 29 соединен с шиной 36 источника эталонного напряжения,г Преобразователь 5 скоростного напора расположен неподвижно в корпусе для вдувания воздуха и через гибкий .трубопровод 37 соединен с отверстием 4 для вдувания и всасываниявоздуха в мундштуке 3, который снабжен одним или более отверстиями 38,39 для выпуска воздуха в атмосферу, имеющими регулируемую винтом 40пропускную способность,Мундштук 3 установлен на корпусе1 для вдувания и всасывания воздухас возможностью замены.1На фиг,1 также обозначены: условный...

Номер патента: 1363299

Опубликовано: 30.12.1987

Авторы: Илющенко, Сиказан

МПК: G10H 1/00

Метки: имитации, импульсного, модуляции, сигнала, тонального, унисона, широтно-импульсной, эми

...Ч иК - частный случай одного из типовунисона, В общем случае значение Кможет изменяться с изменением частоты входного сигнала и таким же образом должно изменяться значение Ч,.Частотные характеристики параметровмодуляции для этого случая представ"лены на фиг,4,Сигнал, получаемый предлагаемымспособом ШИМ, позволяет заменить 1 ЗЬ 3299 2Изобретение относится к электронным музыкальным инструментам (ЭМИ)и предназначено для использования вЭМИ, имеющих перестраиваемые тональные генераторы.Целью изобретения является повышение точности имитации унисонногоспектра во всем диапазоне звуковыхчастот, путем обеспечения возможности получения требуемой зависимостикоэффициента унисона от частоты тонального сигнала, в том числе и К= сопз.На фиг,1...

Номер патента: 1370667

Опубликовано: 30.01.1988

Автор: Партала

МПК: G10H 7/00

Метки: инструмента, музыкального, сигналов, тональных, формирователь, электронного

...может быть использовано для связи с АЦП 5, 7-й вход как знаковый (с выхода мультиплексора 4), а для блока7 выбора остается 4 входа, что обеспечивает 16 различных тембров звучания.Генератор 12 тактовых импульсоввырабатывает импульсы с частотойЭти импульсы поступают на входсчетчика 13 объемом п единиц, которыйвырабатывает адреса опроса для коммутатора 3 и мультиплексора и распреде-лителя 13. На фиг. 3 показано, чтос момента появления тактового импульса генератора 12 (фиг, 3 ) информацияс выходов интеграторов 1.11.ппоследовательно задерживается: в коммутаторе 3 (фиг. 3 6), в аналого-цифровом преобразователе 5 (фиг.3 ь), вз 13706 блоке 6 постоянной памяти (фиг.Зй). Поэтому, чтобы на входах распределителя 11 адресный и информационный...

Номер патента: 1387041

Опубликовано: 07.04.1988

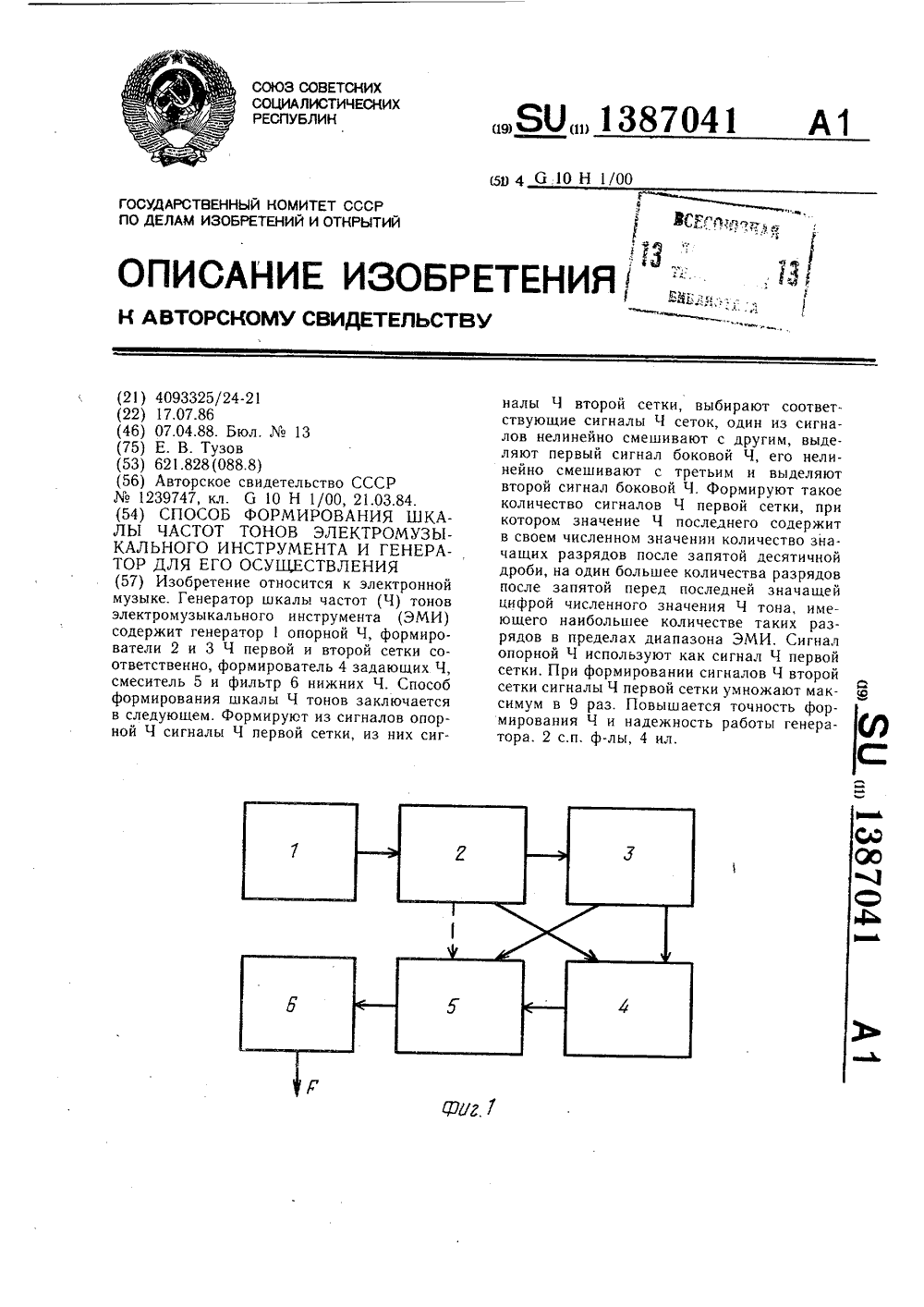

Автор: Тузов

МПК: G10H 1/00

Метки: генератор, инструмента, тонов, формирования, частот, шкалы, электромузыкального

...иметь два разряда после запятой, равных единице. В нашем примере этому условию удовлетворяет частота118= 111.11111 ГЦ. Из сигналов частот первой и второй сеток получают задающие частоты. Например,при формировании тона До субконтроктавы, имеющего значение частоты 1 дкск==16,35 Гц, из сигналов частот сеток выбирают сигнал такой частоты, младший зна.чащий разряд численного значения которойравен соответствующему последнему значащему разряду численного значения частотысигнала задающей частоты Ыоск.=100.016,35 Гц, т.е. выбирают сигнал второй сетки с частотой Ьв=555 555,55 ГцЭтот сигнал нелинейно смешивают с сиг.налом такой из частот сеток, при которомвыделением из продукта смешения сигналабоковой частоты получают сигнал с частотой Йь два...

Номер патента: 1390635

Опубликовано: 23.04.1988

Автор: Тузов

МПК: G10H 1/00

Метки: генератор, инструмента, тонов, формирования, частот, шкалы, электромузыкального

...девяти, ачисло К делителей частоты формирователя задающей частоты прямо пропорционально значению опорной частотыи требуемой точности формированиячастот тонов.lц 0 ЬО ОГО, 00 ПР бИОЮ, 00/" ои оог ао пс доход олвина010.3ЛОБ.ЮЮО ГО Л96ОАО,БВО ОГ Гц97Изобретение относится к области электронной музыки и может быть использовано для получения шкалы частот тонов стабильного музыкального строя, удовлетворяющего любой кривой настройки.Целью изобретения является исключение загрязнения тональных сигналов интерференционными шумами сетки частот путем сокращения числа сигналов сетки частот и увеличения минимального шага сетки.На фиг. 1 приведена структурная схема генератора шкалы частот тонов ЭМИ; на фиг. 2 - структурная схема формирователя сетки...

Номер патента: 1411812

Опубликовано: 23.07.1988

Авторы: Бурдиян, Константинов

МПК: G10H 1/02

Метки: высоты, звука, тона

...первого триггера 4-1 Шмидта. Для 2 О сигналов, у которых частота ниже час-тоты среза второго фильтра 3-2, шифратор 14 выдает код, подключающий к выходу мультиплексора 15 выход второго триггера 4-2 Шмидта и т.д. 25Это позволяет выбрать такой фильтр низких частот иэ группы фильтров 3-13-п, который максимально подавляет высшие гармоники сигнала и в то же время пропускают основной фон. Шиф.30 ратор 4 формирует выходной код в соответствии с таблицей (в случае изменения звукового сигнала в пределах четырех октав) В течение положительного полупериода сигнала с выхода счетчика 7 навыходе элемента И 8 появляются импульсы с кварцевого генератора 5.Кроме того, сигнал со счетчика 7 подается на Формирователи 9 и 10, которые формируют импульсы...

Номер патента: 1420381

Опубликовано: 30.08.1988

Автор: Павлинов

МПК: G10H 1/32, G10H 1/34

Метки: духовом, инструменте, переключения, тембров, электромузыкальном

...во вторую ьцель 6 - Я корпуса мундшту кд 2, а третья щель 6 - 3 используется лля вывода контдктных электродов, явля 1 ощнхся выходом переключателя 4.Устройство лля переключения тембров в духовом электромузыкальном инструменте 45 работает следую 1 пим образом.В исходном положении пружина 10 не касается стержня 9 и контакта нет. Если на колпачок 1 ндлдвить, например, зубами в н,шрдвленни, обозначенном стрелкой на фнг. 2 то вследствие эластичных качеств колпачка 1 и спиральной пружины 1 О, они булуци закреп,ченными только одним концом к основанию 7, прогнутся и коснутся стержн 9, в результате чего обеспечится падеж.ный электрический контакт и через контакт. 55 ные электроды переключение тембра или эффекта в электромуэыкальном...

Номер патента: 1420610

Опубликовано: 30.08.1988

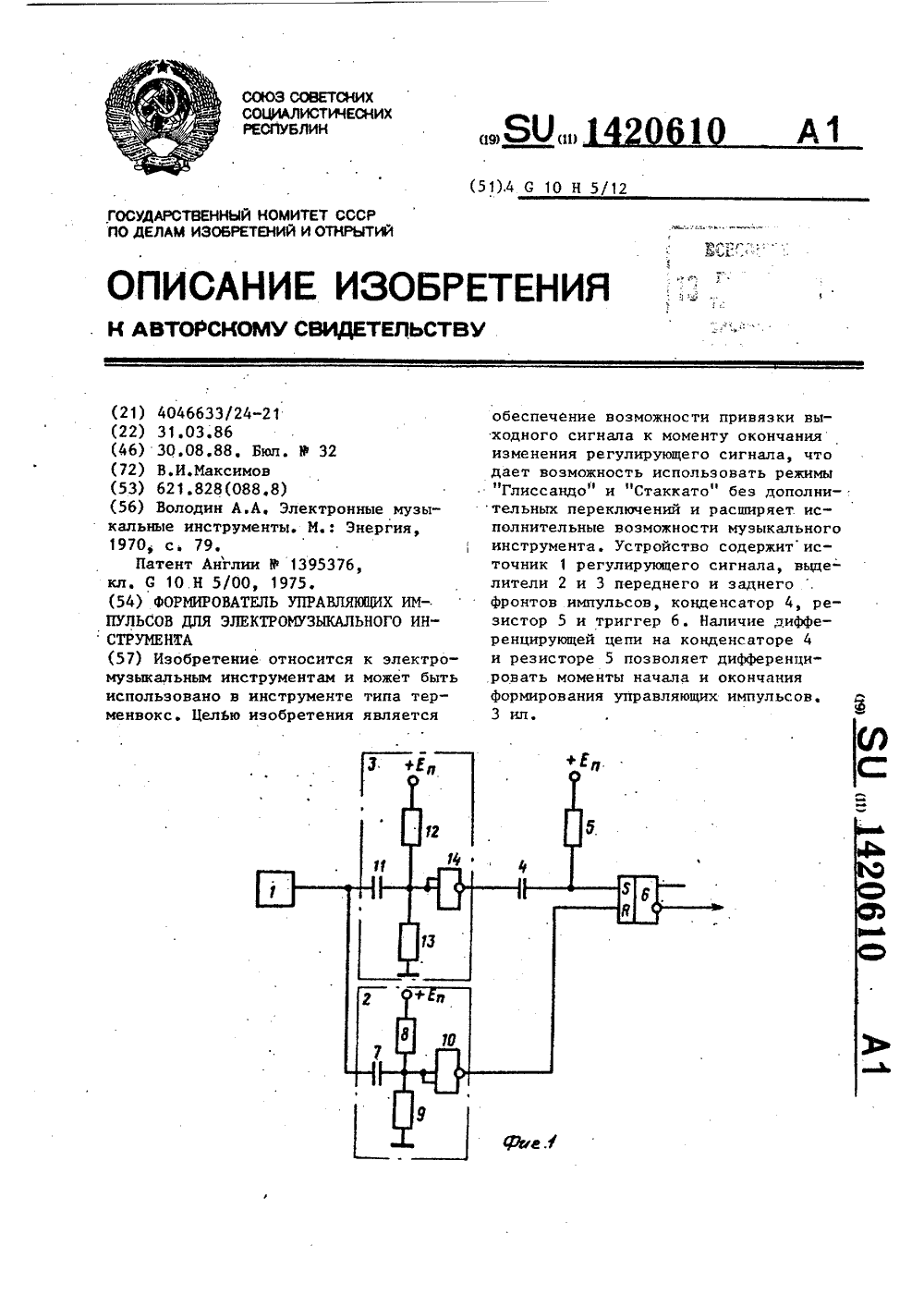

Автор: Максимов

МПК: G10H 5/12

Метки: импульсов, инструмента, управляющих, формирователь, электромузыкального

...(Фиг.2 а) изменяется так, что напряжение с источника1 регулирующего сигнала уменьшается( -г.), С момента начала движенияруки (С) на выходе детектора окончания регулирующего сигнала (фиг.26)формируется положительный потенциал,который удерживается на время движения руки (в интервале 1 -С,). Спадпотенциала через дифференцирующуюцепь 4, 5 (фиг.2 ) воздействует навход Б триггера 6 и устанавливаетего в состояние 1 (фиг.2 г), разрешающее Формирование управляющего импульса устройства, Это состояниетриггера сохранится до момента (1 ),.когда рука исполнителя начнет удаляться от манипулятора. Уровень выходного сигнала ЭМИ определяется напряжением (фиг,2 ц), поступающим отисточника 1 на манипулятор 15 (фиг.З).Момент времени й вызывает...

Номер патента: 1446648

Опубликовано: 23.12.1988

Авторы: Дерешкявичюс, Рагульскене, Шимайтис

МПК: G10H 3/00

Метки: инструментов, исследования, музыкальных, смычковых, стенд

...содержит основание 1, на которое помещают исследуемый инструмент 2, под которым расположен измерительный микрофон 3, соединенный смикрофонным усилителем 4. К серединеподставки 5 для струн прикрепленэлектромеханический преобразователь 2 О7, соединенный с генератором б коле- .баний, электромеханический преобразователь закреплен на шарнирной раме8 с противовесом 9, выход датчика силы электромеханического нреобразоватйтя через усилитель 10 соединен свходом самопишущего регистратора 11,соединенного также с выходом микрофонного усилителя 4 и управляющимвходом генератора б.30Генератор б, частота гармоническихколебаний которого изменяется в диапазоне частот 5 Гц " 5 кГц, вызываетв области инфранизких частот колеба-;,ния корпуса...

Номер патента: 1465902

Опубликовано: 15.03.1989

Авторы: Зомерфельд, Кихтенко

МПК: G10H 1/043

Метки: звуковых, колебаний, преобразования

...положения рабочего центра громкоговорителя а(1) относительно точки приема),Устройство работает следующим образом.Сигнал Г(г.) из источника 1 поступает на управляемую линию 2 задержки и фильтр 7, характеристика которого полностью соответствует амплитудно- частотной характеристике смещения подвижной системы громкоговорителя х(Я); в области от Я р до 2 Ярв спад составляет 6 дБ/окт далее (до границы поршневого диапазона И 12 дБ/окт. (Фиг.2) (для акустических систем типа "закрытый ящик").Отфильтрованный низкочастотный сигнал, соответствующий функции Ьх(Я 1) Р(С), с Фильтра 7 поступает на вход генератора 5, управляемого напряжением, а затем на формирователь 6 тактовых импульсов и на управляющий вход линии 2 задержки, Линия 3 задержки...

Номер патента: 1465903

Опубликовано: 15.03.1989

Авторы: Илющенко, Рыбалов, Сиказан

МПК: G10H 7/00

Метки: инструмента, канальный, музыкального, процессор-тонгенератор, электронного

...8 тотои повторения Г = Г,2 , где 1подключаются к входу данных блока 7 частота повторения опорных импульсов.по очереди, в зависимости от состоя- Функции октавного деления хЕ стробиния счетчика 8 Код из блока .5 пере- руются в мультиплексоре 10 опорнымиФ5писывается в блок 7 в начале каждого импульсами блока 4 и передаются нацикла деления под управлением сигна- счетный вход счетчика 8 в соответстла переполнения с выхода переноса вии с номером октавы, поступающим насчетчика 8. За выделенный каналу квант адресный вход мультиплексора 10 ввремени контур деления отрабатывает 10 составе клавишного кода с выхода блочодин из следующих циклов: ка 2. Контур деления, состоящии изхолостой, когда опорный импульс блоков 5 и 7 и счетчика 8,...

Номер патента: 1476525

Опубликовано: 30.04.1989

Авторы: Добрецов, Каримов

МПК: G10H 1/00

Метки: инструмент, электромузыкальный

...проходит через усилители 12-1 - 12-п, блоки 13-1-13-и накопления и формирователи 15-1 - 15-п импульсов. В блоках 13-1- -13-п, формируется огибающая звука, а в формирователях 15-1-15-и отрицательный импульс длительностью ,-г (фиг,2 г). Продифференцированные в блоках 17-1-17-и импульсы звуковых колебаний поступают на входы модуляторов 7-1-7-п, которые уже открыты огибающей звука на время с,-с , Импульс с выходов формирователей 15-1 - 15-п, просуммированный с напряжением, равным Б(фиг.2 д), поднимает нулевой уровень продиферен- . цированных импульсов на уровень "1". (фиг.2 ж), В данном частном случае он отрегулирован на совпадение с уровнем напряжения на входах открытых модуляторов 7-1-7-и. При этом огибающая заполняется импульсами...

Номер патента: 1499309

Опубликовано: 07.08.1989

Авторы: Грудников, Синдаловский, Тавридович, Черницкий

МПК: G04B 21/08, G10H 7/00

Метки: мелодии, синтеза, часов, электронного

...8 вырабатывается "Лог.1", Ее совпадение с уровнем"Лог," с выхода )-триггера 16 наэлементе 2 И-ИЛИ-НЕ 18 приводит ксмене адреса на счетчике 3. Одновременно сбрасывается в нулевое состояние счетчик 8 и на его выходе вновьустанавливается "Лог,О". Устройствопереходит к воспроизведению следующей ноты (или паузы мелодии. Работаустройства протекает аналогичным образом вплоть до воспроизведения последней ноты или паузы выбранной мелодии, Вслед за этим из постоянногозапоминающего блока 2 выбирается метка следующей мелодии. Код метки дешифрируется на дешифраторе 7 и навходы элемента ИЛИ-НЕ 12 оказываются поданными два уровня "Лог,О",Приэтом на выходе элемента ИЛИ-НЕ 12 вырабатывается Лог совпадающаяна элементе 2 И-ИЛИ 19 с "Лог.1" спервого...

Номер патента: 1503045

Опубликовано: 23.08.1989

Автор: Гринько

МПК: G10H 1/32

Метки: арэль, механизм, педальный

...24 с круговым перемещением подвижного контакта, которые устанавливаются на второй панели 21, на кронштейнах 6 и 12 и соединяются соответственно с валами 20, 5 и 3, например, на валу 5, 13, 20 (крепится скоба 25, а на валу 26 управления резистором крепится 0-образная втулка 27 (фиг.3 и 4), при вращении второй панели 21, кронштейнов 6 и 12 относительно; валов 5, 13 и 20 вращается вал 26 резистора 24. Или нал 26 упранления резистором приводится в действие с помощью шестеренок (если требуется полная амплитуда хода подвижного контакта переменного резистора 24), В этом случае на налу 5, 13 и 20 крепится зубчатый сектор 28, а на валу 26 переменного резистора 24 - шестеренка 29 малого диаметра (фиг.5 и 6).На движении поступательного,...

Номер патента: 1509988

Опубликовано: 23.09.1989

Авторы: Вихрецкий, Ляттэ

МПК: G10H 5/10

Метки: сигнала, тонального, формирователь

...гармоники, при скважности 4 - гармоники, кратные 4 ит,д, На фиг,2 и 3 показаны устройства, в которых этот недостаток устранен (при этом сохранена возможностьполучения форм выходного сигнала,реализуемых устройством, показаннымна фиг,1),Для обеспечения регулировки скважности в устройство (фиг,2) введенывторой аналоговый ключ 14 и компаратор 13, Когда на выходе делителя частоты присутствует сигнал логической"1", а напряжение на выходе операционного усилителя 6 не достигло максимального значения, на выходе компаратора 13 присутствует сигнал логического 0, так как напряжение на прямом входе меньше напряжения Бподанного на инверсный вход,Значения Б и Б выбираюттаким образом, чтобы выполнялисьусловИя П ор 111 оп и П ц 1Пс мскс (может быть Б,...

Номер патента: 1511610

Опубликовано: 30.09.1989

Авторы: Иванов, Ивановский, Карпов, Лапиньш

МПК: G01M 3/00, G10H 1/02

Метки: музыкальных, параметров, сигналов

...13 временных интервалов,По положительному фронту сигналапроизводится запись данных оизмеренной длительности полупериодамузыкального сигнала с выхода измерителя 13 временных интервалов в индикатор 7 частоты музыкального сигнала, который производил индикациючастоты музыкального сигнала, так какотнощение частот опорного генератора5 и музыкального сигнала есть числоопределенное, одновременно по положительному Фронту сигнала ц д производится запись длительности звучания предыдущей частоты музыкальногосигнала в индикатор 14 длительностизвучания, и по отрицательному Фронтусигнала У, д сбрасывается значениевремени, измеренное измерителем 13временных интервалов и производитсязапуск его для отсчета времени допоявления следующего...

Номер патента: 1524088

Опубликовано: 23.11.1989

Авторы: Гусев, Лагутин, Наумов

МПК: G10H 1/46

Метки: громкости, звука

...громкость минимальна. 11 риприложении усилия к второму полукорпусу 7 в направлении стрелки (в туили иную сторону) рычаг 3 поворачивается в шарнире 8, а связанная с ним50заслонка 6 перемещается, частичноприоткрывая световой поток от источника 4 света к фотоприемнику 5, Чембольше величина приложенного к второму полукорпусу 7 усилия, тем боль 55ше перемешается заслонка 6, тем больше засветка фотоприемника 5 и меньше его сопротивление, Зто изменениесопротивления фотоприемника 5 (цапример, фотореэистора) используетсядля управления громкостью,Закрепление второго полукорпуса7 ца рычаге 3 с помощью шарнира 9позволяет музыканту менять положение левой руки во время исполнениямузыкального произведения придаватьруке наиболее удобное положение...

Номер патента: 1525730

Опубликовано: 30.11.1989

Автор: Прохоров

МПК: G10H 3/18

Метки: инструмент, струнный, электромузыкальный

...инструмента позволяет использовать согласующий трансформатор 3, повышающийамплитуду сигнала до стандартнойвеличины 20-30 мВ .Рассмотрим процесс компенсациипомех для шести струн 1-1 - 1-6,Обозначим, например, верхние концы струн 1-11-6 буквой "а", нижние концы струн 1-11-6 - буквой"б", Очевидно, что ЭДС помехи в контуре За-Збба и в контуре баб5 ба буцут совпадать, Пусть, например, в данный момент времени ЭДС помехи направлена по часовой стрелке.При этом на перемычке 2 аа обе ЭДСнаправлены встрейно, что и означаетих взаимную компенсацию,Взаимная компенсация помехи в рассмотренных контурах позволяет "выключить" эти контуры из цепи, т.е.как бы замкнуть их накоротко. Рассмотрим далее контур 1 бааб,из которого удалена площадь контура...

Номер патента: 1559376

Опубликовано: 23.04.1990

Авторы: Алехов, Басс, Росляков, Рувинский

МПК: G10H 1/00, G10H 7/00

Метки: мини-орган, электронный

...нулевой установочный вход третьего счетчика 25 импульсов, и через третий элемент 25 ИЛИ 11 на нулевой вход второго счетчика 12 импульсов. Одновременно через седьмой элемент ИЛИ 33 и третий элемент 34 задержки сигнал поступает на управляющий вход регистра 16, куда заносится первая из запомненных ранее нот, так как к этому моменту в третьем счетчике 25 установлен нулевой адрес.С выхода третьего блока 34 задержки указанный сигнал поступает также на вход четвертого блока 35 задержки и на вход пятого элемента ИЛИ 22 и далее, как описано, на суммирующий вход третьего счетчика 25 импульсов, 40 подготавливая в нем с некоторой задержкой, определяемой первым блоком 23 задержки) следующий адрес - адрес длительности считанной ноты, После этого на...
