Устройство регулирования параметров звука в электромузыкальных инструментах

Номер патента: 1332366

Автор: Шварц

ZIP архив

Текст

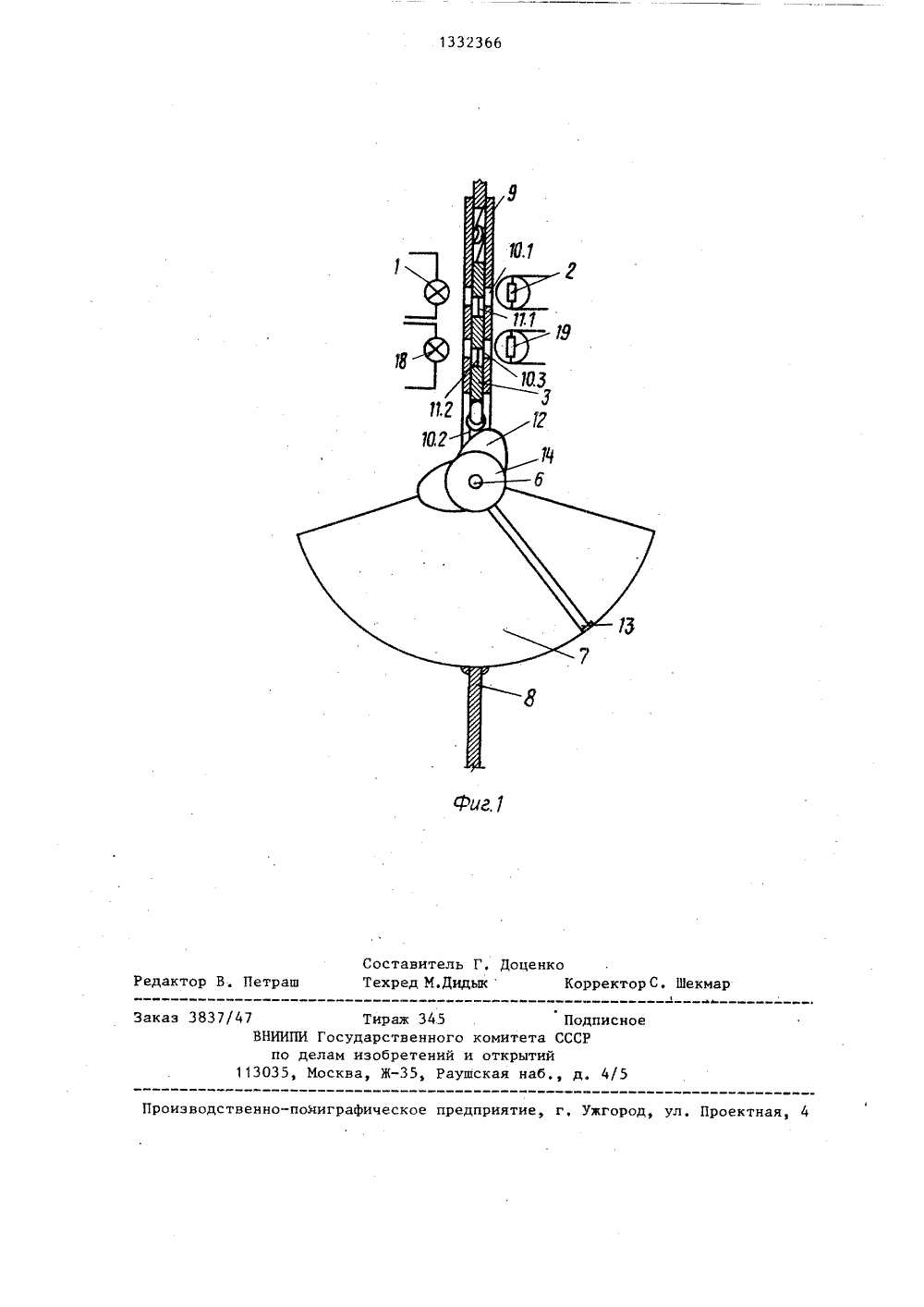

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХ БЛИН 4 С 10 Н 1/4 ОП Е ИЗОБРЕТЕНИ 20 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР У 409279, кл, 6 10 Н 1/46, 1972.Авторское свидетельство СССР 9 394837, кл, С 10 Н 1/46, 1971, (54) УСТРОЙСТВО РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ЗВУКА В ЭЛЕКТРОИУЗЫКАЛЬНЫХ ИНСТРУМЕНТАХ(57) Изобретение позволяет повысить эффективность управления эа счет повышения точности и надежности синхронизации уровня громкости с силой воздействия исполнителя, Устройство регулирования параметров звука в элек тромузыкальных инструментах имеет 80133236 деку. 4 и удлинитель 7 воздушного потока, закрепленный неподвижно на оси 6 и размещенный в фигурной прорези 5, верхняя часть которой закрыта двумя параллельными накладками 9 с окнами, расположенными одно против другого. В деке 4 между накладками 9 установлена светозаслонка 3 в виде подпружиненной пластины с окнами, которая имеет привод в виде симметричного сердцевидного эксцентрика (ССВЭ) 12 с язычком 13 в виде пластины, размещенной внутри удлинителя 7 воздушного потока, Светозаслонка 3 нижним концом скользит по огибающей поверхности ССВЭ 12, Устройство может иметь средства фиксации уровня громкости и управления насыщенностью спектра. 2 з,п, ф-лы, 2 ил,С"Изобретение относится к электромузыкальным инструментам, а именно кустройствам для регулирования громкости звука и насьпценности спектраво всех разновидностях электромуэыкальных инструментов, имеющих меха,например баянах, аккордеонах,Цель изобретения - повышение эффективности управления за счет повыщения точности и надежности синхронизации уровня громкости с силой воздействия исполнителя при сохранениивыразительности звучания.На фиг, 1 показано устройство, поперечное сечение; на фиг. 2 - то же,общий вид, аксонометрия,Устройство регулирования параметров звука в электромузыкальных инструментах содержит первый источник 1 20света, первый фотоприемник 2, расположенные на первой оптической оси,светозаслонку 3, расположенную междупервым источником 1 света и первымфотоприемником 2, деку 4 с фигурной 25прорезью 5, ось 6, расположенный внижней части Фигурной прорези 5 удлинитель 7 воздушного потока, закрепленный неподвижно на.оси 6, проходящейчерез первый торец 8 деки 4, а верхняя часть фигурной прорези 5 деки 4закрыта двумя одинаковыми расположенными одна параллельно другой накладками 9 с окнами 10,1-10.3, расположенными одно против другого. При этомпервый источник 1 света расположеннапротив первого окна 10.1 накладок,а светозаслонка 3 выполнена в видеподпружиненной пластины с окнами11,1 и 11,2 и установлена в деке 4 40между накладками 9 с возможностью перемещения в вертикальном направлении.Привод управления светозаслонкой 3выполнен в виде симметричного сердцевидного эксцентрика 12 с закрепленным 45на нем язычком 13 и установлен свозможностью вращения на оси 6 во втором окне 10.2 накладок. Причем нижнийторец светозаслонки 3 находится в углублении симметричного сердцевидного 5 Оэксцентрика, при этом язычок 13 выполнен в виде пластины и расположенвнутри удлинителя 7 воздушного потока,Устройство также содержит барабан14, жестко закрепленный на оси б,демпфер 15, жестко закрепленный на штоке16, проходящем через второй торец 17в деке 4, и установленный с возможностью перемещения в вертикальном направлении до барабана 14, второй источник 18 света, второй фотоприемник19, расположенные на второй оптической оси напротив третьего окна 10.3накладок, причем в светоэаслонке 3на расстоянии от первого окна 11,1,равном расстоянию между первой и второй оптическими осями, выполненовторое окно 11,2, крышка 20.Устройство работает следующим образом.В исходном положении, когда наружное давление воздуха равно внутреннему, язычок 13 располагается в удлинителе 7 воздушного потока вертикально, светоэаслонка.3 опускается в,углубление эксцентрика 12 и aерекрывает окна 10,1 и 103 накладок,расположенных напротив первого 1 и второго 18 источников света соответственно. Как только возникнет разностьдавления (при сминании или разжимании мехов инструмента), воздушный поток, проходящий по удлинителю 7 воздушного потока, поворачивает язычок13, а следовательно, и связанный ским эксцентрик 12, по огибающей поверхности которого, в свою очередь,скользит подпружиненная светозаслонка 3Таким образом, светозаслонка3, перемещаясь вертикально вверх,приоткрывает окка. 10,1 и 10.3 в накладках и на первый 2 и второй 19фотоприемники соответственно попадет свет от первого 1 и второго 18источников света,Когда светозаслонка 3 касаетсяэксцентрика 12 в самой отдаленнойточке от его центра, то первое 10.1и третье 10,3 окна накладок совпадают с первым 11.1 и вторым 11.2 окнами светозаслонки 3 соответственно.В этом случае количество света, падающего на фотоприемники 2 и 19,максимально. Таким образом, осуществляется регулирование количества света,падающего на фотоприемники 2 и 19,а следовательно и регулирование громкости и насыщенности спектра, поскольку первый фотоприемник 2 включен в цепь УНЧ музыкального инструмента и регулирует громкость, а второй фотоприемник 19 включен в цепьустройства, регулирующего спектр звука, т,е. насыщенность спектров - качественный и количественный составобертонов в спектре основного звукового сигнала, 1332366ВО Демпфер 15 может фиксировать положение язычка.13, а следовательно, положение светозаслонки 3, т.е, фиксироваТь необходимый исполнителю уро 5вень звучания. Крьппка 20, заглушающаябарабан 14 с демпфером 15, служит длягерметизации внутренней камеры,Фиксация барабана 14 может осуществляться демпфером 15, управляемымсоленоидом, а включение его можетнаходиться в любом удобном для исполнителя месте, Например, под ступнейноги или под подбородком.Устройство может быть использовано как для управления динамикой звукаодновременно левой и правой клавиатур, так и раздельно, для этого необходимо, зафиксировав с помощью демпфера 15 (например, регистром, находя Ощимся под подбородком исполнителя)нужный уровень звучания партии левойруки, партию правой руки можно исполнить в любой динамике и наоборот.При исполнении музыкального произ бведения на баяне большое значениеимеет экономное расходование воздуха,и чеименьше зазор между язычком 13 истенками удлинителя 7 воздушного потока, тем экономнее будет расходовать-ЗОся воздух и тем чувствительней язычок13 будет реагировать на движение воз-,духа, Язычок представляет собой плоскую пластину, меньшую по площади сечения удлинителя 7 воздушного потока35на величину технологического зазора.Нижний торец светозаслонки 3 можетиметь ролик или должен быть изготовлен из специального материала (например, фторопласта), чтобы легкои без смазки скользить по касательной эксцентрика 12. формула изобретения 1. Устройство регулирования параметров звука в электромузыкальных инструментах, содержащее первый источник света, первый фотоприемник,расположенные на первой оптической оси, светозаслонку, расположенную между первым источником света и первым фотоприемником, привод управления светозаслонкой, о т л и ч а ю щ е е с я тем, что, с целью повьппения эффективности управления за счет повышения точности и надежности синхронизации уровня громкости с силой воздействия исполнителя, в него введены дека с фигурной прорезью, ось, расположенный в нижней части фигурной прорези удлинитель воздушного потока, закрепленный неподвижно на оси, проходящей через первый торец деки, а верхняя часть фигурной прорези деки закрыта двумя одинаковыми расположенными параллельно друг другу накладками с окнами, расположенными друг против дру-. га, при этом первый источник света расположен напротив первого окна накладок, а светозаслонка выполнена в виде подпружиненной пластины с окном и установлена в деке между накладками с возможностью перемещения в вертикальном направлении, а привод управления светозаслонкой выполнен в виде симметричного сердцевидного эксцентрика с закрепленным на нем язычком и установлен сфвозможностью вращения на оси во втором окне накладок, причем нижний торец светозаслонки находится в углублении симметричного сердцевидного эксцентрика,при этом язычок выполнен в виде пластины и расположен внутри удлинителя .воз-. душного потока,2, Устройство по п.1, о т л и - ч а ю щ е е с я тем, что,. с целью фиксации уровня громкости, в него введен барабан, жестко закрепленный на оси, демпфер, жестко закрепленный на штоке, Проходящем через второй торец в деке и установленный с возможностью перемещения в вертикальном" направлении до барабана.3. Устройство по п.1, о т л и ч аю щ е е с я тем, что, с целью обеспечения воэможности эффективного управления насьпценностью спектра, в него введены второй источник света, второй фотоприемник, расположенные на второй оптической оси параллельно первой оптической оси напротив третьего окна накладок, причем в,светозаслонке нарасстоянии от первого окна, равномрасстоянию между первой и второй оптическими осями, выполнено второеокно./5 ическое предприятие, г, Ужгород, ул. Проектная, 4 Произ вени и 7 Тираж 345ВНИИПИ Государственного комитпо делам изобретений и откр 113035, Москва, Ж, Раушская Подпта СССРтийаб д,
