Номер патента: 1559377

Опубликовано: 23.04.1990

Авторы: Асауленко, Гаврилов, Подлесный

МПК: G10H 1/44

Метки: инструментов, музыкальных, настройки, струнных

...однозначно определять частоту колебаний.Устройство содержит электрический мост 1 постоянного тока, усилитель 2 и нуль-индикатор 3, В одно плечо моста 1 вклюцена настраиваемая струна ч, в противоположное плечо вклюцено эталонное сопротивление 5, равное сопротивлению струны, настроенной на необходимую цастоту. Два других сопротивления б и 7 равны и включены в два других плеца.Для настройки струны на заданную частоту необходимо, изменяя усилие натяжения струны 4, добиться равенст" ва сопротивления струны 1 и .сопротив" ления эталонного сопротивления 5, Это приводит к балансу моста и нулевому выходному сигналу, цто соответствует точной настройке на необходимую цастоту.Для настройки двух одинаковых струн в унисон настроенная струна М...

Номер патента: 1585831

Опубликовано: 15.08.1990

Автор: Прохоров

МПК: G10H 3/18

Метки: индукционный

...струн 1-1 - 1 - 6 относительно общео провода и тем самым снизить уровень помех, вносимых исполнителем.Сведение сигналов на общем выходе осуществляется путем последовательного соединения вторичных обмоток 5-1 и 5 - 2 трансформаторов. Внутреннее сопротивление преобразователя при этом повышается и принимает индуктивный характер (аналогично традиционному преобразователю переменного магнитного сопротивления). Однако вследствие различий в спектре звучания струн 1 - 1-1-6 указанный недостаток удается устранить практически полностью. В спектре звучания самых тонких струн 1 - 1 и 1 - 2 высоких частот значительно больше, чем в спектре звучания самых толстых струн 1-5 и 1 - 6. Рассмотренная особенность позволяет без особого ущерба для общего...

Номер патента: 1589314

Опубликовано: 30.08.1990

Авторы: Добровольский, Зеленин, Попов, Хайкин

МПК: G10H 1/02

Метки: звуковых, кодирования, области, сигналов, частотной

...сигнала (выход адаптивного дифференциального преобразователя 7) и о фазе (выход 14 преобразователя 3) поступает на соответствующие входы параллельного ре. гистра 9; Считывание информации с параллельного регистра 9 производится с по- . мощью коммутатора 10, управление ко" торым осуществляется первьжи двумяразрядами, записанными в параллель."ном регистре 9 (фиг.2) при помощидешифратора 17Коммутатор 10 подключает на входкоммутатора 11 информацию следующим образом: только первые два разряда в случае отсутствия сигнала;только первые пять разрядов в случае отсутствия изменения амплитуды сигнала;все девять разрядов в случае наличия сигнала и изменения его амплитуды.В буферный накопитель 12 записы"ваются разные по длительности кодовые слова,...

Номер патента: 1622902

Опубликовано: 23.01.1991

Автор: Прохоров

МПК: G10H 3/18

Метки: индукционный

...параллельно плоскости струн 1-1 - 1-2 п, Надсамими полюсами вектор индукции ориентирован приблизительно перпендикулярноплоскости струн 1-1 - 1-2 п. Каждая струна1-1 - 1 - 2 п проходит как над полюсом одного из магнитов 6-1 - 6-(2 п+2), так и в промежутке между ними, что позволяет обеспечить чувствительность индукционного преобразователя к обоим типам колебаний,Кроме того, благодаря малому разнесению магнитных полюсов(порядка половины длины магнитного полюса) поле над ними сконцентрировано. Это позволяет повысить выходной сигнал преобразователя при малом расходе магнитного материала. Наличие и раздельных первичных обмотки 8 - 1 - 8 - и трансформатора 3 позволяет избежать непосредственного шунтирования струн 1- 1 - 1 - 2 п. Однако иэ-за...

Номер патента: 1709391

Опубликовано: 30.01.1992

Автор: Барышев

МПК: G10H 1/02

Метки: огибающей, формирователь

...одновибраторе, а выделитель заднего фронта 23,1 - на последовательно соединенных инверторов и одновибраторе,Коммутатор кодов 15 представляет собой ряд алектронных ключей, например ти 55 па К 176 КТ 1 или К 561 КТЗ, управляющие входы которых соединены между собой и через инвертор с управляющим входом коммутатора кодов 15. Входы электронных ключей являются соответствующими подклавишного коммутатора 20.1 и формирования коротких старт-импульсов на 45 входами коммутатора кодов 15, а выходы - соответствующими выходами. коммутатора кодов 15.Формирователь огибающей работает следующим образом,В начальный момент времени на выходе счетчика импульсов 13 присутствует максимальный код, на выходе блока совпадения 10 и на выходе триггера 2 - уровни...

Номер патента: 1720087

Опубликовано: 15.03.1992

Авторы: Герасименко, Костромин, Сагаков, Царьков

МПК: G10H 1/10

Метки: инструмент, электромузыкальный

...звуковой частоты.Однако известный ЭМИ не позволяетс большой точностью имитировать звучание традиционных музыкальных инструментов.Раиболее близким, к предлагаемомуявляется ЭМИ, содержащий генератор 15тона и последовательно установленнще акустический преобразователь иусилитель звуковой частоты,Однако прототипу присущ тот же самый недостаток, что и аналогу,20Цель изобретения - сохранение верности звучания музыкального инструмента.Для достижения поставленной целиЭМИ, содержащий генератор тона и последовательно соединенные акустический преобразователь и усилитель звуковой частоты, имеет генератор тона,выполненный в виде многоканальногомагнитофона, каналы воспроизведения 30которого через клавиатуру инструмента соединены с входом усилителя...

Номер патента: 1732176

Опубликовано: 07.05.1992

Автор: Шаров

МПК: G10H 1/02

Метки: инструмент, электромузыкальный, язычковый

...размеров язычков.Поэтому предлагается два вариантаиспользования предлагаемой системыс помощью световодов. В одном случае(фиг, 2) каналы голосовых планок 1соединены световодами 7, Прицем световоды устанавливаются до проемов голосовой планки и имеют с целью уменьшения световых потерь фокусирующиелинзы 8, В другом случае (Фиг,3) откаждой голосовой планки 1 отвоДитсясветовод 8 к передатчику 5 и прием"нику б света, тогда Фокусирующиелинзы не нужны, как в предыдущемслучае. Колеблясь, язычок модулиру"ет световой поток собственной частотой, меняет освещенность фотоприемника с этой частотой, таким образом меняется электрический токФотоприемника, который в усилителеусиливается, а в громкоговорителепреобразуется. в звуковой сигнал,...

Номер патента: 1732374

Опубликовано: 07.05.1992

Авторы: Соловьев, Шепелев

МПК: G10H 1/02

Метки: инструментов, музыкальных, настройки

...3 и октав 6 в положения, соответствующие требуемой ноте, при этом выбирается соответствующая строка преобразователя 2 кода, выполненного, например, в виде диодной матрицы, и устанавливается коэффициент деления делителя 1 частоты с переменным коэффициентом деления импульсов кварцевого генератора 4. Импульсы с выхода делителя 1 поступают на счетчик 5 октав, требуемый разряд которого выбирается переключателем 6 октав. Таким образом, на выходе переключателя 6 октав присутствуют импульсы, частота следования Го которых пропорциональна таблич-. ным значениям нот музыкального строя. Частота Ьо используется для управления дискретно-аналоговыми цепями блока 23 фильтров и после прохождения делителей 30 и 17 частоты для формирования эталонного...

Номер патента: 1732375

Опубликовано: 07.05.1992

Авторы: Бучнев, Гриценко, Соловьев, Шепелев

МПК: G10H 1/02

Метки: инструментов, музыкальных, настройки

...от 0,2 мкс в четвертой октаве до десятков микросекунд в басовом регистре, Интервал в один цент между двумя периодами колебания Т и Т определяется1 11выражением(4) т- т" 1 гоот гДиапазон работы устройства составляет, например, 7 октав (от ноты ДО контроктавы до ноты СИ четвертой октавы). Степеньусреднения входного сигнала составляет,например, 64 периода, что обеспечиваеттребуемую точность контроля при достаточ 10 ном быстродействии устройства,Для проведения измерений эталонныйгенератор устройства должен сформировать интервал времени+50 центов ноты СИчетвертой октавы и далее вырабатывать импульсы, следующие через плавно возрастающие по закону (2) интервалы времени.Через 1200 импульсов (число центов в однойоктаве) этот интервал должен...

Номер патента: 1734121

Опубликовано: 15.05.1992

Автор: Гурьев

МПК: G10H 5/08

Метки: голос, инструмент, марии, электромузыкальный

...ползунка, можно слой полупроводника прикрыть тонкой упругойфольгой, по которой и будет скользить ползунок, прижимая фольгу к слоюполупроводника, создавая контакт сним,Возможны также конструкции на основе фотосопротивлений. Нажим на клавишу (в случае клавишного регуляторапотенциометра) увеличивает Р 2 иуменьшает Г, вводя сигнал, Регулятор"потенциометр (см. Фиг. 11) соединяет два переменных сопротивленияв варианте, показанном на Фиг 8.Устройство таково, что нажим на клавишу сжимает "рессору" одного переменного сопротивления (уменьшая егосопротивление) и разжимает "рессору"второго переменного сопротивления(увеличивая его сопротивление), уве. личивая коэффициент передачи регулятора-потенциометра. Корпус 70...

Номер патента: 1742855

Опубликовано: 23.06.1992

Автор: Гринько

МПК: G10H 1/00

Метки: механизм, педальный

...перев 11 и 13 нижней ностью вертикального перемещения в;С нижней промежуточной панели 9. Панель 9 кронштейнами 10 установлена с воз" можностью продольного перемещения на буфф валу 11 нижней крестовины 12. Вал 13 с этой крестовины установлен с возмож- Д ностью продольного перемещения в, с кронштейнах 14 основания 15. На валах Су 11 и 13 установлены ограничительные упоры в виде роликов 16, находящихся в контакте с основанием 15, и роликов 17, находящихсяв контакте с панелью 9.Педальный механизм используется следующим образом.Педальная накладка 1 может повора- Ъфв чиваться относительно двух взаимно перпендикулярных валов 3 и 5 и вокруг вала 81(роме того, педальная накладка может подниматься и опускаться вдоль оси вала 8 и перемещаться...

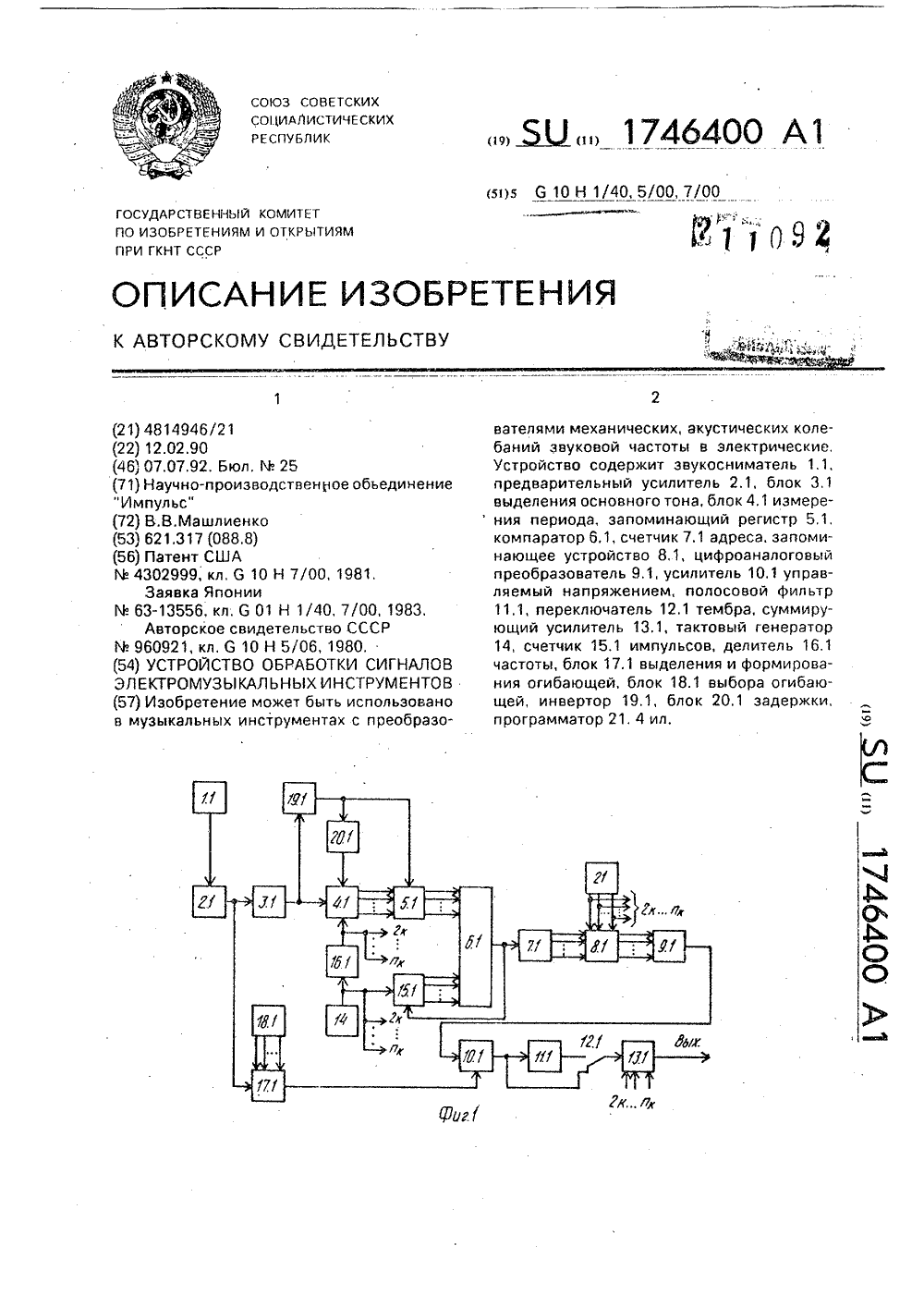

Номер патента: 1746400

Опубликовано: 07.07.1992

Автор: Машлиенко

МПК: G10H 1/40, G10H 5/00, G10H 7/00 ...

Метки: инструментов, сигналов, электромузыкальных

...рисунка формы сигнала имитируемого музыкального инструмента. Так как предлагаемое устройство является, многоканальным, в электрогитаре число каналов определяется числом струн, Для каж- дой струны выбирается частота сигнала в середине звукоразряда, осциллограмма которого затем фотографируется, Сигнал на фотографии дискретизируется по времени (фиг. 4), Временная ось делится на количество выборок, каждому моменту времени 1, 1, , тк.,ставится в соответствие мгновенное значение сигнала 5(с), которое переводится в двоичную форму и записывается в запоминающем устройстве 8.1, Перевод в двоичную форму записи осуществляется согласно(фиг. 4) в момент времени тм: Ат - отклонение сигнала в моментывремени ти по возрастанию; р - разрядность ЦАП,...

Номер патента: 1748176

Опубликовано: 15.07.1992

Авторы: Брискин, Грудников, Синдаловский, Тавридович

МПК: G10H 3/00

Метки: звонок, музыкальный, электронный

...ведет счет дли-: пающей из запоминающего устройства 5. " тельности ноты или паузы ив периодахчасПри совпадениидвоичных кодов йа первой 35 тоты, постуйающей на счетный вход. При и второй группе входов блок 22 выдает на . совпадении состояния счетчика 9 с двоичсвоем выходе лог, 1, поступаюЩую на вход ным кодом длительности на его входах на второго элемента ИЛИ-НЕ 23. На другой выходе счетчика 9 длительности вырабатывход второго элемента 23 поступает лог. 0 с вается лог. 1, Таким образом. счетчик 9 мовыхода ВЗ-триггера 12, На выходе второго 40 жетпредставлять собой счетчик, элемента ИЛИ-НЕ 23 при этом вырабатыва- обьединенный со схемой сравнения; илидеется лог. О. - ,:,:- : литель с переменйым коэффицйентом делеТаким образом, при...

Номер патента: 1749906

Опубликовано: 23.07.1992

Автор: Мороз

МПК: G10H 1/02

Метки: инструмент, электромузыкальный

...ряется частотомером 10, Поскольку конкретные частоты нот известны, то по измеренной частотомером 10 частоте можно судить о величине расстройки ипи отклонения музыкального звука ьт требуемой частоты. Изобретение относится к технике электромузыкальныхийструментов, в; частйости к клавишным электромузыкапьныминстру ментам, и может быть использовано как электройузыкальная игрушка, предназна ченная для начального обучения детей музыке и пению.Известен электромузыкайьный инструмент, содержащий последовательно соедййенные генератор тона с клавиатурой, 10 усилитель мощности, акустическую Систе-му.Однако этот инструмент ймеет ограниченные возможности, поскольку позволяет только воспроизЪбдить мелодию, 15Наиболее близким по технической сущности к...

Номер патента: 1774373

Опубликовано: 07.11.1992

Автор: Давлетов

МПК: G10H 1/06, G10H 7/00

Метки: тон-генератор

...выход ОЗУ 40 флуктуаций АЧХ, на адресный вход которого подаетсл восемь младших разрядов входа ЗУ 11,В накопителе 13 в дждом такте происходит суммирование в сумматоре 47 зцачения очередной синтезированной ПС, поступающего на вход накопителя, с суммой ПС, эдфиксированной нэ ыоде накапливающего регистра 48, Через 256 тактов происходит сбрасывание значения в ндкаплива)ощем регистре 48 и фиксирование значения суммы всех 256 ПС в регистре 49 фиксации.Тон-генератор работает следу)ощим образом,Пусть в момент времени т нэ первом и втором выходах генератора адреса зафиксированы нулевые состояния,В момент времени т ЗУ 6 содержит 8 И 16-разрядных слов: по М слов - ицформация о скоростях изменения и конечных значенилх частот ПС, по М слов -...

Номер патента: 1774374

Опубликовано: 07.11.1992

Авторы: Грищенко, Козлин

МПК: G01H 3/00, G10H 1/06

Метки: звука

...меняется на противоположное по знаку, При этом двухпозиционное поляризованное реле 14 замыкает контакт 15, закорачивая конденсатор С 1, который мгновенно разрякается, сбрасывая до нуля напряжение на выходе схемы 4, При этогл реле 7 замыкает контакт 9, закорачивая конденсатор С 2, который мгновенно разряжается, сбрасывая до нуля напряжение на выходе интегратора 10. На входе компаратора 13 остается только отрицательное напряжение Од делителя 12, которое перебрасывает компаратор в противоположое состояние, При этом реле 14 размыкает контакт 15 и устройство переходит в исходное состояние,Время развертки луча осциллографа должно быть выставлено таким быстрым, чтобы на экране его отображалась непрерывная горизонтальная линия, желательнона...

Номер патента: 1806409

Опубликовано: 30.03.1993

Автор: Поликарпов

МПК: G10H 3/16

Метки: инструмент, электромузыкальный

...4 и 5 замыкаются и включают электронную схему инструмента, В варианте по фиг,З, 4 предусмотрена возможность регулировать давление и расход воздуха в зависимости от физических возможностей обучаемого (степени развития легких). Поворотом заслонки вокруг оси добиваются установки требуемого проходного сечения отверстия, образуемого пересечением отверстий 9 и 10. В вариантах по фиг. 2-4 громкость звучания инструМента регулируется или исполнителем при помощи регулятора громкости, установленного на инструменте; или руководителем ансамбля через микшерный пульт,При более сложном выполнении мундштука заявленного устройства (фиг,5) громкость звучания регулируется плавно путем изменения давления воздуха в полости мундштука с воздушным...

Номер патента: 1812548

Опубликовано: 30.04.1993

Автор: Мороз

МПК: G10H 1/02

Метки: инструмент, электромузыкальный

...5, где преобразуются в звуковые колебания,Второй режим работы электромузыкального инструмента выбирается путем переключения переключателя 4 в другое полокение, при котором выход акустического преобразователя 5 подключается к входу предварительного усилителя 6. В этом режиме, предназначенном для контроля частоты музыкального звука, акустический преобразователь 5 работает как микрофон и при нажатии на любую из клавиш клавиатуры 2 звук соответствующей ноты не воспроизводится," -Акустический сигнал музыкального звука преобразуется акустическим преобразователем 5 в электрический и через1812548 Составитель А.МорозТехред М. Моргентал ктор орре ндрушенко Заказ 1576Тираж : "Подписное ВНИИПИ Государствбйнбго комитета пО изобретениям и...

Номер патента: 2000611

Опубликовано: 07.09.1993

Авторы: Агафонов, Дмитриев, Лебедев

МПК: G10H 3/18

Метки: звукосниматель, магнитный

...ток катушки и образуют паразитные звуки на выходе системы (микрофонный эффект),Виброизолирующий герметик, помещенный между выше помянутыми частями эвукоснимателя, демпфирует эти колебания. Сопоставительный анализ с прототипом позволяет сделать вывод, что 5 10 15 20 25 30 35 40 45 50 55 заявляемый звукосниматель для струнного музыкального инструмента отличается тем, что каркас катушки выполнен с полыми стойками, заполненными виброизолирующим герметиком, в котором зафиксирован элемент крепления основания звукоснимателя с каркасом катушки,Заявляемая конструкция магнитного эвукоснимателя для струнного музыкального инструмента уменьшает площадь контакта каркаса катушки с основанием и уменьшает передачу вредных механических колебаний, а...

Номер патента: 1839267

Опубликовано: 30.12.1993

Авторы: Ворович, Карпук, Спиридонов

МПК: G09B 15/02, G10H 1/02

Метки: вокалистов, тренировки

...2 формирования синхроимпульсов, тактовый генератор 3, счетчик 4, блок 5 дешифраторов, регистр 6 и индикатор 7.Акустический преобразователь содержит акустический датчик 8, паласовой усилитель 9 и триггер Шмидта 10. Блок 2 формирования синхроимпульсов содержит последовательно счетчик 11, первый инвертор 12 и второй инвертор 13.Устройство работает следующим образом,Акустический сигнал преобразуется в акустическом преобразователе 1 сначала в синусоидальный, а затем в последовательность прямоугольных импульсов. С приходом Йо-го (для примера Ио = 8) импульса на блок 2 формирования синхроимпульсов на его первом выходе сформируется первый импульс синхронизации, а на втором выходе блока 2 формирования синхроимпульсов сформируется второй импульс...
