Формирователь управляющих импульсов для электромузыкального инструмента

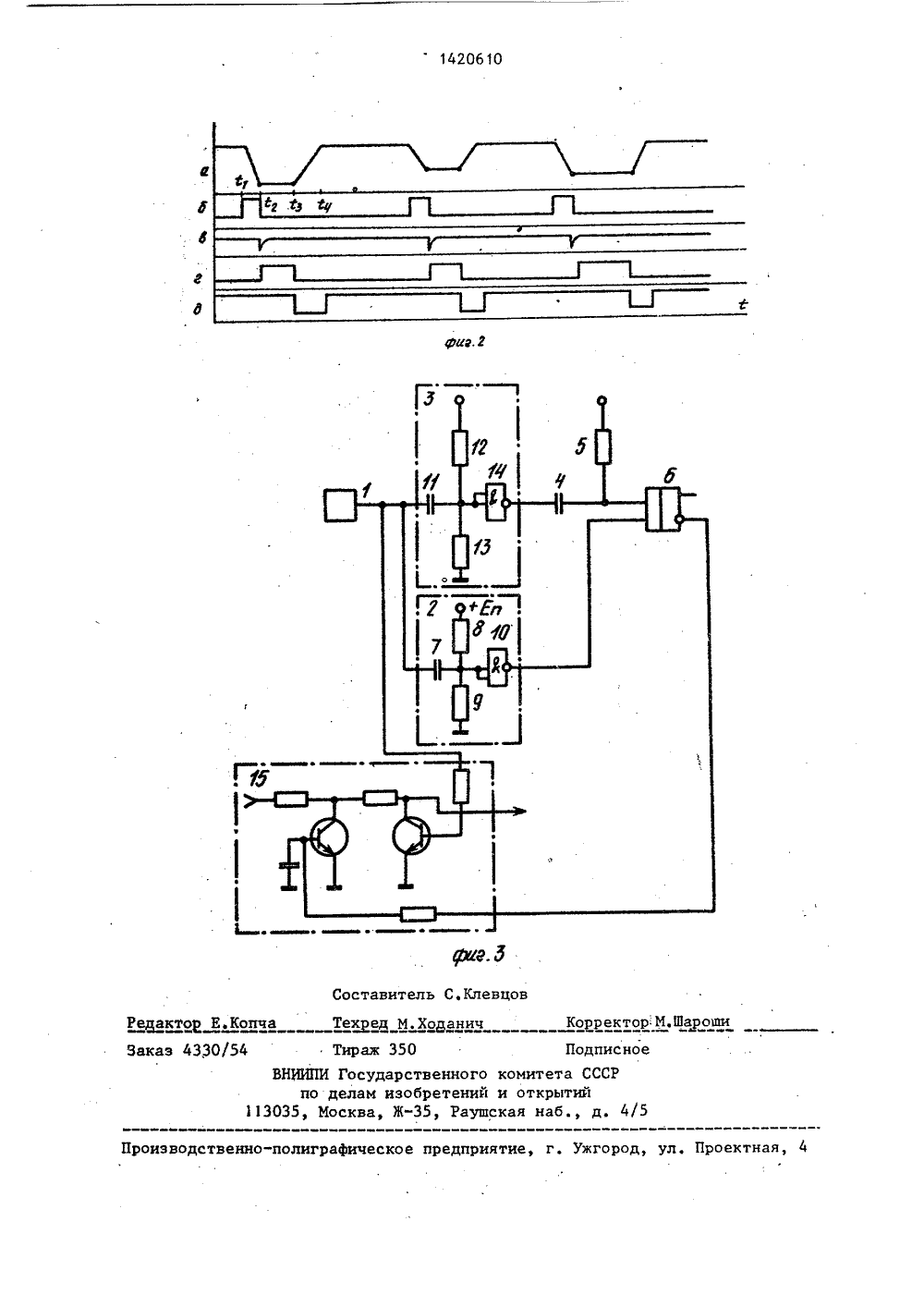

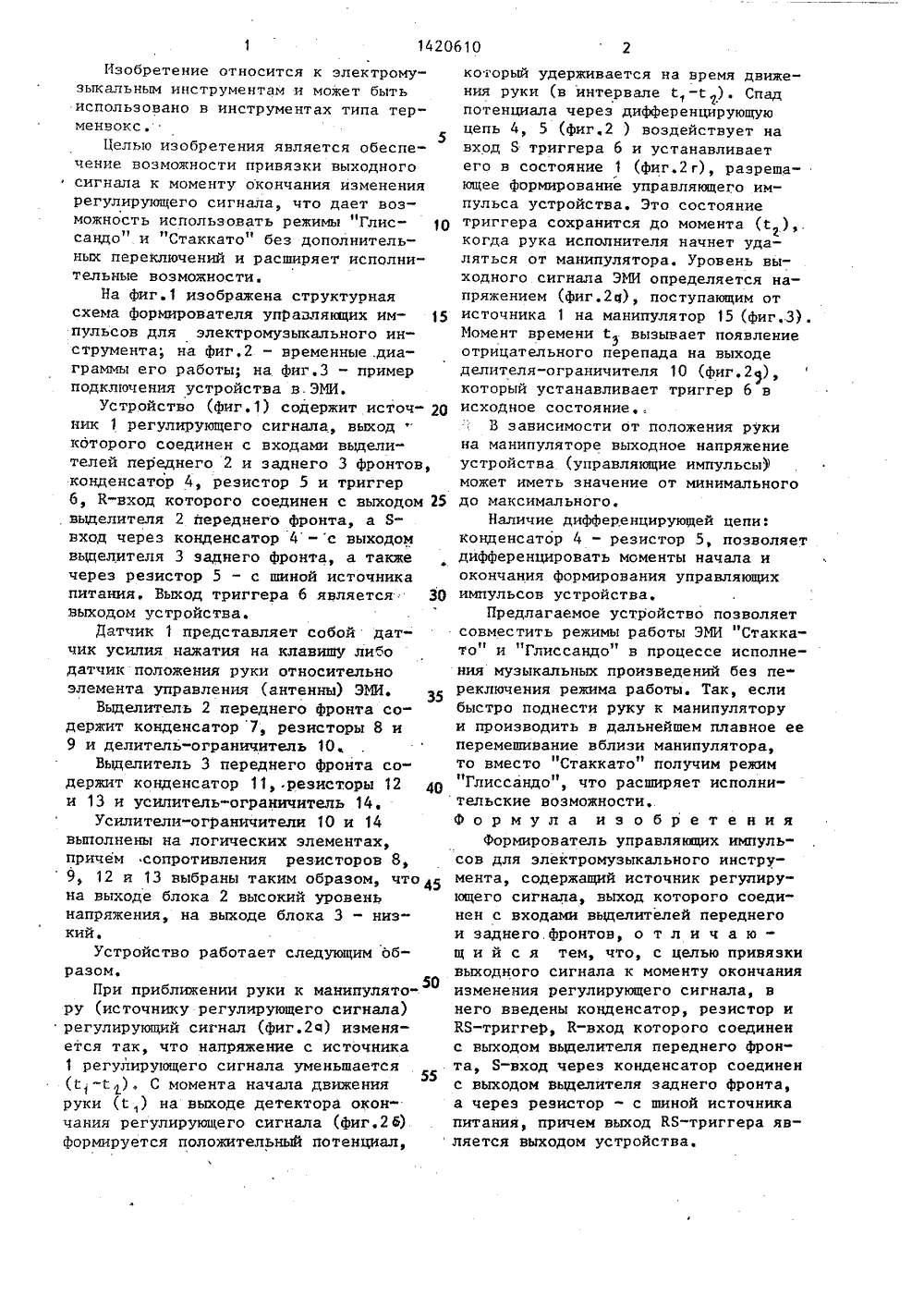

1420610 Изобретение относится к электромузыкальным инструментам и может бытьиспользовано в инструментах типа терменвокс.5Целью изобретения является обеспечение возможности привязки выходногосигнала к моменту окончания изменениярегулирующего сигнала, что дает возможность использовать режимы "Глиссандо" и "Стаккато" без дополнительных переключений и расширяет исполнительные возможности.На Фиг.1 изображена структурнаясхема Формирователя управляющих импульсов для электромузыкального инструмента; на фиг.2 - временные .диаграммы его работы; на Фиг.З - примерподключения устройства в.ЭК.Устройство (фиг.1) содержит источник 1 регулирующего сигнала, выходкоторого соединен с входами выделителей переднего 2 и заднего 3 фронтов,конденсатор 4, резистор 5 и триггер6, К-вход которого соединен с выходом 25выделителя 2 переднего фронта, а Бвход через конденсатор 4 в с выходомвыделителя 3 заднего Фронта, а такжечерез резистор 5 - с шиной источникапитания. Выход триггера 6 является: ЗОвыходом устройства.Датчик 1 представляет собой датчик усилия нажатия на клавишу либодатчик положения руки относительноэлемента управления (антенны) ЭМИ.Выделитель 2 переднего фронта содержит конденсатор 7, резисторы 8 и9 и делитель-ограничитель 10,Выделитель 3 переднего фронта содержит конденсатор 11, резисторы 12 щои 13 и усилитель-ограничитель 14.Усилители-ограничители 10 и 14выполнены на логических элементах,причем сопротивления резисторов 8,9, 12 и 13 выбраны таким образом, что 5на выходе блока 2 высокий уровеньнапряжения, на выходе блока 3 - низкий,Устройство работает следующим образом.При приближении руки к манипулято"ру (источнику регулирующего сигнала)регулирующий сигнал (Фиг.2 а) изменяется так, что напряжение с источника1 регулирующего сигнала уменьшается( -г.), С момента начала движенияруки (С) на выходе детектора окончания регулирующего сигнала (фиг.26)формируется положительный потенциал,который удерживается на время движения руки (в интервале 1 -С,). Спадпотенциала через дифференцирующуюцепь 4, 5 (фиг.2 ) воздействует навход Б триггера 6 и устанавливаетего в состояние 1 (фиг.2 г), разрешающее Формирование управляющего импульса устройства, Это состояниетриггера сохранится до момента (1 ),.когда рука исполнителя начнет удаляться от манипулятора. Уровень выходного сигнала ЭМИ определяется напряжением (фиг,2 ц), поступающим отисточника 1 на манипулятор 15 (фиг.З).Момент времени й вызывает появлениеотрицательного перепада на выходеделителя-ограничителя 10 (фиг.2),который устанавливает триггер 6 висходное состояние.В зависимости от положения рукина манипуляторе выходное напряжениеустройства (управляющие импульсьдможет иметь значение от минимальногодо максимального,Наличие дифференцирующей цепи:конденсатор 4 - резистор 5, позволяетдифференцировать моменты начала иокончания формирования управляющихимпульсов устройства.Предлагаемое устройство позволяетсовместить режимы работы ЭМИ "Стаккато" и "Глиссандо" в процессе исполнения музыкальных произведений без переключения режима работы. Так, еслибыстро поднести руку к манипуляторуи производить в дальнейшем плавное ееперемешивание вблизи манипулятора,то вместо "Стаккато" получим режим"Глиссандо", что расширяет исполнительские возможностиФ о р м у л а изобретенияФормирователь управляющих импуль"сов для электромузыкального инструмента, содержащий источник регулирующего сигнала, выход которого соединен с входами выделителей переднегои заднего. фронтов, о т л и ч а ющ и й с я тем, что, с целью привязкивыходного сигнала к моменту окончанияизменения регулирующего сигнала, внего введены конденсатор, резистор иКБ-триггер, К-вход которого соединенс выходом выделителя переднего фронта, Б-вход через конденсатор соединенс выходом выделителя заднего фронта,а через резистор - с шиной источникапитания, причем выход КБ-триггера является выходом устройства.1420610 Фиг,2 Составитель С.Кл о ароаи Редактоп Е.Копча хред М.Холан ктор М сно Заказ 4330/54 Тираж 350 4/ зводственно-по чес ВНИИПИ по д 035, МоПодпкомитета ССи открытийкая наб, д сударственног ам изобретени ва, Ж, Рауа предприятие, г, Ужгород, ул, Проектная,
