G06M — Счетчики; способы и устройства для подсчета предметов, не отнесенные к другим подклассам

Номер патента: 24168

Опубликовано: 30.11.1931

Автор: Миттрах

МПК: G06M 7/04

Метки: готовых, подсчета

...30, опускаемое в устройство по каналу 31, проходит между двумя металлическими пластинками 9 и 12, из коих последняя закреплена шарнирно и несет якорь 11 электромагнита 5. При проходе изделия пластинка 12 отклоняется и контактами 19 замыкает электри-ческую цепь, приключая на источник тока обмотку электромагнита 5 при посредстве проводников 17 и 18, и одновременно обмотку электромагнита 21 электромагнитного привода счетчика при помощи проводников 20 и 22.Основание 3 устройства выполнено из неэлектропроводного материала. При прохождении тока электромагниты 5 и 21 соответственно поитянут якоря 11 и 25, а пружинка 26 повернет на один зубец зубчатое колесо 24, укрепленное на оси счетчика 23. Изделие, падая на конец 16 поворотного на шарнире...

Номер патента: 24174

Опубликовано: 30.11.1931

Автор: Быков

МПК: G06M 7/06

Метки: карточек, отчетных, подсчета

...дать зкономию времени и значительно ускорить подсчет. -На чертеже фиг. 1 изображает вид приспособления сбоку с частичным разрезом; фиг. 2 и 3 - боковые стороны приспособления; фиг, 4 - крышку приспособления; бдиковано 30 ноября 1931 года. фиг, 5 и б - ролик; фиг. 7 и 8 - деталь приспособления.Приспособление состоит из металлической прямоугольной рамы А, Б, В, Г, внутри которой помещают ряд металлических, покрытых резиной, валйков Д, которые расположены так, чтобы между ними оставался промежуток около 3 - 4 мм. С левой стороны рамы В, где выступают втулки валиков Д, помещают шестеренки, которые приводятся в одновременное движение червячной передачей 3,К сторонам рамы В и В прикрепляют по одному подпружиненному резиновому валику Е,...

Номер патента: 24588

Опубликовано: 31.12.1931

Автор: Шухгалтер

МПК: G06M 7/06, G07B 11/11

Метки: аппарат, гашения, денег, других, купюр, подсчета, талонов, ценных

...после прохода пальца 18 через его высшую точку, вновь поднимается в свое начальное положение и вновь освобождает талон,После схода пальца 21 с рычага 20, валик 5 под действием пружины 6 опять возвращается в положение соприкосновения с валиком 4, последний вновь приводит во вращение остальные валики, и погашенный талон проталкивается дальше, а на его место поступает следующий.В целях учета количества погашенных- . 2;: - .талонов, верхний конец 7 тяги 25 сочленен со счетчиком 8.Предмет изобретения,1. Аппарат для подсчета и гашенияталонов, денег и других ценных купюр, путем протягивания их из одного хранилища в другое, оаличающийся тем, что для осуществления остановки подающего механизма, с целью штемпелевания талона, укрепленная на...

Номер патента: 24928

Опубликовано: 31.01.1932

Автор: Фохт

МПК: G06M 3/00

Метки: счетное, электрическое

...остальной не разветвленной частицепи гОбозначая сопротивление между точками б и 7 через Р, имеем1 г, г;= Гз+ ---- =гз+1+ 1 г+ГзГ 4 43Г 3 Г 4 + Гз Го + Гз гоГз +Г 4Так как по условию г 4 = г, со 5 а;гз = го (1 - со а), то обозначая сова = к,(1 - к) кго+(1 - к) гго+кггоимеем Я -го+ кг,го го+Го (к - кз)гз+ кг,Величина Р изменяется в пределахот (К) =го до Р) Сила тока в ответвлении определяется из следующего: ОС =С 4+СО Сз Гз , , С; Г; Г 4 КГОКГО оотсюда сз =Г-КГПолучаемая при этом некоторая ошибка в измерениях тока в главной цепи и в ответвлении устраняется следующим образом (фиг. 5). Два потенциометра, косинусный" б - 8 и синусный" 9 - 12 включены последовательно, Сопротивления их одинаковы и равны 2 го. В каждом из ответвлений...

Номер патента: 24994

Опубликовано: 31.01.1932

Автор: Громов

МПК: G06M 1/14

Метки: оборотов, счетчик, числа

...в горизонтальном напра.влении (фиг, 8) и расположены в сред.ней части оснований барабанов 1 на .том же расстоянии от центра, что и впа.дины 3 а другой стороны барабанов (фиг.9) и вырезы б в средней части ,дисков 5 (фиг. 10). Наконец, по четвертому варианту защелки 4 выполнены .пружинящими в направлении от центра (барабанов) и расположены на внутренней поверхности барабанов (фиг. 11), .так же, как и впадины 3 (фиг. 12), при чем диски заменены кольцами 5(фиг. 13), ;на внутренней поверхности которых расположены вырезы б; для закрепления колец 5 концентрично с осью 2 барабанов служат ушки 7 (фиг. 1 и 13), через ,которые пропущен стержень, устано:вленный параллельно оси 2,Барабаны 1 могут быть сделаны из .любого подходящего...

Номер патента: 24995

Опубликовано: 31.01.1932

Автор: Городинский

МПК: G06M 7/00

Метки: счетчик

...7, прижимаемая к хроповику пружиной 11, шарнирно связана с пового, заявленному 24 апрел87422). ротным на оси 9 рычагом 8, выступающим из кожуха и снабженным пружи.ной 12. Рычаг 8 снабжен заплечиком, в который входит при нажатии рычага сверху крючкообразный запор 10, отжимаемый пружиной 13 и сочлененный с поворотным около оси 19 рычагом 14, также выступающим из кожуха.При подаче перемещаемого материала ковш или бадья 22 нажимает снизу на рычаг 8, и собачка 7, нажимая на храповик барабана 2, поворачивает его и связанный с ним зубчатками барабан 3 и перемещает ленту 6. При движении бадьи 22 вниз она нажимает на рычаг 8, в заплечик которого проскакивает крючкообразный запор 10, отжимаемый пружиной 13, и при последующем нажатии бадьи...

Номер патента: 25308

Опубликовано: 29.02.1932

Автор: Розанов

МПК: G06M 7/06

Метки: газет, журналов, определенного, отсчитывания, числа

...задерживает тянущиеся за проходящей газетой другие экземпляры; пройдя плос-. кость 6 газета попадаеФ между валиками 2 и 3, и, в силу большей, скорости вращения ролика 2, газета дви-гадтся с большей скоростью, делая таким образом разрыв между следующей за ньй газетой, а пройдя плоскость 7 газета попадает между следующей па-, рой валиков 4 и 5, Валики 3 и 5 при-жимаются к валикам 2 и 4 пружинами 10 и 12, расположенными по концам их осей, Проходя между роликами 4 и 5 газета нажимает рычаг 18, который передает нажим штифту 19, ,непосредственно связанному с рычагом 21, который снабжен на своем конце двумя зубцами (фиг. 4), соответствующими ве.личине зубьев рейки 25 счетной каретки, ,деления на шкале 9 соответствуют количеству зубьев на...

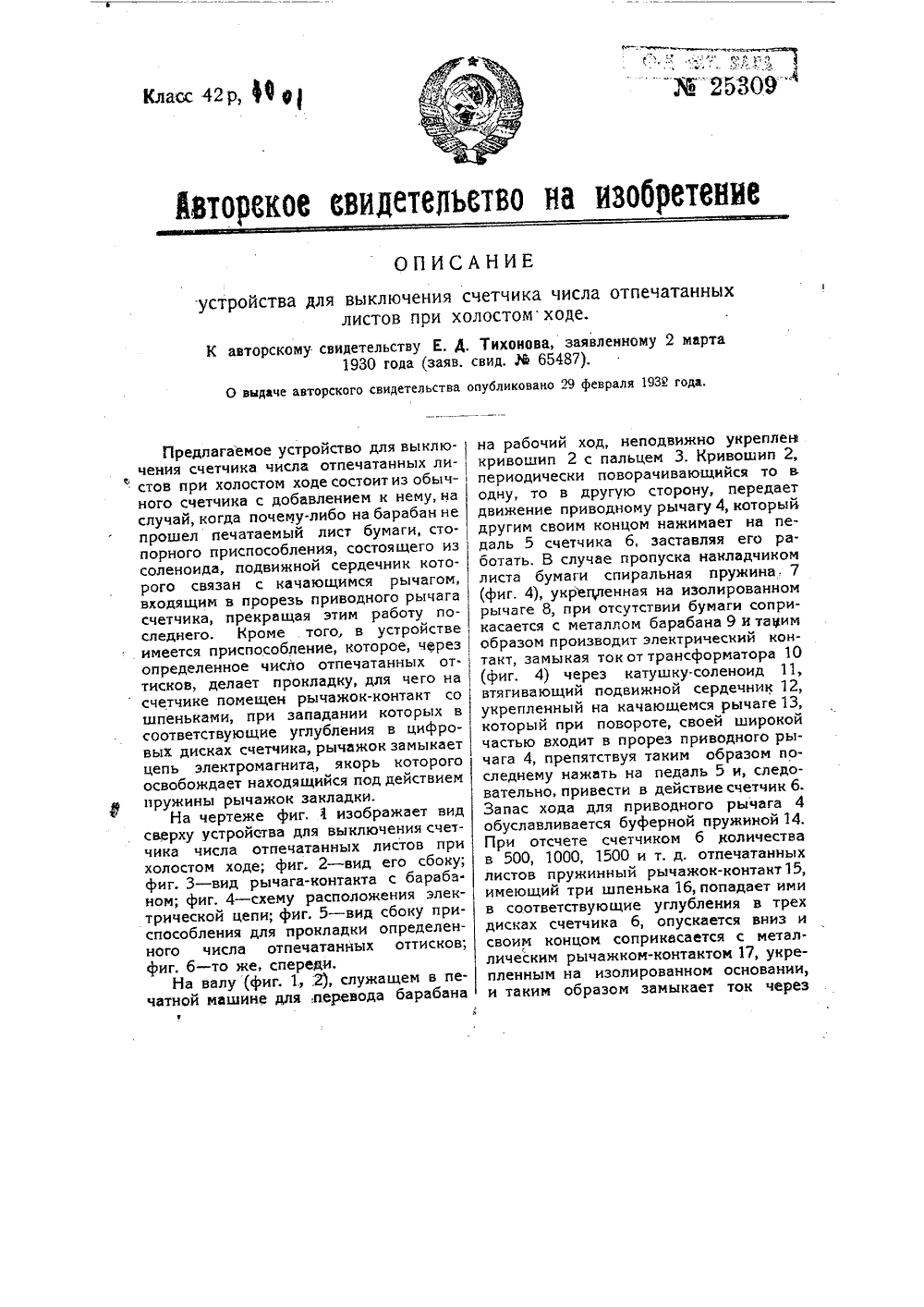

Номер патента: 25309

Опубликовано: 29.02.1932

Автор: Тихонов

МПК: G06M 7/10

Метки: выключения, листов, отпечатанных, счетчика, ходе, холостом, числа

...приводному рычагу 4, который другим своим концом нажимает на педаль 5 счетчика б, заставляя его работать. В случае пропуска накладчиком листа бумаги спиральная пружина 7 (фиг, 4), укрепленная на изолированном рычаге 8, при отсутствии бумаги соприкасается с металлом барабана 9 и таким образом производит электрический контакт, замыкая ток от трансформатора 10 (фиг. 4) через катушку соленоид втягивающий подвижной сердечник 12, укрепленный на качающемся рычаге 13, который при повороте, своей широкой частью входит в прорез приводного рычага 4, препятствуя таким образом последнему нажать на педаль 5 и, следовательно, привести в действие счетчик б. Запас хода для приводного рычага 4 обуславливается буферной пружиной 14. При отсчете...

Номер патента: 25762

Опубликовано: 31.03.1932

Автор: Михайлюк

МПК: G06M 7/02

Метки: наклонной, передаваемых, плоскости, предметов, счета

...запиратель 4. Затем предмет поднимает поворотное крыло 8 с рычагом 9, действующим на запиратель 10, а заслонка 2 закрывается под действием собственного веса. Крыло 8, поднимаясь вверх, при помощи пружинящей штангочки 7 поворачивает плечо 6 счетчика 5, ведущего учет передаваемых предметов. В то же время крыло 8 посредством шарнирных рычагов и собачек 13 говорачивает на один зубец храповик .2, который имеетдвадцать зубцов и снабжен двумя диаметрально расположенными штифтами 31, Последние, при проходе десятого зуба, при вращении храповика 12, нажима от на плечо рычага 28, который толкаетвверх штифт 15, перестанавливающийколенчатый рычаг 17, нажимающий на пружинку 18 пунсона 19. Пунсон делает прокол на циферблате-счетчике, приводимом в...

Номер патента: 25763

Опубликовано: 31.03.1932

Автор: Норбер

МПК: G06M 7/00, G07C 3/10

Метки: проволоки, станку, счетное, цепей

...на один шаг, посредством промежуточной шестерни 24, баоабан 22, Обознаающий дестки. В сзою Очеоедь барабан 22 при своем полном обороте ( тем же способом пеоедвигает на одиншаг и барабан 2, обозначают",ил сотни,Г 1 о окончании работы смены, аписавколичество сделанных испей, ю ,каза;носчетчика, повора вастся па полнь:й оборот ручка 27 для устаовкл счет якаув ну/,вое положеяе, истоелствзо уста. вовки счетчика в нулевое положение аналогично устройству сбрасывания при арифмометре. Весь прибор монтируется в коробке из листового железа и привлнчивается к боковинке машины четырьмя винтами 28,Предмет изобретения.Счетное устройство к станку для изготовления цепей из проволоки, отпи аощееся тем, что собачки 3 и 4, приводящие во врашение...

Номер патента: 25767

Опубликовано: 31.03.1932

Автор: Грибовский

МПК: G06M 7/06

Метки: бумажных, подсчета, талонов

...и. 1, приме. нение стержня 1, снабженного ушком 4, с целью продевания сквозь него нитки, служащей для связывания пачки сосчи. таиных талонов,3. При приспособлении по п.п. 1 и 2, при менение сигнального звонка 5, присоеди ненного к последнему колесу счетыогс мбхаымзчй. Йвторакое евьпетель Изобретение касается поиспособления для подсчета бумажных талонов, приводимого в действие при накалывании их на стержень. В предлагаемом приспособлении подпружиненный стержень снабжен собачкой, предназначенной при опускании талоном стержня для поворачивания первого диска счетного механизма.На чертеже изображено приспособление для подсчета бумажных талонов в схематическом виде.При накалывании бумажного талона на стержень 1, благодаря собачке 3,...

Номер патента: 25768

Опубликовано: 31.03.1932

Автор: Трухин

МПК: G06M 7/06

Метки: подсчета, прибор, талонов

...электоиедлагаемо изобретение ета талонов п онтактную и ля замыкани конт лено пла них стве вающии с внутри нег и одна из при госре ротов, показывающий счет та т схему рибора; П дмет изобретения. шика 10 соленоится две Одна иза друром расающаяепленноик обор, послед замыкает прибора для подсчжатия ими на кпредназначенную д яческой цепи.На чертеже Фиг. 1 изображаеприбора; григ. 2 - общий видфиг. 3 - деталь прибора,Прибор имеет вид круглого яс помещенным в его серединедом 9, внутри которого наход,парамагнитные пластинки 11,этих пластинок - неподвижная,гая - связана с валом, на котоположена шестеренка 4, соприкасс меньшей шестеренкой 7, укрна другом валу, несущем счетчтов 14.При опускании в ящик талонаний, нажимая на пластинку 2,Прибор для...

Номер патента: 26115

Опубликовано: 30.04.1932

Автор: Гильман

МПК: G06M 3/06

Метки: вала, оборотов, числа

...на него металлической лентой; фиг. 5 - продольный разрез кулачка; фиг. б - вид кулачка сбоку,ФУстройство приспособления заключается в следующем, На корпусе 1, закрываемом крышкой 8 с циферблатом 14 (фиг, 1, 2, 3), вращается ось б, на кото. рой насажены храповик 5 и стрелка 7. В зубцы храповика 5 упирается одним концом пружина 4, неподвижно укрепленная другим своим концом на корпусе 1, каковая пружина, надавливая на конец стержня 3, прижимает его к вияьчатой части корпуса (фиг, 2), несущей,. кроме того, еще пружинящие скобы 2,2, предназначенные для создания более удобной опоры на вращающемся валу.При пользовании приспособлениегг на вращающийся вал 13 (фиг. 4) предварительно накладывается металлическая лента И, скрепляемая кулачком 9 при...

Номер патента: 26116

Опубликовано: 30.04.1932

Автор: Жмуркин

МПК: G06M 3/06

Метки: механизм, ручным, счетный, штемпелем

...фиг. 2 - то же в закрытом положении; фиг. 3 - вид изнутри щеки щипцов.Счетный механизм с ручным штемпелем имеет вид пломбировальных щипцов, в обеих щеках 17 и 20 которых помещены по два счетных диска 1 и 2 известной конструкции, из коих диск 1 имеет по окружности сто зубцов, а диск 2 сто один зубец; диски связаны с червяком 5 ведущего валика, на котором шарнирно укреплены щеки щипцов. Диски 1 прикреплены к щекам на осях 18, а на концентрические утолщения их средней части надеты кольцеобразные диски 2, к каковым дискам укреплены винтиками 19 круговой штемпель 15 и кольцеобразный 16, снабженные соответствующей гравировкой; верхние штемпеля имеют выпуклую гравировку, а нижние - углубленную. Пластинка штемпе ля 15 перекрывает счетный диск...

Номер патента: 26468

Опубликовано: 31.05.1932

Автор: Рыбаков

МПК: G06M 7/02

Метки: грузов, перемещаемых, счета

Номер патента: 26469

Опубликовано: 31.05.1932

Автор: Бенедиктов

МПК: G06M 7/06

Метки: досок, обрезные, проходящих, самопишущий, станки, счетчик

...станок валец Ж, поднимаясь на определенную высоту в зависимости от толщины доски, действует при посредстве плеча 3 на щетку Щ коммутатора А, которая ставится в определенное положение, при чем ток направляется в некоторые измагнитов ММв М и М 8 вследствиечего, при замыкании тока контактом Д, на движущейся ленте ствится одна, две; три или четыре черточки, определяющие толщину доски.Рычаг Л занимает то или иное положение в зависимости от ширины доски; нри этом коммутатор Г направляет ток в некоторые из электромагнитов М,; М Мг, М, которые, при замыкании контакта Д, отпечатывают на ленте известное число черточек, обозначающее ширину доски.В электромагниты М 9 и1 Ад ток из коммутатора А поступает при всякой толщине доски; проходящей через...

Номер патента: 26840

Опубликовано: 30.06.1932

Автор: Зубов

МПК: G06M 7/00, G07C 5/10

Метки: вступающих, какой-либо, повозок, пути, счетчик, участок, числа

...механизм прикреплен к часам с помощью рамок 28, 29, 30.Колеса экипажа, при движении своем по проезжей части моста или дороги в том месте, где устанавливается счетчик, нажимают педали 4, которые вращают вал 33 и связанный с ним вал 3 и с помощью рычага 7 поворачивают счетный диск 6 на одно деление. При этом рычаг проходит примерно до выступа 35 на дуге 10, Дальнейшее поворачивание вала 3 отсчетов производить не будет, так как выступ 35 на дуге 10 приподнимет рычаг 7 и тем выведет последний из сцепления его с храповиком. диска 6.Диск 5 может быть соединен с диском 6 с помощью щеколды 36 и дуги 38 и поворачивает на одно деление при полном обороте диска 6 с цифрами единиц, что достигается шеколдою 36, постоянно прижатой к дуге 38...

Номер патента: 27502

Опубликовано: 31.08.1932

Автор: Ермоленко

МПК: G06M 7/02

Метки: вагонеток, дороге, канатной, количества, подсчета

...коническую шестерню 6 для зацепления с шестерней 7, сидящей на верхнем горизонтальном валике 8, несущем на себе пружинящий палец 9 и стрелку 10, указывающую на циферблате 11 местонахождение вагонетки. Для указания количества поданных вагонеток служит валик 12, несущий зубчатку 13, храповичок 14 и стрелку 10. Валики 8 и 12 поддерживаются кронштейнами 15 и 15, из коих 1 Р несет на себе храповую собачку 16. Все подвижные части устройства, кроме шкива 1, заключены в кожух. Стержень 18 с помощью пружины ,9 удерживает устройство, а следовательно и шкив 1, на нужной высоте надтросом 17. Бегущий канат 17, вращая шкив 1, приводит в действие червячную передачу 3 - 5 н вал 4 с конической шестерней 6, последняя посредством конической шестерни 7...

Номер патента: 28290

Опубликовано: 30.11.1932

Автор: Немзер

МПК: G06M 11/02

Метки: камер, кровяных, счетных, телец

...стекла с сеткой наклеи-катным цементом круглая стекляннаявается канадским бальзамом стеклянное 1 пластинка Е с нанесенной на ее верхкольцо, имеющее высоту, большую, чемней поверхности сеткой й. В пространвысота внутренней пластинки, на ту жество Р (фиг, 2) вкладывается точно казаданную величину, либрованная пластинка требуемой толПроизводство камер первого типа; щины (0,1 - 0,2 мм) и вся система сжисвязано с постоянным контролем пра- ( мается прессом для того, чтобы плосвильйости расстояния от плоскости сет-кость сетки отстояла от покровногоки до плоскости покровного стекла, вто-, стекла В на заданное расстояние. Порой же тип не удобен, благодаря при-схватывании цемента, пластинка-калибрсутствию канадского бальзама который вынимается и....

Номер патента: 28354

Опубликовано: 30.11.1932

Автор: Шепелев

МПК: G06M 7/02

Метки: длины, досок, подсчета, проходящих, числа, штабельный, элеватор

...около потов, расрасстоя. й линии, емещения дних конют элексчетчика, осок. Для элеватор ный конго замы- соответдвижущихся досок по штабелеру состоит изцелых футов, но если .доска своими краями не захватывает точно учетные контакть, а проходит мимо крайних, то в таком случае на контак тах ССв устраиваются добавочные контрольные контакты Ю, кОторые отмечают концы досок, выходящих за пределы соседних контактов Сь С 2, С,. Контакты СС, расположены по прямой линии, наклонной к направлению перемещения досок, с тем расчетом, чтобы проходящая доска по штабелеру последовательно один за другим производила каждым контактом замыкание электрической цепи .электромагнита счетчика, служащего для учета общей длины прошедших через элеватор досок. Контакт...

Номер патента: 29283

Опубликовано: 28.02.1933

Автор: Шварц

МПК: G06M 7/00, G07C 3/08

Метки: вагонеток, выработанных, каждым, отдельным, породы, рабочим, счета

....рельс) цепь одного из электромагнитов 8. Ток от батареи 78 (фиг. 2), проходя через электромагнит 8, заставляет его притянуть рычаг б (фиг. 4), который при помощи собачки 7 поворачивает храповик 5, а вместе с ним цифровой диск 4, В стенке ящика имеются окошечки, через которые можно наблюдать показания счетчика. Электромагнитыдля удобства ремонта помещены на отдельной доске, прикрепляемой к стенке ящика. В то время, как одна батарея. работает, запасная стоит ва зарядке аккумуляторами. По окончании смены стенка счетчика открывается и записываются показания, и барабан, приводится в начальное положение. Храповик 5 и рычаг 6 (фиг. 4) рассчитываются так, чтобы одному движению рычага соответствовала подача диска 4 на одну цифру. Схема...

Номер патента: 29641

Опубликовано: 31.03.1933

Авторы: Борисов, Подгоричани

МПК: G06C 25/02, G06C 5/00, G06M 3/04 ...

Метки: машин, счетных, счетчик, цифровой

...и одним сквозным, доход дящим до оси 3, прорезом 2, в котором помещена качающаяся собачка 4. ось 3,нагкоторой насажены цифровыебараба-При. вращении барабана единиц собачка доходит до фаски оси 3 и под давлением пружины меняет свое поло жеиие; наклоняясь на оси 7 нижний высоседнего барабана, сцепляясь, таким образом, с ним для передвижения барабана десятков, после чего выходит из фаски и становится на прежнее место.а, Барабан десятков, в свою очередь,снабжен такой же собачкой и т. д. Чтобы барабаны не у могли свободно вращаться имеется пружина 8 из листовой стали, заскакивающая в прорезы барабанов. Таким с образом достигается устра НЕНИЕ ШЕСТСРЕНОК ДЛЯ передачи ДЭСЯТ-без промежутков между 3 ними.Цифровой счет-дик для счетных машин,...

Номер патента: 29642

Опубликовано: 31.03.1933

Авторы: Басилов, Станный

МПК: G06C 25/00, G06F 15/02, G06M 1/26 ...

Метки: арифмометра, дискам, молоточек, цифровым

...выполненный в виде бойка, проходящего че рез паз стойки вместе с собачкой; нижний конец молоточка находится под действием пружиньн вставленной в отверстие стойки.На чертеже изображен вид молоточкап молоточек 7 овальным отверстием надевается на ось б и проходит через паз стойки З вместе с. собачкой 4. В отверстие стойки вставлена пружина 2,которая прижимает молоточек к оси 9, образуя замок. На ось 8 надевается ци фровое колесо 7. При вращении цифро 334вото колеса зуб шайбы 5 выталкивает молоточек 7. Как только зуб молоточка перейдет центр овала оси б, силой давления пружины 2 на зуб, молоточек выщелкивает до упора (одного края овального отверстия).молоточек к цифровым дискам арифмометра, отличающийся тем, что он выполнен в виде бойка...

Номер патента: 29644

Опубликовано: 31.03.1933

Автор: Зубов

МПК: G06G 1/16, G06M 1/36

Метки: графического, перемножения, прибор, функций

...аА и аВ (А и В лежат на прямой А, перпендикулярной к оси г) надо эти отрезки через кривую К (д=1 пх) привести к логарифмической шкале, Из фиг. 4 видно, что 1/я ВА+АО = СО (ВС = - СА), а этот отрезок через кривую К (логарифмиче.ская шкала К имеет масштаб, в два раза меньший, чем К) и дает произведение двух координат,Масштаб отрезка аС может быть произвольным; это зависит от характера перемножаемых графиков.В приборе кривые К и Кизготовленных из прозрачнопластинах 1 и 2, которыезахватов 3 двигаются по стежателя 5 так, что верхняяУ 6 имеет скорость перемещбольшую, чем 1.Держатель 5 двигают вдоль оси о 1, пока кривая К не пройдет через точку , затем, задерживая держатель 5 за рукоятку б, двигают пластину 2, пока кривая К не пройдет...

Номер патента: 29998

Опубликовано: 30.04.1933

Автор: Алексеев

МПК: G06C 15/00, G06C 15/14, G06M 1/10 ...

Метки: однера, приводом, счетная, типа, электрическим

...патенте13040 описано приспособление для механического решения уравнений типа Р=;6 (а+Ьо+у), состоящее из взаимоподвижных масштабных линейки, треугольника и номограммы, при чем с целью отыскания одной от неиз. вестных величин х, я и э или Р по имеющейся в виде номограммы графической зависимости Р= 1 (о) на линейке нане-, сены деления, соответствующие у, а прямоугольный треугольник снабжен лучами, исходящими из одной из вершин и делящими его вертикальный катет соответственно величинам 1, причем, если зависимость Р =Г (э) построена на масштабах для о=ти для Р=тр, то масштаб для делений на треугольнике беПринцип построения треугольника остается тот же, что и для треугольника с линейкой. Переход, от треугольника с линейкой к одному...

Номер патента: 30478

Опубликовано: 31.05.1933

Автор: Бабкин

МПК: G06F 15/22, G06M 1/10, G06M 3/04 ...

Метки: бухгалтерии, ведения, двойной, итальянской, механизированного, отчетности, системе, счетное, электромеханическое

...при застопоривании ее в гневде отклонением Т-образного рычага 4, передается коленчатым рычагом 11, имеющим точкой опоры винт 17, фланцу 21, неподвижно укрепленному на оси 12, которая, повертываясь во,встречную сторону вращения барабана, отводит гнездо от хвостов трещоток 13 (фиг. 4 и 5) и, запирая тем самым установленные кольца, не позволяет им йри толчке сдвигаться с установленных цифр,Такая конструкция, по мнению изобретателя, гарантируя незыблемость устано. вленных цифр, вместе с тем дает возможность ставить к трещоткам установочных колец более слабые, более эластичные спиральные пружинки, чем облегчается и установка цифр, обеспечивая надежное застопоривание ручки, в связи с амортизацией ее, что в общем повышает производительность...

Номер патента: 30479

Опубликовано: 31.05.1933

Автор: Штерн

МПК: G06F 15/02, G06M 1/26, G06M 1/28 ...

Метки: арифмометра, ручки, стопорное

...11, имеющим точкой опоры винт 17, фланцу 21, неподвижно укрепленному на оси 12, которая, повертываясь во.встречную сторону вращения барабана, отводит гнездо от хвостов трещоток 13 (фиг. 4 и 5 и, запирая тем самым установленные кольца, не позволяет им Йри толчке сдвигаться с установленных цифр.Такая конструкция, по мнению изобре. тателя, гарантируя незыблемость установленных цифр, вместе с тем дает возможность ставить к трещоткам установочных колец более слабые, более эластичные спиральные пружинки, чем облегчается и установка цифр, обеспечивая надежное застопоривание ручки, в связи с аморти. зацией ее, что в общем повышает производительность работы арифмометра,Поедмет изобретения,, 1, Стопорное, устройство для ручки арифмометра,...

Номер патента: 30496

Опубликовано: 31.05.1933

Автор: Синяков

МПК: G06M 1/14

Метки: счетчик

...действует на храповик следующего счетного барабана и поворачивает его.На чертеже фиг. 1 изображает вид счетчика спереди; фиг. 2 - поперечный разрез его с показанием приводного кулака; фиг. 3 - то же, с показанимем передачи движения от одного счетного ба-. рабада к другому.Шестеренка 1 приводит во вращение вал 2 счетчика, на каковом валу насажен кулак 4, поворачивающий на один зубец зубчатку 5, соединенйую с цифровым счетным барабаном бНа противоположной стороне барабана, возле цифры О, укреплен штифт 7, который при совершении барабаном б одного полного оборота отжимает рычаг 8, поворотно установленный на оси 17. Рычаг 8 тягою 9 связан с подвескою 10, поворотно сидящею на оси 18 и снабженною пружиной 13. На конце подвески 10...

Номер патента: 30499

Опубликовано: 31.05.1933

Автор: Розенфельд

МПК: G06M 9/02

Метки: бумажных, подсчета, талонов

...друг другу посредством передачи от какого-либо двигателя.Верхние ролики 7 и .2 расположены под отверстиемб кожуха, в который заключено все устройство, и для лучшего захватывания и вытягивания бумажныхталонов, спускаемых в отверстиеб, снаб жены мелкой насечкой. ижние ролики З,4 металлические и посредством упругих проводников б включены в цепь электромагнитного привода счетчика 72. Якорьэлектромагнита укреплен на конус качающегося на шарнире 9 рьхчага 8, дру гой"конец которого несет храповую со-банку 70, служащую для передвижения храповика 17 счетчика 72. При включении тока помощью вьхключателя 7, электромагнит 75 притягивает якорь, а ро улики З и 4 прижаты друг к другу упру гими проводника-ми б; вставленный в отверстие 5 бумажный...

Номер патента: 30868

Опубликовано: 30.06.1933

Автор: Шумских

МПК: B65G 59/02, G06M 9/00

Метки: аппарат, газет, счета

...перевязки, На площадку А опущенной вниз до отказа вертикальной рамы 4 (фиг, 1) кладутся сразу ЗОО в 5 экз, газет кипами, с тем . расчетом, чтобы верхние газеты упира.лись в ножку аппарата регулятора 5 (фиг, 3). На циферблате устанавливается стрелкой, по внутреннему ряду цифр, число нужного количества для отсчета .газет и включается мотор посредством выключателя 7 (фиг. 2), и машина начи.нает работать, Стрелка движется от установленной цифры направо, и когда ее острый конец доходит до О, а тупой до кнопки выключателя на циферблате б .(фиг. 1), машина автоматически останавливается, так как контакты выключателя разъединены шпилькой, установленной на тупом конце стрелки. Если же работа на машине производится вручную, то приведенный выше...
