Генератор функции уолта

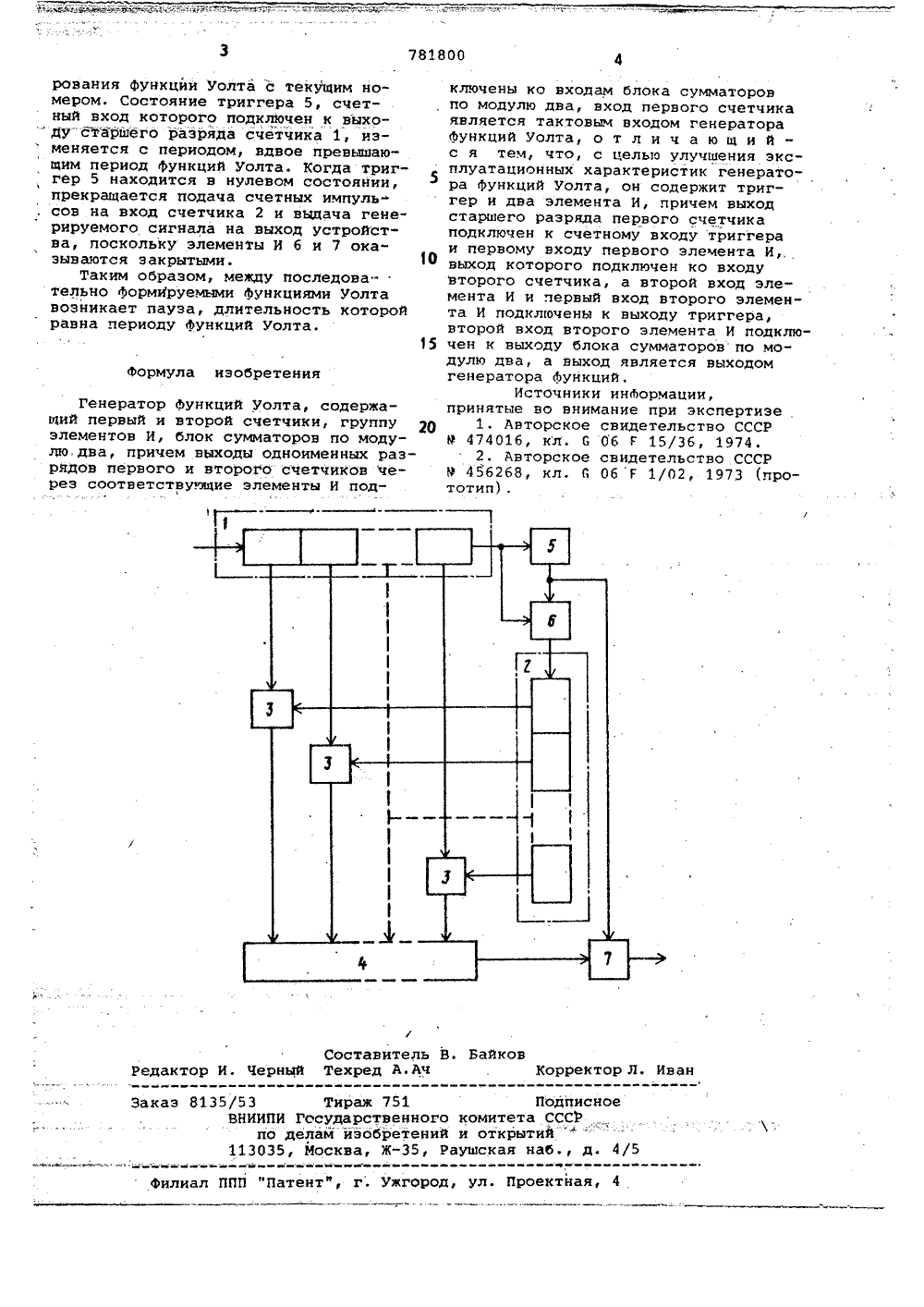

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскнк Социалистических Республик(22) Заявлено 060479 (21) 2782054/18-24с присоединением заявки Мо(23) ПриоритетОпубликовано 23.1180. Бюллетень Мо 43Дата опубликования описания 2311.80 С 06 Г 1/02 Государствеииый комитет СССР по делам изобретеиий и открытий(71) Заявитель ВЛТБ 54) ГЕНЕРАТОР ФУНКЦИЯ УОЛТ и втоблок 4 гер 5,Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в системах связии устройствах спектрального анализа.Известен генератор функций. Уолта, 5содержащий триггеры, регистры, сумматоры по модулю два 11.Наиболее близким техническим решением к предлагаемому является генератор функций Уолта, содержащий 10 два счетчика, элементы И, блок сумматоров по модулю два 2 .Недостатком известных генерато"ров является то, что генерируемые ими последовательности функций Уолта 15 не содержат временных интервалов между отдельными Функциями, что снижает их эксплуатационные характеристики,Цель изобретения - улучшение эксплуатационных характеристик генерато ра функций уолта.Цель достигается тем, что генератор Функций Уолта, содержащий первый и второй счетчики, группу элементов И, блок сумматоров по модулю два, 25 причем выходы одноименных разрядов первого и второго счетчиков через соответствующие элементы И подключены ко входам блока сумматоров по модулю два, вход первого счетчика является ,30 тактовым входом генератора функцийУолта, содержит триггер и два элемента И, причем выход старшего разрЯдапервого счетчика подключен к счетному входу триггера и первому входупервого элемента И, выход которогоподключен ко входу второго счетчика,а второй вход элемента И и первыйвход второго элемента И подключенык выходу триггера, второй вход второго дополнительного элемента И подключен к выходу блока сумматоров помодулю два, а выход является выходомгенератора Функций Уолта.На чертеже представлена схема генератора Функций Уолта,Генератор содержит первый 1рой 2 счетчики, элементы И 3,сумматоров по модулю два, тригэлементы И 6 и 7.Генератор функций Уолта работаетследующим образом.Первый 1 счетчик является Формирователем функций Радемахера,. второйсчетчик 2 задает номера фуйкций Уолта и, таким образом, определяет ихпоследовательность, Элементы И 3 служат для отбора тех функций Радемахера, которые используются в блоке 4сумматоров по модулю два для форми781800 15 Формула изобретения дактор И. Черныйю 44 ШВЮеШ айков СоставительТехред А.Ач тор Л. Иван а а,а,,Тираж 751 Государственного делам изобретений Москва, Ж, Р ш в ш ев ееаа4 вщ ив т/5 ау ектная од, ул. П ПП "Патентф, г. Уж Фил рования функции Уолта с текшим номером. Состояние триггера 5, счетный вход которого подключен к выхо" ду-старшего разряда счетчика 1, изменяется с периодом, вдвое превышающим период функций Уолта. Когда триггер 5 находится в нулевом состоянии, прекрашается подача счетных импуль" . сов на вход счетчика 2 и выдача генерируемого сигнала на выход устройства, поскольку элеменТы И 6 и 7 оказываются закрытыми.Таким образом, между последовательно формируемыми функциями Уолта возникает пауза, длительность которой равна периоду функций Уолта. Генератор функций Уолта, содержаший первый и второй счетчики, группу 2 О элементов И, блок сумматоров по модулю два, причем выходы одноименных разрядов первого и второго счетчиков через соответствуфмцие элементы И подключены ко входам блока сумматсровпо модулю два, вход первого счетчикаявляется тактовым входом генераторафункций Уолта, о т л и ч а ю щ и йс я тем, что, с целью улучшения эксплуатационных характеристик генератора функций Уолта, он содержит триггер и два элемента И, причем выходстаршего разряда первого счетчикаподключен к счетному входу триггераи первому входу первого элемента И,.выход которого подключен ко входуВторого счетчика, а второй вход эле"мента И и первый вход второго элемента И подключены к выходу триггера,второй вход второго элемента И подклю"чен к выходу блока сумматоров по модулю два, а выход является выходомгенератора функций.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 474016, кл, 6 06 Г 15/36, 1974.2, Авторское свидетельство СССР9 456268, кл, 8 06 Г 1/02, 1973 (прототип).
