Устройство для индикации совмещения импульсов

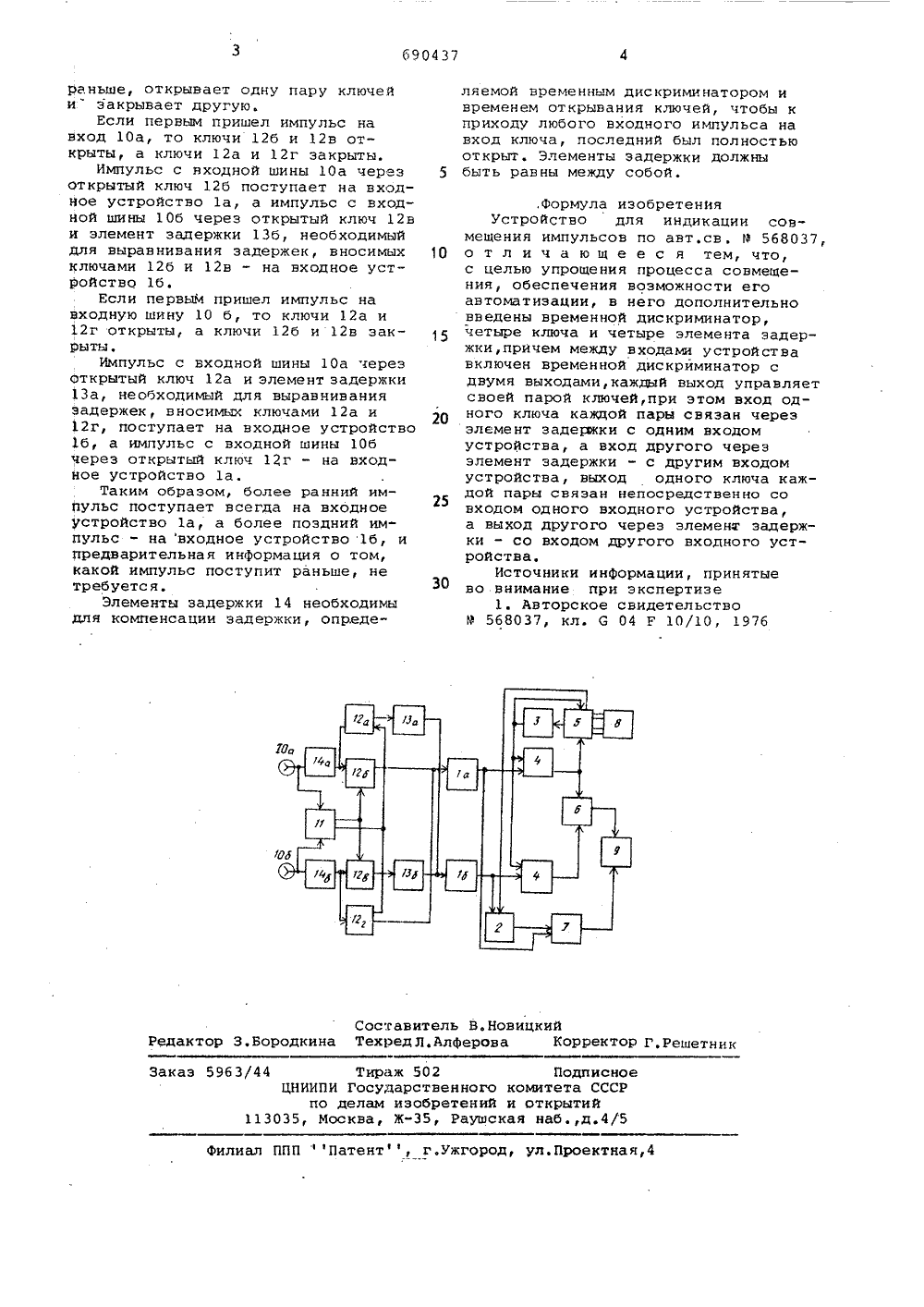

о п й-с"жм-:и еи з О Б реи я " 69 О 437 Сеюз Советских Социалистических Республик(22) Заявлено 22,1277(21) 2560780/18-10 с присоединением заявки МоГосударственный комитет СССР по делам нюбретеннй н открытий(088.8) Опубликовано 051079, Бюллетень Йо 37 Дата опубликования описания 05,1079(54) УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ СОВМЕЩЕНИЯ ИМПУЛЬСОВИзобретение относится к электро-и радиоизмерительной технике и касается усовершенствования известного устройства для совмещения синхронных импульсов.По основному авт.св. 9 568037 известно устройство, содержащее входные блоки, дискриминатор, формирователь импульсов сброса, генераторы ударного возбуждения, счетчик, схему суммирования, ключ, блок установки". задерккн, электронно-лучевой индикатор 1.В таком устройстве затруднен процесс совмещения, так как для его осуществления необходимо с помощью каких-либо дополнительных средств малой точности сначала определить, какойимпульс приходит раньше, а затем уже соединять входы устройства с выхода.-; мн соответствующих импульсов.Цель изобретения - упрощение процесса совмещения, обеспечение возможности его автоматизации.Цель достигается тем, что в устройство для индикации совмещения импульсов дополнительно введены временной дискриминатор, четыре ключа и четыре элемента задержки, причем,между входами устройства включен временной дискриминатор, с двумя выхода",ми, каждый выход управляет своейпарой ключей, при этом вход одногоключа каждой пары связан через элекент задержки с одним входом устройства, а вход другого через элементзадержки - с другим входом устройствавыход одного ключа каждой пары связан непосредственно со входом одноговходного устройства, а выход другогочерез элемент задержки - со входомдругого входного устройства.На чертеже приведена схема устройства.Устройство содержит входные устройства 1 а и 1 б, дискриминатор 2,формирователь импульсов сброса, генераторы 4 ударного возбуждения, счет.чик 5, схему б:суммирования, ключ 7,блок 8 установки задержки, электронно-лучевой индикатор 9, входныешины 10 а, 10 б, временной дискриминатор 11, ключи 12 а, 12 б, 12 в, 12 г,элементы задержки 13 а, 13 б, 14 а, 14 б.Устройство работает следующимобразом,Дискриминатор 11 в зависимостиот того, какой иэ импульсов пришел690437 Составитель В. Новицкийородкина ТехредЛ,Алферова Корректор Г.Решетни Редакт одписноета СССРытийд, 4/5 твенного комибретений и о5, Раушская илиал ППП Патент, г,ужгород, ул.Проектная,раньше, открывает одну пару ключейи закрывает другую.Если первым пришел импульс навход 10 а, то ключи 126 и 12 в открыты, а ключи 12 а и 12 г закрыты.Импульс с входной шины 10 а черезоткрытый ключ 126 поступает на входНое устройство 1 а, а импульс с входной шины 106 через открытый ключ 12 ви элемент задержки 136, необходимыйдля выравнивания задержек, вносимыхключами 126 и 12 в - на входное устройство 16.Если первым пришел импульс навходную шину 10 б, то ключи 12 а и12 г открыты, а ключи 126 и 12 в закрыты.Импульс с входной шины 10 а черезоткрытый ключ 12 а и элемент задержки13 а, необходимый для выравниваниязадержек, вносимых ключами 12 а и12 г, поступает на входное устройство16, а импульс с входной шины 106через открытый ключ 12 г - на входное устройство 1 а.Таким образом, более ранний импульс поступает всегда на входноеустройство 1 а, а более поздний импульс - на входное устройство 16, ипредварительная информация о том,какой импульс поступит раньше, нетребуется,Элементы задержки 14 необходимыдля компенсации задержки, опредеакаэ 59 б 3/44 Тираж ЦНИИПИ Госуда по делам и 113035, Москва, Жляемой време нным дис крими натором и временем открывания ключей, чтобы к приходу любого входного импульса на вход ключа, последний был полностью открыт. Элементы задержки должны5 быть равны между собой.,формула изобретенняУстройство для индикации совмещения импульсов по авт.св. Р 5 б 8037, 10 о т л и ч а ю щ е е с я тем, что,с целью упрощения процесса совмещения, обеспечения возможности егоавтоматизации, в него дополнительновведены временной дискриминатор,четыре ключа и четыре элемента задержки,причем между входами устройствавключен временной дискрйминатор сдвумя выходами, каждый выход управляетсвоей парой ключей,при этом вход одного ключа каждой пары связан черезэлемент заделки с одним входомустройства, а вход другого черезэлемент задержки - с другим входомустройства, выход одного ключа каждой пары связан непосредственно совходом одного входного устройства,а выход другого через элемент задержки - со входом другого входного устройства.Источники информации, принятыево внимание при экспертизе1. Авторское свидетельствоР 5 б 8037, кл. С 04 Г 10/10, 197 б
