G04F 10/04 — с использованием счетных импульсов или полупериодов переменного тока

Номер патента: 1527619

Опубликовано: 07.12.1989

Авторы: Александров, Галактионов, Гасумян, Иванов, Ротнов, Шелег

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, цифровой

...интервалов работает следующим образом,Перед измерением на вход элемента 6 блокировки подается сигнал"Пуск". Триггеры 2, 3, 51 и 44, блоки 9 и 10 памяти, блок 18 управленияи счетчики 32 и 41 устанавливаютсяв исходное состояние, при этом блоки9 и )О памяти нечувствительны к сигналам генератора 1,При поступлении сигнала "Старт"30 начала измеряемого интервала Т 4равляющий триггер 2 меняет свое состояние и разрешает работу блока 9 памяти и триггера 51. Блок 9 памяти запоминает количество импульсов тактовых последовательностей Р,Г Р,35после чего блок памяти становитсянечувствительным к сигналам многотактного генератора ). На выходах 19появляется двоичный код, соответствующий интервалу ш,. Последовательность Р с многотактного генератора1...

Номер патента: 1052097

Опубликовано: 15.12.1989

Авторы: Деменков, Нестеренко

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...интервалов блок 13 управления;блокирует элемент И 18, устанавливает триггер 4 дополнительного адресно-го счетчика 19 в исходное состояние,снимает блокировку с элемента И 17 и подает уровень на блоки 14 15 селек- ции, котррый блокирует другие их входы. Сигнал с выхода блока 14 селекции,выделенный из поступившего уровня, взводит триггер 4 управления, который подаетразрешающий уровень на элемент И 2,.и импульсы генератора 1 через элемент И 17 поступают на дополнительный адресный счетчик 19, Уро вень с триггера 4 управления поступает на третий вход блока 5 временной трансформации и снимает блокировку с преобразователей 8 и 9 Сигнал с выхода блока 14 селекции поступает также на первый вход блока 5 временной трайсформации. Сигнал с выхода...

Номер патента: 1531068

Опубликовано: 23.12.1989

Автор: Глущенко

МПК: G04F 10/04

Метки: периода

...предустановкой.Импульсом с третьего выхода (фиг.2 ж)управляемого распределителя 6 импульсов обнуляется счетчик 4 импульсов, устанавливается в единичноесостояние КБ-триггер 7 (фиг,2 и) иотпирается элемент И 9.В паузе между импульсами измеряемого сигнала импульсы квантованияпоступают только с первого выходаблока 3 квантования интервалов, причем их частота равна Г. При этом всчетчик 5 импульсов поступают импульсы, число которых соответствуетдлительности паузы,За время длительности второго импульса измеряемого сигнала иа входысчетчиков 4 и 5 игпульсов поступаютимпульсы частотой Г/2. В результате 5по окончании второго импульса измеряемого сигнала в счетчик 5 оказывается записан код, соответствующий сумме длительностей интервалов...

Номер патента: 1539724

Опубликовано: 30.01.1990

Авторы: Дровянников, Кузина, Муравлева, Петрова, Рублев, Шишин

МПК: G04F 10/04

Метки: временных, интервалов

...И. Первый измерительный импульс на входе устройства (фиг.26) вызывает срабатываниеэлемента 10 И на выходе которогопоявляется логическая единица(фиг2 г), которая поступает на Свходы триггеров 2 и 3, при этомтриггер 3 остается в исходном состоянии, а на прямом выходе триггера2 появляется логическая единица(фиг.2 д), которая подается на первый вход элемента 12 И-НЕ, разрешаяпрохождение импульсов генератора7 (фиг.2 е) на вход делителя 13 частоты. Делитель 13 делит поступающуючастоту на и (п 4) равных частей ис его выхода (фиг.2 з) импульсы поступают на счетный вход счетчика би на С-вход триггера 4. Триггер 4не изменяет своего состояния, а счетчик б начинает считать импульсы свыхода делителя 13 частоты,С поступлением на вход устройства...

Номер патента: 1541552

Опубликовано: 07.02.1990

Авторы: Дорух, Маргелов, Сакович

МПК: G04F 10/04

Метки: временных, интервалов

...код на первой группе входов блока 10 поступающий с выходов разрядов счетчика 3, достигает значения И,Йцц равный коду на второй группе входов блока 10 и выходах регистра 7, при этом на выходе блока 10 Формируется импульс, под действием которого триггер 8 изменяет свое состояние, в результате элемент И 13 открывается по первому входу. К моменту окончания сигнала на шине 14 счетчик 4 не успевает обнулиться, импульс на его выходе не появляется, триггер 8 остается в состоянии, в котором сигнал на его выходе соответствует логической "1", а элемент И 13 остается открытым по первому входу. В момент окончания сигнала на шине 14 ключ 2 закрывается, а элемент И 13 открывается по второму входу, в результате записанный к этому моменту времени в...

Номер патента: 1550471

Опубликовано: 15.03.1990

Авторы: Биенко, Демьянчук

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...уровень (фиг .2 в), а на инверсном выходе триггера 2 по началу следующего импульса эталонной частоты в момент времениустанавливается низкий логический уровень (фиг.2 г) и включает по первому входу блока 6 и стабилизатор 13 тока.Накопительный конденсатор 16 за время Сз - Т, заряжается до напряжения=" - С -Езгде С - емкость накопительного конденсатора 16.По заднему фронту измеряемого интервала в момент времени С через элемент ИЛИ-НЕ 7 включается стабилизатор 14 тока (фиг 2 е) и накопительный конденсатор 16 начинает разряжаться.При установлении низкого уровня на Р-входе триггера 1 на его инверсном выходе по фронту импульса эталонной частоты в момент времени Е устанавливается высокий логический уРовень, который выключает через элемент ИЛИ-НЕ...

Номер патента: 1550472

Опубликовано: 15.03.1990

Авторы: Антонова, Тырса

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, коротких

...3 ударного возбужденияна второй вход элемента И 29.Как и в стартовом, в стоповом канале на выходе элемента И 6 формируется пакет совпадения импульсов генератора 3 ударного возбуждения иимпульсов генератора 1 опорной частоты, формирователь 8 формирует импульс огибающей пакета импульсов, аформирователи 10 и 12 формируют соответственно импульсы начала и концаогибающей пакета совпадения импульсов,По импульсу начала огибающей паке "та импульсов, Формируемому на выходеФормирователя 10, триггер 52 переключается в нулевое состояние и всчетчике 56 оказывается зафиксированным число импульсов И генератора1ударного возбуждения, эквивалентноедлительности интервала между импульсом "Стоп" и импульсом начала огибающей пакета совпадения (фиг,2...

Номер патента: 1553952

Опубликовано: 30.03.1990

Авторы: Кирилин, Ташлинский

МПК: G04F 10/04

Метки: временных, интервалов

...Код, зафиксированный в счетчике 8 импульсов, в общем случае соответствует длительности измеряемого импульса с погрешностью - 1,5-0,5)ТО .Для уточнения результата измерения служат триггеры 3 и 5 и элемент ИЛИ 7. Триггеры 3 и 5 Фиксируют факт совпадения во времени импульсов Формирователей 1 и 2 старт- и стоп-импульсов с передним Фронтом импульсов опорного генератора 9. В случае ссвпадения на выходе триггера 3(5) формируется импульс длительностью Т, поступающий через элемент ИЛИ 7 на вход первого разряда счетчика 8 импульсов. Возможны четыре ситуации: отсутствие совпадения старт- стоп-импульсов с передним фронтом импульсов опорного генератора; несовпадение старт- и совпадание стоп- импульсов; совпадение старт- и несовпадение...

Номер патента: 1557542

Опубликовано: 15.04.1990

Авторы: Арховский, Немчинов

МПК: G04F 10/04

Метки: временных, интервалов, код, преобразования

...будетравен 4 и т.д. с кратностью роста 2.Измерение начинается после обнуления счетчикон 2 и 7 (цепи обнуленияна чертеже не показаны). Измеряемыщсигнал подается на входную шину - информационный вход блока 5 элементов И.Так как во втором счетчике 7 записаныпосле обнуления только нули, то дешифратор. 6 Формирует.сигнал "1" только по первому выходу, который черезблок 5 элементов И разрешает прохождение на вход первого счетчика 2 только импульсов с генератора 1 импульсов эталонной частоты, Импульсы с генератора 1 заполняют первый счетчик 2.Если по окончании действия входногоизмеряемого сигнала счетчик 2 полностью не заполняется, то считанный имход полностью соответствует длительности измеряемого сигнала. Если первый счетчик 2 заполняется...

Номер патента: 1559327

Опубликовано: 23.04.1990

Авторы: Булгаков, Паладьев

МПК: G04F 10/04

Метки: длительности, импульсов, искажения

...по разрядам регистра (фиг,2 д) в прямомнапрявлении, тяк кяк на его управляющем входе присутствует сигнал логической единицы, поступающий с прямоговыхода триггера 1.1. При появлении,логической единицы в и-м разряде реверсивного регистра 9 сдвига на выходе элемента ЗИ-ЗИ-И 31 И 10 Формируется импульс, который переключает триггер 8 в нулевое состояние, которыйзапирает элемент И б и отпирает элемент И 7, Очередной импульс с выходаделителя 5 частоты, через отпертыйэлемент И 7 (фиг,2 е) устанавливаеттриггер 8 вновь в единичное состояние, а триггер 11 по тактовому входупереключается в нулевое состояние,сигналы прямого и инверсного выходовкоторого изменяют режим работы реверсивного регистра 9 сдвига на обратный сдвиг и переключают блок...

Номер патента: 1562893

Опубликовано: 07.05.1990

Авторы: Климов, Морозов

МПК: G04F 10/04

Метки: время-код

...через ключ 19 на первый вход счетчика 26 импульсов.- Когда + рТ, где Т - период опорного генератора 17, возникающий в счетчике 26 импульс переполнения поступает на третий вход счетчика 23 импульсов и первый вход элемента И 27.Для стабилизации коэффициента преобразования 1( предусмотрен режим "1(онтроль". Принцип работы предлагае,мого преобразователя основан на том,что в режиме "1(онтроль" при поступлении на вход преобразователя время - ,код одинаковых по величине временных интервалов, на входе преобразователя после сложения домеряемых временных отрезков стартового и стопового кана 62893 6лов образуются временные интервалы,равные Т = Т/И или Т 1 =- Т+Т/И, гдеТ - период опорного генератора; 111 - целое число. Образование временных...

Номер патента: 1564583

Опубликовано: 15.05.1990

Авторы: Антипин, Зубатый, Перлатов

МПК: G01R 23/00, G04F 10/04

Метки: времени, интервала, формирования

...по положительным, так и по отрицательным полуперио 55дам входных радиоимпульсов, что позволяет учитывать сигнал с точностью дополупериода, Формирователь б формирует короткие импульсы, соотве-,ствующиекаждому переходу через нуль синусоидального сигнала заполнения (фиг.2 б),а компаратор 3 Формирует короткие импульсы в моменты совпадения заданньглуровней с мгновенными значениями полупериодов сигнала обеих полярностей(фиг.2 в), Длительность импульса, Формируемого одновибратором 13, выбирается заведомо большей, чем длительностьрадиоимпульса (фиг.2 г). В моменты,соответствующие заднему Фронту импульсов одновибратора, опрокидывается третий триггер 14 (Фиг,2 д), который переключает выходы коммутаторов 7и 9, а последние пропускают...

Номер патента: 1569800

Опубликовано: 07.06.1990

Авторы: Золотаревский, Максимович, Фалилеева

МПК: G04F 10/04

Метки: временного, интервала, код

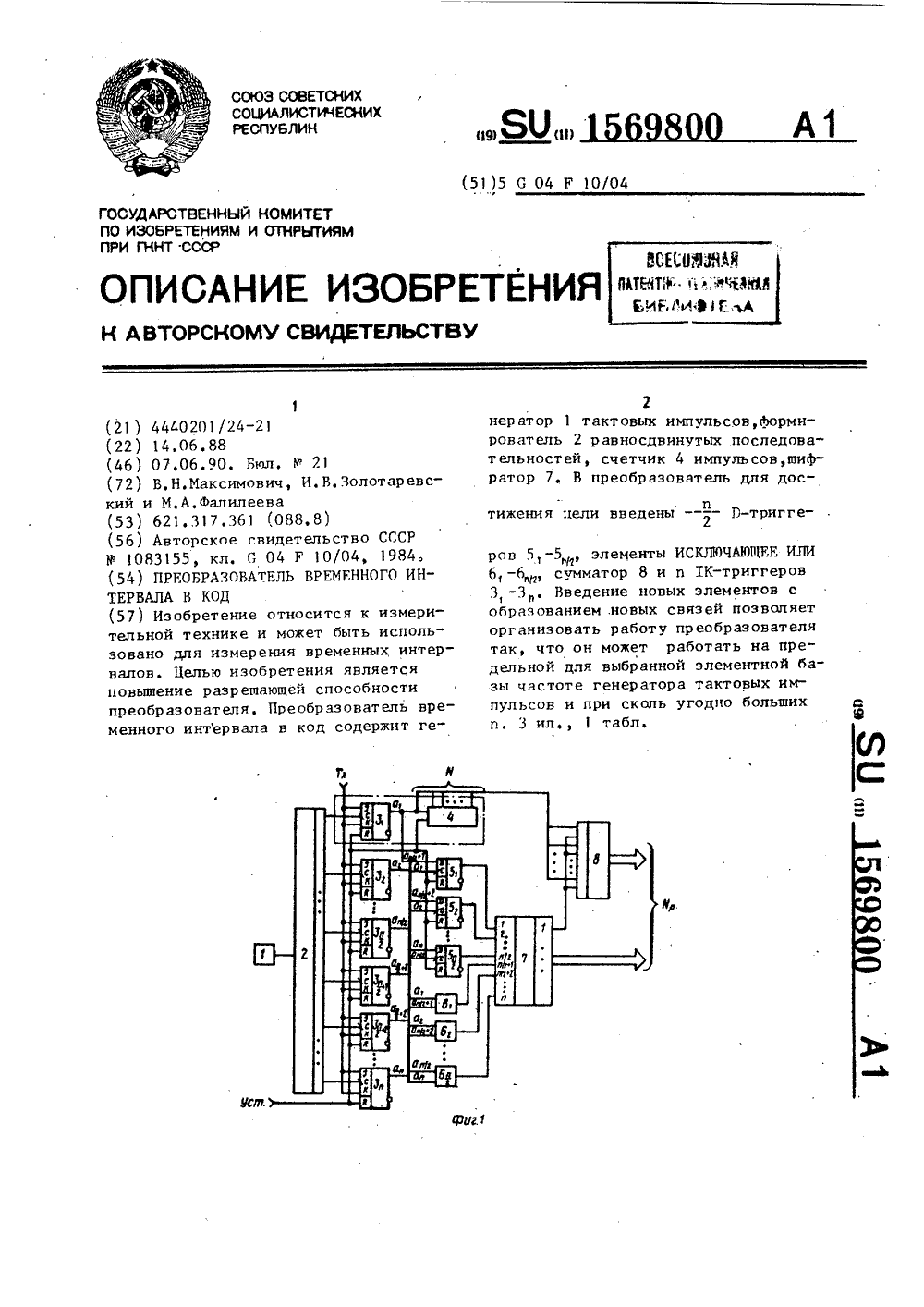

...временного интервала Т с+и ЛЧАИ 1 ЕЕ ИЛИ 6,1 - 6. -- , Информа- и 1569800 ьстка (четверти) 1, 11, 111 и 17,в пределы которых может попадать начало т. Импульсы Т, различно расх5положенные соответственно этим четырем случаям, показаны на фиг, 3.5,12, 1" и 26. Диаграммы выходных логических уровней 1 К-триггеров 3.134 для первого случая показаны нафиг. 36 - 3.9, для второго - нафиг, 3.13 - 3,16, для третьего - на:фиг, 3.20 - 3.23, для четвертого -на фиг, 3.27 - 3.30. Диаграммы выходных уровней 0-триггеров 5,1 и 5,215 для.,четырех случаев показаны нафиг. 3.10, 1117, 18, 24, 25, 31и 32,В таблице приведены значения разрядов кодов грубого М и окончатель 20 ного И результатов измерения, состояния 1 К-триггеров 3.1 - 3,4, состояния...

Номер патента: 1576880

Опубликовано: 07.07.1990

Авторы: Голубенко, Ефремов, Карасинский, Таранов, Хоменко

МПК: G04F 10/04

Метки: периода, сигнала, сложной, формы

...последовательность опроса фильтров, Время опроса каждого из Фильтров. определяется длительностью фиксации кодов науправляющем входе коммутатора 3 и со 35ставляет при указанной частоте генератора 12 величину 1,6 мс. Таким образом, установленное время операцииопроса превьппает период сигналов из4рабочих областей фильтров с частотами среза 600 Гц и 2,5, 10 и 40 кГц,и является достаточным для амплитудного анализа в диапазонах частот этих фильтров. При анализе выходного сигнала фильтра с частотой среза 160 Гцэтого времени недостаточно, поэтомувремя анализа данного Фильтра установлено равным трем следующим другза.другом описанным операциям опроса.Анализ фильтров с частотами среза10 и 40 Гц осуществляется посредст 50вом четырех...

Номер патента: 1580315

Опубликовано: 23.07.1990

Авторы: Самарин, Титаев

МПК: G01R 23/10, G04F 10/04

Метки: измеритель, периода

...счетчика 5 импульсов на информационные входы регистра 9. либо информация с информационных выходов счетчика 5 импульсов подается на информационные входы регистра 9 со сдвигом на один разряд вправо, при этом старший разряд выходного кода принудительноустанавливаетсяся в ноль, что соответствует делению входного кода на два.Из анализа схемы электрической принципиальной коммутатора на четыре разряда 50(фиг.2) вытекает, что при подаче на первый управляющий вход (контакт 1) нуля, а на второй управляющий вход (контакт 2) - логической единицы, входной код передается на выход коммутатора без изменений; при подаче на первый управляющий вход логической единицы, а на второй управляющий вход - нуля, выходной код сдвинут по сравнению с входным...

Номер патента: 1582175

Опубликовано: 30.07.1990

Авторы: Воронин, Нежельский, Немировский

МПК: G04F 10/04

Метки: временных, импульсов, интервалов, малых, между, последовательностями, прямоугольной, формы

...импульсовв последовательности,разность времени распространения сигнала по двум каналам,С помощью переменного элемента задержки 6 добиваются минимального значения амплитуды составляющей спектра,пропорциональной величине 7 сигналана выходе формирователя 8, обусловленной наличием разного времени задержки сигнала в элементах И 3 и 4 иэлементах задержки 5 и 6.Амплитуда этой составляющей контролируется с помощью селективногоблока 9.При измерении коммутатоР 2 устанавливается в положение, при которомна элемент И 4 поступает импульснаяпоследовательность с входной шины 13,Величина времени задержки в элементе 10 задержки выбирается такимлобразом, чтобы время задержки ь.превышало максимальную длительностьизмеряемого временного интервала(Фиг....

Номер патента: 1582176

Опубликовано: 30.07.1990

Автор: Карелин

МПК: G04F 10/04

Метки: длительности, измеритель, периода, цифровой

...и поступает на второй вход первого сумматора 1 3 . Одновременно второй импульс изме -40 ряемой частоты поступает на вход синхронизации накапливающих сумматоров 14 и 20 и по свОему переднему фронту фиксирует в них нулевые коды с выходов сумматоров 13 и 19. Второй им 45 пульс измеряемой частоты приходит на счетные входы первого счетчика 9 импульсов измеряемой частоты, и своим спадом (задним фронтом) увеличиваетего состояние на единицу, При этом 50 подключаются вторые ячейки ОЗУ 10,11, 16 и 17. В интервале времени между .вторым и третьим импульсами измеряемой частоты счетчик 7 квантующих импульсов осуществляет квантование второго периода измеряемого сигнала, а на выходе первого сумматора 13 формируется код разности кода К, с выхода...

Номер патента: 1594482

Опубликовано: 23.09.1990

Автор: Шабатура

МПК: G04F 10/04

Метки: временных, длительностью, импульса, интервалов, код, представленных, преобразования

...чемобеспечивается линейность преобразо.вания,.При этом погрешность преобразования определяется величиной Ой диск рета изменения величины задержки,Результат преобразования опреде-, ляется числом дискретов изменения величины времени задержки, полученнымпутем вычитания количества ш импульсов, сформированных в результатесуммирования последовательности импульсов из числа и задержек1 (п -ш),д 1, (3) 20Сокращение времени преобраэова" ния достигается эа счет выбора величины задержек преобразуемого интервала в соответствии с зависимостью (2).На фиг. приведена функциональная схема устройства для реализацииспособа; на фнг. 2 - временная диаграмма работы устройства.Устройство содержит элементы.1.11,п задержки; элемент НЕ 2, вычи тающий счетчик...

Номер патента: 1594483

Опубликовано: 23.09.1990

Авторы: Кандиров, Михотин, Прокофьев, Фирстов

МПК: G04F 10/04

Метки: импульсов, следования, частоты

...формирователей 5.1-5,п весовой функции соответственно.Информационные выходы формирователей весовой Функции соединены с информационными входами сумматора 6,ни, определяемые поступлением импульсов опорной частоты, и равна произведению эначейия постоянной составляю159448 40 информационный выход которого подключен к информационному входу накапливающего сумматора 8 вход опроса которого соединен с выходом элемента7 задержки, а информационный выход5 подключен к информационному входу регистра 9, информационный выход которого является выхолом поеобоаэовдтеля.10Формирователь весовой функции (фиг.3) содержит формирователь 1 О импульсов, триггеры 11 и 12, формирователи 13 и 14 импульсов,реверсивный счетчик 15, дешифраторы 1 б и 17....

Номер патента: 1596298

Опубликовано: 30.09.1990

Автор: Попов

МПК: G04F 10/04

Метки: временных, параметров, прибор, реле

...до первого момента дребезгаконтактов (фиг, 2) в моменткоммутации обмотки реле по шине "Пуск"подается импульс (фиг. 2 а), которыйустанавливает триггер 3 в единичноесостояние. Сигналом с выхода триггера 3 электронный ключ 2 открываетсяи импульсами с генератора 1 заполняется первый счетчик 4 (фиг. 2 г). Одновременно.импульс по шине "Пуск"подается на первый вход триггера 11,который устанавливается в единичноесостояние (фиг. 2 в) и сигнал с еговхода через контакт переключателя12 устанавливает второй счетчик 5 внулевое состояние, независимо от наличия импульсов на его входе.В момент е 2 первого замыканияконтактов 8 реле (фиг. 2 б) триггер11 переключается в другое состояние(фиг. 2 в), второй счетчик 5 импульсов заполняется (фиг,. 2 д) и...

Номер патента: 1596299

Опубликовано: 30.09.1990

Авторы: Макрушевский, Русанов

МПК: G04F 10/04

Метки: времени, интервалов, прерывистых

...междупрорезками), минимальная величинакоторых также определяется полосойФормирования (усиления), Поэтомуобычно величины минимальных прорезоки выбросов в сФормированном сигналеравны обратной величине полосы и этойвеличиной определяется величина смещения (выдержки). Величина максимальной прорезки определяется заданнымипотерями времени на анализ и допустимостью объединения в один сигналдвух самостоятельных сигналов,Устройство для реализации способаизмерения прерывистых интервалоявремени (Фиг, 1) содержит счетчикгенератор 2 тактовых импульсов, элемент И 3, элементы ИЛИ 4-1 и 4-2,элементы 5-1 - 5-2 М задержки, блок6 Формирования, вход которого являетс входом устройства, выход блока 6 соединен с первым входом элемента ИЛИ 4-1 и через...

Номер патента: 1596300

Опубликовано: 30.09.1990

Авторы: Конищев, Конищева

МПК: G04F 10/04

Метки: видеоимпульсов, временного, двухпороговый, положения, экстраполяционный

...)где= 1,22 1;Е - разрядность сцетчика 23 импульсов; 30йТ - период следования импульсовгенератора 10 импульсов.В регистр 41 и в сумматор 31 записан дополнительный код значениягде е - время задержки элемента 12задержки.Первые входы элементов И 49 и50 - импульсные,Цепи начальных установок на фиг.1и 2 не показаны.Все элементы устройства реагируют только .на импульсы положительнойполярности, а импульсы отрицатель-.ной полярности гасятся диодной развязкой во входных цепях элементов,При поступлении на вход 3 "Старт"запускающего импульса триггер 11переключается в единичное состояние.единичный уровень с прямого выходатриггера 11 отпирает элемент И 17 и,импульсы с выхода генератора 10 импульсов поступают на счетный входсцетцика 23 импульсов...

Номер патента: 1596301

Опубликовано: 30.09.1990

Автор: Чистяков

МПК: G04F 10/04

Метки: временного, импульсных, положения, сигналов

...и втором выходах устройства 7 выделения действует уровень логического нуля, преобразователь 3 время код при этом закрыт и установлен в 1 О исходное состояние. На счетном входе счетчика 12 импульсы отсутствуют, так как муг ьтиплексор 11 закрыт, На выходе дешифратора 49 импульсы также отсутствуют, в связи с цем на выход 15 цифровой линии 9 задержки импульсныесигналы не поступают. В результате на выходе счетного триггера 10 присутствует уровень логического нуля. С выхода источника 15 опорного напряжения 20 на вторые входы компараторов 1 и 3 подается постоянное напряжение.С приходом на вход устройства импульса входного сигнала начинается работа устройства. Первым при достиже нии входным напряжением опорного уровня ц срабатывает компаратор 1...

Номер патента: 1596302

Опубликовано: 30.09.1990

Авторы: Кучинский, Лихачев, Урбан, Якушев

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...10, на втором входе которого присутствует также высокий потенциал спрямого выхода триггера 4, Поэтомувысокий потенциал с выхода элементаИ 10 устанавливает триггер 12 в такоесостояние, при котором вклюцаетсяиндикатор 13, сигнализирующий о том,что старт-импульс поступил на входнуюшину 1. В этом случае стоп-импульспоступает на входную шину 2 и переключает триггер 4 в "0". При этом надвух входах элемента ИЛИ-НЕ 9 устанавливаются сигналы низкого уровня, ана его выходе - сигнал высокого уровня, который через время, определяемоеэлектрической длиной элемента 5 задержки, переключает триггеры 3 и 4в исходное состояние.На выходах триггеров 3 и 4 формируются два импульса, которые поступаютна соответствующие входы элементаИСКЛЮЧАЮЩЕЕ ИЛИ 6,...

Номер патента: 1597859

Опубликовано: 07.10.1990

Автор: Курдюмов

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...пачку импульсов, первый импульс сигнала по Я-входу устанавливает на выходе триггера 2 уровень логической "1", на выходе элемента НЕ 7 - уровень логического "О" и подтверждае по В-входу нулевое состояние пересчетной схемы 4. Переход логического "0" в логическую "1" с выхода триггера 2 поступает на вход блока 8 запрета, где происходит формирование импульса, передний фронт которого несет информацию о смене значения входного сигнала. Этот импульс с первого выхода блока 8 запрета передним фронтом записывает в счетчик 5 из регистра блока 8 запрета дополнительный код значения К, Одновременно уровень логической "1" с выхода триггера 2 дает разрешение прохождения через селектор 3 импульсов генератора 1 на счетный вход счетчика 5,По окончании...

Номер патента: 1597860

Опубликовано: 07.10.1990

Авторы: Зуб, Тетерятников

МПК: G04F 10/04

Метки: импульсной, импульсов, монотонной, периодической, последовательности, середины

...а в течение следующего 10 измерительного импульса аналогичные измерения производит другой функциональный блок.После измерения временного интервала каждый функциональный блок в течение 15 следующего своего измерительного импульса фиксирует его центр,Функциональный блок 28 работает следующим образом.Входной измерительный импульс с ши ны 1 своим фронтом устанавливает триггер 2 в такое состояние, при котором на первом его выходе формируется единичный потенциал, который поступает на второй вход элемента И 12, После этого, через интервал времени, равный половине длительности 25 предыдущего измерительного импульса, на первой выходной шине 19 появляется импульс напряжения, который поступает на второй вход второго триггера 7 и...

Номер патента: 1599839

Опубликовано: 15.10.1990

Авторы: Завьявкин, Клыкова

МПК: G04F 10/04

Метки: допускового, задержки, погрешностей, работы, элементов

...с началом импульсов на выходе элемента 6 задержки, а импульсы .на выходе элемента ИЛИ 9 совпадают по длительности с импульсами на выходе элемента 5 задержки. Это обеспечивает отсутствие сигналов на выходах элементов И 12 и НЕ 16 и мигающей индикации на индикаторах 20 и 21.Если импульсы на выходах элемен" тов 6 и 7 задержки перекрываются (неправильная работа устройства), то появляются сигналы (Фиг. 2) на выходе элемента И 12. Появление в данном случае мигающей индикации на индикаторе 21 свидетельствует о неисправности устройства типа "Перекрытие импульсов",.При наличии неисправности работы устройства типа зазора между задними фронтами импульсов генератора 1 и передними фронтами импульсов на вь- ходе элемента 7 задержки или передними...

Номер патента: 1608615

Опубликовано: 23.11.1990

Автор: Росип

МПК: G04F 10/04

Метки: импульсной, импульсов, периодической, последовательности, середины

...последовательность поступает на входную шину 1. Передний фронтпервого измеряемого импульса переклкчает триггер 2, на выходе которогопоявляется единичный потенциал, который разрешает прохождение импульсов с выхода генератора 3 на вычитающий вход счетчика 7 через элемент И 5Однако, поскольку счетчик 7 обнулен, на его выходе переноса формируется импульс нулевого уровня тут же сбрасывающий триггер 2. Кроме того, единичный потенциал измеряемого импульсаразрешает прохождение импульсов с выхода генератора 3 на суммирующий вход счетчика 6 через элемент И 4. В счетчике 6 происходит измерение длительности входного импульса. По заднему фронту измеряемого импульса прекращается подача счетных импульсов с гене" ратора 3 на счетчик б и код этого...

Номер патента: 1624398

Опубликовано: 30.01.1991

Автор: Музыченко

МПК: G04F 10/04

Метки: временных, интервалов

...элемента И 26, выход которого соединен с Я-входом триггера 23, прямой вы.ход которого является первым выходомблока, второй выход которого соединен синверсным выходом триггера 23, В-вход которого соединен с выходом элемента И 27,первый вход которого соединен с инверсным выходом триггера 22, Р-вход которогосоединен с выходом элемента И 25, первыйвход которого является вторым входом блока, третий вход которого соединен с вторыми входами элементов И 24 27.Работа устройства происходит следующим образомВ исходном состоянии двоичный сфетчик 10 и счетный триггер 11 устаовлены оисходное нулевое состояние, нэ прлмьк выходах триггера 2 и триггеров 16, 17, 22, 23блоков 3 и 4 синхронизации установлен уровень логического нуля,Импульс пуска....

Номер патента: 1626178

Опубликовано: 07.02.1991

Автор: Агафонников

МПК: G01R 23/00, G04F 10/04

Метки: девиации, измеритель, малой, многоканальный, периода, цифровой

...входу ключа 1 вывода и устанавливает в адресном счетчике 13 следующий (очередной) адрес. После этого аналоговый мультиплексор 2 на чинает пропускать сигнал от следующего датчика по новому адресу, в момент перехода через нуль нового сигнала вновь устанавливается в единицу триггер 8, в счетчиках 2 и 9 устанавливаются новые начальные значения, и модуль счета и весь процесс измере" ния повторяются. Эти процессы повто ряются до тех пор, пока не будут исчерпаны все адреса (опрошены все датчики), что можно определить например, по появлению на выходе адресного счетчика 13 импульса переполнения, после чего вся схема пере водится в исходное состояниеКаждое измерение основано на подсчете измерительным счетчиком 2 с модулем счета Б числа импульсов...
