G04F 10/04 — с использованием счетных импульсов или полупериодов переменного тока

Номер патента: 347733

Опубликовано: 01.01.1972

Автор: Григорьев

МПК: G04F 10/04

Метки: времени, длительности, интервалов

...содержит блок индикации 1, который управляется с выходов блока логики 2, Входы блока логики 2 соединены с выходамиЗаказ 2633/8 Изд.1104 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/6 Типография, пр. Сапунова пересчетного прибора 3 и с выходами пар строб-смесителей 4 - 5, 6 в и 8 - 9, Аналогичные входы этих пар строб-смесителей соединены с выходами последовательно включенных удвоителей частоты 10, 11 и 12, вход первого 5 из которых соединен с выходом синхронизированного задающего генератора 13, выход которого через ключ 14 соединен также со входом пересчетного прибора 3, Выходы формирователей 15 старт и 16 стоп импульсов 10 соединены с управляющими...

Номер патента: 347734

Опубликовано: 01.01.1972

Авторы: Дайнаускас, Институт, Каунасский, Килна, Математики

МПК: G01R 29/02, G04F 10/04

Метки: среднеквадратичного

...содержит два формирователя импульсов 1 и 2, схему собирания 3, триггер 4 и дополнительный триггер 5, схему совпадений б, вспомогательный генератор 7 эталонных импульсов, счетчик 8, пересчетцую схему 9, шины 10 ц 11 входного сигнала и шину 12 установки исходного состояния устройства,Исследуемые сигналы поступают на входы формирователей 1 и 2, выходные импульсы которых через схему 3 собирания подаются на счетный вход триггера 4. Длительность импульсов на выходе последнего равна абсолютной величине временного рассогласования исследуемых сигналов. В течение этого времени схема б совпадений открывается, чему способ ствует единичное состояцце триггера 5, и счетчик 8 подсчитывает количество импульсов с выхода генератора...

Номер патента: 347910

Опубликовано: 01.01.1972

Авторы: Куцаков, Лукь

МПК: G04F 10/04, H03M 1/52

Метки: аналог—цифра

...преобразования, пороговое устройство 12, пересчетную схему 13, схему 14 формирования тактов интегрирования опорного напряжения и схему И 15 на входе счетчика.Работа предлагаемого преобразователя основана на интегрировании измеряемого сигнала и опорного напряжения с подсчетом заполняющих импульсов, при этом совмещают первое и второе интегрирование, начиная последнее после начала первого интегрирования через интервал времени, который определяют как сумму времени до достижения выходного напряжения интегратора фиксированного уровня и фиксированного времени, например, равного половине интервала интегрирования измеряемого сигнала. Если зта сумма времени перекрывает окончание первого интегрирования, то второе интегрирование начинают...

Номер патента: 349947

Опубликовано: 01.01.1972

МПК: G01R 13/02, G04F 10/04

Метки: ifrh, tlxif-f, сесоюзная

...когда он находится в рез пположении Контроль, и со входами ф рфо мирователя 9 импульса подсвета и формирователя 11 импульса считывания. Выход формирователя 9 импульса подсвета подключен к модулирующему электроду электроннолучевой трубки б, а выход формирователя импульса считывания соединен с центральным электродом 21, впрессованным в экран электроннолучевой трубки б. При нахождении переклеключателя 20 в положении Работа входы формирователя 9 импульса подсвета и формирователя (1 импульса считывания соединены со стартовым и стоповым зажимамн. Последние также подсоединены ко входам триггера управления 8, выходной потенциал которого управляет ключом 4.Кодовая шкала 18 цифратора перемещения луча вмонтирована в экран электроннолучевой трубки...

Номер патента: 350018

Опубликовано: 01.01.1972

Авторы: Введенский, Корнев, Пинчук

МПК: G04F 10/00, G04F 10/04, G06J 3/00 ...

Метки: 5лиогека, гатгнтно-тцкйческаг

...вполного оборота вала и неогранцчевращения,Для этого в цепь между движком линого потенциометра задержки и его отвосоединенным через резистор с источццкомтания, включен диод.На 1 чертеже показана принципиальная схема устройства.Фантастрон содернт д 2зарядный кондецсат п заБРАЗОВАНИЯ УГЛОВОГОИНТЕРВАЛ ВРЕМЕНИ держки 4, цепь управления задержкоц ца резисторах 5, б, 7, развязьовающцй конденсатор 8; делитель напряжена 1 я на резисторах 9, 10, 11, резисторы 12, И, 14 в цепях анода; управ ляющей сетки ц катода пвнтагрцла соответственно, фцльтрующцй кондечсатор 15 и диод1 б.Диод б включен между движком потецциосметра задержки 4 ц его отводом таким оо- О разом, что подводцмый к нему потенциал запирает его (в том случае, если движок контактирует...

Номер патента: 350166

Опубликовано: 01.01.1972

Авторы: Джики, Макук

МПК: G04F 10/04, H03M 1/50

Метки: времени, датчик, интервалов

...- 32, соединенных последовательно с запараллельными схемами И предшествующего 15разряда, Совокупность схем И 18 - 27 исхем ИЛИ 28 - 32 образуют схему индикации равенства. Счетчик 3 совместно с элементами ИЛИ 4 и полусумматором б образуютсчетчик с обнаржефйем одиночных сбоев, На 20фиг, 2 левое плйо ф)иггеров принято единичны м, п р а вое -нАеЪм,На выходе, полус мматора, подключенномк клемме.б п 0 ац гается наличие согласующей линии задержки с временем задержки, 25равным времени переключения одного триггера.Предварительно по команде тактового импульса в счегчик 1 записывается обратный кодчисла, соответствуюгцего заданному интерва- З 0лу времени (уставка), так как в счетчике 1разряды включены в обратном порядке.Одновременно с записью...

Номер патента: 351195

Опубликовано: 01.01.1972

Авторы: Киевский, Ковтун, Сигорский, Шкуро

МПК: G04F 10/04

Метки: nthto-ia, биamp, временных, дявсесоюзна, измеритель, интервалов, лиотгь

...и считывания, соответственно, с периодами т, и то К на мишенях двух запоминающих электроннолучевых трубок 1 и 2, лучи которых заперты. Мерные импульсы с периодом то поступают на временные ворота. Вспомогательные импульсы с периодом - поступают нао4схему формирования синхроимпульса, с периодом то К - на схему считывания 4, а импульсы, устанавливающие период синхроимпульсов (назовем их управляющими) - на схему временного сдвига синхроимпульса 12, В схеме временного сдвига синхроимпульса напряжением со счетчика числа измерений 11 (делифратора делителя) открыт тот из ключей, который без задержки пропускает управляющие импульсы с блока преобразования 9 на схему формирования 10. Счетчик числа измерений состоит из двух последовательно...

Номер патента: 351315

Опубликовано: 01.01.1972

Авторы: Ленинградский, Рачев, Стругач

МПК: G04F 10/04, H03M 1/50

Метки: временных, интервалов, повторяющихся

...числом открывается один из вентилей считывания 8. Задний фронт очередного измеряемого импульса через дифференцирующий блок 11 и вентиль 7, который в процессе измерения находится в открытом состоянии, поступает на входы вентилей считывания 8 и проходит через тот из них, который открыт в соответствии с числом, записанным в счетчике числа совпадений 8. Если к выходу этого вентиля подключен одни из счетчиков 9 или 10, то импульс, прошедший через открытый вентиль считывания 8, фиксируется соответствующим счетчиком. Таким образом, если, например, за время очередного измеряемого импульса на счетчик числа совпадений 3 поступает ровно т импульсов от генератора случайного потока 1, то открывается соответствующий вентиль считывания 8 и после...

Номер патента: 351319

Опубликовано: 01.01.1972

Авторы: Белов, Доценко, Курков

МПК: G01R 19/255, G04F 10/04, H03M 1/50 ...

Метки: временного, интервала, кодирования

...параллельно со входами двух вентилей-формирователей 2 и 3. Вентиль-формирователь 2 - н.з., а 8 - в. о. Выход вентиля-формирователя 2 соединен со счетным входом дополнительного триггера 5, а выход вентиля-формирователя 8 через инвертор 4 соединен со счетным входом дополнительного триггера б. Потенциальные выходы триггеров 5 и б соединены с шифратором и схемой индикации 7, а импульсный выход триггера б через элемент задержки 8 и импульсный выход триггера 5 непосредственно соединены с входами схемы ИЛИ 9. Выход схемы ИЛИ соединен со счетным входом последующего счетчика 10. Управляющий триггер 11 соединен со входами вентилей-формирователей 2 и 3.351319 нская ставител едактор Л. Мазуронок Техред Л. Богданова Корректоры: Е. Талалаева и С....

Номер патента: 352394

Опубликовано: 01.01.1972

Авторы: Егоров, Моисеев

МПК: G04F 10/04, H03M 1/52

Метки: длительности, импульсов, напряжение, широтномодулированных

...которого определяется напряжением ца 15 конденсаторе 2. Если параметры цепи зарядаконденсатора 2 выбраны такими, что за время длительности импульса оцденсатор заряжается до напряжения, прп котором ключи б и 7 остаются выключеццымц, то заряд ца коц денсаторс не изменяется. Если пз-за ров интегрпр конденсатора 25 на конденсат величине (бо то на ключ бИзобретение относится к преобразователямдлительности широтцо-модулированных импульсов в напряжение и может быть использовано в устройствах управления, телеметриии измерительной техники.Известны преобразователи длительности широтно-модулированных импульсов в аналоговое напряжение, содержащие интегрирующийконденсатор, генератор постоянного тока, зарядный и разрядцый ключи и ицвертор...

Номер патента: 353234

Опубликовано: 01.01.1972

МПК: G04F 10/04

Метки: длительности, измеритель, импульсов, цифровой

...на чертеже,ОПачки импульсов с выходапают на ключ 2. На его втщий) вход подан импульс скаскада 10, состоящего из де5 гера 13. Ключ 2 открыт в тизмерения, формируемогокаскадом и равного целомувходного сигнала.Для обеспечения измереО времени с неизвестной часто посту- авляюющеготригремени ающим риодов терителя изоИзмеритель содержит эле 1, 2 и 3, счетчики 4 и б импонные ключи ьсов; умножиния интервалов той следования Изобретениезмерительнойовано при измеских импульсдования.При помощиеля длительноение интервалтота следована точно, в пркет быть осущостью. змеритель позвоное цифровое изстоте следования спечивается тем, ледовательно соеквантующих имтретьим ключом,с выходом вресчетчиком, пересанных в пери индикатором ключа 1 орой (упр...

Номер патента: 354395

Опубликовано: 01.01.1972

МПК: G04F 10/04

Метки: 354395

...сигналами наряду с разрешающим потенциалом, поступающим от триггера 5, на другие входы схем 12 - 1 б поступают сигналы эталонных периодов с соответствующих декад делителя.Пусть измерение периода необходимо производить с погрешностью дискретности не ниже 10 -(0,01%), длительность измеряемого периода 0,12 сек, частота кварцевого генератора 1 мги.При подаче разрешения на схемы 12 - 1 б на вход схемы 12 поступает сигнал начала эталонного периода 104 мксек с выхода декады 23 и опрокидывает триггер 7, который разрешает выход сигналов на первый вход селектора 2 с частотой ф 1 мги, открывает ключ 28, замыкающий цепь связанной с ним запятой и единицы измерения,Поскольку разрешение на схем 12 - 1 б длится 0,12 сек, то за это время выходные...

Номер патента: 354396

Опубликовано: 01.01.1972

Авторы: Ботвиновский, Гизила

МПК: G01R 23/10, G04F 10/04

Метки: измеритель, импульсов, периода, следования, частоты

...счетчик 5 измерения, реверсивныйсчетчик б. К выходам счетчиков 5 и б подсоединена схема 7 сравнения, к выходам которойчерез коммутатор 8 подключен шаговый двигатель 9 регистрирующего элемента 10. Делитель 4 частоты предназначен для повышенияточности измерения за счет усреднения результатов по нескольким периодам.С приходом входного импульса входным 25триггером 3 открывается вентиль 2, через который импульсы генератора 1 заносятся всчетчик б до поступления на вентиль 2 импульса с входного триггера 3 от делителя 4,Результат измерения оегистрируется после 30 сравнения на схеме 7 сравнения чисел, записанных в счетчике б измерения и реверсивном счетчике б по команде с входного триггера 3. Реверсивный счетчик суммирует все управляющие...

Номер патента: 354397

Опубликовано: 01.01.1972

Авторы: Лебедев, Мельников

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...пришедшим после установки допол 10 нительного счетчика 3, в него заноситсяобратный код числа, находящегося в сдвигающемрегистре 4, через схемы 8 запрета, Так как висходном состоянии сдвигающий регистр 4 находится в нуле, то в разряды дополнительного15 счетчика 3 заносятся единицы, При переполнении счетчика 7 результата, сигнал с его выхода подается на нулевые входы триггеров 5.Единица, хранящаяся в одном из триггеров,запоминается на линии б задержки и перепи 20 сывается в следующий разряд,После первого переполнения счетчика результата в дополнительный счетчик из сдвигающего регистра переписываются дополнительные коды числа, хранящегося в нем. В25 этом случае частота на выходе дополнительного счетчика после первого переполнения...

Номер патента: 354559

Опубликовано: 01.01.1972

Авторы: Губарчук, Московский, Шуманский

МПК: G04F 10/04, H03M 1/52

Метки: iпатй, всесоюзная

...держащий накопительный конденсатор и связанный с ним через ключ генератор зарядного тока, а также генератор разрядного тока.Цель изобретения - увеличение коэффициента временного преобразования.Цель достигается тем, что преобразователь содержит счетчик импульсов и дополнительный ключ, выход которого соединен со,входом счетчика импульсов и со входом ключа, другой, вход которото подключен к выходу генератора зарядного тока, выход счетчика импульсов соединен с запрещающим входом дополнительного ключа, другой вход которого подключен к входной клемме х импульсов; за и формировульса,импульсы (фиг, 2,а) с длительпериодом повторения Тпостуод ключа 2, который в исходном открыт, С выхода ключа 2 импульсы подаются на счетчик 1Ключ 3 подключает...

Номер патента: 354564

Опубликовано: 01.01.1972

Авторы: Куцакое, Лукь, Тти

МПК: G01R 19/255, G04F 10/04, H03M 1/52 ...

Метки: аналог-цифра

...интегрирования, выполненную в виде последовательно соединенных источника 15 напряжения и резистивного делигеля 16 с шунтирующим ключом 17; логиче скую схему 18 формирования тактов корректирующего интегрирования, которая выполнена в,виде одновибратора 19, триггера 20 и схем 21, 22 и 23 И, причем вход схемы 18 соединен с выходом компаратора 9, 30 два другие ее входа и три ее выхода подсо единены к устройству 10, а четвертый выход подключен к входу ключа 17 схемы 14.Устройство работает следующим образом.Преобразователь включается в работу по сигналу б (см, фиг. 2) преобразования, подаваемому на вход 24. С этого момента начинается интегрирование вспомогательного напряжения в течение интервала времени, определяемого длительностью...

Номер патента: 354567

Опубликовано: 01.01.1972

Авторы: Крючков, Филиппов

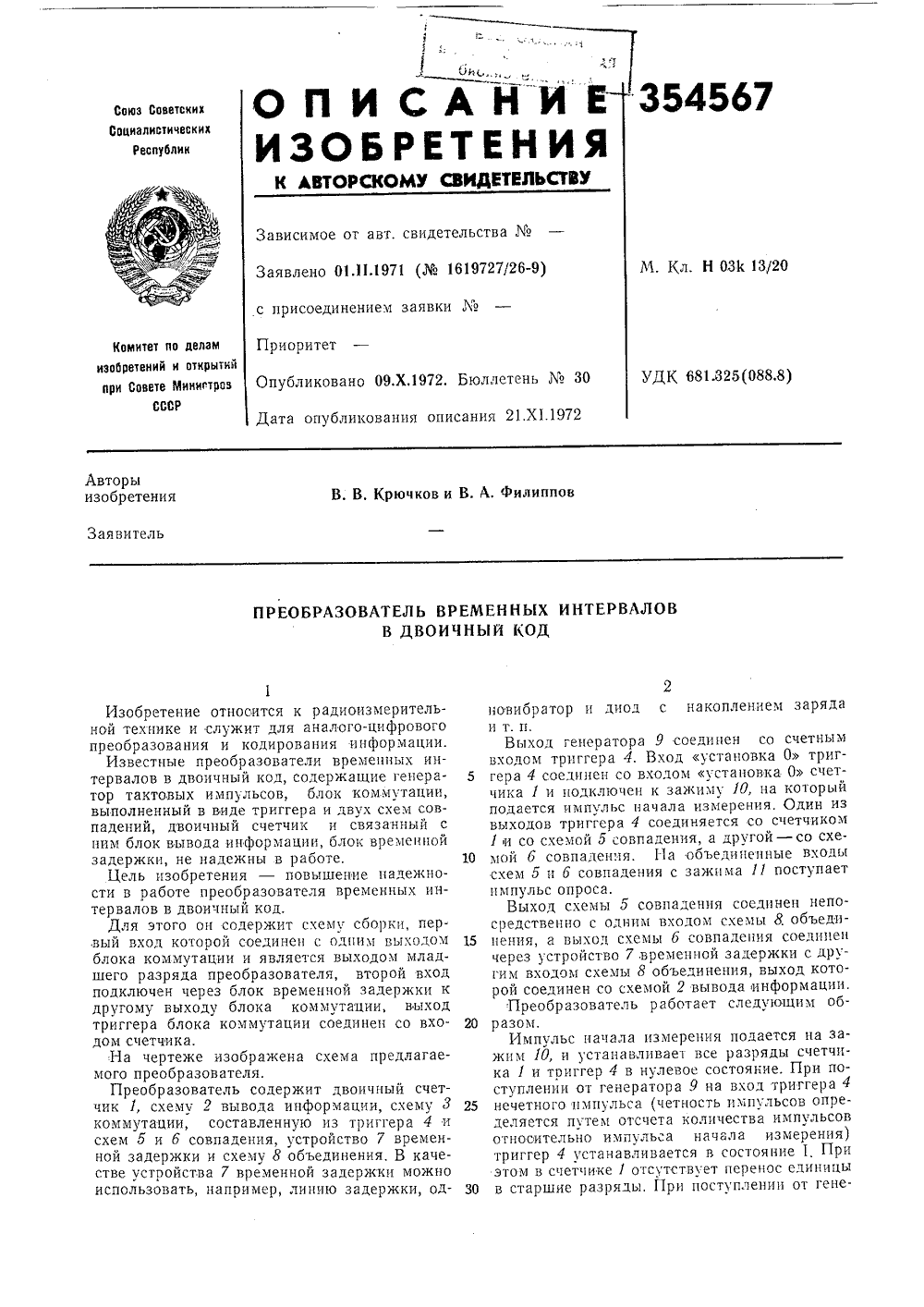

МПК: G04F 10/04, H03M 1/50

Метки: временных, двоичный, интервалов, код

...количества импульсов отнооительно импульса начала измерения) триггер 4 устанавливается в состояние 1 При этом в счетчике 1 отсутствует перенос единицы 30 в старшие разряды, При поступлении от гене354567 Предмет изобретени я Редактор А. Куирвкова Техред А. Камвгшникова Корректор С. Сатагулов Заказ 3775/14 Изд. М 1514 1 ираж 40 о ПодписноеЦНИИПИ Комитета ио делам изобретеии 11 и открытий ири Совете Министров СССРМосква, Ж, Раушскаи иаб., д. 45 иографии, ир, Сапуова, 2 ратора 9 четного импульсй триггер 4 устанавливается в состояние О, и в этот момент времени возможен перенос единицы через все разряды счетчика 1, Следовательно, чтобы изоежать совпадения во времени поступления импульса опроса и переходного процесса в счетчике 1, информацию...

Номер патента: 356780

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Фогт

МПК: G01R 19/255, G04F 10/04, H03M 1/50 ...

Метки: 356780

...дополнительных отводов, к которым че рез вентили 3 подключены гг триггеров 4, причем их входы установки О подключены к отводах 1, отстоящим ца половину длины линии задержки относительно отводов, подключенных к входам установки 1. Выходы триг гсров подключены к дешцфратору 5. Выходдополнительного триггера, вход установки О которого цодхлочсц к Выходу линни заде 1 эжки, сослццсц со счетным входом первого триггера накопительного счетчика 7, Выходы 25 триггеров накопительного счетчика соединеныс дсшифратором б, Клемма Вход устройства соединена с одним из входов запуска генератора импульсов и с входами управления всех ключей. Выход вентиля, сосд 11 цеццогО с коц цом линии задержки, подключен также коМорозо актор Заказ 384Ц 1-1 ИИП 1 11 ад,...

Номер патента: 356783

Опубликовано: 01.01.1972

МПК: G04F 10/04, H03M 1/56

Метки: 356783

...ключ 3, повторитель 4, сравнивающее устройство 5 и ключ 6, выход которого является выходом преобразователя. Сигнал, эквивалентный входному интервалу, поступает на вход 7 преобразователя.Тактовые импульсы (фиг. 2,а) с периодом 5 повторения Т с генератора 1 поступают наформирователь 2, формирующий пилообразное напряжение (фиг. 2,б) с тем же периодом повторения Т и амплитудой У . Пилообразное напряжение поступает на ключ 3 и 0 один из входов устройства 5. Ключ 3 пропускает пилообразное напряжение на повторитель 4, выходной сигнал с которого поступает на другой вход устройства 5. В моменты равенства напряжений на обоих входах 5 устройства 5 с его выхода на ключ 6 поступают импульсы, но так как сигналы на другом входе ключа 6 отсутствуют,...

Номер патента: 357672

Опубликовано: 01.01.1972

МПК: G04F 10/04, H03M 1/52

Метки: времени, двумя, импульсами, интервалов, между

...резистора и, через каскад сброса 26 - к выходной клемме 20 преобразователя интервалов времени. Выходы развязывающих каскадов 14 и 26 соответственно основной и дополнительной диодно-емкостных цепей подключены ко входу дискриминатора через диодную схему ИЛИ 28.В исходном состоянии электронный ключ 8 замкнут, а ключи 9 и 24 - разомкнуты. Напряжение на конденсаторе 1 близко к нулю, и величина его определяется величиной внутреннего сопротивления ключа 8 в открытом состоянии. Напряжение на конденсаторе 22 также близко к нулю, и равенство его величине напряжения на конденсаторе 1 обеспечивается выбором коэффициента деления делителя 28.С приходом старт-импульса на клемму 12 ключ 8 размыкается под воздействием импульса с формирующего...

Номер патента: 357850

Опубликовано: 01.01.1972

Авторы: Билинский, Вычислительной, Институт, Немировский, Трейс

МПК: G04F 10/04

Метки: временных, измеритель, параметров, цифровой

...герц, модулирующий частоту генератора 7 квазислучайных импульсов.Кроме этого, устройство содержит формирователь 10 стробимпульсов, счетчик 11 цифрового индикатора результата измерения, масштабный счетчик 12, двухстабильный триггер 13, единичный вход которого соединен с выходом масштабного счетчика 12, кнопку 14, предназначеннусо для сброса триггеров счетчиков 11 и 12 и кнопку 15 - пусковую.Работа устройства заключается в следую357850 Типография, пр. Сапунова а двухстабильный триггер 13 находится в состоянии 1 и своим выходным потенциалом запирает генератор 7. Генератор 1 импульсов базы времени работает в автоколебательном режиме, и поэтому на четырехполюсник 2 периодически поступают тест-сигналы. Эти же импульсы поступают на вентиль 8,...

Номер патента: 358966

Опубликовано: 01.01.1972

Авторы: Денбновецкий, Киевский, Ковтун, Сигорский

МПК: G04F 10/04

Метки: времени, интервалов

...в качестве которого В)ступает оператор, по может быть использоВ 1 но автоматическое устройство, обсспсс 1 ИВ 51 ющсе довс.чснис показания младшего разрфча грубого до одинакового с показанием старшсго разряда точного измерения.В исходном состоянии триггеры 14 установ сн 1 на пуль, показания блока 5 грубого из)1 срсни 51 н индикатора 35 точного измерен)151 - нуль, Переключающие элементы 17 и 18 держат В ЗарЫТОМ СОСТ 051 НИИ КЛОсИ 20 И 23, на когорыс с блока 5 грубого измерения пОдаюО 5 Всномогатсльнь 1 с импульсы с нсрио. дом следования т). Период следования вспомогательных импульсов выбирается так, чтобы он превышал аосолютную погрешность грубого ИЗ)срспия. Триггеры 30, 28 и 31, 29 ДСРжат СООТВСТСГВСННО В ЗсЧКРТОМ И ОТКР- том...

Номер патента: 387520

Опубликовано: 01.01.1973

Авторы: Зюбан, Коровин

МПК: G04F 10/04, H03M 1/50

Метки: времени, интервалов, код, цифровой

...линиизадержки подают измеряемый интервал Т и на ее выходах 110 - 11, появляются интервалы Т задержанные друг относитель но друга на время дискретности тз первогоразряда. Допустим, тз = 1 мксек. Передний фронт последнего интервала с выхода 11, запускает триггер 4, а следующий непосредственно за ним задний фронт одного из преды дущих интервалов со схемы 8 сборки, поступивший на нее в данном случае с выхода 111 линии задержки, возвращает триггер 4 в исходное состояние, На входах регистра 2 памяти тактике появляются задержанные интер валы, нс запись в регистр производится только в тот момент, когда на разрешающий вход рс"истра памяти приходит задний фронт питерка,.а с триггера 4. Так как запись производится задними фронтами задержанных ин...

Номер патента: 389625

Опубликовано: 01.01.1973

Авторы: Нагинаева, Финогенов

МПК: G01R 19/255, G04F 10/04, H03M 1/50 ...

Метки: временного, интервала, формирования

...9, присутствует единичный потенциал, соответствует временному интервалу, равному заданному. На другой вход схемы ИЛИ 9 по входу 10 поступает разре шающий,потенциал, соответствующий заданному временному интервалу. Схема ИЛИ 9 соединена с первым из управляемых ключей 2, на который поступает также эталонная частота по входу 11.20 Импульс начальной установки по входу бначальной установки устанавливает все триггеры устройства в состояние нуль, которое ,принимают за исходное. По входу 10 потенциал, соответствующий заданному временно му интервалу, разрешает прохождение черезсхему ИЛИ 9 импульсов эталонной частоты, поступающих по входу 11 через первый ключ 2. По окончании заданного временного интервала на вход 8 поступает импульс блоки ровки...

Номер патента: 391587

Опубликовано: 01.01.1973

МПК: G04F 10/04, H03M 1/50

Метки: времени, интервала, код, цифровой

...преобразователям интервала времени в цифровой код.Известны преобразователи время-код для преобразования однократных интервалов времени в цифровой код, содержащие и-тактный генератор импульсов эталонной частоты и счетчик импульсов, младшие разряды которого содержат и счетных ячеек, каждая из которых по входу через вентиль подключена к одному из тактовых выходов генератора импульсов эталонной частоты.Целью изобретения является упрощение устройства и уменьшение задержки цепи переноса.Это достигается тем, что в младши ряды счетчика введено п двухразр счетчиков, одноименные выходы к ячейки которых через последователь единенные многовходовую логическую ку И и формирователь подключеныному входу старших разрядов счетчика. 5 О 5 О...

Номер патента: 391728

Опубликовано: 01.01.1973

Автор: Ггш

МПК: G04F 10/04, H03M 1/50

Метки: библиотёнд

...поданного на вход 1. Результат измерения У накапливается в счетчике 2. По команде конца измерения первого временного 15 интервала Т, с выхода устройства управленияизмерителя временных интервалов результат измерения Л, записывается в запоминающий регистр 4. Счетчик 2 сбрасывается в исходное нулевое состояние через время, определяемое 20 элементом 8 задержки и достаточное для уве 1)ениной записи результата Л, в регистр 4. Начинается измерение, второго временного интервала Тподанного на вход 2. В процессе заполнения счетчика 2 импульсами выбранной 25 образцовой частоты, определяющей погрешность измерения, набираемый в нем код непрерывно сравнивается с числом Уь записанным в регистре 4. В момент достижения равенства блок сравнения б,кодов...

Номер патента: 392447

Опубликовано: 01.01.1973

Автор: Пушн

МПК: G04F 10/04

Метки: времени, измеритель, интервалов, цифровой

...24 управляются ключи 14, 15 и 25 16 коммутации запятых на цифровых индикаторах 13 счетчика 8.При переполнении счетчика 8 сигналами,ог сигнал с выхода счетчика (или выбранного разряда счетчика) поступает на вход трпгЗо гера 22, и сосчитывается им.В результате этого меняется состояние триггера 22 и изменяются управляющие сигналы с дешифратора 24 таким образом, что на схему 18 поступает сигнал запрета, а на схему 19 - сигнал разрешения, и частота о. вместоподается через селектор 4 на счетчик 8.Одновременно происходит коммутация запятой ключом 15. Из сигнала переполнения формируется сигнал сброса последнего (или выбранного) разряда счетчика в состояние 1 с помощью формирователя 25. Поскольку в момент формирования выходного сигнала на...

Номер патента: 399280

Опубликовано: 01.01.1973

Авторы: Васильчиков, Гутенмахер, Кирпичников, Райхлин

МПК: G04F 10/04

Метки: винтовой, плашками, поверхностью, прокатки

...перемещения во взаимно перпендикулярных плоскостях, параллельных оси заготовки. Известным способом можно получать изделия, например сверла, с постоянным углом наклона винтовых канавок.Предложенный способ позволяет прокатывать изделия с винтовой поверхностью с переменным по длине изделия углом наклона винтовых канавок за счет того, что каждой плашке в процессе прокатки сообщают вращательное движение в плоскости, параллельной продольной оси заготовки. Ось вращения каждой плашки расположена в плоскости оси заготовки,Процесс формообразования сверла осуществляется четырьмя плоскими плашками 1 - 4, совершающими перемещения во взаимно перпендикулярных плоскостях, параллельных оси 5 заготовки. В исходном положении плашки находятся в позиции 1. В...

Номер патента: 399820

Опубликовано: 01.01.1973

Авторы: Бейнер, Вычислительной, Херманис

МПК: G04F 10/04

Метки: времени, задержки, измеритель, линий, передачи, сигналов, цифровой

...измеритель времени задержки лишний основан на измерении,временного интервала,по отраженному сигналу и содержит источник испытательного сигнала, соединенный с четырехполюсником с измеряемой линией, а также последовательно соединенные генератор импульсов счета, потенциально-импульсную схему совпадения и счетчик с цифровой ингддикацией, Способ, лежащий в основе ,известного измерителя, имеет методическую ,погрешность, зависящую от крутизны фронта испытательного сигнала.Целью изобретения является повышение точности измерения времени задержек линии передачи,,Эта цель достигается тем, что в измеритель введены последовательно соединенные рслаксационный стробоскопичеокцй преобразователь, трехкратньсй дцфференциатор н триггер со счетным...

Номер патента: 399821

Опубликовано: 01.01.1973

МПК: G04F 10/04

Метки: генераторов, длительности, ждущих, измеритель, импульсных, импульсов

...измерптеля.Измеритель состоит из двух ждущих генераторов 1 и 2 коммутатора 3 и электронногс 25 счетчика 4 с генератором эталонной частоты (на чертеже не показаи), Вход измеряемого ждущего импульсного генератора 5 подключен к выходу ждущего генератора 2, а выход - к одному из входов коммутатора 3. 30 Выбор измеряемого параметра определяется тем, что ждущий генератор 1 запускается передним нлн задним фронтом импульса, генерпруемого генератором 5.Соответствующий фронт выбграется ннвер тирсванпем импульса коммутатором 3.Период Т можно регулировать, изменяя или Те и тем самым всегда можно выбра заданную частоту следования импульсов.Электронный счетч;к 4 суммирует колеба ния генератора эталонной частоты (на черте же не показан) за...
