G01V — Геофизика; гравитационные измерения; обнаружение скрытых масс или объектов; кабельные наконечники

Номер патента: 1101711

Опубликовано: 07.07.1984

Авторы: Кастанов, Лантухов, Лантухова, Мордасов

МПК: G01V 1/155

Метки: вибрационный, волн, гидравлический, источник, сейсмических

...транспортное средство, опорную плиту с центральным отверстием,в котором установлен жестко закрепленный посредством рамы на опорнойплите возбудитель вибрации в видегидравлического цилиндра со штоком,связанным с излучающим столом, и датчик силы, шток выполнен полым, в полости штока установлен стакан с фланцем, в котором размещен датчик силы,включающий опертый снизу на фланецстакана корпус, подушку и шарик, заключенньй между подушкой и удлинителем со сферической опорой, контактирующим со сферическим выступом из.лучающего стола и зафиксированнымв стакане с фланцем посредствомэластичной в осевом направлении мембраны,На фиг. 1 дан источник, общий вид;на фиг2 - сечение источника податчику силы.Гидравлический вибрационный источник...

Номер патента: 1101716

Опубликовано: 07.07.1984

Авторы: Дылевич, Курленя, Опарин

МПК: E21B 47/12, G01V 3/18

Метки: зонд, электрометрический

...кольцом 12. Токопроводящее кольцопредставляет собой эквидопотенциальную поверхность для стержневых контактов и крепится к корпусу 10 винтами 13, Для удобства размещенияэлектродов на базе зонда-и с цельюоперативной замены одного типа размеров электродов на другой либо заменывышедших из строя по техническимпричинам корпус 10 выполнен в видедвух половинок, скрепляемых между собой на базе 3 винтами 14. Кольцо 12также выполнено в виде двух полуколец, закороченных между собой черезклеммы 15 и крепящихся к корпусу винтами 13. К проводящим кольцам питаю3 1101 щих электродов 2 на клеммы 15 подведены жилы кабеля 16 (по одной на каждый электрод), Кольцо 12, прикрепля. - ясь к корпусу 10 винтами 13, осуществляет одновременно фиксацию упругих...

Номер патента: 1101767

Опубликовано: 07.07.1984

Авторы: Данилов, Шефер

МПК: G01V 3/08

Метки: геоэлектроразведки

...генератора и первым питающим электродом, второй питающий электрод 15 подключен к второму выходу генератора, при этом выход схемы синхронизации соединен с управляющими входами генератора, схемы автоматической компенсации потенциалов поляризации 20 приемных электродов и естественного поля и схемы совпадения, дополнитель. но введена схема. защиты от низкочастотных импульсных помех, вход которой подключен к выходу повторителя, два выхода. - к соответствующим управляющим входам ключей, а четыре управляющих входа - к выхбду схемы синхронизации.Предпочтительно выполнять схемузащиты от низкочастотных импульсных помех в виде последовательно включеннных дифференцирующей цепи, формирователя импульсов, схемы совпадения и триггера, нагруженного...

Номер патента: 1103167

Опубликовано: 15.07.1984

Авторы: Демин, Лось, Майбук, Соболев

МПК: G01V 1/00

Метки: выработки, горной, забоя, относительно, положения, скважины

...возбуждения, причем возбуждение упругих колебаний в этой точке производят подслоем электризующегося материалас добавкой к нему взрывчатого вещества.П р и м е р. Определение местоположения забоя скважины глубиной157 м, пробуренной с поверхностидля соединения фланга горизонта штоль.ни с поверхностью и проходки по нейвентиляционного воссгающего. В связис тем, что длина горной выработкисоставляет около 2.5 км. а поверхность представляет собой гористую местность, покрытую лесом, обычные способы определения местоположения устья скважины не подходят,а определения забоя ее тем более.Станция "Кварц" располагаетсяна поверхности возле устья скважины, в которуюна глубину 150 м опускают герметическую капсулу с сейсмоприемником и электрическую...

Номер патента: 1103168

Опубликовано: 15.07.1984

Авторы: Быков, Давиденко, Пантелеев, Храбров

МПК: G01V 1/13

Метки: источников, сейсмических, сигналов, синхронизации

...работы системы синхронизации, основанный на фазировке ю -последовательностей, обеспечивает точность синхронизации не хуже периода частоты тактового генератора, используемого в системе синхронизации 33.Недостатком данного устройства является низкая помехоустойчивость системы, которая оценивается вероятностью ложного срабатывания Р и верол ятностью синхронизации (или вероятностью приема синхросигнала) РПР и увеличить которую до необходимого в сейсморазведке уровня можно лишь путем увеличения длины п 1 -последовательности, что усложняет устройство и снижает его быстродействие. Например, для обеспечения вероятности лож ного срабатывания Р4 10и вероятности синхронизации (или вероятности приема синхросигнала) Р ) 0 999 при соотношении...

Номер патента: 1103169

Опубликовано: 15.07.1984

Авторы: Малышев, Скубилин

МПК: G01V 1/18

Метки: колебаний, косы, многоканальной, морской, приемников, сейсмографной, упругих

...одновибраторы, а также элементы ИЛИ всех каналов последовательно соединены друг с другом, вход одновибратора одного из крайних каналов подключен к выходу генератора сигналов, а выход элемента ИЛИ другого крайнего канала подключен к регистратору сей" смостанции. На чертеже приведена функциональная схема сейсмографной косы с устройством контроля.Морская сейсмографная коса содержит жидкостнонаполненный шланг, в который заключены ее каналы, каждый из которых содержит согласующее устройство 1, приемники 2 упругих колебаний, соединенные параллельно или параллельно-последовательно с входом согласующего устройства 1, выход которого соединен с входом сейсмостанции, одновибратор 3 (элемент задержки), соединенный входом с первой входной шиной...

Номер патента: 1103170

Опубликовано: 15.07.1984

Авторы: Колянов, Никонов

МПК: G01V 1/32, G01V 1/34

Метки: записи, информации, сейсмической

...выборку фотоматериала из рулона,перемещение его по корпусу и транспортирование во внешнее устройство.После перезаправки находящаяся вовнешнем устройстве часть Фотоматериала отрезается2.Однако данное устройство характеризуется снижением скорости перезаправки Фотоматериала за счет действия сил сопротивления перемещениюфотоматериала по цилиндрическомукорпусу, создаваемых описанной конструкцией,Целью изобретения является повышение производительности устройства.Указанный цель достигается тем, чтоустройство для запчси сейсмической информации, содержащее полый цилиндрический корпус с продольной прорезьюи откидной цилиндрической частью сразмещенным в нем рулоном фотоматериала, и пару роликов, установленныхвнутри корпуса между рулоном...

Номер патента: 1103171

Опубликовано: 15.07.1984

Авторы: Глазунова, Карш, Кауров, Киселев, Любчик, Шелемотов

МПК: G01V 1/38

Метки: грунтов, подводных, распознавания

...исходя иэ следующих условий.Эхо-сигнал в исследуемой акватории имеет достаточно гладкий и явно выраженный первый волновой пакет без резкого одиночного выброса, характеризующего наличие скального основания под осадочным поверхностным слоем. При использовании радиоимпульсО ных гидролокаторов такой случай реально имеет место в районах океана, характеризуемых мощным и однородным верхним осадочным слоем донного грунта, в котором сигнал успевает зату хать, не доходя,до скального основания. В районах же с менее мощным верхним слоем грунта такой случай может быть создан искусственно путем уменьшения длительности и мощности излучаемого радиоимпульса.При указанных условиях физические характеристики приповерхностного слоя грунта отображаются в...

Номер патента: 1103172

Опубликовано: 15.07.1984

Авторы: Белов, Бурцев, Мурашов

МПК: G01V 3/00, G01V 3/40

Метки: магнитовариационная, станция, цифровая

...и соответствующим радиусом.На фиг, 1 изображена блок-схема цифровой магнитовариационной станции; на фиг. 2 ", форма выполнения и взаимное расположение диафрагмы и фотоэлектрических приборов; на фиг, 3 - устройство датчика станции.Цифровая магнитовариационная станция содержит вариометр 1 с кварцевым магниточувствительным элементом, состоящим из постоянного магнита 2 (или двух параллельных магнитов), подвешенного на кварцевых растяжках 3 вместе с зеркалом 4 и двух неподвижных зеркал 5 и 6, образующих с зеркалом 4 пространственный прямой угол в момент нахождения подвижного зеркала 4 в положении "ноль"угла закручивания растяжек. На фокусном расстоянии от объектива 7 вариометра 1 расположены диафрагма 8 осветителя 9, имеющая круглую щель...

Номер патента: 1103173

Опубликовано: 15.07.1984

Авторы: Аверкиев, Горшков, Могилевкин, Хвостов

МПК: G01V 3/15

Метки: автоматический, компенсатор, магнитных, помех

...интегратор 7, компенсационные кольца 8, третий фильтр 9, второе множительное устройство 10 и инвертор 11. Выход основного магнитометра 1 через первый фильтр 3 соединен с входом сумматора 5, выход которого соединен с первым входом первого множительного устройства 6.Выход вспомогательного компонентногомагнитометра 2 через второй фильтр4 соединен с вторым входом первогомножительного устройства б, выходкоторого соединен с входом интегратора 7. К выходу интегратора 7 подключены компенсационные кольца 8, атакже вход третьего Фильтра 9, Входы второго множительного устройства10 соединены.с выходом третьегофильтра 9 и с выходом вспомогательного компонентного магнитометра 2,а выход второго множительного устройства 10 соединен через инвертор11 с...

Номер патента: 1103174

Опубликовано: 15.07.1984

Авторы: Бушигин, Кулагов, Лебедкин

МПК: G01V 3/10

Метки: геоэлектроразведки, скважинной

...соединенные каротажным кабелем со скважинным прибором, содержащим жестко соединенные с корпусом скважинного прибора две ортогональные приемные рамки и статор с двумя ортогональными статорными 60 обмотками, ротор с двумя ортогональными роторными обмотками, располо" женный по оси скважинного прибора . внутри статорных обмоток с возможностью .вращения вокруг оси, два 65 предварительных усилителя и два согласующих усилителя, ортогональныеприемные рамки попарно соединены сортогональными статорными обмоткамичерез предварительные усилители, аортогональные роторные обмотки соединены с измерителями пространственных компонент электромагнитного поля через согласующие усилители икаротажный кабель,На чертеже приведена блок-схемаустройства...

Номер патента: 1103175

Опубликовано: 15.07.1984

Авторы: Балаев, Гурьянов, Девятых, Дианов, Кантор, Карус, Кузнецов, Прохоров, Пятахин, Школьников

МПК: G01V 7/02

Метки: гравиинерциальных, разности, сил

...датчики давления со световодами по числу пробныхмасс, механически связанными с пробными массами через упругие передаточные элементы, источник поляризованного света, оптический ответвитель, регистратор разности фазовогосдвига, при этом источник поляризованного света соединен через оптический ответвитель с входами световодов, а выходы световодов соединены с входами регистратора разностифазового сдвига. 50Кроме того, с целью обеспеченияработы на заданном участке рабочегодиапазона, механическое соединениесветоводов с пробными массами выполнено с предварительным напряжением. 55С целью уменьшения габаритов,пробная масса выполнена в виде объемного упругого передаточного элемента,а световод выполнен в виде катушкии помещен...

Номер патента: 1103176

Опубликовано: 15.07.1984

Авторы: Воропаев, Глотов

МПК: G01V 9/00

Метки: горючих, ископаемых, месторождений, поисков

...продуктов окислитель ных реакций: уксусной, щавелевой,янтарной и бенэолкарбоновых кислот,содержание которых может достигать10 от Йеса угля.В период формирования сезонно талого слоя, под действием гидродинамических факторов и диффузии, кислоты перераспределяются в перекрывающие угольный пласт четвертичныеотложения. В процессе перераспределения за счет окисления они могут частично переходить в угольную кислотту. Таким образом, в четвертичныхотложениях в районе распространения .угленосных отложений, особенно вокруг выходов пластов угля, во времяформирования сезонно-талого слояобразуются ореолы повышенных концентраций растворенной угольной, жирныхи бензолкарбоновых кислотСпособ осуществляется следующим 25 образом.На исследуемой...

Номер патента: 1103177

Опубликовано: 15.07.1984

Автор: Валуконис

МПК: G01V 9/00, G01V 9/02

Метки: вод, инфильтрационных, сбросных, смешения, степени, шахтных

...составляющих можно уста- бОновить какие воды участвуют в смешении Г 21Однако способ-прототип не учитывает взаимодействий, протекающих всистеме вода - порода, хотя смеше ние подземных вод, как правило, происходит в порово-трещинном простран"стве пород, где все эти взаимодействия должны быть существенными. Какследствие этого - недостаточно высокая точность определения степенисмешения подземных вод.Цель изобретения - повышение точности определения доли смешивающихсявод в смеси.Поставленнная цель достигаетсятем, что согласно способу определения степени смешения инфильтрационных и сбросных шахтных вод, включающему отбор проб поверхностных ишахтных вод и определение их химического состава, включая хлор, дополнительно определяют...

Номер патента: 1103178

Опубликовано: 15.07.1984

Авторы: Кокорев, Кузнецов, Мигунов, Селезнев

МПК: G01V 11/00

Метки: границ, рудного, тела

...электрического поля со ответственно. В качестве приемного датчика используют пару стальных стержней- электродов (расстояние между электродами 10 - 20 м), При.этом одну пару электродов для регистрации ргали Т, и ргали ;г располагают вдоль профиля, другую перпендикулярно профилю на поверхности Земли. В третьей паре один из приемных электродов для регистрации угад 6 размещают в скважине на глубине 10 - 20 м, другой - на поверхности Земли. Пункт наблюдения относят к точке пересечения всех трех пар приемных датчиков. Расстояние между пунктами наблюдения (база измерительной установки) и между приемными электродами определяют опытным путем, исходя из условия наилучшей помехозащищенности приемных каналов записывающей аппаратуры и решаемой...

Номер патента: 1103185

Опубликовано: 15.07.1984

Авторы: Кмицикевич, Терпиляк

МПК: G01V 1/24, G02F 1/01

Метки: записи, сейсмограмм

...7; непрозрачный экран 8; отверстия9 в диске 4; осветитель 10; диафрагма 11 вэкране 8; оптическая система 12; .датчик13.5Устройство работает следующим образом.Световой луч, промодулированный закодированным в считывающем устройствесигналом, например в сейсмостанции, модулятором 7, проходит через отверстия 9 в дис 10 ке 4 и диафрагму 11 в экране 8, фокусируется в масштабе записи оптической системой 12 на регистрирующий барабан 6. Приэтом вращающийся диск 4 служит для управления положением луча в пространстве.Сигнал модулируется по длительности, строго согласованной с положением отверстия9 в диске 4 относительно диафрагмы 11,что соответствует ширине разрядной дорожки на регистрирующем барабане б в случаезаписи в цифроаналоговой форме....

Номер патента: 1104449

Опубликовано: 23.07.1984

Авторы: Жгенти, Чернявский

МПК: G01V 1/00

Метки: разведки, сейсмической

...формы распространяющейся в глубь среды волны с учетом наложения волны-спутника и физических свойств среды возможно при раздельной регистрации прямой волны и волны-спутника и последующего их сложения с задержками, соответстную" щими глубинам погружения излучателя при профильных наблюдениях.Для этого по результатам изучения 60 строения верхней части разреза вдоль профилей наблюдений определяют глуби ну залегания акустически наиболее жесткой границы 4 и выделяют участки с однородным строением верхней 65 части разреза ниже этой границы. На каждом из выделенных участков .проводят регистрацию во внутренней точке среды прямой волны и волны-спутника при воэбужцении колебаний излучателем 7, погруженным глубже акустически наиболее жксткой границы...

Номер патента: 1104450

Опубликовано: 23.07.1984

Авторы: Бару, Гасиловский, Геккер, Гонтовой, Зайцев, Лобас, Осятинский

МПК: G01V 1/143

Метки: импульсов, источник, передвижной, сейсмических, электродинамический

...и удерживания в транспортном положении механизмом фиксации, введен второй электродинамический преобразователь, а механизм подъема каждого преобразователя вы" полнен в виде имеющего привод от двигателя транспортного средства гидро" цилиндра, кинематически связанного с преобразователем и стойкой, установленной на платформе транспортного средства,с воэможностью ориентирования преобразователя направляющим механизмом, выполненным в виде штанг, закрепленных на корпусе преобразова" теля и эксцентрично установленных в стойке катков, имеющих конические образующие поверхности и центрирующие штанги, и удерживания его в транспортном положении бесприводным механизмом фиксации.Выполнение механизма подъема преобразователя в виде связанного со...

Номер патента: 1104451

Опубликовано: 23.07.1984

Авторы: Алейников, Немзоров, Халевин

МПК: G01V 1/145

Метки: возбуждения, волн, сейсмических

...переключателем режима работы и фиксатором момента раскрытия вакуумной камеры.На фиг, 1 изображено устройство при горизонтальном воздействии (возбуждение поперечных волн , обший вид; на фиг. 2 - силовой цилиндр, разрез.Устройство содержит решетчатую раму 1, к противоположным углам которой параллельно диагонали рамы жестко крепятся передающие элементы 2 и 3, В центре рамы, в точке пересечения ее диагоналей, на втулке ( н показано крепится опорный якорный элемент 4, в котором может поворачиваться источник силы в виде силового цилиндра 5 с ударными элементами б и 7. Ударный элемент 7 соединяется с поверхностью земли через плиту 8. Во внутренней полости силового цилиндра 5 помещены поршни 9 и 10 с ударными элементами б и 7, выполненные...

Номер патента: 1104452

Опубликовано: 23.07.1984

Авторы: Асан-Джалалов, Насыбулин, Свиньин, Теплицкий, Шагинян, Эпшицкий

МПК: G01V 1/147

Метки: источник, сейсмических, сигналов, типа, ударного

...открытие выпускного клапана путем подачи давления к торцу дифференциального золотника. При этом силовой гидроцилиндр соединяется со сливом, груз начинает ,падать и, воздействуя на шток силового гидроцилиндра через трос и шкивы,вытесняет рабочую жидкость из силового гидроцилиндра. После осуществления воздействия на грунт распределитель переключается на подъем груза, и цикл повторяется 33.Однако известный источник обладает пониженным КПД в результате того, что часть потенциальной энергии груза,накопленной при его подъеме расходуется на вытеснение рабочей жидкости из силового гидроцилиндра, а скоростной полиспаст может быть выполнен только с кратностью, равной четному числу, и определяется числом шкивов, которых в устройстве...

Номер патента: 1104453

Опубликовано: 23.07.1984

Автор: Фремд

МПК: G01V 1/16

Метки: геофизической, информации, регистрации

...носителя записи 13. . лов записи землетрясений.Наиболее близким к изобретению, ,15Сущность способа регистрации геопо технической сущности является физической информации заключается вспособ регистрации геофизической ин- следующемФормации, заключающийся в записи на .Пишущий элемент 2 канала записинепрерывно движущемся носителе запи-. геофизических полей приводят в колеси первым пишущим элементом с попе" 0 бания в соответствии с Регистрируемыречной разверткой сигналов землетря- ми:процессамив направлении, перпенсений, а вторым пишущим элементом с дикулярномдвижению носителя так,продольной разверткой - сигналов гео- что запись 9 этих процессов имеетФизических полей 2 1, продольную развертку, обеспечиваемуюНедостатками известных...

Номер патента: 1104454

Опубликовано: 23.07.1984

Автор: Тимошин

МПК: G01V 1/38

Метки: буксировки, групп, линейных, морской, приборов, сейсмических, сейсморазведке

...масштабными тросами,закрепленными в ряде точек линейныхгрупп сейсмических приборов, снабженных парами блочков, через которые пропущены масштабные тросы барабан тяговой лебедки содержит секции для масштабных тросов и секциидля буксировочных тросов, причемдиаметры секций для масштабных тросов пропорциональны расстояниям от средней линейной группы сейсмических приборов, а диаметры секций для буксировочных тросов применены по их ширине и пропорциональны тангенсу углов отклонения буксировочных тросов от буксировочного троса средней линейной группы сейсмических приборов.На фиг.1 приведена общая схема устройства на фиг,2 - часть барабана лебедки, на фиг.3 - схема крецления подводных крыльев.Устройство содержит судно 1, тяговую лебедку 2,...

Номер патента: 1104455

Опубликовано: 23.07.1984

Автор: Карасев

МПК: G01V 3/08

Метки: вызванной, геоэлектроразведке, параметров, поляризации

...песком, Одно заземление линии перемещается по профилю над моделью, второе заземляется в удалении от модели и остается неподвижным. Измерения проводят аппаратурой Спри длительности импульсов тока 25 мс и измерении разности силы питающего тока в моменты времени 0,1 и 20 мс. В зти же моменты времени для сравнения измеряется напряжение ВП в линии в паузе между импульсами тока. На Фиг.2 и 3 приведены графики кажущейся полярности, измеренной по величине разности силы питающего тока в линии (кривые 11 и по напряжению ВП в паузе между импульсами тока (кривые 2) соответственно над первой и второй моделями. Масштаб по оси абсцисс дан в сантиметрах.Предлагаемый способ по сравнению с базовым объектом за счет сокращения операций значительно упрощает...

Номер патента: 1104456

Опубликовано: 23.07.1984

Авторы: Елизаров, Карманов, Корячко, Родионов, Сидельников

МПК: G01V 3/10

Метки: геоэлектроразведки

...и к первому входу первого накапливающего измерителя 12 временных интервалов, второй накапливающий измеритель 13 временных интервалов, формирователь 14 импульса, двухвходовую схему ИЛИ 15, последовательно соединеннье трехвходовую схему И 16, второй счетчик 17, второй дешифрагор 18 и одновибратор 19, первый выход которого соединен с управляющим входом коммутатора 3 и с первым входом схемы ИЛИ 15, а второйвыход - с вторым входом первого накапливающего измерителя 12 временных интервалов и с первым входомсхемы И 16, второй вход которой соединен с выходом генератора 1 импульсов, а третий вход схемы И 16 подключен к входу формирователя 14 импульса и к выходу компаратора 7,вход сброса второго счетчика 17 под Оключен к выходу схемы ИЛИ 15,...

Номер патента: 1104457

Опубликовано: 23.07.1984

Авторы: Бацких, Степанюк

МПК: G01V 3/12

Метки: ледовой, разведки

...судят о наличии трещин ледового покрова, выбирают маршрут полета в направлении береговой-черты, производят непрерыв ную регистрацию напряженности естественного электромагнитного поля на 40 заданной частоте в диапазоне 50- 150 кГц, измеряют средний уровень фона, в условиях нагонного ветра со скоростью, не меньшей 5 м/с, выделяют импульсные сигналы с амплиту дой, превышающей средний уровень фона не менее чем в два раза, и имеющие длительность С порядка 1,0- 1, 5 Ь)ч , где- максимальная ширина зоны концентрации напряжений ледового покрова, Ч - скорость летательного аппарата, по наличию которых судят о наличии трещин ледового покрова.На фиг.1 представлена структУРная схема для реализации способа; на фиг.2 в . характерные примеры...

Номер патента: 1104458

Опубликовано: 23.07.1984

Авторы: Зекцер, Кузнецов, Месхетели-Чогошвили

МПК: G01V 9/02

Метки: вод, источников, местоположения, подземных, субаквальных

...воды с помощью зонда, буксируемого судном, одновременно с из.мерением температуры и электропроводности на границе вода. - донные отложения измеряют на этой границе давле.ние, одновременно проводят сейсмоакустическое профилирование с помощьюэлектроискрового источника, измеряютугол между горизонталью и кабельтросом зонда и длину кабель-тросав каждый момент возбуждения упругихколебачий электроискровым источником, по измеренным длинам кабельтроса и значениям углов между горизонталью и кабель-тросом зонда регистрируют положение зонда в горизонтальной плоскости, по измереннымзначениям давления определяют положение зонда в вертикальной плоскости и по совмещенным измерениям параметров сейсмоакустического профиля, температуры и...

Номер патента: 1104459

Опубликовано: 23.07.1984

Авторы: Демин, Лось, Майбук, Соболев

МПК: G01V 11/00

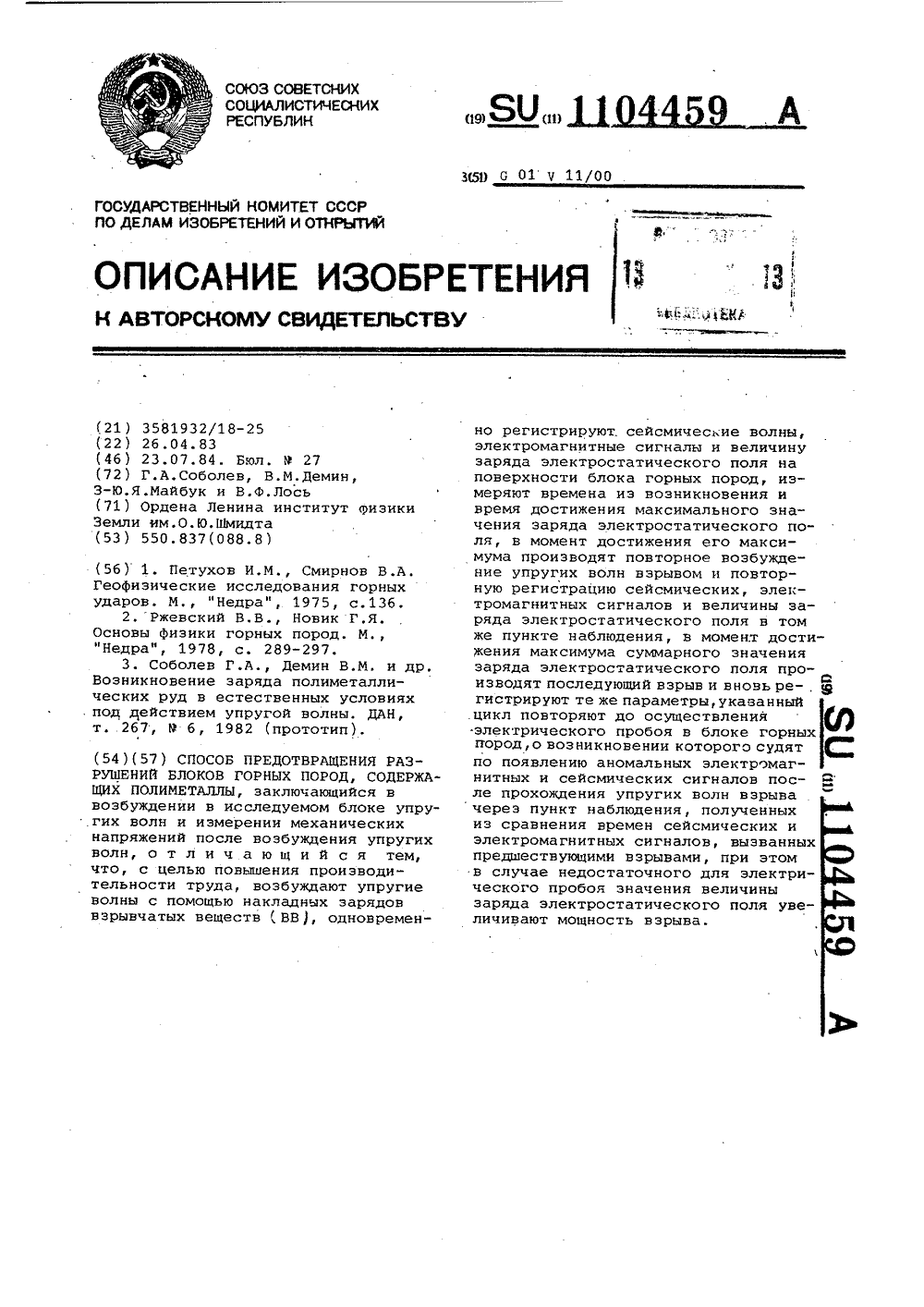

Метки: блоков, горных, полиметаллы, пород, предотвращения, разрушений, содержащих

...в случае недостаточного для электрического пробоя значения величины заряда электростатического поля увеличивают мощность взрыва, 25Способ заключается в том, что вблизи места горной выработки, в которой возникло повышенное механическое напряжение небольшой интенсивности - "стреляние", производят взрыв ВВ, в пункте наблюдения, расположенном в другой выработке, регистрируют одновременно сейсмические и вызванные ими электромагнитные сигналы на поверхности пласта, содержащего полиметаллы, заряд электростатического поля, возникающий под действием упругой волны взрыва, измеряют времена их возникновения и время достижения максимума электрического заряда пласта, в момент достижения его 40 максимума производят повторный взрыв, который еще...

Номер патента: 1105838

Опубликовано: 30.07.1984

Авторы: Гликман, Казакова

МПК: G01V 1/00

Метки: выработок, кровли, подземных, строения

...другой входкоторого соединен с сейсмоприемником.На чертеже представлено схематически предлагаемое устройство,Устройство содержит источник 1 упругих колебаний, сейсмоприемник 2,блок 3 временной индикации, широкополосные усилители 4 и 5, активныеперестраиваемые полосовые Фильтры 6и 7, блоки 8 и 9 настройки, индикаторы 10 и 11. Блоки 8 и 9 настройкисодержат резистивные делители 12,13 и 14, 15 и нормально разомкнутыеключи 16 и 17.Широкополосный усилитель 4,фильтр 6, блок 8 настройки и индикатор 10 составляют первый канал спектроанализатора,Усилитель 5, фильтр 7 с блоком 9настройки и индикатор 11 составляютвторой канал спектроанализатора.Фильтр 6 первого канала имеетплавную перестройку по частоте, засчет чего и осуществляется...

Номер патента: 1105839

Опубликовано: 30.07.1984

Авторы: Быков, Пантелеев, Храбров

МПК: G01V 1/04

Метки: источников, сейсмических, сигналов, синхронизации

...устройство синхронизации становится неработоспособным в том случае, когда синхросигнал, пройдя 15 через канал связи, поступает в регенератор символов в инвертированном виде, что говорит о низкой надежности устройства.Цель изобретения - повышение на дежности,Поставленная цель достигается тем,что в устройство синхронизации источников сейсмических сигналов, содержащее последовательно соединенные схему запуска, генератор Ф -последовательности, радиопередатчик и последовательно соединенные радиоприемники регенератор символов, выход последне го соединен с первыми входами ключа,блока проверки синхронизма и схемысовпадения, выход последней соединенс входом счетчика совпадений и с вторым входом блока проверки синхронизма, выход...

Номер патента: 1105840

Опубликовано: 30.07.1984

Авторы: Макарюк, Ряшенцев

МПК: G01V 1/047

Метки: вибрационных, генерирования, сейсмосигналов

...особенно проявляется при установке виброисточника на мягких грунтах осадочного происхождения. Такая схема излучения сейсмоволн обусловливает приведенную жесткость системы излучающая платформа - грунт, равную суммарной жесткости грунта и непосредственно анкера, и при передаче периодического воздействия на грунт анкерного устройства нагружается периодическим усилием, соизмеримым на максимальных режимах излучения с усилием его предварительной затяжки. При этом заделка анкера, работая как самостоятельный сейсмоисточник, искажает волновую картину в "ближней" зоне, обусловленную динамикой излучающей платформы, и накладывает дополнительные требования на глубину расположения задержки.Помимо вредного взаимодействия излучающей платформы и анкера,...
