G01V — Геофизика; гравитационные измерения; обнаружение скрытых масс или объектов; кабельные наконечники
Гравиметр для измерения абсолютного ускорения свободного падения баллистическим методом
Номер патента: 1080104
Опубликовано: 15.03.1984
Авторы: Генкин, Машин, Орехов, Певзнер, Романюк
МПК: G01V 7/14
Метки: абсолютного, баллистическим, гравиметр, методом, падения, свободного, ускорения
...17.Подбрасываемое тело 1 выполнено в виде уголкового светоотражателя, заключенного в обойме 2, Подбрасываемое тело установлено на трех подвижных упорах, выполненных в виде опорных шаров 3, прижатых к каретке 4 предварительно сжатыми упругими элементами 5. Каретка 4 жестко соединена с якорем 6, расположенным в тонкостенной немагнитной трубе 7, закрепленной внизу вакуумной камеры 8. Снаружи на немагнитной трубе 7 установлен силовой привод каретки, выполненный в виДе электромагнита 9, Между кареткой 4 и основанием 10 вакуумной камеры установлена пружина 11, На основании 10 смонтированы вертикальные центрирующие стержни 12, в верхней части которых закреплены струны 13, жестко соединенные с вакуумной камерой 8. Сверху в вакуумной камере 8...
Способ электромагнитного каротажа и устройство для его осуществления
Номер патента: 1080762
Опубликовано: 15.03.1984
МПК: G01V 3/18
Метки: каротажа, электромагнитного
...усилили сигналов дпя каналов 52 и 83, стоящие до смесителей.Описанное исключение возможных малых ошибок может быть применено дпя любого из дополнительных усилителей, а также дпя других элементов данного устройства, например для детекторов нулевого сигнала.1 С 18(1762 О 6=6 ФЕ Изобретение относится к способу электромагнитного каротажа и устройству для его осуществления, а именно к исспедованию земных формаций с помощью электромагнитной энергии и, в 5 частности к способу и устройству дпя определения диэлектрических свойств подповерхностных формаций посредством пропускания через них электромагнитной энергии,Известны разпичные способы измерения диэлектрической постоянной или диэлектрической проницаемости подповерхностных формаций, В...
Погружатель детонирующего шнура
Номер патента: 1081584
Опубликовано: 23.03.1984
Автор: Страутнэк
МПК: G01V 1/053
Метки: детонирующего, погружатель, шнура
...и снйжение ее металлоемкости.10 15 20 Поставленная цель достигаетсятем, что в погружателе детонирующег 6шнура, содержащем вертикальный укладывающий нож, вертикальные подреэающие ножи, катушки для бухтдетонирующего шнура и шнуропроводы, вертикальный укладываюций ножснабжен горизонтальными подреэающими пластинами, на внешних торцах которых размещены вертикальные подрезающие ножи, и регулятором заглублення детонирующего шнура, выполненным в виде охватывающей вертикальный укладывающий нож горизонтальной плавки с загнутой передней частью, при этом выпускные концы шнуропроводов закреплены на вертикальных подрезающих ножах.Оснащение вертикального укладывающего ножа горизонтальными подрезающими пластинами, выполняющими функцию второго...
Устройство для подборки сейсмических кос
Номер патента: 1081586
Опубликовано: 23.03.1984
Авторы: Андросенко, Климович, Новикова, Певнев, Родионов
МПК: G01V 1/16
Метки: кос, подборки, сейсмических
...ролик 19, а другое поджатое пружиной 20, контак тирует с рычагом 21. Рычаг 21 одним своим концом шарнирно связан с корпусом 22 нормально открытого гидро- дросселя 23, имеющего подпружиненный золотник 24. Рыча 21 средней своей частью контактирует с золотни ком 24.Ход двуплечего рычага 18 ограничивается упорами 25 и 26, установленными на раме б. Двуплечий рычаг 18 шарнирно связан с рамой 6 осью 27. В верхней части раьы б установлен на кронштейне 28 направляющий ролик 29 сейсмической косы 17,Насосная станция 5 состоит из гидробака 30, гидронасоса 31 с приводом от теплового двигателя 32, предохранительного гидроклапана 33, Фильтра 34 и гидродросселя 35. Управление гидродвигателем 9 осуществляется гидрораспределителем 36. Гидронасос 31,...
Мгновенный автоматический регулятор усиления для цифровой сейсморазведочной станции
Номер патента: 1081587
Опубликовано: 23.03.1984
Авторы: Беляев, Бескоровайный, Ямпольский
МПК: G01V 1/16
Метки: автоматический, мгновенный, регулятор, сейсморазведочной, станции, усиления, цифровой
...Сигнал с выхода каждого усилителя 1 поступает на вход соответствующего логического блока, соединенного с входами компаратора 2 и временного опережения, выходной сигнал которого повторяет форму входного сигнала и опережает его на определенный промежуток времени, равный длительности импульса управления 1 пр В качестве элемента 3 временного опережения может быть использован суммирующий дифференциатор, выходной сигнал которогд определяется выражениемвк1Поскольку входной сигнал элемента 3 временного опережения имеет вид У 8 = 0+ Е С, то его выходной сигнал равен Если выбрать В = В и В С = 1 дто выражение для У , йринимает вйдо: - и, + мр+ Ц,Из полученного выражения видно,что выходной сигнал суммирующегодифференциатора повторяет...
Устройство для подборки групп сейсмоприемников
Номер патента: 1081588
Опубликовано: 23.03.1984
МПК: G01V 1/18
Метки: групп, подборки, сейсмоприемников
...кассетами для проведения смоточно-размоточных работ. Кассета выполнена в виде 0-образного стержня, а соединительный провод сейсмоприемников снабжен рядом монтажных колец, равномерно размещенных по длине провода,Для сборки групп сейсмоприемников рабочий навешивает необходимое количество пустых кассет в запасные держатели, а на 10 15 20 25 30 35 40 45 50 882кассета и процесс подборки групп сейсмоприемников продолжается, Аналогично производится и раскладка групп сейсмоприемников (2.К недостаткам этого устройства отно.сится повышенная трудоемкость, в связис необходимостью нанизывания монтажныхколец на кассету, и неудобство работы, обусловленное тем, что рабочему требуется поддерживать одной рукой кассету и визуальноконтролировать...
Сейсморазведочное многоканальное устройство
Номер патента: 1081589
Опубликовано: 23.03.1984
Авторы: Вишняков, Гродзенский, Лев, Пахотин, Табаков, Шнеерсон
МПК: G01V 1/22
Метки: многоканальное, сейсморазведочное
...- вид А на фиг. 2.Устройство включает телеметрический кабель 1, напольный пункт 2, двухпроводный герметизированный отвод 3 к сейсмоприемнику, сейсмоприемник 4, усилитель 5 напольного пункта; блок 6 с частотными фильтрами, включающий фильтр 7 нижних частот, фильтр 8 верхних частот, режекторный фильтр 9, смеситель 10, автоматически управляемый входным сигналом генератор 11 белого шума, преобразователь 12 аналогкод, блок 13 телеметрической передачи информации, коммутируемый блок 14 диагностики, монтажные платы 15 напольного пункта, жесткую гильзу 16, эластичный разьемный кожух 17, гибкие держатели 18 и 19 кабеля, гибкие герметичные перекрытия 20 и 21, удлиненную часть 22 гибкого перекрытия, продольную полость 23, расположенную вдоль...
Пусковое устройство инженерно-сейсмометрической станции
Номер патента: 1081590
Опубликовано: 23.03.1984
Авторы: Дорофеев, Егоров, Кахновский
МПК: G01V 1/24
Метки: инженерно-сейсмометрической, пусковое, станции
...к логическому элементу ИЛИ, при этом устройство запуска снабжено коммутатором и линиями задержки в соответствии с числом уровней воздействия, состоящими из параллельно соединенных конденсатора и динистора с сопротивлением, соединенными параллельно с реле тринисторами и коммутатором, включенным между компараторами и логической схемой.На фиг. 1 изображена структурная схема пускового устройства; на фиг. 2 - логическая схема в устройстве сравнения; на фиг. 3- схема устройства запуска.Пусковое устройство инженерно-сейсмометрической станции включает в себя устройство 1 сравнения, в котором вырабатывается управляющий импульс при наличии сигналов, превышающих заданные уровни на двух из девяти запускающих сейсмоприемниках каждого...
Устройство для обработки виброимпульсных записей
Номер патента: 1081591
Опубликовано: 23.03.1984
Метки: виброимпульсных, записей
...с регистром сдвига, последовательности импульсов возбуждения, выход которого соединен с управляющими входами кольцевых коммутаторов и сумматора, информационные входы которого соединены с выходами второго кольцевого коммутатора, а выход сумматора соединен с входом корреляционного преобразователя виброимпульсных сигналов.На фиг. 1 приведена блок-схема устройства для обработки виброимпульсных сигналов; на фиг. 2 - пример численного моделирования принципа работы устройства на тестовом материале.Устройство содержит блок 1 воспроизведения, усилители 2 сейсмических сигналов, формирователь 3 последовательности импульсов возбуждения, первый кольцевой коммутатор 4, оперативную память 5, второй кольцевой коммутатор 6, сумматор 7, дополнительный...
Устройство для корреляционного преобразования вибрационных сейсмозаписей
Номер патента: 1081592
Опубликовано: 23.03.1984
Авторы: Горинов, Козлов, Лукашин, Пушкин
МПК: G01V 1/37
Метки: вибрационных, корреляционного, преобразования, сейсмозаписей
...и усилителемсейсмических записей, выход формирователямарок времени вибрационного сигнала подключен к входу формирователя интерваловпостоянной длительности, выход которогосоединен с формирователем импульсов считывания, соединенного с блоком считывания, выход усилителя сейсмических сигналов подключен к входу блока свертки, выход которого соединен с входом блока считывания, а выход формирователя вибрациойного сигнала подключен к одному из входов корреляционного преобразователя, выход которого соединен с входом регистратора, введены управляемый регистр сдвига, формирователь импульсов запуска и схема совпадений, причем выход формирователя вибрационного сигнала через управляемый регистр сдвига и схему совпадений соединен с вторым входом...
Устройство для буксировки сейсмоаппаратуры
Номер патента: 1081593
Опубликовано: 23.03.1984
МПК: G01V 1/38
Метки: буксировки, сейсмоаппаратуры
...и кабель ввода, Соединение буев с буксировочным тросом уменьшает нагрузки треугольника буксировочный трос-кабель ввода поддерживающий трос и обеспечивает стабильность глубины погружения сейсмоаппаратуры при изменении скорости буксировки 2.Однако известное устройство имеет недостаточную помехозащищенность, вызванную .тем, что рывки при буксировке и качке судна-буксира передаются через кабель ввода на сейсмоаппаратуру.Целью изобретения является уменьшение буксировочных помех.Указанная цель достигается тем, что уст ройство для буксировки сейсмоаппаратуры, содержащее судно-буксир, буксировочный трос, на котором закреплены буи, связанные тросиками с секциями сейсмо-аппаратуры, и кабель ввода, дополнительно содержит изолирующий буй-параван,...
Заливочное устройство для морских жидкостнонаполненных сейсмокос
Номер патента: 1081594
Опубликовано: 23.03.1984
Авторы: Крючков, Михайленко, Сунь, Черненко
МПК: G01V 1/38
Метки: жидкостнонаполненных, заливочное, морских, сейсмокос
...что снижает ее работоспособность. Кроме того, конструкция клапана сложна в изготовлении и дорогостояща, требуется высокоточное сопряжение деталей, количество их велико (накаждую секцию по две штуки), что резко5удорожает стоимость сеисмокосы.чЦелью изобретения является упрощение конструкции и улучшение техники безопасности.Поставленная цель достигается тем, что10 заливочное устройство для морских жидкостнонаполненных сейсмокос с соединительными муфтами, содержащее штуцер. иклапан, расположенный на корпусе соединительной муфты сейсмокосы, дополнительносодержит цилиндрическую поршневую, пару15си фиксатор, причем цилиндр поршневои пары сообщается со штуцером, поршень выполнен с возможностью вращения в цилиндре и снабжен стыковочным...
Прибор для акустического каротажа высокотемпературных скважин
Номер патента: 1081595
Опубликовано: 23.03.1984
Авторы: Белоконь, Гофман, Петренко, Рафиков, Резник
МПК: G01V 1/52
Метки: акустического, высокотемпературных, каротажа, прибор, скважин
...с герметичной изоляцией и корпуса прибора через заполненную буровой жидкостью внутреннюю полость акустического изолятора и электронный блок на вход оконечного усилителя и далее через каротажный кабель в наземное измерительное устройство. По этому же проводу от источника анодного питания из электронного блока подается анодное питание на анод лампы второго каскада предварительного усилителя через анодную нагрузку1081595 48, накальный 9 и высоковольтный 10 источники питания, анодная нагрузка 11 для второго каскада предварительного усилителя 3. Электрическая связь электронного блока 5 с предварительным усилителем 3 осуще ствляется с помощью проводов 12 и 13 и герметичных электровводов 14. Предварительный усилитель 3 содержит первый 15 и...
Синхронизирующее устройство для геоэлектроразведки
Номер патента: 1081597
Опубликовано: 23.03.1984
Автор: Гельд
МПК: G01V 3/08
Метки: геоэлектроразведки, синхронизирующее
...соединены с выходами формирователя принимаемых опорных импульсов и задающего генератора, а выход соединен со счетным входом делителя частоты, подсоединенного к входам формирователя собственных тактовых импульсов, выход которого подключен к первым входам двух формирователей импульсов сброса, которые через элемент ИЛИ сое. динены с входом сброса делителя частоты, дополнительно введены три элемента И, первый из которых является двухвходовым, а два других - трехвходовыми, первые входы которых соединены с выходом формирователя принимаемых импульсов, вторые входы - с выходом формирователя собственных тактовых импульсов, выход первого элемента И соединен с третьим входом второго элемента И, выходы второго и третьего элементов И...
Резистивиметр
Номер патента: 1081598
Опубликовано: 23.03.1984
МПК: G01V 3/12
Метки: резистивиметр
...среде), и тем самым избавиться от нежелательных явлений, возникающих при сооружении водоприемных устройств, а с другой стороны дает возможность непосред ственно определять УЭС жидкости, находящейся в пористой среде.,Использование диэлектрика в качестве материала пористого наполнителя целесообразно с целью повышения чувствительности резистивиметра. Чем выше УЭС скелета пористой среды, тем резче проявляется зависимость УЭС водонасыщенной среды от УЭС насыщающей ее жидкости.Таким образом, резистивиметр, снабженный проницаемым кожухом, охватывающим электроды, а пространство между кожухом и электродами которого заполнено пористым диэлектрическим материалом, позволяет проводить достоверные измерения УЭС жидкостей непосредственно в...
Градиентометр
Номер патента: 1081599
Опубликовано: 23.03.1984
Авторы: Веряскин, Михайлов, Монахов
МПК: G01V 7/02
Метки: градиентометр
...является необходимость сохранения опорной базы между разнесенными гравиметрами.Цель изобретения - повышение точности и стабильности градиентометра.Цель досТигается тем, что в градиентометре, содержащем два чувствительных элемента, систему магнитного подвеса, систему регистрации взаимного смещения чувствительных элементов и систему сверхпроводящих элементов, чувствительные элементы выполнены в виде двух соосных цилиндрических колец из сверхпроводника первого рода, свободно подвешенных в собственном 5 10 15 20 25 40 45 50 55 магнитном поле и связанных общим для них магнитным потоком.На чертеже представлена схема, поясняющая принцип действия градиентометра.Предлагаемое устройство содержит чувствительные элементы 1 и 2, систему 3...
Способ поиска и разведки нефтяных и газовых залежей в коллекторах порового и трещинного типов
Номер патента: 1081600
Опубликовано: 23.03.1984
Авторы: Марков, Рыбаков, Чепак
Метки: газовых, залежей, коллекторах, нефтяных, поиска, порового, разведки, типов, трещинного
...кгс/см. В случае встречи аномалии с перепадом давления до 91 - 100 кгс/см и выше, являющейся причиной частых технических аварий в бурении, необходимо принятый за средний перепад давления в 50 - 90 кгс/см 2 принять условно максимальным и дальнейшее поисково-разведочное бурение продолжать по поперечному профилю. В этом случае истинный максимум аномалии высокого пластового давления как бы оконтуривается поисковыми скважинами. Все пробуренныескважины исследуются не только на пластовое давление, но и на приток нефти и воды. Если в скважине, расположенной в центре аномалии с небольшим перепадом давления в 10 - 15 кгс/см", не получено нефти, то данный участок является бесперспективным на нефть и газ и дальнейшее поисковое бурение следует здесь...
Способ сращивания отрезков бронированных каротажных кабелей
Номер патента: 1081601
Опубликовано: 23.03.1984
Автор: Лучинович
МПК: G01V 13/00
Метки: бронированных, кабелей, каротажных, отрезков, сращивания
...необходимом положении и при этом качественно их соединить.Целью изобретения является повышение производительности труда при сращивании отрезков кабелей.Эта цель достигается тем, что согласно способу сращивания отрезков бронированных каротажных кабелей при разноске проволок внутренней брони стыки проволок оставляют без соединения в подвитом состоянии, концы проволок в местах стыка за 1гибают по дуге окружности с радиусом допустимого изгиба кабеля и притупляют.Эти дополнительные операции позволяют ликвидировать трудоемкий процесс сваривания проволочек внутренней брони.На проволоку, навитую плотными рядами, действует сила трения, необходимая для удержания проволок в навитом состоянии, которая, как указывалось, рассчитывается формулой Эйлера...
Способ прогнозирования наличия нефтяных оторочек в залежах углеводородов его варианты
Номер патента: 1083142
Опубликовано: 30.03.1984
Авторы: Горшков, Лисицын, Ткачев, Холодилов
МПК: G01V 9/00
Метки: варианты, залежах, наличия, нефтяных, оторочек, прогнозирования, углеводородов
...нефтяной оторочки. Во втором варианте отбирают пробы, стабильного конденсата, определяют в них 2-метилнафталин и при содержании его более О, 1 мас.Х делают 45 вывод о наличии нефтяной оторочки.В третьем варианте отбирают пробы стабильного конденсата, определяют в иих суммарную концентрацию ароматических углеводородов нафталинового ряда с диапазоном температур кипениЫ 210-280 С и при содержанииОих более 0,4 мас.% делают вывод о наличии нефтяной оторочки.,;Способ основывается на известном 55 факте присутствия практически во всех нефтях нафталина и его алкильных производных, а также на установмг 2ленной закономерности, заключающейся в том, что стабильные конденсаты газоконденсатных месторожденийразличных нефтегазоносных провинцийсодержат...
Устройство для обнаружения объектов
Номер патента: 1084609
Опубликовано: 07.04.1984
Авторы: Гаевский, Салов, Шевченко
МПК: G01V 8/16
Метки: обнаружения, объектов
...лучами, отраженными от обьекта и преобразует световой сигнал в электрический, означающий отсутствие объектаЭта информация является ложи25 нои. В зависимости от отражательной способности поверхности объекта и рас стояния до нее ложная засветка фотоэлемента может быть более или менее устойчивой, что приводит к снижению достоверности обнаружения крупногаба-ЗО ритных объектов.Кроме того, известное устройство характеризуется недостаточной достоверностью обнаружения объектов при уменьшении прозрачности оптической З 5 среды между линзой и ретрорефлектором что обусловлено ограничением предельной мощности излучателя. При приближении к оптической оси устройства объекта, окруженного облаком водяного 4 О пара (при прокатке горячего металла),...
Возбудитель вибраций гидравлического источника сейсмических сигналов
Номер патента: 1086394
Опубликовано: 15.04.1984
МПК: G01V 1/155
Метки: вибраций, возбудитель, гидравлического, источника, сейсмических, сигналов
...рамы, соединенными с опорной плитой, с другой10 151202530 условием контактной. прочности грунта, поскольку при увеличении площади плунжеров и неизменном давлении . рабочей жидкости, подаваемой в рабочие гидравлические полости, увеличивается величина удельного давления на грунт.Цель изобретения - повьппение4 сейсмической эффективности источника за счет расширения диапазона регулирования. энергией воздействия на грунт, а также упрощение конструкции и повышение долговечности возбудителя вибраций. Поставленная цель достигается тем что в возбудителе вибраций гидравлического источника сейсмических сигналов, содержащем опорную плиту, инерционную массу с разделенным неподвижной герметичной перегородкой цилиндрическим каналом, в котором...
Сейсмическая станция
Номер патента: 1086395
Опубликовано: 15.04.1984
МПК: G01V 1/24
Метки: сейсмическая, станция
...нагруженный на своюмагнитную головку. Суммарный коэффициент усиления составного усилителязаписи больше, чем коэффициент усиления первого усилителя записи на30 дБ,Для амплитудной калибровки усилителей, записи на их вход подается сиг-"нал частотой в 2 Гц постоянной амплитуды. Величина сигнала выбрана так,что он записывается с полным испольэованием всего динамического диапазона в 40 дБ, Этот же сигнал записывается другой магнитной головкой науровне меньшем на 30 дБ, т,е. всегона 10 дБ 1,в 3,16 раза) превышающемуровень собственных шумов канала (2).Недостатком известной сейсмическойстанции, использующей такую записьдля амплитудной калибровки, являетсяневысокая точность калибровки, таккак калибровочный сигнал должен в10-30 раз превышать...
Устройство для геофизической разведки
Номер патента: 1086396
Опубликовано: 15.04.1984
Авторы: Бучин, Манойленко, Попов
МПК: G01V 3/04
Метки: геофизической, разведки
...на чертеже.Устройство содержит источник пита-ния 1, который через датчик тока 2связан с питакицими электродами 3 и 4,измерительный электрод 5, соединенныйс одним из входов сумматора 6 и входом компаратора 7, выход которого всвою очередь соединен со входом электронного ключа 8. Выход электронногоключа 8 связан с неинвертирукицим входом усилителя с изменяемым знаком коэффициента усиления 9, оба входа которого соединены с выходом генераторанапряжения компенсации 1 О, вход которого, в свою очередь, связан с выходом упомянутого датчика тока 2, а стем же выходом датчика тока 2 соединен один из входов измерительного прибора 11, второй вход которого соединен с выходом сумматора 6.Устройство работает следующим образом,С помощью регулируемого...
Способ определения относительного значения ускорения силы тяжести
Номер патента: 1086397
Опубликовано: 15.04.1984
Авторы: Воробьев, Захарьящев
МПК: G01V 7/00
Метки: значения, относительного, силы, тяжести, ускорения
...Т 1, равную температурестенок сосуда, а вторая пластинка -более высокую температуре Т 2Первая пластинка бомбардируется с ле Овой стороны молекулами газа, обладающими скоростью Ч.1, соответствующей температуре стенки сосуда Т , исама отбрасывает с этой сторонымолекулы газа со скоростями Ч 1. Справой же стороны эта пластинка бомбардируется молекулами со скоростями Ч, а сама отражает молекулы соскоростями Ч. Поэтому первая пластинка получает от каждой молекулы,обладающей массой ш , определенныйизбыток количества движения(шоЧ " т Ч ). Соответствующая этоО 1муизбытку количества движения сила,которая действует на первую пластинку со стороны второй пластинки, пропорциональна концентрации молекулгаза.Однако при повышении давления,когда...
Способ выявления горизонтов, перспективных на оруденение
Номер патента: 1086398
Опубликовано: 15.04.1984
МПК: G01V 9/00
Метки: выявления, горизонтов, оруденение, перспективных
...особенно карбонатных, в результате воздействия на них рудоносных рас,творов, магматических расплавов и т,д, Прн этом отмечается строгая приуроченность формирующихся рудных залежей не только к определенным породам, но и к определенным горизонтам одних и тех же пород. Такая избирательность замещения пород определяется особенностями их химического и минерального состава и различными физико-механическими свойствами.Создав теоретическую или экспериментальную модель формирования минерализации определенного генетического типа и установив оптимальные условия рудообразования в зависимости от состава, концентрации, кислотности-щелоч. ности воздействующих растворов и термодннамических параметров, можно подвергнуть обработке в этих оптимальных...

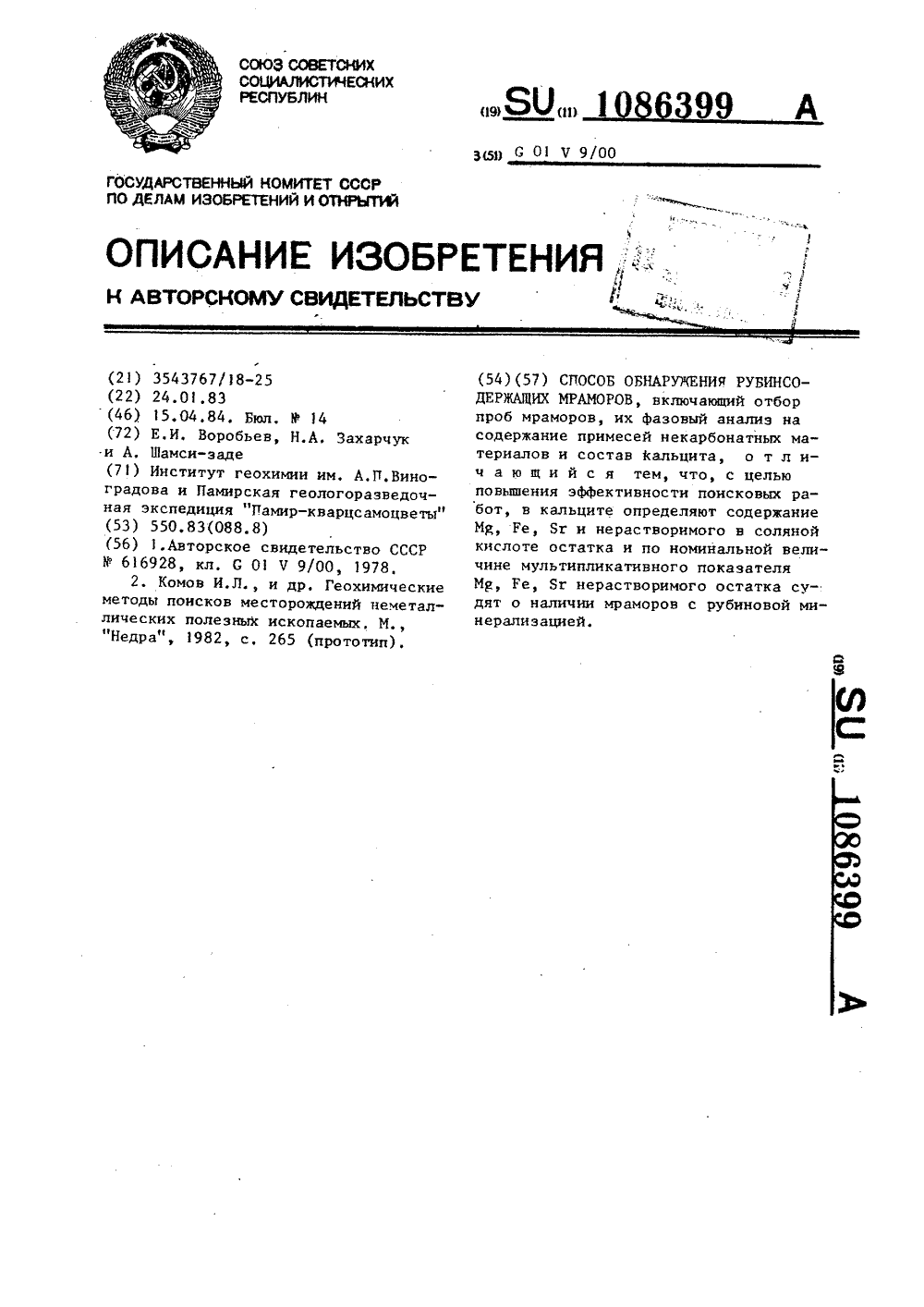

Способ обнаружения рубинсодержащих мраморов
Номер патента: 1086399
Опубликовано: 15.04.1984
Авторы: Воробьев, Захарчук, Шамси-Заде
МПК: G01V 9/00
Метки: мраморов, обнаружения, рубинсодержащих
...минералы-примеси), определяют минеральный состав породы (количество карбонатной фазы-кальцита и количество некарбонатных минералов-примесей) и состав карбонатной фазы-кальцита, по минимуму мультипликативного показателя Мр, Ре, Бг нерастворимого остатка выявляют участки гслои, пласты,5 О пропластки 1 максимально благоприятные на рубиновую минерализацию.Предлагаемый способ позволяет получить количественную геологическую информацию о наличии продуктивных 55 на рубин толщ мраморов и выделять собственно рубиносодержашие прослои, причем поиски ведутся по более широ 399ко распространенному признаку, нежели визуальное нахождение рубиновойминерализации, и более легко обнаруживаемому.Использование карбонатного анализа (сокращенного) на Мя, Ре,...
Способ поисков и разведки термальных и минеральных залежей подземных вод
Номер патента: 1086400
Опубликовано: 15.04.1984
Авторы: Кузнецов, Навасартян, Островский, Рыбаков
МПК: G01V 9/02
Метки: вод, залежей, минеральных, подземных, поисков, разведки, термальных
...раздела, Залежи неструк; оотурного типа не могут быть открытыизвестным способом.Цель изобретения - повышение эффективности способа поиска и разведки термальных и минеральных залежейподземных вод.Поставленная цель достигается тем,что согласно способу поисков и разведки термальных и минеральных залежейподземных вод, включающему бурениепоисковых и разведочньгх скважин,электрокаротаж, измерение температуры, дебита и компонентного состававоды во всех водоносных горизонтах,поисковые и разведочные скважины закладывают в зпицентральной зоне современных и древних землетрясений,строят карты иэотерм, по максимальным значениям которых фиксируютцентр залежи.Предлагаемый способ, в отличие отизвестного, не предусматривает предварительные...
Источник сейсмических сигналов
Номер патента: 1087936
Опубликовано: 23.04.1984
Авторы: Бахарев, Иванников, Ивашин, Милорадов, Пупышев
МПК: G01V 1/135
Метки: источник, сейсмических, сигналов
...амплитуды силового воздействия.Поставленная цель достигаетсятем, что в источнике сейсмическихсигналов, содержащем опорную плиту,электрический двигатель возвратно-поступательного движения с индуктороми якорем, выполненным в виде поршнягидротрансформатора сил и линейныхперемещений, включающего герметичныйзаполненный жидкостью бак, состоящийиз верхней и нижней Подвижных однаотносительно другой частей, и инертлную массу, опертую на верхнюю частьбака, индуктор закреплен ня жегтклсвязанной с опорной плитой нижнейчасти герметичного заполненного жидкостью бака.Кроме того, верхняя подвижнаячасть герметичного заполненного жидкостью бака выполнена ввиде упругой мембраны, непосредственно на которой размещена крышка, жестко связанная с...
Крутильный сейсмометр
Номер патента: 1087937
Опубликовано: 23.04.1984
Автор: Левшенко
МПК: G01V 1/16
Метки: крутильный, сейсмометр
...устройства 8, . Устройство работает следующим образом,Сейсмометр устанавливается корпусом 4 в грунт таким образом, что плоскость чувствительного элемента 5 ориентируется вдоль горизонтальной составляющей геомагнитного поля. Перед проведением измерения сейсмического сигнала арретирующее устройство 8 освобождает ферромагнитный диск 3, который получает возможность свободно поворачиваться вокруг вертикальной оси 6, Посредством возбуди"с теля 1 через контактный узел 2 и механизм 7 возврата, ферромагнитному диску 3 вместе с чувствительным элементом 5 сообщают эталонные гармонические колебания постоянной 1частоты и амплитуды, которые вызывают появление ЭДС в чувствительном элемен" те 5. Механизм 7 возврата обеспечивает постоянный...
Пьезоэлектрический сейсмометр
Номер патента: 1087938
Опубликовано: 23.04.1984
Автор: Фремд
МПК: G01V 1/16
Метки: пьезоэлектрический, сейсмометр
...массы и ускорению колебаний. Эта сила в сейсмометре раскладывается на три составляющих, дейстпьезоэлементов возникают пропорциональные действующим силам электрические заряды, которые подаются иа схему регистрации (не показана),Пьезоэлектрический сейсмометр дает следующий положительный эффект: уменьшить габаритные размеры прибора в 1,5-2 раза, что особенно важнопри проектировании скважинных и донныхсейсмографов, а уменьшение в 2-3 разаколичества основных деталей сейсмометра по сравнению с существующимиприводит к повышению технологичности изготовления прибора и повышению егостоимости. ород, улЯроектная, 4 1 1087938 2Изобретение относится к технической физике, в частности к сейсмометрии и может быть использовано дляприема и преобразования...
