G01V — Геофизика; гравитационные измерения; обнаружение скрытых масс или объектов; кабельные наконечники

Номер патента: 274251

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Техники

МПК: G01V 9/00

Метки: медно-никелевбгх, поисков, сульфидных

...гцдротермальнь 1 мц преоб 10 разованиямп. Степень вторичного изменениястанавливают прп изучешпт шлифов породы.Затем определяют изотопный состав бора исодержание бора в образцах. Поскольку соотношения В 1 тВтс в различных породообразую 15 щих минералах пробы близки, в пробах можетбыть определен изотоппый состав общего бора,Изотопный состав бора следует определятьпо разработанной во ВНИИМТРе методике,20 которая позволяет выделить бор из пород ссодержанием 2 - 4,цкг/г бора и определитьего цзотопный состав с погрешностью +-0,008отношения изотопов.274251 Составитель И. Б. Трофимова Корректоры: Е. Ласточкина и Л. Корогод Редактор Б, Федотов Заказ 2560/8 Тираж 480 ПодписноеЦ 1-1 ИИПИ Комитета по делам изобретений и открытий прп Совете...

Номер патента: 274402

Опубликовано: 01.01.1970

Авторы: Института, Краснодарский, Молоканов, Седин

МПК: G01V 1/20

Метки: исследований, сейсмических

...схем 8, выходных усилителей 9 с автоматическим регулятсром усиления, детекторов (преобразователей сигналов) 10 и многоканального регистратора 11.Работает устройство следующим образом.Виоратор 2, управляемый генератором 1, устанавливают на поверхность изучаемой среды, на которой размещают также сейсмоприемники 3. Излученные сигналы, пройдя через среду, попадают в приемник 3 и через усилители 4 подаются на входы обычных электрических линий задержки б, каждая из которых состоит, например, из цепочки индукционно-емкостных звеньев с отводами.Каждый отвод подключен к выходу фильтра 7 верхних частот (для случая, когда скорость изменения частоты колебаний в сигнале положительна), причем граничная частота каждого фильтра связана с параметрами...

Номер патента: 274403

Опубликовано: 01.01.1970

Авторы: Балашканд, Ефименко, Майоров, Солодилов, Филиппов

МПК: G01V 1/133

Метки: возбуждения, колебаний, сейсмических

...перед выхлопом в камере развивается высокое (порядка 100 атл) давление, вследствие чего камера должна быть очень прочной. Прц поджигании горючего после выхлопа воздуха в воду излучаемая волна делится на два имЗаявитель Раменское отделение гпульса, из которых первый связан с выхлопом воздуха, второй с поджпганцем горючего в образовавшемся пузыре. Кроме того, в обоих случаях вследствие длительного расширения 5 пузыря спектр излучаемой волны сдвигаетсяв ооласть аслот оолее низких, чем используемые в сейсморазведке методовт отраженных волн. Поэтому сжигать смесь надо непосредственно в начале выхлопа воздуха в воду и с 10 большой скоростью. С этой целью согласноданному способу топлцво распыляют перед подходом потока воздуха к сопловой...

Номер патента: 274404

Опубликовано: 01.01.1970

Авторы: Газовой, Губкина, Московский, Рапопорт

МПК: G01V 1/32

Метки: задержки, переменной, сейсмических, сигналов, создания

...равный требуемой задержке. Поскольку режим работы должен быть непрерывным, наиболее удобна круговая раз- З 0 вертка электронного луча трубки, т. е, запись сигнала вдоль кртовой дорожки.Записашпяе сш палы считываются вторым электронным лучом, движущимся по той же круговой дорожке. Считывающий луч выравнивает потенциал мишени. При этом предыдущая запись стирается, что подготавливает новую запись следующего временного интервала. Максимальное время задержки не превышает времени, за которое каждый из лучей обегает круговую дорожку, т. е. периода развертывающего напряжения, При данной частоте развертки оно определяется сдвигом фаз между развертками обоих лучей.Для создания переменной задерименять либо сдвиг фаз между ралибо их...

Номер патента: 274405

Опубликовано: 01.01.1970

Авторы: Гаврюшин, Завалко, Матусевич, Сучков

МПК: G01V 1/36

Метки: информации, сейсмической

...статические и динамические поправки и подвергают эти сигпалы разнополярному однополупериодному линейному детектированию. Однополярные сигналы перемножают порознь по различным ьременным направлениям и нормируют таким 5 образом, что для однократных сейсмическихволн сохраняется динамический диапазон. Все перемноженные и нормированные сигнал алгебрапчески суммируют.Совокупность операций (квазиперемноже пие с накапливанием) в математической форме имет ьид+Уд И - Ь- 1 - 2 гдеУ;(г, -.)1, / - У,(, ) соответственно положительные и отрицательные однополуЗо периодно линейно детектированные сейсмиче274405 Предмет изобретения Составитель Л, И, Митрофанова Техред Т, П, Курилко Корректор С. А. Кузовенкова Редактор Б. Б. федотов Заказ 2566/7 Тираж 480...

Номер патента: 274406

Опубликовано: 01.01.1970

Авторы: Бинкин, Богданов, Воскресенский, Петров, Спасибухое

МПК: G01V 1/32

Метки: разрезов, сейсмических

...Затем срел- НЮЮ ТОП(Ч ПОЛОСЫ ВОСПРОПЗВСДСНП 51 (СЧММП- рОВанп 51) перезсш 210 т В лостято 1 ПО близку 0 соседнюю точку разреза,: дпр Мер х;.;1, полосу снова поворачивают вокруг этой точки, а суммарный сшч 1 ал прп всех значениях чглон запнс 1 В 2101 и ГОне с коорд 11 н,тамп х Выбрав таким оорязом нд оорабатывяемом р азрсзе ряд Ол 1 зкпх точек с НООГ)дпн я та ми хлостаточпых для полного Воспропзвеленпя разреза, поочередно номеПают В нп середину полосы елмировПня. Гри этом около кажлой точки полол повордНндют, я с м 12 рнп (Н 1 пял заГ 1 псывд 10 Г В соотвстст Вующпх точках . я. На результирующем разрезе. ИзоОраженпе суммарн 01 О спГнал мзжет оыть полу 1 ено разлп 1 пымн путяи: лпоо суммарный снгнд,т накапливают прп всех углах...

Номер патента: 274407

Опубликовано: 01.01.1970

Авторы: Горин, Мащенко

МПК: G01V 13/00

Метки: параметров, сейсмоприемник08

...1 в линию связи 3 подается напряжение полярности, обратной пусковому. Дистанционные переключатели срабатывают ц исполнительные блоки приводятся в исходное положение,25 вления 1, пзмерирегистрации, лиы 4, осццллограрезисторы шунтопитания, исполни изобретен ства.Оно содертельные схению связифы б, сейсявой коробки еда жит пун мы 2 на 3, гальва оприемн 7, источ кт уира пунктанометр ики б, ники 8 Устройство для ссйсмоп рцсмнцков ленця, измеритель сейсмопрцемнцков Изобретение относится к устроиствам для автоматического определения калибровочных характеристик сейсмопрцемников, расставленных вдоль двухпроводной линии связи.Известны устройства для определения параметров сейомоприемников и гальванометров, содержащие пункт управления,...

Номер патента: 274408

Опубликовано: 01.01.1970

МПК: G01V 3/40

Метки: 274408

...чувствительность возникают существенные погрешности из-за увеличения угловых поворотов подвесной системы относительно направления регистрируемой составляющей.Предложенный элемент отличается тем, что на подвесной системе установлено дополнительное подвижное кварцевое зеркало, а на цельнокварцевой рамке укреплено неподвижное кварцевое зеркало. Это позволяет повысить точность регистрации магнитных вариаций и обеспечить одновременную запись вариаций на двух различных уровнях чувствительности. кал 4, 5 и магнита 6. В непосредственной близости к зеркалу б под углом к нему к рамке приварено па стерженьке Т неподвижное кварцевое зеркало 8, обеспечивающее 5 многократные отражения световых лу чейзеркала б.Элемент обеспечивает одновременную...

Номер патента: 274409

Опубликовано: 01.01.1970

МПК: G01V 3/40

Метки: 274409

...осям катушек, и по силе тока в катушках и величине модуля вектора суммарного поля определяют компоненты магнитного поля.Это позволяет выполнять компенсационные измерения, исключить зависимость показаний НТ МАГНИТНОГО ПОЛ На чертеже представлена схемаметра.В объеме квантового датчика -ра 1 создают с помош,ью катушектаемых через разделительные емкоснератора 4 сдвинутыми на 90 фазлем 5 переменными токами, магнитвращающееся вокруг оси с частотоиСигнал с выхода датчика, частотапропорциональна модулю вектораго поля, поступает на фазовый де274409 Предмет изобретенив Составитель Л. Ю. Байдакова Редактор Б, Б, федотов Корректоры: В. Петрова и Е. ЛасточкинаЗаказ 2633/7 Тираж 480 ПодписноеЦНИИПИ Комитета по дедам изобретений и открытий при...

Номер патента: 274410

Опубликовано: 01.01.1970

МПК: G01V 13/00

Метки: 274410

...для измерения абсолютных значений ускорения силы тяжести. 5Известен способ изготовления подвижных центральносимметричных отражающих тел двухлучевых интерферометров, состоящий в жестком соединении двух отражателей типа тройное зеркало, 10Этот способ малоэффективен, так как добиться с его помощью необходимой симметрии тела, а также того, чтобы центр тяжести тела, центр его симметрии и вершины тройных зеркал лежали в одной точке, можно 15 только путем длительной и трудоемкой юстировки.Данный способ отличается тем, что предварительно изготавливают три одинаковых параллелепипеда размером а)(а(2 а и затем 20 жестко связывают их, например на оптическом контакте, так, чтобы длинные ребра параллелепипедов были взаимно перпендикулярны. Это...

Номер патента: 275250

Опубликовано: 01.01.1970

Авторы: Кальварска, Кудр, Мартышев, Преображенский

МПК: G01V 3/18

Метки: каротажа, электромагнитного

...ферромагнитным сердечником 10.Калибрующая цепь состоит из резистора 11 и конденсатора 12, соединенных параллельно.В качестве коммутирующего устройства, служащего для подключения этой цепи парал лельно резистору 4, применен ртутный переключатель Я представляющий стеклянную ампулу с впаянными в нее металлическими контактами, в которой находится капля ртути. Провода 14 и 15 служат для подачи пита- ЗО ющего напряжения на генераторную катуш275250 7 Тираж 480ография, пр. Сапунова дписиое Заказ 2887/ 3ку, а провода 1 б и 17 - для измерения э.д.с. в цепи приемной катушки.Генераторная и приемная катушки, трансформатор, а также все остальные элементы зонда размещены на текстолитовом основании 18 (см, фиг. 2).Резисторы 4, 5, 11, конденсатор 12 и...

Номер патента: 275251

Опубликовано: 01.01.1970

Авторы: Зельцман, Лидерман, Мильман, Скуратовский

МПК: G01V 3/18

Метки: каротажа, методом, скважин, электромагнитным

...7 модулирующего напряжения.При питании скважинного прибора стабильным переменным током достаточно низкой частоты модулирующее напряжение мо)кет сниматься,со вторичной обмотки трансформатора (например, силового), включенного в токовую цепь.При. перемножении сигнала и модулирован.ного по фазе напряжения, кроме высокочастотных и постоянной составляющих, в токефазового детектора 4 имеются составляющиепромежуточной (т. е. модулирующей) частоты и ее гармоник.Амплитуды четных и нечетных гармопцкпромежуточной частоты пропорциональны соответствующим квадратурным компонентамсигнала.Напряжение на нагрузочном фпльтрс фазового детектора 4, содержащее четные и нечетные гармоники промежуточной частоты,передается по одноканальной телеметрической...

Номер патента: 275433

Опубликовано: 01.01.1970

Авторы: Аббасов, Али, Ганбаров, Гуревич

МПК: G01V 1/36

Метки: данных, разведки, сейсмической

...магнитную головку 1, вычитатель 2, усилители 3 и 4, линию задержки б, выходной каскад б и перописец 7. Непрерывное вычитание сигналов происходит следудощим образом.Суммарные сейсмические сигналы, вызванные действием первого и повторных даров,5 записываются на носитель магнитной памяти.Далее путем цх воспроизведения определяютпериод пульсации т (фцг. 1) ц относительнуюинтенсивность Р сейсмических сигналов, вызванных первым А, ц повторными Ад ударами:10лдР=АдЗатем, зная ти Р, записанные на магнитный носитель сейсмические сигналы подсчиты 15 ваются через канал воспроизведения, блоксхема которого показана па фцг. 2, Эта схемаработает по следующему принципу. Начинаяс момента 1 д вступления волн от первого удара (фцг. 1), сигнал с...

Номер патента: 275435

Опубликовано: 01.01.1970

Автор: Тимошин

МПК: G01V 1/28

Метки: накопления, повторяющихся, сейсмических, сигналов

...выход через ключ 18 соединен с магнитной головкой 10 при записи первого процесса для нанесения опорных импульсов на ленту,Устройство работает следующим образом. Сигналы с выходов усилителей 1 модулируют импульсы по амплитуде или ширине в импульсных модуляторах 2, на которые поступают опорные импульсы большой скважности от генератора 5, Импульсы на входах модуляторов 2 запоминаются в ячейках 3 на емкостях и хранятся в них в течение периода между соседними опорными импульсами, после чего импульс заменяется новым отсчетом сигнала. Поэтому запоминаемый на емкости сигнал должен быть считан в промежутке между опорными импульсами и записан на ленту с помощью головки 11. Для этого необходимо открыть ключ 4 в определенный момент времени с...

Номер патента: 275436

Опубликовано: 01.01.1970

Авторы: Байконуров, Умирь

МПК: G01V 1/157

Метки: возбудитель, волн, импульсный, упругих

...(датчиком) упругих волн 15,15 Возбудитель (датчик) упругих волн 15 состоит из регулировочпого электрода 1 б (см.фиг, 2), неподвижного электрода 17, патрона 18, изоляционной резьбовой втулки 19, переходника 20 и трубы 21, служащей для обратно.20 го токопровода.Работа устройства заключается в следующем. Батарея конденсаторов 7, которая выполняет функцию накопителя энергии, заряжается от сети переменного тока через высо ковольтный преобразователь 1, б, 8, 11, 12.Когда напряжение на обкладках батарей конденсаторов достигает 8 кв, электронный синхронизатор записи 14 сокращает воздушный зазор разрядника 13, и происходит пробой воз душного зазора. Короткий импульс с крутым275436 фиг фиг.2 Заказ 2759/15 ираж 48 дписпо ппограсрпп, пр. Сапунова,...

Номер патента: 275437

Опубликовано: 01.01.1970

МПК: G01V 1/32

Метки: 275437

...работает следующим образом, Ьлок 1 воспроизводит сейсмограммы (сейсмокинофильмы) в обратную сторону одновременно для всех каналов. Полученные колебания попадают в блок сжатия сигналов во времени 2 (блок ускорения), обеспечивающий ускорение воспроизведения сигналов, для чего в блок 2 подается напряжение от вычислительного устройства б, в которое поступает сигнал, пропорциональный зависн.чости скорости от времени, из блока скорости б, на вход которого поступают импульсы отметки времени с сейсмограммы (из блока воспроизведения 1). Сжатые во время сейсмические сигналы (сжатие осуществляется, например, с помощью рециркулярных линий задержки) поступают на акустические излучатели 7 (на фиг. 1 блок 4) в модель 8. К блоку 4...

Номер патента: 275438

Опубликовано: 01.01.1970

Авторы: Амелькин, Афанасьев

МПК: G01V 3/40

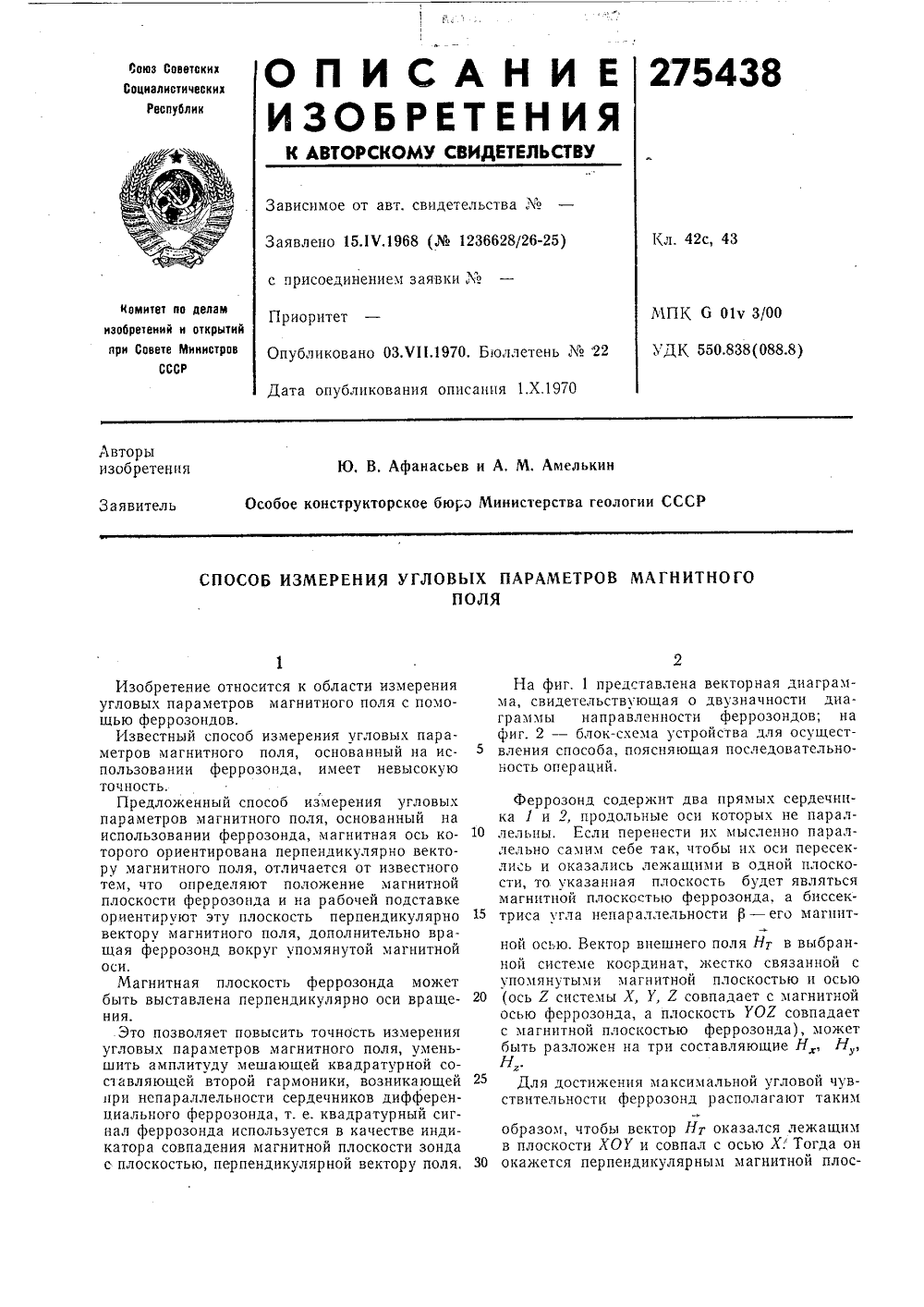

Метки: магнитногополя, параметров, угловых

...анализатора Осциллограф 10 и анализатор 11 подключены к выходу избирательного усилителя б. В ряде случаев при достаточной избирательности усилителя надобность в анализаторе может отпасть.Измерение сводится к следующему. Поворотную подставку 5 вместе с призматическим ложем 4 и установленным в нем феррозондом 3 поворачивают вокруг вертикальной оси МУ до тех пор, пока стрелка измерительного прибора 9, подключенного к выходу синхронного детектора 8 (реагирующего на синфазную составляющую напряжения второй гармоники), не установится на нуле. Уровень напряжения этой составляющей может быть оценен визуально по осциллографу 10 и измерен с помощью анализатора 11 (настраиваемого на вторую гармонику) и вольтметра 12. После того как уровень...

Номер патента: 276173

Опубликовано: 01.01.1970

Авторы: Каплунов, Полонски, Полшков

МПК: G01V 1/22, H04B 3/00

Метки: многоканальная, связи

...влиянию со стороны первого канала, при этом:Лт, - комплексное сопротивление на выходе передатчика первого канала; Лт, - то же, второго канала; Лн, - комплексное сопротивление на входе приемника первого канала; Еи, - то же, второго канала; е - э. д. с. источника сигнала (передатчпка) первого канала.После преобразования схема двух несимметричных цепей (фиг. 1) была представлена в виде схемы моста (фиг. 2), в одну из диагоналей которого включен передатчик влияющего канала (е), а в другую диагональ - нагрузка канала, подверженного влиянию (У). Условие отсутствия влияния первого канала на второй или, применительно к эквивалентной схеме, отсутствие влияния источника э,д.с. на нагрузку 7 сводится к условию баланса моста: Это условие...

Номер патента: 276452

Опубликовано: 01.01.1970

Авторы: Симонов, Харин

МПК: G01V 3/10

Метки: rlxhlheckas, библиотека, патению

...в определенном порядке. Вслучае включешя одной из индукционных катушек в обратной иоследовательпости устран 5 ется влияние линейных перемещений основания па точность измерения его угловых смещенийНа фиг. 1 и 2 изображен общий вид мапштоэлектрического виоратора ВБГ 1-3 в двух проекциях.Описываемый виброграф содержит основание 1, планку 2, постоянньй магнит с иолосПЫМИ Паконсспи 1 Ками 3, КРОПШТИ 1 П 4, КРЫШИ)5, резиновую прокладку 6, клеммы 7, ручку б,провод 9, сердечник 10, шарикоподшипнпк 11,ограничительную пластинку 12, полуось И,Вщт разбаланса 14, раму 1 б, рамку с индукционной катушкой 1 б, магнитный баланс 17.Магнитоэлектрический виброграф с гальвапометрической регистрацией на осциллографпредставляет собой колебательную систему...

Номер патента: 276453

Опубликовано: 01.01.1970

Автор: Дадерко

МПК: G01V 1/36

Метки: воспроизводимых, полевых

...после суммирования (по любому известному закону) даже с недоспрямлсцными осями сицфазности, дают ложные грани цы на временном разрезе, что приводит к его неправильной геологической интерпретации.Цель предлагаемого изобретения заключается в повышении эффективности подавления волн-помех прп многократном суммировании записей.Согласно изобретению, указанная цель достигается тем, что при перезаписи полевых магнитограмм кпнематические поправки вводят только в годографы однократно-отраженных волн, не спрямляя годографов волн-помех, путем замедления перемещения записывающих элементов во время воспроизведения воспроизводящими элементами волн-помех.Сущность изобретения поясняется чертежом, на котором для сравнения приведены годографы однократно,...

Номер патента: 277129

Опубликовано: 01.01.1970

Авторы: Зальцман, Лидерман, Мильман, Опытно, Скуратовский

МПК: G01V 3/18

Метки: сигнала, электромагнитногокаротажа

...устройства в электронный блок скважннного прибора.Предложенный способ дает возможностьвыделять сигнал на фоне помех, совпадающих 5 с ним по частоте и произвольно сдвинутых относительно него по фазе прп измерении электрокаротажной аппаратурой. Он отлпчается тем, что прием н модуляцию сигнала осуществляют одновременно.10 Согласно изобретению сигнал модулпруютнепосредственно прп его формировании в устройстве для отбора информации напряжением неизменной амплитуды, частота которого ниже частоты сигнала. Помехи на частоте 15 сигнала как в соединительных проводах измерительной линии зонда, так и в других цепях датчика нсмодулированы. Таким образом, уже в устройстве для отбора информации сигнал приобретает отличительные от помехи 20...

Номер патента: 278139

Опубликовано: 01.01.1970

Авторы: Краснодарский, Лги, Миронов

МПК: G01V 1/00

Метки: разведки, сейсмической

...волны, связанные, как правило, с пологозалегающпми верхними горизонтами, будут отсепваться и группироваться в центре расс 1 ановки,Изобретение относится к способам сейсми. ческой разведки полезных ископаемых, Применяемые в сейсморазведке интерференционцые системы, использующие записи от различных взрывов, основываются на суммирова ции колебаний с введением временных поправок, при этом записи накапливаются в общих точках приема,С целью повышения разрешающей способности, согласно предлагаемому способу, воз буждают колебания с помощью дипольных источников, сконцентрированных ца краях базы возбуждения, регистрируют колебания в базе приема, перекрывающсй или содержащей базу возбуждения, суммируют без вве дения поправок в общих точках...

Номер патента: 278140

Опубликовано: 01.01.1970

Авторы: Журий, Ротштейн

МПК: G01V 3/165

Метки: горизонтальной, земли, магнитного, поля, составляющей

...1 пОзф 3 = 1.0 з 1 пфзтпй 1,где т, О - углы тоннажа и крен ственно, 1 и Й - время и угловая пряжения системы автокомпенсац Уз - переменные напряжения, по на выпрямители 5, б, 7 каждой п Гельмгольца.Данные углов поступают на тра ры от гировертикали 4. Для компе тик альной составляющей магнит Земли кольца Гельмгольца требуе278140 Подписное открытий 19 Тираж 480Комитета по делам изобрпри Совете Министровосква, Ж, Раушская на Заказ 3251 ЦНИИПИ тени ССР б.,ография, пр, Сапунова,3вать постоянным напряжением, поэтому сигналы с трансформаторов 3 выпрямляются выпрямителями 5, б, 7. Суммарное (вспомогательное) поле кол ц Гельмгольца устанавливается вертикально, независимо от ориентации платформы.Основное назначение системы автокомпенсации -...

Номер патента: 278141

Опубликовано: 01.01.1970

Авторы: Бобров, Бурцев, Куликов, Общественное, Повышающих

МПК: G01V 3/40

Метки: магнитометр

...на чертеже.Чувствительная система магнитометра содержит яндикаторный магнит 1 с зеркалом 2, укрепленный на горизонтальных растяжках 3, и вертикальный маятник 4 (осью которого являются горизонтальные растяжки 5), несущий постоянный магнит б.Ось вращения магнита б лежит в одной плоскости с осью вращения индикаторного магнита 1, и пересекает ее своим продолжением под прямым углом в точке подвеса индикаторного магнита, Для измерения вариаций вертикальной составляющей магнитометр устанавливается горизонтально и ориентируется таким об разом, чтобы ось вращения магнита 1, а следовательно, и магнитная ось магнита б были направлены вдоль магнитного меридиана, причем магнит 6 должен быть ориентирован северным полюсом на север.1 О...

Номер патента: 278142

Опубликовано: 01.01.1970

Авторы: Кандель, Торопин

МПК: G01V 7/12

Метки: библиотека, техническая

...оси колебаний. Отражатели 2, 8 и зеркало 9 вместе с источником света (не показан), расположенным на оси колебаний, и приемником света (не показан) образуют интерферометр.Маятник работает следующим образом.Каретки 4 и б с помощью фиксаторов 5 и 7 закрепляют в нижней части стержня 1, после чего маятник раскачивают и измеряют период его колебаний Т 1.Затем каретку б перемещают вверх по стержню 1 и измеряют период колебания Т, маятника, причем перемещают каретку б до тех пор, пока она не займет положения, при котором Т,=Т,. Одновременно с помощью интерферометра измеряют величину перемещения г, каретки б из начального положения в конечное.Далее каретку 4 перемещают вверх стержшо 1 на произвольное расстояние, крспляют фиксатором 5 и измеряют...

Номер патента: 280695

Опубликовано: 01.01.1970

МПК: G01V 3/06

Метки: 280695

...к каждому из регуляторов компенсирующего напряжения. теже изображена блок-схема устройства, состоящая из б стабилизатора 2 выходного 8 питающего низкочастотно горного напряжения, калибр5, регуляторов б компенси напряжения, блока коммутации 7, цзбпрателт.- ного усилителя 8. детектора 9, измегптеля 10.Устройство работает стедчтотцилт обоязом.С помощью геператопа 3 через питающие электроды АВ в исследуемом участке земли создается искусствеццое элект,омягнцтцое поле. Ток в линии АВ поддерткттвается постоянным по величине стабилизатором 2 выходного тока.Разности потенциалов Л 1, возникающие в приемных линиях ММ, через калпоповянные делители 5 входного напряжения. и регчляторы 6 компенспплчощего напряженття блоколт колтлтчтацтттт 7 поочепедцо...

Номер патента: 280696

Опубликовано: 01.01.1970

МПК: G01V 3/11

Метки: 280696

...оединительный кабель 7. повысить точность устроист ечения полной инвариантнолементов эллипса поляризаполя, Удаление одного магот другого и использование ого экрана описываемой кон шают паразитную проходную агнитоприсмниками до сотых ды. В результате емкостную ь можно считать препебреки 3 Это позволяетва за счет обеспсти измерений эцни магнитногонитоприемникаэлектростатическструкции уменьемкость между мдолей пикофарапаразитную связмо малой. Соединительный корпусрасположен вдоль общей осп магнитной симметрии ортогональных магнитопрнемников. Магнптоприемники 1, 2 (см. фпг. 2) помещены в цилиндрические кожуха 8 из винипласта, жестко закрепленные в соединительных элементах 5 и 6.На поверхности цилиндрического кожуха по его образующим...

Номер патента: 280697

Опубликовано: 01.01.1970

МПК: G01V 3/10

Метки: геоэлектрорлзбедки

...Эти кривые позволяют однозначно определить направление развития 30 рудного тела и установить угол его падения,Й=Н,+Й+Йз; Изобретение относится к области геоэлектроразведки, изучающей характер изменений электромагнитного поля прп петлевом возбуждении.Известны способы геоэлектроразведкп, основанные на изучении вращающегося электромагнитного поля, создаваемого незаземленными контурами, ток в которых меняется по величине и направлению.С целью определения пространственного положения искомого рудного объекта согласно предложенному способу измеряют составляющие электромагнитного поля для каждого значения величины и направления токов в контурах, строят кривые зависимости, по характеру которьк судят о наличии и пространственном положении...

Номер патента: 280698

Опубликовано: 01.01.1970

Авторы: Малое, Терегулов

МПК: G01V 3/18

Метки: зондовое, каротажа, прибора, электромагнитного

...пород, особенно в тех случаях, 5 когда величина сигнала, принимаемого от породы, мала, т. е. в разрезах, представленных породами с высоким удельным сопротивлением.На фиг. 1 изображена часть зондового уст ройства; па фиг, 2 - сечение полос экрана вувеличенном масшта бе.Суппорт 1 устройства выполнен из проводящего материала, имеющего продольный паз для предотвращения возникновения вихревых 15 токов. Внутри суппорта проходят соединенныспровода к катушке 2. Обмотка катушки намотана на изоляционном каркасе, закрепленном на суппорте с помощью втулок 3 и гаек 4, выполненных из изоляционного материала, на пример стекловолокнита..чежду втулками и гайками расположеныпроводящие основания 5 экранов, имеющих гырезы 6 по краям и продольньш паз...

Номер патента: 280699

Опубликовано: 01.01.1970

Авторы: Зельцман, Лидерман, Мильман, Опытно, Плюснин, Скуратовский

МПК: G01V 3/18

Метки: аппаратура, каротажа, электромагнитного

...содержатся два различагощихся по частоте источника низкочастотных напряжений, какдый из которых соединен с чувствительным элементом одной из 25 приемных цепей зонда, устройство для разделения и демодуляции низкочастотных напря. жений, включенное между наземным концом линии связи и регистрирующими устройствами, а чувствительные элементы приемных це гастота тока питания задающегтцепи;280699 Заказ 3444,17 Тираж 480 Подписное Тпгография, пр. Сапунова, 2 Р, - максимальная частота управляющего низкочастотного напряжения.В состав наземной части устройства, связанной со скважинной частью линией связи(кабелем) 8, входят частотные фильтры 9 и10, демодуляторы низкочастотных напряжений 11 и 12, регистрирующие устройства 13 и14 и источник...
