A61B 1/24 — для полости рта, т.е. стоматоскопы, например с приспособлениями для прижатия языка

Номер патента: 17607

Опубликовано: 30.09.1930

Автор: Корицкий

МПК: A61B 1/24

Метки: зева, исследования, миндалин, небных, прибор

...Надавливанием по наружномукраю передней дужки в направлении кминдалине удается выдавить из самойминдалины и из перитонзиллярного пространства пробки, жидкий и полужидкийгной, если таковой скрыт и имеет доступкнаружи,На чертеже фиг. 1 изобоажает видприбора сверху и фиг, - то же, вид сбоку.Прибор выполнен из металлическойпроволоки в 2/а - 3 мм толщины. Концыпроволоки спаяны; проволочНая рамкасдавлена с боков таким образом, чтоместо спайки приходится на середине Бполучаемого продолговатого удлиненногокоромысла АВ, Концы рамки, согнуты ввиде полуколец с просветом одно в 13, аа другое 16 мм. Закругленные концы поколец свально изогнуты в двух противоположных направлениях (А и В).Изгибна протяжении 20 - 22 мм, постепенноповышается и в...

Номер патента: 23550

Опубликовано: 31.10.1931

Автор: Пиллер

МПК: A61B 1/24

Метки: зева, исследования, прибор

...в сторонуНа чертеже изображен боковой разрез ложки 5, что может быть необходимо приприбора, исследовании носоглотки, пользуясь дляПрибор " имеет вид ложки, к нижней этого отражающим зеркалом 13 прикрепповерхности которой посредством винта ленным шарниром 14 к телу ложки.1 приклепляется пластинка 2, при чем Форма ложки прибора может бытьголовка винта с внутренней стороны произвольною. Весь прибор укладываетсяовальна благодаря чему пластинка может, в металлический футляр в котором икачаться на нем, Конец пластинки выхо- производится его стерилизация.дит в сторону ложкообразной формыприбора и имеет небольшое круглоеПредмет изобретения.расширение с выемкой 3для нажимапальцем, снизу которой установлена пру. Прибор для исследования зеважина 4,...

Номер патента: 54548

Опубликовано: 01.01.1939

Автор: Левидов

МПК: A61B 1/24

Метки: аппарата, голосового, исследования, стробоскоп

...именно стробоскопический метод исследования,Между тем, известные уже до настоящего времени стробоскопы страдают тем недостатком, что звук сирены в этих аппаратах получается путем вдувания воздуха через трубку в щели или дырки диска стробоскопа силой легких исследующего или при помощи баллона (педаль), нагнетающего воздух в щели диска при надавливании баллона ногой исследу. ющего. Звук при применении любого из этих способов обычно получается недостаточно устойчивый, а самое его получение (в особенности при вдувании силой легких) сопряжено с значительными неудобствами и затруднениями (накопление слюны в трудбочке от вдыхания и т. д.). Стремление получить хороший ясный тон сирены все время отвлекает внимание исследующего и...

Номер патента: 94979

Опубликовано: 01.01.1953

Автор: Ямштекин

МПК: A61B 1/24

Метки: влияния, звукообразование, изучения, нёбного, пении, свода

...)ляет проводить изучение голоса певцов при нормальной функции его гортани и влиянии центральной нервной системы.Способ заключается в следующем.Получают контуры небного свода по гипсовой модели верх ней челюсти, Для этого снимают оттиск, захватываю)цчй мягкое небо до цеста прикрепления язь.чка. Отл)5 вдют модель из гипса.,(го)кимают во ней в поперечном и продольп ):5 цдпрззчепп 55 х узкке олзротяженность. 94979 ВЕ - высота небного свода т - угол наклона передней стенки небного свода.в уг наклона передних зубов. Предмет изобретения Фиг. 2 Фиг. 1 Отв. редактор П. Ю. Мазуренко Стандартгиз. Полн, к печ, 24 ЛЪг. Объем 0,125 и. л, Тираж 100. Цена 2 Д кои,Гор. Алатырь, типография 2 Министерствакультуры Чувашской АССР,Зак, 55 С помощью воска...

Номер патента: 166451

Опубликовано: 01.01.1964

Автор: Петросов

МПК: A61B 1/24

Метки: роторасширитель

...надлежащей освещенности отраженного поля, роторасширитель содержит осветительную систему, состоящую из двух подвикно соединенных с верхней дугой миниатюрных рефлекторов с питанием от электрической батареи.На чертеже схематично изображен предлагаемый роторасширитель.Рабочая часть роторасширителя состоит из верхней 1 и нижней 2 шарнирно соединенных дуг, в средней части которых имеются изгибы, соответствующие альвсолярпоп чуге верхней н нижней челюсти. К верхней дуге 1 с обеих сторон подвижно крепятся крючки 3 для оттягивания углов рта. Фиксаторы 4 (кремальеры) фиксируют роторасширитель в раскрытом положении. Языкодержатель 5, рукоятка 6 которого служит футляром для измерительной липсйпи при помощи прижимного винта 7, устанавливают в...

Номер патента: 187937

Опубликовано: 01.01.1966

Авторы: Бобров, Дер, Нестеренко

МПК: A61B 1/24

Метки: роторасширитель

...и устройство для фиксации съемного зеркала в направляющих планках несущей дуги, известны.Предлагаемый роторасширитель отличается тем, что устройство для фиксации съемного зеркала выполнено в виде плоской пружины с упорным зубом для зацепления с поперечным пазом рукоятки съемного зеркала, консольно закрепленной на перемычке, скрепляющей направляющие планки несущей дуги. Такое устройство роторасширителя предотвращает возможность преждевременного раскрытия инструмента во время манипуляции врача,На плоской пружине с помощью оси установлена поворотная рукоятка, имеющая продолговатую форму с фасками у основания, взаимодействующая при повороте с наружными поверхностями направляющих планок, которые выступают над наружной плоскостью, пружины на...

Номер патента: 200221

Опубликовано: 01.01.1967

Авторы: Радченко, Тронова

МПК: A61B 1/24, G02B 21/00

Метки: микроскопу, приставка

...описываемая привид.одержит основание 1 в виде ступенчатым изгибом, обеопечность конструкции и позволяьших пределах регулировать снования к горизонтальной плоном конце основания имеются и прижимной винт 2 для фикки к капилляроскопу, а на друв которой укреплена линза 3. На чертежеставка, общийПриставка спластинки сочивающим проющим в неболугол наклона оскости. На оддва отверстиясации приставгом - оправа Дата опубликования опи Перед началом исследования голову человека помещают в подставку, обычно используемую в офтальмологии. Тубус горизонталь ного микроскопа с укрепленной на нем при ставкой устанавливают на уровне исследуемого участка десны перпендикулярно к ее по.верхности. Степень прижатия линзы к поверхности слизистой оболочки...

Номер патента: 253997

Опубликовано: 01.01.1969

Авторы: Волков, Казанский, Медицинский, Щербатенко, Ярмухаметов

МПК: A61B 1/24

Метки: инструмент, исследования, полостей12

...с фиксатором для ихкрепления, не позволяют проводить качественное исследование плохоосвещенных и мелкихдеталей объекта. 10Предлагаемый инструмент отличается отизвестных тем, что на рукоятке установленкронштейн, на котором шарнирно укрепленалупа с фиксирующей пружиной, а в рукояткувмонтирован конденсор. 1На чертеже изображен инструмент для исследования полостей в разрезе,Предлагаемый инструмент содержит рукоятку 1, выполненную в виде полого корпуса,и основание 2, в отверстии которого закреп- о 0лен сменный световод 3. Во внутренней полости рукоятки размещается лампочка 4, аккумуляторы 5 и выпрямитель б с вилкой 7. Перед лампочкой вмонтирован конденсор 8. Ин. струмент снабжен кронштейном 9, на котором шарнирно укреплена лупа 10,...

Номер патента: 344847

Опубликовано: 01.01.1972

Авторы: Назаров, Ото, Шахов

МПК: A61B 1/24

Метки: роторасширитель

...в нужном положении. Нижняя рамка снабжена подвижным кронштейном 7, с направляющей втулкой 8. В направляющей втулке установлена ацестетическая трубка 9 с возможностью фиксирования ее в нужном положении, Конец анестетцческой трубки, который вставляется в рот пациента, имеет форму цилиндра. Оц снабжен шайбой 10 и наружной резьбой, на которую навертывается воронка 11 с упругой втулкой 12. Упругая втулка имеет наружный кольцевой желоб И, в котором расположен надувной кольцевидцый баллон 14, снабженный трубкой 15 из эластичного материала. Трубка эта выведена наружу нижней рамы 2. Роторасширитель устанавливают после введения пациенту наркоза.344847 оставитель Т. Головина Техред 3 , Орлова Редактор аненк КарановаКорректо нпографя, пр. Сапунова...

Номер патента: 398244

Опубликовано: 01.01.1973

Автор: Талышинский

МПК: A61B 1/24

Метки: роторасширитель, талышинского

...челюсти. На концах скобы 5 находятся продольные отверстия (не показаны), сквозь которые проходят оси 9 и 10, причем ось 9 закреплена в перпендикулярных к плоскости каретки 6 щеках 11, а ось 10 - в пазу 12 державки 13. В отверстии 14 державки 13 закреплены с помощью винтовых соединений 15 упоры 8.Тело шпателя изогнуто в продольном направлении вдоль сопряженных дуг с разньви величинами радиусов. Причем дистальному концу шпателя соответствует дуга меньшего радиуса.Канал 16 для подачи газонаркотической смеси выполнен в толще тела шпателя. Прокекто,ьць конец этого канала удлинен ц выведен вдоль рукоятки 2. Таким образом во время операции оц не находится в операционном поле. К концу 17 под углом к его удлиненной части присоединен штуцер 4...

Номер патента: 410768

Опубликовано: 15.01.1974

МПК: A61B 1/24

Метки: 410768

...роторасп итель,с 1 из в виде для зучонно и нижней ы струю ржит корпу выполненный щадки 3 и 4 оложены нак для зубов спечивает еля к работ ски б йизэ площ тем, о на равми олнен Ротор асширит содержащий кор 15 ного материала для зубов, о т л целью быстрого родке больного рук медперсона 23 крюка и имеет рель для пснхичепус выполненныс наклонпым 1ичающийсязакрепления еги исключения тла, корпус выпукоятку. ольных, ластичадками что, с подборования в виде Изобретение относится к области медицины и касается приспособлений для предотвращений травм языка, зубов, челюсти во время судорожного припадка плн во время проведения электросудорожной терапии,Известен роторасширитель для психически больных, содержащий корпус из эластичного материала...

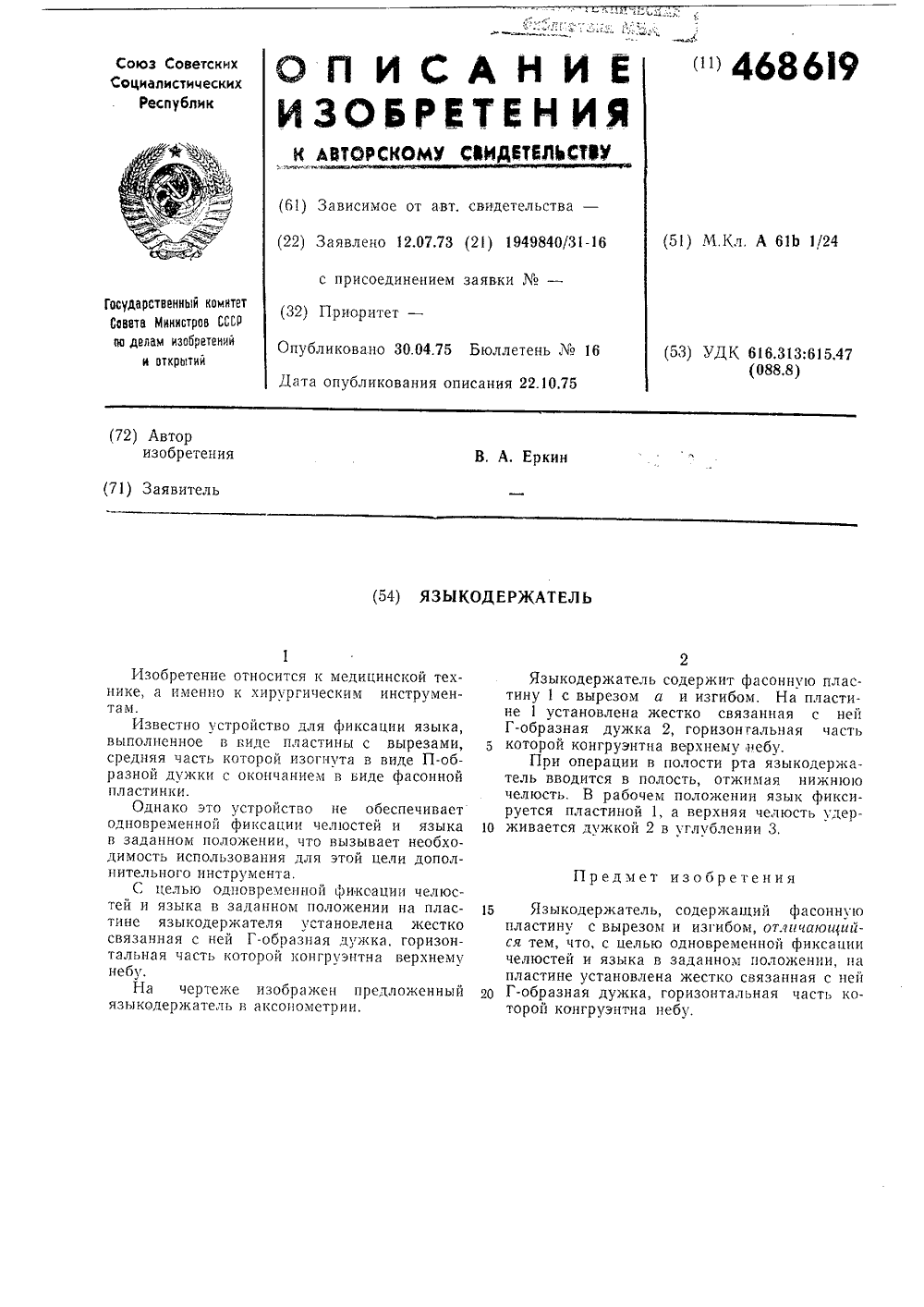

Номер патента: 468619

Опубликовано: 30.04.1975

Автор: Еркин

МПК: A61B 1/24

Метки: языкодержатель

...тех- инструменотносится к медик хирургическим Изобретение нике, а именно там.Известно ус выполненное в ойство для фикс ,иде пластины с торой изогнута в окончанием в вид ции языка, вырезами, виде П-обе басонной ржажнюю икси- удеречиваетязыка необхои дополво не обесп и челюстей и что вызывает для этой цел изобретени дм еннои фиксации челюс м положении на пласустановлена жестко азная дужка, горизон конгр энтна верхнем ержа тел с вырез о, с цель и языка установл я дужка груэнтна Языкод пластину ся тем, чт челюстей пластине Г-образна торой кон тложенный черте кател изображен прв аксонометрии. тр Е средняя часть ко разной дужки с пластинки. Однако это устройс одновременной фиксац в заданном положении димость использования нительного...

Номер патента: 586894

Опубликовано: 05.01.1978

Авторы: Лазаренко, Мокринская

МПК: A61B 1/24

Метки: роторасширитель

...на фяг. 2 - то же, видсбокЯ на фяг Эго же обшнй внйРоторасшнрнтель содержит основанне 1,выполненное в виде трапецневндной пластнны с накусочнымн уступами 2 по непараллельным сторонам жестко установленной ванесущем стержне 3, К нерабочей сторонеосновання в его яаз жестко, с воэмож%Г оЮ костью поворота на 180 вокруг осн несущего стержня 3 прикреплен реэьбовымсоедяненнем яэыкодержатель 4, выполненный. В вийе пластины, изогнутой коигруентно спинке языка, по несущему стержню 325 установлен прщкнм 5, подпружнненный прунннсйров,СССР Чкраж 7 О 2Государственного комигатапо делам изобретений и3035, Москва, ЖРаушс кав 7/6 ЦНИИСоветаоткрыт аб., д. 4/ ПП "11 атент, г. У жиной бторец рабочего конца которого имеет глухое отверстие, соответствующее...

Номер патента: 628882

Опубликовано: 25.10.1978

Авторы: Бусев, Буслаева, Врещ, Осипов, Резник, Травин, Юмашев

МПК: A61B 1/24

Метки: роторасширитель

...увещимся по длине опоры, и с П-обранутыми кромками, причем обе пласжены отогнутыми язычками, одинрых изогнут 1 о дуге окружности,имеет Ъ-образный вырез. наклонепных относительно горпзонтальной плоскости под углом 15 - 20. Онп имеют в поперечном сечении дугообразный профиль и П-образно отогнутые кромки 6. Опорыи 2 снаожены язычками 7 и 8, причем язычок 57 изогнут по дуге окружности, а язычок 8 имеет -образный вырез.Опору 2 размещают на нижней челюститак, цтобы отогнутые кромки 6 опирались о нижние коренные зубы, а язычок 7 прижимает корень языка и надгортанник. П-образные кромки опоры 1 опираются о верхние коренные зубы. Выгнутая часть опоры соприкасается с твердым небом, а язычок 8 отжимает предварительно рассеченныс ткани мягкого неба...

Номер патента: 689660

Опубликовано: 05.10.1979

Авторы: Демнер, Ковшенин

МПК: A61B 1/24

Метки: губодержатель

...губодержатель, который содержит раму в виде эллипса с пружинами,жестко связанными сней 1. Однако этоинструмент неудобен при стоматологическом обследовании и манипулировании впреддверие и полости рта, так как не обеспечивает достаточно широкого расширениягуб при развитых мышцах приротовой области.11 ель изо ббретения - повышение удо ологического обследования вания в преддверии и поло Поставленная цель достигается те губодержатель снабжен направляю втулками, изогнутыми в соответст згибом рамы во фронтальной плос кобами, жестко установленными на вляющих втулках и с вязанными с жинами з ажен губодержательФ3 689660 4 исходное положение, тем самым обнажая ными с ней, о т л и ч а ю щ и й с я полностью сомкнутые ичи разомкнутого тгм, ттсъ, с...

Номер патента: 906512

Опубликовано: 23.02.1982

Авторы: Дегтярев, Лобанов, Останин, Панченко, Рыжиков

МПК: A61B 1/24, A61B 8/00, G01S 15/00 ...

Метки: регистрации, характеристик, частотных

...Сигналы с выхода генератора 2поступают на излучатель 3, помещенный в передающей полости 11 звуковода и преобразующий электрические сигналы в акустическив, Акустическиесигналы по передающей полости 11 по;ступают в полость рта или носа. Взависимости от состояния резонаторовакустический синусоидальный сигнал,частота которого меняется по экспоненциальному закону, получает определенные усиления и ослабления наразличных частотах речевого диапазона. Этот сигнал по приемной полости12 поступает на приемник 1, которыйпреобразует акустический сигнал вэлектрический. Электрический сигналс выхода приемника ч поступает наамплитудный детектор 5 Продетекти-рованный сигнал поступает на пиковый детектор 6 со схемой памяти, Значения сигнала в точках...

Номер патента: 961674

Опубликовано: 30.09.1982

Авторы: Бобровницкий, Вольвач

МПК: A61B 1/24, A61B 5/05, A61B 5/08 ...

Метки: электродное

...3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг, 2.Устройство содержит электроды 1, например игольчатые, выполненные из благородного металла, например платины, золота, которые соединены через проводники 2 с полярографом (не показан). Электроды 1 установлены в корпусе 3 из изоляционного материала, который состоит из нескольких секций, подвижно соединенных между собой при помощи упругого ленточного элемента 4 Секции зафиксированы при помощи винта 5. Каждая секция содержит один или несколько выступов 6, в каждом из которых установлен электрод 1. Крайние секции снабжены упругими пластинами 7, при помощи которых они подвижно соединены с фиксирующими приспособлениями, последние содержат корпус 8, зажим 9 и винт 10.Устройство...

Номер патента: 1011109

Опубликовано: 15.04.1983

Авторы: Поляков, Щеголева

МПК: A61B 1/24

Метки: роторасширитель

...опор сП-образными площадками. 40 На фиг. 1 изоЬражен роторасширитель, общий вид; на фиг, 2 - то же,вид сверху,Роторасширитель содержит несущую 45дугу 1 с подвижными упорами 2 дляверхних зубов и с направляющимипланками 3, рукоятку 4 с подвижноразмещенной между направляющими планками 3 рейкой 5 с пазами 6 и с упо Ором для нижних зубов и фиксатор 7положения рейки 5. Упор для нижнихзубов выполнен в риде двух шарнирноустановленных дугообразных опор 8с П-образными площадками 9, 55Фиксатор 7 имеет плоскую пружину10 с зубом 11 в виде просечки и поворотную рукоятку 12,. При повороте рукоятки 12 ее концы взаимодействуют с направляющими планками 3, тем самым оттягивают плоскую пружину 10, выводя зубы иэ зацепления с пазом 6 рейки 5.Расширитель...

Номер патента: 1042730

Опубликовано: 23.09.1983

Авторы: Асляев, Полуэктов, Полуэктова

МПК: A61B 1/24, A61B 1/267

Метки: осмотра, ротоглотки

...для осмотра ротоглотки, содержащее цилиндрический корпус, гортанноезеркало и источник света, снабжено подвижно установленным в корпусе подпружиненным штеком и фиксатором его положенияпри этом гортанное зеркало размещено наконце штока, а лампочка - на корпусе состороны рабочей поверхности зеркала подуглом 15 - 30 относительно оси корпуса.На чертеже представлено устройствообщий вид.Устройство для осмотра ротоглотки состоит из корпуса 1, в котором расположеншток 2, подпружиненный пружиной 3. Корпус 1 содержит стопорный винт 4 для фиксации штока 2. На конце штока 2 расположено вогнутое зеркало 5. Под углом 15 -30 к продольной оси в корпусе 1 со сторонырабочей поверхности зеркала 5 расположенисточник 6 света, который...

Номер патента: 1103844

Опубликовано: 23.07.1984

Автор: Чичеров

МПК: A61B 1/24

Метки: чичерова, шпатель

...отделяемого при проведении хирургических операций.Известен также шпатель, содержащий рабочий орган с полостью, имеющей входное отверстие, и штуцером для подсоединения к источнику вакуума 2.Однако известный шпатель не обеспечивает эффективный отсос отделяемого при проведении тонзиллэктомии под общим наркозом.Целью изобретения является повышение эффективности отсоса отделяемого при проведении тонзиллэктомии под общим интубационным наркозом.Цель достигается тем, что в шпателе, содержащем рабочий орган с полостью, имеющей входное отверстие, и со штуцером для подсоединения к источнику вакуума, полость рабочего органа образована каналами, входные отверстия которых расположены в плоскостях боковых стенок и торца, причем центры пх лежат в...

Номер патента: 1119657

Опубликовано: 23.10.1984

Авторы: Карницкий, Корвяковский, Леонтьев, Седельников, Схабов

МПК: A61B 1/24, A61B 5/00, A61B 5/05 ...

Метки: диагностики, токсикоманий, хронических

...способ диагностики хронических токсикоманий путем определения показателей функционального состояния органови систем организма 1).Однако известный способ не обладаетдостаточной точностью и является достаточно сложным и громоздким для осуществления.Целью изобретения является повышениеточности и упрощение диагностики.Поставленная цель достигается тем, чтосогласно способу диагностики хроническихтоксикоманий путем определения показателей функционального состояния органов исистем организма, измеряют пороги электровозбудимости нервно-рецепторного аппарата .пульпы интактных зубов и при снижении по-,рога электровозбудимости и различиях в пороге электровозбудимости близлежащих зубов, а также при появлении...

Номер патента: 1183062

Опубликовано: 07.10.1985

Автор: Чичеров

МПК: A61B 1/24, A61B 13/00, A61C 17/10 ...

Метки: чичерова, шпатель

...полости глотки и является усовершенствованиемизобретения по авт.св. Р 103844,Цель изобретения - уменьшениеконтакта тканей с рабочей частью,На фиг. изображен шпатель, на. фиг.2 - то же, вид сбоку, на фиг.3узелна фиг,2,Шпатель состоит из полой рабочейчасти 1 и ручки 2. Полость .концарабочей части образует каналы 3 и 4,которые выполнены в одной плоскостив его торце и в боковых стенках. Каналы 3 возле ручки 2 соединены водну полость 5, а последняя с помощью штуцера 6 соединена с каналом 7ручки 2. Канал 7 посредством штуцера 8 и эластичного воздуховода 9соединен с источником вакуума.Торец рабочей части 1 и боковыестенки с каналами 3 и 4 выполненыволнообразной формы с радчуснымиуглублениями К и радиусными выступами , причем выступы расположены...

Номер патента: 1220633

Опубликовано: 30.03.1986

Авторы: Базаров, Гейфман, Лимарь, Лумельский, Соколов, Штром

МПК: A61B 1/24

Метки: глотки, осморта, полости, рта

...р и ки(г( Нружинх 8 к пган)се /, и таким ОО- р н замы)сает электрСскую цепь лам( ы 6:( элементов 11 и 12. Свет от лампы 6 пр.х(.1:".т через светопрозрачный шпатель 3 излу ается в полость ртг, осве 1 ьая осматр В 51(.)1:1 с пвс.рхности.,Гругим примером конкретого Выполненз нструментд для осмотра полости рта и глотки может быть инструмент, изображенныйд фиг. 2, которь)й от/идстся от описг.Ног) только ем, что мест Внспний сс чнк питания, например, аккумуляторную батарек) (на фиг. 2 не показана). В этом ннсгрумент(. изолировап)ые прово;пики 16 и 17 ь(ставлеь ь отверстие крышки 13, при(с м (роно(гшпк6 электрПиески соединен с Г)1,Во/сом 1) лампы 6, и )роводник 17 - с чр"яой 8 ий)вйф)г г С о с т а н 5"с )(,т,хре,И В с,Тпрн;( б 5)НИИПИ...

Номер патента: 1360693

Опубликовано: 23.12.1987

Автор: Белобров

МПК: A61B 1/24

Метки: фиксации, челюстей

...рядам (между ними), Так как мскзубпые п 1 эомекутки по мере удаления в ту или.иную сторону от фронтального отдела суясаются, то и части равновеликих половин, обращенные в сторону перемспссния, начинают сходиться, в результате чего Ъ-образный паз практически устраняется с одной стороны, куда передвигается устройсгво и на столько же увеличивается с другой стороны. Г 1 рукина с одной стороны сжимается соответственно, а с другой - противоположной - растягивается, что дает двойное прижатис половин 1 и 2 к зубным рядам. 11 осле переведения устройства рабочие концы 14 и 5 рукоятки 1 отпускаются, истин2 и3 сходятся, а ролики 18 и 19 утаплпнаются в свои отверстия 16 и 7 под дав 5 О 15, 20 25 30 35 40 45 50 55 лением зубов, причем зубчатая...

Номер патента: 1417860

Опубликовано: 23.08.1988

Автор: Завадский

МПК: A61B 1/24

Метки: роторасширитель

...упором 2 назубы верхней челюсти, горизонтальнойнаправляющей планки 3 с пазом 4, вертикальной направляющей планки 5, шпа теля-оттягивателя 6 с двумя загнутыми концами 7 и резьбовой шпилькой 8 сгайкой 9, упора 10 для зубов нижней:челюсти со съемным зеркалом 11, рукояткой 12 с насечкой, прорезью 13 25и резьбовым винтом 14.Роторасширитель работает следующимобразом.Вначале устанавливается несущаядуга 1 с упором 2 на зубы верхней 30челюсти, затем в полость рта вводится упор 10 для зубов нижней челюсти,рукоятка 12 фиксируется в пазе 13резьбовым винтом 14, при этом отдав-ливается и фиксируется язык, а также расширяется полость рта рукояткой 12 вертикальной направляющей планки 5. Далее шпатель - оттягиватель 6 заводится за мягкое небо,...

Номер патента: 1454372

Опубликовано: 30.01.1989

Авторы: Кобрин, Рыбаков, Хилько, Хлуновский, Шулев

МПК: A61B 1/24

Метки: шпатель

...конце поперечный валик, на верхневнутреннем конце трубки имеются два отверстия, через которые проходит горизонтальная ось. На оси расположен верхний клиновидный шпатель желобоватой формы, имеющий изгиб, соответствуюший изгибу задней стенки глотки, причем наружная от оси часть верхнего шпателя установлена под углом к его внутренней части, между верхним шпателем и фланцем содержится фиксатор. 3 ил. Г 1 редварительно пластину 5 поворачивают на осях 8 до соприкосновения с пластиной 1. В таком виде шпатель вводят в открытый рот со средней линии до упора передних зубов во фланец 7. При пересечении линии осей 8 зубами создается опрокидывающий момент и пластина 5 поворачивается на осях 8, расширяя просвет между ней и пластиной 1. Пластина 1...

Номер патента: 1463251

Опубликовано: 07.03.1989

Авторы: Докин, Каушлы, Лиманский

МПК: A61B 1/24, A61B 17/24

Метки: роторасширитель

...изменения угла наклона направляющей втулки 12 к рукоятке 10, и имеется отверстие 15, в котором может быть установлена дуга 2. В направляюпей втулке 12 установлено с возможностью продольных перемещений и стопорения посредством фиксатора 16 зеркало 17, снабженное зубчатой насечкой 18 для его фикчции и пазами 9 для расширения диапаи продольных перемещений.отораспиритель применяютцим образом.Во время операции больного укладывают сипу с запрокинутой головой. Последня больного в наркоз в полости рта ациепта вводят подобранное по размеру 40 к ркало 17, закрепленное на рукоятке 10, которая вводится в основание 1, подвешиваемос на кронштейне 8 непосредственно или посредством промежуточной подвески 6, Перемещая рукоятку 10 в пазах основания 1...

Номер патента: 1509032

Опубликовано: 23.09.1989

Авторы: Айдинова, Апакидзе, Фарбер, Чавчанидзе

МПК: A61B 1/24

Метки: обзора, операционного, полости, поля, рта

...- к горизонтальнойбалке 4, посредством шаровой опоры 8, 30размещенной в углублении 9, которымснабжена вертикальная балка 7, Стенкауглубления 9 выполнена тонкой, изупругого материала и снабжена разрезами 10, а нижний конец вертикальнойбалки снабжен резьбовым участком 11,на котором установлены обжимная шайба12 и гайка 13, представляющие в совокупности фрикционный фиксатор взаимных поворотов горизонтальной и вертикальной балок, т,е, зеркала 1, Держатель 2 выполнен упруго охватывающимдва зуба и состоит иэ двух объединенных между собой держателей, что повышает устойчивость установки устройст ва в полости рта,Устройство для обзора операционного поля в полости рта работает следующим образом.Устройство устанавливается на два коренных...

Номер патента: 1517934

Опубликовано: 30.10.1989

Авторы: Айдинова, Апакидзе, Фарбер, Чавчанидзе

МПК: A61B 1/24

Метки: обзора, операционного, полости, поля, рта

...и псмецений в осевом направлении отн 1 сильно направляющей 8 и угловых переме. шений относительно держателей. Двд ст рж ня 2, размещенные в зазоре междл и правляюшей 8 и зеркаломи сндбж и ные пружиной 9 с шайбой 10, обрдуот фиксатор зеркала 4 ил ми 6, а стержни на концах - концевыми шайбами 7, размещенными в углублсниях 6 в сборе. Это препятствует самопроизвольному выходу стержней из держателей при манипуляциях с устройством с тыльной стороны. Зеркало 1 снабжено ндпрдвсяк шей 8, в которой с возможностью осевого перемещения размещены стержни 2. Такое распо.чожение изменением рдсстянин между стержнями позволяет изменять рдсстояние между держателями 3. Мс жлу опорами и зеркалом нд стержнях 2 уст;. новлены пружины 9 сжатия и шайбы 1)...

Номер патента: 1524870

Опубликовано: 30.11.1989

Авторы: Айдинова, Апакидзе, Фарбер, Чавчанидзе

МПК: A61B 1/24

Метки: обзора, операционного, полости, поля, рта

...на фиг.5 - зажим направляющий, увеличенный масштаб.Устройство состоит из зеркала 1, закрепленной на его тыльной стороне направляющей 2, в которой, с возможностью перемещения вдоль ее оси, ус- о тановлены два стержня 3 фиксатора зеркала. Направляющая 2 снабжена эажимом в виде шпильки 4 и затяжной гайки 5, образующих винтовой механизм фиксации, взаимодействующий с хвостовиком 6 направляющей 2. Хвостовик выполнен как составная часть незамкнутого поперечного сечения направляющей 2. Стерж 30 ни 3 установлены с возможностью поворота в глухих отверстиях 7, которым снабжены устанавливаемые на стерж тях 3 держатели Я. Наружные стороны "1 оследних выполнены скругленными. В ме тах установки стержней 3. держатепи снабжены фиксаторами 10,...
