G01R 27/06 — для измерения коэффициентов отражения; для измерения коэффициента стоячих волн

Номер патента: 659990

Опубликовано: 30.04.1979

Авторы: Глебова, Мосунов, Пешнин, Шичалин

МПК: G01R 27/06

Метки: проводника, сопротивления

...длине проводника,На фиг. 1 схематично показано предлагаемое устройство, общий вид; на фиг, 2 дан разрез А - А на фиг. 1.Предлагаемое устройство содержит поддерживающее и направляющее устройства, а также измеритсльньш блок.Поддерживающее устройство состоит из стационарного стола 1 опорных призм 2, изолируощих прокладок 3, закрепленного на стационарном столе вала 4, на котором расположены рукоятка 5 и рычаги 6, соединенныс с ползунами 7. Рукоятка фиксируется в пазу 8 для закрепления измеряемого анода 9 на опорных призмах,Направляющее устройство представляет собой стержень 10 с поперечными канавками 11, закрепленный на столе параллельно аноду, Канавки могут быть нанесены с любым шагом, кратным длине измеряемого проводника (анода)....

Номер патента: 665278

Опубликовано: 30.05.1979

Авторы: Антонов, Гомозов, Ламехов

МПК: G01R 27/06

Метки: генераторов, изменения, линейности, модулируемых, модуляционных, скорости, средней, характеристик, частотно, частоты

...4 высокочастотного напряжения генератора 5 высокой частоты. При этом на выходе ЛБВ 4 образуется многочастотный сигнал с частотой= Уо+ о" -Ь дЛ.где , - частота генератора 5;о - частота генератора 20;и=1,2, ;тз - время задержки в линии 3 задержки;Ко - коэффициент средней скоростиизменения частоты.Гармоника с частотой ,+Котз - скомпенсируется за счет подачи сигнала гепсратора 5 высокой частоты на спираль и первый анод ЛБВ 4. Указанный сигнал на спираль ЛБВ 4 подается непосредственно, а на первый анод - через фазовращательаттенюатор 6, обеспечивающий регулировку амплитуды и сдвиг фазы сигнала генератора на л/2, Фильтрация высших гармоник выходного сигнала смесителя 2 осуществляется усилителем 7 промежуточной частоты, Таким образом, частота...

Номер патента: 676947

Опубликовано: 30.07.1979

Авторы: Бондаренко, Гимпилевич

МПК: G01R 27/06

Метки: коэффициента, модуля, отражения

...с детектором 4 с помощью соответствующего коммутирующего элемента 6, 7,размещенного внутри отрезка 1 основного15 тракта и включенного в разрыве соответствующей петли 2, 3 связи,Устройство работает следующим образом,Генератор 8 импульсов вырабатывает20 импульсы в виде меандра, которые производят последовательное включение коммутирующих элементов 6, 7 (например,р -- и диодов). Сопротивление включенного коммутирующего элемента 6 или 7 наСВЧ весьма незначительно. При этом производится последовательное подключениедетектора 4 к петлям 2 и 3 прямой и отраженной волн. При включении коммутирующего элемента б производится направлен676947 Составитель В. Кузнецо Техред А. Камышнико Редактор Н. Суханова орректор А, Степанова Заказ 1542/3 Изд...

Номер патента: 693268

Опубликовано: 25.10.1979

Авторы: Красиков, Путято, Яковлев

МПК: G01R 27/06

Метки: волны, коэффициента, напряжению, стоячей

...коэффициента усиления и усилитель 8, выход которого подключенк второму входу блока 7 регулированиякоэффициента усиления и входу измерительного блока 9, при этом каждый нздатчиков 3 и б выполнен в виде элемента Холла,Устройство работает следующим образом,При распространении электромагнитной волны по отрезку 1 волновода надатчике б возникает сигнал, зависящий от уровня падающей мощности волныи КСВН нагрузки. Развязывающий элемент 5, расположенный между датчика693268 ми 3 и 6, препятствует прохождениюотраженной от нагрузки волны к датчику 3, вследствие чего на последнемвозникает сигнал, зависящий только,от уровня падающей мощности волны.Этот сигнал подается на измерительный блок 4, проградуированный в величинах падающей мощности, и на...

Номер патента: 706795

Опубликовано: 30.12.1979

Авторы: Антонов, Батурин, Гомозов, Ламехов

МПК: G01R 27/06

Метки: генераторов, изменения, линейности, модуляционных, скорости, средней, характеристик, частотномодулированных, частоты

...чертеже,Устройство содержит генератор пилообразного напряжения 1, выход которо-.го соедийен с управляющим электродомисследуемого генератора 2, выходы которого соединены со входами смесите 3, улиеь промежуточной асоты 4, первый умножитель 5, второйсмеситель б, третий усилитель промежуточной частоты 7, выход генератора2 через последовательно соединенныелинию задержки 8 и лампу бегущей вол-, 40ны 9 соединен со входом первого смесителя 3, второй умножитель частоты10 подключен к выходу генератора вы-сокой частоты 11, соединенному с пер-.вым фазовращателем-аттенюатором 12, 45видеоусилитель 13, интегратор 14,частотный детектор 15, дополнительный усилитель промежуточной частоты16, третий смеситель 17, осциллограФйческий индикатор 18, второй...

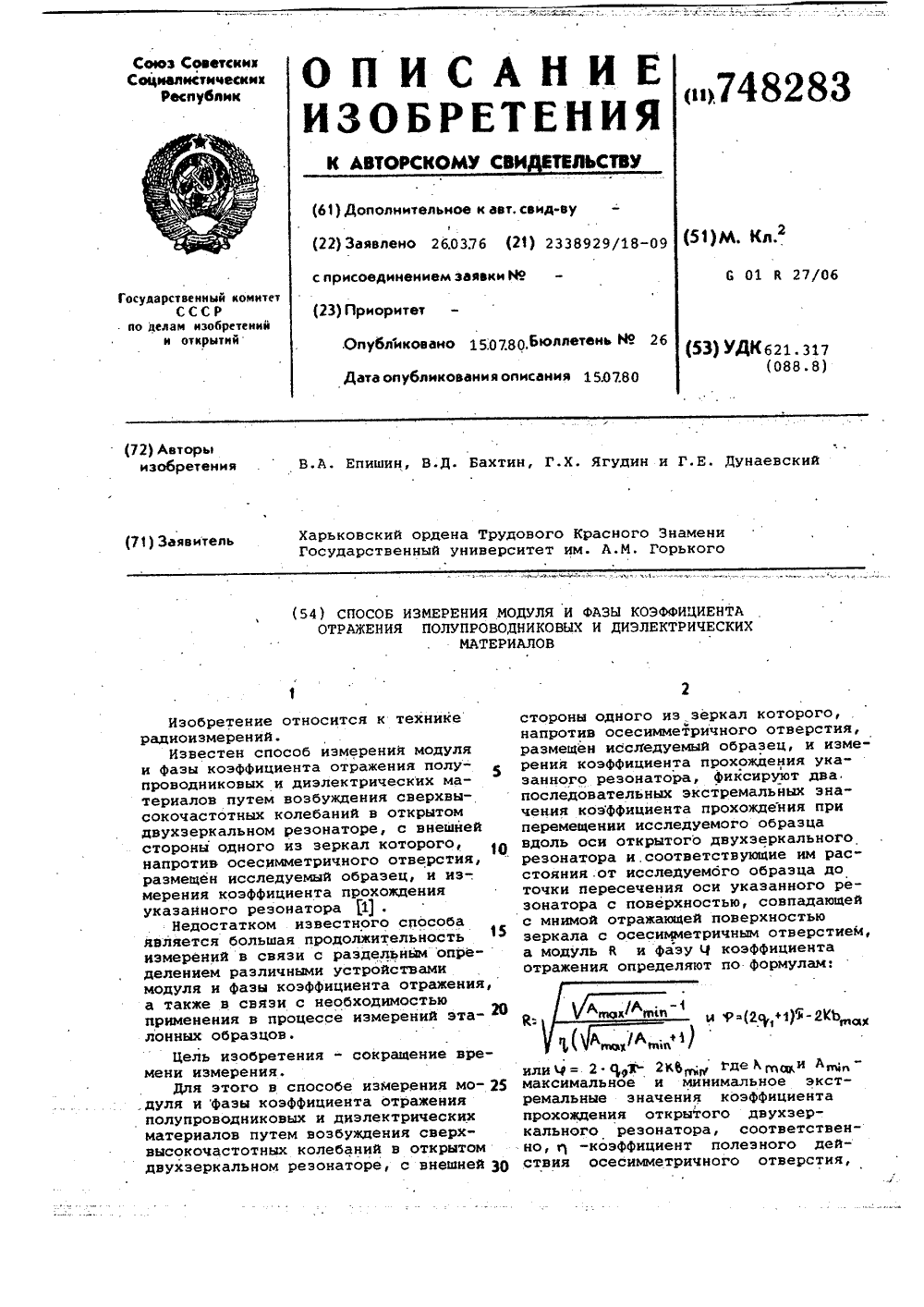

Номер патента: 748283

Опубликовано: 15.07.1980

Авторы: Бахтин, Дунаевский, Епишин, Ягудин

МПК: G01R 27/06

Метки: диэлектрических, коэффициента, модуля, отражения, полупроводниковых, фазы

...материалов путем возбуждения сверхвысокочастотных колебаний в открытом двухзеркальном резонаторе, с внешней стороны одного из зеркал которого, напротив осесимметричного отверстия, размещен исследуемый образец, и из-. мерения коэффициента прохождения указанного резонатора 11 .Недостатком известного способа является большая продолжительность измерений в связи с раздельным определением различными устройствами модуля и фазы коэффициента отражения, а также в связи с необходимостью применения в процессе измерений эталонных образцов.Цель изобретения - сокращение времени измерения.Для этого в способе измерения мо ,дуля и фазы коэффициента отражения полупроводниковых и диэлектрических материалов путем возбуждения сверх-...

Номер патента: 777597

Опубликовано: 07.11.1980

Автор: Григоренко

МПК: G01R 27/06

Метки: генератора, качающейся, коэффициента, отражения, частоты

...характеристики высокоомнойдетекторной головки.Цель изобретения - повышение точностиизмерений.Для этого согласно способу измерениякоэффициента отражения генератора качающейся частоты путем измерения уровнянапряжения падающей волны на выходевторичного канала направленного ответвителя, к основному каналу которого подклюгде В - прямое ослабление направленногоответвителя.15 На чертеже преэлектрическая схемлизации способа иотражения генераттаты.20 Устройство для реалидержит направленный окатор 2, согласованнуюновному каналу направл1 подключаются согласокороткозамыкатель 5 иратор 6 качающейся часУстройство работает бразом.На данной частоте исследуе 0 тора 6 измеряют уровни нада. Рожкова едак Заказ 2418/9 Изд.558 Тираж 1033 ПодписноНПО...

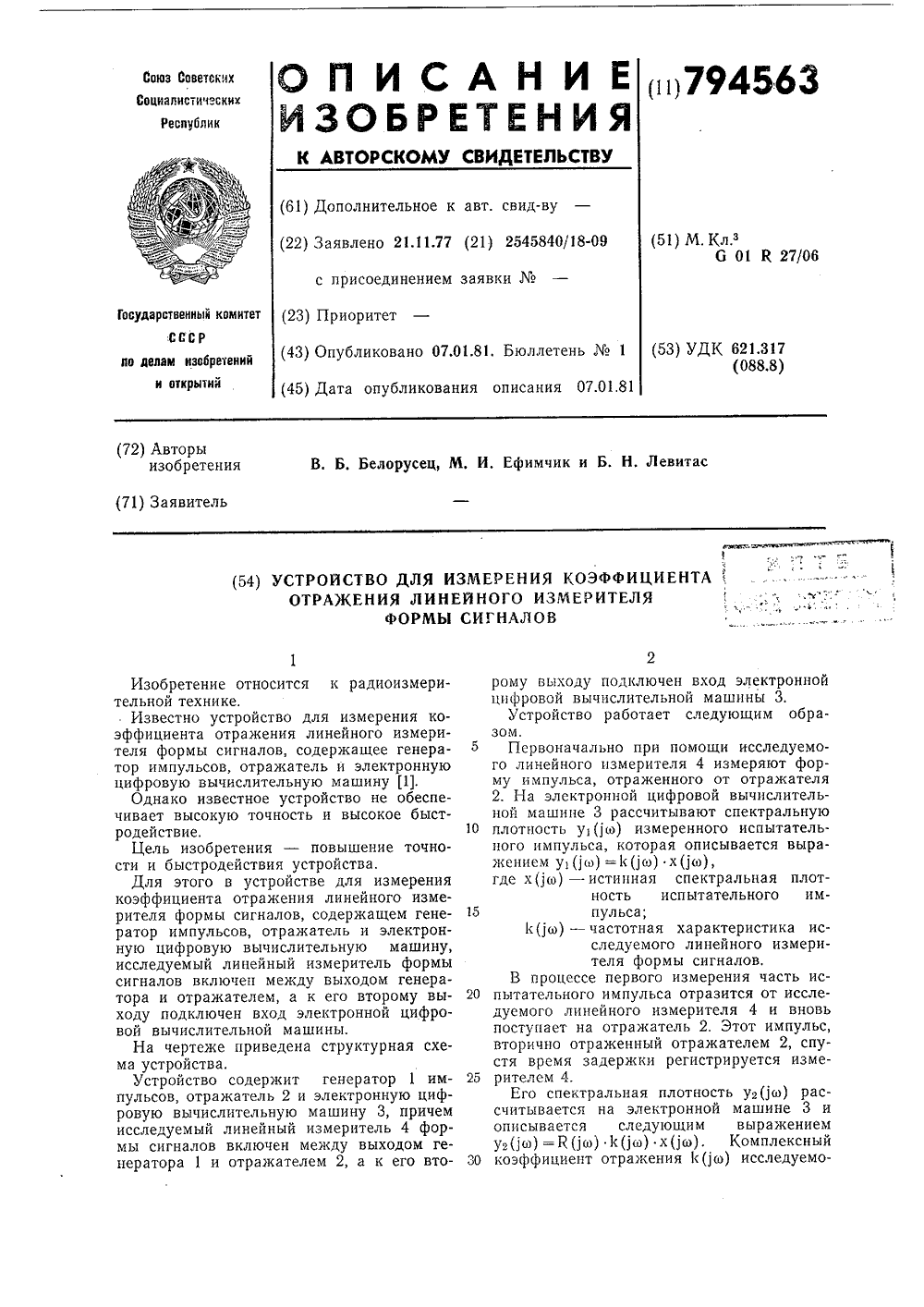

Номер патента: 794563

Опубликовано: 07.01.1981

Авторы: Белорусец, Ефимчик, Левитас

МПК: G01R 27/06

Метки: коэффи-циента, линейногоизмерителя, отражения, сигналов, формы

...электроннойцифровой вычислительной машины 3.Устройство работает следующим образом,Первоначально при помощи исследуемого линейного измерителя 4 измеряют форму импульса, отраженного от отражателя2. На электронной цифровой вычислительной машине 3 рассчитывают спектральнуюплотность у, (1 ю) измеренного испытательного импульса, которая описывается выражением у,(1 со) =1 ссо) хсо),где х(1 оз) - истинная спектральная плотность испытательного импульса;1(1 о) - частотная характеристика исследуемого линейного измерителя формы сигналов,В процессе первого измерения часть испытательного импульса отразится от исследуемого линейного измерителя 4 и вновьпоступает на отражатель 2. Этот импульс,вторично отраженный отражателем 2, спустя время задержки...

Номер патента: 800900

Опубликовано: 30.01.1981

Авторы: Ляльков, Шпак

МПК: G01R 27/06

Метки: малыхкоэффициентов, невзаимныхчетырехполюсников, отражения

...фазойкоэффициента отражения, при этом выход вспомогательного канала первогонаправленного ответвителя 3 черезаттенюатор 11 и выход вспомогательного канала дополнительного направленного ответвителя 8 подключены ксоответствующим входным плечам сумматора 12, к выходному плечу которого подключен детектор 6.Устройство работает следующим образом,Перед началом измерений проводится калибровка устройства, При этомисследуемый четырехполюсник 4 заменяется его эквивалентом, С помощьюсогласующего трансформатора 9 производится согласование измерительного тракта с выходом генератора 1.Затем с помощью согласующего трансформатора 10 производится настройканаправленных ответвителей 3 и 8 намаксимальную направленность, и приподключенном на выходе тракта...

Номер патента: 808979

Опубликовано: 28.02.1981

Автор: Лемешевский

МПК: G01R 27/06

Метки: импульсный, рефлектометр

...экране осциллографа 9 иэображение устанавливается так, что виден одв период им.пульсного напряжения). В этом случае тех.нически трудно реализовать выделение сигнала, соответствующего отражениям от неоднородности переднего фронта зондирующегоимпульса, так как эти оба сигнала сливаются,Чтобы облегчить выделение сигнала, соответ.ствующего отражениям, на вход стробоскопи.ческого преобразователя 5 включена линия 14задержки. В этом случае рефлектограммапринимает вид, изображенный на фиг. 2 б.Изображение импульса, соответствующего не.однородности, сдвинуто на вершине эондирую.щего импульса на время задержкив ли.нии 14.На фиг, 2 в представлена рефлектограмма(зпюра напряжения на выходе усилителя 8аналогового сигнала) с двумя различнымипо...

Номер патента: 832495

Опубликовано: 23.05.1981

Авторы: Путято, Сапранков, Суханов, Яковлев

МПК: G01R 27/06

Метки: нагрузкой, сверхвысокочастотноготракта, согласования

...датчика 2 мощности и управляющим .входом элемента 3 согласования, и генера. - тор б переменного тока, выходы которого соответственно соединены с управ-. ляющим входом регулируемого фаэовра щателя 4 и входом фазового детектора 5, при этом датчик 2 мощности выполнен в.виде элемента Холла.Устройство работает следующим образом. 20В первоначальный момент времени сверхвысокочастотный тракт характеризуется определенным уровнем проходящей мощности и определенным КСВН (например, точка А на фиг. 2). По- д 5 скольку.под воздействием напряжения генератора б переменного тока фаза регулируемого фазовращателя 4 прецессирует относительно своего номинального значения, то он изменяет КСВН в определенных пределах (фиг.2 а), что вызывает...

Номер патента: 842629

Опубликовано: 30.06.1981

Авторы: Двораковская, Левин, Неклепаев

МПК: G01R 27/06

Метки: tpaktob, согласованиясверхвысокочастотных

...0,1. Указанные параметры пог" лотителя не должны изменяться при перемещении его вдоль волновода.842629 формула изобретения Конструкция поглотителя определяется конфигурацией волновода. Так,например, йоглотитель для прямоугольного волновода нестандартного сечения (Фиг.2) выполняют из Ферроэпоксида н виде неправильной четырехугольной пирамиды 5 высотой, равной 1,5длины волн и нолноводе. На основаниипирамиды укреплена металлическая плас.тина б. Поглотитель перемещается вотрезке 3 регулярного волнонода с помощью тонкой капроновой нити.Для контроля согласования генераторной части тракта поглотительустананливается таким образом, чтобы сторона с большим коэффициентом.отражения была обращена к генерато. 15ру. Определяется изменение...

Номер патента: 849101

Опубликовано: 23.07.1981

Авторы: Заморский, Памфилов, Прокунцев, Чорноус, Шаронов

МПК: G01R 27/06

Метки: комплексныхвеличин, сравнения

...вход нуль-органа 5.Второй гармонический сигнал Ц (фиг.4 а)поступает на входную шину 8 устройства, те. одновременно на входы амплитудного.преобразователя 1 и формирователя 2 импульсов, С первого выходаформирователя 2 импульсов поступаютна управляющий взод ключа 3 прямоугольные импульсы(фиг. 4 в)началакоторых совпадают с моментами переходагармонического сигнала О через нулевой уровень с минуса на плюс или сплюса на минус, а окончания совпадаютс моментами соответственно положительного или отрицательного экстремумов сигнала 0,2С выхода амплитудного преобразователя 1 опорный сигнал О п(фиг. 4 )постоянного уровня, равного амплитуде входного сигнала, через ключ 3 подается на сигнальную шину 14 генератора 4 компенсирующего напряжения.При...

Номер патента: 875307

Опубликовано: 23.10.1981

Автор: Семерков

МПК: G01R 27/06

Метки: коэффициента, отражения

...детекторов 2, 3 падающей и отраженной волн и выход сумматора 4 подключены соответственно к входам ключей 5, 6 и 7. Выходы ключей 5, 6 и 7 соединены со входом измерительного преобразователя 8, выход которого подключен к входу арифметического устройства 9.Выход арифметического устройства 9 соединен со входом устройства 10 индикации, а управпяющие входы ключей 5, 6 и 7, измерительного преобразователя 8, арифметического устрой ства 9 и устройства 10 индикации подключены к соответствующим выходам блока 11 управления.Устройство работает следующим образом.45При соединении между собой средних точек емкостного делителя напряжения и шунтирующих резисторов вторичной обмотки трансформатора тока в точках О и д датчикаимеем соответственно 50...

Номер патента: 881625

Опубликовано: 15.11.1981

Авторы: Вайдялис, Кайрис

МПК: G01R 27/06

Метки: мод, планарного, показателя, преломления, световода

...планарного световода 3 следует, что если точки, в которых М = и и М =.Визирная линия окуляРра 15 совмещается с точкой, где М = пр, при этом фотодатчик 12 преобразователя 5 импульсы не генерирует. На реверсивный счетчик б с блока 7 подается число импульсов, соответствующее значению показателя преломления возбуждающей полусферической призмы 2, что соответствует началу шкалы измерений. После того как произведена калибровка, на входную поверхность возбуждающей полусфери 5 1 О 15 20 25 30 35 40 45 50 ческой призмы 2 направляется лучвозбуждения и с помощью поворотногостолика 1 устанавливается такойугол его падения, при котором в исследуемом планарном световоде 3 возбуждается .мода. Момент возбуждениямоды в волноводе устанавливается...

Номер патента: 885925

Опубликовано: 30.11.1981

Автор: Рудай

МПК: G01R 27/06

Метки: волны, коэффициента, стоячей

...два направленных ответвителя, На выходе первого порогового блока 4 выделяется напряжение отраженной волны, на выходе второго порогового блока 10 - напряжение падающей волны, Первый 4 и второй 10 пороговые блоки служат для уменьшения динамического диапазона напряжений входных сигналов соответственно первого детектора 5 и второго детектора 11 и управляются напряжением с выхода второго детектора 11, пропорционального амплитуде напряжения падающей волны. Напряжение на выходе первого детектора пропорционально амплитуде напряжения отраженной волны,Выходное напряжение первого 5 и второго 11 детекторов подается на вход второго сумматора 12, на выходе которого напряжение пропорционально сумме"выем = С +цЫ (1731где 11 - коэффициент передачи...

Номер патента: 907463

Опубликовано: 23.02.1982

Авторы: Жилинскас, Юдович

МПК: G01R 27/06

Метки: коэффициентов, отражения, передачи, сверхвысокочастотных, трактов, характеристик, частотных

...и высокочастотнымивходами автоматического регулятора5 мощности,Дополнительный автоматический регулятор 5 мощности содержит соединенные в кольцо сумматор 17, первыйвход которого является сверхвысокочастотным входом дополнительного автоматического регулятора 8 мощности,детектор 18, усилитель 19 низкойчастоты, синхронный детектор 20 имодулятор 21, при этом вторые входысинхронного детектора 20 и модулятора 21 являются соответственно низкочастотным и высокочастотным входамидополнительного автоматического регулятора 8 мощности.Место подключения исследуемогосверхвысокоцастотного тракта 10 исогласованной нагрузки 22 определяется измеряемым параметром: коэффициентом передачи или коэффициентомотражения,Устройство работает...

Номер патента: 918886

Опубликовано: 07.04.1982

Авторы: Вилькоцкий, Зинкевич, Кныш, Сергиеня

МПК: G01R 27/06

Метки: комплексного, коэффициента, отражения, поверхности

...на некоторомрасстоянии от исследуемой поверхности необходимо учитывать Фазовый набег при распространении. электромагнитной волны в свободном прстранстве, уменьшение амплитуды поля с расстоянием,Коэффициент отражения акустическихволн от жесткой поверхности, которойявляются границы раздела воздуха ибольшинства твердых и жидких тел,практически равен единице.91888 б Составитель А.КузнецовРедактор Н.Бобкова Техред М. Тепер Корректор М.Демчик Заказ 2132/29 Тираж 719 ПодписноеВНИИПИ Государстввнного комитета СССРпо делам изобретений и открытий11303,5, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП " Патент, г. ужгррод, ул. Проектная, 4 При выборе постоянных распространения электромагнитных и акустичесикх волн одинаковыми, фазовый набег и...

Номер патента: 951182

Опубликовано: 15.08.1982

Авторы: Бухинник, Быстрова, Лаврентьев, Романов, Ротенко, Шпак

МПК: G01R 27/06

Метки: рефлектометр

...заданном неизменном уровне независимо от рабочей частоты генератора и нагрузки двухпроводной линии 1. В этом случае выходной прибор индикатора К Ч 11 может быть однозначно проградуирован в величинах Кс Ч, тем самым устраняется необходимость проведения колиброво-.ной операции перед измерениями. Средний отвод нагрузки направленного ответвителя падающей волны 2 соединен через дополнительный резистор 5 с экраном, при этом линия, образованная параллельно соединенными проводами ответвителя падающей волны 2 и экраном, представляет собой направленный ответвитель падающей волны по синфазной волне, В этом случае напряжение на симметричных зажимах направленного ответвителя падающей волны пропорционально напряжению падающей противофазной волны, а...

Номер патента: 966622

Опубликовано: 15.10.1982

Автор: Кабаков

МПК: G01R 27/06

Метки: волны, измеритель, коэффициента, многополюсников, ослабления, панорамный, сверхвысокочастотных, стоячей

...часрехплечными ферритовыми развязываю- тотной зависимости ц 0 и проьроа падшими элементами б, за счет чего ос- порциональной частотной зависимостиновная часть сверхвысокочастотного отношения 0 / Оотр падсигнала, отразившись от регулируе- Калибровка панорамного измерителямого запредельного аттенюатора 9, на изменение КСВН производится припоступает на третье плечо четырех-подключении к третьим плечам четырех 25плечного ферритового развязывающего плечных ферритовых развязывающихэлемента 6, присоединенного к соот- элементов б короткозамыкателей а наРветствующему плечу исследуемого измерение ослаблений при соединенныхсверхвысокочастотного многополюсни- попарно третьих плечах четырехплечныхка 8, Отраженный от исследуемого ....

Номер патента: 978071

Опубликовано: 30.11.1982

Авторы: Елизаров, Реуцкий

МПК: G01R 27/06

Метки: автоматический, измеритель, комплексных, коэффициентов, отражения, сверхвысокочастотных, устройств

...5 но полосовой Фильтр 15 и амплитудныйдетектор 16, а между выходом токопрерывателя 14 и входом усилителя 9 включен последовательно полосовой Фильтр17 и амплитудный детектор 18, причем 40 выход отрезка 10 прямоугольного волновода является входом исследуемогосверхвысокочастотного устройства 19,а также блок 20 управления. Падающаяволна от генератора 1 проходит черезосновной канал направленного ответ,вйтеля 2, развязывающий вентиль 3,отрезок. 10 прямоугольного волноводапоступает на вход исследуемого устройства 19. Если модуль и Фаза коэфФициента отражения исследуемого устройства 19 не равны нулю, то научастке измерительного СВЧ-тракта,от выхода вентиля 3 до входа исследуемого устройства 19 образуетсястоячая волна....

Номер патента: 978072

Опубликовано: 30.11.1982

Авторы: Кострикин, Ревин, Реуцкий

МПК: G01R 27/06

Метки: измеритель, полных, сверхвысокочастотных, сопротивлений, устройств

...исследуемого СВЧ-устройства 6 подключаетсякороткозаглыкатель. Генератор 2 качающейся частоты переводится в ручнойрежим работы, при этом частота СВЧсигнала устанавливается равной сред"ней рабочей частоте исследуемого устройства б. Блок 24 управления подаетна элемент 21 памяти и арифметическийблок 22 управляющие сигналы, обеспечи 65вающие поступленйе индикации непосредственно с аналого-цифрового преобразователя 20 на цифровой индикатор 23.При калибровке на первый и второй. входы квадратурного восьмиполюсниКа 16 поступаЮт. СВЧ-сигналы с выходов вторичных кайалов первого и второго направленных ответвителей 4 и 51Ц. = - Е з 3.пМЪг102=. Ез 1 п 6 й 1 +)где Ч - сдвиг фазы между сигналами.,Такие жесигналы поступают на первый и второй входы...

Номер патента: 985751

Опубликовано: 30.12.1982

Авторы: Острецов, Синицын, Цикалов

МПК: G01R 27/06

Метки: анализатор, волны, стоячей, цифровой

...с рас о положенными . вдоль нее датчиками, к которым последовательно подключены программно-управляемый коммутатор, аналого-цифровой преобразователь и блок об- работки и программного управления, управляющий выход которого соединен с входом управления программно-управляемого коммутатора, и блок ввода-вывода информации 1 1.Однако известное устройство не обеспечивает высокую точность измерения, что связано с необходимостью измерения час- . тоты и поддержания ее с высокой точнос тью, а также ограниченный диапазон рабочих частот.Бель изобретения - повышение точности измерений дтри одновременном расширении диапазона рабочих частот.Поставленная цель достигается тем,что датчики размещены друг от друга нарасстоянии не более 1 д тцц Р 4, а...

Номер патента: 985752

Опубликовано: 30.12.1982

Авторы: Кириллов, Мустафаев, Николаев

МПК: G01R 27/06

Метки: коэффициента, листовых, отражения

...в переотраженный сигнал металлическому листу 4 и исследуемому листовому материалу 5 придана форма отсеченного по малой оси полуэллипса с соотношением осей= (1,3 - 1,5) бПредлагаемое устройство позволяет повысить точность измерений и расширить диапазон измеряемых коэффициентов отражения в сторону малых значений.формула изобретения Устройство для измерения коэффициента отражения листовых материалов, содержащее приемопередатчик с антенной,подключенный к регистратору, и металлический лист, образующий с исследуемымлистовым материалом девяностоградусныйуголковый отражатель, установленный вполе излучения антенны с воэможностьювращения; относительно оси, проходящейчерез его ребро, ориентированное ортогонально направлению излучения...

Номер патента: 1007044

Опубликовано: 23.03.1983

Авторы: Анин, Верник, Кузнецов, Рудницкий

МПК: G01R 27/06

Метки: волнового, линий, неоднородностей, распределения, связи, сопротивления

...5, индикатор 6.Устройство для измерения распределения неоднородностей волнового сопротивления линий работает следующим образом,С генератора 1 зондирующих импульсов сигнал через развязывающий узел 2 поступает на вход исследуемой линии 7 связи, Отраженный от неоднородностей волнового сопротивления линии 7 связи, сигнал через усилитель 4 и усилитель 5 поступает на индикатор 6. Одновременно выходной сигнал генератора 1 зондирующих импульсов запускает синхронизируемый данными импульсами генератор 3 изменяющегося напряжения, выходное напряжение которого подается на управляющий вход усилителя 4 срегулируемым коэффициентом усиления.При этом формавыходного напряжения5генератора 3 изменяющегося напряженияопределяется, исходя из условия...

Номер патента: 795184

Опубликовано: 07.09.1983

Авторы: Фридберг, Шаров, Шулика

МПК: G01R 27/06

Метки: волноводная, мера, отражения

...мера . ной у прототипа, значительной частотной очражения имеет сильную частотнуюзависимостью емкостной неоднородности зависимость характеристики отражения в месте стыка, соответствующей частотдля значений коэффициента отражения ной зависимостью отражения от дополболее 0,2 (Кс;7,15) вследствие чего нительной неодноРодности эа счет Укатакие нагрузки в качестве мер отраже-ванного смещения. Приэтом частотная ния для Р Ъ 0,2 практически не исполь 20 зависимость коэффициента отражения зуются. , меры значительно уменьшается.цель изобретения - уменьшение час- При работе в полной рабочей полосе тотной зависимости отраженФ в полосе частот волновода частотные эависимосрабочих частот. ти отражения (КСВН) для К - 1 5 хаст25 рактеризуются...

Номер патента: 1046708

Опубликовано: 07.10.1983

Авторы: Евдокимов, Чегина

МПК: G01R 27/06

Метки: волны, коэффициента, образец, отражения, падения, различных, углах, электромагнитной

...5,П-образный отражатель 6, на одной из граней которого размещен исследуемый образец 7 и механизм 8 вращения.Устройство работает следующим образом. Сигнал заданной частоты от генератора 1 проходИт направленный ответвитель 2 и излучается антенной4, создающей в зоне измерениЯ кваэиплоскую волну. После двукратногоотражения на гранях отражателя бволна меняет направление на противоположное. Сигнал от отражателя 6,для выделения которого используется беззховая Камера 5 или другие10 приемы подавления паразитных отражений, принимается антенной 4 ичерез направленный ответвитель 2 подается на приемник 3. При снятиизависимости коэффициента отраженияот угла падения о (фиг. 2) в области значений (Л/2Ы,агс 1 Ь)исследуе 3мый образец 7 размещается на...

Номер патента: 1054797

Опубликовано: 15.11.1983

Авторы: Белошицкий, Елизаров

МПК: G01R 27/06

Метки: параметров, свч, четырехполюсников

...и второй усилитель, авыход генератора опорных сигналовчерез СВЧ переключатель подключенк вторым входам первого и второгокорреляторов,На чертеже приведена структурнаяэлектрическая схема устройства.Устройство для измерения параметров СВЧ четырехполюсников содержит последовательно соединенные источник 1 синхронизирующих импульсов,генератор 2 .зондирующих импульсов,первый циркулятор 3, первый корре".лятор 4 и первый усилитель 5, выходкоторого соединен с первым входомдвухканального индикатора 6, атакже генератор 7 опорных сигналови первый блок 8 задержки, вход которого соединен с выходом источни.ка 1 синхрониэирующих импульсов,при этом второе плечо первого циркулятора 3 является входом для подключения исследуемого СВЧ...

Номер патента: 1059514

Опубликовано: 07.12.1983

Авторы: Грудина, Трушкин

МПК: G01R 27/06

Метки: измеритель, коэффициента, отражения

...первый и второй детекторы,измеритель отношения, индикатор, 30ступенчатый аттенюатор, блок автоматической регулировки мощности(АРМ) и цепь для измерения ослаблений четырехполюсников, причем выход измерителяотношения подключен к 35индикатору, а выход основного канала направленного ответвления от-. раженной волны является входом для подключения исследуемой нагрузки 2 .40Однао данный измеритель коэффициента отражения и ослабления также обладает существенными погрешностями измерения, так как результат измерения зависит как от величинынаправленности ответвителей, так и от длины соединительного тракта и фазы коэффициента отражения от исследуемой нагрузки.Цель изобретения - повышение точности измерения в широком диапазоне частот.В...

Номер патента: 629823

Опубликовано: 15.02.1984

Автор: Литвинов

МПК: G01R 27/06

Метки: волн, диапазона, длин, измеритель, коэффициента, миллиметрового, отражения

...разделительный фильтр, одиниз выходов которого подключен кфазометру, а другой выход тодклнчекк дополнительному вазометру,На чертеже изображены стру(тур-,ная электрическая схема и конструкцияизмерителя коэффициента Отражениямиллиметрового диапазона длин волн.Измеритель содержит измерительный1 и опорный 2 каналы, генератор 3,.делитель 4 луча, преобразователь 5поляризации, поляризатор 6 СБЧ-де 5 Отектор 7, фазометр 8 с датчиком 9синусоидального напряжения частотьсдвига сверхвысокочастотного сигнала, два сдвигателя 10 и 11 частотыциркулярно-поляризованных волн,один из которых установлен в какале 1, а другой, отражательного типа, - в канале 2, а также дополкительный Фаэометр 12 с датчиком 13синусоидального напряжения частотысдвига...
