Устройство для измерения коэффи-циента отражения линейногоизмерителя формы сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

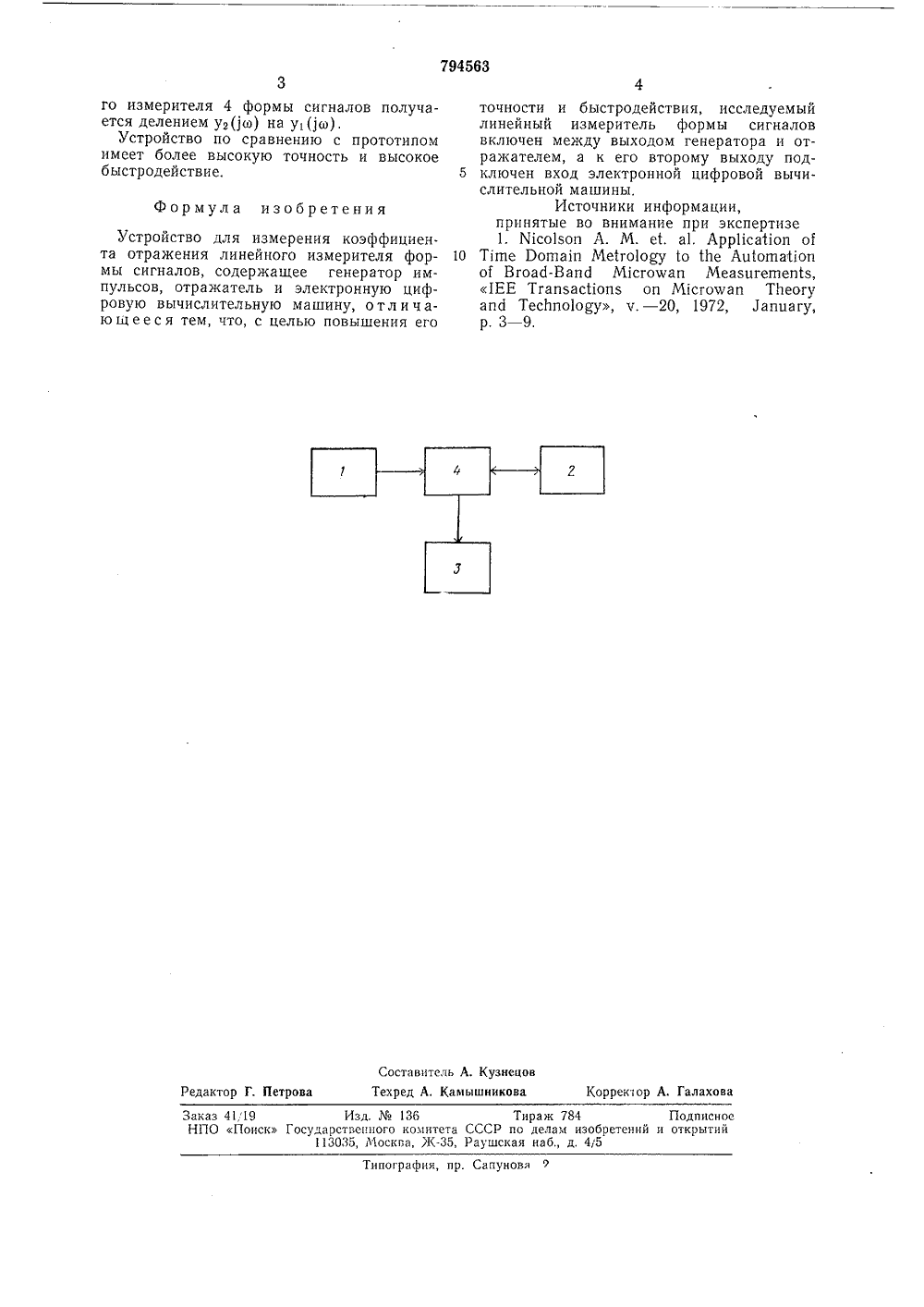

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 Щ 7945 бЗ Союз Советских Социалистических Республик(45) Дата опубликования описания 07 Государственный комите СССРо делам изобретений рытии 72) Авторы изобретения сец, М. И, Ефимчик и Б, Н, Левитас В. Б, Б(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЭФФ ОТРАЖЕНИЯ ЛИНЕЙНОГО ИЗМЕРИТЕ ФОРМЫ СИГНАЛОВ30 Изобретение относится к радиоизмерительной технике.Известно устройство для измерения коэффициента отражения линейного измерителя формы сигналов, содержащее генератор импульсов, отражатель и электронную цифровую вычислительную машину (1,Однако известное устройство не обеспечивает высокую точность и высокое быстродействие.Цепь изобретения - повышение точности и быстродействия устройства.Для этого в устройстве для измерения коэффициента отражения линейного измерителя формы сигналов, содержащем генератор импульсов, отражатель и электронную цифровую вычислительную машину, исследуемый линейный измеритель формы сигналов включен между выходом генератора и отражателем, а к его второму выходу подключен вход электронной цифровой вычислительной машины.На чертеже приведена структурная схема устройства.Устройство содержит генератор 1 импульсов, отражатель 2 и электронную цифровую вычислительную машину 3, причем исследуемый линейный измеритель 4 формы сигналов включен между выходом генератора 1 и отражателем 2, а к его второму выходу подключен вход электроннойцифровой вычислительной машины 3.Устройство работает следующим образом,Первоначально при помощи исследуемого линейного измерителя 4 измеряют форму импульса, отраженного от отражателя2. На электронной цифровой вычислительной машине 3 рассчитывают спектральнуюплотность у, (1 ю) измеренного испытательного импульса, которая описывается выражением у,(1 со) =1 ссо) хсо),где х(1 оз) - истинная спектральная плотность испытательного импульса;1(1 о) - частотная характеристика исследуемого линейного измерителя формы сигналов,В процессе первого измерения часть испытательного импульса отразится от исследуемого линейного измерителя 4 и вновьпоступает на отражатель 2. Этот импульс,вторично отраженный отражателем 2, спустя время задержки регистрируется измерителем 4.Его спектральная плотность у(1 о) рассчитывается на электронной машине 3 иописывается следующим выражениему 2(1 о) =К(1 а) 1 с(1 а) х(1 ь). Комплексныйкоэффициент отражения 1(1 а) исследуемо794563 Формула изобретения Составитель А. КузнецовТехред А. Камышникова Коррекзор А. Галахова Редактор Г. Петрова Заказ 41,19 Изд.136 Тираж 784 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москга, Ж, Раушская наб., д. 45Типография, пр. Сапунова го измерителя 4 формы сигналов получается делением у 2(со) на у(оз).Устройство по сравнению с прототипом имеет более высокую точность и высокое быстродействие. Устройство для измерения коэффициента отражения линейного измерителя формы сигналов, содержащее генератор импульсов, отражатель и электронную цифровую вычислительную машину, отличаю щ е е с я тем, что, с целью повышения его точности и быстродействия, исследуемыйлинейный измеритель формы сигналоввключен между выходом генератора и отражателем, а к его второму выходу под 5 ключен вход электронной цифровой вычислительной машины.Источники информации,принятые во внимание при экспертизе1. %со 1 зоп А. М. е 1. а 1. АррИса 11 оп о 110 Типе Вогпа 1 п Ме 1 гоо 1 ту 1 о йе АШотабопо 1 Вгоас 1-Вапд М 1 сгочап МеазцгегпепЬ,1 ЕЕ ТгапзасЫопз оп М 1 сгосчап Т 11 еогуапд Тес 11 по 1 оду, ч. - 20, 1972, Лапцагу,р. 3 - 9.
СмотретьЗаявка
2545840, 21.11.1977
ПРЕДПРИЯТИЕ ПЯ Р-6856
БЕЛОРУСЕЦ ВЛАДИМИР БОРИСОВИЧ, ЕФИМЧИК МИХАИЛ ИВАНОВИЧ, ЛЕВИТАС БОРИС НОТЕЛЕВИЧ
МПК / Метки
МПК: G01R 27/06
Метки: коэффи-циента, линейногоизмерителя, отражения, сигналов, формы
Опубликовано: 07.01.1981
Код ссылки
<a href="https://patents.su/2-794563-ustrojjstvo-dlya-izmereniya-koehffi-cienta-otrazheniya-linejjnogoizmeritelya-formy-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения коэффи-циента отражения линейногоизмерителя формы сигналов</a>
