G01R 27/04 — в цепях с распределенными параметрами

Номер патента: 1084700

Опубликовано: 07.04.1984

Авторы: Виненко, Усанов

МПК: G01R 27/04

Метки: диода, полного, свч, сопротивления

...и прошедшего черезнего СВЧ-сигнала при последовательном резонансе 23.Однако известный способ не позволяет производить измерения в широком диапазоне частот,,Цель изобретения - расширениедиапазона частотдля достижения поставленной цели 45согласно способу определения полного сопротивления СВЧ-диода, заключающемуся в подаче на исследуемый СВЧдиод, установленный ве стержневом,цержателе в линии передачи, напряже"ния обратного смещения и СВЧ-сигнала и измерении частотыо,последовательного резонанса исследуемого СВЧдиода и стержневого держателя и отношения Т падающего и прошедшегочерез него СВЧ-сигнала при последовательном резонансе, дополнительноизмеряют отношение Тг падающегои прошедшего через исследуемый СВЧдиод СВЧ-сигнала и...

Номер патента: 1104442

Опубликовано: 23.07.1984

Авторы: Косякин, Пчельников, Суслов

МПК: G01R 27/04

Метки: высокоомного, датчик, микропровода, погонного, сверхвысокочастотный, сопротивления

...отверстия для ввода и выводамикропровода, к концам штырей подсоединены отрезки замедляющей линиитипа кольцо-стержень , которые установлены соосно с цилиндрическимкорпусом, причем размеры отрезковзамедляющей линии определяют соотношениямиВ,= - ; Е:(О 1-г)5; а:(О 4-,О,У,15 5 5:(0,-0,8) д, Ъ=(01-ОФ)5,где Г - длина отрезка замедляющейлинии типа кольцо-стержень;в ,расстояние между кольца"ми отрезка замедляющейлинии;внутренний диаметр колецотрезков замедляющей линии;5 - расстояние между.соосными круглыми диафрагмами;д 2 и Ъ - соотЬетственно диаметри толщина соосных круглых диафрагм;20 рабочая длина волны;коэффициент замедленияволны.На фиг.1 приведена конструкцияпредлагаемого датчика, на фиг.225:конструкция отрезка замедляющей линии типа...

Номер патента: 1113752

Опубликовано: 15.09.1984

Авторы: Косякин, Пчельников, Суслов

МПК: G01R 27/04

Метки: датчик, микропровода, погонного, сверхвысокочастотный, сопротивления

...нитного поля с микропроводом 11.Однако известный датчик не обеспечивает измерения микропровода с малой удельной проводимостью.Наиболее близким к изобретению 2 р является сверхвысокочастотный датчик для измерения погонного сопротивления микропровода, содержащий запредельный круглый волновод с элементами связи в виде штырей с кольцами 25 на концах, при этом вдоль продольной оси запредельного круглого волновода установлены металлические диафрагмы с .круглыми осевыми отверстиями 23,Однако такой сверхвысокочастотный 30 датчик обладает низкой точностью измерения микропровода с погонным сопротивлением 1 кОм/Ом и большим затуханием, из-за чего от генератора требуется большая мощность.35Целью изобретения является увеличение точности...

Номер патента: 1141344

Опубликовано: 23.02.1985

Авторы: Кузнецов, Назаров, Новиков, Устименко

МПК: G01R 27/04

Метки: параметров, проходных, сверхвысокочастотных, элементов

...входную проводимость исследуемого проходного сверхвысоко- частотного элемента при подключении неподвижных емкостных зондов соответственно на входах рассогласователей и входное сопротивление исследуемого гроходного сверхвысоко- частотного элемента при подключении неподвижных емкостных зондов на расстояниях от входов рассогласователей, равных 9/4, где 9 - длина рабочей волны. 60 На чертеже приведена структурнаяэлектрическая схема устройства дляизмерения параметров проходныхсверхвысокочастотных элементов. 65 устройство для измерения парамет. ров проходных сверхвысокочастотных элементов содержит генератор 1 высокой частоты, тройники 2 и 3, вентили 4, приемники 5, гетеродин б, фазометр 7, рассогласователи 8 и 9, исследуемый проходной...

Номер патента: 1144059

Опубликовано: 07.03.1985

Авторы: Данилов, Зуев, Мальцев

МПК: G01R 27/04

Метки: высокоомных, микрообразцов, проводимости, удельной

...т ехр/-с/ ),(б) у - поверхностная плотность связанных зарядов; - - константы, онределяемые из экспериментальных данных. где о, о,059 2удельной проводимости высокоомных микрообразцов, заключающемуся в воздействии на исследуемый образецэлектрического поля, консольно закрепленный наименьшей гранью исследуемый образец помещают в электростатическое поле плоского конденсатора так, чтобы наибольшая грань образца размещалась перпендикулярно вектору напряженности поля, снимают временные зависимости стрелы прогиба образца при воздействии поля и послеего отключения, а удельную проводимость 6 определяют по формулео (1)где Й - диэлектрическая проницаемость образца (табличная величина);с - электрическая постоянная8,85 10 "Ф/м,- время процесса...

Номер патента: 1203442

Опубликовано: 07.01.1986

Автор: Карасев

МПК: G01R 27/04

Метки: импеданса, приращений, свч-двухполюсника

...и от корреляции между ними.При малых флуктуациях ЛДПЯ) и ЬФ)имеем следующие соотношения междуэнергетическими спектрами; Р (г) известными методами, Так, еслииспользуются все четыре уравнения,то методом наименьших квадратов,а если ограничиваться любыми тремяуравнениями из Г 5 ) , то по правилуКрамера, Использование всех четырехуравнений для определения трехнеизвестных позволяет уменьшитьвлияние погрешностей измерений В 1 г) (") АЙ (")" (Г), 51(Е) нарезультат определейия,Г), В,Р), Я(1.), Коэффициенты системы уравнений С 5,1 определяются изи 12) .по измеренным значениям 1 Г(,(Ц,Я)9,Если генератор , возбуждающий линюо, имеет малые амплитудныеСоставитель Р.КузнецоваРедактор Т.Кугрьппева Техред Т.Дубинчак Корректор В. Бутяга Заказ 8411/48 Тираж...

Номер патента: 1211668

Опубликовано: 15.02.1986

Автор: Орлов

МПК: G01R 27/04

Метки: параметров, полупроводниковых, элементов

...содержит коаксиальный резонатор 1, подвижный короткозамыкающий поршень 2, 15 элементы .3 и 4 связи с источником регулируемых по частоте СВЧ колебаний и индикатором, соответственно, источник 5 постоянного напряжения.Известным способом, например с помощью измерителя полных проводимостей, измеряют суммарную емкость Сполупроводникового элемента 6 при выбранном ранее постоянном напряжении, которая является суммой двух 25 емкостей: барьерной емкости перехода С, и емкости;между выводами С,С= С,+С (1) Затем исследуемый полупроводнико-вый элемент 6 подключают к коаксиальному резонатору 1, при этом коллекторный или эммитерный вывод СВЧ-транзистора соединяют с внутренним проводником коаксиального резонатора 1, а вывод базы - с наруж- З 5 ным...

Номер патента: 1239634

Опубликовано: 23.06.1986

Автор: Олейников

МПК: G01R 27/04

Метки: измерительный, мост

...микрополосковой платой 16 крепится винтами 18 и19, На микрополосковой плате 16 расПоложена вся электрическая часть измерительного моста, состоящая изтрех резисторов 2-4 с контактнымиплощадками, соединенных между собойв треугольник, к вершинам которогоподключены контактными лепесткамицентральные проводники коаксиальныхлиний 5 . 7.К внутренним проводникам ко, аксиальных линий 5 и 7 опорного и измерительного каналов подсоединены черезперемычки 20 и 21 конденсаторы 22 и 23,подводящие напряжение раэбаланса кдетекторному диоду 24. Детектированное напряжение поступает на выходустройства через два КС-фильтра, состоящих из резисторов 25-28 и конденсаторов 29-32,Устройство имеет три разъема,К центральному разъему подключенгенератор СВЧ, один из...

Номер патента: 1241152

Опубликовано: 30.06.1986

Авторы: Песков, Похлебаева

МПК: G01R 27/04

Метки: инвариантного, коэффициента, линейного, устойчивости, четырехполюсника

...инвариантного. коэффициента устойчивости линейного четырехполюсника (с произвольной степенью устойчивости),Устройство содержит генератор 1 высокой частоты., согласованную на грузку 2, направленный ответвитель 3, согласующий трансформатор 4, исследуемый линейный четырехполюсник 5, согласующий трансформатор 6, направленный ответвитель 7, согласован ную нагрузку 8, индикатор 9, коротко- замыкающие поршни 1 О и 11 и дополнительные резисторы 12 и 13.Устройство работает следующим об разом. Вместо исследуемого линейного че тырехполюсника 5 устанавливают пере .мычку, выводят согласующие трансфор маторы 4 и 6 в верхнее положение (в верхнем положении они не оказыв влияние на уровень проходящей мощи сти) и на индикаторе 9 выставляют...

Номер патента: 1249470

Опубликовано: 07.08.1986

Авторы: Абкин, Палий, Скубицкий, Стенько

МПК: G01R 27/04

Метки: датчик, полных, сопротивлений

...волновода, зонды 2 с детекторными диодами 3, прямоугольную ферритовую 10 пластину 4 толщиной (О, 1-0,3)о, гдеа - размер широкой стенки отрезка 1 прямоугольного волновода, и магнитную систему 5.Датчик полных сопротивлений рябо тает следующим образом.Электромагнитная волна, распространяясь от генератора к нагрузке попадает на датчик полных сопротивлений, при этом за счет намагничен ной прямоугольной ферритовой пластины 4 изменяется распределение поля в поперечной плоскости отрезка 1 таким образом,что максимум напряженности электрической составляющей падающей волны 25 оказывается вблизи поверхности прямоугольной ферритовой пластины 4 на некотором расстоянии от зонда 2. Волна, отраженная от нагрузки, попадает на датчик полных сопротивлений...

Номер патента: 1249595

Опубликовано: 07.08.1986

Авторы: Веселов, Лейкин, Маловичко, Темнов

МПК: G01R 27/04

Метки: линии, постоянной, распространения, щелевой

...линии 4 закорачивается непосредственно у разветвления (1 щ =О ), а отре - зок образцовой линии 3 на расстоянии 1 от разветвления,и фиксируется35 положение минимума стоячей волны по шкале измерительной линии. При этом коэффициент отражения определяется иэ выражения 20 где /8/ =/Б/= /Бг/;Ч - фазовые углы коэффициентов отражения.Аналогичные измерения при другихдлинах отрезков образцовой 3 и щеле вой 4 линий 1;, 1 ;дают системууравнений, число которых должно быть равным числу неизвестных. В результате решения сиСтемы уравнений впределяются элементы матрицы рассеяния З 0 и параметры щелевой линии, связанные выражением 2 мгде К=2,1 2 ч, Л, - волновые сопротивления 40 отрезков щелевой 4 иобразцовой 3 линий;1 У - реактивность в местесоединения...

Номер патента: 1259193

Опубликовано: 23.09.1986

Авторы: Ермолов, Трутаева

МПК: G01R 27/04

Метки: комплексного, коэффициента, передачи, свч-элемента

...переход 2 и корректирующую линзу 3 воз-. буждает полосковый СВЧ-элемент, а ц также детекторные диоды 8, связанные с полосковым СВЧ-элементам посредством щелей 11. Продетзкированные сигналы поступают в блок 7., Логлотитель10 предназначен для устранения пере отражений на выходе полоскового СВЧэлемента. Для каждого значения частоты путем поворота поворотной платформы 4 на 180 производится прямое и обрато 45 ное возбуждение полоскового СВЧ элемента, затем в соответствии с известной методикой в блоке 7 производится вычисление значений модуля коэффициента передачи, соответствующего данной частоте, после чего по частотным зависимостям измеренных значений модуля коэффициента передачи и значений модуля коэффициента передачи модели, полученных с...

Номер патента: 1262413

Опубликовано: 07.10.1986

Авторы: Гузь, Сиволобчик, Шпитальный

МПК: G01R 27/04

Метки: ослабления, свч-устройства

...и поступает визмеритель 6 отношений.Импульсно-модулированный сигналимеет виде(С) = А,(й) сов(иЗ с+у ).Выбрав принятый закон Фазовоймодуляции н 3(1) = Я 1, получаем сигнал, имеющий виде(С) = А, сов(ц),+у е)А,(й) сов (д + Я )где Й - частота Фазовой модуляции.Таким образом, сигнап получаетдополнительное приращение частоты,пропорциональное скорости измененияФазы.Величина дополнительного прираще"ния частоты Я выбирается из условияЯсс 1ОРГгде о 3, - промежуточная (разностная)частота.После преобразования на смесителе получаем сигнал промежуточной частоты,. -яФорма и амплитуда которого не зависят от наличия Фаэовой модуляции, Из-за недостаточности уровня экранирования в блоке сравнения кроме измеряемого полезного сигнала будет присутствовать...

Номер патента: 1262414

Опубликовано: 07.10.1986

Автор: Сушков

МПК: G01R 27/04

Метки: датчик, фазы

...трансформатора 2.Напряжения, снимаемые с разных половин вторичной обмотки, равны по амп- ЗО литуде, протйвоположны по фазе и находятся в квадратурном отношении с током, протекающим через отрезок 1 фидерной линии, а напряжение на нижнем плече делителя, образованного З 5 конденсаторами 3 и 4, синфазно с напряжением на отрезке 1 фидерной линии, Следовательно, соотношение амплитуд напряжений на входах электронного коммутатора 5(плечевых напряжений 0 датчика) зависит от фазы комплексного импеданса нагрузки на частоте сигнала. В частном случае, когда фаза этого импедаиса равна нулю, амплитуды напряжений на входах электронного коммутатора 5 равны. При появлении помехи плечевые напряжения датчика фазы представляют собой биения.Электронный...

Номер патента: 1264105

Опубликовано: 15.10.1986

Авторы: Гаврилин, Григулис, Порис

МПК: G01R 27/04

Метки: листовых, параметров

...их производства,Цель изобретения - повышение точности измерения листовых материалов 10 в процессе их производства.Способ осуществляют следующим образом.Снимают зависимость мощности, проходящей от излучателя к приемнику, 15 от расстояния между излучателем и приемником в отсутствии листовьго материала. Рабочий зазор между излучателем и приемником устанавливают таким образом, чтобы он соответство вал одному из минимумов снятой зависимости, которая имеет периодический характер, причем его величину устанавливают в пределах 53 4 110 Л, где Л - длина рабочей долны. цом из минимумов снятой периодической зависимости.В результате такой предварительной настройки достигается устранение влияния ца р .зультаты измерения поперечных перемепеций...

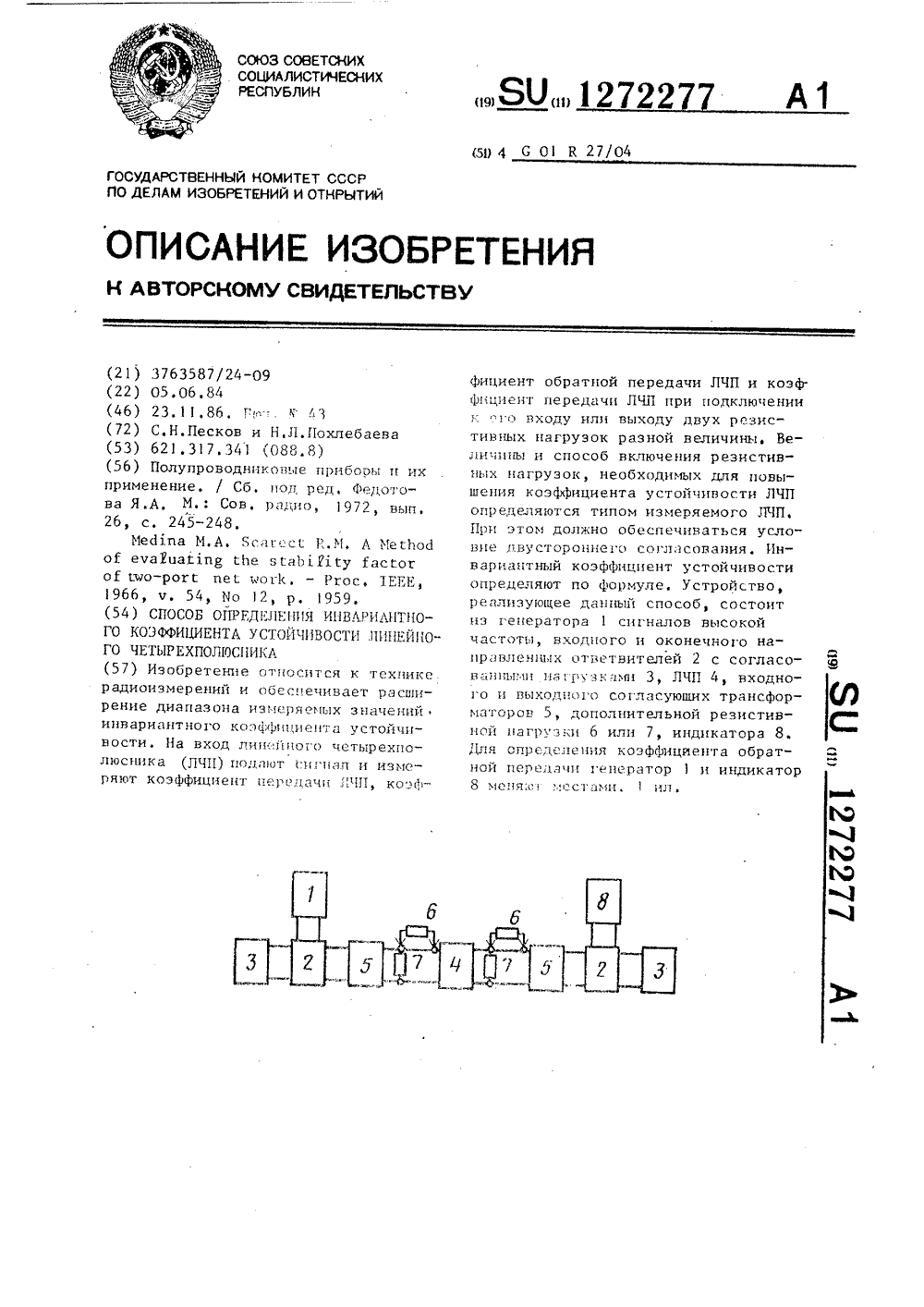

Номер патента: 1272277

Опубликовано: 23.11.1986

Авторы: Песков, Похлебаева

МПК: G01R 27/04

Метки: инвариантного, коэффициента, линейного, устойчивости, четырехполюсника

...образом.Выбор места и способа включения дополнительных резистивных нагрузок 6 или 7, а также их величина (их отношение), определяются типом, измеряемого линейного четырехполюсцика 4,Вместо линейного четырехполюсцика 4 устанавливают регулярную линию передачи (перемычку), выводят согласующие трансформаторы 5 и на индикаторе 8 выставляют калибровочный уровень проходящей мощности.Устанавливают линейный четырехполюсник 4 совместно с дополнительной резистинной нагрузкой (подключенной к любым иэ зажимов линейного четырехполюсника 4) величиной И и измеряют прямой коэффициент передачи системы К н цМеняют местами генератор 1 и индикатор 8 и измеряют коэффициент обратной передачи системы КВозвращают на место генератор 1и индикатор 8 и...

Номер патента: 1275327

Опубликовано: 07.12.1986

Авторы: Гуревич, Гусев, Краснов, Наронович

МПК: G01R 27/04

Метки: волн, затухания, магнитостатических, пленках, ферритовых

...2, приобретают в процессе распространения на пути от входного преобразователя 2 до выходного преобразователя 3 некоторьп набег фазы. Кроме того, на этом же пути амплитуда магнитостатической волны уменьшается из-за потерь в исследуемой ферритовой пленке 5. Магнитостатические волны, принятые проводниками 7 входного преобразователя 3, имеют различные амплитуды и фазы, поэтому результатом сложения сигналов магнитостатических волк в диапазоне частот является периодическое затухающее колебание.По результату суммирования двух волн, зафиксированному индикатором 4, вычисляется коэффициент затухания на единицу времени распространения магнитостатических волн по формуле ьХ 1 п с ТЬ (5, 76 10 81 Ц (1) где цкоэффициент затухания на единицу...

Номер патента: 1293666

Опубликовано: 28.02.1987

Автор: Евсиков

МПК: G01R 27/04

Метки: выходного, генераторного, импеданса, прибора

...сопротивления СВЧ-четырехполюсника 2 значения модулей напряжений /ц,/, /ц /, /ц / на входныхзажимах СВЧ-четырехполюсника 2 в рабочем режиме работы генераторногоприбора 1,2Модуль (Е ) и реальную часть В.евыходного импеданса определяют извыражений 22Е (1-г) - хгЫ е Йше еп+К (1-г ) + хй гг2 хгц - характеристическая постоянная передачи СВЧ-четырехполюсника 2.Амплитудно-частотная характеристика СВЧ-четырехполюсника 2, кото.рый выполнен аттенюаторным, линейна, т,е. его характеристическое сопротивление Ксопэг и характеристическая постоянная передачи ясопзС. Коэффициенты отражения Р, = г, + + 1.х где г, и х - соответственно действительная и мнимая части коэффициентов отражения, на выходе СВЧ- четырехполюсника 2 при поочередной...

Номер патента: 1318933

Опубликовано: 23.06.1987

Авторы: Бровяков, Буренин, Лукьянов, Пахомов

МПК: G01R 27/04

Метки: датчик, измерителя, параметров, свч, трактов

...СВЧ и может быть использовано для измерения КСВ, мощности и других параметров СВЧ-трактов.Целью изобретения является расширение рабочей полосы частот и повышение точности измерения,На чецтеМ приведена конструкция датчика"для автбматического измерения йараметров., СВЧ-трактов.Устройство содержит детекторные головки 1, пофФюченные гальванически через резисторы 2 к токонесущему проводнику 3 линий 4 передачи ТЕМ- волны, например коаксиальной линии или полосковой линии. При этом величина сопротивления каждого резистора.2 выбрана больше волнового сопротивления линии.Датчик для автоматического измерителя параметров СВЧ-трактов работает следующим образом.При распространении сигнала по коаксиальной (полосковой) линии часть тОка, протекающего по...

Номер патента: 1322189

Опубликовано: 07.07.1987

Авторы: Головкин, Малышев, Пивоваров, Роздобудько

МПК: G01R 27/04

Метки: активных, полной, приборов, проводимости, свч

...где - Р р о 1 А дААктивный СВЧ-прибор 2 включают в колебательный контур, подают на него сигнал от источника 1 питания, измеряют с помощью измерителя 7 мощности и анализатора 6 соответственно мощность и частоту сигнала на ее выходе, Сигнал синхронизации подается от генератора 4. Из результатов "холодных" измерений определяют ьо - резонансную частоту колебательного контура; Я ,и С - соответственно внешнюю и на- З 5 груженные добротности колебательного контура и проводимость потерь.При подаче на активный СВЧ-прибор 2 синхросигнала от генератора 4 по" стоянного уровня Р при горячих изИ . 11 40 мерениях регистрируется эллипс синоР яыхронизации - = Г( ),представляющийР, ысобой зависимость отклонения выходной.45 мощности от частоты в полосе....

Номер патента: 1327019

Опубликовано: 30.07.1987

Авторы: Аухадиев, Новиков, Огородников, Устименко

МПК: G01R 27/04

Метки: комплексного, коэффициента, передачи, свч, четырехполюсников

...имеющихся в блоке 4, осуществляют равные коэффициенты передачи измеритель- З ного и опорного каналов 9 и 6 (по отношению сигналов на выходах этих каналов, равном О дБ). При этом перемещение зонда 3 линии 2 не должно нарушать установленнув балансировку 40 амплитуд. Баланс фаз можно обеспечить соответствующим положением зонда 3 в линии 2. Затем исследуемый четырехполюсник 7 включают в измерительный канал 9, заранее предполагая, что ни 45 вход, ни выход четырехполюсника 7 не согласованы с волновым сопротивлением 7. и, следовательно, в самом четырехполвснике 7 и на его входе устанавливается режим стоячих волн. Изме- що няя положение зонда 3 вдоль измерительной линии 2, добиваются максимального соотношения сигналов на выходах...

Номер патента: 1337822

Опубликовано: 15.09.1987

Авторы: Асович, Полевой, Руденко, Сметанников, Юнкес

МПК: G01R 27/04

Метки: полных, сопротивлений

...поступает в измерительную линию 2, к выходу которой подключенаисследуемая нагрузка 3. С датчиков 4,расположенных по длине измерительнойлинии 2, снимается напряжение, которое через программно-управляемый коммутатор 5 подается на аналого-цифровой преобразователь 6, сигнал с которого поступает надин иэ входов блока 7 обработки и п 1 граммного управления. На другой вход блока 7 поступает сигнал, вырабатываемый вычислителем 9 в соответ гвии с формулой значения производится сравнение измеренного и вычисленного сигналов, возведение их в квадрат и вычисление ошибки, путем суммирования полученного результата с предыдущим. 11 осле опроса всех датчиков полученное значение ошибки проверяется на условиеокончания процесса измерения, при...

Номер патента: 1345138

Опубликовано: 15.10.1987

Автор: Краснов

МПК: G01R 27/04

Метки: волн, затухания, магнитостатических, пленках, ферритовых

...Государственного комитета СССРделам изобретений и открытийМосква, Ж, Раушская наб., д. 4 113 о-полиграфическое предприятие, г. Ужгород ул. Проектная, 4 Производств Изобретение относится к измерительной технике, в частности к измерению параметров затухания магнитостатических волн (МСВ) в ферритовыхпленках, и является усовершенствова -нием изобретения по авт, св.У 1275327,Цель изобретения - увеличение точности измерения. 10На фиг.1 приведена конструкцияустройства для измерения затуханиямагнитостатических волн в ферритовыхпленках на фиг.2 - график зависимости изменения потерь от частоты. 15Устройство для измерения затуханиямагнитостатических волн в ферритовыхпленках содержит проводники 1 микрополосковые, диэлектрическую подложку 2, входные...

Номер патента: 1355942

Опубликовано: 30.11.1987

Авторы: Карпенко, Касаткин, Перекупко, Прикладовский, Ратнер

МПК: G01R 27/04

Метки: поверхностного, распределения, свч-поглотителя, сопротивления

...сопротивления резонатора 1 К ,(х) при различныхположениях (х) поглотителя 13 в егоизмерительном канале 2 определяетсяпо частотной зависимости 2 (Г) в точке, соответствующей минимальному значению КСВ на экране автоматическогоизмерителя 7. Зависимость К (х) регистрируется на регистраторе 8. Приперемещении логлотителя 13 в измерительном канале 2 с помощью толкателя14, связанного зубчатой передачей с 30переменным резистором 15, вырабатывается напряжение П, пропорциональноевеличине перемещения х поглотителя13. Напряжение Н обеспечивает горизонтальное смещение пера самописца.35 В режиме свипирования частоты и перемещения поглотителя 13 в резонаторе1 перо самописца описывает огибающуючастотных зависимостей 2 (Е), чтохарактеризует зависимость...

Номер патента: 1357868

Опубликовано: 07.12.1987

Авторы: Березинский, Казенов, Нечаев, Орлов, Пригода

МПК: G01R 27/04

Метки: коэффициента, отражения, свч, фазы, четырехполюсника

...продетектированных сигналов фазу коэффициента отражения рассчитывают в со. ответствии с выражениемФ=. агсзп(Р, - Р )/2 ГР) РИзмеренные значения продетектированных сигналов Р Р , Р , Р соответствуют значениям ответвленных мощностей Р Р 2, Рз, РФ .Устройство определения коэффициента отражения СВЧ-четырехполюсникасодержит СВЧ-генератор 1, направленные огветвители 2-5, трехдецибельныйнаправленный ответвитель 6, первую 7,вторую 8, третью 9 и четвертую 10детекторные секции, первый 11, второй 12 и третий 13 логарифмическиеусилители 13, первый 14 и второй 15делители напряжения, первый 16 ивторой 17 блоки вычитания, сумматор18, блок 19 вычисления антилогарифма, блок 20 вычисления арксинуса,блок 21 сравнения сигналов и СВЧ-четырехполюсник...

Номер патента: 1370609

Опубликовано: 30.01.1988

Авторы: Даниленко, Ильницкий, Ревук

МПК: G01R 27/04

Метки: коэффициента, отражения, свч, элементов

...3 и второго 4 зондов до первого и третьего входов первого кольцевого моста 8 одинаковы, а электрическое расстояние от первого зонда 3 до первого входа больше электрического расстоя" ния от второго зонда 4 до третьего входа второго кольцевого моста 9 2 га л /4.На плечах и и б первого кольцевого моста 8 образуются соответственно суммарное Ци раэностное Ц напря- жения ц Ц +ц =Ц (1+д)+ Г (1-д)1Ц Ц -Ц =Цд(1-д)+ Г(1+д)3. На плечах д и е второго кольцево го моста 9 образуются соответственно суммарное цэ и разностное Ц,2 напряжения, причем для исключенйя отражений разностное напряжение ц э поглощается поглощающей нагрузкой 10. ц = 2 Ц,Так как Г= Гсов+д эапц где ) и ц" соответственно модуль и фаза коэффициента отражения, то, учитывая его...

Номер патента: 1401401

Опубликовано: 07.06.1988

Авторы: Аухадиев, Назаров, Новиков, Огородников, Устименко

МПК: G01R 27/04

Метки: коэффициентов, многополюсника, передачи

...Е, на входах повторяют К раз (в соответствии с числомвходов) и получают первый набор коэффициентов передачи ГТ гп, К характеризующий передаточные свойства многополюсника 1 в данном режиме. В матричной записичисло входов многополюсника 1 соответствует числу столбцов матрицы, а числовыходов - числу строк прямоугольной матрицы.На втором этапе определяются коэффициенты передачи, имеющие наименованиепроводимости, т.е. связывающие выходныетоки короткого замыкания 1) с задающимнапряжением входа Е. С этой целью к всеми) выходам подключают амперметры 4, обеспечивающие режим короткого замыкания иуказывающие амплитуды токов 1.;. На первый вход многополюсника 1 снова подают 5 10 15 20 25 30 35 2гармонический сигнал от генератора 5...

Номер патента: 1401402

Опубликовано: 07.06.1988

Авторы: Сахаров, Соколов

МПК: G01R 27/04

Метки: волнового, зоны, однородной, перестраиваемой, сопротивления, тем-камеры, установки

...представляют собой прямоугольные импульсы, изображенные на фиг, 2 пунктирной линией. Относительное изменение волнового сопротивления равно6 Ш; Жт - т 2 В; - Е.)= 2 Ьц, (2)где %, - волновые сопротивления образцовой меры 3.Регистрируемая импульсным рефлектометром 4 разность отраженных сигналов от 10 однородной зоны 1 и образцовой меры 3состоит из суммы отраженных сигналов от всех и - 1 участков согласующего перехода 2 и равнаи=и - и.=Х р, П(1-р;) (3)Если волновое сопротивление однороднойзоны 1 равно волновому сопротивлению образцовой меры 3, то максимальная оценка разности отраженных сигналов от однородной зоны 1 и образцовой меры 3, регистрируемая импульсным рефлектометром 4, определяется по формуле (3). Если произвести перестройку...

Номер патента: 1402966

Опубликовано: 15.06.1988

Автор: Найденко

МПК: G01R 27/04

Метки: периодических, связи, сопротивления, структур

...к измерениям навысоких исверхвысоких частотах, иможет быть использовано при измерении свойств периодических электродинамических структур и объемных резонаторов.Целью изобретения является ловыжение точности при определений сопрогивления связи протяженных периодики еских структур,На фиг; 1 приведена .конструкция,зонда; на Фиг. 2 - вид А на Фиг. 1. 15Зонд выполнен в виде пластины 1из проводящего материала с контакта:ми 2, расстояние между обращеннымиодна к другой поверхностями контактов2.равно длине резонансного макета исследуемой периодической структуры,Благодаря тому, что в контактах 2 выполнены несколько отверстий, имеется возможность измерять сопротивление связи в разных точках поперечного сечения пролетного канала. Что,бы пластина...
