G01N 3/18 — при высокой или низкой температуре

Номер патента: 624140

Опубликовано: 15.09.1978

Авторы: Аксенов, Гайдуков

МПК: G01N 3/18

Метки: испытания, образцов, строительных

...испытания образцов иа сжатие в условиях переменной вдоль оси на. гружения температуры, т.е. в условиях, нрибли. 2 е женных к эксплуатационным,Цель изобретения - приближение условий испьпаний к эксплуатационным.Указанная цель достигается тем, что предое устройство снабжено системой охлаж. 25 ения опорнои плиты и установленными с возможностью перемещения вдоль оси натружения атирующими поясами, в коются образцд, а системз нагнагружающей плите,Устройство содержит опорную 1 и нагру. жающую 2 плиты, систему 3 нагрева нагружающей плиты, систему 4 охлаждения опорной пли. ты и термостатирующие пояса 5 и б, в кото. рых устанавливается образец 7.Устройство работает следующим образом,Образец 7 из испытуемого материала устанавливается на опорную...

Номер патента: 630553

Опубликовано: 30.10.1978

Авторы: Наумов, Сурков

МПК: G01N 3/18

Метки: свойств, физико-механических

...предельсной температуры Прасфситизсациси утлеродных матерси алов.Целью изобретения является определение предельной температуры графиъизацииуглеродных магерсиаловцля этого по предложениому спосооуизмеряют в процессе нагрева энергсию активацисп ползучести и фиксируют температуру, соответствующую сначалу возсрастания5 энергии активации ползучесъи,Предложенный способ осуществляютследующим образом.Образец из исследуемого углеродногоматериала нагружают постаясвной снагрузкой, нагревают си регистрируют измененсие-сформации образца во времени (скоростьдефсдмацизст), Затем проводят сизмерениескороссти деформации образцса псри той женагрузке, но при более высокой тсемперату 15 ре и по полученным данным...

Номер патента: 637632

Опубликовано: 15.12.1978

Автор: Перас

МПК: G01N 3/18

Метки: высокоогнеупорной, изгибе, керамики, прочности

...принципиальная схема предлагаемой установки на три об.разца.На станине 1 установки установлена вакуумная камера 2, в кото 1 ой расположен опорный блок 3 с опорами 4, 5, 6, несущн. ми образцы 7, 8, 9. На штоке О смонти. рованы нагружаюшие элементы 11, 12, 13, причем каждый из них расположен нал соответствующей ему опорой. Р;нлояние а, между нагружаюц 1 ими элементамии 1263(632 Формула изобретения ИИИПИ Заказ 70 К%29 Тираж 070 1 ьодииеиоидиал 1 ПП 1 атеи 1, г. Ужгород, уд. 1 роектиаи,больше расстояния в, между соответству. ющими им опорами 4 и 5 на величину, превышаощуо 1/3 высоты образца, Расстояние ау между нагружаощими элементами 12 и 13 больше расстояния вд между соответствуощими им опорами 5 и 6 на ту же величину.Опорный блок 3...

Номер патента: 642033

Опубликовано: 15.01.1979

Авторы: Журавлев, Зуев, Никитин

МПК: B21B 37/00, G01N 3/18

Метки: моделирования, непрерывной, прокатки, процесса

...направлении, возврата и последующей подачи после междеформационной паузы со скоростями, соответствующими изменению скоростей и пауз по клетям модулированного непрерывного станкаНа чертеже изображена схема прокатки ло предлагаемому способу моделиро81331 Я 33 ЧССЙ НЕ РЕРЫВ 13 О 1 Ц)ОКЙ 1 КЧ 1.18 3. Щ 3 ОХЙТ 1 ь 131 и 3 ра 813 у 2 ф ВЙЛКП прокатной клти; Э - нй 3 ки 1 ное устройстВоаОбразец Х прокатываемоГо метйл 13 а после нагрева подаРТСЯ в зону деформецн 31 м 83 кду Валкамц 2 н 313 рнмер сектор- илии; в м 13 мент раскр 1 э 1 тия зеВЙ между 11 и 3,и ЗЙ,1 ем проискод 11 Т первый цикл прокатки с заданной степеньюу темпера ь 3 Рой НЙГРЕВЙ И СКОРОС ЕЬК 3 ДЕфОРМЙЦИИФ Госле Окончания перВОГО никла 13 рокаР 1 си на 3 к 13 к 313 ь 1 м устр 13...

Номер патента: 648875

Опубликовано: 25.02.1979

Авторы: Бондарь, Зайнуллин, Первушин, Сендерович

МПК: G01N 3/18

Метки: нагрева, образцов

...образцов.Наиболее близким к изобретению потехнической сущности и достигаемому результату является способ нагрева образцов например, при механических испытаниях, заключающийся в том, что образецразмещают в высокочастотном поле индуктора 121,.елью изобретения является обеспечение оцностороннего нагрева образцов неметалпических материалов,Это достигается тем, что параллельнообразцу, между ним и инцуктором размещают элемент иэ токопровоцяшего материалаа. Кроме того, обращенную к образцу поверхность элемента выбирают эквицистант ной нагреваем ой поверхности образца.На фиг. 1 показано устройство, реализующее способ, вертикальный разрез; на фиг, 2-4 - образцы различной формы и соответствующие им элементы, поперечные сечения.Устройство содержит...

Номер патента: 655927

Опубликовано: 05.04.1979

Авторы: Никифоров, Потоскуев

МПК: G01N 3/18

Метки: испытания, ползучесть, прибор

...говодком с упором, взаимодействующим с рычагом постоянного напряжения, и датчиками положения рычага постоянного напряжения, электрически связанными с приводом нагружаюшего механизма.На чертеже представлена принципиальная схема прибора.Прибор содержит нагружаюший механизм 1 с приводом 2. Нагружаюший механизм имеет поводок 3, на котором укреплен упор 4, вэаимодействуюп 1 ий с рычагом 5 постоянного напряжения, Устройство снабжено датчиками 6 и 7 положения рычага, электрически связанными с приводом 2 нагружаюшего механизма.Прибор работает следуюшим образом,Образец 8 устанавливают в захваты 9 и 10 и включается привод 2 нагружаюшего механизма 1, Поводок 3 с упором 4 поворачиваются и образец постепенно нагружается посредством рычага 5 пос...

Номер патента: 657318

Опубликовано: 15.04.1979

Авторы: Гусаров, Пивовар

МПК: G01N 3/18

Метки: испытаний, механических, нагреве, образцов

...на фиг. 2 - разрез А-Ана фиг. 1; на фиг. 3 - схема соединения нагревателей в секции; нафиг. 4 - разрез по Б-Б на фиг. 3;на фиг. 5 - разрез по .В-В на фиг. 3,Установка содержит станину 1,закрепленную на ней испытательнуюкамеру в виде кожуха 2 с системойохлаждения (на чертеже не показана),захваты 3 и 4 для крепления испытуемого образца 5, нагреватели б, тепловые экраны 7 и источники 8 и 9электропитания,Установка работает следующим образом.Испытываемый образец 5 закрепляютв захватах 3 и 4 и закрывают кожухом2, в котором размещены тепловые экра"ны 7. Включают обе секции нагревате"лей б. Благодаря выполнению нагрева657318 Заказ 1783 И Тираж 1 По о иал ППП Патент,г.ужгород,ул, Проектная,+ .Г ф .3телей с равномерно уменьшающимся по...

Номер патента: 664087

Опубликовано: 25.05.1979

Автор: Перас

МПК: G01N 3/18

Метки: высоких, изгиб, испытания, керамики, огнеупорной, температурах

...и сбрасываются с опор все остальные образцы.При этом последовательно фиксируются разрушающие нагрузки всех образцов.Регулировка нужной силы удара бойков и величина их хода производится с помощью гаек 10 и 13 и фиксируется контргайками 11 и 14,Такимобразом, с помощью устройства за один рабочий ход штока определяется прочность всех совместнонагретых образцов. При этом конструкция предлагаемого устройства позволяет использовать его как в обычных,так и в вакуумных нагревательныхустройствах. Формула изобретения 3 664Нагружение образцов производится с помощью толкателя б и штока, состоящего иэ двух разъемных частей 7, 8. Между толкателем б и нижней частью штока 8 установлен упругий элемент малой жесткости, выполненный в виде винтовой...

Номер патента: 669260

Опубликовано: 25.06.1979

Авторы: Абушенков, Ильичев, Чернецкий

МПК: G01N 3/18

Метки: испытательным, криостат, машинам

...образцом 6, термоизолирую 5 шие полости 7 и 8, герметический уплотнительный элемент 9, расположенный вместе подвижного соединения трубы 4 итяги 5 зазор "а между которыми сообшен через калан 10 с атмосферой. В за 10 зоре "в рвзмешен термоиэолируюшийэлемент в виде тора с ввкуумируемойполостью 11, сооб 1 ценной с зазором б"между соосными дисками 12 и 13. Рабочая камера 2 окружена радиационнымэкраном 14, для охлаждения которогоимеется азотная ванна 15. Наружнаячасть опорной трубы 4 снабжена теплообменными ребрами 16,Криостат работает следующим образом.Испытуемый образец 6 уствнввливвет:я в смежных торцах опоркой трубы 4669260 15 ИПИ Заказ 3651/35 раж 1089 Подпчсное бы 4 присоединяется корпус 1, рабочаякамера 2 откачивается до получения...

Номер патента: 678384

Опубликовано: 05.08.1979

Авторы: Ляшенко, Товт, Уманский, Цигулев

МПК: G01N 3/18

Метки: испытаниях, механических, нагрева, образцов

...тем, что обраэуктяая излучателя выполнена в виде внешней ветви конхоиды Нико- меда.На чертеже изображен вертикальный разрез устройстваУстройство содержит камеру нагрева, выполненную в виде цилиндрического эллиптического концентратора 1, периферийные участки 2 и 3, примыкающие к основаниям эллиптического концентратора 1 и выполненные в виде усеченных эллиптических конусов, захваты 4 и 5 для крепления образца б и излучатель 7 с образующей в виде внешней ветви конхоиды НикомедаУстройство работает следующим образом.Образец б крепится в захватах 4 и 5 и подвергается механическому нагружению силой Р. Через излучатель 7 пропускается ток, нагревающий излучатель до заданной температуры. Лучистая энегрия, испускаемая излучателем 7, отражаясь...

Номер патента: 684390

Опубликовано: 05.09.1979

Авторы: Гиндин, Лернер, Рябоконь, Стародубов

МПК: G01N 3/18

Метки: исследования, криогенных, пластических, свойств, твердых, температурах

...рейка, а шестерня 12, находящаяся в корпусе 13, соединена гибким валиком 14 с рукояткой 15 наводки нарезкость. Шариковая опора 16 служитдля уменьшения трения между зажимамиреверсора и корпусом. Между трубой 17и корпусом установлена шариковая опора 18. Оптическая система устройства(кроме объективов 4 и 5) состоит из по 25лупроэрачного кубика 19, зеркала 20,осветителя 21, окуляра 22, кинофотонасадки 23Гибкие элементы 24 позволяют перемешать оптическую систему вплоскости, параллельной образцу, Этозоперемещение осуцествляется с помощьюмеханизма 25, представляющего собой,например, передачу гайка-винт. Сосуд 26Дьюара, в котором размещены образец инижняя часть реверсора служит для длительного хранения криогенной жидкостипри проведении...

Номер патента: 687369

Опубликовано: 25.09.1979

Авторы: Присекин, Серьезнов, Шушаков

МПК: G01N 3/18

Метки: изделия, испытаний, температурных

...испытаний иэделий.Устройство для температурных испытаний изделий содержит нагружающий ме ханиэм 1, узел 2 нагрева, тензодатчик 3, устанавливаемый на испытуемом изделии 4, регистрирующий прибор 5 и командный блок 6, вход которого соединен с на 3 6873 гружающим механизмом 1, узлом 2 нагрева и регистрирующим прибором 5, а вход последнего - с командным блоком 6.Устройство для температурных испытаний изделий работает следующим обра 5 зом.При циклическом деформировании испытуемого изделия 4 с помощью нагружающего механизма 1 и изменении с помощью узла 2 нагрева температуры сигнал с тенэодатчика записывается регистрирующим прибором. 5. В моменты нулевых значений циклически изменяющихся нагрузок или медленных изменений температуры...

Номер патента: 696342

Опубликовано: 05.11.1979

Авторы: Даукнис, Заботка, Перас

МПК: G01N 3/18

Метки: герметизированную, движения, камеру, передачи

...удвоенной силой упругой деформации сильфонов (один сильфон необходимо сжимать, а другой - на такую же величину растягивать), которая пропорциональна перемещению штока.Цель изобретения состоит в уменьшении потерь при передаче штоком в камеру усилия за счет компенсации сил упругой деформации сильфонов.Эта цель достигается тем, что устройство снабжено жестко закрепленной относительно крышки камеры траверсой и П-образной скобой, соединенной своими концами с фланцем штока, дополнительный сильфон установлен соосно с основным между торцом фланца штока и опорной поверх" ностью траверсы и герметично с ними соединен, а на коромысле перпендикулярно его плечам жестко закреплен направленный вертикально вверх рычаг, причем одно плечо...

Номер патента: 711428

Опубликовано: 25.01.1980

Авторы: Абушенков, Ильичев, Чернецкий

МПК: G01N 3/18

Метки: доступом, испытания, местах, образцов, ограниченным

...поокружности,имеющей общую. ось с осью барабанаи шарнирно закреплены на нем,Верхняя тяга 2, соединенная снагружающим механизмом (на чертежене показан), снабжена ограничительным щитом 5, установленным эквидистантно барабану.Нижний захват, выполненный в виде опорной трубы 6 с прорезью 7,расположенной на его нижнем торце взаимодействует со свободным кон.цом испытуемого образца, на который повернут сухарь 8,Механизм поворота барабана 1 состоит иэ диска 9, соединенного со стеРжнем 10, имеющим на нижнем конце коническую шестерню 11, передающую вращение барабану через шестерни 12 и 13, Диск 9 имеет шариковый упор 14, позволяющий точно устанавливать испытуемый образец в прорезь 7.Установка работает следующим образом, Перед испытаниями на...

Номер патента: 712731

Опубликовано: 30.01.1980

Авторы: Аненко, Медведев, Осецкий

МПК: G01N 3/18

Метки: исследования, механических, свойств

...связанный с активным захватом 8. Захваты 6 и 8 соединены с удлинительными штангами 9 и 10, выполнен. ными в виде трубчатых элементов, установленных соосно захватам внутри силово го штока 7 и уплотненных с помощью уплотнений 11.Штанги 9 и 10 выполнены из материала с малым коэффициентом линейного расширения, Штанга 9 одним концом соединена 10 с пассивным захватом 6 через компенсирующую обойму 12, другим - с корпусом 13 датчика деформации. Штанга 10 одним концом соединена с активным захватом 8, другим - с подвижным сердечником 14 15 датчика деформации. Криостат 3 снабжен устройствами 15 и 16 соответственно слива и заправки криогенной жидкостью.Устройство работает следующим образом. 20Испытуемый образец устанавливают в захваты 6 и 8....

Номер патента: 717617

Опубликовано: 25.02.1980

Авторы: Абушенков, Ильичев, Чернецкий

МПК: G01N 3/18

Метки: испытательным, криостат, машинам

...установленного в месте подвижного соединения опорной трубы 6 с тягой 7, экран 13, установленный на опорной трубе 6 с кольцевым зазором б относительно стенок рабочей камеры 3, и разделяющий последнюю на две части в . в и г, выпускной трубопровод 14, сообщающийся с верхней частью врабочей камеры 6, канал 15, сообщающийся через зазор а с нижней частью г рабочей камеры 6 с одной стороны й с атмосферой - с другой стороны, регулируемые гидравлические сопротивления 16 и 17, установленные соответственно в трубопроводе 14 и канале 15 и подключенные параллельно к выпускной магистрали 18.Криостат работает следующим образом. При снятом корпусе 1 испытуемый образсц 8 устанавливают в смежных торцах опорной трубы 6 и тяги 7. Затем к траверсе 2...

Номер патента: 720339

Опубликовано: 05.03.1980

Авторы: Панфилов, Решетников, Щедрин

МПК: G01N 3/18

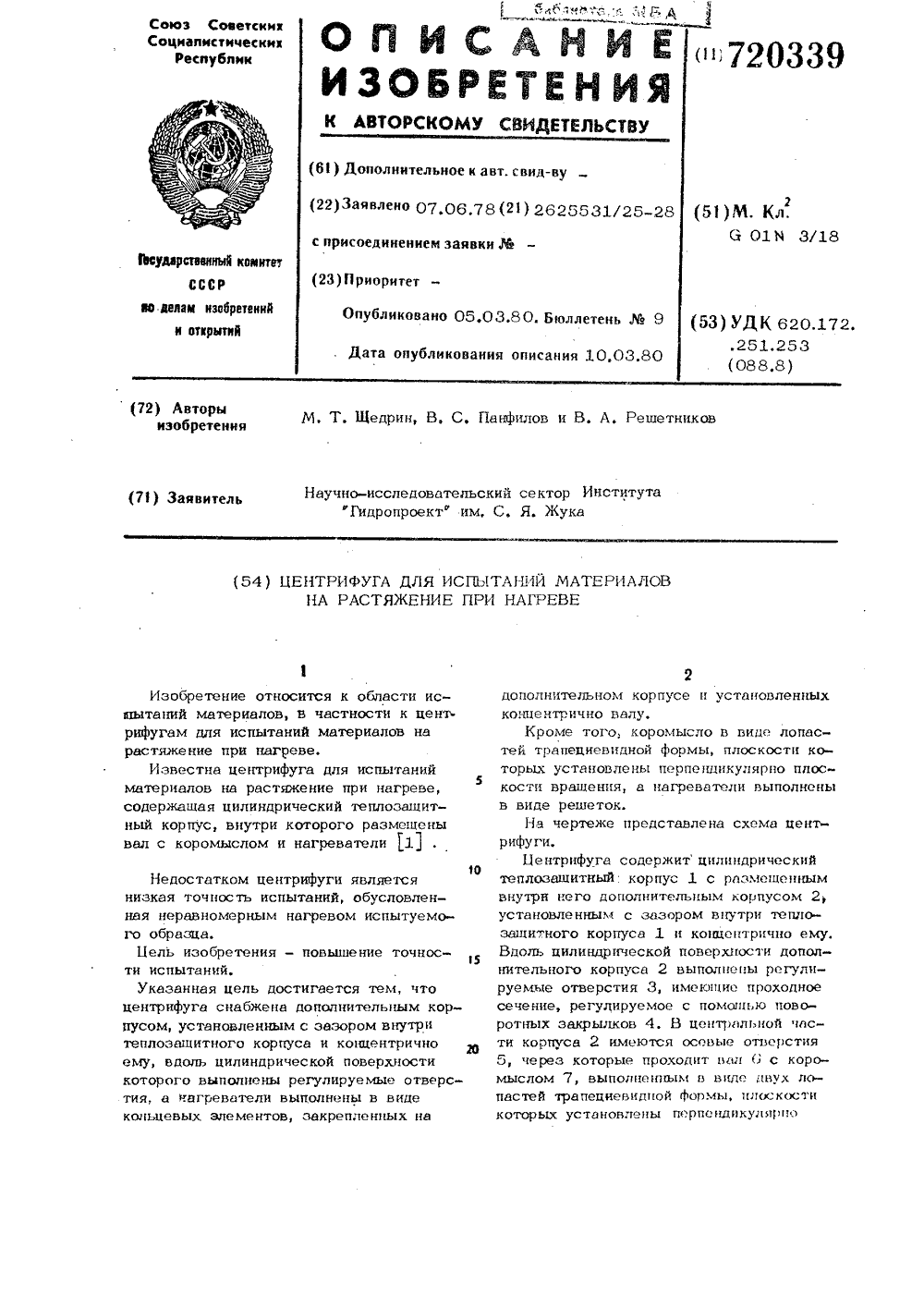

Метки: испытаний, нагреве, растяжение, центрифуга

...коромыслом 7 выполненным в виде двух лопастей трапециевидной Формы, плоскости которых установлены перпендиху 5)о.-:. Р .)1; ) В 1 г) .И Зака тира)кударственноизобретенииа, Б.-35, Ра 0211/31 ЦНИИПИ ГОС по делам 113035, МоскгО КО:л 1 ТЕТНСг, И ТКР ти)1 ушская наО,. д- -) /Филиал ППП Патент", г. Ужгород,. ул,. Проектная плоскости вращения, Один конец коромыс-:ла предназначен для закрепления испыту-емого образца 8, а другой - для противо=веса 9. По периметру осевых отверстий5 закреплены нагреватеди 10, изготов 5денные и виде решеток и установленныеконпентрично валу 6, соединенному с злект.родвигателем через, систему редукторса. Центрифуга работает следующим образомэНа коромысле 7 закрепляют испытуемый образец 8, изготовленный, например,из...

Номер патента: 728037

Опубликовано: 15.04.1980

Авторы: Мартышин, Хорошева

МПК: G01N 3/18

Метки: дисперсионно, жаропрочных, растрескиванию, сварных, склонности, соединений, сплавов, твердеющих, термическому

...постоянной растягивающей нагрузки.Сущность изобретения заключается в следующем.Испытаниям подвергают два образца (беэ сварного шва и со швом, изображенные соответственно на фиг.1 и 2) На образцы наносится надрез с радИусом при вершине 0,3-0,4 мм. Образцы подвергают одинаковому статическому нагружению растягивающим усилием, обеспечивакщим выдержку без разрушения образца беэ сварного шва не менее 25 ч, После этого образцы нагревают до температуры максимального охрупчивания и выдерживают при этой температуре до разрушения. При этом Фиксируют время до разрушения обоих образцов, а о склонности к термическому растрескиванию судят по величине отношения времени выдержки до разрушения образцов без шва ко времени выдержки образца со...

Номер патента: 728038

Опубликовано: 15.04.1980

Авторы: Евгеньев, Лихачев, Максимов, Новиков

МПК: G01N 3/18

Метки: высоких, испытания, образцов, температурах

...- повышение точности испытаний.Указанная цель достигается тем,что устройство снабжено дополнительными нагревательными элементами,установленными на тягах.10 Йа чертеже представлена схемаустройства.Устройсво содержит тяги 1, наконцах которых установлены захваты 2для крепления испытуемого образца 3,и нагружакщее устройство (на чертеже не показано), связанное с тягами 1. На захватах 2 установлены основные нагревательные элементы 4, ана тягах 1 установлены дополнитель ные нагревательные элементы 5.Устройство работает следукцимобразом.Испытуемый образец 3 закрепляютв захватах 2 и включают основные 25 и дополнительные нагревательныеэлементы 4 и 5. Образец 3 нагревается от основныХ нагревательных элементов 4 вследствие передачи тепла через...

Номер патента: 728039

Опубликовано: 15.04.1980

Авторы: Абушенков, Ильичев, Медведев, Чернецкий

МПК: G01N 3/18

Метки: испытания, низких, температур, условиях

...предназначенный для поглощения остаточных газов в полости д , а также.газов, проникающих в эту полостьчерез стенки термоизолирукщего элемента 4. Подвижное соединение стерж "ней б с крышкой герметизировано 20уплотнениями 22.Устройство аботает следующимобразом.Перед заливкой жидкого хлацагентарабочая полость 2, откачивается донеобходимого вакуума и заполняетсягазообразным хладагентом, а в ванну 16 заливается жидкий азот для охЛаждения радиационногО экрана и предварительного охлаждения масс, помеЫенных в рабочую, полость г, Термоизолирующий элемент 4 находится вкрайнем верхнем положении. Черезтрубку 17 в рабочую полость г заливается жидкий хладагент. Когда уровень жидкого хладагента достигаетнижнего торца термоиэолирующегоэлемента 4,...

Номер патента: 729484

Опубликовано: 25.04.1980

Авторы: Кузьменко, Пархоменко, Пустовалов

МПК: G01N 3/18

Метки: испытаний, криостат, механических, образцов

...рабочего вешества используется лалладированный силикагель, Насос 7 сообщается с опорной трубой 3 и через кольцевой зазор между опорной трубой 3 и нагружакицим штоком 4 - с сосудом 2. Для регулирования работы насоса 7 предусмотрен вентиль 8, управляемый установленной снару729484 4опорной трубой 3 и нагружающим штоком 4,охлаждают их, исключая влияние внешней температуры.Таким образом, за счет снижения темпера 5туры испытания повышается эффективностьработы криостата,3жи сосуда 1 рукояткой 9, Сосуд 2 охваченснаружи сверхпроводяшим соленоидом 10 дляпроведения испытаний в магнитном поле, Со.суд 2 снабжен трубкой 11 для подачи гелия-З,а сосуд 1 снабжен переливной трубкой 12,Сосуд 2 закреплен на фланце 13 опорной тру.бы.3, а сосуд 1...

Номер патента: 731350

Опубликовано: 30.04.1980

Авторы: Борисенко, Кращенко, Стаценко

МПК: G01N 3/18

Метки: испытания, конструкционных, образцов, растяжение

...и влияние проскальзывания образца в захватах,На фиг, 1 представлена схема нагрева образца нагревателем длиной ,; на фиг, 2 -график распределения температуры по образцув зоне нагрева; на фиг. 3 - схема нагреваобразца нагревателем длиной ,; на фиг.4соответствующий график распределения 1 емпературы по образцу.Способ осуществляется следующим образом,Фиг.2 Фиг.У Фиг; ИИПИ Заказ 1496 и раж 101 Подписно Филиал ППП "Патент", г, Ужгород, ул. Проектная 3 73Образец 1 (фиг. 1) помещают в трубчатый нагреватель 2, закрепляют в зажимах испытательной машины и нагревают образец на заданной длине 1., нагревателя, Нагреватель 2 выбирается таким, чтобы на образце имелся участоК равномерного нагрева на длине 1, (фиг, 2). Температура этого участка Т...

Номер патента: 741098

Опубликовано: 15.06.1980

Авторы: Абушенков, Ильичев, Козлов, Мелентьев, Чернецкий

МПК: G01N 3/18

Метки: доступом, испытания, местах, образцов, ограниченным

...выполнен в виде штанги, шарнирносоединенной нижним концом с сектором,двух направляющих колонок,соединенныхсо штангой, гильзы с гнездами, и установленного внутри гильзы пальца,соединенного с верхним концом штангии имеющего выступ, размещаемый прииспытании в гнездах гильзы.Источники информации,принятые во внимание при экспертизе1. Новиков Н. В., Лебедев А. А. иКовальчук Б. И, Механические испытания конструкционных материалов принизких температурах, Киев, "НауковаД,умка, 1974, с. 88, рис. 33,2. Там же, с. 97, рис. 41,а(прототип). 3 7410Установка для испытания образцовв местах с ограниченным доступом содержит шток 1, соединенный верхнимконцом с нагружающим устройством(на фигурах не показано), а нижним кон 5цом - с активным захватом,...

Номер патента: 741099

Опубликовано: 15.06.1980

Авторы: Алексюк, Волощенко, Кузема, Петренко, Прокопенко

МПК: G01N 3/18

Метки: испытаний, напряженном, образцов, ползучесть, сложном, состоянии

...деформаций, на которые через окно 3 визируется оптический измеритель деформации 12, установленный на стойке 5 внекорпуса 1.45На платформе 13, установленной в корпусе 1 с возможноетью поворота, размещены электропечь 8 с образцом 9,экстензометрические стержни 10 с визуальными индикаторами 11, зеркало 1450для осмотра визуальных индикаторов 11и механизм поворота платформы 13 изеркала 14. Механизм поворота платформыи зеркала (фиг, 2) закреплен на платформе 13 и выполнен в виде венцовойшестерни 15, закрепленной в корпусе 1,трех промежуточных шестерен 16, 17 и18, винта 19 с упором 20, ведущейшестерни 21, связанной с приводом 22,9 4и ведомой шестерни 23, на оси которойпод углом к ней расположено зеркало 14.Первая промежуточная шестерня 16...

Номер патента: 742755

Опубликовано: 25.06.1980

Авторы: Константинов, Костров, Потапов, Протопопов

МПК: G01N 3/18

Метки: модуля, растяжении, упругости

...испытываемых образцов,На фиг. 1 показаны испытуемые образцы; на фиг, 2 дана диаграмма вкоординатахнагрузка-деформация.Испытание образцов при определениимодуля упругости материалов на растяжение проводят на установках, позволяющих измерять деформацию образцов по перемещению захватов. Испытываютдва образца 1 и 2 с одинаковым поперечным сечением, но различной длиной рабочей части а и а + с ,.При одних и тех же условиях и режимахпоследовательно измеряют абсолютноеудлинение двух образцов с различнойдлиной рабочей части, определяют относительное удлинение, равное разности удлинений испытываемых образцов,отнесенное к разности длин этих образцов, и, используя найденное относительное удлинение, вычисляют модульупругости материала при растяжении....

Номер патента: 744272

Опубликовано: 30.06.1980

Авторы: Абушенков, Ильичев, Чернецкий

МПК: G01N 3/18

Метки: испытаний, механических, низкотемпературных, образцов

...СТС 51 Н 2 ГРЖЗС.1 Ый ООРа.СП.1121 рм;ксинс ОораЗц 2 Осугцсс ГБ,15 с 1 05 с ЦОМОШЬО ОиорпонРМ 011 И Т 51 НМП(СО И) 1 ОК). 10 Измерение деформаций образца осуп(ссБ.151 с 1 с 51 иидук Гиии 1)1 датчнко)1, ко ОР 1 л й х 10- хаиичсски СБ 5 Ваи с Оиорнои Гр) 0 и, а подвижный ссрдс шик да)чика Бзаимодсйс Гы гс т 5 иуШим ш 1 Окох 1 11. )дНедостатком устройства янлястся нснолможность нспосрсдстнсппого изхСрсии 51,10- формации образца, что Вносит зна нггсльнук) погрешность Б рсзулыаты испытан я.Изисстпо также устронстБО дг 5 низко темпера Грных мсханисских и(. Цытан и й ОбраЗцОБ СОдсрж 21 цес 1 риос 12)т рг 13)1 спгсии 1 с В нсм 32 ХВаты дл 51 крсилсни 5 00 ра 31 ц, ш 1 Ок, р 23 мснснныс Бнс криост 2 та н 2 р)ж(1 гон 1 ий МСХ 2 НИЗМ, СБ 5132 ННЬН...

Номер патента: 750328

Опубликовано: 23.07.1980

Авторы: Лукомская, Сапрыкин

МПК: G01N 3/18

Метки: вулканизации, резины, степени

...в том, что резиновую смесь вулканизуют в виде листовых образцов, испытывают их, воздействуя пуансоном на среднюю часть образцов, не прекращая вулканизации, и по зависимости напряжениедеформация судят о степени вулканизацииобразцов 11.Наиболее близким к изобретению по технической сущности является способ определения степени вулканизации резины, заключающийся в том, что образцы вулканизируют при изменяющейся со временем температуре Т( ), испытывают в процессе вулканизации при знакопеременной сдвиговой деформации с постоянной амплитудой и по динамическому модулю судят о степени вулканизации образцов 121,Недостатком известных способов является невозможность получения результатов испытаний, сопоставимых с результатами испытаний...

Номер патента: 769401

Опубликовано: 07.10.1980

Авторы: Баранов, Елкин, Сосин

МПК: G01N 3/18

Метки: восстановления, оценки, полимерных, эластичного

...например в металлическуюструбцину, нагружают сжимающей нагрузкой и задают ему необкодимую температуру испытаний. После заданной выдержки образец оклаЖдают до температуры стекло О вания и выдерживают при ней в течениедвук часов для подавления релаксационны процессов, вследствие чего образец теряет способность восстанавливать свои размеры и форму. Затем образец, разгружают и соз дают в нем градиент температур по его сечению с помощью одностороннего нагрева путем его размещения на металлической плите, имеющей температуру, до которой производится прогрев образца, В процессе 20 одностороннего нагрева образца проис.;одитэластичное восстановление не всего образца, а лишь прогретой части, изменение размеров которой определяют в...

Номер патента: 773476

Опубликовано: 23.10.1980

Автор: Перас

МПК: G01N 3/18

Метки: высоких, огнеупорных, прочности, температурах

...в виде скобы полузакрытого профиля. Загрузочная пластина снабжена направляющими роликами 13, подьем и опускание которых производят с помощью рачажного подъемного мехайизма 14.Стержни 15, несущие ролики 13, снабженыпружинными муфтами 16, обеспечивающимиподатливость роликов в вертикальном направлении. Рукоятка 17 предназначена дляперемещения загрузочной пластины в горизонтальном направлении, а указатель 18определяет ее положение по нанесенным наней меткам, загрузочная пластина снабженатакже прижимным механизмом, действующим от подвесного груза 19, перемещаемогов вертикальном лотке 20. Для контроля температуры и регистрации разгружающей нагрузки предназначена измерительная аппаратура 21.Установка работает следующим...

Номер патента: 777544

Опубликовано: 07.11.1980

Авторы: Горшков, Кондратьева, Попандопуло, Попова, Смирнов

МПК: G01N 3/18

Метки: быстрорежущей, горячедеформированной, качества, стали

...Трушкина Редактор Л. Ушаков Заказ 2270/10 Изд. Мо 530 Тираж 1033 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, )К, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3270 С, выдержку, нагрев до 360 - 380 С, выдержку, охлаждение и анализ структурыпри увеличении 70 в 1.Этот способ основан на следующих предпосылках,Тугоплавкие компоненты быстрорежущейстали при первичной кристаллизации ликвидируют в оси дендритов 6 и у твердыхрастворов, а углерод и другие примеси - вмежосное пространство, Дендритная ликвация быстрорежущей стали при горячей деформации и обычном отжиге сохраняетсядаже при очень больших степенях деформации и фактическом укове слитка ) 20 - 25.Поэтому при изотермическом...
