Центрифуга для испытаний материалов на растяжение при нагреве
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 720339
Авторы: Панфилов, Решетников, Щедрин
Текст

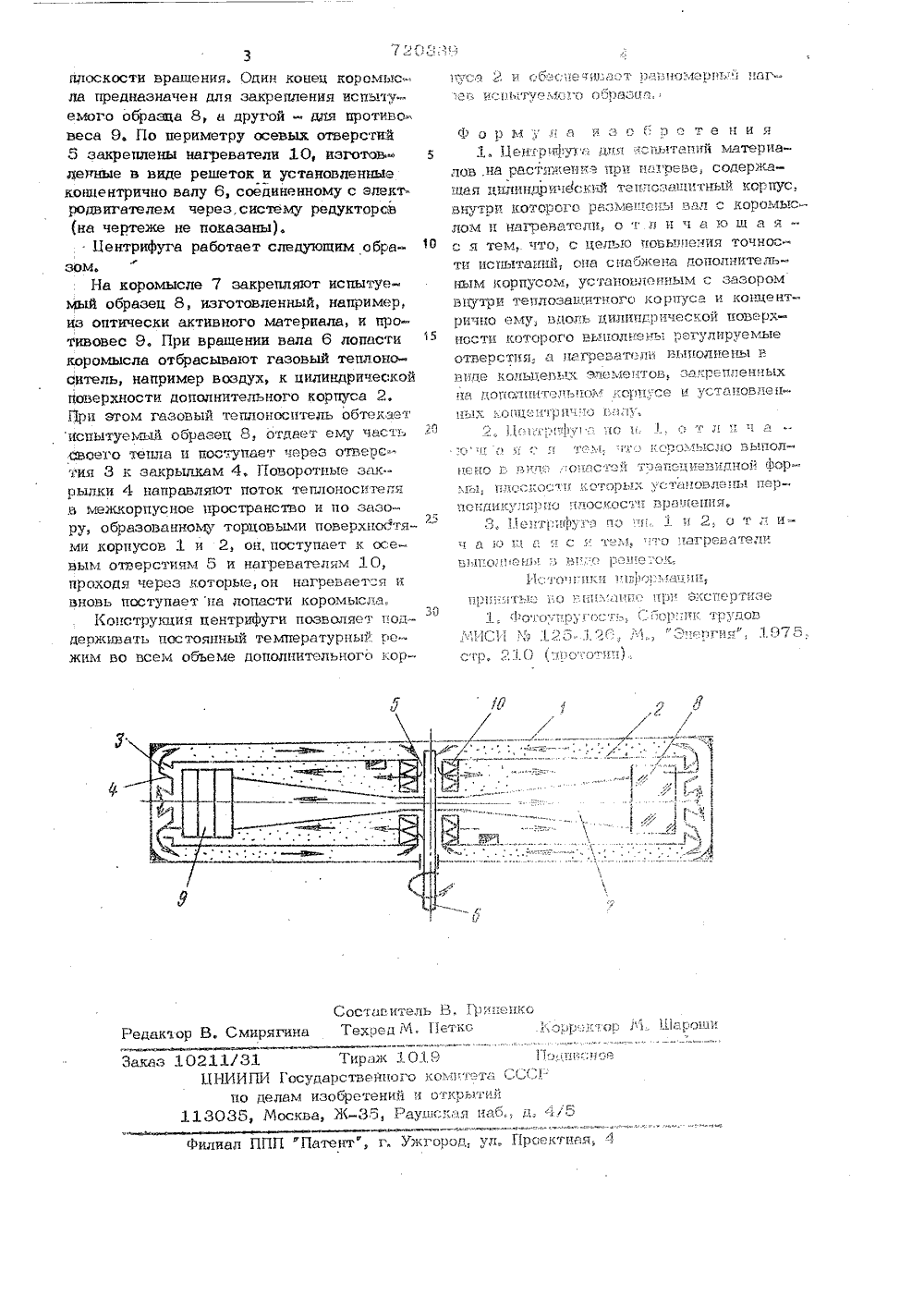

(51)М. Кл, б 01 М 3/18 3 Ьоудерстеенай коюнтет СССР в ленам нзебретеннй н открытнй(23) П риоритет Опубликовано 05.03.80. Бюллетень Юв 9 Дата опубликования описания 10,03.80(54) ЦЕНТРИФУГА ДЛЯ ИСПЫТАНИЙ МАТЕРИАЛОВ НА РАСТЯЖЕНИЕ ПРИ НАГРЕВЕ10 Изобретение относится к области испытаний материалов, в частности к цент. рифугам для испытаний материалов на растяжение при нагреве.Известна центрифуга для испытаний5 материалов на растяжение при нагреве, содержащая цилиндрический теплозащитный корпус, внутри которого размецены вал с коромыслом и нагреватели 1 Недостатком центрифуги является низкая точность испытаний, обусловленная неравномерным нагревом испытуемого образца.Цель изобретения - повышение точнос 5 ти испытаний.Указанная цель достигается тем, что центрифуга снабжена дополнительным корпусом, установленным с зазором внутри теплозашитного корпуса и концентрично ему, вдоль цилиндрической поверхности которого выполнены регулируемые отверстия, а нагреватели выполнены в виде кольцевых злементов, закрепленных на дополнительном корпусе и установленных конце нтрично валу.Кроме того,. коромысло в виде лопастей трапециевидной формы, плоскости которых установлены перпендикулярно плоскости вращения, а нагреватели выполнены в виде решеток.На чертеже представлена схема центрифуги.Центрифуга содержит цилиндрическийтеплозащитный корпус 1 с разкеценным внутри него дополнительным корпусом 2, установленным с зазором внутри тепло- защитного корпуса 1 и концентрчно ему.Вдоль цилиндрической поверхности дополнительного корпуса 2 выполнены регулируемые отверстия 3, имеющие проходное сечение, регулируемое с помопц,ю поворотных закрылков 4. В центральной асти корпуса 2 имеются осевые отверстия 5, через которые проходит вал 6 с коромыслом 7 выполненным в виде двух лопастей трапециевидной Формы, плоскости которых установлены перпендиху 5)о.-:. Р .)1; ) В 1 г) .И Зака тира)кударственноизобретенииа, Б.-35, Ра 0211/31 ЦНИИПИ ГОС по делам 113035, МоскгО КО:л 1 ТЕТНСг, И ТКР ти)1 ушская наО,. д- -) /Филиал ППП Патент", г. Ужгород,. ул,. Проектная плоскости вращения, Один конец коромыс-:ла предназначен для закрепления испыту-емого образца 8, а другой - для противо=веса 9. По периметру осевых отверстий5 закреплены нагреватеди 10, изготов 5денные и виде решеток и установленныеконпентрично валу 6, соединенному с злект.родвигателем через, систему редукторса. Центрифуга работает следующим образомэНа коромысле 7 закрепляют испытуемый образец 8, изготовленный, например,из оптически активного материала, и противовес 9. При вращении вела 6 лопастикоромысла отбрасывают газовый тепд.оноситедь, например воздух, к цилиндрическойповерхности дополнительного корпуса 2,Прп мом газовый теплоносптедь обтекаетиспытуемый образец 8, Отдает ему часть 2":своего тепла и нос.упает через Отверс.-.тия 3 к закрылкам 4, Поворотные закрылки 4 напраВдяют пОтОк теплоносите 51в межкорпусное пространство и по зазору, образованному торцовыми поверхнодтя- -ми корпусов 1 и 2, он, поступает к Осевым отверстиям 5 и нагревателям 10,проходя через которые, он нагревается ивновь поступает иа лопасти коромысла,Конструкция центрифуги позволяет поддерживать постоянный температурны режим во всем ОИеме дополнительногО кор).-.СД Я И Г,Р ; ПЕ 1)1Нч,т)-Ясг;).:11 чаГ. б)О 1)М:, "а изобрг) те ния1, Це 1 гтг рг 3 тг.111151 исгь гани)1 )/)атериалов,на рас)ч 1)11 ение пои нагоеве, содержаща)1 цнд 11 ндрИЧдСК 1 й ТЕ 1 ГОЗа)11 П 1 НЬ 1 Й КориуС,. ВНУТРЕН КОТОРОГО Ра;)МЕПГНЬ 1 Вад гс КОРОМЬЮ: лом и нагреватели, О т и и ч а ю щ а яс ч тем, 1 то,. с целью поныл)ения точности испытаний,. Она снабжена дополнительнь)м корпусом, уста 11 ОВ 111)нньвл с зазоромВнутри теплоэащитного корпуса и ко)щентрично емувдоль цил 1 педрнческой ИОВерхИсстп КотОРОГО ВЫПОЛЗЕНЬ РЕГУЛИРУЕМЫЕотверстия. а нагрева".е)я) Вььноднены В ВИДЕ КОЛЬЦЕВЬХ Зг)Е)1 Е:.(ТОВ) ЗОКРЕПЛЕННЫХ На Г 1 Г)1 ОЛ 1111 ТГ)НЬНО)г: КОр)т СЕ И уСТНИОВЛЕН-. НЬХ ,ОПЦЕ.1 ТПИ:О С 3.1);11 -Г - )С- .г)ТЕ ТКО)О ДЬ 1 ЛО ВЬПОД ноно у, рпОюс 1 ",1 трапец 7-Виднои 1)Ор" )11 р гдг;) П КОТО)Ь)Х УСТО)1 ОВЛЕНЬ 1 ПЕРПОНДИгг:1 Я) ПО ПЛОСКОСТ 11 ВРН 1 ИЕИИЯ,3, 15)нтр 111 у)п по п 1,и 2, О т л иЧ а Ю 11 г,. 5 .ГЕ),1, гО 1 аГ)ЕВНТЕЛ 1В),1 ПО;11 Е 111 1 В г)1 О )О 111 Е- г г1,.О 111 и 1 Л). )11-
