G01N 3/18 — при высокой или низкой температуре

Номер патента: 160891

Опубликовано: 01.01.1964

МПК: G01N 3/18

Метки: 160891

...также исключается из силового контура. Свободный доступ к захватам 4 и 5 для установки и снятия испытуемого образца б обеспечен благодаря захватной цепочке (на чертеже не показана), которая при открытых крышках 7 печи с установленными на них нагревателями 8 оказывается совершенно сво. бодной для проведения этих операций.Верхний захват 4 смонтирован на самоустанавливающейся опоре 9 в верхней горловине печи 2. Нижний захват 5 с помощью тяги, проходящей через полый силовой винт 10, связывается либо с упругим элементом 11 с наклеенными на нем проволочными преобразователями (на чертеже не показаны), служащими для измерения силы, действующей на образец б, либо с силовозбудителем 12 рычажного типа. При расположении силоизмерительного датчика...

Номер патента: 161941

Опубликовано: 01.01.1964

МПК: G01N 3/18

Метки: 161941

...одновременно в обоих рычагах для изменения усилия в широких пределах.На чертеже изображена схема прибора.Прибор состоит из основания 1 с катками, предназначенными для перемещения его в автоклаве, На основании расположен поворотный диск 2 с гнездами для установки образцов, предназначенных для определения предела прочности при сжатии. Внутри диска имеется стакан, в который помещают образец для замера модуля упругости,Диск поворачивается на заданный угол рукоятью 3 через шестерню 4.Образцы 6 нагружают грузом 5 через систему рычагов 7 и ролик 8. Уравновешивание всей рычажной системы достигается перемещением грузов 9. Рычажная система позволяет менять соотношение плеч от 0 до 170.Перемещая ролик рукояткоц 10 через шестерню 11 и рейку 12,...

Номер патента: 162348

Опубликовано: 01.01.1964

МПК: G01N 3/18

Метки: 162348

...этих материалов.Описываемый способ постепенного разруше. ния поверхности исследуемого образца (воспроизведения подвижной границы) принципиально отличается от известных тем, что для разрушения поверхности исследуемого материала, т, е. воспроизведения переменных тепловых полей в этом материале, используют трение исследуемого образца о поверхность пластины из силицированного графита с насечками.На чертеже схематически изображен один из возможных вариантов устройства, с помощью которого разрушают поверхность исследуемого образца.Устройство состоит из фрикционной вставки 1 - пластины из силицированного графита с насечкамн, которая вместе с нагревателем 2 помещена в корпус 3. Последний приводится во вращательно-поступательное...

Номер патента: 162693

Опубликовано: 01.01.1964

МПК: G01M 13/04, G01N 3/18

Метки: 162693

...пронуце:Цы . скВОзь стенки, н 2 Грсвятельиой кямсоы, и является обцей с обмогкой основного стагоря На концах стержни замыкаотся ко чьцами,Такое выполнение устройства даст возмо:кность проводить испьтания при повь;шенцых температурах,На чертеже изображен продольньш разр;з предложенного устройства.Для получения высоких скоростей, цеобх)- димых для испытания, используются высокоскоростные электроприводы,Трехфазный ток повышегиой часто гы (600 г) для скорости вращения ЗСОООоб/,ин подается на дополнительный статорс сстевой обмоткой, который расположеи вие Нагревательной камеры 2. В этом статорс образуется вращающееся магнитное поле, которое наводит э. д, с. в роторе 3 и во втори шоц короткозамкнутой обмотке 4, выполиециои цз тержисй,...

Номер патента: 163000

Опубликовано: 01.01.1964

Авторы: Алабушева, Дворницкий, Кузнецова, Роговина

МПК: G01N 3/18, G01N 7/16

Метки: длины, изменения, нити, прибор

...в зажимы 5 и б, расположенные на штоке, установленном в кольце на стойке 1. Нижний зажим б неподвижно закреплен на штоке 7, а верхний 5 свободно перемещается по штоку и связан с индикаторной стрелкой 8 шкалы 9 и с системой блоков 10,Через трос 11 система блоков 10 соединена с грузом 12, под действием которого опа поворачивается против часовой стрелки, при этом верхний зажим 5 перемещается вверх. В том случае, когда натяжение нити больше тягового усилия, создаваемого грузом 12, система блоков поворачивается по часовой стрелке, и зажим 5 опускается,Ьлагодаря подвижности верхнего зажима нить может при обработке изменять свою длину. Величина перемещения верхнего зажима соответствует изменению длины нити и измеряется по углу...

Номер патента: 163001

Опубликовано: 01.01.1964

МПК: G01N 3/18, G01N 3/22

Метки: 163001

...режиме.На чертеже схематически изображен описываемый прибор,Прибор содержит охлаждаемую азотом криокамеру 1, в которой расположен диск 2, несущий образцы. Образцы для испытаний имеют форму петли и крепятся к диску с помощью съемной шайбы. Диск приводится периодически от электродвигателя 8 через систему передачи, включающую механизм 4 мальтийского креста.Сквозь верхнюю крышку криокамеры пропущен толкатель 5, на который воздействует подпружиненное коромысло 6, приводимое ог кулачка 7. Кулачок выполняется либо с полным, либо с частичным профилем, обеспечивая при непрерывном вращении соответственно статический или динамический режим испытаний.При температуре хрупкости образец под действием толкателя разрушается,Прибор для...

Номер патента: 163773

Опубликовано: 01.01.1964

Авторы: Голованов, Гордиенко, Иванова, Одинг, Рычагов, Смушкович, Степанов

МПК: G01N 17/00, G01N 3/18, G01N 3/38 ...

Метки: испытания, универсальная

...для испытаний при низких температурах, вакуум-камера, камера для испытания в парогазовых средах и приспособление для испытаний в условиях контактного трения устанавливаются наосновании захвата 3. Для их установки необходимо поднять магнитопровод с катушкамивращением маховичка 13. Расстояние междусердечниками катушек устанавливается вращением рукоятки 14, Установку фотосопротивления 10 и осветителя 11 на поддержаниеамплитуды колебания образца осуществляютповоротом рукоятки 15.На лицевой стороне пульта управления(см. фиг. 2), размещены: потенциометр 16 длязаписи частоты колебаний и температуры образца, частотомер 17, пересчетные декады 18,электросекундомер 19, счетчик 20 и рукояткиуправления, На боковой стороне пульта размещена панель 21...

Номер патента: 164694

Опубликовано: 01.01.1964

МПК: G01N 17/00, G01N 3/10, G01N 3/18

Метки: 164694

...поджаты (на величину до 1 лгхг), сильфон 6 поджат почти на всю величину допускаемой им деформации, а нагружающий рычаг 9 находится в нейтральном положении, 10 Поджатие сильфона 6 осуществляется рукояткой 10 посредством винта 11, соединенного сферическим шарниром 12 с донышком сил; - фона.В процессе удлинения образца под воздейст вием приложенной к рычагу 9 постоянной на.грузки Р, спльфон 7 сжимается, а спльфон 6 растягивается на величину нс более 0,1 - 0,15 лц, т. е. точка А перемещается вниз относительно своего исходного полокения на величи ну деформации ооразца. Затем по сигналу регистрирующего устройства 13 с помощью винта 11, вращаемого рукояткоп 10, снльфоны 6 и 7 возвращаются в свое исходное положение, а сильфон 6 разжимается на...

Номер патента: 165333

Опубликовано: 01.01.1964

Авторы: Гусаров, Жгун, Кротова, Панин

МПК: G01N 3/18

Метки: горизонтальных, испытания, копрах, маятниковых, образцов, температурная

...образца от термокриокамеры. Последняя выполнена в виде сплошного металлического блока из теплопроводящего материала, снабженного щелевым муфелем, повторяющим форму испытуемого образца.На фиг. 1 схематически изображена установка; на фиг. 2 - термокриокамера в разрезе; на фиг. 3 - кинематическая схема сцепления маятника.Горизонтальный образец, закрепленный в захватах, располагают в щелевом муфеле 1, Плюсовые температуры получают с помощью электрического нагревателя 2, вставленного в фарфоровую трубку 8. Температура в рабочем пространстве регулируется автоматически с помощью термопары 4. Источником мннусо вых температур служит испаритель 6 жидкого азота. Для уменьшения потерь последнего внутри трубки 6 выхлопа отработанных паров азота...

Номер патента: 165562

Опубликовано: 01.01.1964

Авторы: Булысов, Дроздов, Реков, Щеголькь

МПК: G01K 13/12, G01N 3/18

Метки: высокотемпературная, испытательная

...жаропроч;1 ых материалов и их температур по авт. св.142455, отличающаяся тем, что, с целью повышения точности замера температур и определения различнь 1 х структурных изменений материалов при нагреве, оня снабжена эталонным образцом с известным коэффициентом линейного расширения, выполненным так, что через него просматриваются кромки испытуемого образца, совмещенные в одной плоскости с кромками эталонноного.Такоесить тония разриаловНа фпроекцивторой позволяет новы атур и определеизменений мате - 25 одписная группа ЛВ 116 В основном авт. св.142455 описана высокотемпературная испытательная установка для определения деформации жаропрочных материалов, состоящая из металлического водоохлаждаемого цилиндра, снабжешого гра фитовым...

Номер патента: 166524

Опубликовано: 01.01.1964

Авторы: Беловол, Богатырев, Грунин, Ильин, Калинин, Панферов, Ширенин

МПК: G01D 5/14, G01N 3/18

Метки: механических, снятия, характеристикматериалов

...деформации илп датчика динамо- метра с сопротивлениями отрезков задающего реохорда программирующих устройств, например машины С, 1-1, Цетка реохорда 15 (см. фиг, 3) поворачивается около барабанчика 1 б, замыкая две проволоки реохорда и меняя таким образом соотношение его плеч, Щетка реохорда вращается двигателем через многоступепч атый редуктор 17.К машине придан регистратор (см. фиг, 4) барабанного типа с непрерывной записью. Б ар абаи 18 вращается двигателем типа АДПчерез червячную передачу 19, С противоположного торца барабана установлен трехвитковый реохорд 20, включенный в мостовую схему следящей системы для записи деформаций плп усилий. Вдоль образующей барабана размещена рейка с линейным реохордом, по которой перемещается...

Номер патента: 167338

Опубликовано: 01.01.1965

Автор: Машиностроени

МПК: G01N 3/02, G01N 3/18

Метки: 167338

...которого клин вдвигаетсяв прорезь образца, закрепленного на стойке,которая по мере продвижения клина посредством цилиндрической пружины поворачи 20 вается на некоторый угол и при отводе рычага от клина возвращается в исходное полокение.2. Прибор по п. 1, отличающийся тем, что,с целью создания различной величины напря 25 жений путем изменения толщины клина, цастанице прибора установлен шлифовальцыйкруг с приводом от электромотора,Подписная группа Ло 17 аявитель Центральный науч Известен метод нагружения кольцевых образцов для испытания на релаксацию путем вставки клина в прорезь образца вручную.Предлагаемый прибор для обеспечения плавного и равномерного распределения нагрузки на образец снабжен рычагом, при помощи которого клин вдвигается...

Номер патента: 167339

Опубликовано: 01.01.1965

Авторы: Раскуражев, Спирина

МПК: G01M 7/08, G01N 3/18

Метки: испытания, копер, маятниковый, ударнуювязкость

...на опоры 10 ц одновременно держатель 11, который поддержива ет образец, пока он не ляжет на опоры 10.При этом образец замкнет контакт, освобождающий защелку 12 маятника 13. Падая вниз, маятник разбивает образец.В рабочее положение маятник приводится 15 механизмом, содержащим электродвигатель14, редуктор 15, зубчатую пару 1 б ц раму 17.Электродвигатель 14 включается от кнопки пуск одновременно с электродвигателем механизма подачи.20 Для дистанционной передачи результатовиспытаний в различных агрессивных средах с левой стороны стойки 18 крепится реохорд 19, по котооому перемешается контакт 20.Реохорд электрически связан с милливольт метром, установленным на пульте управления, Контакт приводится в движение толкателем 21, жестко...

Номер патента: 167342

Опубликовано: 01.01.1965

Авторы: Автоматики, Бов, Институт, Куслицкий

МПК: G01N 3/18, G01N 3/32

Метки: i••, v•(•, а, усср

...пара или нагретого влажного воздуха с помощью вентилятора б, установленного в обечайке 7, по диффузору 8 направляется на рабочую часть образца 9, располагаемого в сальниковых подушках 10, находящихся в боковых стенках 11. Для того чтобы половинки образца после его поломки свободно повертывались, обе боковые стенки 11 выполнены из эластичного материала, От образца поток пара или воздуха возвращается к вентилятору б по паропровод 12, а конденсат сливается через шланг И.Отверстие 14 служит для пополнения запаса жидкости в ванне 2, а отверстие 1, - для гериодической установки прибора прс верки влажности.Устройство устанавливается на кронштейне, прикрепляемом к станине типовой машины для испытания образцов на усталость типа НУ или МУИ, и...

Номер патента: 167659

Опубликовано: 01.01.1965

МПК: B23K 31/12, G01N 3/04, G01N 3/18

Метки: 167659

...изолированы один от другого и снабжены контактами 7 для пропускания электрического тока через образец. Приспособление закрепляется в тисках 8 испытательной машины таким образом, чтобы линия разъема обеих частей его совпадала с гранью призмы 9. Для вибирания зазора а, образующегося между концом нагружающего рычага 10 при нагреве образца и подвижной частью 2 приспособления, служит клин 11.Испытание склонности металла околошовной зоны к образованию горячих трещин заключается в следующем.Образец, выполненный целиком из испытуемого материала или только с шейкой из испытуемого материала, закрепляют в зажимах 4 и 5 и подвергают нагреву, например, электрическим током. Температура регистрируется при помощи термопары и осциллографа (не...

Номер патента: 168927

Опубликовано: 01.01.1965

Автор: Гранковский

МПК: G01B 7/16, G01N 3/18

Метки: структурномеханических, характеристик

...установка содержит вращающуюся термостатированную кювету 1, которую можно легко вынимать из вращающегося термостата 2 для заполнения исследуемым материалом, устройство 1 для осуществления енцирующего устроиства исрительный механизм пиромеливольтметра магнитоэлектрисопротивлений и осветитель имеют щелевые диафрагмы,Дифференцирующее устройство (фиг. 2) выполнено в виде рамки 12, установленной между полюсами постоянного магнита. Рамка устройства поворачивается на некоторый угол относительно вала И реохорда потенциометра, записывающего кривую в координатах деформация - время, Угол поворота на валу реохорда прямо пропорционален передвижению пера самописца, т, е. изменению величины деформации по времени. Поворачивая таким...

Номер патента: 168928

Опубликовано: 01.01.1965

Авторы: Запорожец, Костецкий

МПК: G01N 3/18, G01N 3/56

Метки: движении, изменения, силы, трения, характеристик

...через пластинчатый динамометр с подвижным образцом, регистрирующую аппара туру, отлигагощаяся тем, что, с целью получения сверхмалых скоростей относительного перемещения испытуемых образцов, установка снабжена нагревателем, связанным со стержнев, температурное расширение которого ис- ЗО пользуется для перемещения подвижного образца относительно неподвижного,одписная группа М Предлагаемая установка для определения характеристик изменения силы трения при движении в отличие от известных установок. позволяет легко получать наперед заданные сверхмалые скорости относительного перемещения и с болтом степенью точности регистрировать параметры внешнего трения (силу трения, характер относительного перемещения и т. д.), что создает...

Номер патента: 169847

Опубликовано: 01.01.1965

МПК: G01N 3/18

Метки: 169847

...не дает возможгть запас прочности в конструкПредлагаемое устройство отличается тем, что оно выполнено в виде замкнутой камеры, образованной испытываемым образцом с приваренными к его торцам заглушками с токо- подводящими клеммами для нагрева электрическим током образца и объема жидкости.Внутреннее давление создается расширяющейся жидкостью, находящейся между образцом и охладителем, помещенным внутри камеры. Это дает возмокность проводить испыта. ния оез использования котлов и насосов и тем самым упростить систему создания внутреннего давления.На чертеже изображено описываемое устройство. тель 5, который одновременно служит для уменьшения внутреннего объема образца. Охлаждающая вода подается по трубке 6, а сливается по трубке 7. При...

Номер патента: 169853

Опубликовано: 01.01.1965

МПК: G01N 3/18, G01N 3/60

Метки: 169853

...в ванне, Число циклов термических ударов автоматически регистрируется счетчиком 14. Нормальное давление в зоне контакта нагреватель - образец создается через нагружающий рычаг 15 грузом 1 б. Возвратно- колебательное движение рычага 15 и продолжительность отдельных стадий цикла испытаний варьируется профильным кулачком 17, Привод последнего осуществляется от электродвигателя 18 через редуктор 19. Тепловой прогиб образца контролируется индуктивным датчиком 20. Подача охладителя на образец регулируется кулачковым прерывателем 21. 1. Способ исследования термической усталости металлических образцов, отличающий ся тем, что, с целью приблихкения экспериментальных условий испытаний к эксплуатационным, нагрев исследуемой зоны образца...

Номер патента: 170724

Опубликовано: 01.01.1965

Автор: Шварцер

МПК: G01N 3/18

Метки: испытания, литых, образцов, прочность, технологическую

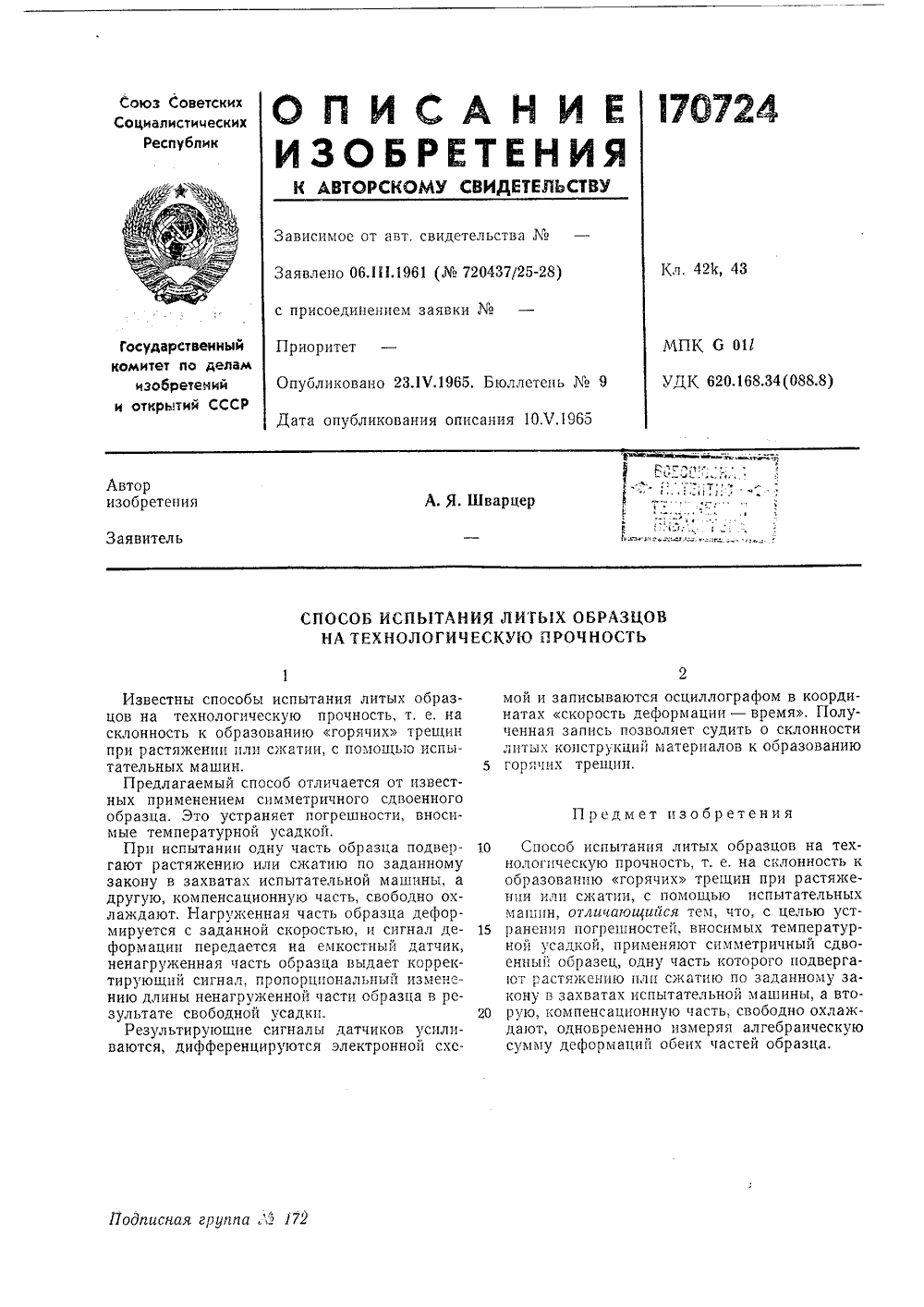

...нологнческую прочн образованию горя нии или сжатии, с машин, отличающи15 ранения погрешнос ной усадкой, приме еннын образец, одн ют растяжению нлп кону в захватах исп20 рую, компенсационн дают, одновременн сумму деформаций усил й схе дписная группа .а 172 Известны способы испытания литых образцов на технологическую прочность, т. е, на склонность к образованию горячих трещин при растяжении нли сжатии, с помощью испытательных машин.Предлагаемый способ отличается от известных применением симметричного сдвоенного образца. Это устраняет погрешности, вносимые температурной усадкой.При испытании одну часть образца подвергают растяжению или сжатию по заданному закону в захватах испытательной машины, а другую, компенсационную часть, свободно...

Номер патента: 170725

Опубликовано: 01.01.1965

МПК: G01N 3/18

Метки: 170725

...связаны с подвижными захватами.Устройство, выполненное таким образом, позволяет устранить погрешности, вносимые температурной усадкой,На фиг. 1 изображено устройство для испыта/ния литого образца; на фиг. 2 - устройство емкостного датчика,Образец 1 выполнен в виде стержня с тремя проушинами, образованными при заливке еталла в форму через питатели, располоенные посредине образца. Две из проушин расположены на концах стержня, а одна - посредине его. В проушинах размещены пальцы захватов, которые выполнены одинаковыми и имеют водяное охлаждение. Палец 2 приводится в движение от нагружающего устройства, средний палец 8 за ко. Дополнительный подвижный жет свободно перемещаться вдо ца 1. На пальце 3 закреплены 5 два встречно...

Номер патента: 171631

Опубликовано: 01.01.1965

МПК: G01B 13/00, G01N 3/18

Метки: 171631

...использованию четырех пневмодатчиков, размещенцьгх по окружности втулки, внутри которой помещается испытуемый образег и куда подается сжатый воздух иол опрелеленным давлением,11 а чертеже изобракегг узел кренлеиия испытуемого образца машины для испытания ца иолзучесть с предложенным устройством.Испытуемый образец 1 помегцается внутри втулки 2. По ог 1 уггчгостгг втулкгг помегцеггы ,гстыре пиевмодатчика 3. Сжатьш воздух иод опрсдслснным давлением подастся игутрь втулки 2. При деформации образца улгсньшсние или увеличение его лиаметра вызовет изменение давления воздуха внутри втулки, Это зафиксируется пневмолатчиками и запишется пневматическилг самописцем (на черте же нс показан), показывая в оирслелециоммасштабе поперечную деформацшо...

Номер патента: 171632

Опубликовано: 01.01.1965

Авторы: Борисов, Государственный, Экспериментальный

МПК: G01N 3/16, G01N 3/18

Метки: испытания, морозостойкость, например, образцов, пластмассовых, пленок, прибор

...камере и созлать равномерную скорость леформации испытуемого образца.1-1 а фиг. 1 изображена система охлаждения испытуемого образца; на фиг. 2 - система нагрузки этого образца.Охлажлсиие испытуемого образца произволится в холоЛильнои камере 1 парами жидкого азота, поступающего в распылитель 2 из сосуда Дьюара 3 через сифон 4 и трубоироСТМАССОВЫХ ОБРАЗЦОВ,МОРОЗОСТО И КОСТЬйан д, пары азота поступают в трубку - давление в сосуде Дьюара повышается до тех пор, пОка це сравняется с давлением поды в трубке 1 (пары азота ири этом иыходят из трубки 11 в виде иузы 1)сй). Дальнсйнсс по. вышение давления в сосуде Дьюара прекращается.При достижении заданной температуры автоматический регулятор 8 открывает клапан 9 - пары азота идут по линии с...

Номер патента: 173014

Опубликовано: 01.01.1965

Авторы: Гусаров, Жгун, Петров, Райбман, Таточенко

МПК: G01N 3/18, G05D 23/01

Метки: itha-lt, а.я, ас, г-сс, ичео, у(г(a, электроннолучевойпечьюigt

...тока от заданной величины контролируется магнитным усилителем (1 МУ), управляющим сеточным смещением тиратронов через цепь обратной связи, содержащую сопротивления И (включенные в цепь выпрямленного тока) и выпрямитель сеточного смещения. Таким образом, осуществляется автоматическая стабилизация тока луча и, следовательно, косвенная стабилизация температуры на образце. Через кпопки 1 КУ и 2 КУ можно включать реверсивный двигатель 1 ц, связанный с регулятором напряжения 1 РН, который через магнитный усилитель,позволяет управлять сеточным смеще нием тир атронов вручную дистанционно. Развертка и сканирование электронного луча производится путем изменения величины и полярности постоянного тока, . протекающего через катушки 1 КОС - 4 КОС...

Номер патента: 174406

Опубликовано: 01.01.1965

Авторы: Куликов, Шаповалов

МПК: G01N 3/18

Метки: гидравлическая, испытания, конструкций, образцов, элементов

...10 и 11 и контакта 2.Машина работает следующим образом.Масло для создания давления и силовозбу 10 дителе 8 из масляного бака 1 с помощью насосной установки 2 через трубопровод 8, устройство для поддержания постоянной нагрузки и трубопроьод 6 поступает под плунжер 9, Постоянство задаваемой на. рузки обеспечи 15 вается грузами 5, установленными на штоке 7.После того как система заполнится масломи шток 7 займет крайнее верхнее положение, контакт 12, перемещающийся вместе со што 20 ком 7, воздействует на конечный выключатель 10, который выключает двигатель насосной установки 2. По мере расхода масла и протекание в зазорах цилпидровых пар и за счет деформации образца шток 7 вместе с гру 25 зами 6 опускается и в своем нижнем положении с...

Номер патента: 175285

Опубликовано: 01.01.1965

Авторы: Быков, Марков, Треть

МПК: G01N 3/18

Метки: исследования, металлов, механических, различных, свойств, температурно-скоростных

...11, снабженным пневматическим устройством 12 для выбора зазоров в винтовой паре.На нижней части нажимного механизма кре пится сменный стакан 18 с мессдозой 14 длязаписи усилия разрыва (сжатия) образца. На кронштейнах 15, поворачивающихся вокруг колонн, установлены печи 1 б (устройства) для нагрева образца. Машина включается от 10 приводного барабана 17, установленного вподшипниках качения в станине; в барабане имеются профилированный кулачок 18 и распорное звено 19, подпружиненные пластинчатыми пружинами 20.15 Работает машина при испытании образцовна растяжение таким образом.Печь с нагретым в ней образцом, закрепленным захватами 21, заводится в машину.Захваты соединяются с мессдозой и штоком 20 поршня (поршень имеет два штока -...

Номер патента: 175286

Опубликовано: 01.01.1965

МПК: G01N 3/18, G01N 3/28

Метки: 175286

...стенками печи и тягами одинаково. Для замера деформации образца служат кварцевые стержни 19, центральный из которых опирается на верх 175286нюю часть образца (в образце имеется отверстие), а три боковых стержня опираются на опорную шайбу 20.Растягивающая нагрузка на образце создается гайкой 21, навинченной на центральную тягу, а устранение изгибных напряжений образца достигается сферической прокладкой 22.Для создания скручивающих напряжений на образце верхняя плита вместе с боковыми тягами и верхней траверсой поворачиваются относительно центральной тяги на необходимый угол. Образец от проворота удерживается своими буртами, которые при установке образца плотно прижимаются к верхней траверсе и центральной тяге через сферические прокладки...

Номер патента: 175290

Опубликовано: 01.01.1965

Автор: Черн

МПК: B06B 1/16, G01N 3/18, G01N 3/32 ...

Метки: испытания, лишина, многообразцовая, усталость

...П-образные призмы 3 и 4, и подвешена в узлах колебаний на струнах 5. Стопорные винты 6, удерживающие посередине струны, проходят через оси 7, которые закреплены в опорах 8, приболченных к раме 9.Образцы 10, испытываемые при высоких тсмпературах, устанавливаются в патронах 11, Такие же образцы для одновременно проводяшпхся испытаний при комнатной температуре крепятся внутри вырезов на концах П-образных призм.5 Двухсекционные нагревательные печи 12распозожены па уоовне образцов и патронов.Над печами смонтировано сигнальное устройство с мпкрокоптакторахи 13, которые подсоед;шяются и электролампам на щите прибо ров (пе показаны). Г 1 рн образовании и развитии трецины в пспыгуемом образце амплитуда его колсбанпй увеличивается. Головка...

Номер патента: 175292

Опубликовано: 01.01.1965

МПК: G01N 3/10, G01N 3/18

Метки: 175292

...до 200 в 3 С. Для уравновешивания столба жидкости электродвигатель 1 б и ременная передача 17 помещены в камеиз которой Она ОткачиВаетс 51 форга 1 суу 11- НЬ 1 М НВСОСОМ,Система откачных средств позволяет создать в камере машины давление 510 " з 1 рт. ст. Вакуумметры 18 - 20 измеряют вакуум В различных частях системы.В отличие 0 т машины трсни 51, изобржени 11 на фиг. 1, в машине на фиг. 2 ввод вала в камеру с помощью гидростатического уплотнения заменен мапштным приводом, который является более надежным в работе. Эта машина трения состоит из электродвигателя 21, ременной передачи 22, мапцпной муфты, содержащей наружные магниты 23, тонкосгениый экран 24, внутренние магниты 25. Для осаждения остаточных газов в камеру вмонтирован азотный...

Номер патента: 176448

Опубликовано: 01.01.1965

МПК: G01L 1/04, G01N 3/18

Метки: испытаний, механических

...27, микрометрические винт 28 и гайка 29, электродвигатель 30, блок 31 на его валу, нить 32, каретка 33 с пером 34, указатель 35 и шкала 36 составляют механизм измерения и записи растягивающей силы (узел 1).При нагружении ооразца захват 24 через тягу воздействует на рычаг 26 с силой, равной натяжению образца.Прогиб измерительной балочки замеряется электроконтактным способом с помощью мн 20 25 30 35 40 45 50 55 бО б 5 крометрической пары винт - гайка 28 - 29 и двигателя 30. Двигатель включается следящим контактом 37, При нагружении образца двигатель 30 работает при разомкнутом контакте, а при разгружении образца - при замкнутом контакте, При этом угловой путь винта 28 пропорционален величине прогиба балочки 26 и, следовательно, величине...
