G01N 3/18 — при высокой или низкой температуре

Номер патента: 202563

Опубликовано: 01.01.1967

Авторы: Гиндин, Кравченко, Стародубов

МПК: G01N 3/18

Метки: исследования, криостат, низких, образцов, температурах

...в разрезе,вид спереди.Предлагаемый криостат содержит сосуд 1,имеющий внутреннюю и наружную оболочки2 и 3, установленный совместно с экранирующим устройством, выполненным в виде змеевика 4, сообщенного с сосудом 1, и вакуумную камеру б с крышкой б. Крышкой сосудаявляется холодопровод 7, на котором располагается исследуемый образец 8, В верхней 25части оболочки 3 установлена оптическая система, состоящая из оптического микроскопа9 и смотрового окна 10,Принцип работы предзаключается в следующе 0 жащии исследованию, устанавливают на холодопровод 7, материал которого имеет малое тепловое сопротивление, и камера 5 закрывается крышкой б. Пространство между внутренней и наружной оболочками 2 и 3 откачивается для получения высокого вакуума. В...

Номер патента: 205352

Опубликовано: 01.01.1967

Авторы: Журавлев, Малахова, Нугаев, Тесаков, Успенский

МПК: G01N 3/18

Метки: длительную, испытания, прочность

...рычага укреплена подвеска с грузом 4. Образцы, расположенные по кругу, заключены в термокамеру, которая в свою очередь заклю чена в защитный кожух (на чертеже не показан), Лучи звездообразной траверсы 5 через тарированные пружины б связаны с грузовыми рычагами 3.Траверса перемещается от электродвигате ля 7 через ходовой винт 8. Зтим обеспечивается дистанционное безударное (плавное) и одновременное нагружение всех испытываемых образцов с одинаковым законом нагружения, удобство в отсчете времени испыта ния, а также возможность в случае надобности одновременно снять нагрузку со всех образцов и обеспечить безопасность работы.Испытания проводят в следующем порядке. Траверсу 5 поднимают в крайнее верхнее 20 положение. Через пружины б,...

Номер патента: 206880

Опубликовано: 01.01.1968

Авторы: Гиндин, Кравченко, Лазарева, Стародубов, Физико

МПК: G01N 3/18, G01N 3/28

Метки: исследования, низких, температурах

...вом гибких тяг 14, концы которых из рабочегопространства выходят через вакуумное уплотнение 15 в плите станины 16. Для термообработки образца после прокатки (отжиг до 800 С) и измерения его электросопротивления 30 гибкие тяги 14 используются в качестве токо206880 Составитель Б. Бейнфест Ко екторы: Н. И, Быстрова Техред Л. Я. Бриккер орр иур Подписное Заказ 4673/14 Тираж 530 й и отк ытий при Совете Министров в СССР ЦНЬИПИ Комитета по делана изобретений и открытий п Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 23элементов. Рабочая клеть 1 с тру 17 Об " 2 размещена в криостате . счоойузлы привода валков находятс я вне зоны низ температур.Основные характеристики при ори 1 и 10 мм/мин; диающие: скорость прокатки30 мм; длина...

Номер патента: 207452

Опубликовано: 01.01.1968

Авторы: Чаевский, Шатинский

МПК: G01N 17/00, G01N 3/18

Метки: длительную, жидкого, испытания, металла, потоке, прочность

...Это дает возможность не применять уплотнения для ввода вращающегося вала в контур.Такое выполнение установки позволяет ис пытывать одновременно на длительную прочность и коррозионную стойкость неподвижный и вращающийся образцы. Нагружающее устройство выполнено в видеперемещаемого грузом рычага, соединенного со штоком, который работает на сжатие и передает на образец растягивающие усилия.5 На чертеже схематически изображена описываемая установка.Установка содержит трубчатый контур 1,устройство 2 для создания потока в контуре, аппаратуру 3 для заполнения его и создания 10 температурного режима и нагружающее уст.ройство 4.Камера 5 для испытуемых образцов б и 7выполнена 1.1-образной, В левой ее ветви ис.пытывают образец б на длительную проч...

Номер патента: 208309

Опубликовано: 01.01.1968

Автор: Ермоленко

МПК: G01N 3/18, G01N 3/34

Метки: 208309

...камеру 1 с сильфонными уплотнениями 2, через которые проходят захваты 3 и 4 с размещаемым в них образцом 6. Образец с помощью захвата 8 соединен с динамометром 6, с помощью которого измеряется нагрузка. Активный захват 4 соединяет образец с механизмами 7 и 8 статического и циклического нагружения.Машина снабжена со стороны активного захвата 4 вакуумной камерой 9 с мембранным уплотнением 10, через которые проходит штанга активного захвата.Машина работает следующим образом,При достижении рабочего давления в камерах 1 и 9 производится нагружение образца 6.Механизм 8 циклического нагружения находится в нулевом положении. Величина постоянной и переменной составляющей нагрузки контролируется динамометром 6, Затем включают привод механизма...

Номер патента: 209826

Опубликовано: 01.01.1968

Авторы: Бобров, Гор, Государственный, Конструкций

МПК: G01N 17/00, G01N 25/28, G01N 3/18 ...

Метки: волокнистым, долговечности, каркасом, строительного

...режима.Прочность и стойкость во времени минераловатных изделий на синтетических связующих зависит от долговечности в условиях эксплуатации синтетического связующего, скреп ляющего волокна минеральной ваты в упругий каркас изделия.Предусматривается испытывать исследуемый образец под воздействием регулируемой равномерно распределенной нагрузки и при 2 одновременном воздействии на противоположные стороны образца положительных и отрицательных температур и влажности,Для определения влияния одновременного воздействия на образец нагрузки, переменных 3 температур и влажности, перед проведением опытов закладывают в исследуемое изделие необходимое количество стандартных образцов синтетической связки данного изделия совместно с...

Номер патента: 209829

Опубликовано: 01.01.1968

Авторы: Бартенев, Елкин, Захаров, Разумовска

МПК: G01N 17/00, G01N 25/28, G01N 3/18 ...

Метки: зависимости, полимерных, прибор, прочности, температурно-временной

...служит для амортизации при разрушении образца. Для регистрации времени жизни об под нагрузкой служит блок учета време показан на чертеже), получающий сиги 30 электроконтакта.азцов и (не лы от Известны приооры для определения температурно-временной зависимости прочности полимерных материалов, содержащие заключенные в термокамеру верхние и нижние зажимы для крепления серии образцов, верхний из которых связан гибкой тягой с грузом.В таких приборах проводят нагружение серии образцов одним грузом, что значительно усложняет их конструкцию.Предлагаемый прибор отличается тем, что нижние зажимы выполнены в виде подвижных кареток, связанных гибкой тягой с верхними зажимами каждого следующего образца, выполненными в виде скоб, одна из сторон...

Номер патента: 213395

Опубликовано: 01.01.1968

Авторы: Заславский, Трапезин

МПК: G01N 3/18

Метки: испытания, листового, продольным, сжатием

...элемент которого воздействует на боковые опоры с регулируемым усилием,Такое устройство для испытания листовых м атериалов продольным сжатием повышает точность испытания, так как учитываются силы трения, возникающие между боковыми опорами и образцом.Иа чертеже изображено предлагаемое устройство в продольном разрезе.Устройство содержит корпус 1 с опорной плитой 2, пуансон 8 для нагружения образца 4, установленного на опорной плите, боко. вые параллельные опоры д, нагревательные элементы б и измерители 7 деформации,Устройство снабжено нагружающим механизмом, выполненным, например, в виде рычажных весов 8, силовой элемент 9 (вертикальный рычаг) которого воздействует на боковые опоры б с регулируемым усилием.Устройство работает следующим...

Номер патента: 219837

Опубликовано: 01.01.1968

Авторы: Василевский, Савельев, Трубицг

МПК: G01N 1/44, G01N 3/18

Метки: прочностных

...формы, сопрягающаяся с образцом, кгожет быть выполнена из различных формовочных материалов, что обеспечивает различную скорость охлаждения образца.На чертеже изображено предлагаемое устройство в продольном разрезе.Устройство содержит литейные полуформы 1 и 2, поддон 3, литейную воронку 4, натяжное кольцо а и термопару 6. Литейные полуфоомы, самоустанавливающиеся одна по отношению к другой по конической поверхности, закрепляются в захватах разрывной машины.5 Перед заливкой стенки литейной формы подогрсвают до 150 - 200-"С, затем заливают металл пли сплав и записывают температуру образца. Прп достижении определенной температуры дается нагрузка на образец и одно временно о-мечают изменение нагрузки на образце и деформацию образца. 15 1....

Номер патента: 231875

Опубликовано: 01.01.1968

МПК: G01N 3/18, G01N 3/60

Метки: 231875

...повышает производительность, расширяет возможность испытания, так как происходит испытание хноих образцов вне зависимости одного от другого, а также повышается точность испытания путем повышения стабильности газового потока, так как вращается стол с образцаяи, а не устройство для тсплосмеи.На ертеке изображена п 1 зсд,ааемая тстановка, вид спереди. Установка состогг из рамы 1, на которойразмещены поворотный стол о для закрепления испытуемых образцов Л, камера 4 сгорания для нагружения тсплосменами, сопля 6 5 и 6 нагревательного и охлаждающего устройств, перемещающиеся относительно стола 2, и нагружающие устройства, выполненные в виде ци,шндро-поршневой пары, жестко соединенной со столом, цилиндры 7 которых под соединены и общей...

Номер патента: 257099

Опубликовано: 01.01.1969

Автор: Никитин

МПК: G01N 17/00, G01N 3/18

Метки: высокой, длительную, испытания, коррозионной, прочность, среде

...головками 2 и 3 по концам. На резьбовую головку 3, расположенную на открытом конце образца 1, навинчивают переходную гайку 4. Со стороны открытого конца 2 к образцу 1 приваривают удлинительную трубку 5 со штуцером 6. Через штуцер 6 и удлинительную трубку 5 вводят рабочую жидкость требуемой теипературы, заполняя ею внутреннюю полость А образца. После этого 3 через штуцер 6 при помощи металлической стойки 7 и элекгроизоляционных шайб 8, выполненных, например, из тефлона, во внутренней полости А образца устанавливают электрод 9, конец 10 которого выводят через электроизоляционную трубку 11 и герметизирующее уплотнение 12, выполненное, например, из тефлона, с конической поверхностью Б.Уплотнение устанавливают на свободном конце...

Номер патента: 257104

Опубликовано: 01.01.1969

Авторы: Гащенко, Дверн, Исахаков, Пасичнын, Шенко

МПК: F24J 2/12, G01N 17/00, G01N 3/18 ...

Метки: исследобания, свойств

...8,кпеплеццых ца цодв. хной плите 9, перемещаемой от электродвигателя 1 О винтом 11, захватов 12 и 13, дцнамометра 14, электродзцгатсля 15, червячного редуктора 16, тяги 17 и ползуа 13. Устройство для программного изменения нагрузки состоит из цилиндра 19 из оргстекла, электродвигателя 20, лам:очки 21, фогосопротпвления 22, рычага 23 1 о с противовесом ц потенццометра 24 с мостовой схемой.Ооразец 2 закрепляется в захватах 12 и 13цагрлкаощего механизма, и к нему посредством тяги 17, перемещаемой от электродвп Б гателя 15 и редуктора 16, прикладывается нагрузка, величина которой замеряегся динамо- метром, Программа цагружения наносится в виде черной ленты на цилшдр 19, который вращается с заданной скоростью от электро двигателя 20....

Номер патента: 232575

Опубликовано: 01.01.1969

Авторы: Несговоров, Прозоров, Холин

МПК: G01N 17/00, G01N 3/18

Метки: возгорания, газовомпотоке, жаропрочных, характеристик

...отличается от известной тем, что сопло камеры сгорания выполнено плавающим в направлении движения газового потока, что позволяет усилить эрозионное воздействие газового потока на испытуемый образец.На фиг. 1 схематически изображена описываемая установка в разрезе; на фиг. 2 - то же, вид сбоку,Установка содержит корпус 1 продувочного устройства, камеру сгорания 2 с плавающим соплом 3, выхлопное устройство 4, активный 5 и пассивный 6 захваты, в которых крепится испытуемый образец 7, тяги 8 и 9 и токопроводы 10 и 11. В корпусе 1 выполнены окна 12 и 13 с кварцевыми стеклами лля проведения замеров на образце. В корпусе и сопле 3 имеется отверстие 14 для подачи сжатого воздуха.Образец 7 устанавливается в захватах 5 и 6 нагружающего...

Номер патента: 236841

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Куксин, Ольховский, Проектный

МПК: G01N 3/18

Метки: блоков, испытания, огнеупорных

...УПОРН 351 ВОДООХЛВЖ- дасма 51 плита 5, имеющая в средцей части отверстия 6, слу,кащие для прохода дымовых газов. Г 1 лита может отводиться В сторону. 11 спосредственно под упорной плитой расположена опор 5251 Водсохлаждаемая 5 лита 7 также с отверстиями для ирохода дымовых газов.Плита 7 опирается на ролики, находящиеся в направляющцх. Под этой пл:той имеет:я Верхц 5151 секция 8 для эвакуаци дь 1 хОВВх ГаЗОВ,Берхця сскиця имеет отводы 9, сосдицсццыс с Гидрозатворсх 10 цижисй сскНи.Секция 8 уст:Повлсца В сред:сй асти ио ьсмцого стола 11, имсюцсго цо улач сцорцыс5 башмаки 12.Теплоцоситеги из топки 2 через отвсрстис 5в поду непосредствсзно Направляется ца испытуемыи блок, заем через отверстия в спориойплите 7 поступает в верхнюю секцию 8...

Номер патента: 237435

Опубликовано: 01.01.1969

Автор: Андреев

МПК: G01N 3/18, G01N 3/38

Метки: испытаний, усталостных

...10 т н 1 лто) исверхнизких температур (порядка 4,2 К),Кроме того, высоковакуумную трубу-камеруустановки снабжают кэнусными выступами, 25которыми она при ее установке подвешиваетсистему возоуждения колебаний внутри криостата.Благодаря этому образец надежнэ фиксируется относительно системы возбуждения коле- Зобаний,11 а фиг. 1 изооражена списываемая установка, продолы ый разрез; на фиг. 2 - труба-камера.Установка содержит криостат 1, электромагнитную систему 2 возбуждения колебаний с демпфирующим кольцом 3, высоковакуумную трубу-камеру 1, а также устройства 5, 6 и 7, обеспечивающие соответственно контроль уровня напряжений в образце 8, температуры и уровня жидкого гелия 9. Образец закреплен в нижней части трубы-камеры, а последняя...

Номер патента: 238205

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Научно

МПК: G01N 17/00, G01N 3/18, G01N 3/56 ...

Метки: испытания, рабочейсреде

...четыре, 1, 8, 9 и 10. Камеры объединены в группы, каждая из которых имеет камеры с нагружающпм устройством 1 и 8 и без 15 него - 9 и 10. В пределах каждой группычасть камер с нагружающим устройством 1 и без него 10 соедичены последовательно по потоку рабочей среды. Другие же камеры с нагружающим устройством 8 и без него 9 сое динены параллельно потоку рабочей среды.Таких групп в установке может быть несколько. Кроме того, камеры с нагружающим устройством 1 и без него 8 попарно объединены в общем корпусе 11, а рычаг нагружающего 25 устройства 4 в каждом корпусе соединен ссильфонами б обеих камер,При описанной выше схеме соединения камер, в каждой из которых устанавливают испытуемый образец 2 и создают необходимые 30 условия испытаний,...

Номер патента: 238845

Опубликовано: 01.01.1969

Авторы: Киселевский, Лукашев, Полевой

МПК: G01N 3/18, G01N 3/22

Метки: испытания, напряженного, сложного, состояния, условиях

...испы тания в труднодоступных условиях. Кром того, устройство для,нагружения образца крутящим моментом может быть выполнено в виде винтовой пары,качения, образованной тягой и штоком гидроцилиндра. 20На чертеже схематически изображена описьсваемая установка, продольный разрез.Установка содержит нагружающее крутящим моментом устройство, выполненное в виде гидроцилиндра 1 со штоком 2 соединен ным с поршнем 8 гидроцилиндра тяги 4, установленной на шарикоподшипниках б, шариков б, расположенных между витками резьбы тяги 4 и штока 2, образующих винтовую пару качения, служащую для преобра- З 0 овка работает следующим у 18 с закрепленным в н р аз пом 19 у стан а вливают3соедийейные с тяпами 4 и 11 нагружающих гидроцилиндров 1 и 9, и вводят...

Номер патента: 238846

Опубликовано: 01.01.1969

Авторы: Дубинин, Кривенюк, Писаренко

МПК: G01N 3/18

Метки: испытания, одновременно

...становок является кольких образцов и невозможностьдо разрушения ия всех образцов от извером, ,ко,ч- изахввы сить едмет изо,бретен. стаиовка для испытания однов нескольких образцов на ползучесть 20 тельную прочность в вакууме или среде при высоких температурах, с щая вакуумную камеру с установле ней активным и пассивным захватам ватель, нагружающее устройство и 25 туру для создания вакуума, от,гич тем, что, с целью повышения произв ности испытания. она снабжена ре соединенным с вакуумными камерам чество которых равно количеству па 30 тов для образцов, схема бой шесть индиенных меиду соресивер) 2. Все й плите 3. Обраи б иопытательУстановка пред видуальных каме бой через общую камеры раополож зец 4 укреплен в вой машины. тавляет со 1,...

Номер патента: 241070

Опубликовано: 01.01.1969

Авторы: Быковский, Шульгинов

МПК: G01N 11/16, G01N 3/18, G01N 3/32 ...

Метки: исследования, рассеяния, энергии

...10 для возбуждения крутильных 1 олебаний образца, регистрирующее устроиство в виде барабана 11 со светочувстьительной бумагой, источника света 12 и зеркальца 1,3.20 1 раверса см, фиг. 21 содержит два заквата 14 н 15 и упругую связь, выполненную в виде двух пластин 16 и 17, жестко соединеннык с противополоткными торцами закватов, и установленного между пластинами кольца 18, 25 соединенного с ними по торцам, и грузов 19из ферромагнитного материала, на которые воздействуют электромагниты при возбуждении колебаний образца.В заквагак траверсы (см. фпг. 3) крепятся 30 головки образцов, а упругая связь представлена в виде замкнутой динамометрической скобы 20.Работаег установка следующим образом.Составной по длине образец 4...

Номер патента: 241072

Опубликовано: 01.01.1969

Автор: Копансв

МПК: G01N 3/18

Метки: зависимости, исследования, криостат, нагрузки, сжимающей

...для постановки образца и установленное в камере нагружающее устройство в виде трубки, вставленной в сильфон, в герметичную полость между которыми подают среду под давлением, и пуансона, передающего нагрузку от сильфона на исследуемый образец, отличпющийся тем, что, с целью увеличения диапазона прикладываемой нагрузки, нагружающее устройство снабжено рычажным механизмом, установленным между сил ьфоном и пуансоном,Известен криостат для исследования материалов в зависимости от сжимающей нагрузки, содержащий герметичную теплоизолированную камеру с устройством для получения низких температур, устройство для постановки образца и установленное в камере нагружающее устройство в виде трубки, вставленной в сильфон, в герметичную полость...

Номер патента: 241078

Опубликовано: 01.01.1969

Авторы: Пушкарев, Уральское

МПК: B23K 28/00, B23K 31/12, G01N 3/18 ...

Метки: горячихтрещин, количественной, образованию, оценки, сварных, склонности, швов

...и по разности работы, пошедшей на разрыв каждого из образцов, судят о склонности материала сварных швов к образованию горячих трещин. Это позволяет 20 повысить точность измерения.Способ поясняется чертежом.Количественную оценку склонности материала сварных швов к образованию горячих трещин производят следующим образом. 25Первый образец для испытаний составляют из двух плотно прижатых торцами встык пластин 1 и 2. После установки образца (его пластин) в испытательную машину наносят сварной валиковый шов 3 посредине ширины об разца на обеих пластинах (см. чертеж). При 900 в 11 С ко второму образцу прикладывают предварительную нагрузку (показана стрелками), Затем при температуре ниже 700 С образец разрушают по валиковому шву путем...

Номер патента: 241777

Опубликовано: 01.01.1969

Авторы: Научно, Панферов, Тюрин

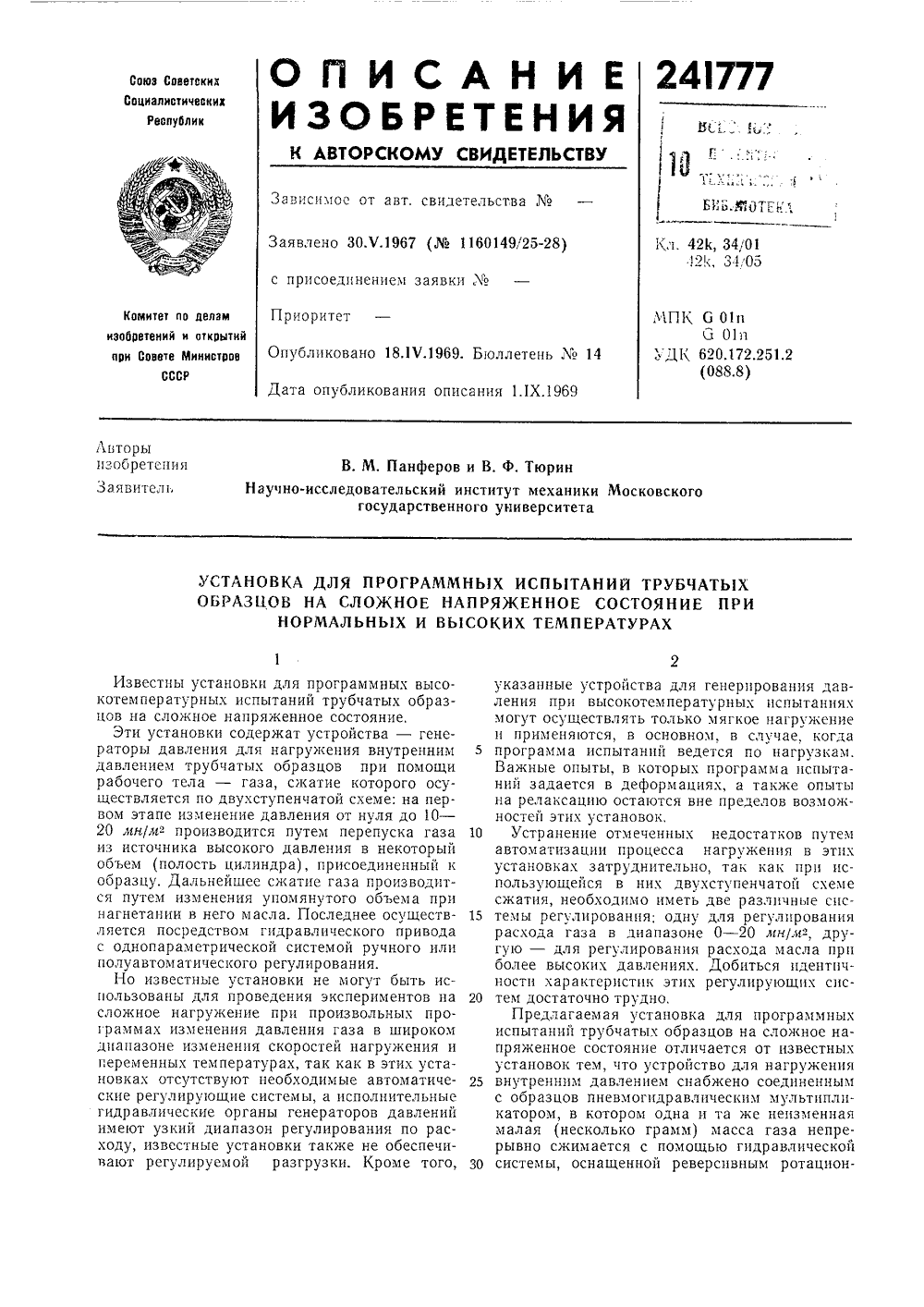

МПК: G01N 3/18

Метки: испытаний, программных, трубчатых

...Гидроусилитель 12 с рабочими полостями работает так же, как мультипликатор, аналогичен ему по конструкции, но имеет в 20 раз меньшую объемную производительность.Установка оборудована также вспомогательными элементами, основные из которых следующие; указательные манометры 13 и тензодатчики 14 давления, соединенные с полостью образца, фильтры 15, перепускные краны 1 б, распределительная клапанная коробка 17, баллон с газом 18, шестеренчатый гидро- насос 19, предназначенный для питания сервоусилителя 11 и гидромотора 9.Система регулирования, представленная на фиг. 2, включает в себя мостовой датчик рассогласования (мост) 20, образованный комбинацией программных реохордов и тензодатчиками 14 или датчиками измерителя деформаций; коммутирующее...

Номер патента: 242462

Опубликовано: 01.01.1969

МПК: G01N 3/18, G01N 3/34

Метки: изгиб, испытания, многократным, ударом

...что она снабжена промежуточным ударником, установленным на станине подвижно по направлению удара и взаимодейст. вующим с ударником нагружающего устройства. Это повышает точность приложения нагрузки.На чертеже изображена механическая часть описываемой установки.Она имеет станину 1, захваты 2, в которых закрепляют испытуемый образец 8, устройст. во для охлаждения образца (на чертеже не показано), нагружающее устройство 4 в виде рычажного механизма со сменными массами б и ударником б, привод 7 вращения образца и контрольно-измерительную аппаратуру (на чертеже не показана). Образец во время испытания получает вращение от привода, от которого получают также вращение эксцентрики 9. Эксцентрики заставляют покачиваться нагружающее устрой ство,...

Номер патента: 244681

Опубликовано: 01.01.1969

Авторы: Войтенко, Новиков, Писаренко

МПК: G01N 11/16, G01N 3/18, G01N 3/32 ...

Метки: зависимости, модулей

...Известны способы определения зависимости модулей упругости и коэффициента внутреннего трения материала от температуры, заключающиеся в том, что испытуемый образец нагревают или охлаждают, возбуждают колебания образца с изменяемой во времени частотой и записывают резонансные кривые, по которым определяют характеристики материала.По известному способу необходимо поддерживать температуру образца строго постоян ной в течение всего времени проведения замеров, что практически трудно осуществить.В предлагаемом способе для повышения точности испытания в образце возбуждают колебания любой формы с фиксированной часто той, близкой к резонансной, непрерывно нагревают или охлаждают образец, одновре-менно записывают зависимость величины...

Номер патента: 245420

Опубликовано: 01.01.1969

Авторы: Елисеев, Махова, Сизов

МПК: G01N 3/18

Метки: изгибе, исследования, напряжений, релаксации

...поверхности каждой из обойм выполнена фаска.При такой конструкции устройства увеличивается производительность испытаний.На фиг. 1 изображено описываемое устройство, продольный разрез; на фиг. 2 - то же, вид в плане.Устройство выполнено в виде концентричных кольцевых обоим 1 и основания 2, имеющего кольцевые концентричные выточки 3 для установки обойм. На внутренней поверхности каждой обоймы выполнена фаска 4.Исследование релаксации напряжений про. изводят следующим образом. В кольцевые зазоры между оооимами устанавливают листовые испытуемые образцы б,Устройство с образцами помещаю в термокамеру. где оно нагревается и выдерживается в5 соответствии с заданными температурно-временными условиями испытания. После охлаждения ус 1 ройства...

Номер патента: 245423

Опубликовано: 01.01.1969

Авторы: Борисенко, Писаренко, Свиридовский

МПК: G01N 3/18

Метки: испытания, нагрузками, растягивающими

...на фиг. 3,Установка содержит герметичную камеру 1 10 с укрепленными в ней подвижнь.м 2 и неподвижным 8 захватами для установки образца 4 и нагревательным устройством б, контрольно-измерительную аппаратуру 6, тягу 7, приспособление 8 для соединения тяги с подвиж ным захватом 2 и нагружающее устройство.Последнее в случае испытания материалов на кратковременную прочность выполнено в виде механического привода (на чертежах не показан), соединяемсго с тягой 7. В случае же 20 испытания на длительную прочность или ползучесть нагружающее устройство выполняется в виде подвески 9 с грузом 10.Приспособление 8 выполнено в виде приз.матического ловителя, причем в случае испы тания на кратковременную прочность призматический ловитель жестко соединен...

Номер патента: 246906

Опубликовано: 01.01.1969

Авторы: Кононов, Покровский, Поспелов

МПК: G01N 3/18

Метки: длительной, исследования, пластин, ползучести, прочности

...расположенной между дисками и образующей с последними гнезда для размещения испытуемых пластин, Это повышает производительность и точность эксперимента,На чертеже показана предлагаемая установка в продольном разрезе,Установка содержит термокамеру 1, корпус 2, предназначенный для размещения испытуемых пластин 3 и 4, устройство б для подачи среды под давлением в камеру 6 давления корпуса 2 и контрольно-измерительную аппаратуру 7. Корпус 2, помещенный в термокамеру 1, выполнен в виде двух дисков 8 и 9, установленных параллельно на фиксированном расстоянии один от другого, Диски снабжены на внутренних сторонах кольцевыми выступами 10 и 11, на которые соответственно устанавливаются испытуемые пластины 3 и 4, 5 Камера б давления,...

Номер патента: 246907

Опубликовано: 01.01.1969

Авторы: Борисенко, Стегн

МПК: G01N 3/18

Метки: ееблеотекл

...устройство, захваты для крепления образца, нагружающий механизм с устройствами для нагружения при постоянной нагрузке и регулируе мыми скоростями приложения нагрузки и контрольно-измерительную аппаратуру, отличаюи 1 аяся тем, что, с целью повышения точности нагружения, она снабжена рычагом постоянного напряжения, установленным с возмож ностью перемещения в направлении прикладываемой нагрузки. Известна установка для испытания материалов при высоких температурах, содержащая станину, вакуумную камеру, нагревательное устройство, захваты для крепления образца, нагружающий механизм с устройствами для нагружения при постоянной нагрузке и регулируемыми скоростями приложения нагрузки и контрольно-измерительную аппаратуру.Для...

Номер патента: 247580

Опубликовано: 01.01.1969

Авторы: Изотов, Крупин, Михайлов, Рощин

МПК: G01N 3/18

Метки: пластических, растяжении, свойств

...позиции так же испытаний и при сжатии, она снабжена вторым ведомым роликом, установ,пенным на раме напротив первого ведомого ролика, и устройством, например, в виде пневмоцилиндра, для ввода в зацепление с кулачком одного из ведомых роликов, Чтобы проводить испытания в защитной среде, установка снабжена вакуумной камерой. Для проведения испытаний нескольких образцов без развакуумирования камеры, она снабжена магазином для образцов, выполненным с возможностью поворота в виде катушки, размещенным в вакуум,ной камере.На фиг. 1 показана установка для определения пластических свойств материалов при испытаниях на растяжение; на фиг. 2 - то же, при испытаниях на сжатие,При испытании на растяжение образцы закрепляются в захватах пластин 1 б...

Номер патента: 249710

Опубликовано: 01.01.1969

Авторы: Гигин, Новиков

МПК: G01N 3/18

Метки: испытания, напряженном, низкихтемператур, сложном, состоянии, условиях

...с самоустанавливающейся державкой, что позволяет повысить точность эксперимента, 25На фиг. 1 схематично изображена описываемая установка, продольный разрез;,на фиг.2 - винтовой преобразователь,Установка содержит опорную раму 1, включающую в себя колонны 2 и траверсу 8, тяги З 0 4 с поперечиной 5, вакуумную камеру б, перемещающуюся вдоль опорной рамы 1, винтовой преобразователь 7, захваты 8 и 9 для крепления испытуемого образца 10, систему охлаждения 11 (холодильник расположен во внутренней полости образца) и вакуумный агрегат 12.Винтовой преобразователь содержит обойму 18 с двумя винтовыми пазами, связанную с захватом 8, самоустанавливающуюся державку 14 с подшипниками 15, размещенными в пазах обоймы, и шток 1 б, связанный с...
