G01N 24/00 — Исследование или анализ материалов с помощью ядерного магнитного резонанса, электронного парамагнитного резонанса или других спин-эффектов

Номер патента: 805151

Опубликовано: 15.02.1981

Автор: Старостин

МПК: G01N 24/00

Метки: возбужденияспинового, эха

...меандра и расположенный над тонкой фер- ромагнитной пленкой, в последний введены тонкопленочные проводники, соединениые со сплошным тонкопленочным металлическим слоем, находящимся на обратных стсронах диэлектрических подложек, а тонкая ферромагнитная пленка нанесена иа диэлектрическую подложку, дискретны- ми участками.На чертеже редставлена конструкция предлагаемого устройства.Устройство содержит тонкую ферромагнитную пленку 1, нанесенную на диэлектрическую подложку 2 дискретными участками, Над тонкой ферромагнитной пленкой 1 размещен .узел 3 для создания высокочастотного магнитного поля, выполненный в виде тонкопленочного проводника в форме меандрав который введены тонкопленочные проводники 4, соединенные со сплошным металлическим...

Номер патента: 811123

Опубликовано: 07.03.1981

Авторы: Поляков, Рябикин

МПК: G01N 24/00

Метки: времени, релаксации, спин-ре-шеточной

...диапазона измеряемых времен спин-решеточной релаксации.Поставленная цель достигается тем, чтопрп определении времени спин-решеточной релаксации способом, включающим приложение к образцу подмагнпчивающего поля и амплитудно-модулированного резонансного высокочастотного электпомягнитного811123 Формула изобретения Составитель В. Федосов Техред О. Павлова Корректор О. Тюрина Редактор Б. Федотов Заказ 35914 Изд. Мв 185 Тпрая 915 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и огкрьггнй 113035, Москва, Ж, Раушская наб., д. 45 Типография, пр. Сапуновы, 2 поля, регистрацию зависимости амплитуды сигнала поглощения от частоты модуляции, коэффициент модуляции выбирают в диапазоне 0,7 - 1 и регистрируют зависимость...

Номер патента: 811124

Опубликовано: 07.03.1981

Авторы: Волков, Сидоров

МПК: G01N 24/00

Метки: импульсный, спектрометр, ямр

...9, Датчик 2 соединен с выходом передатчика 9 и входом приемника 10. Выходы приемника 10 соединены с блоком 11 сравнения и уставок амплитуд эхо-сигналов, блоком 12 контроля времен релаксации и вычислительным устройством 13.В свою очередь, выход блока 12 соединен с входом блока 11, выходы которых соединены с входами блока 14 автоматического управления, Выходы блока 14 соединены с входами блоков 1, 3 и 4, программного устройства 8, блока 7 и вычислительного устройства 13.Выходы вычислительного устройства 13 соединены с входами блоков 14 и 15, а входы - с выходами блока 4 и приемника 10, В свою очередь, блок регистрации 15 соединен обратной связью с блоком 14 автоматического управления,Спектрометр работает следующим образом.Блок...

Номер патента: 819655

Опубликовано: 07.04.1981

Авторы: Зинченко, Огаренко, Шмелева

МПК: G01N 24/00

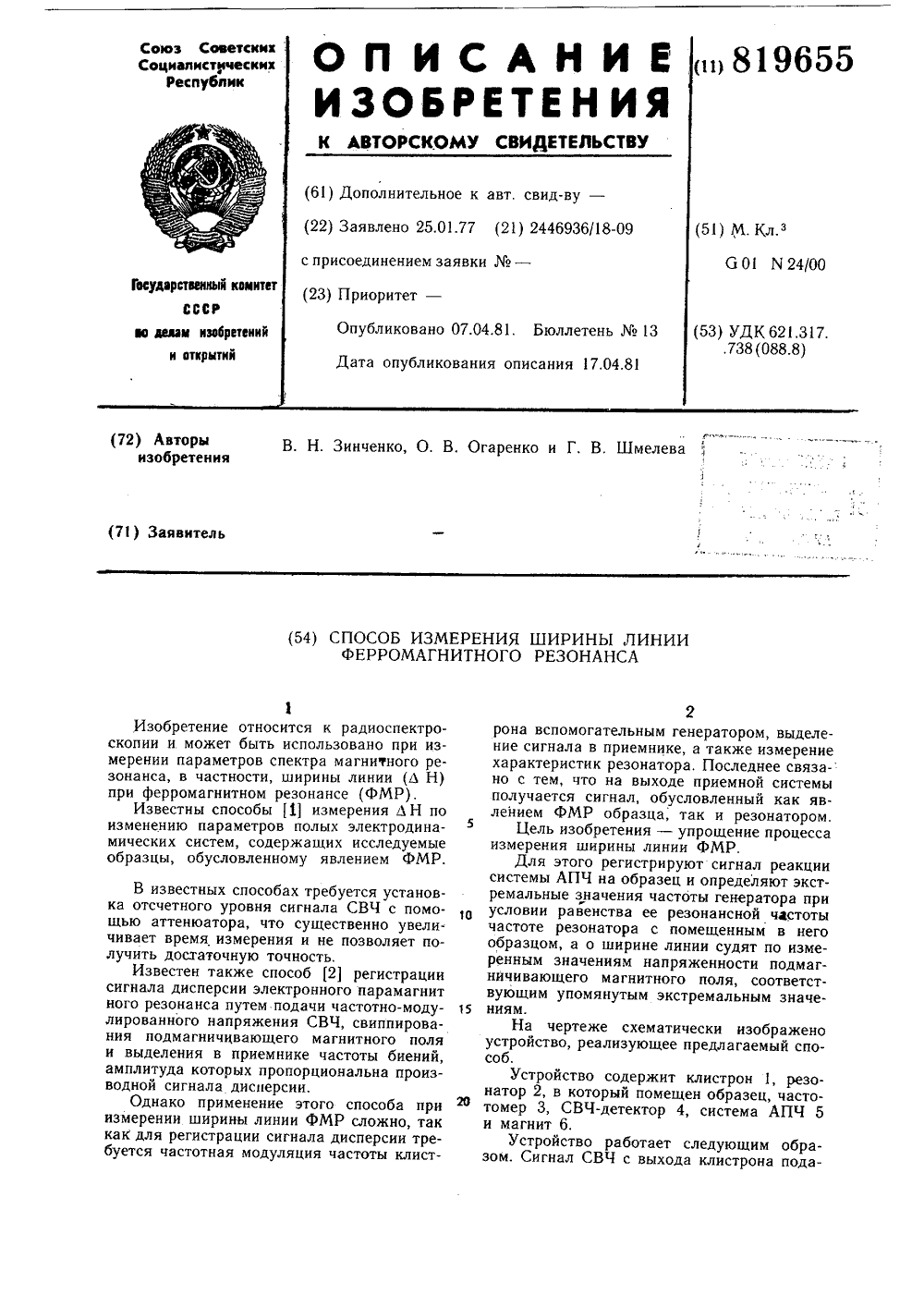

Метки: линииферромагнитного, резонанса, ширины

...рсоб.Устройствнатор 2, в котф томер 3, СВи магнит 6.Устройствозом. Сигнал С же схематически изображено ализующее предлагаемый споо содержит клистронорый помещен образец Ч-детектор 4, система819655 Формула изобретения Составитель В. Копанев Редактор т. Зубкова Техред А. Бойкас Корректор Н. Швыдкая Заказ 1290/20 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР ло делам изобретений и оз крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ют на вход резонатора с образцом и частотомер. Сигнал с выхода резонатора поступает на СВЧ-детектор и далее на вход системы АПЧ и с выхода системы АПЧ на отражатель клистрона.Предлагаемый способ реализуется сле дующим образом. С помощью...

Номер патента: 819656

Опубликовано: 07.04.1981

Авторы: Линев, Лисовский, Мочальский, Фурса, Яновский

МПК: G01N 24/00

Метки: регистрации, резонансныхсигналов, спектрометрическойаппаратуре

...выбирается иэ дН Ад+ а ИЧ (аН(7 Н Максимальные амплитудные иекажения ЬЧп, наблюдаются в области реэон нса где скорость изменения сигналадмаксммальнавМ й дЧ (дН) ЪЧ . аи "- и- амплитуда сигнала сР/с)йр1 п АН - ширина спектральной линиирезонанса. Тогда время развертки 1 р магн го поля для регистрации сигнала нанса Ы УЫНсоставляет ДН ДИр й, р(3)2 дН с 1Р дЧ дН где ЬНр - амплитуда го поля, которая для ной спектральной лин условии: ЬН МОдН(4)1Основным недостатком известного способа является необходимость предварительной регистрации сигнала резонанса для35 , определения параметров сигнала и задания, исходя из этого, скорости развертки магнитного поля цля регистрации сигнала резонанса с заданными искажениями и максимальной чувствительностью....

Номер патента: 832431

Опубликовано: 23.05.1981

Авторы: Еременко, Клочко, Науменко

МПК: G01N 24/00

Метки: радиоспектрометр

...СВЧ, прошедшая делитель 5 луча, прерывается механическим1прерывателем 19 и через окна 25 и26, криостата 10 (фиг. 2) заводитсяна рабочую ячейку с исследуемым образцом 30. Пройдя конусные линзы 28и исследуемый образец, находящийсямежду ними, излучение выходит изкриостата 1 О и направляется в приемник 11. Электрический сигнал с частотой модуляции, появляющийся наприемнике под действием СВЧ излучения, усиливается видеоусилителем12 и подается на вход контрольногоосциллографа 14 и на вход двухлучевого запоминающего осциллографа 13,Развертка спектра осуществляется магнитным полем соленоида 27 при фиксированной частоте СВЧ источника 1 излучения. Частота прерывания СВЧ излучения механическим прерывателем 19 должна быть немного меньше, чем 1/2 С,...

Номер патента: 717986

Опубликовано: 23.06.1981

Авторы: Йорга, Кучеряев

МПК: G01N 24/00

Метки: азота, изотопнойконцентрации, магнитного, резонанса, спектрамядерного

...концентрация С,является результатом единичного йзмерения (наблюдения). Снимают несколько спектров и обрабатывают по известным рекомендациям.В предлагаемом способе за счет увеличения ширин линий при введении враствор парамагнитной добавки повышается точность измерения ширин линийдублета и триплета итаким образомточность .Определения изотопной концентрации Я и" Ю.1 35 ЬСЮ еюе юЬ+Еа Изобретение относится к способамизотопного анализа веществ методамиядерного магнитного резонанса (ЯМР),в частности, к способами определенияизотопной концентрации азота в солях 5аммония и может быть использовано какв производстве стабильных изотоповазота, так и в их различных применениях.10Известны способы определения изо 4топной концентрации различных ядерпо...

Номер патента: 745251

Опубликовано: 30.06.1981

Авторы: Буслаев, Григорьев, Привалов, Тарасов

МПК: G01N 24/00

Метки: высокогоразрешения, импульсный, спектрометр, ямр

...в регистрирующем устройстве безядерной стабилизации ре- З 0зонансных условий и получать огибающую спада свободной индукции. Еслиопорная линия поглощения спектра ЯМРпоамплитуде превосходит"остальныелинии, то после дискретного Фурье- З 5 - преобразования огибающей спада сво-бодной индукции в регистрирующемустройстве получается спектр поглощениявысокого разрешения с опорной (эта-.лоннои ) линией на нулевой частоте, 40 На фиг, 1 показана схема спектрометра; на фиг. 2 изображены круговые диаграммы вектора поперечной ядерной намагниченности М во вращающейся с45 частотой опорного напряжения системе координат для случая одной лоренцевой линии в спектре; на фиг. 3 - то .же для случая двух лоренцевых линий в спектре; на фиг. 4 - 8...

Номер патента: 851215

Опубликовано: 30.07.1981

Авторы: Жидович, Линев, Рутковский, Стельмах, Шушкевич

МПК: G01N 24/00

Метки: парамагнитногорезонанса, спектрометр, электронного

...электронного парамагнитного резонанса,135Спектрометр включает сигнальныйСВЧ-генератор 1, гетеродинный СВЧ-генератор 2, циркулятор 3, рабочий ре"зонатор 4, электромагнит 5, смесительб сигнального канала, смеситель 7опорного канала, усилитель 8 сигнала ЭПР, усилитель 9 промежуточнойчастоты опорного канала, схему 10 разветвления сигнала ЭПР промежуточнойчастоты на два канала, фазораэностную схему 11 для формирования двух 45опорных напряжений промежуточной частоты, сдвинутых по фазе друг относительно друга на 90, Фазовый детектор 12 промежуточной частоты и синхронный детектор 13 промежуточнойчастоты. Выход Фазового детектора 12является выходом сигнала дисперсии,а выход синхронного детектора 13 яв"ляется выходом сигнала...

Номер патента: 851216

Опубликовано: 30.07.1981

Авторы: Любченко, Стельмах, Стригуцкий

МПК: G01N 24/00

Метки: регистрации, резонанса, спектров, устройстводля, электронногопарамагнитного

...поля СВЧ).Кроме того, величина поглощаемой радиочастотной энергии зависит от концентрации ЭСИМ и их связи с решеткой.Таким образом, для достижения поставленной, цели систему ЭСИМ насыщаютпри заданном значении магнитного поля, налагают дополнительное радиочас тотное возбуждение, частоту, мощностьи направление вектора магнитной компоненты которого относительно направления внешнего магнитного поля изменяют до установления минимального 2 О поглощения мощности СВЧ. После выполнения этих операций за счет поглощения радиочастотной мощности системаЭСММ дополнительно приобретает от источника радиочастоты энергию при заданном значении магнитного поля Гд,что приводит к дальнейшему уменьшению поглощения мощности СВЧ при этомполе Ч, В дальнейшем...

Номер патента: 533263

Опубликовано: 15.12.1981

Авторы: Гарзанов, Лабушкин, Макаров

МПК: G01N 24/00

Метки: олова, содержания, экспрессного

...рассеянных под углами 90( а150.Предлагаемое устройство работает следующим образом. При покоящихся источниках 1 резонансные ядра 5 п"О входящие в состав касситерита в исследуемой пробе 3, поглощают резонансные у-кванты источника, что увеличивает интенсивность рассеянного резонансного у-,излучения под углами 90 а (150. Резонансные радиаторы 16,поглощают эти рассеянные резонансные у-кванты, после чего испускают электролы конверсии, которые ионизируют газ в камере. При наличии между пластинами камеры электрического поля в камере возниЗо 35 40 45 50 55 бО 65 кает ток, который подают на вход электро- метрического усилителя 6, Когда напряжежепие на выходе усилителя 6, которое изменяется по линейному закону, достигает первого уровня...

Номер патента: 894504

Опубликовано: 30.12.1981

Авторы: Леонов, Порай-Кошиц, Сазонов

МПК: G01N 24/00

Метки: жидкой, кислорода, концентрации, растворенного, среде

...+ будет изменение протонной релаксации Т 1 в кислом растворе СцСЕ Измене" ние величины Тл определяется только концентрацией парамагнитных ионов Сц На чертеже дана схема устройства для реализации способа.Устройство состоит из бюретки 1, серебряного редуктора 2, постоянного магнита "3, контрольной ячейки 4, радиочастотной катушки б, блока б измерения времени релаксации, калиброванной по объему кюветы 7 с исследуемой жидкостью, фильтра Шотки 8, микронасоса 9, сосуда 10 для ввода ихертного газа, а также газового баллона с редуктором и системы трубопроводов с вакуумными кранами.. Непосредственно перед измерениями из устройства удаляется воздух путем прокачки инертного газа (аргона) через трубопроводы,кювету и ячейку.Для исключения попадания...

Номер патента: 795168

Опубликовано: 15.09.1982

Авторы: Доленко, Землеруб, Корнеев, Корытько, Райхман

МПК: G01N 24/00

Метки: олова, содержания

...импульсов указанным образом устраняет влияние геометрических факторов на величину эффекта, что позволяет получать однозначные градуированные зависимости и, следовательно, проводить количественный анализ больших образцов с неровной поверхностью в геометрии рассеяния. Это связано с тем, что при экспрессном анализе количества олова, например, в руде, находящейся в вагонетках, используются практически не коллимированные источники большой площади (диаметром не менее 50 мм), причем наиболее оптимальные результаты получаются при расположении их примерно в одной плоскости с гамма-чувствительным слоем детектора. При таких условиях дополнительное резонансное рассеяние в энергетической области самой резонансной линии в основном определяется...

Номер патента: 958935

Опубликовано: 15.09.1982

Автор: Осокин

МПК: G01N 24/00

Метки: квадрупольного, поиска, регистрации, резонанса, спектров, ядерного

...перестройке по частоте 90 фа958935 Формула изобретения р ра И ьц 2 1 рр барр барр У 2 02 02 рр 1 ВРфиг 1 ВИ Составител Техред А. Б Тираж 8 Ц 7 Государственно ам изобретени ва, Ж - 35, Р Патент, г. Ужь В. Кйкас утскихКорректор ЮПодписноеитета СССРткрь 1 тийя на 5 д 4/5ул. Проектная, 4 Редактор М. ДылынЗаказ 6775(58ВНИИПИпо д113035, МоФилиал ППП.Макарен го ком й и о аушска город,3зового сдвига; сложность исключения дрейфа нулевого уровня при накоплении однополярных сигналов,Целью изобретения является повышениеточности измерения путем устранения дрейфа нулевого уровня при накоплении.5Поставленная цель достигается тем, чтосогласно способу поиска и регистрацииспектров ЯКР, заключающемуся в возбуждении и регистрации сигналов спиновогоэха с...

Номер патента: 1000871

Опубликовано: 28.02.1983

Авторы: Белькевич, Бучаченко, Вассерман, Прохоров, Стригуцкий

МПК: G01N 24/00

Метки: битумов, восков, гетерофазности, образцов

...сигнала. На фиг. 1 и 2показаны формы линий сигналов ЭПРдля нитроксильного радикала в матрице10 ПВОс концентрациями парамагнитных частиц 10" и 10 " спин/г соот 18ветственно,П р и м е р 2. Лналогично проводятисследование сырого торфяного воска. Врасплаве создают концентрацию парамагнитных частиц 10 и 10 спин/г, В2 оэтом случае в спектре ЭПР наблюдаютсядва сигнала быстрого и медленного вращения парамагнитных частиц даже при ихконцентрации 10 спин/г. Однако при11концентрации парамагнитных частиц10 спин/г и с течением времени сигналмедленного вращения проявляется отчетливее.На фиг, 3-6 и 7-10 приводятся формылинии сигнала ЭПР парамагнитных чаотиц в матрице сырого торфяного воскапри их концентрациях 10 " и 10 2 спин/г,соответственно...

Номер патента: 1073651

Опубликовано: 15.02.1984

Авторы: Рутковский, Тарасевич, Федорук, Якубов

МПК: G01N 24/00

Метки: спектрометр, спинового, электронного, эха

...приводит к искажениям,. Цель изобретения - повышение точности измерения огибающей сигналов спинового эха.Указанная цель достигается тем, что в спектрометр электронного спинового эха, содержащий СВЧ тракт с СВЧ генератором и измерительным .резонатором, вынесенным в зазор поляризующего магнита; генератор модулирующих импульсов с катушками модуляции, расположенными в зазоре поляри 1 зующего магнита; генератор программ, включенный на генератор модулирующих импульсов; генератор строб-импульсов, управляемый от генератора программ, когерентный СВЧ детектор, установленный на выходе СВЧ тракта,широкополосный усилитель, расположенный после когерентного СВЧ детектора, устройство выборки-хранения,аналого-циФровой преобразователь имногоканальный...

Номер патента: 1089494

Опубликовано: 30.04.1984

Авторы: Возмитель, Дюжева, Олифиренко, Ярошко

МПК: G01N 24/00

Метки: ферромагнитных

...8 и высокочастотная 9 соответственно.Блок 2 управления содержит последовательно связанные программный узел 10, узел 11 управления источником 12 намагничивающего тока.Блок 3 обработки и индикации сигналов содержит последовательно связанные каскад 13 усиления и детектирования, коммутатор 14, аналого-цифровой преобразователь 15, узел 16 оперативной памяти (между последним и коммутатором 14 включен каскад 17 управления выборкой информации 1,узел 18 обмена информацией, арифметический узел 19, параллельно связанный с синхронизатором 20 и регистратором 21, последовательно связанные формирователь 22 сигналов высокой часто5105 20 25 40 45 50 55 60 Ти аж 823 Подписное филиал ППП "Патент", г. Ужгород, ул,Проектная, 4 ты, гененратор 23...

Номер патента: 1103129

Опубликовано: 15.07.1984

Авторы: Барсов, Геталов, Гордеев, Горелкин, Грузин, Круглов, Кузьмин, Мельничук, Микиртычьянц, Милосердин, Смилга, Щербаков

МПК: G01N 24/00

Метки: магнитной, неоднородности, параметра, ферромагнитного

...Эту сумму можно представить в видегде В- макроскопическое магнитноеполе в той области, где находится мюон;- намагниченность домена;. - внутреннее дипольное поле,которое зависит от положения мюона в решетке метал" М Ь ла;Вон - контактное поле, создаваемое в точке нахождения мюона электронами проводимосгдесВ ) - среднее по местоположениюКонмюона,значение контактногополя.Переходя к ансамблю мюонов, можно 25 сказать, что измерение числа распадов в определенном направлении позволяет определить среднее значение спина ( 5 Ю ) по ансамблю мюонов или их поляризацию Р=25(1) . Усредне ние по ансамблю мюонов эквивалентно усреднению по местоположениям мюонов в образце, т.е. по .областям с различными значениями ЬИз формулы (2) видно, что...

Номер патента: 1105793

Опубликовано: 30.07.1984

Авторы: Линев, Мочальский, Муравский, Фурса

МПК: G01N 24/00

Метки: магнитного, модуляционно-фазовой, регистрации, резонанса, спектров

...которых подключены к выходу блока 3 СВЧ, а выход фазового детек" тора 7 через усилитель 11 ошибки соединен с управляющим входом элект рически управляемого фазовращателя 10. Сигнал магнитного резонанса ре"гистрируется путем воздействия наисследуемый парамагнитный образец постоянного поляризующего и сверхвысокочастотного магнитных полей. Для этого образец помещается в рабочий резонатор 4, где на него воздейст вует мощность СВЧ, генерируемая блоком 3 СВЧ, и поляризующее магнитное поле, создаваемое электромагнитом 1. Величина магнитного поля регулируется блоком 2 управления. 1 ОКроме того, магнитное. поле в месте расположения образца модулируется катушками 6 модуляции, подключенными на выход модулятора 5 магнитного поля, Модулятор 5...

Номер патента: 1109615

Опубликовано: 23.08.1984

Авторы: Будзило, Касьянов, Коршун, Товстоган

МПК: G01N 24/00

Метки: газоносности, пластов, угольных

...равные:борников, позволяющих выбуривать изугольного массива керн и поднимать его на поверхность, сохраняя содержащийся в нем газ 13.м,смНедостатком этого способа является высокая стоимость, большое количество непредставительных проб (40557) в результате утечек газа, большая трудоемкость.Наиболее близким по техническойсущности к изобретению является способ изучения газоносности угольныхпластов, включающий отбор проб угляиз пласта.В известном способе уголь, отобранный в скважине обычной двойнойколонковой трубой или в горной выработке свежеобнаженного забоя, помещается в металлический или стеклянный сосуд с герметически закрываю 30щейся крышкой, оборудованной специальным штуцером или соском сошлангом. При этом берется проба угля,по...

Номер патента: 1113725

Опубликовано: 15.09.1984

Авторы: Бобков, Богуславский, Магера, Павлюк

МПК: G01N 24/00

Метки: импульсный, когерентный, спектрометр, якр

...способ характеризуется недостаточной точностью измерения частоты сигналов ЯКР,таккак резонансная частота заполнениязондирующих высокочастотных импульсов формируется на выходе смесителяиэ частоты гетеродина Г и :астотыопорного напряжения Й : Г=Г -Г,Стабильность частоты опорного напряжения составляет 10. Кроме этого, обеспечение когерентности по промежуточной частоте усложняет схемуналичием генератора опоРного напряжения, фазовой автоподстройки контура генератора высокочастотныхимпульсов гетеродина и смесителя,Наиболее близким к изобретениюявляется когерентный ЯКР-спектрометр,45который состоит иэ задающего радиочастотного генератора, ключа, управляемого блоком импульсных программ,усилителя мощности, резонансного контура с образцом...

Номер патента: 1125519

Опубликовано: 23.11.1984

Авторы: Аксельрод, Даневич, Маргулис, Неретин, Садыхов

МПК: G01N 24/00

Метки: воздействии, залежь, исследования, пластов, продуктивных, тепловом

...возможного извлечения нефти с определенным при предыдущем исслецовании и по их соотношению оценивают долю углеводородовпереходящих в подвижное состояние запромежуток времени между цикламиизмерения, за тот же промежуток времени сравнивают отношение весовкороткой и длинной компонент в релаксационной характеристике подвижнойнефти и по изменению этого отношениясудят об изменении доли вязких компонентов в подвижной нефти, по моменту стабилизации долей углеводородов,перешедших в подвижное состояниеи оставшихся вязкими при дальнейшемувеличении температуры пласта, судято коэффициенте возможного извлечениянефти и оптимальном тепловом режимепласта.Измерение индекса свободного флюида (ИСФ) необходимо для того,чтобы оценить объемное...

Номер патента: 1130784

Опубликовано: 23.12.1984

Авторы: Ковальчук, Пытель, Рыцарь, Семенистый

МПК: G01N 24/00

Метки: времени, релаксации, спин-спиновой

...второй и третий входы которого подключены соответст- венно к первому входу компаратора, к выходу компаратора и к выходу программатора, соединенного с входом приемопередающего блока, выход которого подключен к информационному входу блока памяти, подсоединенного управляющим входом к второму выходу блока управления, а выход усилителя соединен с вторым входом компаратора, введены два блока вычитания, блок памяти выполнен трехканальным, блок памяти и блок управления снабжены третьими выходами, причем йервый, второй и третий выходы блока памяти подключены соответственно к первому входу первого блока вычитания, ко второму входу первого блока вычитания, соединен" ному с одним из входов второго блока вычитания, и к другому входу второго...

Номер патента: 1132206

Опубликовано: 30.12.1984

Авторы: Айнбиндер, Ким

МПК: G01N 24/00

Метки: идентификации, квадрупольного, резонанса, спектра, ядерного

...его длительность в пределах от половины длительности первого регист. рирующего импульса до величины интервала между импульсами на наблюдаемом переходе и по наличию на этом перехо-, де увеличения амплитуды и модуляции огибающей сигналов спинового эха производят отнесение линий. На фиг. 1 приведена импульсная программа двухчастотного возбуждения, которая используется при идентифицировании спектра ядерного квадрупольного резонанса; на фиг. 2 - схема переходов в многоуровневой квадрупольной спин-системе; на фиг. 3 - зависимость амплитуды сигнала эха (на частоте=55,6 МГц, переход5/2 ф +3/2) от импульса накачки (с частотой заполнения Я =27,8 МГц, переход 3/24 +1/2) ядер Не в поликристалЙ 7лическом КйеОДвухчастатное возбуждение возможно в двух...

Номер патента: 1138718

Опубликовано: 07.02.1985

Авторы: Конкин, Мейкляр, Фалин

МПК: G01N 24/00

Метки: двойного, измерительный, резонанса, резонатор, спектрометра, электронно, ядерного

...для наблюдения ДЭЯР нанекрамерсовых ионах.Поставленная цель достигаетсятем, что в измерительном резонатореспектрометра двойного электронноядерного резонанса (ДЭЯР ), состоящем из резонансной полости и узловвозбуждения сверхвысокочастотных(РЧ) колебаний, задняя стенка резонатора отражательного типа иэготовена в виде короткозамкнутого порня с пружинящими контактами, закрепленного на диэлектрическом основа,нии, в диэлектрическом основании ипоршне имеется прямоугольное отверстие, через которое в полостьрезонатора параллельно его широкойстенке введена диэлектрическая плоская вставка с нанесенными на неедвумя проводящими 0 -образными петлями, одна из которых соединена сгенератором РЧ ядерной накачки, адругая - с высокочастотным...

Номер патента: 1140018

Опубликовано: 15.02.1985

Авторы: Гасюк, Дудков, Муромцев

МПК: G01N 24/00

Метки: зависимости, парамагнитных, радиоспектроскопических, релаксационных, температуры, характеристик, центров

...оптимума, например, таких параметров,как интест мо поля, 50усиление приемного тракта и т,д.приводит к необходимости для поддержания необходимой точности измеренияувеличивать число накоплений, чтов свою очередь автоматически требуетувеличения времени измерения, а неправильный выбор таких параметров,как период повторения прямо приводит к увеличению времени измерения.При существующей точности установки температуры и точности регист; 60рации радиоспектроскопических и релаксационных величин оптимальнымявляется полином 3-5 степени. Учеттолько 3-5 последних измеренных величин позволяет при сохранении тре буемой точности ускорить расчет параметров аппроксимационной функции.Оптимизация параметров измерительного прибора позволяет значительно...

Номер патента: 1141322

Опубликовано: 23.02.1985

Авторы: Аксельрод, Даневич, Киянов, Садыхов

МПК: G01N 24/00

Метки: изучения, нефтяных, разрезов, скважин

...до и после прогрева пластов в интервале исследования, при этом пласты, у которых температура выше порога перехода нефти в маловязкое состояние при замере в прогретом состоянии пластов появился сигнал ЯМК, относят к нефтеносным, а пласты, у которых сигнал не изменился - к водоносным.Прогрев пластов проводят либо электронагревателем, либо остановкой скважины после циркуляции промывочной жидкостью на время, необходимое для прогрева пластов за счет естественного притока тепла к скважине, при этом степень прогрева контролируют периодически измерением температуры в интервале исследования,Сущность изобретения состоит в том, что искусственным понижением температуры пластов-коллекторов путем циркуляции промывочной жидкости парафинистая или...

Номер патента: 1154600

Опубликовано: 07.05.1985

Авторы: Батяев, Марценюк

МПК: G01N 24/00

Метки: магнитного, резонанса, сигналов, сравнения

...изоБретений и отнрытий ИЕ ИЗОБРЕ(71) Пермский ордена. Трудового КрасногоЗнамени государственный университетим, А, М. Горького(56) 1. Авторское свидетельство СССРЮф 381018, кл. 6 01 М 24/08, 1971,2. Авторское свидетельство СССР Иф 175715кл. С 01 М 24/08, 1964,ВНЕНИЯ СИГНАЛОВСА, при котороми эталон, находякатушки датчикат резонансным поляризующим магнитным йолем, модулированным в местах расположения этало-на и исследуемого образца различным образом, и на выходе датчика получают сигнал сравнения, о т л и ч а ю щ и й с я тем, что, с целью повышения точности сравнения сигналов магнитного резонанса, модулируют магнитное поле в местах расположения эталона и образца по нечетным периодическим с периодом Т неодинаковым функциям времени В а) и е...

Номер патента: 1188609

Опубликовано: 30.10.1985

Авторы: Ванчиков, Малышевский, Мечев, Ниткин, Сидненко, Угай

МПК: G01N 24/00

Метки: двумерной, фурье-радиоспектроскопии

...Фурьклика требуется опорныйэтом спектр получаетсяской функции. Амплитудаили спектральная плотиявляется действительнойной функцией,ФВНИИПИ ся к радиофи- Для измерения спектральной плотносспектроскопии ти мощности сигнала не требуется опорноано при иссле- го сигнала. Фурье-образом спектральнойнсными мето- плотности мощности является автокорреляционная функция сигнала,для измереполучение пол- ния которой опорный сигнал также неации о реэо- нужен.уемого объекта Если величина сигнала отклика маретации, ла по сравнению с шумом, допускаетсяедующим обра О производить накопление автокорреляционной функции этого сигнала, а затвуют на ис- тем выполнять преобразование Фурьеуждающей после- для получения спектральной плотностис частотой...

Номер патента: 1191797

Опубликовано: 15.11.1985

Авторы: Богуславский, Печенов, Семин, Симонов, Шапиро

МПК: G01N 24/00

Метки: выделения, мультипликативный, сигналов, шумов

...состоит из приемника 1, аналого-цифрового преобразователя (АЦП) 2,умножителя 3, оперативно-запоминающегоустройства (ОЗУ) 4, цифроаналоговогопреобразователя (ЦАП) 5, графическоготерминала 6, блока 7 количества умножений. В предлагаемом устройстве выходприемника 1 соединен с входом АЦП 2,выход которого подключен к первому входуумножителя 3. К второму входу умножителя 3 подключен первый выход ОЗУ 4, авыход умножителя 3 соединен с входомОЗУ 4. Выход блока 7 количества умножений соединен с разрешающим входомОЗУ 4. Второй выход ОЗУ 4 соединен свходом ЦАП 5, выход которого подключен к графическому терминалу 6.Устройство работает следующим образом.Сигнал с шумом поступает с приемника через АЦП, преобразующего амплитудусигнала с шумом в...
