Хамидолов

Номер патента: 1293517

Опубликовано: 28.02.1987

Авторы: Гулин, Фатькин, Хамидолов

МПК: G01M 7/00

Метки: испытаний, многократные, стенд, удары

...с бойком 3находятся в нижнем положении (фиг. 2 а).Затем электропривод 20 приводит во вращение по часовой стрелке эксцентрик 21.Датчик 7 при нахождении стола 2 в нижнемположении вырабатывает сигнал, включающий первый и второй зарядные ключи 14и 17 и управляемый ключ 12, подключающий соленоидную катушку 6 к источнику 8питания. Кроме того, сигнал с датчика 7поступает в счетчик 25 количества ударов.Соленоидная катушка 6 создает в ферромагнитной части 4 бойка 3 пондеромоторную силу Г, под действием которой стол 2поднимается вверх и удерживается в симметричном относительно центра симметрии со 25 леноидной катушки 6 положения.Эксцентрик 21 при вращении входитво взаимодействие с датчиком 23 (фиг. 2 б),который вырабатывает при этом сигнал,...

Номер патента: 1265507

Опубликовано: 23.10.1986

Авторы: Пашков, Фатькин, Хамидолов

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...с фланцем 18, образующим рабочий зазор 19 с магнитопроводом 7. Сердечник 8 выполнен в виде стакана, площадь поперечного сечения которого в 1 - 1,5 раза больше площади сечения магнитного полюса 20 магнитопровода 7.Стол 3 упруго связан с магнитопроводом 7 с помощью пружины 21, а наковальня 5 - с основанием 1 посредством пружин 22 и 23. Усилие поджатия пружин 21 регулируется гайками 24, а пружин 23 - гайками 25. Между сердечником 8 и наковальней 5 размещен формирователь 26 ударного импульса.Стенд для ударных испытаний изделий работает следующим образом.В исходном положении наковальня 5 находится в нижнем положении, а стол 3 - в верхнем. Замыкая кнопку 15, осуществляют заряд емкостного накопителя 10 до заданного уровня. Замыкая кнопку...

Номер патента: 1004793

Опубликовано: 15.03.1983

Авторы: Гулин, Фатькин, Хамидолов

МПК: G01M 7/08

Метки: испытаний, стенд, удар

...стекла, стол 3 начинает двигаться вниз, увлекая за собой ролики 9, которые выходят из пазов и мягко заклиниваются между столом 3 и рейкой 7, не возбуждаяударного импульса.Предлагаемый стенд имеет более простую конструкцию устройства для предотвращения повторных ударов, которое обеспечивает мягкое торможение стекла послеотскока. Упрощение конструкции достигается за счет выполнения этого устройства по принципу механизмов свободного хода и исключения из конструкциистенда сложного пневматического оборудования,ней эластичной втулкой, охватывающей направляющую2.Недостатком этого стенда является сложность конструкции в виду наличия в ней пневмоаппаратуры. 5Цель изобретения - упрощение конструкции.Поставленная цель достигается тем, что в...

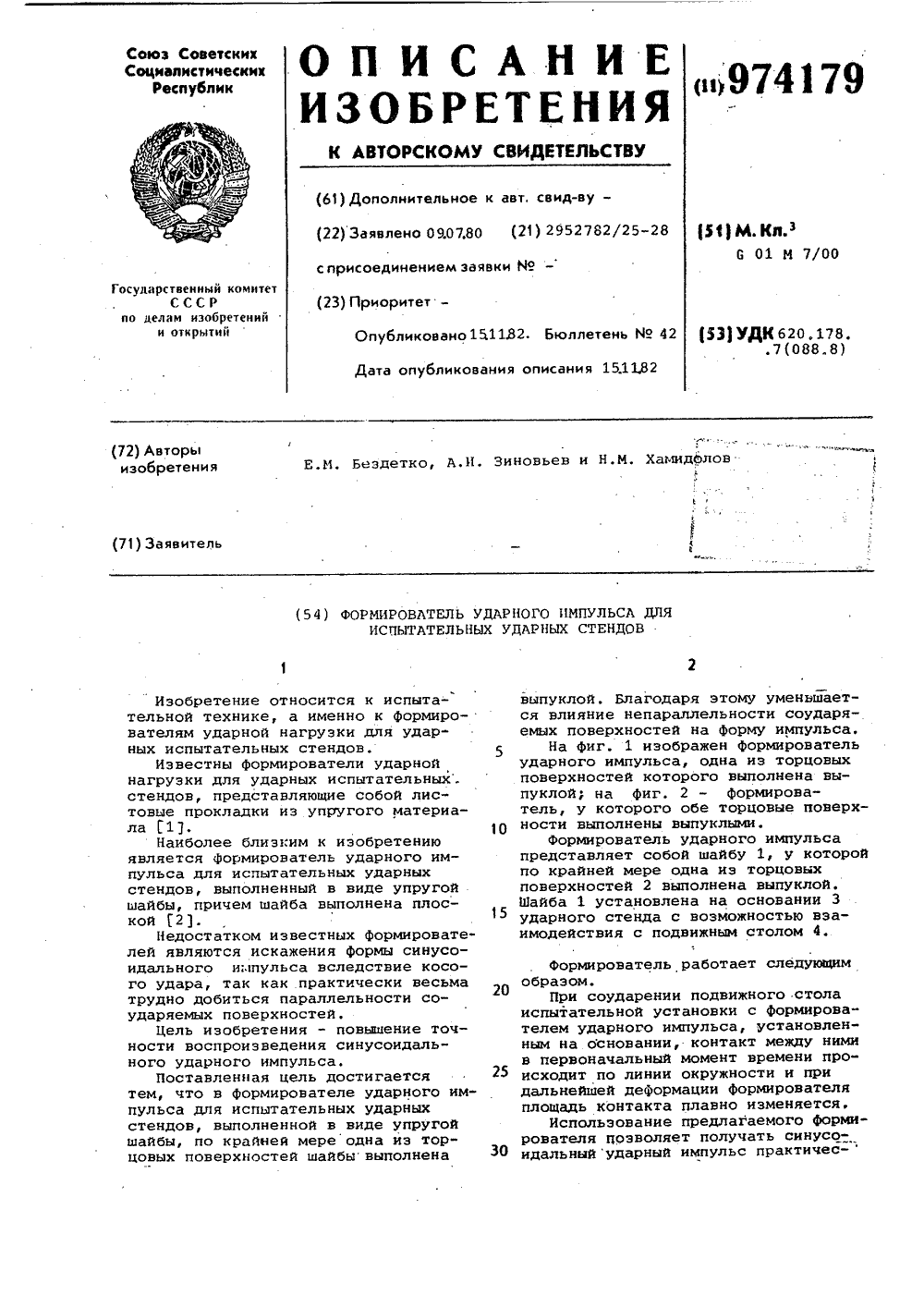

Номер патента: 974179

Опубликовано: 15.11.1982

Авторы: Бездетко, Зиновьев, Хамидолов

МПК: G01M 7/00

Метки: импульса, испытательных, стендов, ударного, ударных, формирователь

...цель достигаетсятем, что в формирователе ударного импульса для испытательных ударныхстендов, выполненной в виде упругойшайбы, по крайней мере одна из торцовых поверхностей шайбы выполнена выпуклой. Благодаря этому уменьшается влияние непараллельности соударяемых поверхностей на Форму импульса,На Фиг. 1 изображен Формировательударного импульса, одна из торцовых поверхностей которого выполнена выпуклойу на фиг. 2 - Формирователь, у которого обе торцовые поверх ности выполнены выпуклыми.Формирователь ударного импульсапредставляет собой шайбу 1, у которой по крайней мере одна из торцовых поверхностей 2 выполнена выпуклой.Шайба 1 установлена на основании 3 ударного стенда с возможностью взаимодействия с подвижным столом...

Номер патента: 702253

Опубликовано: 05.12.1979

Авторы: Бездетко, Зиновьев, Хамидолов

МПК: G01M 7/00

Метки: испытания, многократный, стенд, удар

...механизм регулировки высоты подъема стола содержит установленную в корпусе чевячную пару, червячное колесо которойсвязано со штангой шлицевым соединениНа чертеже изображен описываемыйстенд.Стенд содержит станину 1, раамещенный над ней стол 2 для крепления испы 1 Отуемых изделйй, установленные в станине направляющие 3 стола 2, расположенный между столом 2 и станиной 1 амортизатор 4, привод подъема-сброса стола152, включающий эксцентрик 5 и взаимодействующий с ним толкатель и механизмрегулировки высоты подъема стола 2.Стенд снабжен прикрепленным к станинепоЛым корпусом 6 а топкатель выпопнен в виде размещенной в корпусе 6 поцентру стола 2 штанги 7 с реаьбовойнижней частью и расположенной на последней с воаможностью только осевого...
