G01M 7/00 — Испытание конструкций или сооружений на вибрацию; на ударные нагрузки

Номер патента: 1145257

Опубликовано: 15.03.1985

Авторы: Певзнер, Чистяков

МПК: G01M 7/00, G05D 19/02

Метки: вибростенд, низкочастотный

...зибровозбудитель, подключенные к нему последовательно соединенные первый усилитель и первый блок сравнения, взаимодействующий с виброплатфбрмой датчик перемещений, подключенные к нему второй блок сравнения, третий блок сравнения, интегратор и подключенные к нему выходами источник опор-З 5 ного напряжения и амплитудный детектор, снабжен взаимодействующим с виброплатформой вторым электродинамическим вибровозбудителем, подключенным к нему вторым усилителем к вы коду которого подключен третий блок сравнения, первым блоком коррекции, включенным между выходом второго блока сравнения и входами первого и третьего блоков сравнения, 45 подключенными к токовым катушкам электродинамических вибровозбудителей, последовательно соединенными...

Номер патента: 1145258

Опубликовано: 15.03.1985

Авторы: Дивеев, Зозуля, Мироненко, Москалюк, Немировский, Седлецкий

МПК: G01M 7/00

Метки: испытательный, стенд, ударный

...в ударном испытательном стене, содержащем стол для установкиспытуемого изделия, основание с наравляющими для стола, и пневмогидавлическое раэгонно-тормозное устойство, включающее цилиндр со сливыми окнами, установленный в нем поршень, шток которого соединен со столом, газовый аккумулятор, подключенный к штоковой полости цилиндра, источник жидкости, подключенный к поршневой полости цилиндра и регулируемое дросселирующее устройство для сообщения поршневой полости цилиндра со сливом, дросселирующие отверстия которого расположены в несколько рядов по оси и по окружности, и установленный на сливе пусковой гидроклапан, полость цилиндра вьптолнена ступенчатойпоршень установлен в полости меньшего диаметра, дросселирующее устройство выполнено в...

Номер патента: 1146564

Опубликовано: 23.03.1985

Авторы: Байнатов, Букейханов

МПК: G01M 7/00

Метки: воздействии, исследования, материальной, модели, нее, сооружения, среды

...а упорные пружины размещеныв месте перехода верхней части направляющей в нижнюю 2,Недостатком известной установки является снижение скорости селевой массы в промежутке между тележкой и моделью сооружения, что приводит к увеличению гидравлической потери (отложение продуктовселевой массы, уменьшение давления на модели сооружения, и наличие опрокидывающего момента во время удара тележки обопорные пружины, что приводит к частомувыводу установки из строя.Целью изобретения является повышение 40точности измерения параметров взаимодействия материальной среды с моделью сооружения и надежности установки в работе.Поставленная цель достигается тем, чтоустановка для исследования модели сооружения при воздействии на нее материаль.ной среды,...

Номер патента: 1147940

Опубликовано: 30.03.1985

Авторы: Божко, Писаревский, Полищук

МПК: G01M 7/00

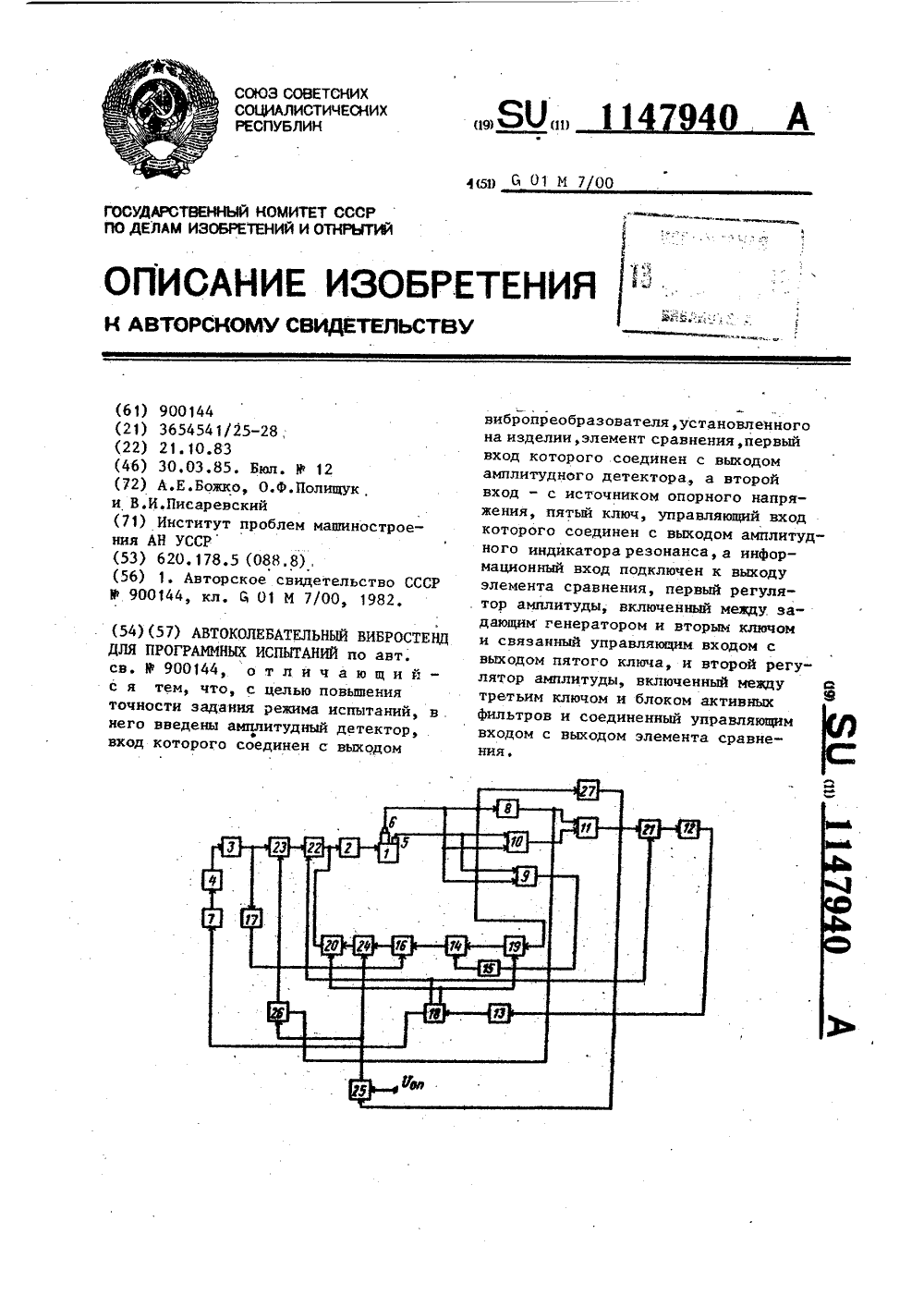

Метки: автоколебательный, вибростенд, испытаний, программных

...генератор 7 поиска, амплитудный индикатор 8 резонанса, фазовый детектор 9, Фазовый индикатор 10 резонанса, блок 11 совпадения, формирователь 12, блок 13 программы, Фазовращатель 14 с управляющим элементом 15, блок 1 б активных полосовых фильтров, частотно-зависимый коммутатор 17, коммутатор 18 режимов, четвертый 19, третий 20, первый 21 и второй 22 ключи, первый регулятор 23 амплитуды, второй регулятор 24 амплитудь 1, элемент 25 сравнения, пятый ключ 26 и амплитудный детектор 27.Канал возбуждения вынужденных колебаний включает амплитудный 8 и Фазовый 10 индикаторы резонанса, соответственно подключенные к выходу вибропреобразователей 5 и б, последовательно соединенные блок 11 совпадения, подключенный к выходам индикаторов 8 и...

Номер патента: 1150227

Опубликовано: 15.04.1985

Автор: Сыромясский

МПК: G01L 5/00, G01M 7/00

Метки: импульсов, механических, силовых

...импульсов содержит волновод 1, магнитную шайбу 2, отлетающее тело 3, регистрирующий приборударник 5, подвешенный на подвесе 6,и ограничитель 7. Отлетающее телосостоит из упругих цилиндров 8 и 9,пьезокерамическогодиска 10 с токосъемниками 11 и соединительными проводами 12,Причем пьезокерамический диск 10помещен между упругими цилиндрами 8и 9.и залит упругим заполнителем 11тина эпоксидной смолы,Соединение отлетающего тела 3 иволновода 1 между собой осуществляется с помощью магнитной шайбы 2 спритертыми торцами, чем обеспечивается акустический контакт в цепи распространения ударной волны.Устройство для измерения механических силовых импульсов работатследующим образом.Ударник 5 на подвесе 6 отклоняют на некоторый угол, а затем...

Номер патента: 1151846

Опубликовано: 23.04.1985

Авторы: Кочетов, Машкин, Сафронов, Синев, Соловьев

МПК: G01M 7/00

Метки: амортизаторов, исследования, пневматических, стенд, характеристик

...для установки амортизатора, нагружающее вибрационное устройство и систему измерения, последняя выполнена в виде устанавливаемого в демпферной камере датчика давления и последовательно соединенных с ним дифференцирующего блока, блока умножения на масштабный коэффициент и записывающего устройства.На чертеже приведена схема стенда для исследования характеристик пневматических амортизаторов.Стенд содержит платформу 1 для установки амортизатора 2, включающего в себя рабочую камеру 3 и демпферную камеру 4, соединенные между собой межка мерным дросселем 5, и нагружающее вибрационное устройство 6. Система измерения величины массовогорасхода газа между камерами 3 и 4 амортизатора выполнена в виде устанавливаемого в демпферной камере 4 датчика 7...

Номер патента: 1152932

Опубликовано: 30.04.1985

Автор: Шевченко

МПК: B25D 11/04, G01M 7/00

Метки: испытаний, механизм, ударных, центробежный

...(предударная линейная скорость ударника 100 м/с при ходе бойка в корпусе 5 мм)корпус ударника начнет воздействоватьчерез демпфирующую прокладку и боек наволновод через 0,5 10 "с после начала формирования импульса бойком, В результатепроисходит сложение двух импульсов и несмотря на то, что амплитуда второго импульса невелика, но энергия удара большая ипродолжительность ударного импульса также велика, это приводит к существенным 40искажениям ударного импульса, а в рядеслучаев формируемый импульс выходит изтребований ГОСТа, искажаются результатыиспытаний.Цель изобретения - повышение точности испытаний за счет исключения возможности нанесения двойного удара. ника удается исключить возможность нанесения двойного удара по волноводу,...

Номер патента: 1155890

Опубликовано: 15.05.1985

Авторы: Божко, Писаревский, Шипилло

МПК: G01M 7/00

Метки: возбуждения, импульсов, ударных

...5, фазоинвертор 6, первый и второй элементы ИЛИ 7 и 8, источник 9 запуска, первый и второй элементы НЕ 10 и 11, первый и второй зарядные ключи 12 и 13, первый и второй разрядные ключи 14 и 15, первый и второй элементы И 16 и 17, блок 18 управления, сумматор 19, формирователь 20 прямоугольных импульсов и инвертор 21.Источник 1 питания через первый и второй зарядные ключи 12 и 13 соответственно подключен к входам батареи 2 конденсаторов, выход которой через первый разрядный ключ 14 и первый элемент ИЛИ 7 подключен к входу электромеханического силовозбудителя 3 с. установленным на его подвижной системе вибропреобразователем 4, выход последнего через последовательно соединенные фазочувствительный элемент 5, фазоинвертор 6, сумматор 19 и...

Номер патента: 1155891

Опубликовано: 15.05.1985

Авторы: Дивеев, Зозуля, Мироненко, Москалюк, Немировский, Седлецкий

МПК: G01M 7/00

Метки: испытательный, стенд, ударный

...стенд, план с частичным разрезом; на фиг. 2 - вид А на фиг. 1 с разрезом основания.Стенд содержит основание 1 с направляющими 2, стол 3 для размещения испытуемого изделия 4, пневмогидравлическое разгонно-тормозное устройство, включающее цилиндр 5, размещенный в цилиндре поршень 6 со штоком 7, разделяющий полость цилиндра 5 на поршневую камеру 8 и штоковую камеру 9, газовый аккумулятор 10, первый источник 11 жидкости, соединенный через первый гидрораспределитель 12 и обратный клапан 13 с поршневой камерой 8, второй источник 14 жидкости, соединенный через второй гидрораспределитель 15 со штоковой камерой 9, пневмо 50 распределитель 16, служащий для сообщения газового аккумулятора 10 с камерами 8 и 9 цилиндра 5, первый пусковой...

Номер патента: 1155892

Опубликовано: 15.05.1985

Автор: Зозуля

МПК: G01M 7/00

Метки: испытательный, стенд, ударный

...в поршневой полости цилиндра, выполненный в виде втулки 19,Для осевого перемещения втулки 19 служит образующая с ней винтовую пару гайка20, входящая в зацепление с шестерней 21.Угловое положение заслонки 15 регулируется с помощью шестерни 22. Для управления работой спускового органа служит пневмоклапан 23, дополнительно соединяющийштоковую полость 10 с газовым аккумулятором 8 через канал 24. Кроме того, имеетсяконцевой выключатель 25, взаимодействующий со столом 3 при верхнем положениипоследнего.Ударный испытательный стенд работаетследующим образом.В исходном состоянии поршень 6 находится в нижнем крайнем положении, пневмоклапан 23 включен и дополнительно соединяет штоковую полость 10 с газовым аккумулятором 8 через канал 24, а...

Номер патента: 1158883

Опубликовано: 30.05.1985

Авторы: Боксер, Бродский, Гречин, Златопольская, Мирский, Полянский, Шариков

МПК: G01M 7/00

Метки: лифта, ловителями, моделирования, процесса, стенд, торможения

...Изменение кинетической энергии системы достигается изменением махового момента маховика путем его замены либо присоединения .к нему дополнительной массы. Изобретение относится к подъемно-транспортному машиностроению и может быть использовано для испытания тормозных элементов ловителей лифта.Цель изобретения - повышение эффективности стенда путем обеспечения моделирования процесса торможения лифтов с широким диапазоном скоростей движения.На фиг. 1 схематически изображен, стенд, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3, - вид Б на фиг. 1; на фиг. 4 - разрез В-В на фиг, 3.Электродвигатель 1 связан с промежуточным валом 2 посредством передачи 3. Промежуточный вал 2 снабжен маховиком 4 и посредством соединительной муфты 5 связан. с...

Номер патента: 1161836

Опубликовано: 15.06.1985

Авторы: Дорошко, Кабелев, Миронов

МПК: G01M 7/00

Метки: вибрации, многороторной, турбомашины

...опорными каналами, входы которых подключены к датчикам оборотов, а выходы опорных каналов через сумматор соединены с выходным делителем.На чертеже представлена блок-схема устройства.Устройство контроля вибрации турбомашины содержит последовательно соединенные вибропреобразователь 1, входной формирователь 2, квадратурный синхронный детектор 3, блок 4 55 цифрового усреднения и блок 5 вывода информации, датчики 6 и 7 оборотов,;основной опорный канал (на чер 36 2теже не показан) и генератор 8 тактовой частоты,. датчики 6 и 7 оборотов и генератор 8 тактовой частоты подключены к управляющему входу опор ного канала и через выходной делитель 9 - к квадратурному синхронному детектору 3.Устройство дополнительно снабжено сумматором 10 и...

Номер патента: 1161837

Опубликовано: 15.06.1985

Авторы: Козин, Мокин, Паппо-Корыстин, Федоров

МПК: G01M 7/00

Метки: возбудитель, динамической, нагрузки

...давления, связанный через реле с воспламенителем, и управляющий сигнализатор давления, служащий для подключения к цепи питания исполнительного сигнализатора давления при давлении, превышающем давление срабатывания исполнительного сигнализатора давления.Таким образом, в предлагаемом возбудителе динамической нагрузки сигналом к воспламенению последующего аккумулятора давления является начало падения давления в предыдущем аккумуляторе давления. Это обеспечивает стыковку расходных характеристик аккумуляторов давления и точное поддержание заданного уровня давления в цилиндре беэ заметных впадин и всплесков.На фиг.1 изображен возбудитель динамической нагрузки, общий вид; на фиг.2 - схема взаимодействия элементов возбудителя; на фиг.3...

Номер патента: 1163172

Опубликовано: 23.06.1985

Авторы: Базовой, Горяинов, Кондратенко, Ливертовский, Самара

МПК: G01M 7/00

Метки: вибропреобразователь

...закрепленной на основании корпуса, взаимодействующим с 25чувствительным элементом передаточным стержнем, контактирующим синерционной массой и установленнымс возможностью свободного осевогоперемещения в полости корпуса с помощью пружины, а инерционная массавыполнена в виде сменного пологокалиброванноге шарика.На чертеже представлен вибропреобразователь, общий вид.Вибропреобразователь содержит кор 35пус 1 с цилиндрической полостью пооси, установленную на корпусе 1крышку 2, установленные в полостикорпуса 1 инерционную массу 3, выполненную в виде сменного полого калиброванного шарика, пружину 4, жесткостькоторой подбирается расчетом в зависимости от веса инерционной массы .3, чувствительный элемент, содержащий подвижную 5 и...

Номер патента: 1163173

Опубликовано: 23.06.1985

Автор: Горлов

МПК: G01M 7/00

Метки: вибростенда, подвеска, стола

...следующим обра 45При возвратно-поступательном перемещении стола 2 вибростенда отпривода (на чертежах не показан) шарниры 5 увлекаются вместе со столом,поворачивая рычагами 3, валы 6. Углы качания рычагов в каждой пареодинаковы, вследствие чего поступа-тельные перемещения шарниров 6 также одинаковы. Данное обстоятельствосохраняется и в случае действия на 55стол вибростенда опрокидывающих моментов, которые вызывают в шарнирахподвески силовые реакции, воспринимаемые подвеской благодаря работевалов на скручивание. Каждая парарычагов с валом воспринимает опрокидывающий момент, действующий в плоскости, параллельной осям качаниярычагов. Сопротивляемость стола опрокидывающим моментам, произвольноориентированным, обеспечивается наличием в...

Номер патента: 1165491

Опубликовано: 07.07.1985

Авторы: Владимиров, Емельянов, Калинин, Комаров, Кочеткова, Кустарева, Мартынов, Собколова

МПК: B06B 1/18, G01M 7/00

Метки: возбуждения, затухающих, колебаний

...размещенным наконце штока, введенным во вторуюкамеру, и разрывной мембраной,.отделяющей вторую камеру от атмосферы, источник импульсного давленияразмещен между разрывной мембраной иторцом дополнительного поршня, плавающий поршень установлен на штоке,полости между перегородкой и первыми плавающим поршнями сообщены междусобой каналом с обратным клапаном,обеспечивающж перетекание жидкостииэ полости между перегородкой иплавающим поршнем, а радиальные отверстия в цилиндре выполнены в мес.те стыка плавающего и дополнительных поршней в их исходном положении.На чертеже представлена конструкция устройства, разрез.Устройство для возбуждения зату.хаацих колебаний содержит полыйцилиндр 1 .с радиальными отверстиями 2, разделенный на две камеры...

Номер патента: 1165908

Опубликовано: 07.07.1985

Автор: Шевченко

МПК: G01M 7/00

Метки: воздействие, двухкомпонентного, импульса, испытания, ударного

...может быть установлен находящийся с ними в акустическом контакте дополнительный сменный волновод,Ударный импульс, распространяющийся по первому волноводу, нагружает испытуемое изделие линейным ускорением, а ударный импульс, распространяющийся по второму волноводу, контактирующему с радиальным упором, обеспечивает нагружение изделия угловым ускорением, поскольку приспособление для установки испытуемого изделия установлено в обойме с возможностью их совместного вращения при воздействии ударного импульса на радиальный упор.На фиг. 1 изображено устройство для испытания изделий на воздействие двух- компонентного ударного импульса; на фиг. 2- сечение А - А на фиг. 1; на фиг. 3 - вариант связи радиального упора с обоймой.Устройство...

Номер патента: 1165909

Опубликовано: 07.07.1985

Автор: Добровольский

МПК: G01M 7/00

Метки: испытательному, стенду, тормозное, ударному

...формируемого импульса и повышениеточности его воспроизведения.Поставленная цель достигается тем, что в тормозном устройстве к ударному испытательному стенду, содержащем основание, установленный на основании крешер, скрепленную с основанием жесткую обойму, обхватывающую часть крешера так, что между ней и основанием имеется зазор для выдав ливания через него материала крешера, а установленный в обойме поршень, снабженный выходящим из обоймы элементом, вос" принимающим удар, последний выполнен в виде усеченного конуса с углом конус- ности 3 - 5, обращенного меньшим основа нием в сторону крешера, а обойма выполнена в виде набора колец из хрупкого материала. но малой длины. Это, в свою очередь, обеспечивает продольную устойчивость...

Номер патента: 1165910

Опубликовано: 07.07.1985

Авторы: Шиянов, Шубин

МПК: G01M 7/00

Метки: испытаний, образцов, усталость

...близким по технической сущности к изобретению является устройство для испытаний на усталость образцов материалов и изделий, содержащее возбудитель колебаний, датчик колебаний, регистрирующий прибор, интегратор, выпрямитель, управляемый аттенюатор и регулятор установки начального коэффициента передачи 2Недостатками известного устройства являются низкая точность измерения предела усталости и невозможность автоматического его определения.Цель изобретения - повышение точности измерения предела усталости и автома 5 10152025 первого и третьего ключей и через первый логический инвертор - с управляющим входом второго ключа, выход третьего ключа через первый счетчик, первый дешифратор и второй счетчик соединен с входами второго...

Номер патента: 1165912

Опубликовано: 07.07.1985

Авторы: Лавникович, Юруц

МПК: G01M 7/00

Метки: испытания, стенд, удар

...на станине с возможностью вертикального перемешения 2.Недостатком известного стенда является то, что он в силу принятой конструктивной схемы обеспечивает на испытуемое изделие помимо линейного ускорения угловое ускорение только одного направления. Между тем в эксплуатации, например при установке или транспортировке изделий на транспортной машине, они подвергаются воздействию нагрузок по симметричному циклу нагружения, т. е. воздействие угловых ускорений в вертикальной плоскости, но в противоположных направлениях, Таким образом, на известном стенде нельзя произвести испытания изделий на удар, максимально приближенные к условиям эксплуатации. Цель изобретения - приближение условий испытаний к условиям эксплуатации путем...

Номер патента: 1167466

Опубликовано: 15.07.1985

Авторы: Аграновский, Белов, Гладких, Горб, Кузнецов, Чаплыгин, Шейнин

МПК: G01M 7/00

Метки: динамических, испытаний, моделей, сооружений

...средства для удержания отделяемых 30 масс-шаров 4 на роторах 2(3) и их отделения, образованные электромагнитами 5, охватывающими трапецеидальныв Камеры 6, в которых размещены шары 4, приспособление для улавлива-ния шаров в виде установленного на корпусе 1 через виброизоляторы 7 кожуха 8 с установленным на его верхней части электромагнитом 9 и размещенными внутри него (кожуха 8) 40 поворотными заслонками 10 и 11, соединенными посредством тяг 12 и 3 с приводами 14 и 15, и ограничите - лем 16 перемещения заслонок 10 и 11, привод (не изображен) вращения роторов и средства для дозированной подачи шаров 4 в камеры б, включающие трубопроводы 17 и 8, один конец каждого из которых соединен с окном 19 (20) в стенке кожуха 8, 5 о а другой...

Номер патента: 1168679

Опубликовано: 23.07.1985

Авторы: Караваев, Семенова, Терин, Терсков, Ткач, Трубицын, Шалунов

МПК: E02F 5/18, G01M 7/00

Метки: испытания, машин, прочность, стенд, ударных

...стенд устанавливают дополнительную ударную машину 6, причем обе машины (испытуемую 3 и дополнительную 6) своими передними частями устанавливают во втулке 7, которая обеспечивает соосность машинам и жесткую передачу ударного импульса от одной машины (дополнительной) к другой.Втулка 8 имеет цилиндрическое и коническое посадочные гнезда для корпуса ма шин 3 и 6.Крепление машин может быть осуществлено втулкой 9 (фиг. 5), имеющей два конических отверстия 10 и 11, оси которых параллельны.Стенд работает следующим образом.Испытуемая машина 3 своей передней частью устанавливается во втулке 7. В эту же втулку 7 с другого торца устанавливается дополнительная ударная машина 6. В торцах втулки 7 выполнены конические 4 О посадочные...

Номер патента: 1170303

Опубликовано: 30.07.1985

Авторы: Белых, Божко, Павлов, Соловьев, Федоров, Шипилло, Щекин

МПК: G01M 7/00

Метки: воздействие, импульсов, испытания, многократных

...второй элемент сравнения, второй формирователь прямоугольного сигнала, второе дифференцирующее звено, инвертор и второй выпрямитель,и блок запуска триггера,а спусковое устройство выполнено в виде электромагнитного захвата, обмотка электромагнита которого соединена с источником питания через ключ. Установка может быть снабжена закрепленными на подвижной части привода возвратно-поступательного перемещения кронштейнами, на одном из которых закреплен статор электромагнита захвата, а с другим упруго связан якорь этого электромагнита, при этом статор и якорь выполнены с зажим- ными губками, охватывающими шток, соединенный с платформой.Применение схемы автоматического управления в установке и использование быстродействующих элементов. повышают...

Номер патента: 1170304

Опубликовано: 30.07.1985

Авторы: Ремезов, Степанов

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...от источника (на чертеже не показан) сжатый газ заполняет камеру 7 и полость 5 цилиндра 3. При достижении заданного давления газаотверстие 8 перекрывается. Разогнанный контейнер 1 с испытуемым изделием 2 входит в цилиндр 3, При этом происходит адиабатическое сжатие воздуха в объеме, образованном контейнером 1, цилиндром 3 и перегородкой 4. При превышении давления воздуха в этом объеме величины давления газа, заключенного в полости 5 цилиндра 3 и камере 7, перегородка 4 ускоряется и движется со скоростью контейнера 1, так как масса перегородки во много раз меньше массы контейнера. При этом адиабатическое сжатие газа в полости 5 цилиндра 3 и камеры 7 происходит до тех пор, пока контейнер 1 не переместится на расстояние, при котором...

Номер патента: 1171681

Опубликовано: 07.08.1985

Автор: Петров

МПК: G01M 7/00

Метки: испытания, резьбовых, самоотвинчивание, соединений

...отверстия для прохода этих резьбовых элементов.1171681 Составитель Е. Айвазов Техред И. Верес Корректор А. Тяско Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал. ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Л. ЗайцеваЗаказ 4853/35 Изобретение относится к силоизмери. тельной и испытательной технике, а более конкретно к устройствам для виброиспытаний резьбовых соединений на самоотвинчивание.Цель изобретения - ускорение испытаний.На фиг. 1 показано приспособление, общий вид; на фиг. 2 - то же с вариантом выполнения пластины, общий вид.Предлагаемое приспособление содержит стойку 1, инерционное тело в виде пластины 2, а также дополнительное...

Номер патента: 1172604

Опубликовано: 15.08.1985

Авторы: Виноградов, Гривков, Лундтэ, Петров

МПК: B06B 1/16, G01M 7/00

Метки: возбудитель, колебаний, механических

..., г. Ужгород, ул. Проектна или 1 11Изобретение относится к испы - тательной технике,а именно к устройствам для вибрационных испытаний конструкций, и может быть использовано для вибрационных испытаний авиационных конструкций на резонансной частоте.Цель изобретения - повышение эффективностипутем.обеспечения устойчивого режима вынужденных колебаний при резонансв.На чертеже показана схема возбудителя механических колебаний. Возбудитель механических колебаний содержит электродвигатель 1 с нежесткой механической характеристикой, в частности шунтовой электродвигатель, на валу 2 которого закреплен дебаланс 3 и дополнительное механическое сопротивление 4 , выполненное в виде лопаточного вентиляторного колеса, С электродвигателем 1...

Номер патента: 1173222

Опубликовано: 15.08.1985

Авторы: Даценко, Еськов, Игнашкин, Комисаренко

МПК: G01M 7/00

Метки: динамических, испытаний, стенд

...давления в виде подключенного к источнику сжатого газа (не показан) клапана 8 и генератора 9 импульсного давления, подключенный 5 к полости 7 источник жидкости (не показан ), установленный в стакане 5 и связанный штоком О со столом 2 дополнительный поршень 11, разделяющий полость на две части 12 и 13, дрос-. 30 сельное устройство в виде канала 14 в дополнительном поршне )1 и штоке 10, сообщающего между собой части 12 и 13 полости 7, и стержня 15 регулировки дросселя, средства для связи стакана 5 с цилиндром 4, выполненные в виде размещенных кольцевых канавках 16 колец 17, охватывающих каждое разрезное кольцо 17 полых торов 18 из эластичного материала, аккумулятора 19 давления и управляющего клапана 20 для срединения полостей...

Номер патента: 1173223

Опубликовано: 15.08.1985

Автор: Литвак

МПК: G01M 7/00

Метки: возбуждения, испытаниях, колебаний, конструкций, резонансных, стенд, усталость

...создаются за счетвозбуждения автоколебаний в замкнутом 10контуре, включающем в себя испытуемый объект 1 .Недостатком этого стенда являетсяневозможность возбуждения динамических нагрузок на резонансных частотахиспытуемых объектов,Наиболее близким по техническойсущности к изобретению являетсястенд для возбуждения резонансныхколебаний конструкций при испытаниях на усталость, содержащий последовательно соединенные устройстводля контроля колебаний испытуемойконструкции, коммутатор, фазовращатель, полосовой фильтР, усилительЪмощности и вибровозбудитель, образующие с испытуемой конструкцией автоколебательный контур, цепь отрицательной обратной связи, включающуюинтегратор и автоматический регулятор амплитуды. колебаний,эадатчикуровня...

Номер патента: 1173224

Опубликовано: 15.08.1985

Авторы: Евграфов, Кузьменко, Рыков, Хон, Чешев

МПК: G01M 7/00

Метки: динамических, испытаний, стенд

...иэделий 6, размещенные в полос- тях 7 волновода 4 ударники 8 и 9, фиксатор 10 для удержания маятника 2 в исходном положении и фиксатор для удержания в исходном положении ударников 8 и их освобождения при перемещении маятника 2 в радиальное положение, включающий дополнительный ма, ятник 11, закрепленный на волноводе 4 с помощью оси 12, в которой выполнены пазы 13 для прохода через них ударников 8 при повороте дополнительного маятника 11, и направляющую 14 ограничивающую поворот дополнительного маятника 11 до перемещения маятника 2 в радиальное положение.Стенд работает следующим образомПредварительно маятник 2 устанавливают посредством Фиксатора 1 О на платформе 1 так, что изделие 6 располагается на оси вращения платформы 1. Ударники 8...

Номер патента: 1173225

Опубликовано: 15.08.1985

Авторы: Кузин, Макаров, Сумароков, Черепов

МПК: G01M 7/00

Метки: акустического, воздействие, давления, испытаний

...изделий на воздействие акустическогодавления, содержащая акустическую 50камеру, приспособление для установкииспытуемого изделия в камере, акустический генератор, задающий генератор, выход которого черезусилитель мощности соединен с входом акус тического генератора, и цепь обратной связи с датчиком обратной связив виде размещенного в акустической камере микрофона, снабжена установленным на стенке акустической камеры микровыключателем, резисторами, установленными в цепи обратной связи и на выходе задающего генератора, и подключенным к микровыключателю реле, контакты которого служат для шунтирования указанных резисторов, а приспособление для установки испытуемого изделия вставлено в стенку камеры с возможностью воздействия на...
