G01L 7/08 — с гибкой диафрагмой

Номер патента: 1364930

Опубликовано: 07.01.1988

Авторы: Долбилин, Долбилина, Соллертинский

МПК: G01L 11/00, G01L 7/08

Метки: давления, насыщенных, нефтепродуктов, паров

...струйная трубка выполнена с отверстиями 11 для барботирования, Устройство также снабженоманометром 12Устройство для определения давле 30ния насыщенных паров нефтепродуктовприводят в действие сжатым воздухом,который пульсирующим потоком подаютчерез патрубок 6 в силовую камеру 5устройства. При наличии воздуха в силовой камере гибкая мембрана 4 занимает нижнее положение и выталкиваетгазовую фазу иэ напорной камеры 3 вструйную трубку 7. Проходя через сопла 8 струйных трубок 7 микронасоса,пары эа счет струйного эффекта эаса 40сывают из пространства воздушнойкамеры газовую фазу через отверстия10, и вся смесь проходит через отверстия 11 нижней струйной трубки,обеспечивая путем барботирования 11 нижней трубки 7 в камеру 1. Покаэания...

Номер патента: 1370466

Опубликовано: 30.01.1988

Автор: Карпуша

МПК: G01L 7/08

Метки: коробка, коробки, мембранная, мембранной, стабилизации, температурной

...следующим образомПод действием измеряемого давления Р мембранная коробка в общем случае развивает усилие, которое определяется по формуле жение. Поле проведения температурной20. стабилизации полости коробки герметизируют.Формула изобретения Мембранная коробка, содержащаядве жестко соединенные по контурумембраны с жесткими центрами, образующие замкнутую полость, заполненную газом, о т л и ч а ю щ а я с ятем, что, с целью уменьшения погрешности измерения абсолютного давленияэа счет обеспечения воэможности работы в режиме силовой компенсации, вней мембраны выполнены с разными эф фективными площадями, а их жесткиецентры соединены между собой, приэтом мембрана с большей эффективной площадью снабжена крьппкой, которая герметично соединена с...

Номер патента: 1374067

Опубликовано: 15.02.1988

Авторы: Орехов, Пашкевич

МПК: G01L 7/08

Метки: давления, датчика, мембранного, узла

...ул,Проектная, 4 Изобретение относится к измери" тельной технике и может быть использовано в авиационной и других отраслях промышленности.5Целью изобретения является обеспечение возможности использования тонкостенных мембран.На фиг. 1 и 2 показан мембранный узел в процессе изготовления. 10Мембранный узел содержит корпус 1, мембрану 2, собранную с корпусом 1 и крышкой 3, технологический вкладыш 4.Способ осуществляется следующим образом.На корпус 1 датчика укладывается тонкостенная мембрана 2 и накрывается крышкой 3 (фиг. 1). В корпус 1 устанавливается технологический вкладыш 4 с гофрированной поверхностью. Собранный пакет помещается в вакуум" ную печь, прогревается до температуры диффузионной сварки с созданием необходимого...

Номер патента: 1394076

Опубликовано: 07.05.1988

Автор: Панкратов

МПК: G01L 11/00, G01L 19/02, G01L 7/08 ...

Метки: давления, датчик

...относится к измерительной технике, а именно к виброчстотным датчикам давления.Цель изобретения - повышение на 5држности за счет увеличения механической прочности.На чертеже изображена схема датчика давления,Датчик содержит резонатор 1 в видй прямоугольной перемычки, кронштей 2, чувствительный элемент - упр гую плоскую мембрану 3, штуцер 4я подвода измеряемого давления,корпус 5 чувствительного элемента, 15возбудитель 6 и преобразователь 7ектромагнитных колебаний, трехслойк кожух 8, состоящий из промежуточого слоя 9, внутреннего слоя 10 и наьаружного слоя 11, Внутренний слой 2010 жестко, например, пайкой или сварой соединен с корпусом 5 по его боковой поверхности, а наружный слой11 снабжен узлом 12 крепления в видеанца,для крепления...

Номер патента: 1307257

Опубликовано: 07.06.1988

Авторы: Вязенкин, Ильин, Колосовская, Мясковский, Трофимов

МПК: G01L 11/00, G01L 7/08

Метки: давления, датчик

...с ней. В одном из вариантов исполнения возможно взаимодействие наконечника 12 с кронштейном 7 посредством пришлифованных поверхностей 13 и 14 наконечника и кронштейна соответственно, благодаря чему обеспечивается возможность их взаимного перемещения относительно друг друга, связанного с некоторым удлинением трубки 1 при повышении контролируемого давления,В соответствии,с другим вариантомисполнения контакт заглушенного кон- ца трубки с кронштейном может осуществляться, кроме того, через ролик 15, установленный между наконечником 12 и кронштейном 7.В еще одном варианте исполнения предусмотрено для предотвращения затирания ролика выполнение углублений 16 и/или 17, расположенных на встречных поверхностях наконечника 12 и кронштейна 7....

Номер патента: 1413449

Опубликовано: 30.07.1988

Авторы: Александренко, Алехин, Божко, Жуков, Ковальчук

МПК: G01L 7/08

Метки: измерительного, мембранного, преобразователя

...8 с установленной в ней матрицей 9 и съемным дном 10 размещают в полости внутренней выточки фиксирующего Фланца 1 (Фиг, 1), а затем на верхнем торце матрцы 9 устанавливают заготовку 16 (фиг, 4) мембраны. Удерживающий фланец 3 с заранее установленными в нем прижимным кольцом 4, торообразной резиновой прокладкой 7, оправкой 5 и опорами 6 трения качения навинчивают на соответствующую резьбу 12 фиксирующего фланца 1. Последний предварительно закрепляют неподвижно.на подставке пресса (фиг, 6). При соприкосновении торообразной резиновой прокладки 7 с поверхностью заготовки 16 вследствие их взаимного трения прекращается вращательное движение прижимного кольца 4, и при дальнейшем вращении фланца 3 на резьбе 12 прижимное кольцо 4...

Номер патента: 1413455

Опубликовано: 30.07.1988

Авторы: Грачев, Харченко, Шевченко

МПК: G01L 11/00, G01L 7/08

Метки: давления

...преобразователем расположен водянойхолодильник, что позволяет уменьшить габариты устройства за счет сокращения длины стержня, передающегоперемещения от мембраны к преобразователю. 2 ил., 2 з.п. Ф-лы. 210, проходящая через дно термостата.11, внутри которой размещается тонкий стержень 12 с ферромагнитным сердечником 13 на конце. Стержень поджимается к мембране 9 легкой пружинкой 14Водяной холодильник 15, расположенный между нижним фланцем 8 и преобразователем 5, обеспечивает отсечку зоны высоких температур термостата от катушек 16 индуктивного датчика 5. Вентили 17 и 18 отсекают мембранные полости от системы заполнения и слива, а также служат для выравнивания давления с обеих сторон мембраны 9 (установка "нуля") в момент установления ее...

Номер патента: 1422036

Опубликовано: 07.09.1988

Автор: Скотников

МПК: G01L 11/00, G01L 7/08

Метки: давления, датчик

...от электронного усилителя, на вход которого подается сигнал съема от электромагнитной системы 9 - 12 съема колебаний.Выходной сигнал электронного усилителя через систему согласования выдается потребителю, Схема работаетв режиме автоколебаний частот собственного резонанса,Таким образом, частотный выходной сигнал датчика Функционально зависящий от величины измеряемого давления, выдается в систему измерения давления,Повышение точности работы датчика с сохранением униФицированной (единой) выходной характеристики при регулировке на различные диапазоны измерения давлений достигается за счет расположения на каждом рабочем участке струны между жесткими центрами 2 и 3 мембранной коробки 1 и опорными осями 14 и 15 дополнительных опор 16 - 19,...

Номер патента: 1434285

Опубликовано: 30.10.1988

Автор: Увакин

МПК: G01L 7/08

Метки: давления

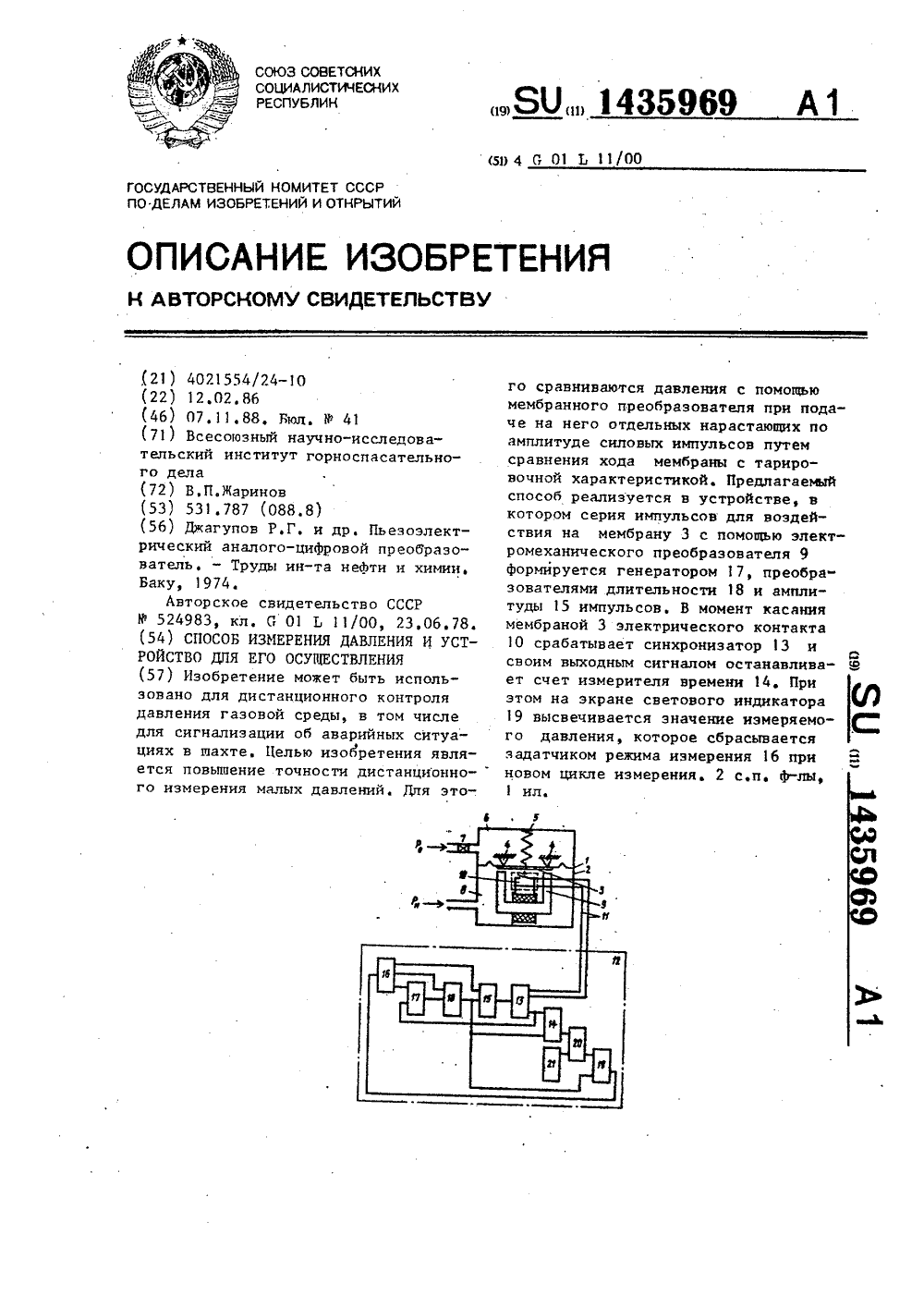

...ГРа(ЬПТаа КО 31 ттдвдаЯ. Ка навка 20 заполнена герметикам, Тецэс- метрический иост преобраэадателя 2 давления соединен проватьа 1 цт 21 с регистрирующей аппаратурой О 1 е покавана), которые введены через изаляци"онцыв втулки 22, устацовлеццые вкрььшкв 10,Жесткость кацстру 1 сцц 11 Датчика Обеспечивается соответствующей затяжкойдццтад 23, КО 1;."рнии регулцруют усилиезажатия мембранного узла между корпусом 1 и стаканом 13, которое передается через крышку 10, стакан 13, тарвльчатую пружину 12,Для павы 1 деция прочности и жесткости соединения цилиндрическая праточ 1(а 24 уПОра т 1 ЗаЛИдаЕТСН ЭПОКСИдцЫМкомпаундом.Пвнтры измерительной 3 и дополнительной 16 мембран жестко саединень 1с упором 25,При работе датчика измеряемое давление...

Номер патента: 1435969

Опубликовано: 07.11.1988

Автор: Жаринов

МПК: G01L 11/00, G01L 7/08

Метки: давления

...время, задаваемое с помощью задатчика 21 времени,Воздействующая сила, формируемая электромеханическим преобразователем 9, пропорциональна квадрату подаваемого на обмотку напряжения, Операцияизмерения воздействующей силы осуществляется посредством измерения напряжения электрического импульса.Измерение времени перемещения осуществляется посредством запуска измерителя 14 времени передним фронтомимпульса напряжения, поступающего напреобразователь 9, и остановки измерителя при замыкании контакта 1 О,Серии импульсов напряжения, вырабатываемые генератором 17, частотаи длительность которых определяютсязадатчиком 16, поступают последова"тельно в преобразователь 18 длительности и преобразователь 15 амплитуды. В последнем осуществляется увеличение...

Номер патента: 1446498

Опубликовано: 23.12.1988

Авторы: Ершов, Николаев

МПК: G01L 7/08, G01L 9/10

Метки: давления, датчик

...жидкость 10 (например, вода) заполняет среднюю часть трубки 1. Канал 11 соединяет емкость 7 с измерительным давлением, Намотка катушек может быть выполнена с переменным шагом. 30Катушки 2 и 3 индуктивности являются частотоэадающими элементами для генераторов 1 и 2 соответственно. На выходе генератора С 1 (Фиг.2) имеется частота Г а генератора С 2 - частота Г. Для измерения давления используется частота биений Г. Конденсаторы 12 используются в схеме для отсечки постояннык составляющих в выходных сигналах генераторов.Устройство работает следующим образом.При подаче давления в полость емкости 7 через канал 11 сжимается 45 сильфон 4 и высота левого столба ферромагнитной жидкоспи увеличввается, Этот столб через несжимаемую жидкость 10...

Номер патента: 1451563

Опубликовано: 15.01.1989

Автор: Смирнов

МПК: G01L 7/08, G01L 9/10

Метки: давлений, датчик, разности

...1 п ="30 , соответственно,40Расстояние 1 между кольцевой полостью 7 или 6 на каждой чаше 1 или 2 и узлом натяжения мембраны удовлетворяет соотношению полостями 6 и 7 и узлом натяжениямембраны, а также высота кольцевоговыступа Ь удовлетворяет соотношениям(1-0,8)/Р=0,04 и (0,6-Ь)/8=1, гдеР - диаметр рабочей части мембраны,мм; 8 - толщина мембраны, 4 ил. 1-0 8-- д- = 004р вгде Р - диаметр рабочей части мемб"раны.Высота Ь кольцевого выступа удовлетворяет соотношению 0 б-Ь-д- - -= 1где 3 - толщина мембраны.Вывод проводов от катушек 8 и 9 индуктивности осуществлен через гермовыводы 14,Чаши 1 и 2 стягиваются винтами 15.Датчик разности давлений работает следующим образом.Плоская мембрана 5 под действием разности давлений деформируется, что...

Номер патента: 1451564

Опубликовано: 15.01.1989

Авторы: Мыльников, Тюрин, Шиляев

МПК: G01L 11/00, G01L 11/02, G01L 7/08 ...

Метки: динамических, испытаний, опор, скольжения

...в результате чего чувствительный элемент 8 перемещается в корпусе 25 7 вдоль оси, растягивая упругую связь (сильфон) 19, и изменяя зазор Ь между поверхностью 9 и плоским зеркалом 10 (фиг.2), Падающий на .делитель 2 луч света от источника 1 делится на два луча, один из котррых под углом Ы, падает на поверхность 9, а другой, после отражения от зеркала 3, падает на коническую поверхность элемента 8, дважды отражается35 от нее и поступает на частотно-селективный фильтр 14, При этом луч, падающий на поверхность 9, претерпевает многократное отражение между ней и плоским зеркалом 10, пока при пос О леднем отражении от поверхности 9 не попадет на фотоприемник 11. При изменении давления в полости преобразователя 6 происходит смещение...

Номер патента: 1464930

Опубликовано: 15.03.1989

Авторы: Авксюков, Ледин, Микиртичев, Старокожев, Тарасенко, Терещенко, Титаренко, Хвастов

МПК: G01L 11/02, G01L 7/08

Метки: навозных, обезвоживания, стоков

...2 установлено средство интенсивного обезвоживания стоков, которое выполнено в виде набора цилиндрических перфорированных секций 5, которые установлены соосно друг с другом с возможностью частичного перекрывания. Каждая из последующих секций. 5 в направлении приспособления 4 для выгрузки осадка выполнена диаметрОм, увеличивающимся относительно диаметра предыдущей секции. Секции 5 установлены с возможностью замены.Перфорированный барабан 2 и средство интенсивного обезвоживания охватывает корпус 6, выполненный в форме усеченного конуса, большее основание которого расположено со стороны приспособления 4 для выгрузки осадка. Корпус 6 посредством цевочной передачи связан с механизмом привода 1. Корпус 6 с барабаном 2 и секциями 5...

Номер патента: 1472773

Опубликовано: 15.04.1989

Авторы: Блайвас, Филиппова, Штыков

МПК: G01L 7/08

Метки: давления, датчик

...к выходу усилителя, а мембрана выполнена из металла с деформационной памятью,25 При подаче давления мембрана 2 прогибается и на выходе преобразователя 4 перемещения возникает электрический сигнал, пропорциональный прогибу мембраны 2 и измеряемому давлению, Сигнал усиливается электронным усилителем 5 и подается на нагревательный элемент 3, в результате чего нагревается мембрана 2. При этом в ней за счет эффекта паСоставитель М. ЖуковТехред А.Кравчук Корректор Л.Патай Редактор Т, Лазоренко Заказ 1700/41 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 Изобретение...

Номер патента: 1500891

Опубликовано: 15.08.1989

Авторы: Аносов, Силифанов

МПК: G01L 19/08, G01L 7/08

Метки: давления, индикатор

...Начало канала 4расположено в центральной части экра-.на. Канал может быть выполнен в видекапилляра с сечением: круглым, треугольным, прямоугольным и т.д.(фиг.З). Форма витков спирали можетбыть также различна: круглая, треугольная, прямоугольная (фиг.4).Начало канала 4 соединено отверсти- З 0ем 5 с полостью 6, образованной мембраной 7 и экраном 2 и заполненнойцветной жидкостью 8 Другой конец ка-.нала соединен с дополнительной полостью 9. заполненной газом. Расстояние между витками 10 спирального канала 3 должно быть не большеширины поперечного его сечения 11,На одной стороне экрана, обращеннойк корпусу, нанесено непрозрачное 40покрытие 12, а на другой выполнена шкала 13 в виде концентри"ческих окружностей 14. Форма фигуршкалы может быть...

Номер патента: 1504522

Опубликовано: 30.08.1989

Авторы: Галимова, Гиниятуллин, Режаметова, Хасанов

МПК: G01L 11/00, G01L 11/02, G01L 7/08 ...

Метки: волоконно-оптический, давления, датчик

...датчика определяется конструктивными параметрами волокон (Йс - диаметр сердцевины световода, Й д - толщина изоляции световода), оптическими параметрами (и, - показатель преломления сердцевины, и- показатель преломления изоляции световода) и их взаимосвязью, определяемой формулой: Йиг- +2Г 8(агсзги ис-и))4 г 8(агсэии-и ) где Й - толщина изоляции световода; Й с - диаметр сердцевины световода;показатель преломления сердцевины световода;показатель преломления изоляции световода,ис и,ОВ=гц,(агсэ 1 и и -и,) 2 йи+ сс ОА 2 г(агсэ 1 и и,-и,) Рабочая точка выбирается в середине линейного участка и определяется из выражения АВ ОА-ОВ йсВС=СА=чад(агсв 1 и 1 и,-и) Начало линейного участка (расстояние ОВ на фиг, 2 и фиг, 4) и конец линейного участка...

Номер патента: 1508113

Опубликовано: 15.09.1989

Авторы: Кокоринов, Литинский, Равич

МПК: G01L 7/08, G01L 9/04

Метки: давления

...10 Изобретение относится к измерительной технике, в частности к преобразователям давления тензометрического типа, широко применяемым для регистрации мгновенных изменений давления среды в цилиндрах и трубопроводах поршневых и центробежных машин.Целью изобретения является повышение точности измерений при знакопеременных процессах в поршневых машинах.40На чертеже схематически представлен преобразователь давления,Преобразователь содержит штуцер 1, выполненный за одно целое с основанием 2. В выточке основания 2 установлен жесткий 15 обод 3, переходящий в мембрану 4 с центрально расположенным трубчатым чувствительным элементом 5. На наружной цилиндрической стенке чувствительного элемента 5 наклеены тензорезисторы б, расположенные...

Номер патента: 1509646

Опубликовано: 23.09.1989

Авторы: Ониско, Шпырко

МПК: G01L 7/08

Метки: манометра, стеклянного

...заготовку в виде трубки изплавленого кварца с диаметром полости 9 мм и толщиной. стенки 0,8 мм 30Один конец трубки заваривают, затемзаваренный конец прогревают в пламени кислородно-газовой горелки и выдувают шар диаметром 18 мм, Для изготовления ножки 4 используют предвари" 35етельно подготовленный стержень изплавленого кварца диаметром 1,25 мм,На мягком пламени горелки одновременно прогревают до размягчения торецстержня и участок поверхности шара в 40центральной части будущей мембраны,после чего приводят их в контакт, Затем локально прогревают стержень нарасстоянии 5"7 мм от места сварки иотделяют от приваренной части осталь" 45ную часть стержня,формирование мембраны 3 осуществляют путем введения участка шара с 6 4приваренной...

Номер патента: 1515080

Опубликовано: 15.10.1989

Автор: Бердников

МПК: G01L 7/08

Метки: мембраны, металлической, натяжения

...в качестве чувствительного элемента применяется натянутая мегаллическая мембрана, например в высокочувствительных электрометрическихусилит елях,Целью изобретения является повыше Оние надежности и равномерности натяжения мембраны с возможностью регулирования его в определенных пределах.На чертеже показана конструкцияприспособления. 15Приспособление сосгоит из двухдеталей замкнутого контура: шайбы 1и гайки 2 с резьбовой частью, междукоторыми ио периметру закреплена цецатяцутая мембрана 3. 20В гайке 2 расположено с воэможностью только осевого перемещения установочное кольцо 4.Во внутреннюю резьбу гайки 2 вкручец регулировочцый винт 5, которыйсвоим торцом упирается в установочноекольцо 4. Для обеспечения удобства работы между...

Номер патента: 1536225

Опубликовано: 15.01.1990

Авторы: Калинин, Королев, Сыромятников, Флягин

МПК: G01L 7/08

Метки: давления, датчика, мембранного, узла

...заключается в следующем.Между мембраной и трапециевиднымвыступом располагают кольцо 12 изфольги, При сборке мембрана 5 и кольцо 12 прижимаются к трапециевидномувыступу 2 с опорным кольцом 3 так,чтобы трапециевидный выступ по периметру кольца 3 располагался напротив выступа 2. В этом случае из-заналичия усеченной вершины выступовне наблюдается коробление мембраныпри ее зажиме между выступами. Прижимное усилие к кольцу 3 передается 35от фланца 6 при затяжке болтов. Кольцо 12 должно обеспечивать проведениедиффузионной сварки в пределах температурного диапазона термоциклирования до 500 С. Процесс проведения 40диффузионной сварки мембраны 4 с корпусом производят путем температурного прогрева устройства при 200-400 С,При этом происходит...

Номер патента: 1545113

Опубликовано: 23.02.1990

Автор: Карпуша

МПК: G01L 7/08

Метки: двухполостной, коробки, мембранной, стабилизации, температурной

...А и Б сообщают с атмос" ферой, а жесткие центры мембран сое диняют с рычагом 2 при нулевом значении сигнала нуль-индикатора. Затем краны 12 закрывают, открывают кран 10 при помощи насоса 11 создают вакуум в полостях А и Б, при этом мембранная коробка развивает силуРд = Рд 81,где Рд - атмосферное давление; 40 8,- эффективная площадь мемб" раны 4 еВстречно силе Рд прикладывают рав-, ную ей внешнюю силу Р и = Р К где К - 45 коэффициент преобразования, контролируя равенство РдР при помощи нуль-индикатора. Затем краи 12 приоткрывают и за счет натекания воздуха повышают давление в попостях А и Б, при этом равенство(2)нарушается, после чего кран 8 закрывают и дальнейшим повьппением давления в полости А восстанавливают указанное...

Номер патента: 1571449

Опубликовано: 15.06.1990

Автор: Кирин

МПК: G01L 11/00, G01L 11/02, G01L 7/08 ...

Метки: волоконно-оптический, давления, датчик

...быть использовано для измерения давления.Целью изобретения является улучшение технологичности конструкции датчика.На чертеже приведено предлагаемое устройство.Волоконно-оптический датчик давлейия содержит источник 1 света, оптический ветвитель 2, световод 3, положительную линзу 4, гибкую мембрану 5, приемник 6 света, корпус 7, оплетку световода 8,Датчик работает следующим образом, Свет от источника 1 через оптический ветвитель 2 и световод 3 передается клинзе 4. Свет, выходящий из световода в виде светового конуса, преобразуетсл линзой 4 в пучок с расходимостью, превышающей дифракционную, и попадает на мембрану 5, отразившись от которой возвращается в световод 3 и через него и оптический ветви- тель 2 передается к приемнику света...

Номер патента: 1578534

Опубликовано: 15.07.1990

Автор: Кравец

МПК: G01L 19/06, G01L 7/08, G01L 7/16 ...

Метки: давления, измеритель, пульсирующего

...44с отверстием 49 и седло 41, действует ца клапан 42 и отжимает егоот седла 41, сжимая при этом пружину 43 и пропуская через щель междуседлом 41 и клапаном 42 некоторыйобъем жидкости н пространстве корпуса 40 обратного клапана 3, Величина этого объема зависит от диаметракалиброванного отверстия 47 в шайбе 46, а также от разности дявлеций визмерительной камере 7 и рабочейкамере 8, Переток некоторого объемажидкости ньсокого давления влечетза собой рост давления в пространстве корпуса 40 обратного клапана 3,гибком трубопроводе 2 и его секциях38 и 39, которое,. пройдя штуцер 20,установленный ня крыльце 19, действует на разделитель 1 сред, переме 1578534щая его до тех пор, пока давление в рабочей камере 8 не станет равным ве личине...

Номер патента: 1610324

Опубликовано: 30.11.1990

Авторы: Маяровский, Моисеенко, Смирнов

МПК: G01L 7/08

Метки: пневмоповторитель

...источника питаниячерез дроссель ДР поступает в нижнюю55часть проточной камеры 3, из которойчерез отверстие 7 поступает в верхнюю часть проточной камеры 3 где через зазор между мембраной 4 и соплом 8 сопле 8 и гибкую трубку 10 стравливается в атмосФеру. При этом давление в проточной камере, а значити выходное давление Ры, равно нулю.При появлении входного давленияв приемной камере 2 мембрана 4 поддействием этого давления прогибается, в результате чего уменьшаетсязазор между центром мембраны 4 и соплом 8 и увеличивается пневмосопротивление типа сопле - заслонка, котороеобразуется центром мембраны 4 и соплом 8, в связи с чем стравливаниевоздуха из проточной камеры 3 черезсопло 8 и гибкую трубку 10 в атмосФеру затрудняется. В приемной...

Номер патента: 1610331

Опубликовано: 30.11.1990

Авторы: Ельцов, Фомин, Шаболаев

МПК: G01L 11/00, G01L 7/08, G01L 9/08 ...

Метки: давления, сигнализатор

...ул, Гагарина,101 Изобретение относится к измерительной технике, а именно к технике измерения высоких давлений, и может быть использовано для контроля давления в герметичных резервуарах высокого давления,Цель изобретения - расширение области применения сигнализатора путем устранения влияния источника акустических колебаний на химический состав среды в резервуаре,На чертеже изображен предлагаемыйсигнали затор, общий вид,Сигнализатор содержит герметичнуюцилиндрическую камеру 1 в виде стакана высотой Н, которая установленаднищем к внутренней поверхности корпуса резервуара 2, Крышкой камеры 1является хлопающая мембрана 3 с ходом Ь и с одним устойчивым состоянием. В центре мембраны 3 закрепленякорь 4 длиной 1 так, что при нахождении...

Номер патента: 1620865

Опубликовано: 15.01.1991

Авторы: Белозубов, Бещеков, Марин, Шпилев

МПК: G01L 7/08

Метки: давления, датчика, мембранного

...Затем сварочной горелкой производят вторичный нагрев равноотстоящих от указанной линии участков зон В сварного шва до температуры тдн 1 = (10,7 - 0,85) Тпл. в направлении, противоположном направлению формирования сва,. ного шва. В данном выражении значениями 1 д 1 и Тпл, соответственно являются температура первого этапа нагрева зон В С и емпеДатура плавления металла шва.После первого этапа вторично определяют линию максимальной неплоскостности рабочей поверхности мембраны 1 (фиг, 2)- 2-линия максимальной неплоскостности, и производят следующий нагрев до температуры 1 д 2 =(0,3 - 0,45) Тпл, зон С, перемещая горелку в направлении, противоположном направлению предыдущего нагрева (где тдн 2 - температура второго этапа нагрева зон С шва,...

Номер патента: 1519343

Опубликовано: 15.01.1991

Автор: Соловьев

МПК: G01L 11/00, G01L 7/08

Метки: газов, давления

...3 мембраны иэ тепиала, разделенные кольой 4 с отверстием, ый индуктор 5 и ем, подключенный к индуктор 5 установлен мембрана 1 снабжена диском 2, а усилитель бирательным и настроен уктора 5, Такое яыполции снижает влияние ет наджсь устройре 9 и зафиксирован относительно приемной мембраны 3 прост кой 1 О. Через проходной изолятор 11 емкостный датчик 8 соединен с избирательным усилителем 12, настроенным на частоту индуктора 5, В корпус 7 может быть встроен датчик 13 температуры.Устройство работает следующим образом.Пульсации давгенил измерлемой среды, возбуждаемые с помог,ью индук ора 5 и мембраны 1, воспринимаются приемной мембраной 3 и преобразуются в электрический сигнал с помог 1 ью емкостного датчика 8 и усилителя 12.Амплитуда...

Номер патента: 1631325

Опубликовано: 28.02.1991

Авторы: Андреев, Новиков, Сажин

МПК: G01L 19/06, G01L 7/08

Метки: давления, датчик

...рабочегодиапазона перед измерениями через 20осевой канал 5 основания 2 подаютопорное давление, которое не должнопревышать одного рабочего диапазонамембраны,Для расширения диапазона работы 25.датчика опорное давление перед измерениями подают одновременно в каналопорного давления 5 и в канал эталонного давления 21.При этом в подмембранной полости20 сразу создается давление, равноеопорному. Давление газа, поступающегочерез канал 21, преодолевает упругиесилы диафрагмы 15 и отжимает ее отседла 13, При этом эффективная площадь диафрагмы, на которую действуетдавление, увеличивается, и она прижимается давлением газа к седлу 10,перекрывая отверстие 11.Газ через дроссель 16 заполняет 4 Онадмембранную полость 19. На короткое время на мембране 6...

Номер патента: 1631329

Опубликовано: 28.02.1991

Автор: Явелов

МПК: G01L 11/00, G01L 7/08

Метки: давления, датчик

...сигнала Б и от расстояния Ь)зависит от расположения и количествасветоводов и формируется следующимобразом. Световой поток от внешнегоисточника подается к мембране 4 через световоды 3, Отражаясь от мембраны, он вновь попадает в световоды 3и подается на фоторегистрацию.Величина отраженного потока зависит отрасстояния 1 (т,е. прогиба мембраны), 15так как световод излучает,и воспринимает свет торцами в пределах апертурного угла. Световоды 3 могут бытьразделены на две группы приемную иосветительную, а могут одновременно 20выполнять обе функции. В последнемслучае для фотодетектирования на пути отраженного потока после световодов устанавливают наклонное полупрозрачное зеркало, а характеристика имеет плавно убывающий характер пропорционально...
