Финаев

Номер патента: 1096680

Опубликовано: 07.06.1984

Авторы: Горбиков, Тытарь, Финаев

МПК: G08C 19/28

Метки: дискретизации, передачи, сейсмических, сигналов

...И, вьмоды которых подклю О чены соответственно к первым и вторым выходам блока управления, четвертый выход которого соединен свыходом третьего элемента И, а шина "Запуск" соединена с вторым входом первого элемента ИЛИ, выход которого соединен с первым входомвторого триггера, второй вход которого соединен с соответствующимпоследним выходом распределителясигналов и первым входом соответ"ствующего седьмого элемента И, авыход соединен с вторым входом второго элемента И, выход которого соединен с входом распределителя сигналов, выходы которого эа исключением соответствующего последнего,соединены с первыми входами седьмьмэлементов И, вторые входы которыхсоединены с выходами регистра, а1096680 35 выходы через второй элемент...

Номер патента: 1088006

Опубликовано: 23.04.1984

Авторы: Кин, Финаев

МПК: G06N 7/08

Метки: дискретной, информации, канала, моделирования, передачи

...ИЛИ и выходам генератора сообщений, второй вход первого элементаИ и входы третьего и четвертого элементов ИЛИ соединены соответственнос выходами блока памяти, и блока за"дания матриц переходных вероятностей,состоящий из группы узлов памяти икоммутатора, информационные входыкоторого подключены соответственно квыходам узлов памяти, группа управляющих входов коммутатора подключенасоответственно к выходам генераторасообщений, группа выходов коммутатора блока задания матриц переходныхвероятностей соединена соответственно с выходами регистров группы блоказадания закона распределения. На фиг. 1 приведена структурная схема устройства; на фиг, 2 - функциональная схема блока задания времени ожидания; на фиг, 3 - структурная схема блока...

Номер патента: 1088004

Опубликовано: 23.04.1984

Автор: Финаев

МПК: G06F 15/173, G06F 7/58, G06N 7/08 ...

Метки: марковских, моделирования, потоков, сигналов

...входами устройства, а в каждом узле выходы первого регистра группы соединены с первыми входами соответствующих . элементов И первой группы, выходы г-го регистра группы (К=2,п) соединены соответственно с входами первой10880 3груп (М)-го сумматора группы, вторая групйа входов первого суммато" ра группы соединена соответственно с выходами первого регистра группы,вторая группа входов М-го сумматора5 группы фщ 2, 6 -1) соединена соответ" ственно с выходами 0 М)-го сумматора группы, выходы всех сумматоров руппы подключены к первым входам соответствующих элементов И первой 10 группы, выходы которых соединены с входами первой группы соответствующих схем сравнения группы,выход-й схемы сравнения группы соединен с прямым входом (Е)-го элемента И...

Номер патента: 741497

Опубликовано: 30.11.1983

Авторы: Гатин, Лехно, Струве, Финаев, Фукс

МПК: B23C 3/00

Метки: гидростатических, стерилизаторах, стерилизации, температуры

...и структурная схема контура автоматического регу лирования температуры стерилизации.Стерилизатор состоит из камер 1-3 стерилизации, подогрева и охлаждения соответственно. Камеры 2 и 3 в нижней части сообщаются с камерой 1, а в верхней - с атмосферой. Через камеры 1, 2 и 3 проходит петлеобраэный конвейер, несущий в носителях 4 стерилизуемые банки 5. В верхней части камеры 2 выполнено сливное отверстие б, определяющее высоту гидростатического столба (гидравлического затвора) в камерах 2 и 3.Стерилизатор имеет уравнительную трубу 7, нижний конец которой сооб щается с камерой 1 на высоте рабочего уровня воды в ней, а верхний конец введен в верхнюю часть камеры 3, В нижней части трубы 7 контролируется давление с помощью дат чика 8 давления,...

Номер патента: 739767

Опубликовано: 30.11.1983

Авторы: Гатин, Лехно, Струве, Финаев, Фукс

МПК: A23L 3/00

Метки: гидростатический, стерилизатор

...камеру стерилизации так, что Г-образный патрубок расположен в геометрическом центре ее поперечного сечения.На фйг. 1 и 2 схематически изображен гидростатический стерилизатор.Стерилизатор состоит иэ камеры 1стерилизации, камеры 2 подогрева икамеры 3 охлаждения. Камеры 2 и 3в нижней части соединены с камерой1, а в верхней - о атмосферой,Через камеры 1,2 и 3 проходит петле"образный конвейер 4 с носителями 5стерилиэуемых банок,В верхней части камеры 2 выполнено сливное отверстие б, определяющее высоту гидростатйческого столба в этой камере, Стерилизатор снаб.жен уравнительной трубой 7, нижнийконец которой сообщен с камерой 1в геометрическом центре ее поперечного сечения на высоте рабочегоуровня воды в ней, а верхний конецвведен в...

Номер патента: 1049915

Опубликовано: 23.10.1983

Автор: Финаев

МПК: G06N 7/08

Метки: дискретной, информации, каналов, моделирования, передачи

...выход тРетьего разряда регистра сдвига соединен с вторым входом запуска датчика знака помехи, выход четвертого разряда подключен к второму входу запуска датчика амплитуды помехи а третий и четвертый входы .блока сравнения соединены соответственно с первым и вторым выходами генератора случайных импульсов и являются второй группой выходов устройства.Кроме того, формирователь сигнала содержит два элемента И, элемент НЕ, элемент задержки и триггер, причем .выход первого элемента И через элемент НЕ, а выход второго элемента И через элемент задержки соединены с соответствующими входами триггера, инверсный выход которого и выход первого элемента И являются соответственно первым и вторым выходами формирователя сигнала; первый инверсныйвход...

Номер патента: 1049900

Опубликовано: 23.10.1983

Автор: Финаев

МПК: G06F 7/06

Метки: двоичных, сортировки, чисел

...с информационными входамиблока выявления равных чисел, выходреверсивного счетчика соединен с первым выходом блока выявления равныхчисел и через элемент задержки - свторым выходом блока выявления равных чисел.Формирователь сброса содержит формирователь сигнала, П П 1-входовых эле-ментов ИЛИ и 11 элементов И, причем информационные входы формирователя сброса соединены с соответствующими вкодами элементов ИЛИ, выходы которых соединены с первыми входами соответ 1 ствующих элементов И, вторые .входы которых через формирователь сигналов соединены с управляющим входом формирователя сброса, а выходы - с со" ответствующими выходами формирователя сбросаКроме того, коммутатор содержит групп входных элементов И,й элементов ИЛИ и И групп выходных...

Номер патента: 1045232

Опубликовано: 30.09.1983

Автор: Финаев

МПК: G06F 15/173, G06F 17/18, G06F 7/70 ...

Метки: автомат, вероятностный

...регистра 3 сдвига соединен с его вторым входом, а группа выходов соединенас первыми входами соответствующихэлементов И группы 4, входы которыхсоединены со второй группой входовблока 5. Группавыходов блока 5 соединена с группой входов блока 6элементов И, группа выходов которогосоединена с группой входов блока 7.Группа вйходов блока 7 соединена спервой группой входов блока 5 и групппой информационных входов блока 8задания времени ожидания, группаныходов которого соединена с входами элемента 12 ИЛИ и является выходами 13 автомата. Выход генератора10 тактовых импульсов соединен стактовым входом блока 8 задания времени ожидания и вторым входом вто-.рого элемента И 11, выход которогосоединен со вторым входом первогоэлемента И 2, входом...

Номер патента: 1024898

Опубликовано: 23.06.1983

Автор: Финаев

МПК: G06F 3/04

Метки: вычислительной, датчиков, дискретных, машиной, сопряжения, электронной

...устройства; на Фиг. 2 - Функ-, циональная схема блока контроля для случая восьми входных каналов связи ЭВИ с объектами управления; наФиг. 3 - функциональная схема дешифра тора блока контроля; на Фиг. 4 - функциональная схема узла управления 125 на Фиг. 5 в .пример Функциональной схемы блока декодирования кода с проверкой на четность.Предлагаемое устройство содержит (фиг. 1) шины 1 группы инфсрмационных входов устройства, регистры 2 группы, элементы И 3 и 4 вторйй и третьей групп, элементы ИЛИ 5 груп по, элементы Й б четвертой группы, блок 7 контроля, шины 8 и 9 первой и второй групп информационных вцхо- З 5 дов блока, сумматор 20, блок 11 декодирования, узел 12 управления, коммутатор 13, элементы И 14 первой, группы, дешифратор. 15...

Номер патента: 1022204

Опубликовано: 07.06.1983

Автор: Финаев

МПК: G08C 15/06

Метки: информации, приема

...б4 фго информационного блока 1.Блок 2 коммутации (фиг. 2) содержит " Устройство работает следующим обрапервые входы 15- 15 блока, регист- зом.ры 16- 16 сдвига, первые элемент . Сообщения поступают в устройствоти И 17- 17, первые и вторые де информационных блоков 1- 1 из памяшифраторы 18- 18 и 1919 у, вто- ти источника аппаратуры передачи данрые и третьи элементы И 204- 20 и ных, входящей в состав инФормационных21 211, вторые входы 22,- 22 бло- . блоков 1- 1 ,и имеют следующую струкка, триггеры 2323, первые и вторые туру;.элементы ИЛИ 24- 24 и 251- 25"; 55 НЗ - ПП - СВ - АН - КА - АНСпервые выходы 26- 26 блока, третий ДВ - НТ - Т - КТ - КП,ихой 27 блока; вторые, третьи и четвер- где НЗ - код начала заголовка;тые выходы 284- 28 р 29- 29...

Номер патента: 1012304

Опубликовано: 15.04.1983

Авторы: Буцай, Финаев

МПК: G08C 15/06

Метки: коммутацией, многоканальное, сообщений

...генераторе тактовых импульсов, распределителе, кодере, триггерах и группах элементов И, выходы генератора тактовых импульсов соединен. через распределитель с первыми-входами элементов И первой группы, выходы которых соединены с соответствующими входами кодера, выходы кодера соединены с первыми входами элементов И второй группы, выход первого элемента И второй груп пы соединен с единичным входом первого триггера и объединенными первыми входами элементов И третьей группы, выходы остальных элементов И второй группы соединены с вторыми входами соответствующих элементов И третьей группы, выход каждого элемента И третьей группы кроме последнего, соединен с единичным входом соответствующего триггера и соот" ветствующими входами последующих...

Номер патента: 1008532

Опубликовано: 30.03.1983

Авторы: Терлеева, Финаев, Финаева

МПК: F16D 43/18

Метки: муфта, центробежная

...передача, движения с ведомого на ведущий валы, исходя из заданного интервала чисел оборотов в начале движения, и при дальнейшем увеличении чисел оборотов на ведомом валу, в конструкции центробежной муфты предусмотрены следующие дополнительные особенности. Одно плечо рычага выполнено полым с возможностью заполнения его сыпучим инерционным материалом, например свинцовой дробью, для регулирования величины инерционной силы, а следовательно величины передаваемого крутящего момента на определенном диапазоне чисел оборотов ведущего вала. Дополнительным условием регулирования интервала чисел оборотов, при котором сохраняется величина передаваемого крутящего момента с ведущего вала на ведомый вал, является выполнение коничес" кой формы рабочей...

Номер патента: 1003123

Опубликовано: 07.03.1983

Автор: Финаев

МПК: G08C 15/06

Метки: информационных, каналов, коммутации

...подан на входы 1101 - 110 узла 47 выбора. Узел выбора должен выбрать минимальный иэ этих кодов, что будет соответствовать выбору направления передачи по шине 19 с минимальной длиной пути до устройства 5 коммутации назначения сообщения на сети связи. Причем направления передач, которые неисправны либо заняты передачей, выбраны не будут, так как на входы 110 - 110 и 110 - 11010 будут поданы кодовые комбинации из одних только единиц, а зто будут числа максимальные по величине.Происходит выбор оптимального по длине минимального иэ допустимых, т.е. исправных н незанятых) пути по исходяцим направлениям выходных шин 19 1 - 19 и узлом 47 выбора следующим образом.Алгоритм работы узла 47 выбора состоит в анализе параллельных 1 одноименных )...

Номер патента: 993239

Опубликовано: 30.01.1983

Авторы: Финаев, Цират

МПК: G06F 3/04

Метки: каналами, связи, сопряжения, эвм

...элемент И 47, третий вход.48 коммутатора, второй элемент И 49,второй вход 50 коммутатора, выходы51 группы выходов коммутатора, первый и второй выходы 52 и 53 коммутатора и элемент ИЛИ 54. По входу 1;н выходу 10; (х=1,п) осуществвходу 22 осуществляется связь устройства с интерфейсным каналом ЭВИ.Устройство работает следующим образом.Пусть на первом терминальном устройстве возникает информация для ЭВР. В этом случае данный терминал посылает команду фНачало текстаф (Н) на вход 1. Эта команда поступает на входы дешифратора 3 и элемента И 2 . Дешифратор 3 срабатывает на кодовую комбинацию1 Нф и с его первого выхода поступает им; пульс на единичный вход триггера 41, с выхода которого сигнал поступает на вход 23 блока 5 управления. Сигнал с...

Номер патента: 984468

Опубликовано: 30.12.1982

Авторы: Говоров, Финаев

МПК: A61B 17/18

Метки: аппарат, компрессионно-дистракционный

...крепления кольца со штангой, в сечении.Аппарат содержит спицы 1, концентрично расположенные опорные спаренные кольца 2 и 3, на стыке которых жестко установлены платы 4 и 5 с винтом 6. На опорных кольцах установлены спицедержатели 7, а также элементы 8 крепления опорных колец со штангами 9.Каждое опорное кольцо состоит из параллельно расположенных (концентрично) в одной плоскости круговых элементов. При этом элементы выполнены из упруго-деформируемого пруткового материала и образуют замкнутый круг, стыки которого соединены платами 4 и 5. Последние снабжены 2-образными разрезами и отверстиями, перпендикулярными этому разрезу, через которые проведен винт 6 (фиг. 3), Спицедержатель 7 выполнен из П-образной скобы 10, конической шайбы 11 и...

Номер патента: 981987

Опубликовано: 15.12.1982

Авторы: Креков, Финаев

МПК: G06F 7/02

Метки: числа, экстремального

...входу 1-го элемента И третьейгруппы и через 1-ый элемент НЕ - кпервому входу 1-го элемента И четвертой группы, выход каждого 1-гоэлемента И третьей и четвертой группсоединен с первым и вторым входом соответственно 1-го элемента ИЛИ первой группы, выход каждого 1-го элемента ИЛИ первой группы подключен кпервому входу 1-го элемента И пятойгруппы, выход каждогоиз которыхсоединен с 1-ым выходом узла, каждый1-ый вход третьей группы входов узла подключен ко второму входу 1-гоэлемента И первой труппы, ко. второмувходу 1-го элемента И второй группы,ко второму входу 1-го элемента Ипятой группы и через 1-ый элементНЕ второй группы - к первому входу1-го элемента ИЛИ второй группы, второй вход которого .соединен с выходом1-го элемента И первой...

Номер патента: 976289

Опубликовано: 23.11.1982

Авторы: Бейерле, Григорьев, Тер-Мартиросян, Тищенко, Финаев

МПК: G01B 5/30

Метки: объектов, перемещений

...закрепля 40емого одним концом на объекте не показан), и груза 5, к которому закреплен другой конец гибкого элемента 4.На корпусе установлен дополнительнцй блок 6; через который перекинут фгибкий элемент 4.На оси 3 установлен диск 7, на одном из торцовкоторого по окружностивыполнены ступенчатые насечки, образующие синусоидальный проФиль, каждая ф 0ступень образована вертикальной инаклоненной под углом к горизонту плоскостями б и Ч, с насечками диска 7взаимодействует перо 10 регистратора 11. ЬзУстройство для измеренных перемещений грунтовых массйвов работает следу.ющим образом,9 4Корпус 1 устройства жестко крепит-. ся на поверхности грунтового массива в точке, относительно которой замеря" ются перемещения. Анкер ( не показан) к которому...

Номер патента: 966341

Опубликовано: 15.10.1982

Авторы: Финаев, Финаева

МПК: F16B 39/12

Метки: резьбовое, соединение

...рифты 5 на конической поверхности б, под углом к оси втулки, в направлении резьбы.фиксация контргайки относнтепьно крепежной гайки достигается следующим образом. После дсстижвния в резьбе болта 1 между контргайкой 3 и крепежной гайкой 2 заданного натяга на них напрессовывается втулка 4 торцом, на котором выполнены рифты 5Вследствие того, что втулка имеет длину внутренней окружности, равной параметру шестигранника гайки, она обрамляет грани контргайки, создавая в свою очередь грани на внутренней стороне втулки, не нарушая формы рифления на конической поверхнос/49ое ти втулки. В процессе напрессовки втулки в момент ее соприкосновения с крепежной гайкой 2 канавки рифты 5 служат ориентиром и направлением для ребер граней крепежной гайки,...

Номер патента: 964690

Опубликовано: 07.10.1982

Автор: Финаев

МПК: G08C 15/06

Метки: коммутатор, матричный, многоканальный

...5 10управления й вход 53 передатчика 9телеСигнализации. Прйчем в передатчике 9 телесигнализации (см,фиг.б)импульс от входа 53 поступает в узел54 наборных элементов, в котором 5набирается код номера отказавшего канала связи, по которому,нельзя осуществлять связь. Элемент 56 пускасрабатывает при изменении состоянияузла 54 наборных элементов и запускает генератор 51 тактовых импульсовна время, равное времени передачиинформации об появившейся неисправности. Шифратор 55 кодирует информацию, и чврез линейный узел 59 информация в виде кодового сообщения,состоящего из последовательных двоичных умволов (временная последовательнос.сь обеспечивается распределителем 58), подается на шину 8 каналасвязи с ЭВМ и передается в оперативную память...

Номер патента: 963046

Опубликовано: 30.09.1982

Автор: Финаев

МПК: G08C 15/06

Метки: коммутатор, многоканальный

...передачи данных.Рассмотрим подробно прохождение команд и установление связи в предлагаемом многоканальном коммутаторе (фиг,1) . Пусть команда (сигнал) "Поиск ю " ( х ) поступает на некоторый-ый коммутатор одновременно от второго и третьего информационных блоков 1. и 1 (Фиг.7) . Тогда данный сигнал х проходит на соответствующие первые входы 51- и 511 буферного коммутатора 3, от которйх поступает через регистры 38 и 38 на элементы ИЛИ 43 - 43,. Учитйвая, что элементы ИЛИ 43 43 закрыты, на их выходах сигналов не будет. Кроме того, данный сигнал х с выходов информационных бло 1ков 1 и 1 также поступает через открытые элементы И 2 и 2на перйвые входы 32 и 32) блока 4 и через элемент ИЛИ 9 в регистр 10. От входов 32 и 32 сигнал х...

Номер патента: 963044

Опубликовано: 30.09.1982

Автор: Финаев

МПК: G08C 15/06

Метки: адресного, коммутацией, сообщений

...номеру вторым выходом блока 5 управление и каналам 9-9 и 1 передачи сообщений (1=1,в, где в - общее число выходов узла 15, блока 5 и каналов 9.), то каждая логическая Функция У представляет собой дизъюнктивно нормальную форму допустижх адресов Х и задается проэктировциками сети связи. Таким образом, при поступлении адреса Х наТехнико-экономическое преимущество предлагаемого устройства состоит в том, что в нем решены следующие важные технические задачи, исключающие потери сообщений: осуществлен. контроль заполнения элементов памяти 1 реализована обратная связь с источни-, ками сообщений, причем, если заняты все элементы памяти, связанные с допустимыми каналами передач, то осуществляется выдача сигнала источнику о невозможности передачи...

Номер патента: 963043

Опубликовано: 30.09.1982

Автор: Финаев

МПК: G08C 15/06

Метки: коммутации, сообщений

...источников 1, так как на выходах 38 ли на выходе 37 блока 2 есть потенциалы, снимаемое с нулевых выходов триггеров 31 ли. Под готовлен к приему элемент И 47, так как на входе 41 блока 6 входных воздействий нет потенциала от выхода 25 блока 15 кроссовых соединений, и, кроме того, на вход 39 регистра 43 адреса подается потенциал с выхода 54 блока 10 управления, разрешающий запись кода адреса. На выходах 53 л, блока 10 управлениянег потенциала.Пусть сообщение, не требующее кроссового соединения, поступает с выхода источника 11. сообщений (Фиг. 5), Сообщение с выхода источника Т поступает на соответствующий вход 27 блока 2 и через открытый элемент И 3, элемент ИЛИ 4 на вход, 40 блока 6 входных воздействий, а также через открытый элемент И...

Номер патента: 955018

Опубликовано: 30.08.1982

Авторы: Надточий, Финаев

МПК: G06F 3/04

Метки: коммутацией, сообщений

...кодам 0;, будут поданы через элементы И 4 йа входы 16 и блока 11. Узел 16 устанавливает соответствие коду узла коммутации исходящих направлений передач, т.е. определяет номера выходных шин 23 устройства, по которым возможна коммутация сообщений. Так, если к узлу коммутации с кодом Ь возможна передача по на" правлениям 23, 23,2 23 то импульсы будут на первом, втором и четвертом выходах узла 16, Реализуется узел 16 как дешифратор, каждый выход которого однозначно определяет кодовую комбинацию единственного узла коммутации, а выходы дешифратора подсоединены через элементы ИЛИ по закону возможных направлений передач. Например, если к 1-му узлу коммутации возможна передача по направлениям 23,235, 23 ь, то 1-ый выход дешифратора будет...

Номер патента: 940198

Опубликовано: 30.06.1982

Автор: Финаев

МПК: G08C 19/28

Метки: информации, передачи, приема

...связи.Блок 7 управления содержит вероят О чостный автомат и каждое его действие оценивается сигналами "Поощрение" за -рааильное его действие и "Штраф" за неверное действие вероятностного автомата, а, следовательно, и блока 7 уп равления.ераый блок 5 контроля осуществляет определение соответствия управляющего действия блока 7 управления известным маршрутом с минимальным сред:;и числом промежуточных узлов коммутации по выбранному исходящему направлению (фиг. 6), При этом на первые входы 47 первого блока 5 контроля подается от блока 4 записи адреса55 адрес назначения сообщения, а на один из вторых входов 48 - потенциал с выхода блока 7 управления, определяющий направление коммутации. Де 98 8шифратор 49 маршрутов устанавливает, какие...

Номер патента: 931173

Опубликовано: 30.05.1982

Авторы: Лисицина, Мишенькин, Мозговой, Никулин, Педдер, Финаев

МПК: A61B 17/00, A61K 31/573, A61N 1/30 ...

Метки: биотканей, соединения

...температурную дестукцию биотканей в зоне соединения, что не безразлично для дальнейшей их регенерации.Кроме того, после частичного испарения жидкого лекарственного препарата на границе раздела с волноводом, а также дополнительной его импрегнации в соединяемые слои биотканей в зоне соединения и в прилежащей к ней области создается длительно существующее "дено" лекарственного препарата, который затем в процессе регенерации зоны соединения, взаимодействуя с притекающими тканевыми жидкостями, обеспечивает активную антисептику зоны регенерации, а при применении эмульсии гидрокортизона так же и способствует ей.П р и м е р 1, Термографирование процесса ультразвукового соединения биотканей ю У 1 го(фасциальные лоскуты толщиной 02 - 0,5...

Номер патента: 929072

Опубликовано: 23.05.1982

Авторы: Бяллер, Казаковцев, Лощилов, Мишенькин, Мозговой, Никулин, Педдер, Саврасов, Финаев

МПК: A61B 17/00

Метки: биотканей, костному, ложу, фиксации

...и статическим давлением осуществляют до тех пор, пока заплечики формируюшейся фиксирующей головки 8 не придут в плотный контакт с трансплантатом 1, образуя не- разъемное соединение (фиг. 7). Данную последовательность приемов повторяют в зависимости от получения необходимого количества точечных швов, регламентируемого величиной периметра трансплантата 1 и получаемого неразъемного соединения биотканей различной структуры и плотности.Предлагаемый способ апробирован на кроликах при моделировании 111 и 1 Ч вариантов тимпанопластики по Вульштейну. При этом использовали аутотрансплантаты фасций и хрящ ушной раковины кролика. В ходе апробации доказана возможность фиксации биотканей различной структуры и плотности относительно костного...

Номер патента: 926671

Опубликовано: 07.05.1982

Авторы: Гельфгат, Финаев

МПК: G06G 7/122

Метки: выбора, оптимальных, решений

...1, , пв зависимости от диапазона изменения количественных оценок параметров объекта ххд, причем х определяетло.1-ую границу изменения важности х -параметра объекта,Устройство работает следующимобразом.Исходная ситуация в виде сигналов х,х, характеризующих изменения параметров оценки, от блока1 датчиков оцениваемой ситуации поступают на первые входы блока 2 обобщения первого уровня и входы 13 -13 я соответственно блока 3 пороговых элементов.В зависимости от уровней сигналовдатчиков блока 1 аналого-цифровыепреобразователи 15, -15 вырабатываюткодовые значения, определяемые множествами Я, -Я,причем каждому элементу ЗРЯсоответствует однозначноквант изменения параметра х, Весовыекоэффициенты критерия Г оценке ситуаций хранятся в...

Номер патента: 925322

Опубликовано: 07.05.1982

Авторы: Говоров, Горячев, Мозговой, Никулин, Педдер, Финаев

МПК: A61B 17/56, A61F 2/04

Метки: костей, лечения, переломов

...сеанса ле Очения.Способ применяется при лечении свежих и несросшихся переломов костей.В этих случаях эффективность метода отмечена при воздействии ультразвуковойэнергии как без непосредственного применения лекарственных препаратов, так ипри их применении с введением их черезполый резонансный волновод непосредственно в зону перелома. При этом вводится 2 О50/О-ный раствор ретаболила по 1 мл через 5 дней, воздействие ультразвуковойэнергией проводится ежедневно в течениеодной декады,Наиболее оптимальными для большинства патологических состояний являютсяследующие параметры режима озвучивания зоны перелома совместно о лекарственными препаратами:Частота ультразвуковых колебаний44 кГц.Амплитуда колебаний 20 - 30 мкм,Озвучивание импульсное со...

Номер патента: 925293

Опубликовано: 07.05.1982

Авторы: Герок, Гурари, Финаев

МПК: A23K 1/10

Метки: выработки, котел, муки, мясокостной

...мешалка 18вращается в одну сторону, а при выгрузкемясокостной муки из котла в другую.Детали корпуса 1 симметричные, Таким образом, при переходе с первого навторой этап работы котла присоединениетруб подачи пара и других не нарушается,Котел работает следующим образом.Срок работы котла от пуска до полного износа и его замены разделяется на дваэтапа.В середине первого этапа работы котла поворачиваются эксцентриковые стаканы .15 подшипников 16 и регулируется зазор,В конце первого этапа работы послеизноса первой части корпуса 1 котла корпус 1 переворачивается и начинает работать вторая часть корпуса 1, при этомпереднее днище 4 с разгрузочной горловиной 5 занимает первоначальное положение.В середине второго этапа регулируетсязазор с...

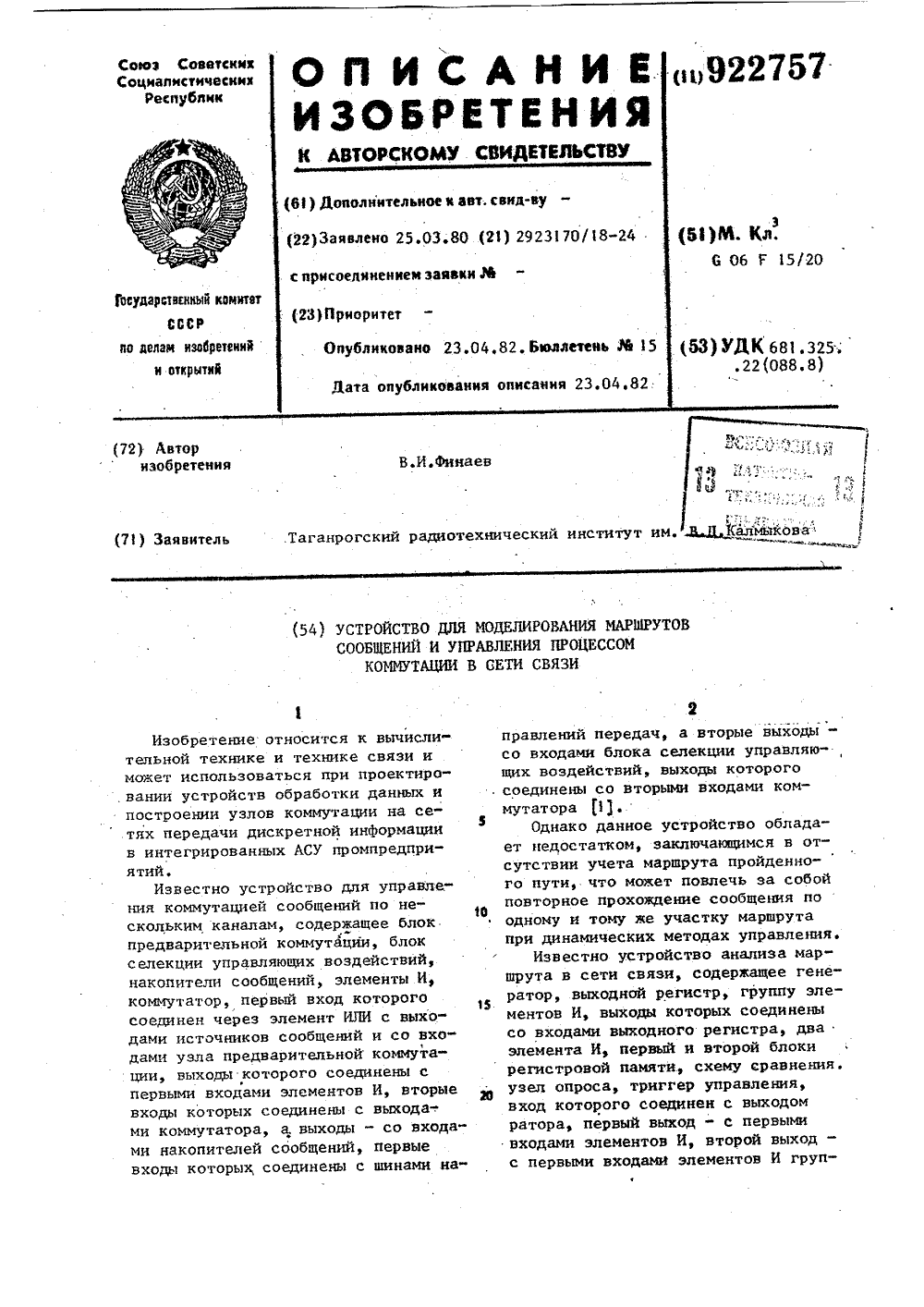

Номер патента: 922757

Опубликовано: 23.04.1982

Автор: Финаев

МПК: G06F 15/163, G06F 15/173, G06F 15/177 ...

Метки: коммутации, маршрутов, моделирования, процессом, связи, сети, сообщений

...повторение дважды УКЗ (фиг. 3). Функциональное назначение рассматриваемого устройства состоит в исключении возможности повторного прохождения одногои того же сообщения по транзитным35участкам сети.По окончанию ввода кодов по вхо 4%ми 8, по входу 14 запускается генератор О, который синхронизирует ра 40боту блока 3 сравнения. Блок 3 сравнения осуществляет сравнение кодаблока 2 регистровой памяти и кодаблока 5 регистровой памяти (код аи код Ь на фиг. 2), Если коды отличаются (фиг, 2), то на первом выходе45 .блока 3 сравнения имеется потенциал, а на втором выходе потенциал отсутствует. Если же коды одинаковы (нафиг. 2 одинаковы коды аи Ь, т,е.это есть код уже пройденного сообщением узла коммутации), то потенциалимеется на втором выходе и...
