Финаев

Номер патента: 1281501

Опубликовано: 07.01.1987

Автор: Финаев

МПК: B66C 1/68

Метки: консольная, траверса

...сидящие на оси 21, иупор 22. В нижней части 1 траверсы расположены блоки 23 на осях т 24.Верхняя 2 и нижняя 1 части траверсыстягиваются тросом 25, связанным с перемещающимся по нижней части тра версыпротивовесом 26. Траверса в сборе навешивается через кольцо 27 на крюк 28 подъемно-транспортной машины. На крюковую подвеску 29 через стропы 30 навешивается подним ае м ы й груз 31.Устройство работает следующим образом.В исходном положении центр тяжеститраверсы находится на вертикальной осикрюка 28, а противовес 26 - в левом крайнем положении. При начале подъема груза31 происходит подъем всей траверсы при неподвижном грузе, при этом происходит натяжение стропов 30 и троса 25, которыйдавит на блок 12, в результате чего последний опускается,...

Номер патента: 1278873

Опубликовано: 23.12.1986

Авторы: Горбиков, Фабрикант, Финаев

МПК: G06F 13/20

Метки: каналов, связи, сопряжения, эвм

...22, байта "Нача ло сообщения . При этом через элемент24 задержки (фиг,З) переключается в состояние "1" триггер 25, потенциал с выхода которого разрешает прохождение сигнала записи с входа 4 через 50элемент И 26 на вход записи ячейки .23.Следующие за байтом "Начало сообщения" байты кода приоритета заносятся в соответствующие ячейки 23, пос ле чего на выходе 80 (фиг.9) последней ячейки 23 появляется сигнал, который запрещает прохождение сигнала записи через элемент И 26. После приема последнего байта сообщения - байта "Конец сообщения" и дешифрования этого байта дешифратором 22 переключается в состояние "1" триггер 27 (фиг.З), на выходе которого Формируется сигнал запроса на выход 6, Дешифрирование номера приоритета производится...

Номер патента: 1273943

Опубликовано: 30.11.1986

Авторы: Финаев, Шпренгер

МПК: G06N 7/08

Метки: дискретной, информации, канала, моделирования, передачи

...ы, = 5,к = 4, о= 1 (сообщенийв единицу времени). Тогда элементИЛИ 19, имеет пять входов, ИЛИ 19имеет четыре входа, ИЛИ 19 з одновходовый, а регистр 18 сдвига имеет десять разрядных выходов. Таким образом, на выходах 21 генератора 1сообщений появляются потенциалы(длительность, задаваемой формирова"телями 20)интенсивность появлениякоторых определяется заданными интенсивностями потоков. Пусть потенциал формируется на Г-ом выходе 21генератора 1, указывая на то, что вканал поступило сообшение Г-го потока, закодированное кодом длины (и)Далее рассматривается кодирование кокодом, длиной - 1, так как матрица3 Р,имеет размерность и х п; в нейучитывается пребывание канала в состоянии ноль ошибок. На фиг. 5 приведена схема для реализации...

Номер патента: 1273187

Опубликовано: 30.11.1986

Авторы: Николаева, Терлеева, Финаев

МПК: B07B 1/28, B07B 1/40

Метки: классификатор

...которой равномерно расположены по окружности пружины 2 сустановленным на них вибростолом 3,На вибростоле 3 закреплены вертикально размещенный цилиндрический корпус4 и концентрично с ним установленныецилиндрические сита 5 и 6. На внутренней поверхности цилиндрическихсит б и 5 и цилиндрического корпуса4 закреплены соответственно внутренний 7, промежуточный 8 и наружный 9винтовые желоба, в промежутках междукоторыми на поверхчости вибростолажестко установлены конусные зонты 10,11 и 12. Классификатор включает вибратор центробежного типа, выполненный в виде кривошипного механизма,и дополнительнйй вибратор с вертикальным направлением вибраций,Кривошипный механизм включает наружную обойму 13 и шип 14 с эксцентричным выступом 15, Обойма...

Номер патента: 1265767

Опубликовано: 23.10.1986

Авторы: Дурницкий, Финаев

МПК: G06F 7/58

Метки: времени, генератор, интервалов, случайных

...на вход 1, При таком условии единица находится в момент опроса налюбом из выходов регистра 5 с равной вероятностью.Для преобразования случайных импульсов, появляющихся на выходе регистра 5, в случайные интервалы времени в данном устройстве применены одновибраторы 6.Длительность импульсов, генерируемых каждым одновибратором 6, выбирается в соответствии с функцией распределения потока событий, интервалы между моментами наступления которых моделируют данное устройство, и требуемой точностью моделирования.Исходные данные для моделирования получаются в результате обработки статистических данных исследования реального процесса, интервалы времени между событиями в котором необходимо промоделировать. Обработка статистики позволит...

Номер патента: 1251877

Опубликовано: 23.08.1986

Авторы: Лощилов, Осна, Педдер, Саврасов, Татаринцев, Финаев

МПК: A61B 17/00, A61N 7/00

Метки: головного, контузионных, лечения, мозга, очагов, хирургического

...В 6 ли (и сг(нцк 3(иутренних камер чц.(гз, Г(3.(зр)ьнц-с геолцвых цт;еелов. Критериями дффективнцсти обработки очага могут сллжить ззпддзнис чз)з в треианационном дефекте, иявление егц пульсации, капилярн 1 крцвц)цчие)цс Ги, )ц гре 6 ук)щей специаль. Н 1, ЧСР ЕМСГД 3 Пр,к е 1)ц.)ьИй 1., 4 годы. Диз)нцз сирипцс)улс нии: 0)крытый цскцльчатый проникдк)ций исрслцм чсшуи л 6 ной кости с лцКдЛЬНЫЧ рд 51.5)КС)СЛ( Н.ИЕ(.СНс( .)СВИ .6.нц)1,0,133, ( у 6;)р;)х)ци,;3.3 ьн(н) крцнци )лия 1 И С,11 ри Гслс,(ц)5)н 33 вырдженз 06 щемцзп 1(зя симгцл(зтик;5, неукрцгил(дя рвоты, Гр)е,еНЦС)ь Ц(ЛУ;)ННИС НЫРджННОй СтСИЕНИ ОЧД1(я(зя сичпгцл(д)ика )ц Выражена. Пц рент СНЦГРДЧЧ)Л 1 СРС 31 НЫЯВР 1НЦ ГЛЧ 60 КС 3 Рникнцн( н)ц интрдкрзнизлшц ло 45 О мм)ч(.,)к...

Номер патента: 1251096

Опубликовано: 15.08.1986

Авторы: Беликова, Фабрикант, Финаев

МПК: G06N 7/08

Метки: моделирования, объектов, стохастических

...узла 33; умножения, а третийвход соединен с выходом элемента 47,задержки и с третьим входом умножителя 45;, выходы 49;,-49; сумматора48, соединены с выходами узла 33умножения,В узле 35 суммирования блока 9вычисления функционала стратегийинформационные входы 49, -49 , (1=р) соединены соответственно спервыми входами групп элементовИ 50,-50 , вторые входы которых соединены с управляющими входами 41;соответственно, а выходы элементов Ясоединены с соответствующими входами группы элементов ИЛИ 51 -51,выходы которых соединены с входамисумматора 52, выходы 13-1 Зр которого соединены с выходами узла 35суммирования блока 9 вычисленияфункционала стратегий.Устройство для моделирования стохастических объектов работает Следующим образом.На...

Номер патента: 1245419

Опубликовано: 23.07.1986

Авторы: Антонов, Васильев, Гаврилов, Николаева, Попов, Финаев

МПК: B23G 5/06

Метки: заточки, метчика

...пера относительно шлифовального круга, устанавливаемого под углом, равным углу подьема резьбы и углу наклона фланкируемого профиля. Подачу на глубину шлифования производят на каждый ход стола резьбошлифовального станка. Относительное перемещение затачиваемого метчика и шлифовального круга выполняется по копиру,В процессе заточки имеет место прерывистый контакт, при котором шлифовальный круг и затачиваемый инструмент периодически выходят из контакта, Заточка осуществляется за много проходов при значительных продольныхподачах,ФФ 8 Составитель С, Ласточкиорректор М По ехред Г,Гер едактор Л. Саб каз 4636 Тираж одписн ВНИИПИ Государственного комитета по делам изобретений и открыти113035, Москва, Ж, Раушская наб 4...

Номер патента: 1245418

Опубликовано: 23.07.1986

Авторы: Антонов, Васильев, Гаврилов, Николаева, Попов, Финаев

МПК: B23G 5/06

Метки: глухом, метчик, нарезания, отверстии, резьбы

...на половину ширины пера от переднеиповерхности метчика.45418 гной 1, режущей и калибрующей 2реэьбовых частей снабжен режущимиэлементами,. Эти элементы формируются передней поверхностью 3 на стру"жечной канавке и задней поверхностькна наружной криволинейной частиера метчика. Наружная криволинейная часть при своем продолжениипереходит в цилиндрическую часть 5 10 пера 6. На заборной части метчика половина ширины каждого пера выполнена затылованной по наружному диаметру и эта затылованная часть расположе. на на участке, примыкающем к передней поверхности режущей кромки. Составитель С, ЛасточкинТехред В.Кадар Корректор М,дактор А. С исное аказ 3946/ Тираж 1001осударственного комитетдм изобретений и открытМосква, Ж, Раушская ПоСССРийаб, д...

Номер патента: 1242961

Опубликовано: 07.07.1986

Авторы: Горбиков, Финаев

МПК: G06F 11/10

Метки: сумматоров

...является инверсией первой, что позволяет генерировать требуемые последовательности сигналов четырехразрядным регистром сдвига. Проверку любого числа сумматоров можно производить за восемь тактов. Т +Т+Т к н 30 Исходя из изложенного, для организации процесса контроля имеем следующие начальные условия: по первой группе входов 6 фиксированного кода в первый регистр 7 сдвига заносится кодовая комбинация 0010, по второй группе входов 8 фиксированного кода во второй регистр сдвига заносится код 1110, Причем данные кодовые комбинации заносятся до подачи сигнала по входу 1.Таким образом, если все сумматоры 11 исправны, то на выходах сумматоров 13 и 14 по модулю два за восемь тактов - нулевые потенциалы. Тогда счетчик 3 досчитывает до...

Номер патента: 1236242

Опубликовано: 07.06.1986

Авторы: Гаврилов, Дмитревич, Ерофеев, Николаева, Сергеев, Финаев

МПК: F16J 15/16

Метки: уплотнительное

...Изобретение относится к уплотнительной технике и может быть использовано для уплотнения подвижных один относительно другого элементов.Цель изобретения - повышение надежности устройства при высоких давлениях уплотняемой среды за счет образования дополнительных зон уплотнения за счет деформации тонкостенной гильзы направляющего элемента.На фиг. 1 показано уплотнительное устройство, разрез; на фиг. 2 - схема деформации тонкостенной гильзы.Подвижный элемент 1 (например, вал или шток) охватывает направляющий элемент 2, выполненный в виде двух кольцевых элементов 3 и 4, соединенных тонкостенной гильзой 5. Направляющий элемент 2 поджат пружиной 6, а его осевое перемещение под действием пружины предотвращается ограничительным элементом,...

Номер патента: 1230981

Опубликовано: 15.05.1986

Авторы: Николаева, Терлеева, Финаев

МПК: B66F 3/08

Метки: винтовой, подъемник

...пары запрессована в корпус, а гайка 7 дополнительной винтовой пары установлена на упорном подшипнике 8 и радиальном под.мпнике 9. Винт основной винтовой пары через щпицевое соединение сопряжен с зубчатой шестерней 10, уста. новленной на радиальном подшипнике 11. Радиальные и упорный подшипники размещены на стаканах 12 и 13, установленных на корпусе домкрата, Гайка 7 дополнительной винтовой пары снабжена зубчатым венцом и является составным элементом зубчатой передачи. Эта гайка через шестерню 14, снабженную двумя внешними и одним внутренним зубчатыми венцами, шестерню (сателлит) 15, установленную на водиле 16, и шестерню 17 взаимодействует с электродвигателем 18, а также через шестерни 19 и 20 - с электрозанный дополнительной зубчатой...

Номер патента: 1229771

Опубликовано: 07.05.1986

Авторы: Минаев, Саримахмудов, Финаев

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...как второе требование первого приоритета будет задержано на время, оставшееся до конца обслуживания требования, поступившего ранее, то включается в работу блок 8 формирования времени задержки, определяющий время задержки требований первого приоритета. Функционирует он следующим образом. Потенциал с информационного входа 18 проходит через элемент ИЛИ 37. С появлением импульса на входе 11 через элемент И 38 триггер 39 будет переброшен в единичное состояние. На выходе 13 блока 8 и устройства появится потенциал, причем длительность его будет равна времени нахождения требования в очереди. Потенциал с единичного выхода триггера 39, подается также и на. элемент ИЛИ 43, срабатывающий по заднему фронту, и на формирователь 44 , который...

Номер патента: 1202784

Опубликовано: 07.01.1986

Авторы: Николаева, Финаев

МПК: B23Q 3/00

Метки: зажимное

...сопрягаемые с плоскими поверхностями ленты, выполнены с про 1Изобретение относится к машиностроению и может быть использовано для закрепления изделий при выполнении целевых операций.Цель изобретения - снижение металлоемкости подвижных элементов и уменьшение габаритов устройства.На фиг. 1 изображено предлагаемое устройство, общий вид в разрезе; на фиг. 2 - сечение А-А на фиг. 1.Устройство состоит из размещенного в корпусе 1 плунжера 2, взаимодействующего с клиновым элементом 3, закрепленным на ленте 4, установленной на направляющих 5. Концы ленты 4 изогнуты и закреплены на корпусе 1, образуя с его стенками и с дугообразными перегородками 6 камеры 7 и 8 для подвода рабочей среды. Плунжер 2 кинематически связан подпружиненным...

Номер патента: 1202781

Опубликовано: 07.01.1986

Авторы: Борочин, Вивденко, Терлеева, Финаев, Финаева

МПК: B23Q 3/00

Метки: закрепления, нежестких

...элементом 1 О, обеспечивает перемещение детали 2 вдоль оси корпуса 1. Электромагнитная обмотка 8 размещена на подвижных ложементах 11, подпружиненных пружиной 12 растяжения, подключенной к генератору 13 тока (фиг, 3) с возможностью отключения прерывателем 14 тока, На ложементах 11 размещена измерительная катушка 15, подключенная к источнику тока не показан) через индикатор 16 с возможностью отключения прерывателем 17 тока. В корпусеразмещена пневмокамера в виде дюритового шланга 18 со шту-оцером 19 на одном конце шланга 18 и заглушкой на другом конце не показан) .Устройство работает следующим образом. 8 2У каждой очередной детали 2 перед установкой в устройство измеряют, фактический технологический размер поверхности детали 2 с...

Номер патента: 1200297

Опубликовано: 23.12.1985

Авторы: Кононова, Ланкин, Финаев

МПК: G06N 7/08

Метки: автомат, вероятностный

...п где Р " - вероятность перехода веро 6ятностного автомата из 1-го состояния в )-е при подаче на вход 1 1 управляющего сигнала х. Коды матрицпереходных вероятностей заносятся 25в узлы 14 памяти.Управляющие сигналы х, подаютсяв блоке 2 на первые входы коммутатора 12 ( фиг. 2 ). По приходу входного сигнала х, коды матрицы Р,.подаются на установочные входы блока 4 задания законов распределений,Синхронизация работы вероятностного автомата осуществляется импуль сами генератора 8 тактовых импульсов, импульсы с выхода которого подаются на входы блока 5 генерациислучайного кода, управляющие входыкоммутатора 9 и блока 7 определе ния состояний.Алгоритм работы вероятностногоавтомата состоит в следующем. В соответствии с поступившим сигналом х.в...

Номер патента: 1200296

Опубликовано: 23.12.1985

Авторы: Агаркова, Финаев

МПК: G06N 7/08

Метки: автомат, вероятностный

...входом второго элемента И 38, второй вход которого соединен с выходом генератора 39 пуассоновского потока импуЛГсов, а выход соединен с тактовьп входом регистра 40, вход переполнения котороко соединен с,соответствующими входом регистра .4 О и вхо 45 дом кодера 41, остальные входы которого соединены с выходами регистра 40, а выходы - с вторыми входами первых элементов И 37 - 371, выходы которых соединены с выходами 25 - 251, регистра 8 сдвига.В первой группе элементов И 1 О управляющий вход 36 соединен с первыми входами элементов И 421-42, вторые входы которых соединены с ин формационными входами первой группы элементов И 10, а выходы - с выходами 441 -441 первой группы элементов И 10. 296 . ФВо второй дополнительной группе элементов И 11...

Номер патента: 1195983

Опубликовано: 07.12.1985

Авторы: Бяллер, Деккер, Лощилов, Мозговой, Павлов, Педдер, Саврасов, Финаев

МПК: A61B 17/00, A61M 1/00, A61N 7/00 ...

Метки: внутрилегочной, полости

...внутрилегочных полостей различной этиологии.Цель изобретения - повышение эффектйвности очистки внутрилегочной полости без вскрытия грудной клетки.Способ осуществляется, следующим образом.Волновод УЗ инструмента вводят через бронхоскоп под рентгеноконтролем в зону бифуркации трахеи до проникновения конца волновода до устья дренирующего бронха. Затем перед подачей УЗ энергии задают давление жидкости в полости волновода для обеспечения требуемого изгиба дистального конца волновода и поворачивают волновод в просвет дренирующего бронха с последующим перемещением в этом бронхе до проникновения в полость конца волновода, а затем создают рабочее давление жидкой среда в полости волновода и воздействуют на ткань низкочастотными УЗ...

Номер патента: 1195102

Опубликовано: 30.11.1985

Авторы: Гаврилов, Финаев, Финаева

МПК: F16J 15/48

Метки: поршня, уплотнения

...Эти силы воздействия возникают при движении поршня в цилиндре путем инерционного перемещения механизма по его основанию. Это перемещение механизма обусловлено действием кольцеобразного диска, который от инерционных сил при движении поршня приходит во вращение и поступательное перемещение вдоль оси поршня благодаря связи на несамотормозящей резьбовой паре с основанием, при этом основание механизма имеет неподвижную связь с поршнем. Поступательное перемещение кольцеобразного диска через ряды шариков передается на стенки механизма, жестко связанные между собой стаканом 9. Перемещение стенок механизма вызывает повышение давления рабочей среды в замкнутой полости, а также дополнительно упруго деформирует уплотнительные элементы....

Номер патента: 1178966

Опубликовано: 15.09.1985

Авторы: Николаева, Руппель, Финаев

МПК: F15B 9/02

Метки: гидравлический, привод, следящий

...13. При уменьшенииэтого проходного сечения увеличивается сопротивление для протекания жидкости и, следовательно, увеличиваетсядавление Р рабочей жидкости в поршневой полости 20 при условии постоян,ного дросселирования рабочей жицкости через коническую щель из штоковой полости 5 в поршневую полость 20.Если разность усилий Р,(Р, + Р,) - Е,Р,равна величине сопротивления движению штока 2 т,еР 2 (Р 2 + Рз) Р 11= Р то поршень 3 начинает двигатьзф 35ся со скоростью, равной скорости поступательного перемещения витков9 и 10 задающего винта 7 с установившимся отставанием от исходногоположения, Это отставание называется ошибкой слежения или сигналомрассогласования,При увеличении этого проходногосечения от соответствующего среднемуположению витка...

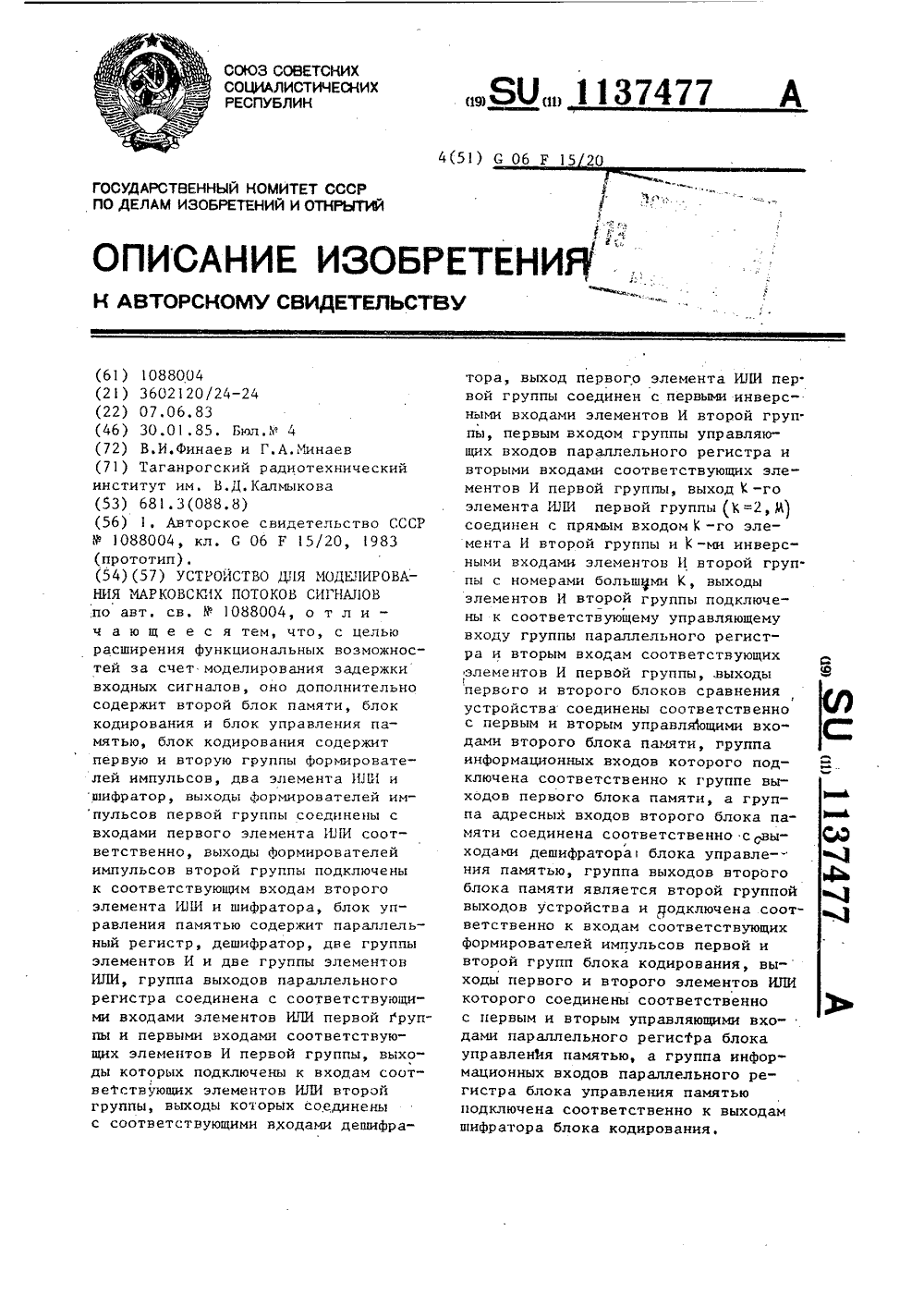

Номер патента: 1137477

Опубликовано: 30.01.1985

Авторы: Минаев, Финаев

МПК: G06F 7/58, G06N 7/08

Метки: марковских, моделирования, потоков, сигналов

...на максимально допустимую длину очереди,Наличие сигнала на первом выходе 141 говорит о том, что в системе нет требований и прибор обслужиУвания свободен. Наличие сигналана выходе 14, (1:2,й) говорит о том,что в системе находится-1 требование и одно обслуживается. Самасистема массового обслуживания какмарковская в этом случае находитсяв-м состоянии. Информация о последовательности входного и выходного потоков требований снимаетсясоответственно с выходов 16 и 17.С выходов 18 снимаются потенциалы,длины которых (во времени) несутинформацию о величинах отрезков времени заДержки требований в системемассового обслуживания.Генератор 4 тактовой частотызадает интервалы времени, равныепериоду следования его импульсов,Рассмотрим поблочно...

Номер патента: 1132294

Опубликовано: 30.12.1984

Авторы: Дементьев, Финаев

МПК: G06N 7/08

Метки: канала, моделирования, связи

...законов распределения, второй группой выходов которого являются выходы регистров группы всех узлов, а первой группой входов блока задания законов распределения является вторая группа входов всех схем сравнения группы, введены блок задержки, третий и четвертый коммутаторы, формирователь импульсов, второй и третий блоки памяти, схему сравнения кодов, блок пересчета вероятностей и бпок управления, состоящий из последовательно соединенных первого элемента ИЛИ, первого триггера, генератора тактовых импульсов и распределителя импульсов, выход переполнения которого подключен к другому вЗО 35 45 0 55 входу первого триггера, второго,третьего и четвертого элементов ИЛИ,формирователя импульса сброса, двухгрупп элементов И и второго триггера,...

Номер патента: 1128950

Опубликовано: 15.12.1984

Авторы: Бочеев, Говоров, Горячев, Педдер, Степаненко, Финаев

МПК: A61H 23/00

Метки: инфицированных, ран, ультразвуковой

...с частотойультразвуковых колебаний,Действиеэнергии пульсирующегомагнитного поля вызываетпериодические магнитные силовые воздействия на ферромагнитные частицы дляих отторжения (извлечения) из тканитела, и в потоке лекарственной жидкости удаляются из ран при их обработке.11289 3На фиг.1 изображено устройствоультразвуковой обработки инфицированных ран; на фиг.2 - волновод, поперечное сечение (А-А); на фиг.3рабочий торец волновода.Устройство содержит акустическийузел 1, подключенный к ультразвуковому генератору 2, волновод 3, а .также опорный элемент 4 и корпус 5.Волновод 3 снабжен кольцевым буртиком 6, на котором выполнена резьба 7,На волноводе размещены подвижныемагнитные силовые блоки 8, зафиксированные винтом 9. На этом же волноводе...

Номер патента: 1126833

Опубликовано: 30.11.1984

Авторы: Вивденко, Мизиряк, Патрикеичев, Финаев

МПК: G01N 3/08

Метки: дисков, испытания, машин, энергетических

...геометрических размеров Г 23Недостатком данного способа является то, что он не позволяет определить возможность коробления диска 25при его механической обработке,Цель изобретения - определениевозможности коробления диска при егомеханической обработке.Укаэанная цель достигается тем,что согласно способу испытания дисков энергетических машин, включающе.му упругое деформирование вращающегося с заданной частотой испытываемого диска путем приложения к немус одной стороны осевого усилия иконтроль его геометрических размеров, дополнительно прикладывают осевое усилие и с другой стороны дискаи одновременно производят электрохимическое травление его поверхности,причем приложение усилий осуществляют поочередно с каждой из сторон диска. На фиг1...

Номер патента: 1124436

Опубликовано: 15.11.1984

Авторы: Горбиков, Финаев

МПК: H03M 13/05

Метки: длины, информации, кодом, передачи, переменной, приема

...входамшифратора полиномов циклических кодов, выход блока преобразования сигналов подсоединен к входу прямогоканала связи, а на приемной стороне -последовательно соединенные перестраиваемый распределитель и блок выдачи 15 20 данных, а также цепи, состоящие изпоследовательно соединенных элементов И и декодеров, и блок преобразования сигналов, первый выход которогоподсоединен к объединенньи входамэлементов И и первому дополнительному входу блока выдачи данных, второйвыход блока преобразования.сигналоФподсоединен к входу перестраиваемогораспределителя, объединеннж вторымвходам декодеров и к второму дополнительному входу блока выдачи данных,вторые входы элементов И подключенык соответствующим входам перестраиваемого...

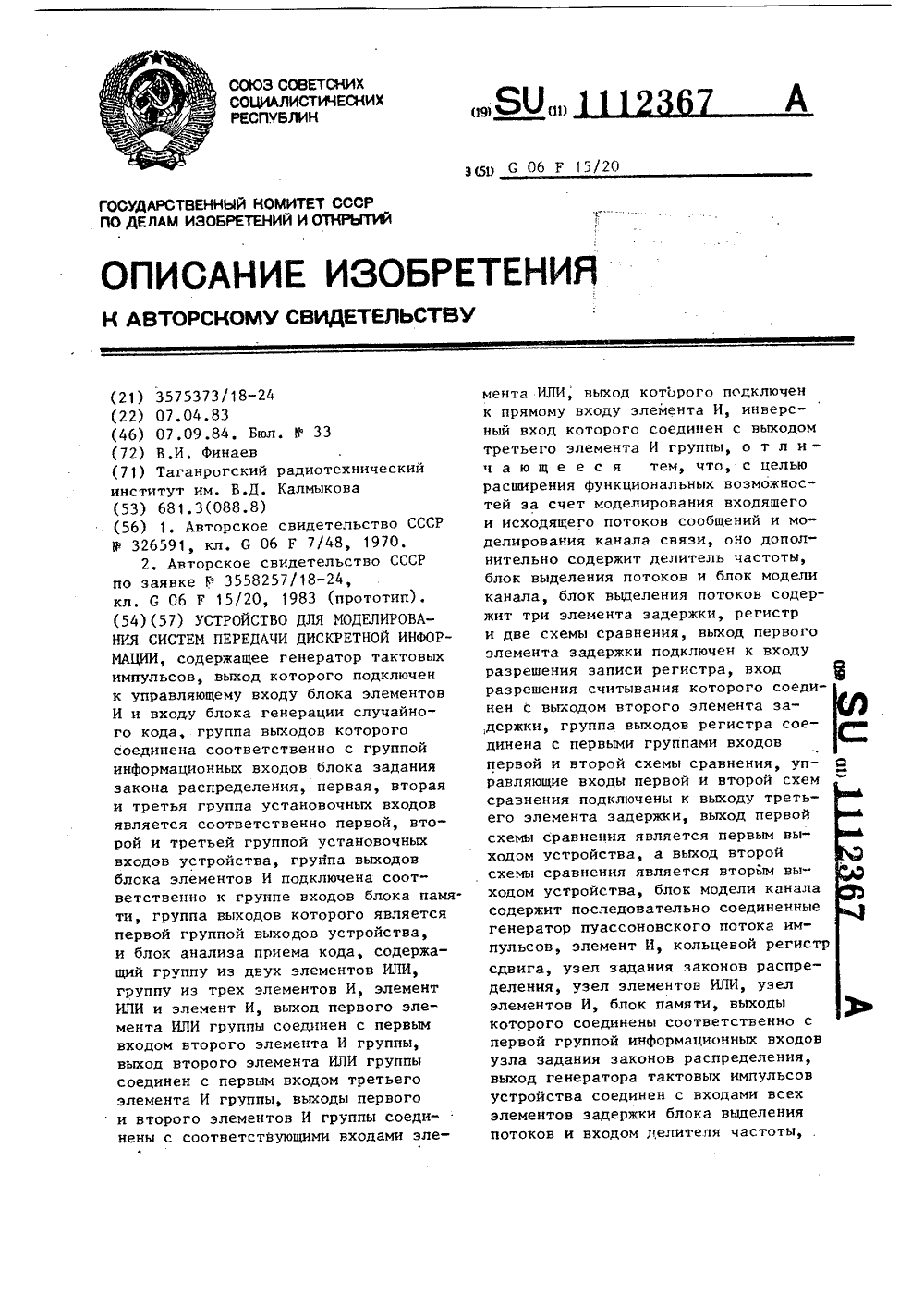

Номер патента: 1112367

Опубликовано: 07.09.1984

Автор: Финаев

МПК: G06N 7/08

Метки: дискретной, информации, моделирования, передачи, систем

...группы, пятую группу 35 элементов И с выходами 36, вход 3735 Рблока, элемент НЕ 38, шестую группу39 элементов И, вторую группу 40 элементов ИЛИ, группу 41 выходов,Блок 8 выделения потоков содержитпервый 42, второй 43 и третий 44 зле 40менты задержки, регистр 45, первую46 и вторую 47 схемы сравнения,Блок 12 анализа приема кода содержит группу 48 элементов ИЛИ, группу49 элементов И, элемент ИЛИ 50 иэлемент И 51. ность того, что в систему на такте Т+ 1 не поступит сообщение при условии, что на такте Т в системе не было сообщения, Ч - вероятность то. го, что в систему на такте Т+1. поступит сообщение при условии, что на такте Т в системе не было сообщения,Вероятностии 7 О, моделируют аналитически начальное состояние системы, когда в...

Номер патента: 1109927

Опубликовано: 23.08.1984

Авторы: Жабский, Финаев

МПК: H04L 5/22

Метки: адаптивная, информации, передачи

...другим входамблока выдачи данных, на передающейстороне введены блок генераторовчастот и блок оценки состояний канала, выходы которого подключены к входам перестраиваемого распределителяи блока генераторов частот, выходкоторого подключен к второму входусогласующего блока, при этом выходыраспределителя соединены с входамиблока оценки состояний канала, ксоответствующему входу которого подключен первый выход перестраиваемогораспределителя, а на приемной стороне введен дешифратор, входы и выходы которого соединены соответственно с дополнительными выходами согласующего блока и входами перестраиваемого распределителя. На чертеже представлена структурная схема предложенной адаптивной системы.Система содержит на передающей стороне 1...

Номер патента: 1108455

Опубликовано: 15.08.1984

Автор: Финаев

МПК: G06F 15/173, G06F 17/00, G06F 17/18 ...

Метки: автомат, вероятностный

...И 17 -17 1,1, групп, а разрядные выходы 22 1 -221, соединены с выходами соответствующих элементов и 1911 -19 1 В группе элементов И 9 управляющий вход 23 соединен с первыми входами элементов И 24.1- 241, выходы соединены с выходами 261-261, элементов И 24, вторые входы которых соединены с информационными входами 251 -251, группы. В блоке элементов ИЛЙ 10 входы 221 -22, соединены со входами соответствующих элементов ИЛИ 271-271111 424 выходы которых соединены с выходами 251 -251, блока 10. В запоминающемустройстве 12 входы 26 -26 соедине 1ны с единичными входами соответствующих триггеров 281-28 ,нулевые 5входы которых соединены с выходамисоответствующих элементов ИЛИ 29129 , а единичные выходы соединеныс выходами 21 -21 блока 12 и...

Номер патента: 1105690

Опубликовано: 30.07.1984

Авторы: Терлеева, Финаев, Финаева

МПК: F04C 2/08

Метки: многошестеренный, насос

...насос, содержащий ведущую н ведомую шестерни внешнего зацепления, размещенные в расточках корпуса, с образованием камер всасывация и нагнетания рабочей жидкости и каналы подвода и отвода рабочей жидкости, причем веду 1 цая шестерня входит в зацепление одновременно по меньшей мере с двумя ведомыми шестернями, цри этом камеры нагнетания и всасывация расположены поочередно с внешней и внутренней стороны линии, соединяющей геометрические оси шестерен 2).Недостатком мн ого шестерен но го насоса является низкий механический КПД.Пель изобретения -- повышение механического КПД путем разгрузки шестерен от действия радиальных сил. Указанная цель достиг.ется тем, что в многошестеренном насосе, содержащем ведущую и ведомые шестерни внешнего...

Номер патента: 1099321

Опубликовано: 23.06.1984

Авторы: Авраменко, Горбиков, Тытарь, Финаев, Харчистов

МПК: G08C 19/28

Метки: дискретной, информации, передачи, приема

...блока памяти, третий вход которого соединен с третьим входом первого регистра, вторым входом второго регистра, и счетным входом второго триггера, единичный вход которого соединен с шестым входом блока памяти, пятый вход которого соединен с нулевыми входами первого и второго триггеров, первым входом третьего регистра и нулевым входом третьего триггера, счетный вход которого соединен с четвертым входом блока памяти, выход которого соединен с единичным выходом третьего триггера, единичный вход которого соединен с выходом элемента ИЛИ, входы которого соединены с выходом элемента ИЛИ, входы которого соединены с выходами первой группы элементов И, первые входы которых соединены соответственно с выходами третьего регистра, второй вход...
