F27D — Конструктивные элементы или оборудование нагревательных, обжиговых, плавильных или ретортных печей, используемые более чем в одном типе печей

Номер патента: 1732135

Опубликовано: 07.05.1992

Авторы: Избасханов, Касьянов, Коган, Колосов, Кремерман, Найманбаев, Нысанбеков, Табынбаев, Устимов, Шачнев

МПК: F27D 9/00

Метки: кессонирующий, металлургической, печи, элемент

...службы.Сущность изобретения заключается в следующем.Более близкое расположение мест подсоединения крайних каналов внешнего контура циркуляции хладагента к центральному подводу воды на входном коллекторе обеспечивает на входе в канал более высокое давление охлаждающей жидкости, нежели ее давление по краям коллектора. С другой стороны, перемещение мест подсоединения крайних каналов ближе к отводу пароводяной смеси выходного коллектора сдвигает выход каждого канала в зону более низкого давления смеси, чем по краям коллектора. Таким образом, давление напора, действующего на массу жидкости в крайних каналах и равного по величине разности абсолютных давлений жидкости на входе канала и его выходе, резко увеличивается, что способствует более...

Номер патента: 1733887

Опубликовано: 15.05.1992

Авторы: Джумысшиев, Диханбаев, Избасханов, Ключников, Ковалев, Коропов, Морозов

МПК: F27D 3/14

Метки: загрузки, непрерывной, расплава

...и удаленным от свободного конца желоба не более чем на две его длины, причем загрузочное устройство бака накопителя выполнено герметичным,На чертеже представлено устройство, общий вид,Устройство содержит реактор 1, бак-накопитель 2, канал 3, сопло 4, желоб 5, загрузочное устройство 6 и ковш 7, Реактор 1 соединен с баком-накопителем 2 каналом 3. В днище бака 2 установлено сопла 4. Желоб 5 соединен одним концом с каналом 3 и ориентирован вдоль его оси, Сопло 4 удалено по оси канала от свободного конца желоба на расстояние (1), равное не более двух1733887 Рагллм Составитель Е,Рождественскаяедактор Л.Пчолинская Техред М.Моргентал Корректор Н.Ревск аказ 1660 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям...

Номер патента: 1733888

Опубликовано: 15.05.1992

Авторы: Петраш, Полунин

МПК: F27D 9/00

Метки: вращающейся, охлаждения, печи

...положительно отразится на сохранности самой печи и ее футеровки. Сам отражатель способствует не только изменению возможности большего или меньшего отделения потока для поступления в данное перфорационное отверстие, но и что более важно является экраном, исключающим при любых поворотах оси поступление лучистого потока на кожух теплоутилизационного устройства, Исключение воздействия лучистого потока с поверхности печи на кожух приводит к еще меньшим теплопотерям от кожуха в окружающую среду, а значит и повышению эффективности процесса теплоутилизации.На фиг, 1 представлено теплоутилизационное устройство, вид сбоку; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг, 2,Вокруг корпуса печи 1 закреплен кожух 2 с входным 3 и...

Номер патента: 1735694

Опубликовано: 23.05.1992

Авторы: Алферов, Боков

МПК: F27D 1/16

Метки: агрегатов, металлургических, торкретирования, факельного

...поднимая при этом рукава такия по пове хности наУстройство для факельноготоркретиро- же без их протягивания по и рвания металлургических агрегатов содер стила рабочей площадки,жит торкрет-фурму, з-ф 1 закрепленную в При отклонении рычага 5 от исходногоопорах механизма вращения, у2 в а ения, установлен- положения на угол, соответствующий достаного на приводнои тел жктележке 3 а также пнев- точному ходу тележки 3 вперед, противовесмотранспортную систему подачи4 дачи 7 входит в контакт с одним из двух конечныхторкрет-массы и двуплечийлечий рычаг 5, шар выключателей, переключающих привод тенирно закрепленный на тележкй на тележке 3 с по- лежки 3 на реверс. Аналогично происходитмощью оси 6, На одном плече рычага 5 переключение...

Номер патента: 1735695

Опубликовано: 23.05.1992

Авторы: Хомутова, Шпаков, Ярославцев

МПК: F27D 3/00

Метки: загрузки-выгрузки, нагревательных, печей

...техники безопасности при обслуживании печи, 55Поставленная цель достигается тем, чтоустройство для загрузки-выгрузки нагревательных печей содержит подвижную подовую плиту, каретку на роликовых опорах изапорный механизм, закрепленный на каретке и выполненный в виде направляющей втулки с пазами и установленной во втулке с воэможностью осевого перемещения и поворота захвата с упорами криволинейным пазом, контактирующими соответственно с пазами направляющей втулки и упором, закрепленным на подовой плите.На фиг.1 дано устройство, общий вид; на фиг.2 - то же, при выгрузке; на фиг.3 - узел на фиг.2; на фиг.4 - вид А на фиг.2,Устройство для загрузки-выгрузки нагревательных печей содержит каретку 1, установленную под печью на роликовых...

Номер патента: 1735696

Опубликовано: 23.05.1992

Авторы: Дубовцев, Попов, Сомова

МПК: F27D 3/00

Метки: выгрузки, опок, печей, прокалочных

...грани и сквозным пазом 5 10 (фиг,4), задняя стенка которого выполненасо скосом 6, Упор 7 (фиг,1) выполнен в виде двуплечего рычага. Ось 8 (фиг,6) размещена в горизонтальном пазу 9 упора 7, т.е, упор 7 установлен с возможностью поворота и и ро дольного перемещения относительно каретки 4. При этом конец 10 (фиг.2) одного плеча упора 7 размещен в сквозном пазу 5 (фиг.4) каретки 4, а на другом плече упора 7 (фиг.2) выполнен вертикальный паз 11 для 20 размещения на нем оси 12 (фиг.5) штанги 13неподвижного силового цилиндра 2 (сиг.2), Двуплечий захват 14 (фиг,1) размещен в качающихся направляющих 15, ось 16 качания которых совмещена с осью качания силового 25 цилиндра 3, Захват 14 (фиг,2) скользит понаправляющей 17, имеющей на передней...

Номер патента: 1735697

Опубликовано: 23.05.1992

Авторы: Ануфриев, Михалев, Сафронов

МПК: F27D 3/02

Метки: нагревательных, опора, печей, подовая, продольная

...ста 10 ли или сплава), так и футерованные, Нижняячасть рейтера изготовляется из более дешевых(менее жаропрочных) сталей и приваривается к трубе по всему периметру рамки(снаружи и внутри ее), Высота нижней части15 рейтера 25 - 50 мм, а высота верхней частивыступа рейтера может изменяться в зависимости от материала, Так, при цельнометаллических выступах общая высотарейтера 100 мм, а при футерованных 60 -20 70 мм. Ширина выступа рейтера может изменяться в зависимости от нагрузки, Прибольших нагрузках (толщина заготовки 320мм) ширина выступа "100 мм, при малыхнагрузках- 30 мм, Длина секции рейтера25 250 - 300 мм. Секции рейтера могут располагаться на трубе как вплотную, так и с зазором. Предлагаемая подовая опора можетбыть...

Номер патента: 1735698

Опубликовано: 23.05.1992

Автор: Руденко

МПК: F27D 3/02

Метки: печи, ролик, термической

...проточки, запо металлокерамическим материалом мическом напылении, 1 ил,ревательвышение ской печи опрочной способом щей каррама или металлиены кольлненные при терСрок службы в термической печи увеличивается в 2 - 10 раз.На чертеже изображен предложенный оолик,Ролик имеет две опорные шейки 1 и 1, бочку 2, состоящую из тела 2 а, изготовленного из жаропрочной стали и имеющего на цилиндрической рабочей поверхности кольцевые проточки 2 б и металлокерамические покрытия 2 в, часть материала которого размещена в проточках, а часть образует сплошную оболочку на поверхности бочки. Получают ролик термическим напылением металлокерамического материала на предварительно подготовленную металлическую поверхность бочки. Толщину проточек выбирают не...

Номер патента: 1735699

Опубликовано: 23.05.1992

Автор: Руденко

МПК: F27D 3/02

Метки: печной, ролик

...составляет половину высоты жидкого металла в неподвижном ролике, 1 ил,полкои, причем спиральная перегородка выполнена из двух частей, соединенных одна с другой в центре ролика, при этом части спиральной перегородки выполнены с противоположным направлением навивки, а высота полки перегородки составляет половину высоты слоя жидкого легкоплавкого металла.На чертеже изображен. печной ролик, Ролик содержит две опорные шейки 1, выполненные заодно с втулками 2, кожух бочки 3, соединенный с втулками сваркой. Полость, образованная кожухом бочки и втулками, заполнена на 30 - 500 объема жидким легкоплавким сплавом 4. Внутри полости установлена спиральная перегородка, прилегающая к стенке кожуха и состоящая из двух частей 5 и 6, соединенных одна с...

Номер патента: 1735700

Опубликовано: 23.05.1992

Авторы: Азизов, Гончаров, Маншилин, Хохлов

МПК: F27D 3/02

Метки: металла, методической, опора, печи, транспортирования

...рейтера улучшает условия для более надежного крепления теплоизоляции на трубе. Продольные трубы снабжены механизмом 4 их вращения вокруг продольной оси. Направление винтовой линии смежных глиссажныхтруб противоположно, что обеспечивает устойчивое поступательное перемещение загатовок в печи без перекоса их и смещения в поперечном направлении. В местах совместного контакта продольных и поперечных труб продольные установлены в опорах 5 вращения, которые обеспечивают снижение силовых нагрузок и износа оборудования. При этом в местах установки опор рейтеры выполнены прерывистыми (опоры вращения монтируются в местах разрыва рейтеров).При работе механизма вращения глиссажных труб происходит волнообразное перемещение гребней рейтеров вдоль печи....

Номер патента: 1735701

Опубликовано: 23.05.1992

Авторы: Букаранов, Гаврилов, Лоскутов, Чаплин

МПК: F27D 3/04

Метки: нагревательной, перемещения, печи

...а, тангенс которого больше коэффициента трения скольжения материала заготовок 6 о материал направляющей 1. Для подачи заготовок 6 в печи служит толкатель 7, а для удаления - захват 8, приводом которых является пневмоцилиндр 9. Для подачи заготовок 6 к толкателю 7 служит транспортер 10, а для нагретых заготовок к молоту или прессу - транспортер 11.Устройство работает следующим образом,В первоначальный момент происходит заполнение направляющей 1 заготовками 6 с помощью толкателя 7.Заготовки 6 проталкиваются внутрь печи 4, касаясь среднего ограничителя 2 до его края, затем они сползают по наклонной части направляющей 1 до ограничителя 3 и скатываются к началу направляющей 1. Захват 8 в этот период зафиксирован горизонтально и не...

Номер патента: 1735702

Опубликовано: 23.05.1992

Авторы: Мосалов, Шапошников

МПК: C21D 9/00, F27D 3/04

Метки: печной, рычажный, толкатель

...надежности рычажного толкателя, упрощение конструкции и удобствовам эксплуатации,Цель достигается тем, что каждая толкающая штанга выполнена составной, состоящей из неохлаждаемого сталкивателя, находящегося в печном п ространстве, и толкателя, установленного вне печи, соединенных между собой посредством распорныхвтулок, зазор между которыми заполнен теплоиэоляционным материалом.На фиг,1 изображен предлагаемый рычажный толкатель, общий вид; на фиг,2 - вид А на фиг,1; на фиг,3 - разрез Б-Б на фиг.2; на фиг.4 - разрез В-В на фиг.2.Рычажный тол катель состоит из рамы 1, на которой смонтированы привод 2 с зксцентриковым механизмом 3 толкания и опорные подшипники 4, в которых установлен промежуточный вал 5, связанный с зксцентриковым...

Номер патента: 1735703

Опубликовано: 23.05.1992

Авторы: Евсеев, Маков, Малышева

МПК: F27D 3/06

Метки: выгрузки, сыпучих

...под щелевой течкой, на плите симметрично продольной оси течки смонтирована треугольная призма, основания которой расположены параллельно плоскостям боковых сторонок течки,Установка треугольной призмы позволяет обеспечить равномерную проходимость и разгрузку материала в течке по всему сечению слоя. так как при движении плиты равномерно истекает материал из течки на наклонные грани призмы, в то время как при отсутствии призмы материал разгружается исключительно вдоль продольных граней течки, порождая зоны застоя в середине слоя. При нарушении симметрии призмы относительно продольной оси течки и при нарушениях параллельности оснований призмы боковым сторонам течки нарушается равномерность высвобождения объема и заполнения его материалом...

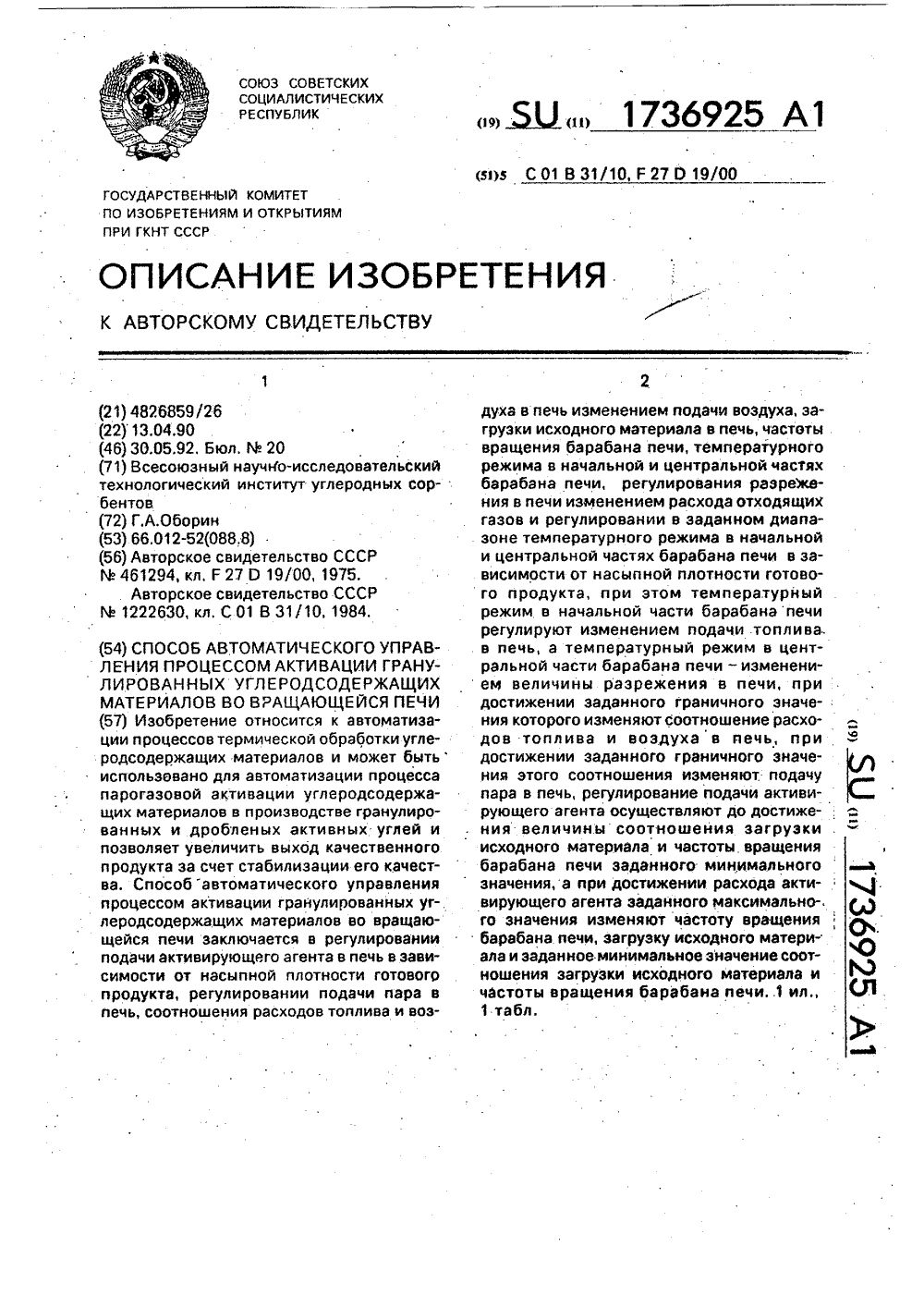

Номер патента: 1736925

Опубликовано: 30.05.1992

Автор: Оборин

МПК: C01B 31/10, F27D 19/00

Метки: активации, вращающейся, гранулированных, печи, процессом, углеродсодержащих

...пара на разбавление топочных газов, регу.лятор 30 насыпной плотности, регулятор 35 частоты вращения барабана, регулятор 43 расхода активирующего агента, устройство 37 соотношения сигналов, задатчики 16, 18, 25, 28, 33, 41, сумматоры 19, 21, 22; устройства 15, 24, 32, 36, 39 масштабирования сигналов; устройства 14, 20, 23, 26, 27, 31, 34, 38, 42 ограничения сигналов.Способ автоматического управления осуществляют следующим образом.Исходный материал поступает во вращающуюся печь 1 через доэирующее устройство 2, задание которому первоначально устанавливается задатчиком Э. Температурный режим контролируется датчиками 41 и 42 температуры, подключенными к регуляторам 10 и 11. Задание регуляторам 10 и 11 изначально устанавливается эадатчиком 18...

Номер патента: 1737242

Опубликовано: 30.05.1992

Автор: Мовшиц

МПК: F27D 3/06

Метки: загрузки-выгрузки, нагревательных, печей

...установленных последовательно на раме, одна из которых закреплена жестко, а другая - шарнирно посредством рычагов, жестко связанных между собой, а приводная тележка для перемещения по роликам выполнена с горизонтальными направляющими.Выполнение приспособления в виде двух пар направляющих роликов, установленных последовательно на раме, одна йз которых закреплена жестко, другая - шарнирно посредством рычагов, жестко связанных между собой, и выполнение приводной тележки для перемещения ее по роликам с горизонтальными направляющими позволяет добиться равномерной скорости подачи тележки в печь и извлечения ее из печи, что обеспечит плавный переход тележки в печь и обратно и повысит тем самым эксплуатационную надежность устройства.На фиг. 1...

Номер патента: 1737243

Опубликовано: 30.05.1992

Авторы: Григорьев, Зак, Перцев

МПК: F27D 15/02

Метки: охлаждения, псевдоожиженном, слое, сыпучего

...конца холодильника, т.е. слой материала уплотняется,что снижает эффективность теплообмена. Визвестном устройстве материал неравномерно распределяется по длине решетки,Наибольшее его скопление наблюдается взагрузочном конце и перед жалюзийнымирегуляторами, что ухудшает теплообмен вэтих местах, а в случае уменьшения уровняматериала приводит к нецелесообразномурасходу воздуха в средней части решетки.Цель изобретения - повышение надежности работы, удобства эксплуатации иуменьшение запыленности окружающегопространства,Поставленная цель достигается тем, чтоустройство снабжено датчиком давления,размещенным в напорной камере и соединенным с приводом транспортера, часть днища, примыкающая к транспортеру,выполнена сплошной, днище...

Номер патента: 1739861

Опубликовано: 07.06.1992

Автор: Вилльям

МПК: F27B 3/24, F27D 1/02

Метки: виде, водонепроницаемыми, водоохлаждаемая, закрытого, короба, охлаждения, панели, панель, печах, печей, плавильных, стенками

...агентатак, чтобы Р 1 Р 21 РЗ, где Р 1 равнодавлению у головок разбрызгиванияохлаждающего агента, Р 2 равно давлению газа в полости крышки, а РЗ равно давлению у выходных отверстий,охлаждающего агента. В нормальныхусловиях охлаждающая вода подаетсяпри нормальном спускном давлении Р 1величиной 2,45 кг/см 2 (избыточное)или выше. Предпочтительно давлениеР 2 газа составляет от 0,007 до1,4 кг/смэ выше давления РЗ .на выходном отверстии охлажцающего агента,которое близко к атмосферному давлению (одна атмосфера) или немного выше, как показано у датчиков 37 и38 давления. Для создания управляемого давлениягаза во внутреннем пространстве 25 крьппки 1 печи обычно необходимо уплотнить различные панели и стенкиконструкции крышки для предотвращения...

Номер патента: 1740438

Опубликовано: 15.06.1992

Автор: Борискин

МПК: C21D 1/04, F27D 5/00

Метки: изотермической, магнитов, отливок, термомагнитной

...5, снабженном крышкой 6, Приспособление помещается между полюсами электромагнита 7, Работа приспособления поясняется графиками изменения температуры теплоаккумулятора 8 и обрабатываемых отливок 9 во время изотермической термомагнитной обработки.Приспособление для изотермической термомагнитной обработки магнитов работает следующим образом.Нагретые до температуры однофазного состояния отливки магнитов 2 помещают в гнезда пресс-формы 1, изолированной кожухом 5 с крышкой 6 и находящейся между полюсами электромагнита, создающего магнитное поле,Как видно из графиков 8 и 9, на участке (аЬ) тепло, отдаваемое отливками магнитов, идет на разогрев аккумулятора до температуры плавления материала и для сплава Со - Еп с 60 - 70% Лп эта...

Номер патента: 1740439

Опубликовано: 15.06.1992

Авторы: Борташевич, Смоляр, Филатов, Шкилев

МПК: C21D 1/09, F27D 11/02

Метки: термической, цилиндрических

...вставляется деталь, имеющая цилиндрическую(или близкую к ней) форму, Для обеспечения 1740439 А 1фколбы, заполненной инертным газом, между кольцевыми электродами, установленными по торцам колбы (К) и соединенными с источником питания через блок разрядных конденсаторов, возникает электроразряд, Световая вспышка равномерно обрабатывается светом О. Коаксиально К установлен отражатель в виде трубы, позволяющий переизлучать всю энергию плазмы. Данное выполнение электродов обеспечивает равномерность распределения плазмы в К. Выполнение К тороидальной с протяженной полостью приближается к форме обрабатываемой О. 1 ил,равномерности обработки эту деталь можно вращать с определенной скоростью (операцию легко совместить с любым обрабатывающим...

Номер патента: 1740924

Опубликовано: 15.06.1992

Авторы: Гурвич, Жилкина, Минков

МПК: F27B 5/05, F27D 9/00

Метки: вакуумная, газовым, охлаждением, садки, электропечь

...корпус 1 и установленную внем с зазором нагревательную камеру 2,состоящую из нагревателей 3 и теплоизоляции 4, которая выполняется преимущественно из углеграфитовых или керамическихматериалов, В теплоизоляции 4 имеются отверстия для прохождения охлаждающегогаза. 8 зазоре между корпусом 1 и нагревательной камерой 2 установлены четыре перегородки 5, разделяющие внутреннеепространство печи на четыре квадранта 6, Вкаждом из квадрантов 6 имеется устройстводля ввода охлаждающего газа или вывода ввиде патрубков 7 и 8. Вводы и выводы газарасположены в симметричных относитель. но центра нагревательной камеры 2 квадрантах 6. Внутри нагревательной камерымежду теплаизоля цией 4 и нагревателями 3.а также между теплоизоляцией 4 и садкой...

Номер патента: 1740934

Опубликовано: 15.06.1992

Авторы: Карасенко, Москвитин, Шулико

МПК: F27D 1/16

Метки: горячего, кладки, коксовых, печей, ремонта, торкрет-фурма

...При необходимости замены торкрет-головки освобождают гайки штуцеров 10 и 12, Снимают торкрет-головку с согласующими патрубками 11 и устанавли вают новую торкрет-головку с ее индивидуальными согласующими патрубками, обеспечивающими точное сочленение головки с подающими трубопроводами.Для изменения длины торкрет-фурмы 30 используют конструкцию с многосекционной фермой, длину фурмы изменяют, оперируя количеством и длиной промежуточных секций в зависимости от величины зоны обслуживания, Например, при максимальной 35 глубине зоны обслуживания 2 м и наиболеерациональное количество промежуточных секций 2 при длине каждой секции, включая головную и хвостовую, 500 мм. При глубине рабочей зоны до 3 м количество промежу точных секций...

Номер патента: 1740935

Опубликовано: 15.06.1992

Авторы: Каргов, Чистяков, Щеголев

МПК: F27D 3/04

Метки: вагонеток, печных, толкатель, цепной

...общий вид; на фиг, 2 - узел на фиг, 1; на фиг, 3 - сечение А-А на фиг, 1; на фиг, 4 - сечение Б - Б на фиг, 2, на фиг. 5 - сечение В - В на фиг.2; на фиг, 6 - сечение Г - Г на фиг. 2,Цепной толкатель содержит раму 1, укрепленный на ней корпус 2, в подшипниковых опорах 3 которого горизонтально установлен приводной вал 4 с силовой звездочкой 5, взаимодействующей с втулочнороликовой цепью 6, перемещаемой внутри фиксирующего короба 7. Один конец цепи 6 шарнирно соединен с толкающим элементом 8.при обратном ходе цепи свободного ее кон 10 15 20 25 30 35 40 45 50 55 ца установлены приемный бункер 13 или же приемный короб 14. аналогичный фиксирующему и установленный параллельно ему,Цепной толкатель печных вагонеток работает следующим...

Номер патента: 1740936

Опубликовано: 15.06.1992

Авторы: Быховский, Панов

МПК: F27D 11/12, F27D 3/15

Метки: металла, откачки, расплавленного

...комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 Изобретение относится к металлургии,в частности к конструкциям устройств длявыпуска расплавленных металлов, например свинца и сплавов на его основе. изпечей миксеров и т.д.Цель изобретения - упрощение конструкции.На чертеже приведена схема устройства.Устройство содержит герметичную камеру с цилиндрической частью 1, выполненную из немагнитного материала, напримериз керамики или стали аустенитного класса.К цилиндрической части камеры герметичноподсоединен выходной металлопровод 2,Боковые заглушки 3 и 4 камеры являютсяпостоянными магнитами, разноименныеполюса которых К и 5...

Номер патента: 1740937

Опубликовано: 15.06.1992

Авторы: Габисиани, Гвамберия, Кашакашвили, Кекелия, Мумладзе, Пеикришвили, Шатиришвили

МПК: F27D 3/18

Метки: вдувания, жидкий, металл, пневмонасос, порошкообразных

...порошкообразного материала закрывают подачу газа в камеру 1 через трубопровод 7, что приводит к прекращению подачи порошка по соединению 13 материалопровода, но продолжают подавать газ по трубопроводу 12 и соединению 13 материалопровода, что предотвращает заваривание фурмы металлом.Затем опять при надобности можно возобновить вдувание в жидкий металл порошкообразных материалов путем возобновления подачи газа в камеру 1 через трубопровод 7.Газ, выходящий из каналов 6, движется в камере 1 вверх навстречу материалу, он аэрирует его и увлекает за собой в сферическое углубление 8, откуда смесь газа и порошка поступает во входной конец 4 материалопровода 3, Углубление 8 выполнено сферическим, что уменьшает сопротивление движению...

Номер патента: 1740938

Опубликовано: 15.06.1992

Авторы: Кагановский, Хохлов

МПК: F27D 9/00

Метки: холодильник

...работает следующим образом,Нагретый газ из рабочего пространства термической печи поступает в холодильник, омывает испарительные части 3 тепловых труб 2 и нагревает теплоноситель 4, отдавая ему тепло. При этом происходит интенсивное испарение теплоносителя 4 с образованием насыщенного пара, Давление в испарительном участке 3 возрастает до тех пор, пока не превысит усилие пружины 10 и не откроет клапан 9, После этого происходит взрывообразный выброс пара в конденсационный участок 5 через канал 8, после чего клапан 9 закрывается, перекрыв канал 8. Часть теплоносителя 4, оставшаяся в испарительном участке 3, при выбросе пара охлаждается и продолжает отбор тепла от газа, Насыщенный пар теплоносителя 4, выполнивший работу по...

Номер патента: 1740939

Опубликовано: 15.06.1992

Авторы: Бараненко, Бровер, Вишня, Кывыржик, Медведев, Недеогло, Туревский

МПК: F27D 11/02

Метки: крепления, нагревателей, электропечи

...фиг, 1: на фиг. 3 - вид А на фиг, 1.Злектропечь, в которой реализуется способ крепления нагревателей. содержит кожух 1, футеровку 2, выполненную. например, из волокнистого теплоизоляционного материала, и закрепленную на наклонных штырях 3 с фиксирующими выступами 4, На штырях 3 расположены керамические втулки 5, установленные до упора в выступы 4. Между выступающими за пределы футеровки 2 частями втулок 5 и поверхностью футеровки 2 расположены опорные электроизоляционные элементы, например керамические трубки 6 с утолщениями, например, дистанционными шайбами 7 большего диаметра, надетыми на трубки 6, Нагреватели 8 представляют собой традиционные зигзагообразные нагреватели, изогнутые вдоль поперечной оси,Способ крепления нагревателей...

Номер патента: 1742609

Опубликовано: 23.06.1992

Авторы: Большаков, Дворяшин, Кайсин, Москот, Усольцев, Хилков

МПК: F27D 3/02

Метки: изоляция, подовых, тепловая, труб

...5, профильных скоб с двойным гибом под прямыми углами поперек и вдоль подовой трубы, имеющих основания 6 и свободные концы 7, приваренные к полукольцу 4 по внешней образующей. При этом монтажный размер прямолинейных концов 5 должен быть равен внешнему радиусу пбдовой трубы 3, а свободные концы 7 отогнуты вертикально и горизонтально под прямым углом к основанию 6 профильной скобы,Для компенсации линейных изменений гибкий элемент, выполненный в виде полукольца и прямолинейных концов, приваренных на торцовых участках к трубе, и профильные скобы, приваренные к гибкому элементу по его периметру, покрываются слоем выгорающего материала, а в тепло- изоляционную огнеупорную массу 2 замурованы только профильные скобы для создания между подовой...

Номер патента: 1744130

Опубликовано: 30.06.1992

Автор: Липов

МПК: C21D 9/54, F27D 7/04

Метки: рулонов, термообработки, электропечь

...силу того, чтогаз имеет невысокую температуру, процесс 10охлаждения интенсифицируется.В описанной конструкции газ поступаетв нагревательную камеру и выходит из неечерез отверстия в поду и своде и поэтомудвижется параллельно торцам рулона, В 15данной конструкции коэффициент теплоотдачи от изделия к газу также невелик и время охлаждения не умен ьшается. настол ько,чтобы существенно; увеличить производительность печи, 20Известно, что в случае, если охлаждающий газ направлен на поверхность под углом 90", коэффициент теплоотдачивозрастает в несколько раз и, соответственно, уменьшается время охлаждения. 25Цель изобретения - повышение производительности печи путем повышенияскорости охлаждения за счет перпендикулярной подачи охлаждающего газа на...

Номер патента: 1744395

Опубликовано: 30.06.1992

Авторы: Бровер, Глимчер, Капустенко, Мусиенко

МПК: F27B 3/22, F27D 7/06

Метки: камерная, сушильная, электропечь

...камерой 1 нагрева в зоне низкого давления вентиляторов, а также каналы 11 выброса отработавшего теплоносителя с патрубками 12. Каналы 11 соединены с калориферными каналами 6 в зоне высокого давления вентиляторов 3 патрубками 13 сброса отработавшего теплоносителя,Каналы 8 и 11 выполнены в теплоизоляции 2 боковых стенок печи, причем каналы8 подачи холодного воздуха расположенысо стороны футеровки, э каналы 11 выбросаотработавшего теплоносителя - со стороныкамеры 1 нагрева, причем.в местах расположения каналов 8 и 11 толщина теплоизоляции 2 меньше,Каналы 8 и 11 отделены один от другогоперегородкой 14 из материала высокой теп- .лопроводности, на которой имеются теплообменные ребра 15.На выдвижном поду 5 имеются теплообменные ребра,...

Номер патента: 1744402

Опубликовано: 30.06.1992

Авторы: Кюн, Таничева

МПК: F27D 5/00

Метки: отпуска

...в приспособлении, содержащем вертикальные опоры;закрепленные на них параллельные нижнюю перфорированную и верхнюю плиты, верхняя плита выполнена в виде водоохлаждаемых трубок, которые, контактируя с рабочей поверхностью рычагов трубных ключей, защищают от переотпуска,На фиг:1 и 2 показано предлагаемое приспособление в разрезе.Приспособление выполнено иэ параллельно размещенных фиксирующего элемента 7 и плиты 8, которые крепятся на опорах 4. Элемент 7 выполнен иэ водоох1744402 Твердость рабочей части, НВС,Режим термообработки Марка Марка стали стали Твердость хвостовой части, Составитель О, Таничедактор М. Келемеш Техред М.Моргентал ектор И. Муска аз 2183 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и...
