F27B 7/04 — с продольными секциями

Номер патента: 24545

Опубликовано: 31.12.1931

Автор: Морозов

МПК: F27B 7/04, F27B 7/22

Метки: барабанного, вращающаяся, металлоплавильная, печь, типа

...на две соединенные с камерой горения камеры, попеременно служащие, каждая, для подогрева и для расплавления подо. гретого металла, при чем обекамсры связаны обходным каналом.В предлагаемом видоизменении печи, для достижения большей прочности перегородки, последняя разделена на две части, а самые камеры заключены в особые кожухи, между которыми, благодаря прокладке .двутавров, предусмотрена воздушная прослойка,Предлагаемая печь, изображенная на чер- теже в вертикальном разрезе, состоит из камеры горения 1 и камер 2 и 7, заключенных в особые кожухи, между которыми,ы пуедна. Раздена две й боль- слойка кирпича изнашиеращающейся мзависимомуавторскомусв путем прокладки двутавров И смотрена воздушная прослойка 13 Газоотводящие каналы 3...

Номер патента: 27329

Опубликовано: 31.07.1932

Автор: Поплавский

МПК: F27B 7/04, F27B 7/08

Метки: алебастра, вращающаяся, обжига, печь

...Принимая во внимание, что процесс удаления влаги из гипса идет настолько бурно, что напоминает собою кипение, барабан по своей длине разделен рядом перегородок-диафрагм ц, с внутренними круглыми отверстиями, на пять камер, сооб. щающихся между собою в своей центральной части. Первая камера, в которую поступает сырье, изнутри, по стенкебарабана снабжена угольниками ц, препятствующими соскальзыванию обжигаемого материала вдоль кривизны стенки, но отнюдь не выполняющими роли касв ту же приемную камеру, что и первый поток. Чтобы потоки не перебивали друг друга, установлены выступающий патрубоки разделительная стрелка й (фиг. 2). Оба потока, соединившись в патрубке в один общий поток, проходят внутри печи, отдавая последнее тепло и удаляя...

Номер патента: 30121

Опубликовано: 30.04.1933

Автор: Халайдовский

МПК: F27B 7/04

Метки: вращающаяся, обжига, печь, цемента

...колосников решетки 7 в поясе подогревания, во избежание залепления шламом живого сечения, могущего произойти вследствие влажности и вязкости материала, навешивают кольца 10(фиг. 4), которые, благодаря вращению печи и решетки, постоянно находятся в движении и этим самым очищают колосники от приставшей массы.Для того, чтобы придать газам направление, заставляющее их пронизать толщу лежащего на колосниках материала, каждая решетка снабжена двумя неподвижными порогами 11 и 12 (фиг, 1 - 2), подвешенными к осевым неподвижным тру- . бам 13 и 74 (фиг. 1 - 2), один конец которых опирается на, нижний порог, а другой прикреплен к неподвижным камерам 15 - 1 б (фиг. 1), чем удерживают пороги от вращательного движения, В трубах 13 и 14 имеются...

Номер патента: 31372

Опубликовано: 31.07.1933

Автор: Фастинг

МПК: F27B 7/04, F27B 7/16

Метки: вращательная, обжига, печь, цемента

...устройства пе,чи; фиг, 5 и 6 - наружный вид с частич; ным разрезом (фиг, 5) печи в других формах выполнения.На фиг. 1 и 2 цифрой 7 обозначен печной барабан,2 - трубы меньшего диаметра, расположенные в два кольцевых ряда с общею осью с печным барабаном, 1 - переходная камера между печным барабаном 7 и наружным рядом труб 2. Эта камера снабжена рядом лопаток 4, служащих для забирания материала со дна камеры и для подачи его в отдельные трубы внутреннего ряда труб 2, причем направление вращения печи йоказано стрелкою. Трубы наружного ряда снабжены на их впускном конце аналогичными лопаточными устройствами 5, обуславливающими подачу материала в эти трубы.. Фиг. 3 и 4 .изображают устройство вращательной, печи с расположением труо меньшего...

Номер патента: 101900

Опубликовано: 01.01.1955

Автор: Никитин

МПК: F27B 7/04

Метки: вращающаяся, известняка, клинкера, обжига, печь, цементного

...камеру при по) ощи уплотнения (5). 115)сера пс)еорожена металлической перегородкой (б) с наклоном в сторону печи и оборудована )каспозями (7), регулируоии)п направление подлежаЩего обжигУ матс 1 исила в соОТВСТСУОЩИЕ йн;Сль ИСЧИ. БЫСТУпстЮЩй сС Ь ПОЧИ С КОПЦОМ ЦЕНТР;ЬНОГО к.и:5; 5 грйждепй кожком (с) и)сдо.;1;- ИЛИИМ СС ОТ ИСТИ)СиИ ООРйойТЬ)5 ЕМЫМ ма. )р 35:ом. Поддсжйщпй обжигу мтер;ил Ьяиример известнспс) кон)305 еро) (с) ио етсн 3 )Рис.НУ 0 В 01 юнк с дРРУм конусными рссирсдсли)с;53 и (10) и пои;1- даст во Вторус), иижпою часть к)5"5. Здесь он подогревается ылодщи)5 из )осып ерифсри)иьм каналов зам и.5 ЙТСРИС); ПОИДДЕТ В КЯКЫ) ИЗ сИ- лсв печи в мо)снт, когд он под.солит иод ИитПОЩСЕ С;ТГСРС;ТИЕ. МатЕРИаЛ В ИТРУ;3;,ЕНСьХ...

Номер патента: 309133

Опубликовано: 01.01.1971

Авторы: Ананьев, Зыр, Крюков, Митин, Павлютенков, Печеркин, Тевис, Тимошенко

МПК: E21C 37/00, F27B 7/04

Метки: is"•ottka, лтхчп, нагревательная, рециркуляционная, установкавсесоюзнаят

...основании 1 размещена теплоизолирующая камера 2, в которую помещен центробежный нагревательный ротор 3, приводимый в движение двигателем 4. Перед всасывающим отверстием ротора помещена система 5 регулирования потока. В теплоизолирующей камере 2 расположена рабочая камера б, наполняемая подогреваемым раствором. К рабочей камере б прикреплен экранирующий кожух 7, стенки которого подходят к всасывающему отверстию ротора 3.Через рабочую камеру б пвиде труб 8, параллельных жух 7 со стороны торца рабочей камеры образует полость 9. Установка снабжена насосом 10 и трубопроводами 11, перекачивающими нагреваемый раствор. Рабочая камера имеет 5 загрузочный люк 12.Установка работает следующим образом.Ротор 3, вращаясь, направляет поток воздуха...

Номер патента: 351050

Опубликовано: 01.01.1972

Авторы: Ахунов, Волошин, Гимаев, Сергеев, Сюн

МПК: F27B 7/04

Метки: печь, прокалки, сыпучих

...15 для выпуска пара, образовавшегося при охлаждении кокса, затвор 1 б для выгрузки охлажденного кокса. Ребра 3 и камера 2 имеют разгрузочные окна 17 и 18 для прохода кокса и дымовых газов. На внутренней стенке камеры 2 имеются зыступы 19, направленные по винтовой линии, служащие для продвижения кокса с его ворошением по печи и подачи кокса в головку 12.Печь работает следующим образом.Кокс в коксопрпемник 8 поступает через затвор 9, назначение которого - не пропускать наружу дымовые газы и пар при загрузке коксоприемника 8.Из коксоприемника 8 кокс зачерпывается выступающими частями ребер 3 и, вследствие расположения последних под углом к оси печи и вращения ее, продукт подвигается к окну 17 и далее, делая поворот вместе с...

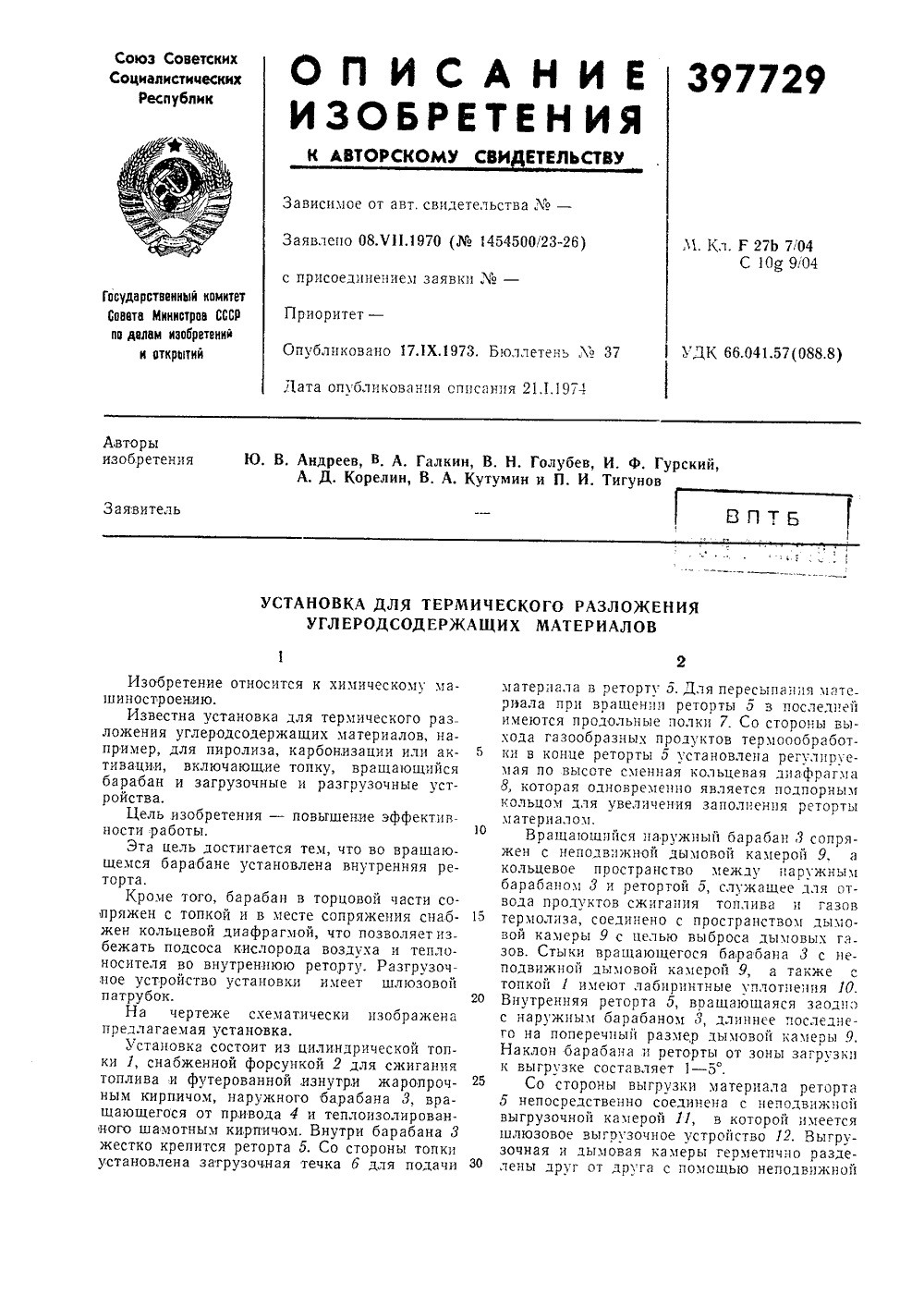

Номер патента: 397729

Опубликовано: 01.01.1973

МПК: C10G 9/04, F27B 7/04

Метки: разложения, терлического, углеродсодержащих

...вращающегося барабана 3 с неподвижной дымовой камерой 9, а также с топкой 1 имеют лабиринтные уплотнения 10. Внутренняя реторта 5, врашаюгцаяся заолц с наружным барабаном 3, длиннее послелцего на поперечный размер лымовой камеры 9, Наклон барабана и реторты от зоны загрузки к выгрузке составляет 1 - 5.Со стороны выгрузки материала реторта 5 непосредственно соединена с неподвижной выгрузочной камерой 11, в которой имеется шлюзовое выгрузочное устройство 12. Выгрузочная и дымовая камеры герметично разделены друг от друга с помощью неподвижнойорректор О. Тюрина евин едакт Подписное Тираж 602а Совета Мннисти открытийя наб., д. 4/5991венного комитетам изобретенийЖ, Раунгск Изд. осударст по дел Москва, аказ 739/2450ЦНИИП Тип. Харьк. фил, пред....

Номер патента: 371402

Опубликовано: 01.01.1973

МПК: F27B 7/04

Метки: вспучивающихся, производства

...сьнрья вследставне большой (сосало 1200 С) температуры дымовых газов, отходящих из прямоточной печи.Цель изобретения - повышение производительностгн и теплового к. п. д. 15Для этого рабочие просгранства печей со стороны разгрузочных канцов объединены посредствам газохода, а рабочее пространство дротивоточной пери оо стороны загрузки соедитено с подогревателями сырья обеих печей. 20На фиг, 1 схематично изображена описываемая устаповка в илане (разрез по Б - Б на фиг, 2); на фиг. 2 - то же, со стороны противоточной печи (разрез,по А - А на фиг. 1), на фланг. 3 - вращающиеся барабанные печи в 25 разрезе (разрез по В - В на фиг. 2). Устаокка содержит вращаюшиеся барановые пс и, протпвоточную 1 и прямоточную рабочие пространства /, горе.ткп...

Номер патента: 531006

Опубликовано: 05.10.1976

Авторы: Калюта, Михайлов, Моисеенко

МПК: F27B 7/04

Метки: сыпучих

...те мкость того ба загрузо нениям стью корп ек с уплот льцевой емкости 4 уста закрепленный, наприм влен натраж ель Недостаткомется просыпаниелости барабана чмежду загрузочнбана, из-за чего строиства являз внутренней по в уплотнения звестног О течке 2 Вращ дится чматериалов рез зазорь ой течкой и арабана на опорах 9стко закрепленный н извокорпусом бара- ставить различросыпи ( бункеерей ем а 1 убч атьРазгруз одится венец 10, с помощью прив а обработанного материала ерез разгрузочную течку. 12 приходится ля уборки и т, п,),ные устроиства ра, транспортер роиз531006 Устройство для обработки сыпучих материалов, содержащее расположенный на опорах приводной трубчатый барабан с встроенным со стороны загрузочной течки отражателем просьша,...

Номер патента: 606075

Опубликовано: 05.05.1978

Авторы: Дзвонковский, Коробов, Лагунов, Поляков, Тимашев, Устин, Федорякин, Фельдман, Шепелев

МПК: F27B 7/04

Метки: вращающаяся, печь

...пат.рубок 5 каждой теплообменной трубы 4 смещенотносительно выходного патрубка 6 в местах их соединения с участками 1 и 2 печного барабана по окружности на 5 - 180.Высота выходного патрубка 6 превьшает высоту входного патрубка 5 каждой теплообменной тру-бы в 1,1 - 3 раза.Теплообменные трубы 4 и участки 1 и 2 печ.ного барабана покрыты футеровкой из огнеупорно.Уго материала.Печь имеет две зоны горении топлива, Основная 30зона обеспечивается горелочным устройством 7 и до.полнительная - горелочными устройствами 8, уста.иовленными по периметру в торце печной части.Дополнительные горелочные устройства 8 обесвечивают сгорание топлива на всем участке выхода З 5материала из выходных патрубков, создавая повы-,шенную температуру...

Номер патента: 727954

Опубликовано: 15.04.1980

Авторы: Вахрушев, Лазарев, Мысливцева

МПК: F27B 7/04

Метки: вращающаяся, печь, прокалки, сыпучего

...5-7 к горизонту. С одной стоороны барабан 1 соединен с .холодной головкой 2 и пылеосадительным устройством 3, а с противоположной стороны - с горячей головкой 4, в которой установлено горелочное устройство 5. Рабочее пространство печи изолировано от холодной головки 2 и,борова 6 перегородкой 7. Сквозь холодную головку 2 и перегородку 7 проходит загрузочная течка 8. Горячая головка 4 соединена с холодильником 9, Барабан 1 снабжен бандажами 10, установлен на опорах 11 и оборудован приводом 12. Барабан 1 футерован изнутри огнеупорными фасонными блоками 13 и 14, причем блоки 14 образуют канал 15, проходящий от начала зоны прокалки до начала эоны подогрева. Возможно также выполнение канала, нащимер, с использованием жаропрочной7954, 4 35 40...

Номер патента: 934167
