Вариатор

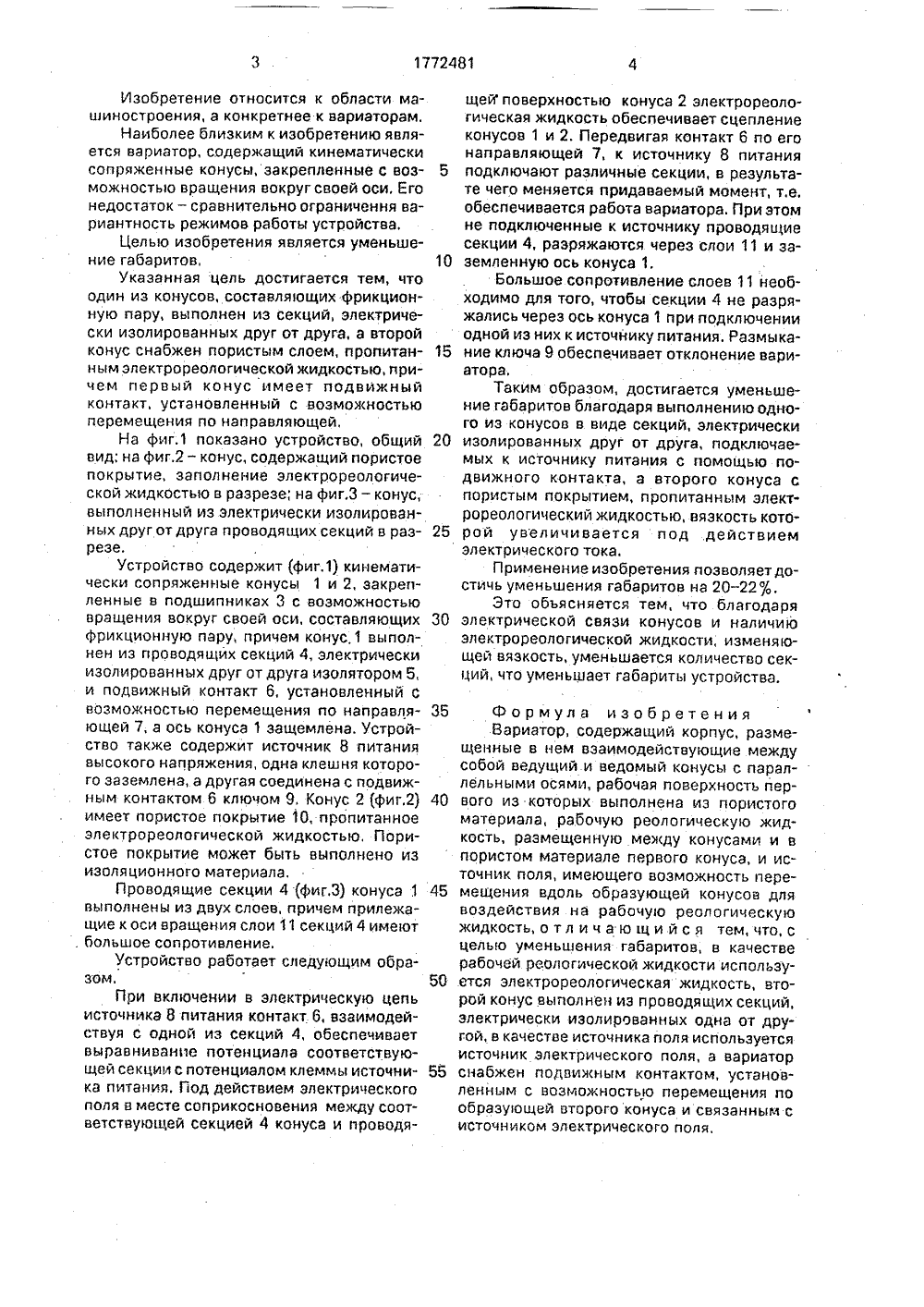

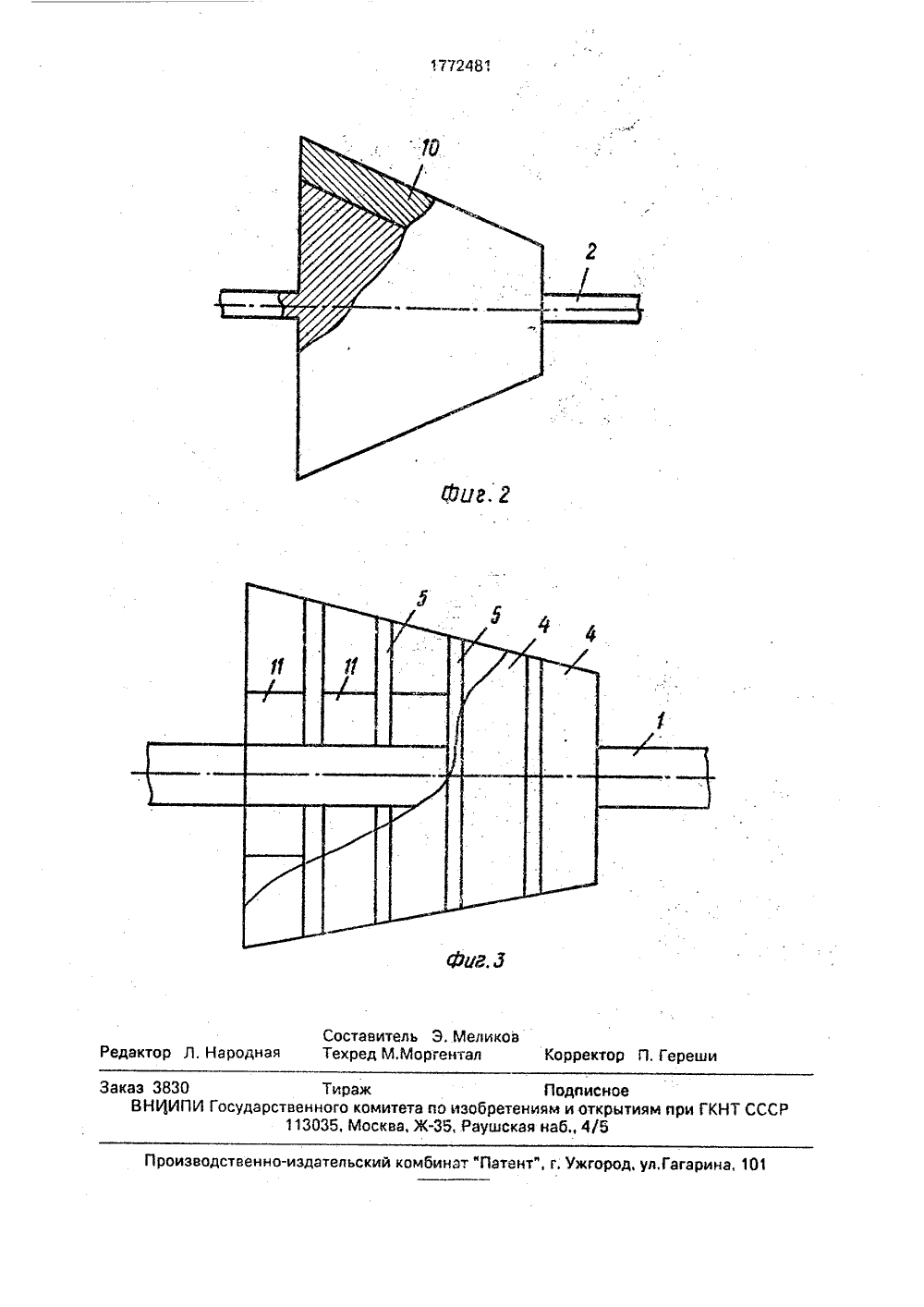

(505 Р 16 Н 1 И 01 ТЕНИ ТВ зобретение отна конкретнеешение габарионуса 1 и 2, проводящих секцанных друг от6 установлеещения по нап Фце.,г ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОК АВТОРСКОМУ СВИДЕТЕЛЬ 4/2892. Бюл. М 40ратив "Новид"еликов и А.Л. Лазарянкое свидетельство ССС(57) И нию, умень жит к из пр лиров тактперем 1772481 А осится к машиностроек вариаторам, Цель - тов, Устройство содеричем конус 1 выполнен ий 4, электрически изодруга, подвижной кони с возможностью равляющей 7. 3 ил.5 10 15 20 25 ЗО 35 40 45 50 55 Изобретение относится к области машиностроения, а конкретнее к вариаторам.Наиболее близким к изобретению является вариатор, содержащий кинематическисопряженные конусы, закрепленные с возможностью вращения вокруг своей оси. Егонедостаток - сравнительно ограничення вариантность режимов работы устройства.Целью изобретения является уменьшение габаритов,Указанная цель достигается тем, чтоодин из конусов, составляющих фрикционную пару, выполнен из секций, электрически изолированных друг ат друга, а второйконус снабжен пористым слоем, пропитанным электрореологической жидкостью, причем первый конус имеет подвижныйконтакт, установленный с возможностьюперемещения по направляющей,На фиг,1 показано устройства, общийвид; на фиг.2 - конус, содержащий пористоепокрытие, заполнение электрареолагической жидкостью в разрезе; на фиг.З - конус,выполненный из электрически изолированных друг от друга проводящих секций в разрезе,Устройство содержит (фиг.1) кинематически сопряженные конусы 1 и 2, закрепленные в подшипниках 3 с возможностьювращения вокруг своей оси, составляющихфрикционную пару, причем конус,1 выполнен из проводящих секций 4, электрическиизолированных друг ат друга изолятором 5,и падвижнь 1 й контакт 6, установленный свозможностью перемещения по направляющей 7, а ось конуса 1 защемлена. Устройство также содержит источник 8 питаниявысокого напряжения, одна клешня которого заземлена, а другая соединена с подвижным контактом 6 ключом 9, Конус 2 (фиг.2)имеет пористое покрытие 10, пропитанноеэлектрореологической жидкостью, Пористое покрытие может быть выполнено изизоляционного материала.Проводящие секции 4 (фиг,З) конуса 1выполнены из двух слоев, причем прилежащие к оси вращения слои 11 секций 4 имеат. большое сопротивление,Устройство работает следующим образом,При включении в электрическую цепьисточника 8 питания контакт б, взаимодействуя с одной из секций 4, обеспечиваетвыравнивание потенциала соответствующей секции с потенциалом клеммы источника питания. Под действием электрическогополя в месте соприкосновения между соответствующей секцией 4 конуса и проводящейповерхностью конуса 2 электрареологическая жидкость обеспечивает сцепление конусов 1 и 2. Передвигая контакт 6 по ега направляющей 7, к источнику 8 питания подключают различные секции, в результате чего меняется придаваемый момент, т.е. обеспечивается работа вариатора. При этом не подключенные к источнику проводящие секции 4, разряжаются через слои 11 и заземленную ось конуса 1.Большое сопротивление слоев 11 необходимо для того, чтобы секции 4 не разряжались через ось конуса 1 при подключении одной из них к источнику питания, Размыкание ключа 9 обеспечивает отклонение вариатора.Таким образом, достигается уменьшение габаритов благодаря выполнению одного из конусов в виде секций, электрически изолированных друг от друга, подключаемых к источнику питания с помощью подвижнога контакта, а второго конуса с пористым покрытием, пропитанньм электрореалогический жидкостью, вязкость которой увеличивается под .действием электрического тока.Применение изобретения позволяетдостичь уменьшения габаритов на 20 - 227 О,Это объясняется тем, что благодаря электрической связи конусов и наличию электрореологической жидкости, изменяющей вязкость, уменьшается количество секций, что уменьшает габариты устройства. Формула изобретения .Вариатор, содержащий корпус, размещенные в нем взаимодействующие между собой ведущий и ведомый конусы с параллельными осями, рабочая поверхность первого из которых выполнена иэ пористого материала, рабочую реолагическую жидкость, размещенную между конусами и в пористом материале первого конуса, и источник поля, имеющего возможность перемещения вдоль образующей конусов для воздействия на рабочую реалагическую жидкость, о т л и ч а ю щ и й с я тем, чта, с целью уменьшения габаритов, в качестве рабочей реалагической жидкости используется электрареолагическая жидкость, второй конус выполнен иэ проводящих секций, электрически изолированных одна от другой, в качестве источника поля используется источник электрического поля, а вариатор снабжен подвижным контактом, установленным с возможностью перемещения по абразуощей второго конуса и связанным с источником электрического поля,д Составитель Э. МеликовРедактор Л. Народная Техред М.Моргентал Корректор П, Гереш ственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарин Про Заказ 3830 Тираж Подписное ВНРИПИ Государственного комитета по изобретениям и открцтиям при ГКНТ ССС 113035, Москва, Ж-ЗЬ, Раушская наб., 4/5
