F16F 9/02 — использующие только газ

Номер патента: 517724

Опубликовано: 15.06.1976

Автор: Синев

МПК: F16F 9/02

Метки: жесткостью, злемент, регулируемой, упругий

....постоянного давления.Упругий элемент с регулируемой жестко 5 стью работает следующим образом.Рабочее усилие Я передается от тела 9 кконической оболочке 2 через пружину 10. Переменное управляющее давленйе подается вкамеру 5 от источника постоянного давленияО через отверстие в жиклере б, Регулированиедавления в камере 5 обеспечивается перемещением штока 8 вдоль оси упругого элемента,что изменяет сопротивление выходного дросселя, образованного канавкой 7 пеоеменпого25 сечения на штоке 8, Шток жестко соединен стелом 9 и перемещается пропорционально силе нажатия,С увеличеевыходного йО 7 на штоке517724 3 Упругий элемент с регулируемой жесткостью, содержащий корпус, коническую обо лочку, закрепленную в корпусе по периметру,н винтовую...

Номер патента: 543795

Опубликовано: 25.01.1977

Авторы: Абгарян, Мальцев, Самойлов

МПК: F16F 9/02

Метки: гаситель, динамический, колебаний

...к изобретению устройство, выполненное в виде упругой эболочки, заполненной газом и помещенной врезервуаре, при этом емкость с газом окружена перфорированным каркасом 2),Однако известные устройства демпфируют только одну из частот колебаний резервуара,Е 1 ель изобретения - увеличение количествадемпфируемых частот колебаний резервуара,Для этого в предлагаемом динамическомгасителе колебаний упругая оболочка и перфорированный каркас разделены перегородками на отдельные секторы, причем стенки упругой оболочки имеют различную упругостьи заполнены газом под разным давлением,изображен описываемый гас543795 ИПИ Заказ 835/5 8 Филиал ПГ 1 П "Патеч Тираж 1162 пиен ое Ужгород, ул. Проектная ке однэй из полостей гасителя на частотувозбуждающей силы...

Номер патента: 575443

Опубликовано: 05.10.1977

Авторы: Альфер, Давыдов, Иевлев, Сазонов

МПК: F16F 9/02

Метки: виброизолирующая, опора

...близким решением из известных 15является виброиэолирующая опора, содержащая корпус с крышкой, вкладыш и раэмещет+цые между ними упругие элементы 121,Однако такая опора не обладает виброизо.лирующими свойствами в диапазоне низких,Очастот из-за большей жесткости упругих эле-ментов опоры,Белью изобретения является повышениевиброизоляции корпуса машинизких частот,изображена виброизолирующая 2 - то же, продольный раз4434тяги 9 - к подвижной части 8 амортизатора6 и благодаря виброизолируюшим характеристикам упругих элементов и амортизатора передача низкочастотных вибраций на корпус 5снижается Для получения изотропной опорыФжесткость амортизатора 6 и упругие элеме- ты 12 и 13 подбираются так, чтобы их суммарная жесткость была одинаковой во...

Номер патента: 581344

Опубликовано: 25.11.1977

Авторы: Иванов, Рябой, Шмаков, Щербак

МПК: F16F 9/02

Метки: виброизолирующая, пневмоопора

...16 через выходное отверстие 13 постоянно выходит в атмосферу.При возникновении сил, вызывающих вибрацию, меняется нагрузка на опорную плиту 1. При увеличении вертикальной нагрузки на опорную плиту 1 последняя проседает и через винты 8 утапливает толкатели 17, которые нажимают на рычаги 4, последние при.жимаются к выходному отверстию 3. При этом нарушается равновесие между потоком сжато.го воздуха нз сети и выходом его через отверстие 13 в атмосферу, и в опоре устанавливается новое, большее давление, Опорная плитаприподнимается, восстанавливая нарушенное равновесие потока воздуха.В случае уменьшения вертикальной нагрузки на опорную плитупоследняя приподнимается и через систему обратной связи, т. е.через стержень 6, рычаги 7 и толкатели...

Номер патента: 587286

Опубликовано: 05.01.1978

Автор: Рахманов

МПК: F16F 9/02

Метки: амортизатор

...вращеи реннего трения ела и трения о еж аустению, 25 гулировать с жаций корпус, зв виае сыпучегос ротором 21,При врашениидвигается в сь)плер, в виае стаза счет чего сошению,Однако такой зобретения - обеспечение измене их арактеристик алортизатора587286 рорФрфррррррр ор оОо ор оо оОюр Е Оо Юф 0 оофдророо ооррр Г/ Орр Ф о оо оррро оо рор рр РРР 8 роо ро ки корпуса происходит галцецие колебаний вала 2.Идпдя конструкция юортизатора двустороннего де йствия, т,е, сопротивление перелеценик 1 дроби осуществляется как при прялол, так и при обратном ходе (повороте) ротора 3, Амортизатор (фиг, 2) отличается тем, что ца наружной поверхности ротора 3 выполнены шлцпы, входящие в шлицевое отвеостис дополнительного эксцентрика 5, 1 Оимеющего...

Номер патента: 589479

Опубликовано: 25.01.1978

Автор: Сидоренко

МПК: F16F 9/02

Метки: пневмоамортизатор

...отверстии.На чертеже схематически изображен описываемый пневмоамортизатор, разрез.Пневмоамортизатор содержит корпус 1, раз деленный перегородкой 2 на две связанные между собой посредством дросселирующего отверстия 3 камеры - демпферную 4 и рабочую 5, установленный в рабочей камере 5 поршень 6 с полостью 7, являющейся камерой нагнетания, связанный со штоком 8, дроссель переменного сопротивления, выполненный в виде втулки 9, и автоматический регулятор 10.Пневмоамортизатор работает следующим образом.В начальный момент поршень 6 находится в нижнем положении и через рычаг 1 обратной связи отводит регулирующий золотник 12 автоматического регулятора 10 также в нижнее положение, соединяя пневмомагистраль 13 с рабочей камерой 5 через камеру...

Номер патента: 590529

Опубликовано: 30.01.1978

Авторы: Воробьев, Копылов

МПК: F16F 9/02

Метки: упругий, элемент

...фланец, обращенный к оси втулки, поверхность которого, контактирующая с резино-кордной оболочкой 3, выполнена с поднутренпем, Для 0 фиксации втулок в определенном положениииспользуются контр ящис сухари 7,ленные к центру оболочки. Сухари 7 ты к опорным элементам 1 и 2 болтам опорном элементе 2 смонтирован о 25 пневмоклапан 9.Устройство работает следующим образом.Через отсечной пневмоклапан 9 в полостьрезино-кордной оболочки подают под давлением воздух, закрывают клапан и устанавли вают зазор б между наружным контуром ре зино-кордной оболочки 3 и контактирующей с ней поверхностью втулки 6,Устройству сообщают колебания. Пока зазор б существует, прирост силы реакции устройства обусловлен главным образом за счет повышения давления в...

Номер патента: 599109

Опубликовано: 25.03.1978

Автор: Филипов

МПК: F16F 9/02

Метки: виброизолирующая, опора

...объема снабжена дополнительными жесткими перегородками, установленными параллельно основной пере городке, а в дополнительных перегородках выполнены дроссельные отверстия.На чертеже изображена схема виброизолирующей опоры.Виброиэолирующая опора содержит 10 корпус 1, жесткую перегородку 2 сдроссельными отверстиями 3, образующуюкамеры 4 и 5 соответственно переменного и постоянного объема. камера постоянного объема снабжена дополнитель ными перегородками 6-8, образуя демпферные камеры постоянного объема 9 н10, последовательно связанные одна сдругой; В перегородках выполнены 20дроссельные отверстия 11-13. Колебания виброиэолируемого объекта 14, деформируя гибкую дйафрагму 15, приводят к пульсациям давление воздуха в камере 4...

Номер патента: 642545

Опубликовано: 15.01.1979

Авторы: Виташевский, Кузнецов, Пиновский

МПК: F16F 9/02

Метки: амортизатор, пневматический

...6, При эксплуатации пневмо амортизатора в течение времени Г происходит количественная утечка Ь 8 рабочего газа через резинокордную стенку оболочки и неплотности бортовых соединений, если таковые имеются, Для осуществления компенсации этой утечки и камере диффузионного компенсатора создается повьшенное давление Р 2, превышающее рабочее давление Рв пнеэмоамортизаторер р2Газ из камеры диффузионного компенсатора под действием перепада ЬР = Р 2 - Р проникает через пластину 5 с заданной диффузионной способностью таким образом, что по истечении времени Г перетечка этого газа в пневмоамортизатор количественно равна потерям дб рабочего газа из полости пневмоамортизатора. Таким образом обеспечивается диффузионная компенсация...

Номер патента: 672401

Опубликовано: 05.07.1979

Авторы: Вишневский, Генкин, Остапишин, Тарханов

МПК: F16F 9/02

Метки: опора, пневматическая

...разрез.Пневматическая опора содержитверхнее основание 1 для виброизолируемого объекта 2, соединенное попе-риметру с гибкой диафрагмой 3 и образующее с ней пневмокамеру 4, опорную плиту 5 и канал б для подводасжатого воздуха в камеру 7 нагнетания, имеющую дроссельные отверстия 8. "1 ОДиафрагма 3 присоединена к цилиндру9, имеющему дно с жестким кольцевымбуртиком 10. Кольцевой буртик ограничивает камеру 7 нагнетания и взаимодействует с упругой прокладкой11, размещенной на опорной плите. ци-,линдр закрыт крышкой 12, имеющейопорные площадки и отверстия 13, связывающие пневмокамеру 4 с полостью14 цилиндра, которая, в свою очередьсняэана отверстиями 15 в дне цилиндра с камерой нагнетания.Работа пневматической. опоры осуществляется...

Номер патента: 673782

Опубликовано: 15.07.1979

Авторы: Виташевский, Кузнецов, Пиновский

МПК: F16F 9/02

Метки: амортизатор, пневматический

...элемент 7 с регулятором 8 уровня и реохорду 9В процессе эксплуатации реэинокордного пневмоамортиэатора в течение времени с происходит количественная утечка а Я рабочего газа через резино-кордную стенку оболочки ввиду неплотности бортовых соединений. Для осуществления компенсации этой утечки в камере диффузионного компенсатора создается повышенное давле" ние Р 2 , превышающее рабочее Рв пневмоамортиэаторе2Газ из камеры диффузионного компен" сатора под действием перепада ЬР= Р - Р проникает через полимерную пластину 5 с заданной диффузионной способностью таким образом, что по истечении времени Т перетечка этого82 Формула изобретения Составитель О, ЖулинаРе акто Л, Баглай Тех ед М, Келемеш Ко кто М, Виг ла 8 Подписикомитета...

Номер патента: 688744

Опубликовано: 30.09.1979

Автор: Тривайло

МПК: F16F 9/02

Метки: подвеска, эластичная

...упругого элсмснта 3, чем обеспечивается эффективное гашение колебаний.Повысить цел щую способность подвескиможно за (.1 ст заполнения полости ",пруго го элемента рабочей средой, например воз;1 у ом под давлением.1 аким образом, за счет упрощения конструкции упругого элемента существенно упрощастся техцолоп 1 я изготовления эла стичцой подвески. лочку 2.Недостаткокется слокцостЦелью изобтехнологии извески. известных устройсть изготовления.ретеция являетсяготовления эласт 1 Формула изобретени Эластичная подвеска, содержаща цыс элементы и упругую оболочку 20 чающаяся тем, что, с целью уп технологии изготовления, упругая ка выполнена цилпндрпческой и з ца во взаимно перпендикулярных пениях опорными элементами. 25 Источники...

Номер патента: 693072

Опубликовано: 25.10.1979

Авторы: Попов, Рогут

МПК: F16F 9/02

Метки: амортизатор, пневматический

...в крышккорпуса.Составитель В. Анопов .Техред О, Луговая КорТираж 1139осударственного комитета ССам изобретений и открытийва, Ж - 35, Раушская наб., д, 4/5атентъ, г. Ужгород, ул. Проектная, 4 Редактор Т. ШаговаЗаказ 6378/41 ректор М. СелехманПодписноеСР ЦНИИПИ Г по дел 113035, Моск филиал ППП П3Клапаны 8 и 9 соединяются с пневмомагистралью, связанной с источником сжатого газа - компрессором (на чертеже не показан), клапаны 7 и 10 соединяются с атмосферой. Канал 11 соединяет подпоршневую полость 5 с пневмомагистралью,Амортизатор работает следующим об 5 разом.При нагрузке на амортизатор шток 3 с поршнем 4 движется вправо, в результате этого воздух, сжимаемый в подпоршневой полости 5, открывает клапан 9 и вытесняется 1 п в пневмомагистраль,...

Номер патента: 696210

Опубликовано: 05.11.1979

Авторы: Кочетов, Масленков, Низамов, Сафронов, Синев, Соловьев

МПК: F16F 9/02

Метки: пневматическая, рессора

...5.На трубопроводе 5 на входе в буфер 4 установлена дроссЕльная шайба 6 с калиброванным коническим отверстием.На входе в пневматический баллон установлен диффузор 7 и обойма 8, охватывающая участок трубопровода, в котором выполнены капиллярные каналы 9 под углом в 30 ф в направлении диффузора 7, Внутренняя полость а обоймы 8 соединена через штуцер 10 байпасным трубопроводом 11 с буфером 4.Пневматическая рессора работает следующим образом.При движении виброизолируемого объекта вниз, что соответствует ходу сжатия, вОздух из пневматического баллона 1 перетекает по трубопроводу 5 и байпасному трубопроводу 11 в полый кольцевой буфер 4, проходя гидравлическое сопротивление диффузора 7, дроссельной шайбы 6 с калиброванным коническим...

Номер патента: 724836

Опубликовано: 30.03.1980

Авторы: Иванов, Рябой, Шмаков, Щербак

МПК: F16F 9/02

Метки: виброизолирующая, опора

...выходного 23 отверстий, пружины 24 и заслонки 25.Объем рабочей 2 и демпфирующей 3 камер заполнен через заправочный штуцер 26 воздухом под давлением. Давление в камерах 2 и 3 выбирается в зависимости отвеса объекта,Опора работает следующим образом.Виброизолируемый объект 6 устанавливают на опорную плиту 12.Воздух из сети через входное отверстие 22 и канал 17 попадает в полость между поршнем 10 и нижней частью корпуса 1.Часть воздуха из-под заслонки 25 через выходное отверстие 23 постоянно выходит в окружающую атмосферу.Регулировочным винтом 21 устанавливается равновесие междупоступающим потоком воздуха через входное отверстие 22 и выходящим потоком через выходное отверстие 23. При этом объект 6 всасывает.При возйикновении сил","...

Номер патента: 724837

Опубликовано: 30.03.1980

Автор: Мальцев

МПК: F16F 9/02

Метки: гаситель, динамический, колебаний

...газом 1.Недостатком устройс способность демпфиров 5= О,О 2 - О О 4,АПОВ5где 5, - площадь всех отверс5 - площадь поверхцострованной оболочки. На фиг, 1 изображен динамический гаситель колебаний; на фиг, 2 - графцк зависимости амплитуд реакции в узлах крепления емкости и давления А в жидкости от степени перфорации оболочки и диаметра отверстий.Динамический гаситель колебаний содержит упругий элемент в виде заполненной газом упругой оболочки 1 и перфорированную оболочку 2. С помощью упругих связей 3 упругий элемент 1 ц оболочка 2 соединяются между собой, а связью 4 оболочка 2 соединяется с емкостью 5, заполцеццоц жцдкостгцо 6, Емкость 5 установлена ца объекте (не показан) с помощью узлов крепления,Устройство работает следующим обра:.с- -...

Номер патента: 731138

Опубликовано: 30.04.1980

Авторы: Барский, Калинин, Силенко

МПК: F16F 9/02

Метки: амортизирующее

...1 имеется пространство, условно называемое подпоршнсвымкоторое сообщается с атмосферой посредством зазора между днищем поршня 2 и уплотнением 8, а также сквозных осезых канавок 9 на цилиндрической поверхности золотнзгка 7.Устройство работает следующим образом.В результате воздействия внешней силы на золотник 7 он прижимается своим торцом с уплотнанием 8 к днищу с отверстием;поршня 2 и, закрывая выход воздуха из подпоршнавого пространства, начинает перемещать поршень 2 с уплотнением 5, сжимая пружину 10 и воздух в подпоршнсвом пространстве. Перемещение поршня 2 дродолжается до тех пор, пока сила давления воздуха, сжимаемого в подпоршневом пространстве, и сила упругости пружины 10 не уравновесят воздействие внешней силы на золотник 7....

Номер патента: 734461

Опубликовано: 15.05.1980

Авторы: Карл-Хайнц, Манфред

МПК: F16F 9/02

Метки: опорное, пневматическое

...камеры 4 образована сильфоном 11. Регулирующая камера 4 соединена трубопроводом 12 с воздушной камерой 13 изменяемого объема, которая закрепляется на несущей части 3. Часть воздушной камеры 13 образована сильфоном 14. Регулирующая камера 4 и воздушная камера 13 вместе со своими несущими частями 2 и 3 имеют одинаковую высоту.1 О В днище 15 воздушной камеры 13 имеетсявоздуховыпускное отверстие 16, к которому присоединен демпфирующий трубопровод 17, свободный конец которого заглушен. На регулирующей камере 4 и воздушной камере 13 установлена несущая плита 18, на которой размещают изолируемый объект 19.Пневматическое опорное устройство работает следующим образом.При вибрации основания 1 вибрационное воздействие передается и на воздуш 2 в...

Номер патента: 739280

Опубликовано: 05.06.1980

Авторы: Назмеев, Сидоренко

МПК: F16F 9/02

Метки: пневмоамортизатор

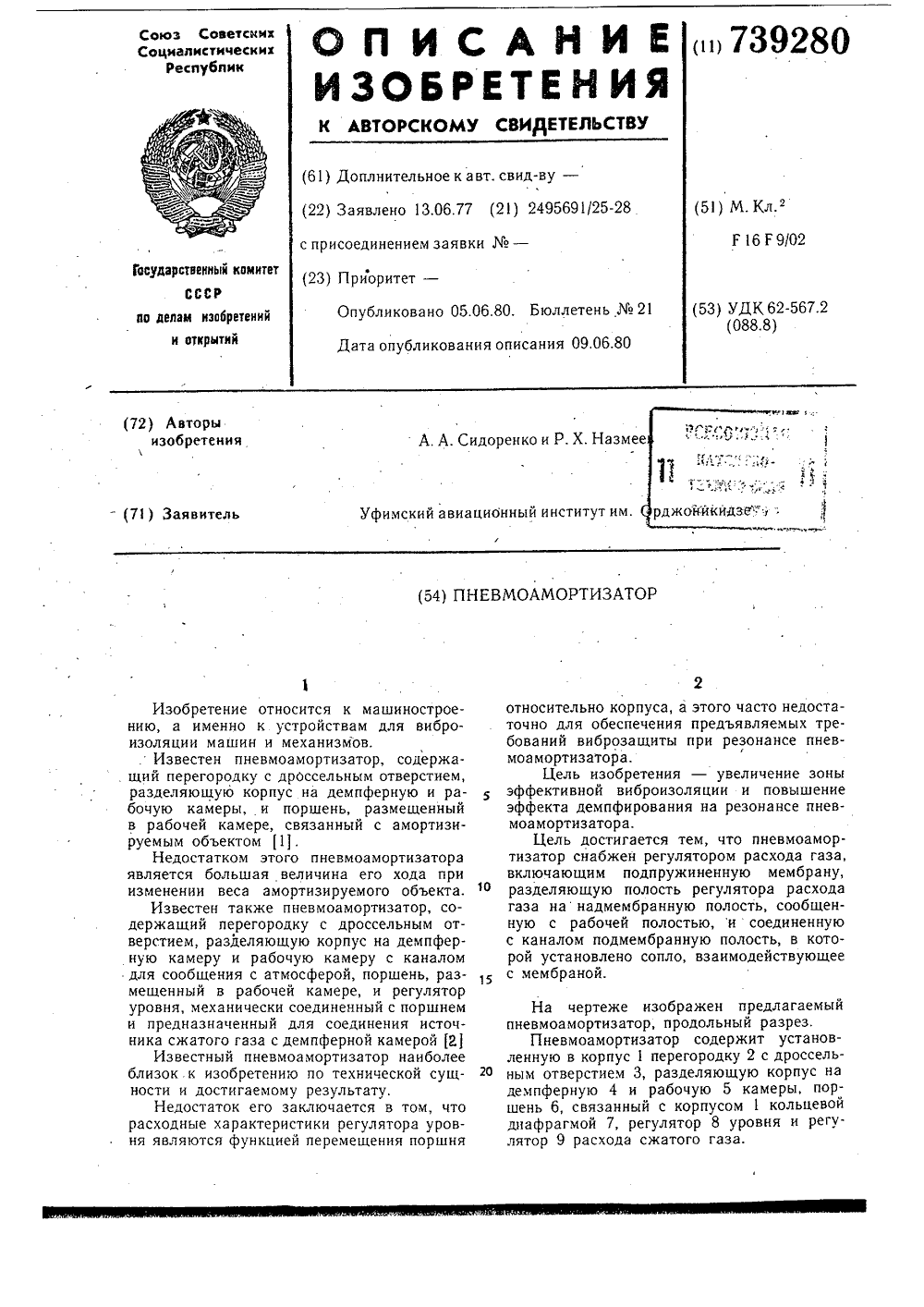

...сообщенную с рабочей полостью, и соединенную с каналом подмембранную полость, в которой установлено сопло, взаимодействующее 5 с мембраной.739280 Формула изобретения Составитель В. АТехред К. ШуфрицТираж 1095дарственного ком итеизобретений и откЖ - 35, Раугнскаятъ г. Ужгород, ул. оновКорректорПодписноета СССРытийаб., д. 4/5Проектная, 4 Демци дактор Г. Бельскаяказ 2896/32ЦНИИПИ Госупо делам3035, Москва,Филиал ПЛП Пате Регулятор 8 уровня содержит золотник 10, механически соединенный рычагом 11 обратной связи с поршнем 6. Регулятор 8 сообщает источник сжатого газа (на чертеже не показан) каналом 12 с демпферной камерой 4.Регулятор 9 расхода газа включает подпружиненную мембрану 13, разделяющую полость регулятора на надмембранную...

Номер патента: 744166

Опубликовано: 30.06.1980

Авторы: Белозеров, Воробьев, Пикулев, Стрежнев, Шмелев

МПК: F16F 9/02

Метки: виброизолирующая, опора, пневматическая

...вкладыш представляет собой по крайней мере одну диафрагму, упругопластинчатый пористый материалгистерезисную резину,На фиг. 1 показана предлагаемая опорас вкладышем из упругопластичного материала, общий вид; на фиг. 2 - вариантвиброизолирующей опоры с выполнениемвкладыша в виде диафрагм из гистерезисной резины.Пневматическая виброизолирующая опора содержит камеру 1 переменного объема,камеру,2 постоянного объема, сообщающиеся между собой дроссельным отверстием3. В камере 2 постоянного объема установлен вкладыш 4 из упругопластичного пористого материала с неупругой характеристикой жесткости, например из пенополиуритана. Вкладыш 4 может быть выполнен ввиде одной или нескольких диафрагм 5 изпористой гистерезисной резины.Работа опоры...

Номер патента: 765560

Опубликовано: 23.09.1980

Авторы: Головко, Курочкин

МПК: F16F 9/02

Метки: упругий, элемент

...его. В исходном состоянии, т. е. без воздейсвяя на шток 3 силы и без подачи к элементу воздуха, в кольцевом дросселе / имеет ."я:сто зазор, ФвУпруги ": элемт оаботает следующим образом.Соотношение мен.лу начальной пл .- щадью зазора я ксльцевом дрос "еле н площадью проходного сечения дросселя 10 выбирают таким образом, что сила от дав ления воздуха в поршневой полости компенсирует вес присоединенных к штоку 3 масс, поднимает шток 3 с поршнем и прижимает пружины 5 силой, речной силе предварительного поджатия пружин 5. вПрн подаче в подпоршневую полость воздуха высокого давления и нагруження штока 3 силой вследствие сжатия части штока 3 между кольцевым дросселем 7 и порш нем 2 и увеличивается проходное сечение кольцевого дросселя 7 и...

Номер патента: 792007

Опубликовано: 30.12.1980

Авторы: Рябой, Щербак

МПК: F16F 9/02

Метки: виброизолирующая, пневмоопора

...которая своей плоскостью взаимодействует с конической поверхностью 10 груза 9. Иарнир 20 виброизолирован от корпуса 5, например,резиновой прокладкой 23,Устройство работает следующимобразом.Сжатый воздух из сети через входное отверстие 12 попадает в полость18 и через канал 19 в демпферную камеру 4. и рабочую камеру 2. Часть воздуха из-под заслонки 16 через вьходкоеотверстие 13 постоякно выходит в ат Омосферу, При возникновении сил (отвнутренних возмущений) , вызывающихвибрацию, меняется нагрузка на опорную плиту 1.При увеличении вертикальной нагруз-,ки на опорную плиту 1, последняяпроседает и через стержень 8 и груз9 нажимает на дополнительные рычаги21, которые воздействуют на толкатели 17, Толкатели 17 нажимают нарычаги...

Номер патента: 806928

Опубликовано: 23.02.1981

Автор: Кузнецов

МПК: F16F 9/02

Метки: демпфер, колебанийжидкости, поверхностных

...является демпферповерхностных колебаний жидкости,выполненный в виде набора элементовс положительной плавучестью, располагаемых на поверхности жидкости 2 .Однако разобщенность набора элементов не обеспечивает необходимогодемпфирования колебаний жидкости806928 фоРмула изобретения оставитеЛь О. МальцевРедактор Г. Кацалап Техред М.федорнак,Корректор Е. Рошко аказ 225/54 Тираж 1017 ВНИИПИ Государственного коми по делам изобретений и 113035, Москва, Ж, РаушскПодписноеета СССРоткрытийя наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная После введения в емкость 3, заполненную жидкостью, элементов 1 с положительной плавучестью, они могут свободно перемещаться по поверхности жидкости вследствие отсутствия связей между ними, Так как...

Номер патента: 823700

Опубликовано: 23.04.1981

Автор: Филипов

МПК: F16F 9/02

Метки: виброзащитная, опора

...объема, заполненную гаэомт объект Э, неподвижно закрепленный внутри корпусавдоль его оси шток 4 с профилированной частью 5, выполненной в виде двух усеченных конусов, совмещенных меньшими основаниями, подвешенный к штоку 4 с помощью пружин 6 и 7 поршень 8823700 тавитель А, .Андреевред Т.Иаточка. Корректор М Щароши Белоусов едак 006митета ССоткрытийская наб,аказ 2053 46 ВНИИПИ Гос.Тиражударственного к елам изобретений осква ЖРау одписн 1130 4 Патен с центральным отверстием, охватывающим с зазором профилированнуючасть 5 штока 4,Поршень 8 делит объем опоры надве полости 9 и 10. Объект 3 устанавливается на гибкой диафрагме2, а корпус 1 - на основании 11.Опора работает следующим образом.Вибрации объекта 3, деформируядиафрагму 2,...

Номер патента: 838170

Опубликовано: 15.06.1981

Авторы: Голощапов, Клименко, Сидоренко, Чегодаев

МПК: F16F 9/02

Метки: пневмоопора

...так какгидродинамическое споротивление дросселирующего элемента 15 сильфона 13выбрано меньшим по сравнению сдросселирующим элементом 3, приэтом крышка 14 сильфона 13 приподнимается до верхнего упора 11, уме 25ньшая рабочий объем полОсти 5 испособствуя ускоренному повышениюуровня давления между поршнем би крышкой 14 до рабочего и взвешиванию амортизируемого объекта,При дальнейшем заполнении объемовполостях 5 и 17 давление выравнивается, и крышка 14 сильфона 13.занимает среднее положение междуупорами 11. При уменьшении веса объекта поршень б приподнимается, и.управ.:яющий золотник 9 соединяет канаг. 18 с каналом 20, сообщающим автоматический регулятор 10 уровняс атмосферой, выпуская сжатый воздух из полостей до тех пор, пока 40объект...

Номер патента: 868185

Опубликовано: 30.09.1981

Авторы: Андреев, Минеев, Янкитов

МПК: F16F 9/02

Метки: амортизатор, пневматический

...давления выполнено в видедополнительного обратного клапана 10и дросселя 11, сообщающих между собой868185 формула изобретения ие,У надпоршневую полость 4 цилиндра 1и полость 12 штока 3, на внутреннейповерхности цилиндра 1 выполнена канавка 13, а на поршне 2 в ,лыска 14(фиг. 1).Пневматический амортизатор работает следующим образом,При воздействии на штоК 3 осевойударной нагрузки (фиг 1),превышающейусилие страгйвания, шток 3 начинаетперемещаться вцилиндре 1. Юток 3,перемещаясь на прямом ходу, уменыаа вт объем воздуха в амортизаторе.Давление воздуха во всех полостях выравнивается за счет открытия перепу.скного клапана б. Надпоршневая полость 4 цилиндра 1 заполнявтся воздухом через обратный клапан 8, дроссель,11 и дополнительный...

Номер патента: 868186

Опубликовано: 30.09.1981

Авторы: Голощапов, Клименко, Сидоренко, Чегодаев

МПК: F16F 9/02

Метки: газостатическая, опора

...виде золотника 17 и рычага 18 обратнойсвязи, связывающего его с объектом 9,Внутренняя полость золотника 17 связана с питающей магистралью 19 сжатого газа и с камерой 3.Объект установлеи на уПругой мембране 20,Опора работает следующим образом.При заполнении камер 2 и 3 сжатымеазом через питающую магистраль 19объект 9 приподнимается, и посредством рычага 18 поршень золотника 17перекрывает канал, связывающий золотник с камерой 3. В камерах 2 и 3устанавливается давление, необходимоедля поддержания объекта в положенииравновесия, при этом срабатывает блокировочное. устройство 16, и .комьтатор 15 подключает вход управляющегоэлектромагнита б к усилителю 14 мощностиПри уменьшении веса объекта последний приподнимается, и золотник 17сообщает камеру...

Номер патента: 889965

Опубликовано: 15.12.1981

Авторы: Балюк, Гонорадская, Павлов, Токарев, Щекин

МПК: F16F 9/02

Метки: виброгаситель

...массой 3. Упрувыполнен в виде заполненногоса 4, а масса 1 - в виде поршго возможность осевого перемеделяющего его на две полостииз которых снабжена клапанодействующим с механическим дзы, Виброгаситель устанавливаете 8.Устройство работает следующим обра Масса 3 и жесткость пружины 2 выбра ны таким образом, что частота свободныхколебаний механического датчика фазы заведомо выше возможных частот колебаний объекта 8, т. е. колебания массы 3 по фазе всегда совпадают с колебаниями объекта.При совпадении фаз колебаний массы 1 2 ф дополнительной массы 3 клапан 7 открывается при движении поршня вверх и выпускает газ из полости 5, уменьшая жесткость подвески массы 1 и сдвигая резонансную час889965 зтоту виброгасителя в сторону ее сближения с...

Номер патента: 932004

Опубликовано: 30.05.1982

Авторы: Кравченко, Кузнецов

МПК: F16F 9/02

Метки: демпфирования, жидкостей, колебаний, низкокипящих, поверхностных

...вещество 3 подают по газопроводу 2 в емкость 1, содержа щую низкокипящую жидкость ч. Вследствие того, что температура перехода в твердое состояние подаваемого газообразного вещества 3 выше температуры, при которой находится содер жащаяся в емкости 1 жидкость ч она переходит, конденсируясь, сначала в жидкое, а затем, затвердевая, в твер. дое состояние, Так как плотность подаваемого газообразного вещества в 20 твердом состоянии меньше плотности демпфируемой жидкости, то при этом на поверхности жидкости образуется плавающее твердое ледяное поле 5 в виде твердого компонента, обладающе го положительной плавучестью, из переходящего в твердое состояние подаваемого газообразного вещества 3.Толщина плавающего на поверхности жидкости ледяного...

Номер патента: 945519

Опубликовано: 23.07.1982

Авторы: Кравченко, Кузнецов

МПК: F16F 9/02

Метки: демпфер, жидкости, колебаний, поверхностных

...каждый демпфирующий элемент снаб" жен четным количеством постоянных магнитов, равномерно установленных на его поверхности с чередованиемполюсов. На фиг. 1 прекостью; на фиг.мент.Демпфер поверхножидкости,заполняющнен в виде плавающиности демпфирующихдый из которых снабо чеством постоянныхномерно установленнностиДемпфер работает следующзом.94 Я 19 4 да его в жидкость и установка его внутри бака. формула изобретения Составитель О. МальцевРедактор А. Шандор Техред М,Рейвес Корректор Ю. Макаренко каз 5297/51 Тираж 990 ВНИИПИ Государственного по делам изобретений113035, Москва, 1-35, Раув Подписноекомитета СССРи открытийкая наб., д. 1 лиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3Возмущения, действующие на подвижный обьект (не показан),...
