Пневмоамортизатор

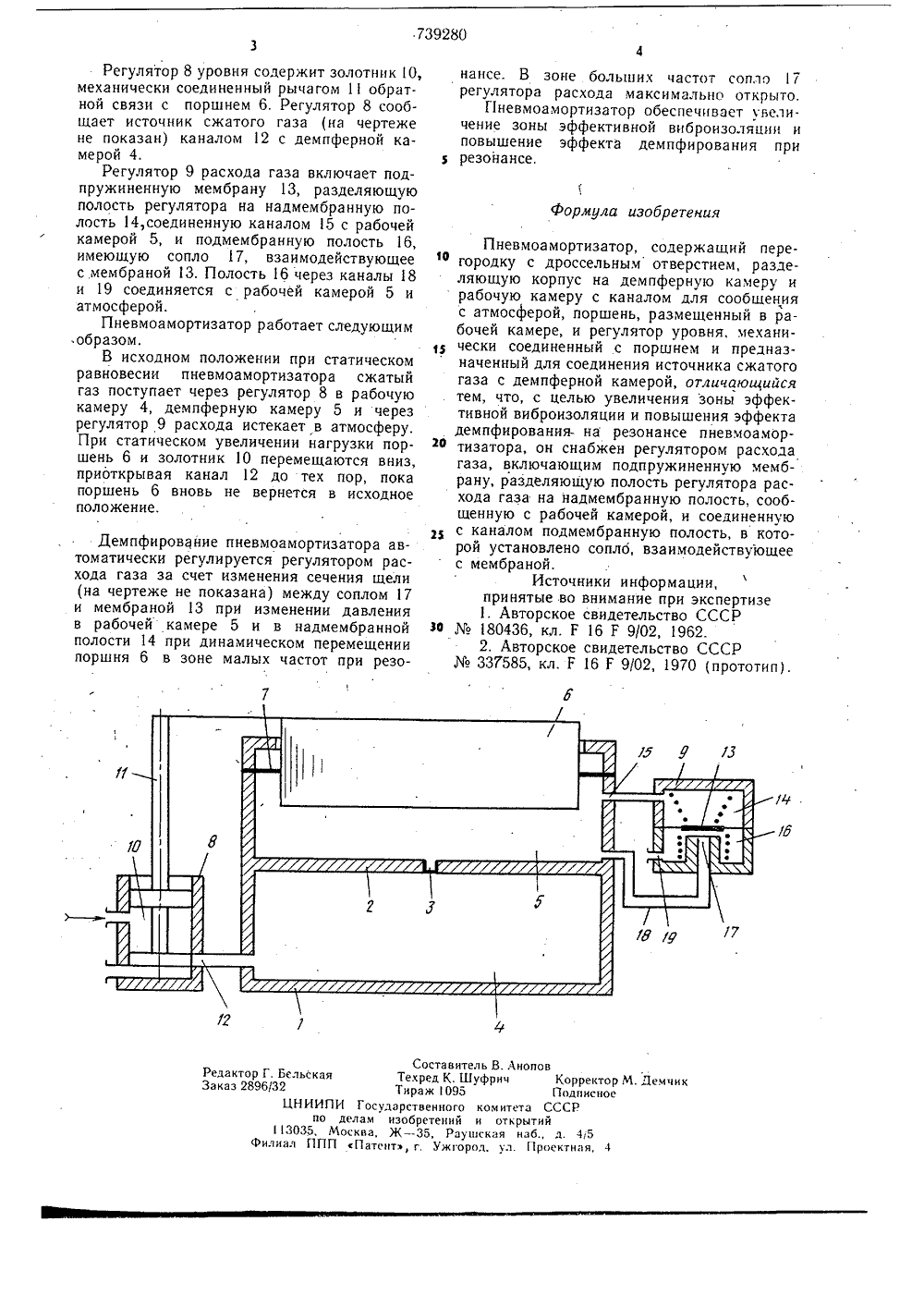

О П И С А Н И Е (11)739280ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветснихСоциалистическихРеслублинОпубликовано 05.06.80. Бюллетень21Дата опубликования описания 09,06.80 ло делам изобретений и открытий(72) Авторы изобретения нко и Р. Х. Назм имский авиационный институт им,/Заявитель ПНЕВМОАМОРТИЗА емый изображен предл ор, продольный раз затор содержит у 1 перегородку 2 с д 3, разделяющую ко рабочую 5 камер й с корпусом 1 ко егулятор 8 уровня сжатого газа.На чертеже пневмоамортизатПневмоаморти ленную в корпус ным отверстием демпферную 4 и шень 6, связаннь диафрагмой 7, р лятор 9 расхода ов россельрпус на ы, порльцевой и регуИзобретение относится к машиностроению, а именно к устройствам для виброизоляции машин и механизмов.Известен пневмоамортизатор, содержащий перегородку с дроссельным отверстием, разделяющую корпус на демпферную и рабочую камеры, и поршень, размещенный в рабочей камере, связанный с амортизируемым объектом 1,Недостатком этого пневмоамортизатора является большая величина его хода при изменении веса амортизируемого объекта.Известен также пневмоамортизатор, содержащий перегородку с дроссельным отверстием, разделяющую корпус на демпферную камеру и рабочую камеру с каналом для сообщения с атмосферой, поршень, размещенный в рабочей камере, и регулятор уровня, механически соединенный с поршнем и предназначенный для соединения источника сжатого газа с демпферной камерой 2Известный пневмоамортизатор наиболее близок к изобретению по технической сущности и достигаемому результату.Недостаток его заключается в том, что расходные характеристики регулятора уровня являются функцией перемещения поршня относительно корпуса, а этого часто недостаточно для обеспечения предъявляемых требований виброзащиты при резонансе пневмоамортизатора.Цель изобретения - увеличение зоныэффективной виброизоляции и повышение эффекта демпфирования на резонансе пневмоамортизатора.Цель достигается тем, что пневмоамортизатор снабжен регулятором расхода газа, включающим подпружиненную мембрану, разделяющую полость регулятора расхода газа нанадмембранную полость, сообщенную с рабочей полостью, и соединенную с каналом подмембранную полость, в которой установлено сопло, взаимодействующее 5 с мембраной.739280 Формула изобретения Составитель В. АТехред К. ШуфрицТираж 1095дарственного ком итеизобретений и откЖ - 35, Раугнскаятъ г. Ужгород, ул. оновКорректорПодписноета СССРытийаб., д. 4/5Проектная, 4 Демци дактор Г. Бельскаяказ 2896/32ЦНИИПИ Госупо делам3035, Москва,Филиал ПЛП Пате Регулятор 8 уровня содержит золотник 10, механически соединенный рычагом 11 обратной связи с поршнем 6. Регулятор 8 сообщает источник сжатого газа (на чертеже не показан) каналом 12 с демпферной камерой 4.Регулятор 9 расхода газа включает подпружиненную мембрану 13, разделяющую полость регулятора на надмембранную полость4,соединенную каналом5 с рабочей камерой 5, и подмембранную полость 16, имеющую сопла 17, взаимодействующее с мембраной 13. Полость 16 через каналы 18 и 19 соединяется с рабочей камерой 5 и атмосферой.Пневмоамортизатор работает следующим образом.В исходном положении при статическом равновесии пневмоамортизатора сжатый газ поступает через регулятор 8 в рабочую камеру 4, демпферную камеру 5 и через регулятор 9 расхода истекает в атмосферу, При статическом увеличении нагрузки поршень 6 и золотник 10 перемещаются вниз, приоткрывая канал 12 до тех пор, пока поршень 6 вновь не вернется в исходное положение. Демпфирование пневмоамортизатора автоматически регулируется регулятором расхода газа за счет изменения сечения щели (на чертеже не показана) между соплом 17 и мембраной 13 при изменении давления в рабочей камере 5 и в надмембранной полости 14 при динамическом перемещении поршня 6 в зоне малых частот при резонансе. В зоне больших частот сопло7 регулятора расхода максимально открыто,Пневмоамортизатор обеспечивает увеличение зоны эффективной виброизоляции и повышение эффекта демпфирования при резонансе,Пневмоамортизатор, содержащий переф городку с дроссельным отверстием, разделяющую корпус на демпферную камеру и рабочую камеру с каналом для сообщения с атмосферой, поршень, размещенный в рабочей камере, и регулятор уровня, механически соединенный с поршнем и предназначенный для соединения источника сжатого газа с демпферной камерой, отличающийся тем, что, с целью увеличения зоны эффективной виброизоляции и повышения эффекта демпфирования- на резонансе пневмоамор 2 в тизатора, он снабжен регулятором расходагаза, включающим подпружиненную мембрану, разделяющую полость регулятора расхода газа на надмембранную полость, сообщенную с рабочей камерой, и соединенную с каналом подмембранную полость, в которой установлено сопло, взаимодействующее с мембраной.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Зф80436, кл. Г 16 Г 9/02, 1962.2. Авторское свидетельство СССР337585, кл, Г 16 Г 9/02, 1970 (прототип).
