F16C 41/04 — предохранительные устройства от повреждения подшипников при хранении, транспортировке или длительной стоянке

Номер патента: 199576

Опубликовано: 01.01.1967

Авторы: Клейн, Марин

МПК: B65D 6/00, F16C 41/04

Метки: 199576

...ХРАНЕНИ Известна тара для хранения и транспортировки колец, преимущественно для шарикоподшипников, выполненная в виде фанерных лотков, представляющих собой ящики, в верхних стенках которых высверлены отверстия для колец только одного типоразмера, а стенки отверстия ограничены цилиндрами также из фанеры.Предложенная тара для хранения и транспортировки колец, преимущсственно для шарикоподшиппиков, выполнена также в виде лотков из пластмассы или другого аналогичного материала, отличающихся от известных двусторонним расположением и схемой гнезд под кольца шарикоподшипников в виде сот, их выполнением в форме шестигранников с кольцевыми буртиками различной высоты, расположенными по углам, а внутри каждого гнезда имеется кольцевой бурт...

Номер патента: 200350

Опубликовано: 01.01.1967

Авторы: Репников, Симонов, Федотов

МПК: F16C 41/04

Метки: подготовки, подшипниковк, разъемных, упаковке

...деталей подшипника.Для повышения надежности скрепления сепаратор подшипника при скреплении могут поджимать к заплечикам колец, для чего основание второй скобы может быть снабжено коническим выступом. Операции промывки и смазки можно производить перед операцией скрепления, благодаря чему повышается качество консервации, так как кольца подшипников во время промывки можно вращать одно относительно другого.Иа фиг. 1 изображен разъемный поподготовленный к упаковке согласивасмому способу, вид в плане; нато же, в разрезе. дшипника 1 к тенин его дета фиксирующи. естах наружнопника, а также твки и смазки. емента испольугой пластмасчяют концами. и выступами 4, тпями б с внутНадежность ом сепаратора ьм выступом а ет изобретени 1. Способ...

Номер патента: 277462

Опубликовано: 01.01.1970

Авторы: Блохин, Морозов, Федосеев

МПК: F16C 41/04

Метки: варановв, г"рт, неустроева, сяверцввг—•йрп, ч»сч5д

...контейнера в поперечном раз резе; на фиг. 3 - рабочая часть осевого опорного элемента.Контейнер содержит цилиндрический корпус 1 с крышками 2 и 3 и трубку 4 для вакуумирования контейнера и подвода нейтраль ной среды. Внутри корпуса 1 на крышке 2расположен патрон 5, заполненный летучим инги битором коррозии, например нитритом натрия и гексаметилентетрамином. Совмещенный подшипник б своими торцами установлен З 0 в опорных втулках 7 и 8 с фланцами 9 и 10,277462 СоставительРедактор 3. ТвТехрсд 3, Н.орректор Н. С озло охлебовараненкоударенков Тирана 1 ЬОох 1 тета ио делам аоири Совете МнвстроеЖ, Раушскаа иао Заказ 3047 3 ЦПИИПИ ( открьн ий.Ыосква, Падпьсяссаскании ССС 4 о на Типограф а, ир. ( апиова 2 снабженными ко.ьцевыми стуг 1 снйамц...

Номер патента: 293145

Опубликовано: 01.01.1971

Автор: Кац

МПК: F16C 41/04

Метки: автомат, обертки, снятия

...оси нижнего толкателя 5 расположена призматическая часть рычага 29, жестко связанного с рычагом 30 роликом 31. Рычаг 29 пружиной 32 постоянно поджат к упору 33, Для поворота рычагов 29 и 30 на неподвижном столе 34 укреплен кулачок 35, Вокруг нижних толкателей 5 по внешней стороне расположено ограничительное кольцо 36.Автомат работает следующим образом.Подшипники 27 подаются в лоток 28. Ротор 2 непрерывно вращается через ведущую шестерню 37 и зубчатый венец 9. Когда призматическая часть рычага 29 оказывается против лотка 28, очередной подшипник заталкивается туда давлением расположенных за ним подшипников и вращением ротора 2 уносится. Торец нижнего шпинделя 13 при этом расположен заподлицо с верхней поверхностью крышки 15, а верхний...

Номер патента: 365295

Опубликовано: 01.01.1973

Автор: Кислый

МПК: B61F 15/02, F16C 41/04

Метки: предохранительное, роликовых

...По окончании процесса ремонта и мойкивтулку вынимают в обратном порядке,Изобретение относится к общ строению, в частности, к ремонт подшипников на автоматических ниях.Цель изобретения - исключит роликов из гнезд сепаратора при подшипника по ремонтным пози повременном обеспечении качес Для этого втулка выполнена с на боковой поверхности и снаб ленными в направляющих подп упорами с рукоятками. ему машиноу роликовых поточных лиь выпадени перемещении циям при од тва очистки отверстиями жена установ ружиненными Предмет изобретени 1 - изображена предлагаемащий вид; на фиг. 2 - то же, ви Навтулкасбоку. Предохранительное устроиство для вых подшипников, выполненное в в ки, отличающееся тем, что, с целью нпя выпадания роликов из гнезд се при...

Номер патента: 422878

Опубликовано: 05.04.1974

Авторы: Всесоюзный, Карасик, Коваль, Преслер, Специальным, Фонд

МПК: F16C 41/04

Метки: деформаций, качения, подшипников, предохранения, транспортировке

...на собачку храповиеское вращение валу, одностороннее действиекачения и предохратрясени перевоз ний гру оздейст периоди ащает одшипн формац ик ий татком, ановок, вала не1 ния - обеспечение ввии энергетических точнистигает храпов руз, во ике вала вают на чку храся тем, что на хвостов м колесом устанавли действующий на соба ядом ычаг Изобретение относится к машиностроению,в частности к предохранительным механизмам.Известны способы предохранения подшипников качения от деформации при внешнихсотрясениях в статическом положении, например, при транспортировке, заключающиеся втом, что валу придают принудительное вращение при помощи устанавливаемого на егохвостовике храпового колеса с применениемэлектромагнита, воздействующего на...

Номер патента: 587277

Опубликовано: 05.01.1978

Авторы: Корнильев, Левкин, Левков, Соколов, Челноков

МПК: F16C 41/04

Метки: защиты, износа, качения, машин, подшипников, роторных, транспортировании

...а собачки закреплены на верхнем и нижнем рычагах.На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит раму 1, жестко прикрепленную к полу 2 транспортного средства, и поворотный рычажный механизм, имеющий храповое колесо 3,.3 формула изобретения ЦНКИПИ Заказ 111/27 Тираж 1197 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 4 жестко посаженное на валу ротора и взаимодействующее с двумя собачками 4 и 5. Поворотный механизм содержит два горизонтальных рычага б и 7, связанных между собой подвесками 8 и 9. причем подвеска 9 закреплена на валу ротора. Поворотный механизм связан с рамой посредством кронштейна 10 и шарнирной опоры 11.транспортируемая роторная машина 12 установлена на амортизаторе 13. 10Устройство...

Номер патента: 620705

Опубликовано: 25.08.1978

Авторы: Преслер, Чудновский, Шестопал

МПК: F16C 41/04

Метки: валу, качения, монтированных, повреждения, подшипников, предохранения, транспортировке

...содержащие жестко закрепленный на основании упругий элемент, в виде, например, пружины, связанной с гибким элементом, обхватывающим часть шейки вала и также закрепленным на осноВании 11 .При сотрясении машины во время транспортировки гибкий элемент благодаря связи с упругим элементом позв ляет при толчках попеременно изменя расстояние вала от основания и тем самым вал, обкатываясь по гибкому элементу, получает вращение, меняя взаиморасположение внутреннего и внешнего колец подшипника, что ликвидирует одностороннюю выработку при неизменном положении обоих колец при транспортировке.Однако укаэанное устройство не обеспечивает одностороннего направления вращения вала с внутренним кольцом подшипника, а приводит лишь к...

Номер патента: 669111

Опубликовано: 25.06.1979

Автор: Лейдер

МПК: F16C 41/04

Метки: качения, подшипника, скоба

...тем, что скооа позпипника качения выилиепа в виде разрезного кольца, на одном из концов которого выполнен выступ, обрагценный во внутрь скобы.На фиг. 1 изображен подшипник, разрез; на фиг. 2 - то же, план.Скоба 1 выполнена из пластмассы, например из полиэтилена высокой плотности, и имеет кольцеобразную форму, ограниченную сквозным радиальным вырезом 2. На одном из концов скобы 1 выполнен выступ 3, обращенный во внутрь скобы. Кольцевой выступ расположен от противоположваютцу 5ваетк доротврПрипе 3ствияпере ьиесс е ез 2 при колебаниях тсмщей среды способствмет а скобы 1 с сохранснием размеров, обеспечивая тво усилия поджатия роРадналературыизменениюее диаметтем самымликов 4. ьныи выр окружаю периметр ральных постоянс Для болго...

Номер патента: 750163

Опубликовано: 23.07.1980

Авторы: Баранов, Барышникова, Иванников, Морозов

МПК: F16C 41/04

Метки: консервации, контейнер, опор, подшипниковых, транспортировки, хранения

...выступает надуровнем жидкости.Такое выполнение контейнера позволяетиспользовать гидродинамические силы жидкости, возникающие при действитт на опору 5вибрационных нагрузок в различных направлениях, для относительного перемещея поверхностей качения деталей опоры,что предотвращает их повреждение при одействии вибрационной нагрузки.На фиг. 1 изображен предлагаемыйконтейнер, продольный разрез; на фпг. 2 -лопастная обечайка.Контейнер содержит корпус 1 с крышкой 2 и установленную на пружинах 3и 4 подшипниковую опору 5, напримерсовмещенную опору. На валу 6 опоры 5установлена лопастная обечайка 7. Контейнер заполнен консервируюпей жидкостьютак, чтобы верхняя часть лопастей обечайки 7 находилась выше уровня 9 жидкости.При воздействии на опору 5...

Номер патента: 842265

Опубликовано: 30.06.1981

Авторы: Бугаков, Малкин, Насретдинов

МПК: F16C 41/04

Метки: заглушка, игольчатого, подшипника

...цель достигается тем, чтов заглушке .игольчатого поцшипника, выполненной в вице цилинцрической втулки0с ограничительным буртом с одного торца и центрирующим конусом с другого,на наружной поверхности втулки выполненпродольный выступ, профиль поперечногосечения которого имеет форму клина,5На фиг. 1 изображена заглушка, общий вид, на фиг. 2 показана схема уста-новка заглушки в игольчатый подшипник.Заглушка игольчатого подшипника выитполнена изподатливого материала, например полиэтилена и прецставляет собой цилинцрическую втулку 1, переходящую вцентрирующий конус 2 и имеющий ограничительный бурт 3, На наружной поверхО П И С А Н И Е842265ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ8422нЖти втулки параллельно ее оси выполнен продольный...

Номер патента: 859702

Опубликовано: 30.08.1981

Авторы: Иванченко, Изергин, Изергина, Кулиш, Щербаков

МПК: F16C 41/04

Метки: вала, закрепления, транспортировке, электромашины

...осью 11 вала ротора под углом к оси вала. Величина угла зависит от величины радиальных и аксиальных динамических усилий, воздействующих на подшипники при транспортировке, и определяется в каждом конкретном случае расчетным путем. При этом перемещения деталей подшипников относи 859702тельно друг друга и корпуса машины исключаются.В случае конических хвостовиков вала ротора вместо стакана 2 может быть применена более простаядеталь, например хомут 12. При этом геометрическая ось 10 тяги 7 в плоскости (фиг. 2) направлена таким образом, что создаваемые тягами усилия направлены перпендикулярно образующим конуса хвостовиков вала ротора.Устройство работает следующим образом.Вал ротора через хвостовики 1 и стаканы 2 притянут к корпусу 4...

Номер патента: 1073502

Опубликовано: 15.02.1984

Авторы: Баранов, Иванников, Морозов

МПК: F16C 41/04

Метки: качения, контейнер, подшипников, совмещенных, транспортировки

...с клиновой головкой, ребро которой смещено от оси участка закрепления в сторону, противоположную консольному 5 участку.На фиг, 1 изображен контейнер с секционным кольцом вокруг наружного кольца и закрепленным на нем штифтом, продольный разрез; на фиг, 2 - то же, с секционным кольцом вокруг вала и штифтом, закрепленным на последнем; на фиг, 3 - сечение А-А на фиг. 1; на фиг. 4 - схема взаимодействия штифта с упругой пластиной при больших амплитудах колебания подшипника; на фиг. 5 - то же, при малых амплитудах; на фиг, 6 - секция-пластина в виде отдельного Г-образного элемента.Контейнер содержит корпус 1 с крышкой2 и установленные в нем на пружинах 3 совмещенный подшипник качения 4 с наружными кольцами 5 и валом 6, на одном 20 из которых...

Номер патента: 1116237

Опубликовано: 30.09.1984

Авторы: Баранов, Брагин, Горбунов

МПК: F16C 41/04

Метки: контейнер, опоры, подшипниковой, транспортировки, турбохолодильника, хранения

...стенке1116 1. = 0,58(2 п + 1),3орпуса 1 контейнера закреплена ертикальная ось 14, на которой установлены попеременно сопрягающиеся с храповым колесом 5 разнонаправленные собачки 15 и 16 (фиг, 2) . На втулке 17 собачки 16 закреплен рычаг 18 с грузом 19. Собачка 15 подпружинена пластинчатой пружиной 20, закрепленной на стенке корпуса 1 контейнера. На собачке 16 установлен штифт 1 О 2 1, воздействующий на собачку 15 при отклонении груза 19 на заданную величину. Между корпусом 1 контейнера и опорой 3 размещено кольцо 22 из упругого материала, например масло стойкой резины. Между корпусом 1 контейнера и крьппкой 2 находится уплотнительная, например, резиновая шайба 23. Контейнер заполнен консервирующей средой, например рабочим маслом у...

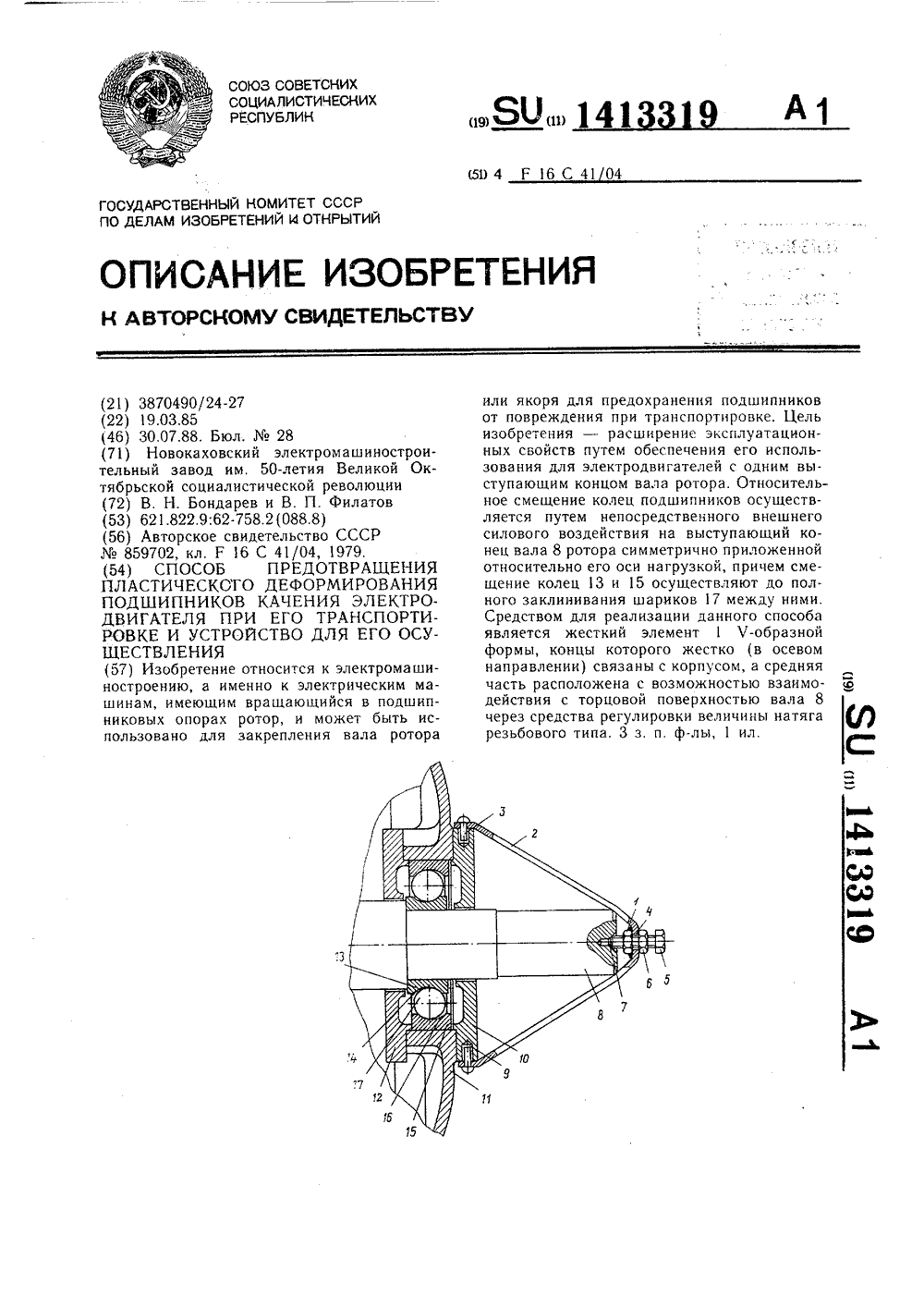

Номер патента: 1413319

Опубликовано: 30.07.1988

Авторы: Бондарев, Филатов

МПК: F16C 41/04

Метки: деформирования, качения, пластического, подшипников, предотвращения, транспортировке, электродвигателя

...подшипника качения не будет пластической деформации этих дорожек, т. е, не будут повреждаться подшипники качения электродвигателя.А имеющее место статическая и динамическая нагрузки только образуют упругие деформации поверхности дорожек подшипников качения электродвигателя, т. е. не повреждают подшипников.Использование предлагаемого способа и устройства для его осуществления позволяет предотвратить пластическое деформирование дорожек колец подшипников качения при транспортировке электродвигателей. Кроме этого, устранение осевого люфта ротора и его фиксирование позволяет при транспортировке размещать электродвигатели направлением оси вдоль железнодорожной платформы. При этом отдельные типоразмеры двигателей разместятся на платформе в...

Номер патента: 1612140

Опубликовано: 07.12.1990

Авторы: Барышников, Мельников

МПК: F16C 41/04

Метки: подшипников, предохранительное, роликовых

...внутриподшипника. Ширина 11 Фиксаторов(Фиг.4) должна быть меньше расстояния между Расчеканкой перемычек,предназначенной для удержания роликов в их гнездах. Крепление Фиксаторов 4 - 6 на кольце 1 может бытьосуществлено.и посредством кромок 9,сзагибаемых навстречу друг другу, после размещения кольца 1 в вырезе 10,ширина которого 1 равна ширине коль 2ца 1Для предохранения от выпаданияроликов 11 (фиг.З) из гнезд сепаратора подшипника во время его промывки в моечной машине вводят устройствов подшипник, сжимая рукой оба плоских конца 2 и Зф ч 10 приводитуменьшению диаметра кольца 1, облегчая ввод последнего внутрь сепара-.тора подшипника. Фиксаторы 4 - 6устанавливаются на перемычках 12 сепаратора так, чтобы Фиксаторы распо 50лагались между...
