F04F — Нагнетание текучей среды путем непосредственного контакта с другой текучей средой или путем использования инерции нагнетаемой среды

Номер патента: 18057

Опубликовано: 30.09.1930

Автор: Будничук

МПК: F04F 7/02

Метки: видоизменение, гидравлического, тарана

...воды,Действующая часть гядрооульсера В(фиг.3) - вращающееся рабочее колесовне зависимости от его конструктивноговыполнения - включено в сифон возможноближе к верхней точке спускной трубысифона (фиг. 1). На нагнетальной трубе Лсифонного гидропульсера помещены рас положенные или прямо в этой трубе(фиг. 1), или в воздушном колпаке Л, (фиг. 2) приемные клапаны, препятствую щие прониканию атмосферного воздуха.в трубы сифона.Энергетическое исполь зование давления атмосферы нредлагае мым способом осуцу:ствляется по сле. дующему циклу,Рабочее колесо гидропульсера В, привключении его в напор у самой точкинапорной трубы, работает, воспринимаяживую силу движения воды, и одновре менно этой же живой силой нагнетаетна некоторую высоту часть...

Номер патента: 18303

Опубликовано: 30.09.1930

Автор: Потураев

МПК: F04F 5/54

Метки: грязных, жидкостей, отстойников, перекачки

...1 полагается иолучить устройство для, лерекачип грязных жидкостей из отстойников.На чертеже фпт. 1 изображает схемуустройства.в разрезе; фиг. 2 -вид устройства, сверх 1:наднчне твердых зааряянений в сточныхМодах лищает вазможности нрииенять для де-, рекачви дбычпые центробежные насосы вслед. ствие пх быстрого васорення в лопастях осад-каа 1 п и сдйшкои частой раяборкп их для очистки. В предлагаемом устройстве (фпг, 1 и 2) осалки и твердые загрязнения со дна отстойаава яорекачпваются, п 1 ин;я яаоос, трубой А через оопло Г непосредственно в нагнетающую трубу Д, а на долю пасоса 3 остается. создание напорной струи д,1 я инжеицип и перекачкп жпддкости из,верщей части отстойника посредством второго плавающего рука.- ва Б, тлепленного на...

Номер патента: 18605

Опубликовано: 30.11.1930

Автор: Ляпин

МПК: F04F 1/06

Метки: аппарат, водоподъемный, пневматический

...а первый котел поднимается в верхнее положение.В видоизмененном аппарате, с двумя котлами А и А-, изображенном нафиг, 3, верхняя тр сообщается с резервуаром д, отором поддерживаетсявакуум, а труба Е с клапаном к, по которой вода поступает в котел, опускается в воду.При верхнем положении котла, вода всасывается в него через клапан к по трубе .Е и наполняет его, вследствие чего он опускается, переходя в нижнее положение, и посредством коромысла Г перемещает второй котел в верхнее положение. При нижнем положении котла оба его отверстия в, в сообщаются с атмосферой, и вода выливается из котла, после чего процесс начинается снова.В видоизмененном аппарате с двумя котлами .4, и А.2, изображенном на фиг. 4, весь аппарат помещается внутри...

Номер патента: 19052

Опубликовано: 31.01.1931

Автор: Скворцов

МПК: F04F 5/24

Метки: инжектор, мятым, паром, работающий, свежим, сдвоенный

...паром состоит из двух инжекторов 1 и 1, обычного типа, с трубой 2 для подвода мятого пара и 2 в д подвода свежего пара; обе трубы имеют по крану или вентилю. Нагнетательные трубы 4 и 4" инжекторов соединены с трубою 10, по которой вода подается и котел. Через трехходовой кран 11 инжектор 1 соединен трубами 4 и 4" с ба. ком-холодильником 5, служащим для охлаждсния нагнетаемой в него инжектором 1 воды, засасываемой им по трубе б со змеевиком 12, расположенным в баке,,Ч о и по трубопрбак соединенГ 1 ри работещего давлени; засасываетсяв бак 5, гдекоторым давлподводится кнагнетаю щемчв котел. Присываемая инжбу,4, трехховод 10 нагнеттел. н яты л производимого, вода ором 1 и нагнетается ается и уже под не- по трубопроводу 8 рому инжектору...

Номер патента: 19054

Опубликовано: 31.01.1931

Автор: Абищев

МПК: F04F 10/02

Метки: водоподъемное

...конец цепи, перекинутый черезблок д, соединен с грузом Я,Когда резервуар А начнет через отверстие К 1 и трубу т наполняться водой,; он будет давить на поршень р, который, начнет опускаться, При достижении ре-, зервуаром А нижнего положения, выступ днажмет на конец рычага Ь, вследствие чего освободится конец стенки с, которая под напором воды примет наклонное по. ложение (фиг. 3) и в этом положении останется, будучи удерживаема грузомдо тех пор, пока не опорожнится резервуар А. В то же время груз ф перетянет щит 9, который, закрыв отверстие К 1 откроет К Вода, поступая в цилиндр В, начнет подымать поршень Р и с ним подвижную часть и-а резервуара А; к тому моменту, когда она достигнет своего высшего положения, цепь е-е перЕтянет стенку с...

Номер патента: 19395

Опубликовано: 28.02.1931

Автор: Труэль

МПК: F01K 21/04, F04F 1/16

Метки: внутреннего, горения, двигатель, жидкости, передачей, помощи, работы

...в ответвления 1 б, при чем все стоун врываются в турбинное колесо 17 и приводят его в действие, а жидкость из камеры 3 выходит позадитрубопроводу 2 О и поступает. обратно в тоубопровод 4. Отвод продуктов горения пооисходит путем Открывания клапа" на 14, а перегородка 15 служит для того, чтобы вновь поступающий газ хоропо выполаскивал оставшиеся продукты горения,По окончании перого воспламенения стенки камер горения 9 и находящиеся в них металлические ор;аны будут, ко- , нечно, нагреты, но новое наполнение газом отнимает эту теплоту и производитнеобходимое охлаждение.Означенным пооцессом достигается ; обратное действие, сводящееся к тому,что в момент взрыва жидкость нагре 1 вается и часть ее испаряется. При после-дующем сгорании газовой...

Номер патента: 19460

Опубликовано: 28.02.1931

Автор: Трембовельский

МПК: F04F 7/02

Метки: воздуха, гидравлического, запаса, колпаке, пополнения, тарана

...для пополнения запаса воздуха в колпаке гидравлического тарана, характеризующееся применением трубки 3, соединяющей кольцевую полость 2 вокруг гнезда отбойного клапана 1 с устьем трубы 6 под нагнетательным клапаном 5, с целью автоматического нагнетания воздуха в момент гидравлического удара, при чем для регулирования количества на-, гнетаемого воздуха установлен вентиль 4. В предлагаемом устройстве для пополнения запаса воздуха в колпаке гидра.влического тарана, с целью. автоматического нагнетания в колпак воздуха в момент гидравлического удара, устье подводящей воду трубы, расположенное под нагнетательным клапаном, соединяется посредством трубки с кольцевой. полостью, расположенной вокруг гнезда отбойного клапана,На чертеже схематически...

Номер патента: 20457

Опубликовано: 30.04.1931

Автор: Трембовельский

МПК: F04F 7/02

Метки: гидравлических, комбинированная, таранов

...быа. , влена в любом е ; для примера Ре спирали.Вода из бака 1 поступает в питательную трубу 2 и вытекает через ударный клапан 4 под напором Й; приобретя нуж. ную скорость, вода закроет клапан 4, ;1 произойдет гидравлический удар, которыйподнимет давление в колпаке 3 до неко-торой величины Н и вода, открыв клапан , нагнетания 9, начнет втекать в колпак , тарана 3, пока не произойдет падениядавления в трубе 2, после чего ударный 1 клапан 4 откроется и процессы в трубе 2возобновятся,Между тем вода, поступившая в колпактарана 3, устремляется в трубу 5 и, дочдядо ударного клапана 10, начнет вытекатьчерез него наружу под напором Й; приобретя нужную скорость, вода закроетударный клапан 10, произойдет гидравли. ческий удар, который поднимет...

Номер патента: 20965

Опубликовано: 31.05.1931

Автор: Вазингер

МПК: F04F 1/12

Метки: водоподъемное

...у плотно прилегает к внутренней поверхности неподвижного цилиндра х, который своими прорезами щ, и ог сообщается с прикрепленными к нему трубами Ь, и Ьг (фиг. 4, 5, б). Кроме того, цилиндр у снабжей общими днищами в, и гг с цилиндром д, поворотно установленным на соединенной с трубопроводом , (Ьиг.1) трубес отверстиями ", выходящими , в полость цилиндра д, который, кроме того, имеет продольные перегородки д, и дг, делящие пространство между" ним и цилиндром у на две части а и . Из последних часть 3, закрытая днищами в 1 и вг, сообщается через вырез Ь с полостью между стенками цилиндраи трубы ", а часть а сообщается с наружным воздухом (фиг. б), Самый же цилиндр д сообщается через дугообразные прорезы ззэ, и юг с упомянутыми трубами...

Номер патента: 22389

Опубликовано: 31.08.1931

Автор: Корнев

МПК: A01G 25/02, E02B 13/00, F04F 10/02 ...

Метки: орошения, почвы

...в упо" мянутый баллон. Если случайно в трубопроводе есть воздух, то он уносится вместе с водой.Устройство согласно методу автоматического орошения посредством открытого канала изображено на фиг. 2 и 3.В почве, подлежащей орошению, роют канавку приблизительно 60 - 75 см глубиною. Затем возводят при помощи непроницаемой для воды массы, например, цемента, желобки 13, высотою в 25 - 30 см (фиг. 3). На дне желобков 13 располагают трубы 5 из пористого материала без всякого соединения. Затем желобки наполняют тонким речным песком 14 и сверху всю канавку засыпают почвою. Всасывающая способность песка меньше всасывающей способности земли, благодаря чему можно регулировать влажность почвы посредством изменения высоты уровня воды в...

Номер патента: 23372

Опубликовано: 31.10.1931

Автор: Сиваков

МПК: B67D 5/00, F04F 10/02

Метки: самозаряжающийся, сифон

...пака В устроена кольцеваясто колпака(фиг, 2), а верхняя часть кол кольцеваябженя воздушным колпаком А. ьсн Изобретение касается сифонов в видеУ - образных трубок,. служащих для переливания жидкостей из одного. сосудав другой с предварительным заполнением сифонной трубки,В предлагаемой конструкции. сифонапуск происходит автоматически.На фиг. 1 чертежа изображен сифон,состоящий из трубки А, всасывающееколено которой снабжено колпаком В,окружающим сифонную трубку Приопускании сифона в жидкость, последняя подымается по трубке и одновременно поступает через отверстие пв колпак, сжимая находящийся там воздух. Подъем и перебрасывание жидкостив трубке осуществляется давлением сжатого воздуха из колпака, проходящегочерез отверстия Я,...

Номер патента: 23776

Опубликовано: 31.10.1931

Автор: Певцаев

МПК: F04F 7/02

Метки: гидравлическая

...жидкость в резервуар или цистерну 6, из которой по трубе 7 жидкость идет в следующий вышерасположенный относительно первого таран, каковой таран, в свою очередь, подает ее в вышележащий резервуар 6 третьего тарана и т. д. вплоть до верхнего бака 9. При этом отбойные клапаны 4 каждого тарана располагаются над соответствующими резервуарами 6, вследствие чего вытекающая из них вода используется нижележащим тараном. Очевидно, что каждый из верхних таранов А питается жидкостью, нагнетаемой ниже- установленным тараном Б и отработавшей водой вышеустановленного тарана В. Чтобы использовать подобным же образом отработавшую воду первого тарана и тем самым уменьшить расход свежей воды, подаваемой по трубе 1, под отбойным клапаном 4 этого тарана...

Номер патента: 24243

Опубликовано: 30.11.1931

Автор: Штерн

МПК: F04B 47/02, F04F 7/00

Метки: глубокий, инерционный, насос

...удалена, новый толчок кл пластин и отт На чертеже к начальному листовая пруж приложеннойе сопротивле и пружина ая сила Р оп поршень 1 пан 2 закрылния воды 3 втянуять внеполучаетя,. и повормажив насос из моменту ина 6 со к ней р Изобретение касается инерционных глубоких насосов с проходным поршнем, снабженным пружиной для ускорения нижнего (холостого) хода.В предлагаемом насосе пружина поршня закреплена на втулке, снабженной обратным клапаном и застопориваемой посредством тормозных пластин в обсадной трубе скважины.На чертеже фиг. 1 изображает вертикальный разрез инерционного глубокого насоса; фиг. 2 - то же втулки.Инерционный глубокий насос состо из помещенных в обсадной трубе 8 ск 1 точка Ь пружины 6 передвинулась в точ- ,1 ку Ы,...

Номер патента: 24710

Опубликовано: 31.12.1931

Автор: Трембовельский

МПК: F04F 7/00

Метки: гидропульсор, нагнетательный

...изо- ,трубам 9 поступает с некоторой скображает продольный вертикальный раз-ростью через каналы 22 и 4 в колесо 1, рез гидропульсора;фиг. 2 - его попереч- где изменяет направление движения, и, ный разрез; фиг. 3 - то же, при изменен-производя давление на стенки каналов 16 ном положении клапанов, турбинного колеса, приводит его во вра.Устройство гидропульсора заключается щение. Из каналов 16 вода поступаег в следующем: турбинное колесо 1 имеет толстые сплошные лопатки 24 (фиг, 1, 2), образуюшие между собой изогнутые каналы 16, иду 1 цие к центральной полости 10 и расположенные группами, при чем каналы каждой группы разде-лены между собой тонкими перегород-ками, толщина лопаток 24 при этом де-лается больше устья каналов 4...

Номер патента: 25046

Опубликовано: 31.01.1932

Автор: Бродский

МПК: F04F 1/12

Метки: автоматический, водоподъемник, пневматический

...через воронку д, снабженную пружинным клапаном Р, В нижней части компрессора А помещен пружинный клапан С служащий для периодического выпуска скопившейся воды и связанный тягой Л с клапаном Р. Тяга Л соединена с тросом К, несущим груз О и перекинутым через ролики, с прикрепленным к нему поплавком ф, перемещающим одновременно рычажки кранов Р и С, Вода из водоема поступает через пустотелые клапаны. Ж при всплывании которых прекращается доступ воды в Ч образные.сосуды 1, 2. В коленах сосудов 1, 2 установлены пластинки 11 для притяги.вания к ним поплавков Ф при помощи .магнитов Ж.Во время компрессии воздуха кран Р открывается, а кран С закрывается и под влиянием сжатого воздуха вода в коленах А, и 8 сосудов 1, 2 поднимается, при чем...

Номер патента: 25401

Опубликовано: 29.02.1932

Автор: Дудин

МПК: F04F 1/12

Метки: глубокий, насос, пневматический

...5 и б (фиг. 1 - 4) сообщаются с общим трубопроводом 4 с сжатым воздухом и снабжены втулками а и а, в которых имеются соответственно отверстия в и в каналы е и е с отверстиями ж и ж и каналы г с отверстиями и.Насос при .его работе опускается в скважину с жидкостью и последняя, приподняв клапаны 2 (фиг. 2), поступает в камеру 1, воздух из которой удаляется через канал з, отверстие и, выточку/д поршня б и отверстие в в кожух 10 и далее в атмосферу. По наполнении камеры 1 жидкостью трубрпровод 3 перемещается вверх (фиг. 1) до совпадения выточки г поршня б с выходным отверстием трубопровода 4 в зОлотнике 5 и сжатый воздух, находящийся в трубопроводе 4 переходит через выточку г, отверстие ж и канал е в камеру 1, при чем вытесняет из нее...

Номер патента: 26767

Опубликовано: 30.06.1932

Автор: Павлов

МПК: F04F 7/00

Метки: газа, сжатия

...динамическим давлением, вызываемым энергией движущихся масс жидкости в трубе с.Это суммарное давление сжимает газ в сепараторе Ы. Когда давление в сепараторе д превысит давление столба жидкости в трубе 1 гидравлического тарана, то клапан и открывается и жидкость начинает поступать в резервуар п, Когда движение в приемной трубе с прекратится и давление в сепараторе 4 вследствие вытекания жидкости через клапан т, понизится до давления столба жидкости в трубе 1 тарана, то клапант автоматически закрывается. Тогда, открывая запорный орган о, выпускают сжатый газ в ресивер р, откуда он берется для работы. Если давление в ресивереР больше статического давления столба жидкости в трубе с и больше, чем в трубе г", то при начале следующего цикла...

Номер патента: 26910

Опубликовано: 30.06.1932

Автор: Лонткевич

МПК: F04F 5/24

Метки: инжектор, котлов, паровых, ступенчатый

...2 мятого пара, одновремен.но помощью зубчатого колеса 3 и зубчатого сектора 4, открывается заслонка 5 и впускает воду в инжектор. Из сопла 1 мятый пар устремляется в смешивающее сопло И 1, увлекая из сопла П воду, Пока инжектор не забрал, разре. жения в сопле 1 И и давления в сопле 1 Ч нет, а клапан б открыт, и пар и вода попадают в пространство 7, откуда вы.ходят по вестовой трубе С наружу. Когда инжектор забрал и в сопле Ш обра. .зовалось разрежение, то клапан б закрывается, давлением в.сопле 1 Ч отжимается клапан 8, и нагнетаемая вода по трубе Д подается в резервуар - отстойник Е. Клапан 8, открываясь, нажимает на рычаг 9 и перекладывает клапан 10, который разобщает пространство 7 от .вестовой трубы С и сообщает его с камерой 11,...

Номер патента: 26911

Опубликовано: 30.06.1932

Автор: Трипецкий

МПК: F04F 5/24

Метки: действующий, инжектор, мятым, паром

...смешения и служит для добавочной.воды, подаваемой по добавочному трубопроводу 21, снабженному делительнойпробкой 20 и расположенному в части Г,через главный трубопровод 19 которойвода из водоприемной трубы поступаетв водяную камеру к соплу 2, В части Б убликовано 30 июня 1932 г инжектора помещены сопла: напорные 7 и обратное 8 и питательный клапан 1 б, для осмотра которого служит крышка 15. Часть З соединена с вестовой трубой 27, снабженной обратным клапаном. Часть В - крышка иижектооа - снабжена трубой 18, составляющей одно целое с нею и слуиеащей для подвода свежего пара в сопло 17 при работе инжектора во время стоянки паровоза,Во время работы паровых машин паровоза мятый пар через сопло 1 поступает в инжектор в засасывает подаваемую...

Номер патента: 28105

Опубликовано: 31.10.1932

Автор: Бредис

МПК: F04F 10/02

Метки: верхнего, водоподъемная, воздуха, колена, приспособлением, сифона, сифонная, удаления

...13, на стержне коего и в стенке гнезда его сделаны небольшие канавки 17 и 16 (фиг. 4 и 5), доведенные до середины гнезда и рассчитанные так, что, при закрытом кране 13, наружный воздух может проходить через эти канавки в резервуар, при открытом же кране канавки разъединены и воздух в резервуар через них не попадает. Для приведения насоса в действие следует закрыть кран 14 и открыть кран 13; предполагается, что воздух из резервуара 2 будет высасываться пробегающей по сифону водою и направляться частью в воздушный колпак и частью в регулирующий цилиндр, где будут происходить явления, уже описанные выше при объяснении работы сифона, при чем резервуар 12 наполнится водою, для отливаниф которой закрывают кран 13 и открывают кран 14.,В...

Номер патента: 28644

Опубликовано: 31.12.1932

Автор: Короткевич

МПК: E04F 21/12, E04G 21/04, F04F 1/16 ...

Метки: аппарат, перемешивания, пневматической, подачи, раствора, строительного

...и пневматической подачи строительного материала; фиг. 2 в в спереди комбинированной строительной машины; фиг. 3 в вертикальн разрез по АБ на фиг. 2.Предлагаемый аппарат для перемешивания и пневматической подачи строительного раствора состоит из цилиндрического сосуда 1 (фиг, 1) с воронкообразным коническим днищем 2, имеющим спускную горловину 3, В центре полусферической крышки 4 имеется воронка 5 для загрузки аппарата дозированными растворами. Горловина воронки 5 герметически закрывается коническим затвором б, прижимаемым винтом 7 к резиновой прокладке 8. Давление в аппарате определяется манометром 9 и регулируется предохранительным клапаном 70. Смешивание растворов внутри аппарата достигается мешалкой, состоящей из...

Номер патента: 29243

Опубликовано: 28.02.1933

Автор: Байбаков

МПК: E04F 21/12, E04G 21/04, F04F 1/16 ...

Метки: аппарат, воздуха, подачи, помощи, сжатого, смесей

...давить на клапан 17, открывает его и пересыпается на воронку 72. Высыпание смеси из воронки 15 дает возможность воронке подняться вверх от тяжести противовеса 18, при чем этот последний, опускаясь вниз, тянет за собой через вилку 21 шток 22, который клапаном 24 закрывает выходное отверстие 2 б и, опуская вниз клапан 23, открывает отверстие 25, после чего сжатый воздух, продолжая поСтупать через трубку 27 в полость 73, начинает поступать в -полость воронки 12 через трубку 28. При повышении давления в воронке 12 клапан 11 закрывается, а когда в воронках 12 и 73 давление воздуха станет одинаковым, то клапан 14 вследствие веса каходящейся на нем смеси открывается, закрывая шаром 17 отверстие 1 б в воронке 15, и смесь из воронки 12...

Номер патента: 29583

Опубликовано: 31.03.1933

Автор: Короткевич

МПК: E04F 21/12, E04G 21/04, F04F 1/16 ...

Метки: нагнетания, раствора, строительного, трубопровод

...набивки 79. Для перемешивания раствора при подаче такового в насос вдоль бака 1 расположен изогнутый жолоб 20, состоящий из нижнего лотка 20 и крышки 21, В щели 22 пропущен угольник 23, скрепленный с коромыслами 24 и 24 а, поворотными на оси 25; коромысла ати соединены тягами 2 б и 2 ба с поршневым пальцем 27. К угольнику 23 прикреплен щитик 28, который при движении поршня б движется по жолобу, не задевая за стенки последнего, чем производит размешивание раствора и способствует подаче под всасываю-щий клапан 10 через воронку 29 раствора, проникающего в жолоб через щели 22.Наполняют бак 1 готовым раствором, Чтобы в цилиндр насоса не могли попа. дать крупные предметы, бак 1 снабжен фильтрующими сетками 30 и 30 а, которые не...

Номер патента: 30076

Опубликовано: 30.04.1933

Авторы: Красовский, Приходько

МПК: F04F 5/24

Метки: всасывающий, инжектор, мятого, пара, свежего

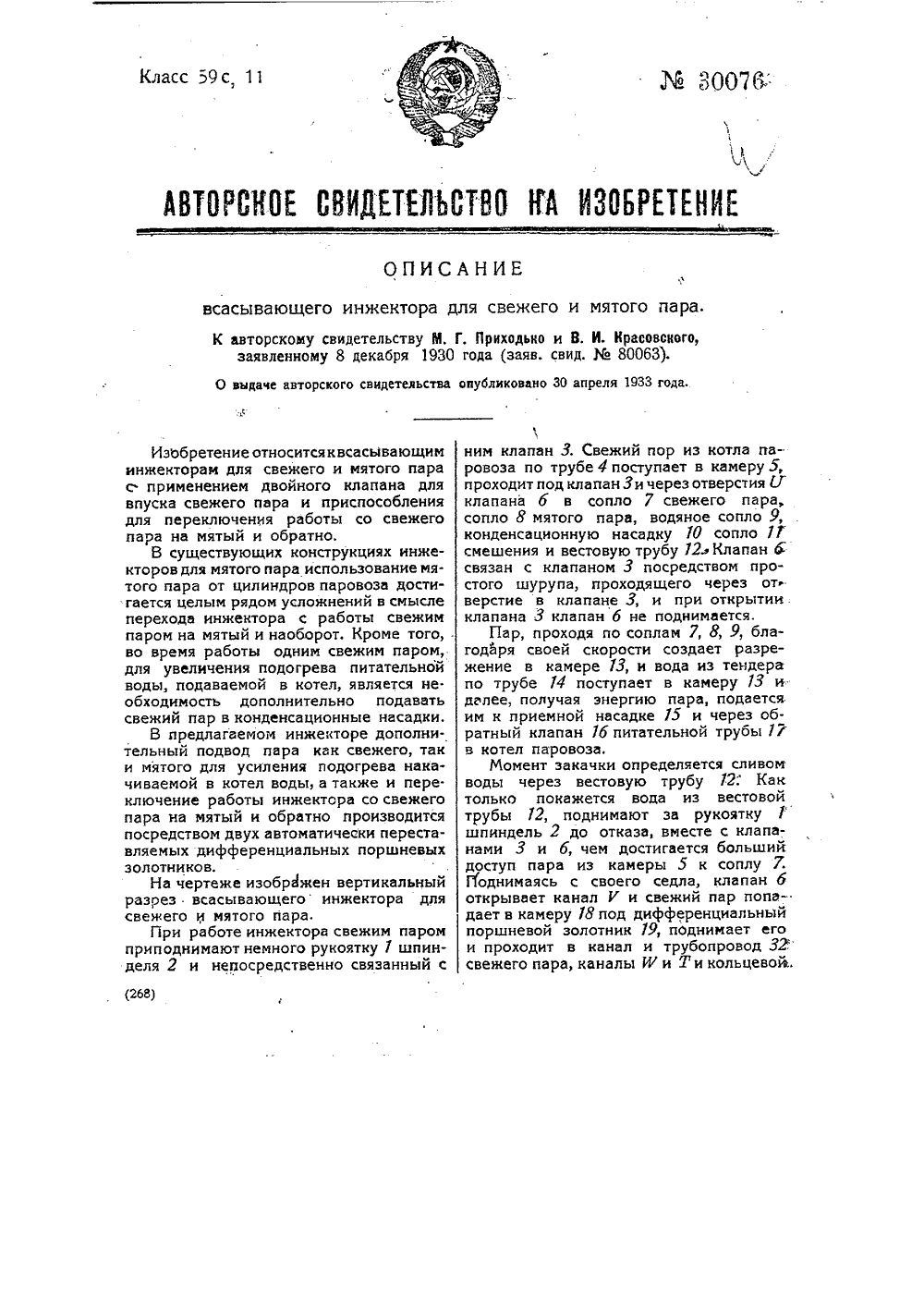

...регулятора, пар мз коллектора по трубе 21 поступает :в камеру 22 над дифференциальным поршневым золотником 19, Пар давит на поршень 19 и прижимает его к седлу в силу разности площадей, прекращая ,доступ свежего пара из камеры 18 в трубопровод 20. В момент нижнего крайнего положения поршневого золотника 19 кольцевая выточка 23 на нем и радиальные каналы 24 сообщаются с одной стороны с каналом и трубопроводом 25, с другой - с кольцевой выточкой 2 б на, :шпинделе 2.Так как во время нормальной работы инжектора шпиндель 2 вытянут до отказа, то кольцевая выточка 26 сообщается с камерой 22, и пар из коллектора по трубе 21, выточке 2 б на шпинделе 2, каналу 24 и кольцевой выточке 23 поступает в канал и трубопровод 25, канал У под второй...

Номер патента: 30077

Опубликовано: 30.04.1933

Автор: Бобров

МПК: F04F 5/24

Метки: инжектор

...схема осе- вого разреза инжектора,Трубопровод б, 7, сверху закрытый состоит из набора узких взаимообратных конических насадок, имеющих на боковых поверхностях небольшие отверстия 8 в местах соприкосновения конусов малыми основаниями 18, 19, 20,21. Потрубопроводу б, 7 вода поступает под давлением и разбрызгивается через отвер.стия 8, конденсируя пар, и кроме того, вода в последних звеньях трубопровода производит присасыввние воздуха, создавая этим мятому пару возможность увеличить свою скорость. Для поступления мятого пара имеются трубы 70 и 71, а в камере, куда он поступает, помещен клапан 12, открывающийся внутрь инжектора. Вестовая труба 73 снабжена клапаном 14, открывающимся наружу.Камера смешения 15 и выходная труба 1 б для подачи...

Номер патента: 31356

Опубликовано: 31.07.1933

Автор: Симмонс

МПК: F04F 1/08

Метки: глубоких, колодцев, контрольный, механизм, насосу, пневматическому

...1идет от главной приемной трубы 33 ккорпусу клапана О, а ответвление й;ведет от трубы г к корпусу вспомогательного переходного клапана К Редукционный клапан У установлен на трубе Й,равно как игольчатый вентиль р, являю..;3щийся контрольным клапаном для реснвера К с целью регулирования временипотребного для доведения в ресивере илив аккумуляторе давления до максимума,,Труба р соединяет ,клапан У с ресиве.ром К, а шаровой клапан д управляеттрубами низкого давления Й н р и отводящей трубой г. Труба высокого давления 8 соединяет цилиндр 1 плунжера ивспомогательного переходного клапана Ус магистралью 34, так что в течение откачки из бака А жидкость высокого давления подается под плунжер и, и шаро.вой клапан д поднят, благодаря...

Номер патента: 31357

Опубликовано: 31.07.1933

Автор: Редфильд

МПК: F04F 1/06

Метки: контрольный, механизм, насосу, пневматическому

...1 скалки 5, с другой стороны, управляет подачей и выпуском давящей жидкости от одного конца к другому корпуса Н выпускного клапана 6; чем вызывается действие.последнего, механизм же переходного клапана. У, в свою очередь, контролируется вспомогагельным клапаном Х работа которого идет в соответствии с повышением или падением давления в резервуаре 5,При положении частей, изображенном на чертеже, главный контрольный клапан .0 открыт, а выпускной клапан 6 находится в состоянии продувания; последний в своем крайнем правом положении позволяет давящей жидкости из трубы Р пройти через корпус Н и трубу 1 в колодезный бак для подачи нефти или другой. жидкости, Головка о клапана имеет отверстие р, позволяющее выравнизать давление с обеих сторон...

Номер патента: 31358

Опубликовано: 31.07.1933

Автор: Симмонс

МПК: F04F 1/08

Метки: колодцев, насос, пневматический

...диаметр клапанной чашки внутри втулки И имеет несколько боль шую величину, чем диаметр клапанной поверхности х, прижимающейся к седлу. В виду того, что чашка клапана с целью устранения утечки плотно прилегает к пробке Ь, то получается кольцевое тело, толщина которого соответствует разности диаметров двух подвергающихся давлению поверхностей, из которых одна находится внутри, а другая снаружи чашки Давление, производимое на нижнюю часть Йольцевого тела, будет больше, чем на верхнюю часть, и поэтому.при равенстве давления газа внутри и снаружи чашки, последняя будет стремиться двигаться вверх и открывать клапан до тех пор, пока внезапный приток газа не закроет клапана.В то время как жидкость вытесняется в трубу у газ в трубе Е проходит...

Номер патента: 31557

Опубликовано: 31.08.1933

Автор: Лысиков

МПК: F04F 3/00

Метки: вакуум-насос, гидравлическим, затвором

...рабочего резервуара 5 и установленного в нем на пустотелой оси МЛ наклонно к уровню жидкости барабана Я с конической втулкой О, К внутренней поверхности барабана Й и к наружной поверхности втулки О закреплены витки многоходового шнека Р, образующие несколько винтовых каналов. Наклонные к оси ММ производящие шнека в вертикальной плоскости сечения барабана расположены так, что в одной половине барабана параллельны уровню жидкости в рабочем резервуаре 5. Барабанприводится во вращение посредствомшкива Е и зубчатой передачи К, Из резервуара, в котором создается вакуум, воздух поступает через снабженную регу.лирующим краном С трубу А связанную посредством соответствующего соединения с пустотелой осью МЯ, служа.щей трубопроводом для...

Номер патента: 31770

Опубликовано: 31.08.1933

Автор: Бухштаб

МПК: F04F 7/00

Метки: воздуха, движения, колебательного, насосу, рабочего

...нагнетательной трубе 4, через эти отверстия 9 проникает в среднюю канавку 8 и прижимает кожу манжеты к стенке обсадной трубы 7. Крайние канавки 8 имеют то же назначение, но действуют от давления воды, просачивающейся из средней канавки 8. Манжета б придавливается к поршню 1 металлической шайбой 1 О, Поршень в собранном виде с приключением труб 4 и 4, а также воздухонагнетательной трубы 11 опускается в скважину, причем труба 4 служит также поддержкой всей системы и удерживается на обсадной трубе на определенной глубине обыкно. венными кламерами. Когда поршень достигнет уровня эксплоатируемого горизонта, трубу 4 закрепляют кламером сверх обсадной трубы, а трубу 11 при. соединяют к источнику сжатого воздуха требуемого давления.- Воздух,...
