F04F — Нагнетание текучей среды путем непосредственного контакта с другой текучей средой или путем использования инерции нагнетаемой среды

Номер патента: 31771

Опубликовано: 31.08.1933

Автор: Бромлей

МПК: F04F 10/02

Метки: автоматической, верхнего, воздуха, колена, откачки, сифона

...С Рычаги О, связанные пружиной П, сочле. Кран Б присоединен к трубопроводугг внешней водопроводной сети и служит для пополнения бака А водою (фиг, 2). Устройство устанавливается на некоторой высоте над высшей точкой трубопро- вода, из которого должен быть откачен воздух.При опорожненном баке А шток Р под влиянием веса поплавка 3 и пружины П занимает наинизшее положение, при котором отверстия Л на кране Б не перекрыты золотником Л; в то же время отверстия Л на кране Г перекрыты зо- лотником М, т,-е. бак А будет соединен с водопроводной сетью У и отъединен от трубопровода, из сифона которого должен быть удален воздух. Таким образом происходит наполнение бака водою, причем воздух из него вытесняется через клапан Ю в атмосферу,...

Номер патента: 31772

Опубликовано: 31.08.1933

Автор: Нестерко

МПК: F04F 10/02

Метки: водоподъемник, применением, сифона

...крана 11 и сообщены с отверстием 7 б в поршне крана. Трубки 15 имеют назначение пропускать наружный воздух, входящий через отверстие 1 б в освобождающиеся от воды баки 9,К нижней части баков 9 приделаны водовыпускающие трубки 77, которые введены вторыми концами в тело крана 17 и сообщены с нижним отверстием 78в поршне крана. Трубки 17 предназна. чаются для пропускания выходящей из баков воды в укрепленный на кронштейне 4 жолоб 19 для дальнейшего направления воды на орошаемую пло щадь.Для приведения водоподъемника содействие необходимо наполнить трубу 5 водою, для чего закрываются обе заслонки 6 и через верхнее отверстие 7 труба 5 наполняется водою ручным или .иным способом. После этого отверстие 7 закрывается, а заслонка б...

Номер патента: 31773

Опубликовано: 31.08.1933

Автор: Рыбаев

МПК: F04F 5/46

Метки: инжектор

...выполненный в форме конической трубы, постепенно суживаются к выходному концу корпуса.На чертеже изображен схематический продольный разрез инжектора,Рабочая среда (пар, газ, вода и т. п.) по трубе 3, под давлением, поступает в выполненный в виде конической трубы корпусинжектора, внутри которого установлены несколько конических насадок 4, входящих одна в другую так, что между насадками остается некоторое пространство для прохода рабочей среды. По мере удаления от начала диффузора к выходному концу корпуса насадки 4 сужаются с обеих сторон и имеют постепенно уменьшающуюся высоту,Рабочая среда поступает в диффузор инжектора по трубе 3, и поток ее разветвляется в направляющих в насадках 4, причем зазоры между насадками Соответственно...

Номер патента: 34967

Опубликовано: 28.02.1934

Автор: Голяницкий

МПК: F04F 3/00

Метки: водоподъемник, воздуха, действующий, разрежением

...пяти- шести метров так, что нижняя труба повернута относительно верхней на 180. Фасонные трубысоединяются между собою трубами 2 йри помощи фланцев 8 и болтов с прокладкой, для достижения герметического соединения. В меньшем колене фасонных труб 1 устанавливаются клапаны 3, а второй конец фасон,ной трубы закрыт герметической крышкой б. В крышку б ввернуты две,пробки 7 (фиг, 2), с помещенными в них (Ы 5) о разрежением воздух ляницкого, заявленному 8 мав.129737),ликовано 28 февраля 1934 года. трубками 4 и 5, снабженными распределительными устройствами. Трубка 4 при помощи колена 9 соединяется с трубопроводом 11, которыйвыводится на поверхность земли и присоединяется к всасывающей трубе вакуум-насоса. Кран 12 служит для спуска...

Номер патента: 34968

Опубликовано: 28.02.1934

Автор: Трофимов

МПК: F04F 5/24

Метки: действующий, инжектор, острым, отработавшим, паром

...продольный разрез предлагаемого инжектора; фиг, 2 - вид сверху нижней части инжектора; фиг. 3 - поперечный разрез по А - В на фиг. 1 и фиг. 4 - продольный разрез иной формы выполнения инжектора.В будке машиниста на котле, на месте обычного инжектора, помещена коробка 1 (фиг. 1), к которой сверху присоединена камера 2, с распределительным клапаном 3, закрывающим трубу 4, впускающую отработавший пар от конуса; на свободном конце штока 15 этого клапана насажен поршень 31, дви. жущийся в добавочном цилиндре 30. Шток 15 снабжен кольцевой заточкой 1 б, сообщающейся с трубою 5 от котла, а камера 2 сообщается с цилиндром 30 помощью канала 34,В коробке 1 помещен двойной клапан 11 - 8; тело клапана 11 жестко соединено со шпинделем 28 и...

Номер патента: 34969

Опубликовано: 28.02.1934

Автор: Трофимов

МПК: F04F 5/24

Метки: действующий, инжектор, острым, отработавшим, паром

...с приводным устройством сопловых клапанов, а запорный орган для острого пара снабжен независимым приводом.На чертеже показан продольный разрез,предлагаемого инжектора.Инжектор, устанавливаемый в будке машиниста й укрепляемый на кожухе топки, состоит из нижнейкамеры 1 и укрепленной на ней верхней камеры 2 с клапаном 3, шток 15 коего снабжен заточками 7 б и 34. Полости камер 1 и 2 сообщаются между собой отверстием, которое перекрывается задвижкою 42, скрепленною с тягою 43. В нижнем кор) пусе помещены засасывающие конуса инжекторы; запорный орган 74 конуса 29 снабжен маховиком 27; конус же 29 закрывается клапаном 39, приводимым в действие тягою 28. Тяги 43 и 28 шарнирно соединены с рычагом 38, с которым также шарнирно скреплены тяги 44...

Номер патента: 34970

Опубликовано: 28.02.1934

Автор: Трофимов

МПК: F04F 5/24

Метки: воды, действующим, дополнительного, инжекторам, острым, отработавшим, паром, подогрева

...ьного подогрева жектором, отлипри инжекторе а для введения меси его с отраи с бо- убу Утешев Волков ксперт Н. едактор В енпромпечатьсоюз, Тип. Печ. Труд. Зак. 41 фВ предлагаемом приспособлении к инжекторам, действующим отработавшим или острым паром, для дополнительного подогрева нагнетаемой инжектором воды применено особое эжекционное устройство для введения в воду острым паром смеси ею с отработавшим паром.На чертеже изображен продольный разрез предлагаемого приспособления.Приспособление состоит из трубы 1, которая примыкает к нагнетательной трубе 2 инжектора и к которой присоединены паропровод 3 отработавшего пара и, через посредство конуса 4 и трубы 5, паропровод б острого пара. В паропро водах помещен золотники 7 и 8, насаженные...

Номер патента: 34971

Опубликовано: 28.02.1934

Автор: Трофимов

МПК: F04F 5/24

Метки: действующий, инжектор, острым, отработавшим, паром

...пара с соплом последнего, по направлению движения воды в конусе, и перепускной канал, сообщающий камеру для острого пара с каналом для отработавшего пара,На чертеже изображен продольный разрез инжектора.Инжектор, устанавливаемый в будке машиниста, состоит из нижней камеры 1 со всасывающими конусами и укрепленной на нем сверху камеры 2 с распреде лительным поршнем.Для приведения инжектора в действие надо отвести рычаг 38, который посред. ством тяги 28 тянет клапан 11 и одновременно.с этим тягою 43 открываетзолотник 42 и тягою 4 б закрывает клапан 51. Тогда свежий пар из камеры 40 поступает через клапан 11 в камеру 41 и создает в ней давление. Клапан 8 в это время закрыт благодаря имеющемуся между клапаном 11 и головкой 33...

Номер патента: 36178

Опубликовано: 30.04.1934

Автор: Трембовельский

МПК: F04F 1/06

Метки: жидкости, пневматических, подъемников, распределительное

...сосуда 12, меньше веса груза 7.Сжатый воздух от какого. либо компрессора поступает по трубе 5 в камеруи производит давление на нижнюю поверхность поршневого золотника 8, а также и на клапан 10, проходя по трубе б в камеру 3. Когда давление воздуха в камере 1 увеличится настолько, что станет больше веса груза 7 и веса самого поршня со штоком и клапаном, то золотник 8, под давлением сжатого воздуха, приподнимется вместе со штоком и клапаном. При этом сжатый воздух устремится через открытый в этот момент клапан 1 О в камеру 4, из которой по трубе 11 проникнет в сосуд 12, своим давлением закроет клапан 13 и заставит воду из сосуда 12 войти в трубу 14, по которой, в виде некото рого отрезка столба 15, вода будет про,должать свой путь вверх по...

Номер патента: 37132

Опубликовано: 30.06.1934

Автор: Рожновский

МПК: F04F 1/18

Метки: водоснабжения, пневматического

...трубу 5 в дне аккумулятора,(з 74 Изобретение относится к устройству водоснабжения с применением для подьема воды из скважин пневматических устройств (эрлифтов) и с использованием фтработанного в эрлифте воздуха для питания компрессора. В обычно применяемых эрлифтах для подъема воды из скважин смесь воды и сжатого воздуха поступает из скважины в особый подзем. ный резервуар, из которого вода поднимается насосом в водоемное здание. Предлагаемое изобретение имеет целью устранить как применение особого резервуара, так и насоса и тем упростить конструк. цию, не уменьшая, однако, ее полезного действия,На чертеже изображена схема действия предлагаемого устройства пневматического водоснабжения.Согласно изобретению, вместо применяемого до сих пор...

Номер патента: 37633

Опубликовано: 30.06.1934

Авторы: Смолл, Смолли

МПК: F04F 1/08

Метки: буровых, нефти, пневматического, подъема, пр, скважин

...при этом достигается таким образом, что торчащий шнур зажигается от пожара и вызы. вает взрыв заряда, в результате чего тушительный порошок должен быть рассыпан, При этом имеется ввиду еще БРЕТЕНИЕ бомбы.с 11 пег), в г, Ветцельсдорфе ря 1932 года (спр. о перв. использовать для тушения внезапное повышение воздушного давления, вызванное взрывом.Все известные тушительные бомбы обладают, однако, серьезными недостатками, которые во многих случаях делают применение их невозможным или опасным. Прежде всего воспламенение заряда производилось от шнура с недостаточной надежностью и часто слишком поздно, когда пожар уже слишком рас пространипся, Кроме того, резервуары которые большею частью изготовляются. из папки, должны быть со...

Номер патента: 37997

Опубликовано: 31.07.1934

Автор: Гробштейн

МПК: F04F 1/08

Метки: глубоких, колодцев, насос, пневматический

...8 предназначен для выпуска скопившегося воздуха из канала 5. При периодическом впуске сжатого воз. духа в эксплоатациоиную колонну 12 Прелмет изобретения,Пневматический насос для глубоких колодцев с применением камеры давления, окружающей нагнетающую жидкость трубу, отличающийся применеиием находя:цегося под воздействием дружины поршневого клапана 9, предназначенного для автоматического перекрытия под давлением воздуха канала 11, соединенного с каналом 7, служащим для пропуска сжатого воздуха в камеру 4,(396) В предлагаемом пневматическом насосе повысившимся:давлением на поршневой для глубоких колодцев с применением клапан 9 пружина 10 отжимается, откамеры давления, окружающей нагнета- крывается канал 11 и сжатый воздухюцую жидкость...

Номер патента: 38426

Опубликовано: 31.08.1934

Автор: Афанасьев

МПК: F04F 7/02

Метки: гидравлический, таран

...трение поршня о стенку трубы должно быть минимальным,Поршень Р с обоих концов соединен при помощи тросов М с поплавковыми клапанами С, С, которые то закрывают, то открывают выход воде в напорную трубу из бака в зависимости от того где находится ударный поршень, Для действия тарана затвором, на чертеже не показанным, освобождается клапан С с правой стороны; тем самым открывают воду в правой напорной трубе В, причем поршень Р стоит также в правой стороне. Левая напорная труба пуста,. клапан С прижат и вода из резервуара А с левой стороны закрыта,Вода, поступающая по правой трубе В, ударяет в поршень,0, передвигает его в левую сторону и в момент его остановки, т. е. прохождения полного пути, производит гидравлический удар, который...

Номер патента: 38868

Опубликовано: 30.09.1934

Автор: Памфилов

МПК: F04F 1/04

Метки: однокамерный, пульзометр

...2 снабжен небольшими сквозными отверстиями 12. Промежуток между электродами 2 и 3 заполняется асбестовой шер. стью 17 или обкладывается асбесто-картоном, Однако, при желании ускорить всасывание, можно промежуток не заполнять асбестом. Электрод 2 в верхней своей части присоединяется и одному из полюсов электрической сети проводником 8, а электрод 3 в нижней своей части присоединен к контакту 4, выступающему в контактную камеру 18. Второй полюс сети присоединяется к контактной пружине 5, помещенной в камере 18, В свободном своем состоянии контактная пружина 5 ложится на выступающий контакт 4 и тем самым замыкает электрическую цеиь. Памфилова, заявленномуперв. М 130874). овано 30 сентября 1934 года1 Тока вода находится между...

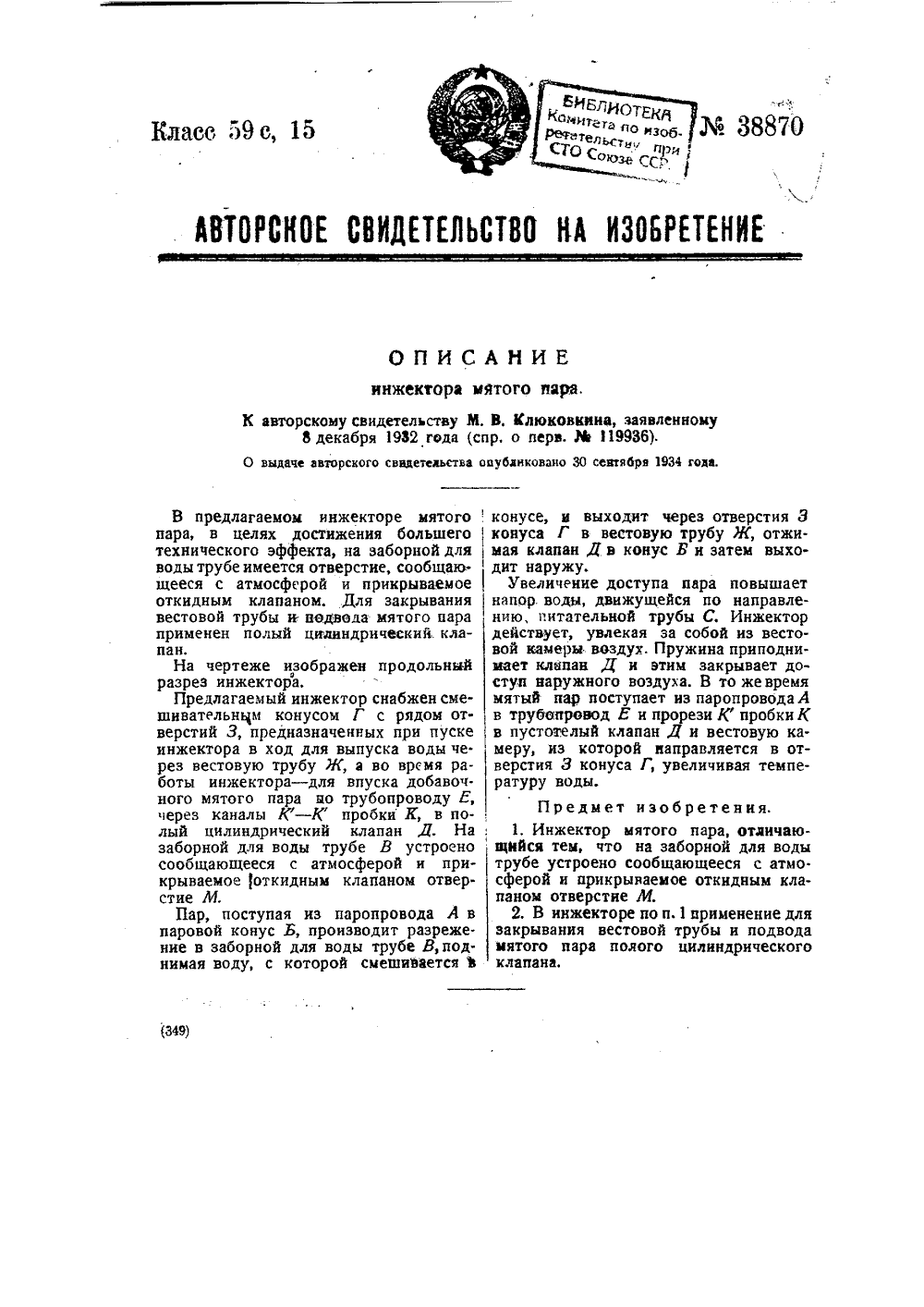

Номер патента: 38870

Опубликовано: 30.09.1934

Автор: Клюковкин

МПК: F04F 5/24

Метки: инжектор, мятого, пара

...при пуске инжектора в ход для выпуска воды через вестовую трубу Ж, а во время работы инжектора-для впуска добавочного мятого пара но трубопроводу Е,через каналы К-К пробник, в полый цилиндрический клапан Д. На заборной для воды трубе В устроено сообщающееся с атмосферой и прикрываемое откидным клапаном отверстие М.Пар, поступая из паропровода А в паровой конус Б, производит разрежение в заборной для воды трубе В, поднимая воду, с которой смешивается Ъконусе, в выходит через отверстия З конуса Г в вестовую трубу Ж, отжиыая клапан Д в конус Б и затем выходит наружу.Увеличение доступа пара повышает напор. воды, движущейся по направлению, питательной трубы С. Инжектор действует, увлекая за собой из вестовой камеры воздух. Пружина...

Номер патента: 39584

Опубликовано: 31.10.1934

Автор: Гробштейн

МПК: F04F 1/08

Метки: глубоких, колодцев, насос, пневматический

Номер патента: 40719

Опубликовано: 31.12.1934

Авторы: Карпов, Миронов

МПК: F04F 1/08

Метки: глубокий, насос, пневматический

...несколько сожмется, пружинящие защелки 13 поднимутся и затем захватят шаровую часть штока б, вследствие чего поршневой золотник 7 останется в верхнем положении. Газ через открытые каналы 8 и 9 поступит в камеру 1 замещения и будет давить на жидкость, вытесняя ее через нагнетательный трубопровод 16 на поверхность земли. В то же время давление, созданное в камере 1 замещения, распространится и на камеру 12 давления через клапан 11 и канал 1 О, заряжая ее, В момент достижения жидкостью устья скважины и начала переливания, давление в камере 1 замещения будет падать. В камере 12 образуется излишек давления, вследствие закрывшегося клапана 11, и поршневой золотник 7, избыточным давлением камеры 12 будет перемещен обратно вниз, так как...

Номер патента: 40720

Опубликовано: 31.12.1934

Автор: Андрейчиков

МПК: F04F 1/16

Метки: вещества, взрывами, взрывчатого, водоподъемник, газа, гремучего, действующий, качестве, применением

...электродов 3 разлагает воду, находящуюся в растворе серной кислоты 1 О, на водород и кислород, которые в виде свободных газов заполняюг пространство 7, образуя гремучий газ. Здесь необходимо отметить, что, как это известно, в процессе разложения подкисленной воды превращается в газы только вода, а количество серной кислоты в разлагаемом растворе не уменьшается, оставаясь постоянным и повышая концентрацию остающегося -количества раствора, По прекращении действия электрического тока на рабочийфиг 2 дактор /./. И. Увеаи Эи пе раствор воды электрическая свеча воспламеняет гремучий газ, газы взрыва давят на поверхность воды через посредство свободно плавающего поплавка 5 и вытесняют ее в нагнетательную трубу 11, открывая клапан 12 и закрывая...

Номер патента: 41346

Опубликовано: 31.01.1935

Автор: Меликов

МПК: F04F 1/08

Метки: замещения, насос, нефти, откачки, скважины

...7. Нагнетательный длянефти трубопровод 8, расположенныйвнутри трубопровода 5 и работающийв качестве эрлифта, доходит почти дооснования трубопровода 5,Указанная камера 3 со всеми трубамиопускается в скважину и устанавливаетсяна любой глубине ниже уровня в нейжидкости, так же, как и всякий глубокийнасос,Пуск газа или воздуха в эрлифтпро-,изводится существ 7 ющими автоматическими приборами для периодическойподачи газа в намеченные заранеепериоды, время которых оттределяетсяопытным путем при пробном действииэрлифта с регулировкой от руки.Период действия эрлифта распадаетсяна три фазы: пуск газа в лифт, выпуск ,оставшегося газа и заполнение камеры 3.Это приблизительно те же периоды,какие существуют и в насосах замещенияпри совершенно...

Номер патента: 41348

Опубликовано: 31.01.1935

Авторы: Лонткевич, Приходько

МПК: F04F 5/24

Метки: инжектор, мятого, пара

...открыты, бак 1 наполнен паром при котельном давлении, воды в баке 1 бытьне может, так как он находится выше уровня воды в котле. Главный клапан 11 инжектора верхней своей поверхностью запирает коробку 14. Опуская клапан 11 вращением его штока, как это делается в обыкновенных за порных вентилях, впускают в коробку 14 острый пар, который попадает в сопло острого пара инжектора и в цилиндр 10, отчего давлением пара на поршень У клапан 8 закрывается.Действием острого пара инжекторзасасывается и бросает воду под давлением больше котельного через трубку 7и отверстия 1 б в бак 1. Давлением воды на поршень б закрывается клапан 4; при закрытых клапанах 4 и 8 бак 7 разобщен от котла, Поступающая по трубе 7 питательная вода конденсирует находящийся...

Номер патента: 41349

Опубликовано: 31.01.1935

Автор: Пахомов

МПК: F04F 5/24

Метки: добавочным, инжектор, мятого, пара, паром, питанием, свежим

...поступлениемятого пара в инжектор. При помощиручки и сектора 29 можно совершеннозакрыть доступ мятого пара в инжектор. Клапан укреплен на рычаге, который может вращаться вокруг пальцана его верхнем конце, так что клапановободно открывается или закрывается под действием пара.Большой клапан 8 мятого параукреплен на конце стержня 27, идущего от пусковой рукоятки 26. На клапан наьинчивается втулка 28, котораявходит в цилиндрическую расточкуверхней крышки корпуса инжектора. В нижней части клапана укрепленатрубка 13, составляющая одно целое со стержнем 27, в которую через пустотелый конец стержня 27 засасываевся вода, поступающая из водяной камеры по трубопроводу 23 в верхнюю полость под крышкой 2. Назначение втулки 28 - дать направление...

Номер патента: 41624

Опубликовано: 28.02.1935

Автор: Стожаров

МПК: F04F 9/06

Метки: диффузионный, масляный, насос

...стекает по стенкам насоса и отводящей трубке 7 обратно в резервуар 1, газ же откачивается через трубку 8 форвакуумным насосом.Дополнительная камера 9 для собирания сконденсированного масла помещена непосредственно над соплом и снабжена второй трубкой 13 для отвода масла из камеры 9 в резервуар 1, С целью устранения закупорки маслом щели 6 применено приспособленце для дополнительного подогревапространства около сопла 3, состоящее либо из проволоки 10, подогреваемой током и обмотанной снаружи насоса (фиг, 1), либо из проволоки 10, подогреваемой током и подведенной к соплу из резервуара 1, в который она впаяна в местах 11 (фиг. 2). Это позволяет сделать щель 6ксдерт И, И, Уеешев едакеор А, А. Денисе ж ,Пвемиелигр насоса достаточно узкой для...

Номер патента: 42427

Опубликовано: 31.03.1935

Автор: Андрейчиков

МПК: F04B 9/123, F04F 1/06

Метки: воздухом, глубоких, действующий, колодцев, насос, сжатым

...задвижки и скорости протекания воды в трубе, могущее достигать силы, в несколько раз (2 - 3) превышающей давление в начале водовода,На чертеже фиг. 1 изображает вертикальный разрез насоса для глубоких колодцев, действующих сжатым воздухом; фиг. 2 - то же, при другом положении поршня; фиг. 3 - поперечный разрез цилиндра насоса.В цилиндр 1 погруженного насоса через клапаны 2 поступает жидкость, Поступающий по соединенному с компрессором трубопроводу 3 сжатый воз.дух давит через посредство свободно плавающего поплавка 4 на поверхность жидкости, вследствие чего жидкость, закрыв клапаны 2, открывает клапаны 5 проходного поршня б (фиг, 3) и поступает в нагнетательный трубопровод 7 через клапаны - отбойный 9 и обратный 8 (фиг....

Номер патента: 43535

Опубликовано: 30.06.1935

Авторы: Красовский, Приходько, Рышков

МПК: F04F 5/24

Метки: инжектор, мятого, пара

...острого пара, вода сливается по вестовой трубе в атмосферу. Присос воды осуществлен.Вслед за установлением присоса воды рукоятка 1 поднимается до отказа для работы инжектора на остром паре. Бортиком клапана 3 переставляется в верхнее крайнее положение клапан 4 дополнительного острого пара, и поток острого пара разделяется на два направления: по конусу 7 для постоянного присасывания воды и по дополнительному каналу 20, идущему к многоходовому крану 27, ось 22 которого, управляемая рычагом 25, снабжена кулачком 23, воздействующим на клапан 24 мятого пара. При поло. женин рычага 25, как изображено на чертеже, канал 20 совпадает с каналом 26 на кране 21 и с каналом 27 внутри оси 22. Канал 27 совпадает с вырезом 28 на кране 21....

Номер патента: 43668

Опубликовано: 31.07.1935

Автор: Рожновский

МПК: F04F 1/06

Метки: выбрасывания, жидкости, напором

...чертеже предлагаемое устройство показано на фиг. 1 в разрезе по оси и на фиг, 2 - в виде сверху.Цилиндрический резервуар, боковые складчатые в виде гармоники стенки которого слеланы из прорезиненной достаточной прочности материи, разделен жесткой, скрепленной со стенками, перегородкой 1 на две части: верхнюю 3, в которой помещается жидкость, и нижнюю 4 - для воздуха, Сверху и снизу резервуар ограничен плитами 2, связанными болтами 7, а с боков окружен, в целях защиты от наружных влияний и для образования теплоизолирующей прослойки, кожухом 5 из листового металла или деревянным.При нагнетании через трубу 6 жидкости в верхнюю часть 3 резервуара воздух в нижней его части 4, при запертой, конечно, трубе 8, сжимается до известного,...

Номер патента: 45498

Опубликовано: 31.12.1935

Авторы: Красовский, Приходько, Рышков

МПК: F04F 5/34

Метки: инжектору, клапан, мятого, мятый, обратно, острым, пара, паром, переключения, работы

Номер патента: 45946

Опубликовано: 29.02.1936

Автор: Соболев

МПК: F04F 1/06

Метки: бескомпрессорное, водоснабжение, герметических, пневматическое, применением, резервуаров

...с шиберами 72 и 7 б и для. пользования водой - разводящая труба 79 (резервуар А, играет роль гидро- компрессора, а резервуар А и сборник Б служат для увеличения запасов первый - воды, а второй - сжатого воздуха.При расходовании воды в резервуаре А над уровнем воды образуется разреженное пространство, заполняющееся через всасывающий клапан 5 с сеткой б внешним воздухом. С прекращением расхода воды нагнетаемая водоподъемной станЦией вода сжимает находящийся в резервуаре А воздух до тех пор, пока последний не достигнет определенного давления, при котором начнет выходить через клапан 9 и далее по,воздухопроводу 15 и через редукционный клапан Tе сборник Б, постепенно увеличивая в ;нем давление. Если при этом резервуар А наполняется водой до...

Номер патента: 47549

Опубликовано: 30.06.1936

Автор: Диков

МПК: F04F 1/06

Метки: гидроаккумуляторах, пневматических, уровней

...клапана, выполненного в виде.двух тарелок 14 и 75 противоположного действия и входящих одна в другую своими телескопически соединенными хвостовиками, причем распираются между собой пружиной 7 б, помещенной внутри хвостовика уплотняющей тарелки 75. Между корпусом вентиля и его промежуточной частью 77помещена шайба 78, сквозь которуючерез сальник проходит хвостовикуплотнительной части-тарелки 75. Нахвостовик сверху надет поршень 19,имеющий одностороннее манжетноеуплотнение.Пространство между поршнем 19 ишайбой 78 всегда соединено с атмосфе. рой. Сверху части 17 помещена крыш ка 20, через отверстие которой может поступать на поршень сжатый воздух из устройства, Сплошная линия 21 показывает направление к гидроаккумулятору от...

Номер патента: 49850

Опубликовано: 31.08.1936

Автор: Осин

МПК: F04F 1/06

Метки: водоподъемник, пневматический, этажный

...19 низкого давления; наконец трубопровод 27 сообщает золотник с камерами этажного подъемника и с полостями цилиндров - переключателей 1 и 2 (фиг. 1 и 4)штоки коих, нагруженные грузами 5 и 4, имеют выступы 8, 8, действующие на снабженные роликами концы рычагов б, б, вращающихся около укрепленных на стани не 14 осей 7, 7 и действующих на концы штока, скрепленного с поршнем золотника 3. Другие концы рычагов б, б связаны между собою тягой 9, несущей по себе кулачок 10, который при перемещении тяги приходит в зацепление с двуплечим рычажком 11 - 12, действующим на вентиль 30, Ролики 18, сидящиена рычагах 17, концы коих связаны пружиною 1 б, нажимают на рычаг с грузом 4.Для производства . перекачиванияприемная камера с полостью 28 погружена...

Номер патента: 50423

Опубликовано: 01.01.1937

Автор: Багдасаров

МПК: F04F 1/00

Метки: газэрлифт

...газэрлифте эти отверстия делаются значительно меньшего диаметра (1 - 1/ лл), нежели раньше применявшиеся (10 - 12 лл), и расположены на подъеттнойютрубе в один ряд по ее образующей на высоте от 15 до 20 л снизу. Такое расположение и размер отверстий имеют целью устранение пульсации у башмака подъемной трубы к связанной с нею потери энергии.На схематическом чертеже изображен продольный разрез газэрлифта.В нижней части подъемнок трубы 7 газэрлифта по однЬй из ее Образующих просзерлен ряд мелких отверфЪ пстии . лиаметр и число Отверстии, а также высота, на которой распологспотся эти отверстия, зависят от количества нагнетаемого газа и давле- НИЯ, ПОД КОТОРЫМ РаООтаЕт ПОДЪЕМНК .т ри работе снабженного такими отверстиямк газэрлифта...
