Агрокомплекс-утилизатор теплоты электростанции

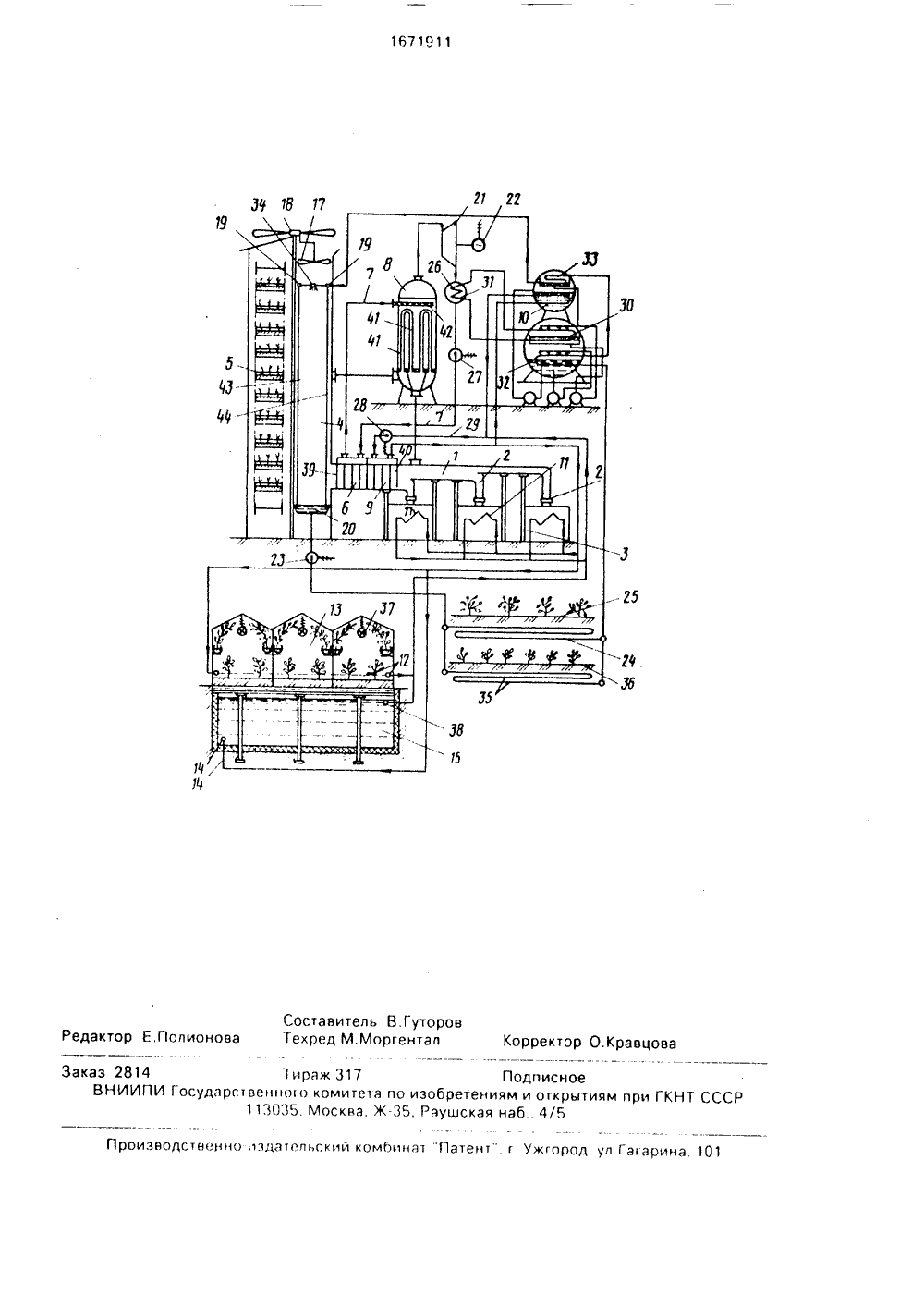

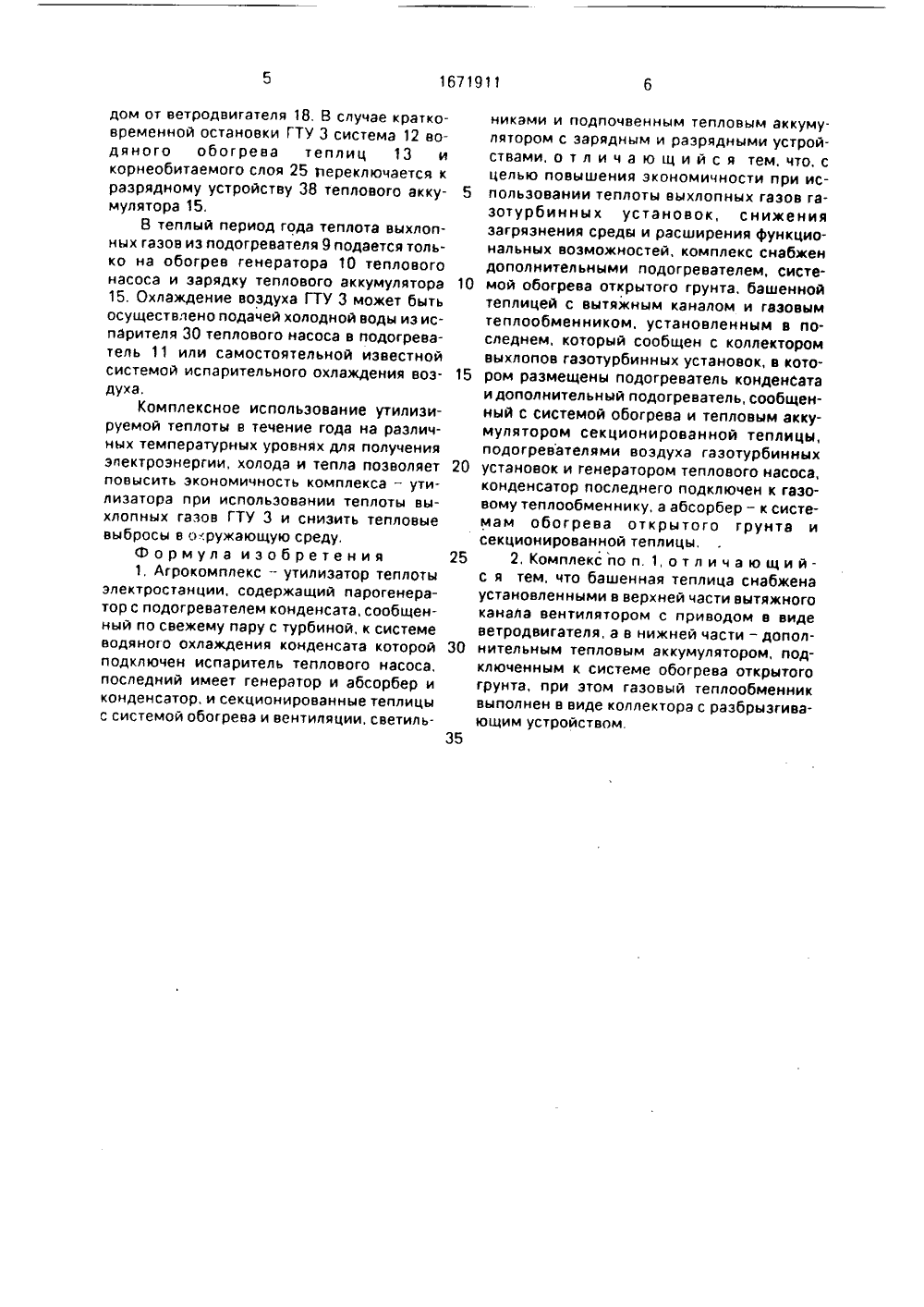

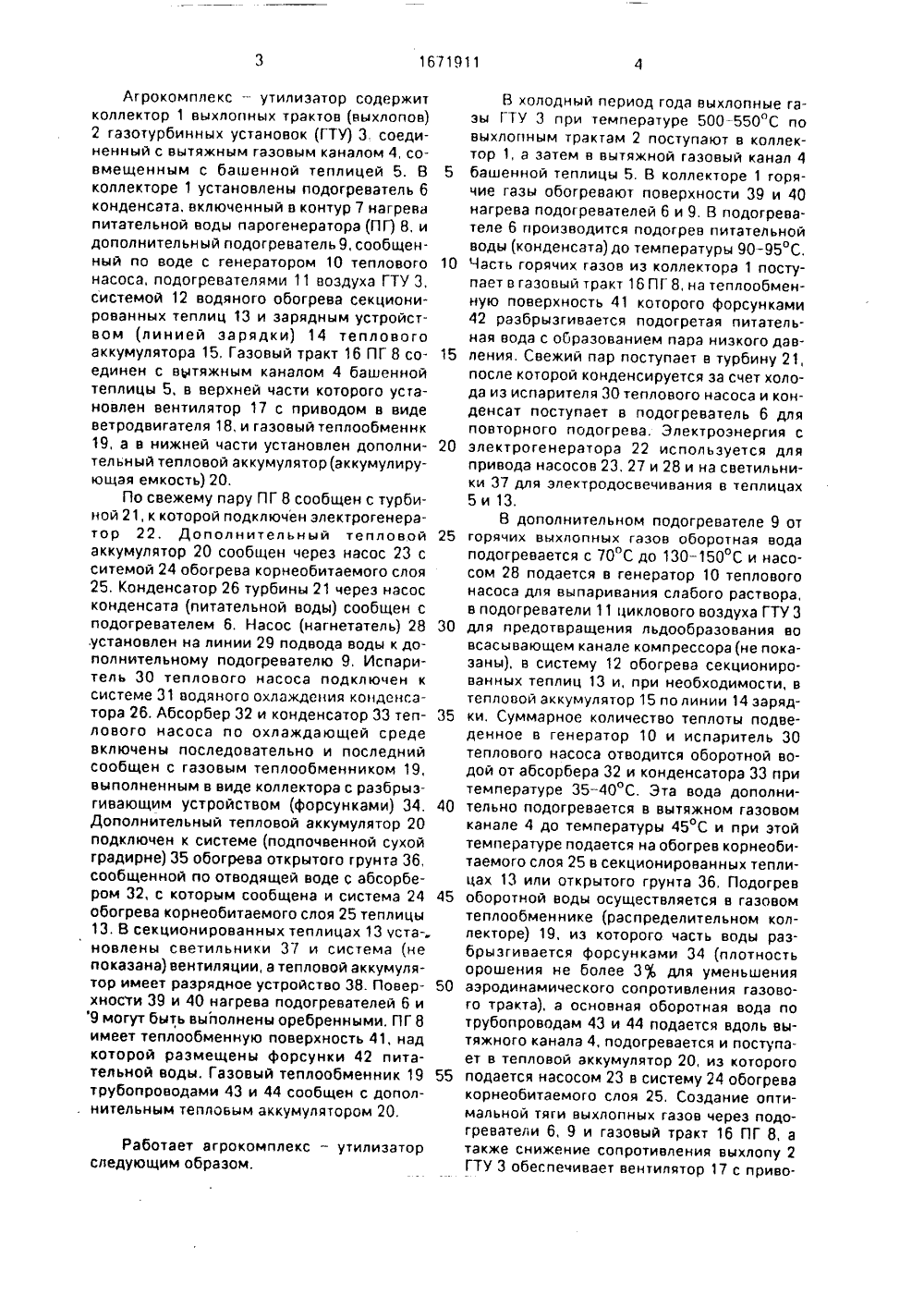

/00, А О 1 6 9/24 Я 15 Г 0 ГОСУДАРСТВЕН(ЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИпги гкнт сссР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1525290, кл. Г 01 К 13/00, 1988.154) АГРОКОМПЛЕКС - УТИЛИЗАТОР ТЕПЛОТЫ ЭЛЕКТРОСТАНЦИИ(57) Изобретение относится к теплоэнергетике, может быть использовано для обеспечения требуемого микроклимата в теплицахи помещениях электростанций и позволяетповысить экономичность комплекса, Агрокомплекс - утилизатор снабжен дополнительным подогревателем 9, системой 35обогрева открытого грунта 36, башеннойтеплицей 5 с вытяжным каналом 4 и газовымтеплообменником 19, установленным в последнем. В коллекторе 1 выхлопов 2 газотурбинных установок 3 установленыподогреватель 6 конденсата идополнительИзобретение относится к теплоэнергетике, в частности, системам теплохладоснабжения с тепловыми насосами, использующим теплоту выхлопных газов газотурбинных установок, и может быть применено для обеспечения требуемых параметров микроклимата в культивационных сооружениях и производственных помещениях при газокомпрессорных станциях и электростанциях с парогазовыми установками,ный подогреватель 9, который сообщен с системой 12 обогрева и тепловым аккумулятором 15 секционированной теплицы 13, подогревателями 11 воздуха газотурбинных установок 3 и генератором 10 теплового насоса, Конденсатор 33 теплового насоса подключен к газовому теплообменнику 12, а абсорбер - к системам обогрева 24 И 36 теплицы 13 и открытого грунта 36. В верхней части вытяжного канала 4 установлен вентилятор 17 с приводом в виде ветродвигателя 18, а в нижней части - дополнительный тепловой аккумулятор 20, подключенный к системам 24 и 35 обогрева, Вода в дополнительном подогревателе 9 нагревается теплом отработавших газов газотурбинных установок 3 и поступает в генератор 10, подогреватели 11 воздуха, систему 12 обогрева теплиц 13 и тепловой аккумулятор 15. В газовом теплообменнике 19 подогревается вода до другой температуры и подается на обогрев теплиц 13 и открытого грунта 36, Комплексное использование утилизируемой теплоты на различных температурных уровнях повышает экономичность комплекса. 1 з.п, ф-лы, 1 ил. Целью изобретения является повышение экономичности при использовании теплоты выхлопных газов газотурбинных установок, снижение тепловых загрязнений среды и расширение функциональных возможностей агрокомплекса - утилиэатора,На чертеже приведена принципиальная схема агрокомплекса - утилизатора теплоты электростанции с газотурбинными установками.50 55 Агрокомпле кс - утилизатор содержит коллектор 1 выхлопных трактов (выхлопов) 2 газотурбинных установок (ГТУ) 3 соединенный с вытяжным газовым каналом 4, совмещенным с башенной теплицей 5. В коллекторе 1 установлены подогреватель 6 конденсата, включенный в контур 7 нагрева питательной воды парогенератора (ПГ) 8, и дополнительный подогреватель 9, сообщенный по воде с генератором 10 теплового насоса, подогревателями 11 воздуха ГТУ 3, системой 12 водяного обогрева секционированных теплиц 13 и зарядным устройством (линией зарядки) 14 теплового аккумулятора 15, Газовый тракт 16 ПГ 8 соединен с вытяжным каналом 4 башенной теплицы 5, в верхней части которого установлен вентилятор 17 с приводом в виде ветродвигателя 18, и газовый теплообменнк 19, а в нижней части установлен дополнительный тепловой аккумулятор(аккумулирующая емкость) 20.По свежему пару ПГ 8 сообщен с турбиной 21, к которой подключен электрогенератор 22. Дополнительный тепловой аккумулятор 20 сообщен через насос 23 с ситемой 24 обогрева корнеобитаемого слоя 25. Конденсатор 26 турбины 21 через насос конденсата (питательной воды) сообщен с подогревателем 6. Насос (нагнетатель) 28 ,установлен на линии 29 подвода воды к дополнительному подогревателю 9, Испаритель 30 теплового насоса подключен к системе 31 водяного охлаждения конденсатора 26, Абсорбер 32 и конденсатор 33 теплового насоса по охлаждающей среде включены последовательно и последний сообщен с газовым теплообменником 19, выполненным в виде коллектора с раэбрыэгивающим устройством (форсунками) 34. Дополнительный тепловой аккумулятор 20 подключен к системе (подпочвенной сухой градирне) 35 обогрева открытого грунта 36, сообщенной по отводящей воде с абсорбером 32, с которым сообщена и система 24 обогрева корнеобитаемого слоя 25 теплицы13. В секционированных теплицах 13 чста-. новлены светильники 37 и система (не показана) вентиляции, а тепловой аккумулятор имеет разрядное устройство 38. Поверхности 39 и 40 нагрева подогревателей 6 и 9 могут быть выполнены оребренными. ПГ 8 имеет теплообменную поверхность 41, над которой размещены форсунки 42 питательной воды. Газовый теплообменник 19 трубопроводами 43 и 44 сообщен с допол. нительным тепловым аккумулятором 20. Работает агрокомплекс - утилизаторследующим образом. 5 10 15 20 25 30 35 40 45 В холодный период года выхлопные газы ГТУ 3 при температуре 500-550 С по выхлопным трактам 2 поступают в коллектор 1, а затем в вытяжной газовый канал 4 башенной теплицы 5, В коллекторе 1 горячие газы обогревают поверхности 39 и 40 нагрева подогревателей 6 и 9, В подогревателе 6 производится подогрев питательной воды (конденсата) до температуры 90-95 С, Часть горячих газов из коллектора 1 поступает в газовый тракт 16 ПГ 8, на теплообменную поверхность 41 которого форсунками 42 разбрызгивается подогретая питательная вода с образованием пара низкого давления, Свежий пар поступает в турбину 21, после которой конденсируется за счет холода из испарителя 30 теплового насоса и конденсат поступает в подогреватель 6 для повторного подогрева. Электроэнергия с электрогенератора 22 используется для привода насосов 23, 27 и 28 и на светильники 37 для электродосвечивания в теплицах 5 и 13.В дополнительном подогревателе 9 от горячих выхлопных газов оборотная вода подогревается с 70 С до 130-150 С и насосом 28 подается в генератор 10 теплового насоса для выпаривания слабого раствора, в подогреватели 11 циклового воздуха ГТУ 3 для предотвращения льдообраэования во всасывающем канале компрессора(не показаны), в систему 12 обогрева секционированных теплиц 13 и, при необходимости, в тепловой аккумулятор 15 по линии 14 зарядки. Суммарное количество теплоты подведенное в генератор 10 и испаритель 30 теплового насоса отводится оборотной водой от абсорбера 32 и конденсатора 33 при температуре 35-40 С, Эта вода дополнительно подогревается в вытяжном газовом канале 4 до температуры 45 С и при этой температуре подается на обогрев корнеобитаемого слоя 25 в секционированных теплицах 13 или открытого грунта 36, Подогрев оборотной воды осуществляется в газовом теплообмен нике (распределительном коллекторе) 19, иэ которого часть воды разбрызгивается форсунками 34 (плотность орошения не более 3 для уменьшения аэродинамического сопротивления газового тракта), а основная оборотная вода по трубопроводам 43 и 44 подается вдоль вытяжного канала 4, подогревается и поступает в тепловой аккумулятор 20, из которого подается насосом 23 в систему 24 обогрева корнеобитаемого слоя 25, Создание оптимальной тяги выхлопных газов через подогреватели 6, 9 и газовый тракт 16 ПГ 8, а также снижение сопротивлениявыхлопу 2 ГТУ 3 обеспечивает вентилятор 17 с приво 1671911дом от ветродвигателя 18, В случае кратковременной остановки ГТУ 3 система 12 водяного обогрева теплиц 13 икорнеобитаемого слоя 25 переключается кразрядному устройству 38 теплового аккумулятора 15,В теплый период года теплота выхлопных газов из подогревателя 9 подается только на обогрев генератора 10 тепловогонасоса и зарядку теплового аккумулятора 1015. Охлаждение воздуха ГТУ 3 может бытьосуществлено подачей холодной воды из испарителя 30 теплового насоса в подогреватель 11 или самостоятельной известнойсистемой испарительного охлаждения воздуха,Комплексное использование утилиэируемой теплоты в течение года на различных температурных уровнях для полученияэлектроэнергии, холода и тепла позволяет 20повысить экономичность комплекса - утилиэатора при использовании теплоты выхлопных газов ГТУ 3 и снизить тепловыевыбросы в о .ружающую среду,Формула изобретения 251, Агрокомплекс - утилизатор теплотыэлектростанции, содержащий парогенератор с подогревателем конденсата, сообщенный по свежему пару с турбиной, к системеводяного охлаждения конденсата которой 30подключен испаритель теплового насоса,последний имеет генератор и абсорбер иконденсатор, и секционированные теплицыс системой обогрева и вентиляции, светиль 35 никами и подпочвенным тепловым аккумулятором с зарядным и разрядными устройствами, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности при использовании теплоты выхлопных газов газотурбинных установок, снижения загрязнения среда и расширения функциональных возможностей, комплекс снабжен дополнительными подогревателем, системой обогрева открытого грунта, башенной теплицей с вытяжным каналом и газовым теплообменником. установленным в последнем, который сообщен с коллектором выхлопов газотурбинных установок, в котором размещены подогреватель конденСата и дополнительный подогреватель, сообщенный с системой обогрева и тепловым аккумулятором секционированной теплицы, подогревателями воздуха газотурбинных установок и генератором теплового насоса, конденсатор последнего подключен к газовому теплообменнику, а абсорбер - к системам обогрева открытого грунта и секционированной теплицы,2, Комплекс по и. 1, о т л и ч а ю щ и йс я тем, что башенная теплица снабжена установленными в верхней части вытяжного канаЛа вентилятором с приводом в виде ветродвигателя, а в нижней части - дополнительным тепловым аккумулятором, подключенным к системе обогрева открытого грунта, при этом газовый теплообменник выполнен в виде коллектора с раэбрызгивающим устройством.1671911 и гг Зо оставитель В.Гуторехред М.Моргентал Редактор Е,По ректор О,Кравцо ова изобре , Рауш зводств инат "Патент" г Ужгород ул Гагарина, 101 о издатепьскии Заказ 2814 Тираж 317ВНИИПИ Государственноо комитета113035 Москва, Ж Подписноеениям и открытиям при ГКНТ С ая наб. 4/5
