Ермеков

Номер патента: 1155745

Опубликовано: 15.05.1985

Авторы: Ермеков, Исабеков, Майнин, Сагинов, Сенченко, Токенов

МПК: E21C 27/32

Метки: база, выемочной

...цель достигается тем, что в базе выемочной машины, включающей направляющие с лыжами, И положение которых регулируется посредством винтов, и гасители скорос-, ти, оследиие установлены вдоль бортов базы и шарнирно закрепленына направляющих, при этом гасителисвязаны друг с другом посредствомнатяжного элемента, который подпружинен и соединен с гидроцилиндромуправления, которым снабжена базавыемочной машины,На фиг, 1 изображена предлагаемая база, вид в плане; на фиг,2разрез А-А на фиг, 1; на фиг. 3 -гаситель, общий вид; на фиг, 4 -вид В на фиг, 3; на фиг. 5 - схемамонтажа гасителей.Ваза выемочной машины содержитнаправляющую 1 в виде листов 2, закрепленных к лыжам 3 и 4, крометого, на листах 2 закреплена круглая направляющая 5 и забойная...

Номер патента: 1151669

Опубликовано: 23.04.1985

Авторы: Аркенов, Возлюбленная, Ермеков, Лазуткин, Щедрин

МПК: E21C 27/22

Метки: горным, исполнительным, комбайном, органом, стреловидным

...3 его вертикального перемещения, механизм подачи комбайна, содержащий гидроцилиндры 4и 5, гидрозажимы 6 и 7, рабочийрегулируемый 8 и дополнительный 9насосы, гидронасос 10 управления,распределители 11 и 12 с гидравлическим управлением и распределители 13 и 14 с управлением от двух электромагнитов, служащие для управления гидроцилиндрами 4 и 5 подачи и гидрозажимами 6 и 7, распределитель 15 с .управлением от двух электромагнитов, служащий для регулирования производительности насоса 8, обеспечивающего изменение скорости по"дачи машины и скорости перемещения3 11516исполнительного органа 1 в эависи/мости от тока нагрузки электродвигателя 16 исполнительного органа,дополнительный распределитель 17 суправлением от двух электромагнитов,служащий...

Номер патента: 1141205

Опубликовано: 23.02.1985

Авторы: Глузберг, Ермеков

МПК: B05B 1/34, E21F 5/04

Метки: форсунка, центробежная

...подъема каждого ребра изменяется от 35 во входной части камеры завихрения до 12 на выходе из нее, а отношение ширины ребра к 50 расстоянию между соседними ребрами составляет 0,3-0,6, Сопло 3 форсунки переходит в раструб 4, на внутренней поверхности которого имеются направляющие ребра 5, угол накло на которых относительно образующей внутренней поверхности раструба возрастает в направлении от сопла 3. В другом примере выполнения пред- лагаемой форсунки (фиг.2) завихритель выполнен воедино с корпусом 1 форсунки с постоянным углом подъема ребер завихрителя, Раструб 4 соединяется с корпусом 1 форсунки с помощью резьбового соединения, что позволяет использоватьпредлагаемую форсунку какс раструбом, так ибез него в зависимости отконкретных...

Номер патента: 1132010

Опубликовано: 30.12.1984

Авторы: Ермеков, Лазуткин, Сенченко, Сериков, Токенов, Фризен, Хамидулин

МПК: E21C 29/00

Метки: горной, механизм, перемещения, шагающий

...корпуса этого захвата .не позволяет проходить разветвления тяговых элементов, напри- щ 0 мер, при перемещении платформы по рельсам.Известен шагающий механизм перемещения горной машины, содержащий систему гидроцилиндров подачи, одним 25 концом шарнирно соединенных с корпусом комбайна, а другим - с механизмом зацепления, имеющим захваты, взаимодействующие с круглой направляющей при опускании плунжера, упРав. З ляемого гидродомкратом, вмонтированным в корпус механизма эацепле" ния 2 .Недостатком данцого устройства шины, при этом захваты шарнирносоединены с гидроцилиндрами управления, которые шарцирцо соединены спластиной.На фиг.1 изображен предлагаемыймеханизм перемещения, вид сбоку;на фиг,2 - механизм зацепленияна фиг,3 - вид А ца...

Номер патента: 1129386

Опубликовано: 15.12.1984

Авторы: Головин, Грубов, Демин, Ермеков, Квон, Роот, Савичев, Утпагамбетов, Ярмош

МПК: E21F 15/10

Метки: пневмозакладочная, шнековая

...камеры 5 и коллектора сжатого воздуха 6, между которыми установлен диск 7 с концентрично расположенными в нем соплами 8. Обратный клапан 950 имеет Форму двойного конуса и снабжен боковыми ребрами 10 которые распооложены под углом 120 один к другому и через штанги 11 соединены со спиральными пружинами 12 установлентными в коллекторе 6. При этом обратный клапан 9 установлен в направляющих пазах 13 с возможностью осевого которого по ходу движения аэросмесиувеличивается до сечения транспортного трубопровода 15. Выходной конец вала шнека 1 выполнен с цапфой 16и посредством опорного подшипника 17(например радиально-сферического)установлен во внутренней. полости обратного клапана 9. При этом внутренняя обойма подшипника 17 посаженана...

Номер патента: 1121263

Опубликовано: 30.10.1984

Авторы: Дандыбаев, Ермеков, Кожабеков, Токмурзин, Шынтасова

МПК: C07D 335/02

Метки: 6-диарил, гетарил)тиациклогексанов

...является способ получения 2,6-диарил(гетарил)тиациклогексанов, который заключается в том, что Ы, р -непредельный кетон подвергают взаимодействию с сероводородом в среде эфира в присутствии триэтил амина, с последующей обработкой реакционной смеси водно-спиртовым раствором сульфида натрия при нагревании 2Недостатками данного способа являются его многостадийность, использование ядовитого сероводорода, а также проведение процесса в присутствии катализатора.Цель изобретения -упрощение про цесса,Поставленная цель достигается спо собом получения 2,6-днарил(гетарнл)- тиациклогексанов общей формулы (1),1 "одород, Фенил, 2-метилпиридил,подвергают взаимодействию с бензальдегидом или фурфуролом и водно-спиртовым раствором сульфида натрия,взятыми в...

Номер патента: 1030564

Опубликовано: 23.07.1983

Авторы: Белова, Бырька, Глузберг, Ермеков, Журавлев

МПК: E21F 5/04

Метки: форсунка, центробежная

...камеры завихрителя и сопло 2Недостатком известного устройства является недостаточная надежностьработы и большие габариты форсунки,Цель изобретения - повышение надежности в работе и уменьшение габаритов Форсунки. 25Указанная цель достигается в том,что вцентробежной форсунке, вклю. чающей корпус с камерой завихрителя,завихритель, выполненный в виде спиральных ребер, расположенных иа внут 30реиней поверхности камеры завихрения и сопло, спиральные ребра уста.новлейы с переменным углом подъемаспиральных ребер изменяется от 354во входной части камеры завихрения З 5до Е иа выходе из нее, при этомотнсиаение ширины ребра к расстоя- .нию между соседними ребрами сОставляет от 0,3 до 0,6.На чертеже показана центробежная Форсунка, разрез.Форсунка...

Номер патента: 977768

Опубликовано: 30.11.1982

Авторы: Баймухаметов, Ермеков, Лазуткин, Скачков, Токенов

МПК: E21C 27/32

Метки: база, выемочной

...забойная направляющая 8 и четыре проушины 9.К одной торцовой стороне листа 4снизу .закреплена полоса перекрытия10, а к завальной стороне закреплено кольцо 11К лыжам болтовым соединением 12 закреплен подборщик 13.На месте соединения лыж 5 и 6 с лис"том 4 в сквозных прорезях установленнож 14 с шарнирно соединенным к немчпластинами 15 и 16, сам нож 14 эа"креплен к листу 4 посредством винта33удерживаемый шайбой 18 и стопорным кольцом 19, Оси 20 и 21 шарнирного соединения пластин и ножа проходят через пружины 22 и 23 концами,40закрепленными к пластинам и ножу,База выемочной машйны работаетследующим образом,При поднятом ноже 14 шарнирныепластины 15 и 16 выступают за верх"нюю плоскость листа 4 и, задерживаяотбитую массу, транспортируемую...

Номер патента: 976056

Опубликовано: 23.11.1982

Авторы: Аркенов, Ермеков, Лазуткин, Майнин, Токенов

МПК: E21C 27/24

Метки: выемочной, исполнительным, органом, стреловидным

...секции 13 управления гидроцилиндром 3, секции 1 ч управления гидроцилиндром 1, магистралей 15, 16 секции и магистралей 17, 18 секции 11, Устройство содержит также трубопроводы 19-22 и рукоять распределителя 23.Устройство управления стреловидным исполнительным органом выемочноймашины раЬотает следующим образом. При подаче рабочей жидкости секцией 13, например, по магистрали 16 рабочая жидкость одновременно подается на штоковую полость гидроцилиндра 3 и по трубопроводу 20 на регулятор штока 7, распределитель 8, Под давлением рабочей жидкости исполнительный орган 2 перемещается в вертикальной плоскости вниз и при этом кулачок 9, перемещаясь вместе с исполнительным органом 2, переключает распределитель 8, и рабочая жидкость по...

Номер патента: 907243

Опубликовано: 23.02.1982

Авторы: Аманбаев, Ермеков, Лазуткин, Ревтов, Токенов

МПК: E21C 35/02

Метки: опорно-поворотное

...1.Опорно-поворотное устройство включает гидроцилиндры 1 и 2 поворота, шарнирно прикрепленные к базе 3, кинематически связанные с поворотной платформой 4, которая имеет направляющую 5 по окружности. Концы штоков 6 и 7 выполнены в виде вилок с отверстиями и к ним закреплены гидроцилиндры 8 и 9 зацепления со штоками 10и 1 . Гидроцилиндры поворота постоянно прижаты к направляющей поворотной плат-формой с помощью пластинчатых пружин 12,Опорно-поворотное устройство работает следующим образом.Г 1 ри выдвижении штока 7 гидроцилиндра 2 шток 11 гидроцилиндра 9 зацепления, входя в отверстие штока 7 и поворотной 20 платформы 4, создает упор для поворота платформы 4 на определенный угол. При достижении крайнего положения штока 7 поднимается шток 11...

Номер патента: 883410

Опубликовано: 23.11.1981

Авторы: Ермеков, Лазуткин, Сагинов, Токенов

МПК: E21C 29/00

Метки: выемочных, машин, механизм, подачи

...положение под воздействием пружины 13, далее ползун 6 перемещаетсл вхолостую влево на рабочую длину штока.45Длл перемещения машины влево рабочая нидкость проходит через гибкие трубопроводы 9 и 10,и подается в полость 16, ползун 6 создает упор для силового перемещения, Одновременно рабочая жидкость подается в полость50 19 гидродомкрата 2 и ползун 7 вхолостую перемещается влево, Полость 18 через трубопроводы 12 и 11 и полость 17 работают на слив. При достижении штоков гидродомкратов крайнего положе 55 ния подаетсл импульс, рабочая жидкость поступает в полость 17 и через гибкие трубопроводы 11 и 12 в полость 0 418, В этом случае расклиниваетсяползун 6 и вхолостую перемещаетсявправо, а в ползуне 7 под воздействием гибких трубопроводов...

Номер патента: 817251

Опубликовано: 30.03.1981

Авторы: Аманбаев, Ермеков, Лазуткин, Сагинов, Токенов

МПК: E21C 35/02

Метки: опорно-поворотное

...вибрационных нагрузок.Указанная цель достигается тем, что механизм зацепления выполнен в виде кронштейна с гидроцилиндром наодном конце и выдвижной пяты с пластинчатом пружиной на другом конце, аНаправляющая - с отверстием для размещения штока гидроцилиндра, которыйустановлен с воэможностью взаимодействия с пластинчатой пружиной, авьдвижная пята - с направлякщей.На фиг. 1 изображен опорно-поворотный механизм, общий вид; на фиг.2сечение А-Ь на фиг. 1; на фиг.З - 10сечение Б-Б на фиг. 1.Опорно-поворотное устройство включает гидроцилиндры 1 и 2 поворота,шарнирно прикрепленные к базе3, кинематически связанные с поворотнойплатформой 4, которая имеет направлякщую 5 по окружности Штоки 6 и 7гидроцилиндров 1 и 2 поворота имеютна конце кольцо 8,...

Номер патента: 748001

Опубликовано: 15.07.1980

Авторы: Ермеков, Лазуткин, Сагинов, Токенов, Топол

МПК: E21C 29/00

Метки: выемочной, механизм, перемещения

...8 позволяет попадающему на нее штыбу транспортироваться самотеком (при наклонном расположении направляющей) или произвести зачистку (пригоризонтальном расположении направляющей) посредством лемеха, профиль которогосоответствует профилю сечения направля.3ющей. Два ползуна 9 и 10 связаны с соот.ветствующими дократами передвижения11 и 12, полости 13 и 14 которых связаны смагистралями. При этом гидродомкраты наползунах со штоком связаны полостями 15 1 ви 16 с магистралями,Для перемещения выемочной машины,например, вниз поршень ползуна 9 устанавливается в нейтральное положение, а поршень ползуна 10 смещен вниз, Рабочая жидкость. подается в полость 13, домкрат 11перемещает машину, а домкрат 12 подготавливается к следующей подаче. При...

Номер патента: 672340

Опубликовано: 05.07.1979

Авторы: Ермеков, Исабеков, Квон, Лазуткин, Сагинов, Токенов

МПК: E21C 27/00

Метки: выемки, горная, месторождений, пластовых

...амортизатором, а верхняя - диском,На фиг, 1 изображена горная машина,вид сбоку; на фиг. 2 - разрез А-А фиг, 1,Горная машина содержит телескопический рабочий орган 1 с отбойной коронкой2 для разрушения горной массы, турель3, гидродомкрат 4 подъема и опусканиярабочего органа 4, гидродомкрат 5 пово672346 3рота подвижной и неподвижной частей 6и 7 телескопической опоры с гидроцилиндрами 8 раздвижки, основание с направляющими лыжами 9; наружнув трубу 10,распорную стойку 11 с самоуствнввливвющимся диском 12, унор 13, пружину 14,основание 15, направляющую балку 16,забойный 17 конвейер с домкратом 18ередвижки,Телескопическая опора имеетнаправляющие пазы 19,Машина работает следующим образом.Перед пуском рабочего органа 1 производится распор...

Номер патента: 621880

Опубликовано: 30.08.1978

Авторы: Байкенжин, Ермеков, Квон, Лазуткин, Сагинов, Токенов

МПК: E21C 47/02

Метки: опорно-поворотное

...с рифленой поверхностью. Кроме того, с целью переключения подпружиненных пластин штоки гидроцилиндров снабжены дополнительными,гидроцилиндрами.На фиг. 1 изображено опорно-поворотное устройство, общий вид; на фиг. 2 сечение Л - Л на фиг. 1; на фиг. 3 - сечение Б - Б на фиг, 1.Опорно-,поворотное устройство включает гидроцилиндры 1 и 2 шарнирно прикрепленные к базе 3, кинематичеокп связанные с поворотной .платфор,мой 4 которая имеет направляющую б по окружности. Штоки б имеют на,коннице подпружиненные пластины 7, взаимодейспвующие с рифлеными поверхностями 8 1 направляющей платформы, и снабжены дсполннтельнььми гидроцилиндрами 9 с рычагами переключения 10. Пластины снабжены пружинами 11.Устройство работает следующим образом. При...

Номер патента: 521393

Опубликовано: 15.07.1976

Авторы: Гращенков, Ермеков, Кизряков, Суетов, Сыздыков, Тен

МПК: E21F 7/00

Метки: газовыделения, отбитого, угля

...гления из отбитого угля,вы е. Устройство состоит из газоприеммеры 1, конфузора 2, направляющихсетчатого бункера 4, газолриемныхров 5, резиновых трубок 6 для сообс газоенализаторами 7 и 8, а такженика воздушной тяги 9,ной ка 3 для уцения.ения кинети- последующе 1 работок мосни жени ю исто о, применение яя шаят затру бот огбитимвсгавля асширения диапазона применеа и повышения точности опр го устройства в целях опредеки газовыделения иэ угля дляго прогноза газообильносги вжет привести к значительномуточности прогноза, Кроме тогизвестного устройстве в забонительно,С целью рния устройств еления кинетики газовыделени стройстве заключается в с нем,Сетчатый бункер 4, наполнены забое углем, по направляюцим5 1 93 Составитель В,....

Номер патента: 325389

Опубликовано: 01.01.1972

Авторы: Байкенжин, Ермеков, Жетесов, Кафидов, Матонин, Сагинов, Токмагамбетов, Шманов

МПК: E21D 19/04, E21D 23/00

Метки: крепи, кцо, механизированной, секция, шахтной

...жестко связанный с основанием посредством опор, и устройство для управления секцией в вертикальной плоскости. 10 Цель изобретения - обеспечить возможность выемки нижнего уступа забоя.Это достигается тем, что секция снабжена управляемым посредством гидродомкрата ра бочим органом, укрепленным на силовом цилиндре, шарнирно соединенным с козырьком огр аждения.На чертеже изображена предлагаемая крепь, продольный разрез. 20Секция крепи состоит из основания 1, гидростойкч 2, гидродомкрата 3 передвижки, ограждения 4 с козырьком б, полка б, жестко связанного с основанием при помощи опор 7, и устройства 8 для управления секцией в вер тикальной плоскости. К козырьку шарнирно подвешен силовой цилиндр 9 с укрепленным на нем раоочим...

Номер патента: 313981

Опубликовано: 01.01.1971

Авторы: Голев, Доморников, Екижанов, Ермеков, Жетесов, Карагандинский, Кафидов, Крылов, Некрасовский, Сатинов, Токмагамбетов, Тусупов, Шманов

МПК: E21D 19/04, E21D 23/00

Метки: крепи, механизировангюй, секция

...ряоочий ОРГЯП с Гидродом. кратом управления.Цель изобретения - обеспсчсис маневренности рабочего органа при обработке очц- СГПОГО за 0051.Это достигается тем, что основание секции снабжено,поворотной опорой с двуплечим р 1- чагом, одно плечо которого соединено со стрелой рабочего органа, я другое - с гидродомкрятоз прявлсни 5.На Сртсзкс прсдстаВлсня опись)ва)с)151 ССКЦ)и КРЕПИ.Она имеет основаш)с 1, ограждение 2, ко. зырск 3, гидростойку 4, поворотцу)о опору 5тслсскоичсский стреловидный рабочий орган 6 с гидродомкратом управления 7.В нижней части опоры 5 имеется пята 8, которая с подпятником 9 обеспечивает поворот рабочего органа относительно вертикальной оси, и флацсц 10 с подшипником 11 для устойчивости н уменьшения силы трен я пр:...

Номер патента: 110434

Опубликовано: 01.01.1957

Автор: Ермеков

МПК: E21B 25/00, E21B 49/08, G01N 1/08 ...

Метки: керногазонаборник

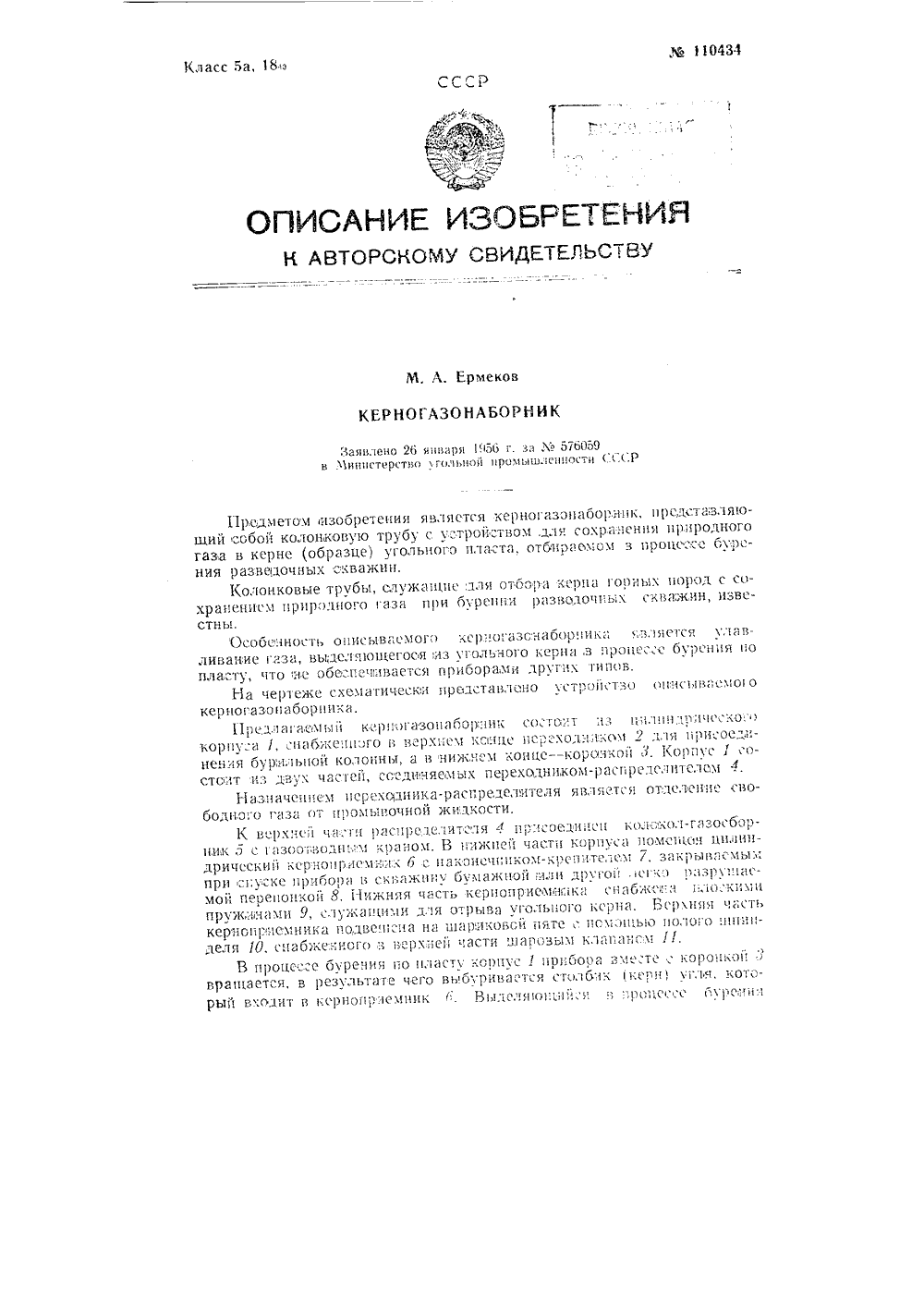

...4,Назначением исрсхс)динка-ряспреде 11 теля являетс 51 Отд(.,я ение свободного газа от иромыочной )кидкосте.К Верхи(11 133 Г 1 рясирс 1(., лтс 151 ;" пр.СОедииси КОлсХОГГ-Гязосборнек О с 13300 Одни"и хрз)10 м. В 1 Нжис част)1 корпус 1 Омсигон ци)1 индриСскии ксрноирлсзЯ)1 х 6 с изкэнсчиикохГ-крсиитслсм I, 3 крыасмы)1 при 01;ускс прибора схэжину бумажной Гали другой .Сг(:) рэзру.)(смой переиоикОЙ 8. Нижняя часть ксриопрлиИ 1:1: (ПэбжсЯ 1.,10,кми пру)кяЯГ 1 хи 9, служЗПГИ.,и д 5 Отрыва )ГГОГы 10 ГО ксрня. Всрхня) част кертноприсмеНкя подвс)исиа на 1111)Коой пяте; иом,иГью поло о ииииделя 10, СЕ)абжекного 3 срхиеи асти н)арозым клэп)не 11.В п)ог(сесе ОурениЯ по илеСтУ корпус, прибора 3.сстс с КО)оикой: враи(зется, В результате чего вьбу...
